Whirlpool TRKA 580 Quick Reference Guide

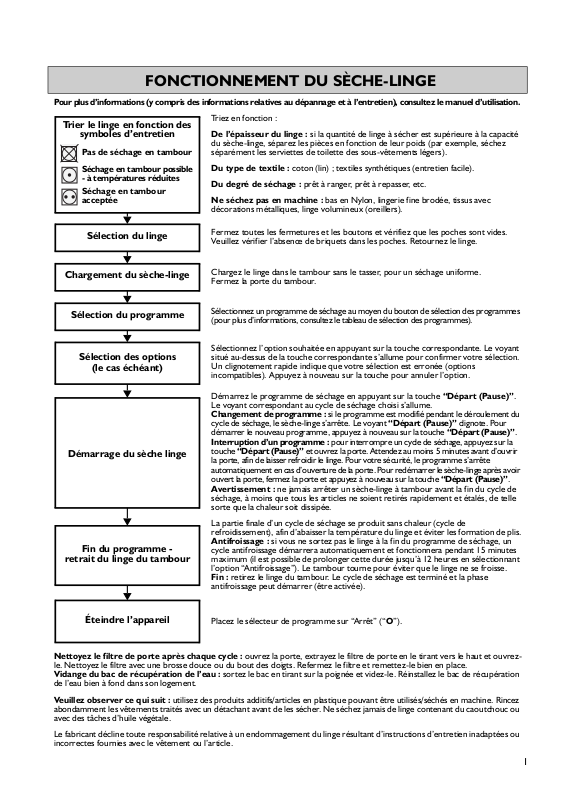

FONCTIONNEMENT DU SÈCHE-LINGE

Trier le linge en fonction des

symboles d’entretien

Pas de séchage en tambour

Séchage en tambour possible

- à températures réduites
Séchage en tambour

acceptée

Sélection du linge

Chargement du sèche-linge

Sélection du programme

Sélection des options

(le cas échéant)

Démarrage du sèche linge

Fin du programme -

retrait du linge du tambour

Éteindre l’appareil

Pour plus d’informations (y compris des informations relatives au dépannage et à l’entretien), consultez le manuel d’utilisation.

Tr ie z e n f on ct io n :
De l’épaisseur du linge : si la quantité de linge à sécher est supérieure à la capacité

du sèche-linge, séparez les pièces en fonction de leur poids (par exemple, séchez
séparément les serviettes de toilette des sous-vêtements légers).

Du type de textile : coton (lin) ; textiles synthétiques (entretien facile).
Du degré de séchage : prêt à ranger, prêt à repasser, etc.
Ne séchez pas en machine : bas en Nylon, lingerie fine brodée, tissus avec

décorations métalliques, linge volumineux (oreillers).

Fermez toutes les fermetures et les boutons et vérifiez que les poches sont vides.
Veuillez vérifier l’absence de briquets dans les poches. Retournez le linge.

Chargez le linge dans le tambour sans le tasser, pour un séchage uniforme.
Fermez la porte du tambour.

Sélectionnez un programme de séchage au moyen du bouton de sélection des programmes
(pour plus d’informations, consultez le tableau de sélection des programmes).

Sélectionnez l’option souhaitée en appuyant sur la touche correspondante. Le voyant
situé au-dessus de la touche correspondante s’allume pour confirmer votre sélection.
Un clignotement rapide indique que votre sélection est erronée (options
incompatibles). Appuyez à nouveau sur la touche pour annuler l’option.

Démarrez le programme de séchage en appuyant sur la touche “Départ (Pause)”.
Le voyant correspondant au cycle de séchage choisi s’allume.
Changement de programme : si le programme est modifié pendant le déroulement du
cycle de séchage, le sèche-linge s’arrête. Le voyant “Départ (Pause)” clignote. Pour
démarrer le nouveau programme, appuyez à nouveau sur la touche “Départ (Pause)”.

Interruption d’un programme : pour interrompre un cycle de séchage, appuyez sur la
touche “Départ (Pause)” et ouvrez la porte. Attendez au moins 5 minutes avant d’ouvrir
la porte, afin de laisser refroidir le linge. Pour votre sécurité, le programme s’arrête
automatiquement en cas d’ouverture de la porte. Pour redémarrer le sèche-linge après avoir
ouvert la porte, fermez la porte et appuyez à nouveau sur la touche “Départ (Pause)”.

Avertissement : ne jamais arrêter un sèche-linge à tambour avant la fin du cycle de
séchage, à moins que tous les articles ne soient retirés rapidement et étalés, de telle
sorte que la chaleur soit dissipée.

La partie finale d’un cycle de séchage se produit sans chaleur (cycle de
refroidissement), afin d’abaisser la température du linge et éviter les formation de plis.
Antifroissage : si vous ne sortez pas le linge à la fin du programme de séchage, un
cycle antifroissage démarrera automatiquement et fonctionnera pendant 15 minutes
maximum (il est possible de prolonger cette durée jusqu’à 12 heures en sélectionnant
l’option “Antifroissage”). Le tambour tourne pour éviter que le linge ne se froisse.
Fin : retirez le linge du tambour. Le cycle de séchage est terminé et la phase
antifroissage peut démarrer (être activée).

Nettoyez le filtre de porte après chaque cycle : ouvrez la porte, extrayez le filtre de porte en le tirant vers le haut et ouvrez­le. Nettoyez le filtre avec une brosse douce ou du bout des doigts. Refermez le filtre et remettez-le bien en place.
Vidange du bac de récupération de l’eau : sortez le bac en tirant sur la poignée et videz-le. Réinstallez le bac de récupération
de l’eau bien à fond dans son logement.

Veuillez observer ce qui suit : utilisez des produits additifs/articles en plastique pouvant être utilisés/séchés en machine. Rincez
abondamment les vêtements traités avec un détachant avant de les sécher. Ne séchez jamais de linge contenant du caoutchouc ou
avec des tâches d’huile végétale.

Le fabricant décline toute responsabilité relative à un endommagement du linge résultant d’instructions d’entretien inadaptées ou
incorrectes fournies avec le vêtement ou l’article.

Placez le sélecteur de programme sur “Arrêt” (“O”).

1

2

Coton

Synthétiques

Programmes spéciaux

Fraîcheur

Durées de

séchage

Programmes et degrés de séchage

Séchage renforcé

Prêt à ranger

Prêt à porter *

Prêt à repasser *

Séchage renforcé

Prêt à porter *

Programmes

Typ e s d e t ex ti le

Textiles épais, doublés : serviettes éponge,
peignoirs en tissu éponge.

Serviette éponge, torchons, linge de lit,
sous-vêtements.

Types de linge ne nécessitant pas de
repassage : serviettes de toilette, draps,
sous-vêtements, linge de bébé, T-shirts,
chaussettes en coton.

Linge devant être repassé : linge de lit et de
table, serviettes de toilette, T-shirts, polos,
tenues de travail.

Linge présentant de parties plus épaisses,
multi-couche : linge de lit et de table,
survêtements, anoraks, couvertures.

Linge ne nécessitant pas de repassage :
chemises, corsages, T-shirts, vêtements de
sport.

Te x t i l e s

Linge en coton ou en lin lavable à

chaud/couleur

8 kg max.

Linge en fibres synthétiques, coton

ou fibres mélangées d’entretien facile

(repassage non nécessaire)

Verrouillage

porte

Délicat

Beschermen

Lumière

Licht

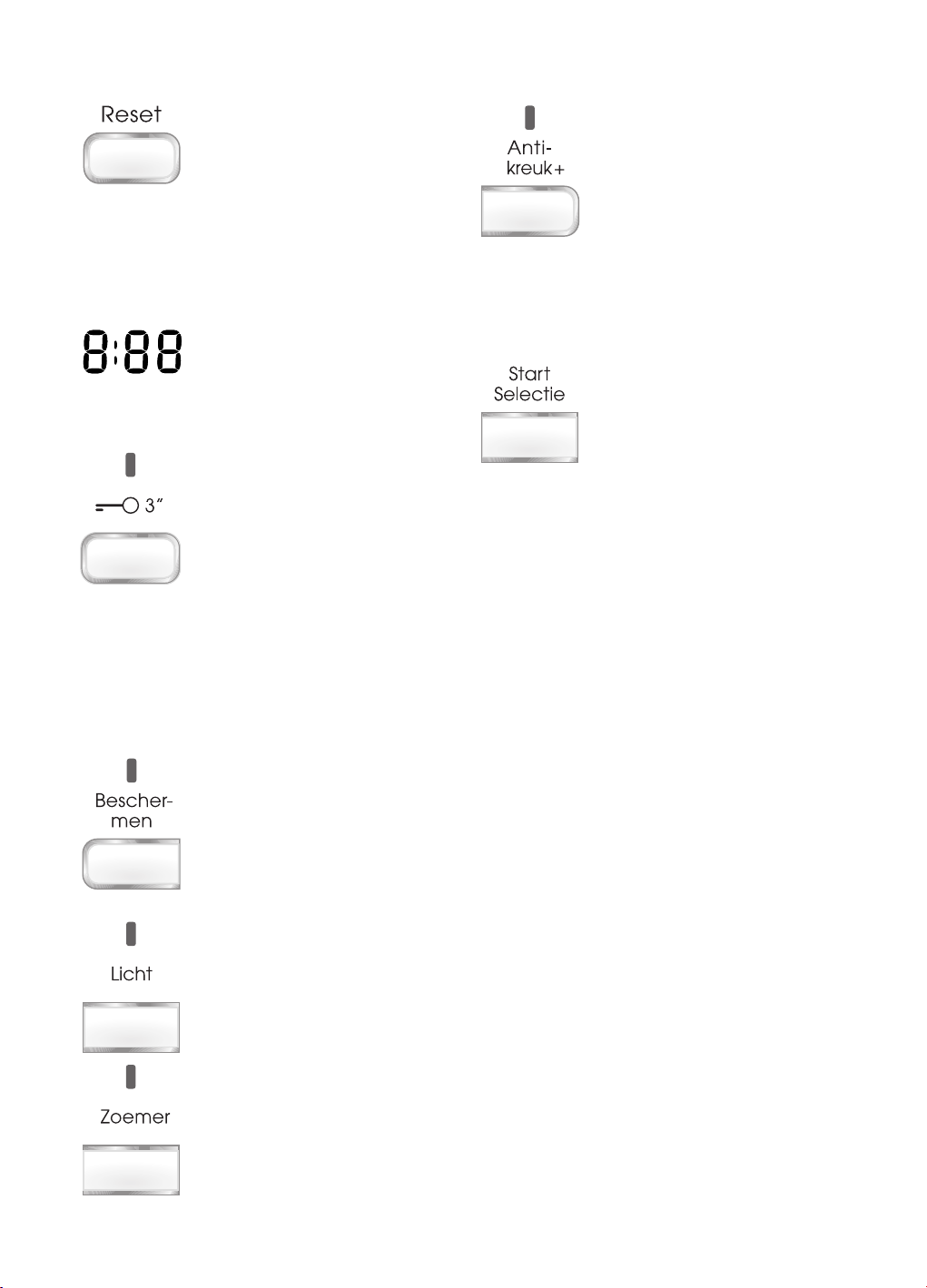

Options

Sonnerie

Zoemer

Anti-

froissage

Anti-

kreuk+

Niveau de

Séchage

Droog-

niveau

Pause

Pauz e

Annula-

tion

Reset

Départ

différé

Start

Selectie

Durées de séchage

approximatives

Charge

très

humide

X X X X X X X X X 200 130

X X X X X X X X X 180 115

X X X X X X X X X 165 100

X X X X X X X X X 145 85

X X X X X X X X X 85 70

X X X X X X X X X 70 60

Charge
humide

Prêt à repasser

Fibres sensibles

Mix

Jeans

Soft Finish

XXL

Le linge est aéré, rafraîchi et assoupli
pendant 30 minutes sans chauffage.

Termine le séchage (convient à tous les
textiles).

Linge devant être repassé : pantalons,
robes, jupes, chemises, corsages.

Faible intensité de séchage pour les textiles
délicats et les articles tels que : pantalons,
robes, chemises, chemisiers.

T-shirts, chemisiers, serviettes de toilette,
sous-vêtements, vêtements de sport.

Jeans, pantalons et vestes de travail.

Bonnets, pull-overs, écharpes, gants.

Sacs de couchage, pantalons, vestes.

Tous textiles.

Fibres synthétiques (polyamide,

4 kg max.

nylon, polyacrylique, etc.)

2,5 kg max.

Mélange coton / synthétiques

4 kg max.

Coton

3 kg max.

Textiles en laine

1 kg max.

Vêtements contenant du duvet

3 kg max.

* Programmes d’essai conformément à la norme EN 61121, testé à capacité de charge nominale maximale.

X X X X X X X X X 60 50

X X X X X X X X X 80 60

X X X X X X X X X 140 90

X X X X X X X X X 110 90

X X X X X X X X X 6 6

X X X X X X X X X 120 120

— — — — — — — — — — —

10’ 20’ 30’

X X X X X X X X X

40’ 50’ 60’
70’ 80’ 90’

100’ 110’ 120’

COMMENT PROCÉDER...

...pour contrôler votre sèche-linge : (Si votre appareil ne fonctionne pas correctement, vérifiez

chacun des points suivants avant de contacter le Service Après-vente, et consultez le chapitre
correspondant dans le manuel d’utilisation).

• Avez-vous sélectionné le programme de séchage approprié ?

• Le linge à sécher n’était-il pas trop humide (vitesse d’essorage de la machine
inférieure à 1000 tours/minute) ?

• Le filtre de porte est-il sale (voyant du filtre allumé) ?

Le séchage est trop long /
Le linge n’est pas sec

Le sèche-linge ne
fonctionne plus (après une
coupure de courant,
appuyez toujours sur la
touche “Départ (Pause)”)

• Le filtre de socle est-il sale (pour plus d’informations, consultez le manuel d’utilisation) ?

• La température ambiante est-elle trop élevée ?

• Les voyants “FIN” et “Antifroissage” sont-ils allumés ? Le cycle de séchage
est terminé ; vous pouvez retirer le linge de la machine.

• Si vous n’êtes pas satisfait des résultats de séchage, sélectionnez un
programme de séchage plus intensif. Sélectionnez au besoin l’option de
réglage de l’intensité de séchage pour optimiser les résultats de séchage.

• La fiche du cordon d’alimentation est-elle bien branchée ?

• Y a-t-il une coupure de courant ?

• Le fusible est-il en bon état ?

• La porte est-elle bien fermée ?

• Avez-vous sélectionné un programme de séchage ?

• Avez-vous appuyé sur la touche “Départ (Pause)” ?

• Un départ différé est-il sélectionné ?

• Le tambour du sèche-linge n’est-il pas surchargé ? Veuillez retirer une
partie du linge chargé dans le tambour.

Le voyant du filtre de porte,
du bac de récupération de
l’eau ou du filtre de socle est
allumé

Présence de gouttes d’eau
sous le sèche-linge

• Le filtre de porte est-il propre ?

• Le bac de récupération de l’eau est-il vide?

• Le bac de récupération de l’eau est-il correctement installé dans son logement ?

• Le filtre de socle est-il propre et mis en place correctement ?

• Le filtre de socle est-il correctement installé ?

• Avez-vous éliminé toutes les peluches présentes sur le joint du filtre de
socle et sur le joint de porte ?

• Le bac de récupération de l’eau est-il correctement installé dans son logement ?

• Si le raccordement de vidange directe est utilisé, est-il correctement serré ?

• Le sèche-linge est-il parfaitement d’aplomb ?

...pour entretenir et nettoyer votre sèche-linge :

Nettoyez le filtre à la fin
de chaque cycle

Videz le bac de récupération
de l’eau après chaque cycle
de séchage

Nettoyez le filtre de socle
tous les cinq cycles

• Nettoyez le filtre avec une brosse douce ou du bout des doigts.

• Fermez le filtre.

• Remettez le filtre en place.

• Tirez sur la poignée pour dégager le bac de récupération de l’eau.

• Videz le bac de récupération de l’eau.

• Une fois vidé, replacez le bac de récupération de l’eau bien à fond dans son logement.

• Nettoyez le filtre de socle en le passant sous l’eau courante.

• Éliminez toutes les peluches présentes sur les joints.

• Nettoyez le logement du filtre de socle (pour plus d’informations, consultez
le chapitre “Nettoyage du filtre de socle” dans le manuel d’utilisation).

• Consultez le manuel d’utilisation pour savoir comment procéder au
nettoyage du filtre de socle.

3

CODES D’ANOMALIE

En cas de dysfonctionnement du sèche-linge, l’un des codes d’anomalie
suivants peut s’afficher :

CODE

D’ANOMALIE

Vérifiez d’abord par vous-même avant de contacter le

Service Après-vente.

F01 – F04 Veuillez contacter le Service Après-vente.

Éteignez et débranchez le sèche-linge. Vérifiez que la température

F05

ambiante est comprise entre 5°C et 35°C. Attendez 1 heure.
Rebranchez et redémarrez le sèche-linge. Si le problème persiste,
veuillez contacter le Service Après-vente.

Éteignez et débranchez le sèche-linge. Vérifiez que la température

F06

ambiante est comprise entre 5°C et 35°C. Attendez 1 heure.
Rebranchez et redémarrez le sèche-linge. Si le problème persiste,
veuillez contacter le Service Après-vente.

Éteignez et débranchez le sèche-linge. Vérifiez que la température
ambiante est comprise entre 5°C et 35°C. Retirez environ la moitié

F07

du linge chargé dans le sèche-linge. Attendez 1 heure. Rebranchez
et redémarrez le sèche-linge. Si le problème persiste, veuillez
contacter le Service Après-vente.

Éteignez et débranchez le sèche-linge. Attendez 30 minutes.

F10 – F24

Rebranchez et redémarrez le sèche-linge. Si le problème persiste,
veuillez contacter le Service Après-vente.

Le voyant Départ
clignote 2 fois par

seconde lorsque

vous appuyez sur

la touche

correspondante

Le voyant du filtre

de socle clignote,
le voyant Départ

clignote 2 fois par

seconde lorsque

vous appuyez sur

la touche

correspondante

4

Vérifiez que la porte est fermée à fond et que le filtre de socle est
correctement mis en place.
Si le problème persiste, veuillez contacter le Service Après-vente.

Vérifiez que le filtre de socle est installé correctement.
Si le problème persiste, veuillez contacter le Service Après-vente.

TRKA 580

F

Avant d’utiliser votre sèche-linge, lisez soigneusement le manuel d’utilisation !

Guide de consultation rapide

Voy ants

Bouton de sélection des
programmes

Sélectionnez le programme de séchage
en tournant le bouton. Le voyant

“Départ (Pause)” clignote.

Touche “Départ (Pause)”

Démarrez le programme de séchage en
appuyant sur ce bouton. Le voyant
correspondant s’allume.

Filtre de porte

Le voyant s’allume lorsque le filtre de
porte doit être nettoyé.

Nettoyez le filtre de porte à la fin
de chaque cycle de séchage.

Filtre de socle

Le voyant s’allume lorsque le filtre de
socle doit être nettoyé.
Ce voyant clignote quand le filtre de
socle n’est pas bien en place.
Insérez correctement le filtre de socle et
vérifiez que la poignée est engagée à
fond.

Bac de récupération de l’eau

Le voyant s’allume lorsque le bac doit
être vidé. Le cycle de séchage
s’interrompt automatiquement. Videz
le bac de récupération de l’eau et
redémarrez le programme de séchage.

Videz le bac de récupération de l’eau
après chaque cycle de séchage.

Affichage du “Temps restant”

Une durée de séchage par défaut
s’affiche en fonction du programme
sélectionné. Une fois le cycle démarré,
la durée affichée est modifiée en
fonction du volume, du type et du
degré d’humidité du linge.

Le temps de séchage spécifié est
une valeur calculée qui est mise à
jour pendant le cycle de séchage.

Les lignes qui clignotent indiquent que
le calcul est en cours. Le temps restant
est mis à jour.

Fin

Le programme de séchage est terminé.
Veuillez retirer le linge du tambour.

Séchage régulé / Green
Intelligence

Le voyant s’allume lorsqu’un programme
avec contrôle de l’humidité est
sélectionné, pour indiquer que la fonction
de séchage régulé est activée.

Niveau de séchage

Cette option vous permet de régler le
niveau de séchage du linge. Après avoir
sélectionné le programme souhaité,
appuyez sur cette touche pour
sélectionner le niveau de séchage.

Appuyez 1 fois sur la touche pour
sélectionner un niveau de séchage supérieur

ou

Appuyez 2 fois sur la touche pour
sélectionner un niveau de séchage inférieur

ou

Appuyez 3 fois sur la touche pour
sélectionner à nouveau un niveau de
séchage normal.
Lorsque cette option a été sélectionnée
avec un programme spécifique, elle sera
automatiquement sélectionnée lorsque
vous utiliserez à nouveau ce
programme. Il est possible de modifier
ou de désactiver cette option en suivant
les étapes décrites ci-dessus.

5

Annulation

Au cours de la phase de sélection du
programme, pressez sur cette touche
pour désactiver tous les réglages des
options sélectionnées. Si vous appuyez
sur cette touche pendant le
déroulement d’un programme, le cycle
s’interrompt et le sèche-linge retourne
en mode sélection.
Il est nécessaire d’appuyer sur la touche
pendant 3 secondes.

Réglage du temps de séchage

Placez le sélecteur de programme sur
“Temps”. Appuyez sur la touche de temps
de séchage pour sélectionner la durée du
cycle par incréments de dix minutes, jusqu’à
un maximum de 90 minutes.

Verrouillage porte

Pour assurer la sécurité des enfants,
cette option peut être utilisée pour
verrouiller toutes les fonctions de
l’interface utilisateur.
Pour activer/désactiver cette option, la
touche doit être maintenue enfoncée
pendant 3 secondes. La seule fonction qui
reste activée est la position d’arrêt (“off”)
du sélecteur de programme.
La fonction de verrouillage des touches
reste activée, même lorsque le sélecteur
de programme est placé sur la position
“Arrêt” ou que la porte est ouverte. La
fonction doit être désactivée.

Délicat

La sélection de cette option réduit la
température de séchage à la fin du cycle
et, par conséquent, la contrainte
thermique sur le linge délicat. En raison
de la température plus basse, le linge ne
sera pas aussi sec qu’après un cycle de
séchage sans cette option.

Lumière

L’éclairage du tambour peut être allumé et
éteint.

Antifroissage

Cette option peut être sélectionnée pour
réduire le froissage, lorsque le linge n’est
pas sorti du sèche-linge directement à la
fin du cycle de séchage Le tambour
tourne de temps en temps pendant une
durée maximale de 12 heures. L’activation
de cette option peut être interrompue à
tout moment via la mise hors tension du
sèche-linge. Cette option désactive le
signal sonore (si cette fonction avait été
activée précédemment).

Départ différé

Pour différer de 1 à 12 heures le départ
du cycle de séchage. À chaque fois que
vous appuyez sur le bouton, le départ
du cycle de séchage est différé de
1 heure. Appuyez sur la touche
“Départ (Pause)” pour confirmer la
sélection finale et démarrer le sèche­linge. L’icône du Départ différé clignote
et le compte à rebours commence par
incréments d’une heure. Pendant le
compte à rebours, le tambour tourne
de temps à autre pour redistribuer le
linge. Pour annuler ou modifier le
départ différé, positionnez le bouton de
sélection des programmes sur “Arrêt”,
ou ouvrez la porte.

Sonnerie

Si vous activez cette option, un signal
sonore retentit à la fin du cycle de
séchage. Cette option désactive la
fonction “Antifroissage” (si celle-ci avait
été activée précédemment).

5019 407 01521

(Sujet à des modifications techniques)

6
