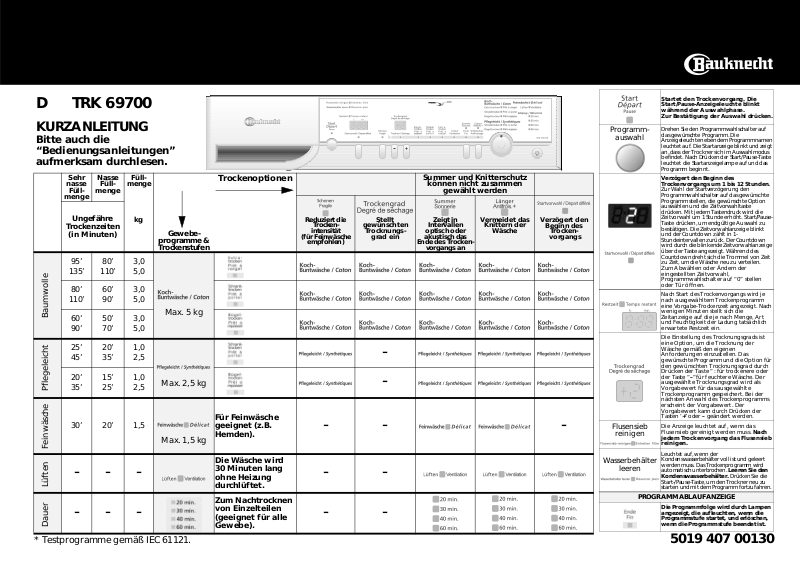

Whirlpool TRK 69700 PROGRAM CHART [de]

TRK 69700D

KURZANLEITUNG

Bitte auch die “Bedienungsanleitungen” aufmerksam durchlesen.

Sehr

nasse

Füll-

menge

Trockenzeiten

(in Minuten)

135’

110’

Baumwolle

Pflegeleicht

Feinwäsche

Nasse

Füll-

menge

Ungefähre

95’

80’

110’

80’

60’ 90’

25’ 45’

20’ 35’

50’ 70’

20’ 35’

15’ 25’

Füll-

menge

3,0 5,0

1,0 2,5

30’ 20’ 1,5

Gewebeprogramme & Trockenstufen

Max. 5 kg

Max. 2,5 kg

Max. 1,5 kg

---

Lüften

---

Dauer

* Testprogramme gemäß IEC 61121.

Trockenoptionen

Für Feinwäsche geeignet (z.B. Hemden).

Die Wäsche wird 30 Minuten lang ohne Heizung durchlüftet.

Zum Nachtrocknen von Einzelteilen (geeignet für alle Gewebe).

Summer und Knitterschutz

können nicht zusammen

gewählt werden

Reduziert die

Trocken-

intensität

(für Feinwäsche

empfohlen)

Stellt

gewünschten

Trocknungs-

grad ein

Zeigt in

Intervallen

optisch oder

akustisch das

Ende des Trocken-

vorgangs an

Vermeidet das

Knittern der

Wäsche

Verzögert den

Beginn des

Trocken-

vorgangs

-- -

Programm-

auswahl

Flusensieb

reinigen

Wasserbehälter

leeren

PROGRAMMABLAUFANZEIGE

Startet den Trockenvorgang. Die Start/Pause-Anzeigeleuchte blinkt während der Auswahlphase. Zur Bestätigung der Auswahl drücken.

Drehen Sie den Programmwahlschalter auf das gewünschte Programm. Die Anzeigeleuchte neben dem Programmnamen leuchtet auf. Die Startanzeige blinkt und zeigt an, dass der Trockner sich im Auswahlmodus befindet. Nach Drücken der Start/Pause-Taste leuchtet die Startanzeigelampe auf und das Programm beginnt.

Verzögert den Beginn des Trockenvorgangs um 1 bis 12 Stunden.

Zur Wahl der Startverzögerung den Programmwahlschalter auf das gewünschte Programm stellen, die gewünschte Option auswählen und die Zeitvorwahltaste drücken. Mit jedem Tastendruck wird die Zeitvorwahl um 1 Stunde erhöht. Start/Pause Taste drücken, um endgültige Auswahl zu bestätigen. Die Zeitvorwahlanzeige blinkt und der Countdown zählt in 1Stundeintervallen zurück. Der Countdown wird durch die blinkende Zeitvorwahlanzeige über der Taste angezeigt. Während des Countdown dreht sich die Trommel von Zeit zu Zeit, um die Wäsche neu zu verteilen. Zum Abwählen oder Ändern der eingestellten Zeitvorwahl, Programmwahlschalter auf “0” stellen oder Tür öffnen.

Nach Start des Trockenvorgangs wird je nach ausgewähltem Trockenprogramm eine Vorgabe-Trockenzeit angezeigt. Nach wenigen Minuten stellt sich die Zeitanzeige auf die je nach Menge, Art und Feuchtigkeit der Ladung tatsächlich erwartete Restzeit ein.

Die Einstellung des Trocknungsgrads ist eine Option, um die Trocknung der Wäsche gemäß den eigenen Anforderungen einzustellen. Das gewünschte Programm und die Option für den gewünschten Trocknungsgrad durch Drücken der Taste “: für trockenere oder der Taste “–“für feuchtere Wäsche. Der ausgewählte Trocknungsgrad wird als Vorgabewert für das ausgewählte Trockenprogramm gespeichert. Bei der nächsten Anwahl des Trockenprogramms erscheint der Vorgabewert. Der Vorgabewert kann durch Drücken der Tasten ‘+’ oder – geändert werden.

Die Anzeige leuchtet auf, wenn das Flusensieb gereinigt werden muss.

jedem Trockenvorgang das Flusensieb reinigen.

Leuchtet auf, wenn der Kondenswasserbehälter voll ist und geleert werden muss. Das Trockenprogramm wird automatisch unterbrochen.

Kondenswasserbehälter.

Start-/Pause-Taste, um den Trockner neu zu starten und mit dem Programm fortzufahren.

Die Programmfolge wird durch Lampen angezeigt, die aufleuchten, wenn die Programmstufe startet, und erlöschen, wenn die Programmstufe beendet ist.

Nach

Leeren Sie den

Drücken Sie die

5019 407 00130

VORBEREITEN DER WÄSCHE

1. Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind.

2. Wäsche auf Links drehen.

3. Die Wäsche locker in die Trommel legen, um ein Knittern der Wäsche zu vermeiden.

Sortieren der Wäsche:

A) Nach Pflegesymbolen (Am Kragen

oder an der Innenseite):

Trocknergeeignet Nur mit herabgesetzter

Trockenintensität trocknen. Taste Schonen drücken

Nicht trocknergeeignet

B) Nach Menge und Gewebestärke

Wenn mehr Wäsche vorhanden ist, als der Trockner fasst, die Wäsche nach dem Gewicht sortieren (z.B. Handtücher von leichter Unterwäsche sondern).

C) Nach Gewebearten

Baumwolle/Leinen: Handtücher,

Baumwolljersey, Bett- und Tischwäsche aus Baumwolle oder Leinen. Synthetische Stoffe/Pflegeleicht: Blusen, Hemden, Overalls, usw. aus Polyester oder Polyamid sowie Mischgewebe aus Baumwolle und synthetischen Stoffen.

D) Nach Trocknungsgrad

• Sortieren nach: bügeltrocken,

schranktrocken usw. Nicht trocknergeeignet: Wolle, Seide, Nylonstrümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Wäschestücke wie Schlafsäcke usw.

Bitte beachten: Nur trocknergeeignete Zusätze mit entsprechendem Hinweis

verwenden und Wäsche, die mit Fleckentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Nur trocknergeeignete

Plastikteile mit entsprechendem Hinweis verwenden und keinesfalls Gummi oder mit Speiseöl befleckte Gegenstände trocknen.

INNENBELEUCHTUNG

(Option nur bei Programmauswahl

wählbar).

• Taste drücken, um Innenbeleuchtung

30 Sekunden lang einzuschalten. Nochmal drücken, um Licht auszuschalten.

AUSWAHL DES PROGRAMMS UND DER ZUSATZFUNKTIONEN

Programm und Zusatzfunktionen:

• Um ein Programm zu wählen, den Programmwahlschalter in die gewünschte Stellung drehen. Die Start/ Pause-Anzeigeleuchte des Trockners und zeigt an, dass der Trockengang gestartet werden muss.

• Zur Wahl einer Zusatzfunktion, die entsprechende Taste drücken. Die Anzeigeleuchte über den Tasten leuchtet auf und bestätigt, dass die Auswahl getroffen wurde.

• Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

STARTEN & AUSFÜHREN EINES PROGRAMMS

1. Nach Auswahl des gewünschten Trockenprogramms und der entsprechenden Zusatzprogramme die Start-/Pause-Taste drücken. Wird die Wäsche nach dem Ende des Trockenprogramms nicht entnommen, startet automatisch für maximal 60 Minuten ein Knitterschutzprogramm. Die Trommel dreht sich in regelmäßigen Intervallen. Damit wird ein Knittern der Wäsche verhindert.

Der Knitterschutz verteilt die Wäsche in der Trommel neu.

Wird die Knitterschutzoption gewählt und die Wäsche am Ende des Trockenprogramms nicht aus der Trommel genommen, startet ein 12-stündiges Knitterschutzprogramm. Den Programmwahlschalter nach Ende

des Programms stets auf “0” stellen “0”.

PROGRAMM UMWÄHLEN

Falls das Programm während des Trockenvorgangs umgewählt wird, stoppt der Trockner. Die Start/Pause Anzeigeleuchte blinkt. Zur Ausführung des neuen Programms die Start-/Pause-Taste erneut drücken.

PROGRAMM UMWÄHLEN

Zur Unterbrechung des Trockenvorgangs

1. Den Programmwahlschalter auf “Lüften” stellen.

2. Die Start/Pause-Taste drücken. Vor dem Öffnen der Tür mindestens 5 Minuten warten, damit der Trockner abkühlen kann. Aus Sicherheitsgründen stoppt das Programm automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und

erneut die Start-/Pause-Taste drücken.

TÄGLICHE PFLEGE & REINIGUNG

Nach jedem Trockenvorgang das Flusensieb reinigen:

1. Tür öffnen.

2. Flusensieb nach oben herausziehen.

3. Flusensieb öffnen.

4. Flusen mit einer weichen Bürste oder mit den Fingern entfernen.

5. Flusensieb schließen.

6. Flusensieb wieder vollständig einschieben.

Kondenswasserbehälter nach jedem Trockengang entleeren.

1. Zum Herausnehmen des Kondenswasserbehälters am Griff ziehen.

2. Kondenswasserbehälter entleeren.

3. Kondenswasserbehälter nach dem Entleeren wieder einsetzen und

vollständig

ERST EINMAL SELBST PRÜFEN

Sollte der Trockner nicht zufriedenstellend arbeiten, zur Eingrenzung des Fehlers zunächst folgende Punkte überprüfen, bevor Sie den Kundendienst verständigen: Trockenvorgang dauert zu lange / Wäsche ist nicht richtig trocken:

• Richtiges Trockenprogramm gewählt?

• War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 800 U/min? Bei einer Schleuderdrehzahl von unter 800 U/min kann während des Trockenvorgangs eine Betriebsstörung des Kondenswasserbehälters auftreten)?

• Ist das Flusensieb verschmutzt (Flusensiebanzeige leuchtet)?

• Ist der Wärmetauscher verschmutzt (siehe Bedienungsanleitung)?

• Herrscht eine hohe Raumtemperatur?

Der Trockner läuft nicht: (nach einem Stromausfall stets die Start-Taste drücken).

• Ist der Netzstecker richtig eingesteckt?

• Liegt ein Stromausfall vor?

• Ist die Sicherung defekt?

• Ist die Trocknertür richtig geschlossen?

• Wurde ein Trockenprogramm gewählt?

• Wurde die Zeitvorwahloption gewählt?

• Wurde die Start/Pause-Taste gedrückt?

einschieben.

Anzeige für Flusensieb oder Kondenswasserbehälter leuchtet:

• Ist das Flusensieb sauber?

• Ist der Kondenswasserbehälter leer?

• Ist der Kondenswasserbehälter richtig eingeschoben?

• Ist der Wärmetauscher sauber?

Wassertropfen unter dem Trockner:

• Ist der Wärmetauscher richtig eingeschoben?

• Wurden die Flusen von der Dichtung des Wärmetauschers entfernt?

• Wurden die Flusen von der Türdichtung entfernt?

• Ist der Kondenswasserbehälter richtig eingeschoben?

Alle Programmablaufanzeigen blinken:

• Den Kundendienst muss verständigt werden.

Glühlampe der Innenbeleuchtung wechseln (sofern vorhanden):

• Funktioniert die Innenbeleuchtung nicht, ist die Glühlampe defekt.

• Netzstecker ziehen.

• Tür öffnen und die Glaskappe in der Trommel abschrauben.

• Defekte Glühlampe austauschen und Glaskappe wieder anbringen.

• Ersatzglühlampe: Philips 15W, 230/240V, E14.

KUNDENDIENST

Ist die Fehlfunktion nach der Durchführung der o. a. Hinweise noch immer vorhanden oder tritt sie wieder auf, den Trockner ausschalten und unseren Kundendienst verständigen (siehe Garantie).

Halten Sie folgende Informationen bereit:

• Störungsart.

• Typbezeichnung und Modell des Trockners.

• Die Servicenummer des Trockners (diese Nummer steht neben dem Wort Service auf dem Aufkleber mit den Typangaben, der bei geöffneter Tür auf der rechten Seite sichtbar ist).

• Ihre vollständige Anschrift und Telefonnummer.

5019 407 00130
