Whirlpool TRKD 4678, TRA PRESTIGE 7, TRAA EXCELLENCE/1, TRA PRESTIGE/1, TRAD 6447 Quick start guide
...Page 1

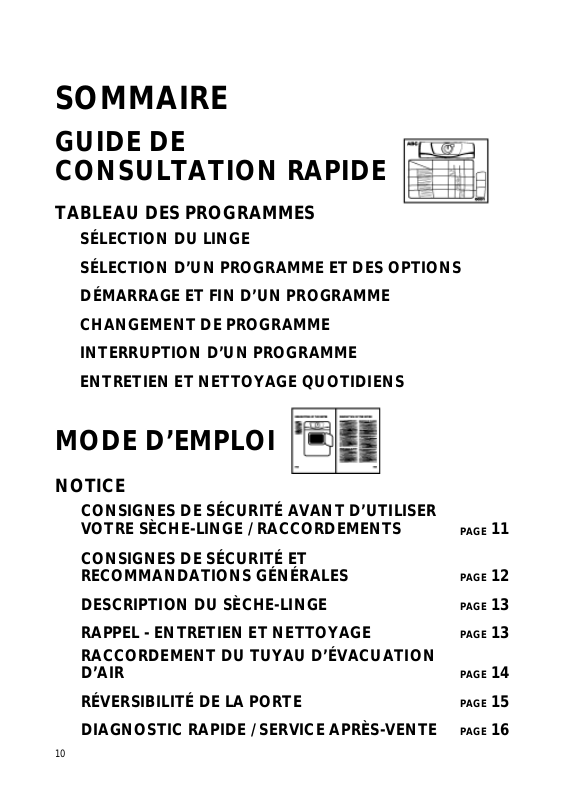

SOMMAIRE
GUIDE DE
CONSULTATION RAPIDE
TABLEAU DES PROGRAMMES
SÉLECTION DU LINGE
SÉLECTION D’UN PROGRAMME ET DES OPTIONS
DÉMARRAGE ET FIN D’UN PROGRAMME
CHANGEMENT DE PROGRAMME
INTERRUPTION D’UN PROGRAMME
ENTRETIEN ET NETTOYAGE QUOTIDIENS
MODE D’EMPLOI
NOTICE
CONSIGNES DE SÉCURITÉ AVANT D’UTILISER
VOTRE SÈCHE-LINGE / RACCORDEMENTS
CONSIGNES DE SÉCURITÉ ET
RECOMMANDATIONS GÉNÉRALES
DESCRIPTION DU SÈCHE-LINGE
RAPPEL - ENTRETIEN ET NETTOYAGE
RACCORDEMENT DU TUYAU D’ÉVACUATION
D’AIR
RÉVERSIBILITÉ DE LA PORTE
DIAGNOSTIC RAPIDE / SERVICE APRÈS-VENTE
10
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
11
12
13
13
14
15
16
Page 2
CONSIGNES DE SÉCURITÉ AVANT D’UTILISER
VOTRE SÈCHE-LINGE / RACCORDEMENTS
1. Déballage et vérification
Après déballage, vérifiez que le sèche-linge est en bon
•
état. En cas de doute, ne l’utilisez pas et contactez le
Service Après-vente ou votre revendeur.
Gardez les matériaux d’emballage (sacs en plastique,
•
éléments en polystyrène, etc.) hors de portée des
enfants, car ils sont potentiellement dangereux.
Si l’appareil a été exposé au froid avant sa livraison,
laissez-le quelques heures à température ambiante
avant de le mettre en marche.
2. Raccordement électrique
L’installation électrique doit être réalisée par un
•
technicien qualifié conformément aux caractéristiques
de l’appareil et aux normes de sécurité en vigueur.
L’installation électrique doit être conforme aux normes
•
de la Société locale de distribution d’électricité.
Les caractéristiques électriques (tension, puissance
•
et fusible) sont indiquées sur la plaque signalétique
située à l’arrière du sèche-linge.
Le fabricant décline toute responsabilité en cas de
•
dommages corporels ou matériels résultant du
non-respect de ces instructions.
Le sèche-linge doit être mis à la terre,
•
conformément à la loi.
N’utilisez ni rallonge ni adaptateur multiple.
•
N’utilisez pas de dispositifs portatifs de branchement.
•
Veillez à débrancher le sèche-linge avant toute
•
intervention sur l’appareil.
Ne faites pas fonctionner le sèche-linge s’il a été
•
endommagé pendant le transport. Contactez l’un
de nos techniciens du Service Après-Vente.
Le cordon d’alimentation ne doit être remplacé que
•
par un technicien du Service Après-vente.
L’accès à la prise secteur ou la déconnexion du secteur
•
grâce à un interrupteur omnipolaire doivent être
possibles à tout moment après l’installation.
3. Installation
N’installez pas votre sèche-linge à un endroit
•
exposé à des conditions climatiques extrêmes,
telles que : ventilation insuffisante, température
inférieure à 5°C ou supérieure à 35°C.
Évitez d’installer l’appareil derrière une porte
•
verrouillée, une porte coulissante ou une porte
dont la charnière est située du côté opposé à celle
de la porte du séchoir.
Veillez à ne pas installer le sèche-linge sur un tapis
•
de sol épais.
Veillez à ne pas coincer le câble électrique entre le
•
sèche-linge et le mur.
L’air de refoulement ne doit pas être acheminé à
•
travers un conduit d’évacuation utilisé pour des
appareils de chauffage fonctionnant au gaz, à l’huile
ou au combustible solide.
Veillez à ce que les ouvertures d’admission de l’air
•
ne soient pas obstruées.
Stabilité :
Lors de l’installation, effectuez toujours la mise à
niveau du sèche-linge en réglant les deux pieds et
en contrôlant à l’aide d’un niveau à bulle.
Comment encastrer le sèche-linge
Pour des raisons de sécurité, ne retirez pas le plan
•
de travail.
Branchez votre sèche-linge sur un système de
•
ventilation externe pour éviter que la vapeur d’eau
n’endommage vos meubles au cours des années.
Kit de superposition
Votre sèche-linge peut être superposé à votre
lave-linge à chargement frontal. Veuillez contacter
votre revendeur ou le Service Après-vente.
Encombrement minimum :
Largeur : 600 mm
Hauteur : 855 mm
Profondeur : 560 mm
11
Page 3
CONSIGNES DE SÉCURITÉ ET
RECOMMANDATIONS GÉNÉRALES
Ne séchez pas dans votre sèche-linge des articles en
1. Emballage
Les matériaux d’emballage sont recyclables à
100 % et portent le symbole de recyclage.
2. Conseils pour économiser l’énergie
Séchez toujours une pleine charge : en fonction du
•
type de textiles et du programme/temps de séchage.
Utilisez toujours la vitesse d’essorage maximale
•
autorisée de votre lave-linge, car un essorage
mécanique consomme moins d’énergie.
Ne séchez pas le linge plus qu’il n’est nécessaire.
•
Nettoyez le filtre après
•
Installez votre sèche-linge dans une pièce à
•
température modérée, entre 15° C et 20° C. Si la
température ambiante est supérieure, aérez la pièce.
Sélectionnez toujours un programme/temps de
•
séchage qui convient à la charge afin d’obtenir les
résultats de séchage requis.
Sélectionnez l’option Délicat seulement pour les
•
petites charges.
Séchez le coton en mettant ensemble, par exemple : les
•
éléments prêt à repasser et prêt à ranger. Commencez
par le programme/temps de séchage prêt à repasser
puis, en fin de cycle, retirez le linge à repasser et séchez
le reste de la charge avec le programme prêt à ranger.
3. Mise au rebut de l’emballage et des anciens
appareils.
Ce sèche-linge est fabriqué à partir de matériaux
réutilisables. Si vous décidez de vous séparer de votre
appareil, vous devez le faire en conformité avec la
législation en vigueur pour la mise au rebut des déchets.
Avant la mise au rebut, coupez le câble d’alimentation
•
afin de rendre le sèche-linge inutilisable.
4. Sécurité enfants :
Il faut interdire aux enfants de jouer avec le sèchelinge. L’appareil n’est pas conçu pour être utilisé
par de jeunes enfants ou des personnes
handicapées, laissés sans surveillance.
5. Recommandations générales :
Le sèche-linge à tambour est conçu uniquement
•
pour sécher des matières textiles mouillées.
Après l’utilisation, ramenez toujours le bouton de
•
sélection du programme/temps de séchage en
position “0”, afin d’éviter la mise en marche
accidentelle du sèche-linge.
Avant le nettoyage ou toute intervention sur le sèche-
•
linge, mettez-le hors tension et débranchez-le.
Pour nettoyer l’extérieur du sèche-linge, utilisez un
•
détergent neutre et un chiffon humide.
N’utilisez jamais de produits abrasifs.
•
N’utilisez pas de détergents inflammables.
•
N’utilisez pas le sèche-linge si des produits chimiques
•
industriels ont été utilisés pour le nettoyage.
Le linge traité ou contaminé par des sprays ou
•
liquides détergents inflammables, comme de
l’essence, de l’huile alimentaire ou des aérosols ne
peut en aucun cas être mis dans ce sèche-linge.
Les articles souillés par des substances telles que
•
huile de cuisson, acétone, alcool, essence, kérosène,
détachants, essence de térébenthine, cires et
éliminateurs de cires, doivent être préalablement
lavés à l’eau chaude en augmentant la quantité de
lessive, avant d’être séchés dans le sèche-linge.
cycle de séchage.
chaque
•
caoutchouc spongieux (mousse de latex), bonnets de
douche, des articles en tissu étanche ou dont le revers
est caoutchouté, ni des vêtements ou des oreillers
dont le rembourrage est en mousse de caoutchouc.
Utilisez les assouplissants et autres produits
•
similaires en vous conformant aux instructions
figurant sur l’emballage.
Ne laissez pas les briquets dans les poches.
•
N’utilisez et ne stockez jamais des matériaux
•
inflammables à proximité du sèche-linge.
Avec un chiffon humide, enlevez les peluches
•
déposées sur le joint et à l’intérieur de la porte.
Si le filtre est encrassé, nettoyez-le avec de l’eau et
•
une brosse douce.
Les peluches peuvent traverser le filtre. Il est donc
•
nécessaire de nettoyer, de temps en temps, la zone
entourant le filtre (y compris en dessous du filtre) avec
une brosse, un chiffon humide ou un aspirateur.
Si nécessaire, le câble d’alimentation doit être remplacé
•
par un câble d’alimentation d’origine, disponible auprès
de notre Service Après-Vente. Le câble d’alimentation
ne peut être remplacé que par un technicien qualifié.
•
•
•
•
•
•
Soyez prudent, car le panneau arrière peut
être chaud.
Déclaration de conformité CE
Ce sèche-linge a été conçu, fabriqué et distribué en
conformité avec les exigences de sécurité des
directives CE :
2006/95/EG relative à la basse tension
89/336/CEE relative à la compatibilité
électromagnétique
Cet appareil porte le symbole du recyclage
conformément à la Directive Européenne 2002/96/CE
concernant les Déchets d’Équipements Électriques et
Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de
cet appareil, vous contribuerez à empêcher toute
conséquence nuisible pour l’environnement et la
santé de l’homme.
Le symbole présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce
produit ne peut en aucun cas être traité comme
déchet ménager . Il doit par conséquent être remis à un
centre de collecte des déchets chargé du recyclage des
équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du
traitement, de la récupération et du recyclage de cet
appareil, veuillez vous adresser au bureau compétent
de votre commune, à votre déchetterie locale ou
directement à votre revendeur.
Utilisez le sèche-linge uniquement à des fins
domestiques.
12
Page 4
DESCRIPTION DU SÈCHE-LINGE
Plan de travail
A.
Doigt de sécurité de porte
B.
Porte
C.
Pour ouvrir la porte :
tirez sur la poignée
Pour fermer la porte :
poussez-la délicatement
jusqu’à la fermeture.
Filtre
D.
A
B
D
RAPPEL - ENTRETIEN ET NETTOYAGE
CHAQUE CYCLE DE SÉCHAGE
• Nettoyez le filtre à la fin de chaque cycle
de séchage.
Ouvrez la porte.
Tirez le filtre vers le haut.
Nettoyez le filtre avec une brosse douce ou du
bout des doigts.
Remettez le filtre en place.
TOUS LES TROIS MOIS
Nettoyez régulièrement le conduit
•
d’évacuation et le raccordement pour éviter
tout obstruction suite à la présence de peluches
ou de corps étrangers.
C
13
Page 5
RACCORDEMENT DU TUYAU D’ÉVACUATION D’AIR
Le tuyau et l’adaptateur ne sont généralement pas fournis ; procurezvous le kit d’accessoires auprès du Service Après-vente.
Installation du tuyau d’évacuation d’air
Placez une serviette ou le matériau d’emballage à droite du sèche-
A.
linge.
Faites basculer le sèche-linge sur son côté droit (vu de l’avant) et
B.
couchez-le sur la serviette ou le matériau d’emballage.
Poussez l’adaptateur dans le tuyau (voir l’illustration). Fixez l’adaptateur
C.
du tuyau d’évacuation d’air au raccordement situé en dessous du sèchelinge et bloquez-le au moyen des tenons prévus à cet effet.
Évacuation de l’air à l’extérieur
Amenez le tuyau d’évacuation d’air à l’extérieur en veillant à ne pas
•
le plier (diamètre interne : 10 cm, longueur maximale avec deux
coudes : 3 m).
Veillez à ce que le tuyau reste à l’horizontale ou dirigé vers le haut.
•
si vous superposez votre sèche-linge sur un lave-linge.
Ne raccordez jamais le tuyau à un système de ventilation équipé
•
de tamis. car ceux-ci peuvent s’obstruer et provoquer un mauvais
fonctionnement de votre sèche-linge.
Ne raccordez jamais le tuyau d’évacuation d’air à une chem inée ou
•
à un conduit d’aspiration mécanique de l’air.
Ne branchez jamais le tuyau d’évacuation d’air sur le système de
•
chauffage. Raccordez uniquement le tuyau à un système de
ventilation isolé contre l’humidité.
Veillez à assurer une ventilation appropriée pour éviter tout reflux
•
dans la pièce des gaz produits par des appareils brûlant d’autres
combustibles, y compris des feux ouverts.
Fonctionnement du sèche-linge sans tuyau d’évacuation d’air
N’utilisez le sèche-linge que dans une grande pièce bien ventilée.
•
Éliminez régulièrement les poussières et les peluches présentes
•
dans la pièce.
Veillez à laisser un espace de 10 cm minimum entre l’appareil et le mur.
C
Sèche-linge installé près d’un mur ; évacuation d’air vers la
gauche ou la droite
Installez votre sèche-linge au moyen du kit bidirectionnel, disponible
auprès de votre revendeur.
REMARQUE IMPORTANTE
Par exemple, alternative à
utiliser.
• Ne raccordez jamais le tuyau à un système de ventilation
équipé de tamis, car ceux-ci peuvent s’obstruer et provoquer
un mauvais fonctionnement de votre sèche-linge.
14
Page 6
RÉVERSIBILITÉ DE LA PORTE
Réversibilité de la porte
A. Débranchez le sèche-linge.
Ouvrez la porte.
B.
Retirez le doigt de sécurité situé à l’intérieur de la porte (en haut)
C.
en le tournant de 90 degrés à l’aide d’une clé à molette.
Dévissez les 2 vis de charnière et enlevez la porte.
D.
Dévissez les 2 vis situées au-dessus et au-dessous du verrou.
E.
C
C
Comment retirer le verrou : à l’aide d’un tournevis, abaissez
F.
l’ergot situé dans l’ouverture supérieure et dégagez le verrou en le
tirant vers vous.
Retournez la porte :
G.
Fixez la porte du côté avec les 2 vis.
H.
Insérez le verrou de la porte de l’autre côté et bloquez-le en
I.
position fermée.
Fixez les 2 vis situées au-dessus et au-dessous du verrou.
J.
Remettez le doigt de sécurité en place à l’intérieur de la porte (en
K.
haut).
D
E
F
E
15
Page 7
DIAGNOSTIC RAPIDE / SERVICE APRÈS-VENTE
Guide de dépannage
En cas de panne et avant de contacter le
Service Après-vente, faites les vérifications
suivantes pour déterminer l’origine du
problème et y remédier, dans la mesure du
possible :
Le séchage est trop long / Le linge n’est pas
sec :
Avez-vous sélectionné le bon programme de
•
séchage ?
Le linge à sécher n’était-il pas trop humide (vitesse
•
d’essorage de la machine inférieure à 800 tours/
minute) ?
Le filtre est-il sale (voyant du filtre allumé) ?
•
Les voyants “FIN” et “Antifroissage” sont-ils
•
allumés ? - Le cycle de séchage est terminé ; vous
pouvez retirer le linge du tambour.
L
e sèche-linge ne démarre/fonctionne pas :
(après une panne de courant et/ou une
coupure de courant, appuyez toujours sur la
touche Marche).
La fiche du cordon d’alimentation est-elle bien
•
branchée ?
Y a-t-il une coupure de courant ?
•
Le fusible est-il en bon état ?
•
La porte est-elle bien fermée ?
•
Le programme est-il sélectionné ?
•
Un départ différé est-il sélectionné ?
•
Avez-vous appuyé sur la touche
•
Départ / Pause
Voyant du filtre allumé :
Le filtre est-il propre ?
•
Le tuyau d’évacuation est-il obstrué ?
•
L’adaptateur du tuyau d’évacuation n’est-il pas
•
obstrué ?
Service Après-vente
Après avoir effectué les contrôles indiqués, si
l’anomalie persiste ou réapparaît, arrêtez
votre sèche-linge et appelez le Service
après-vente (voir la garantie).
Veuillez indiquer :
la nature de la panne.
•
le type et le modèle du sèche-linge.
•
le code d’identification de l’appareil (numéro
•
figurant après le mot Service sur la plaque
signalétique adhésive) à droite de l’ouverture de la
porte.
votre adresse complète et votre numéro de
•
téléphone.
?
16
Loading...
