Page 1

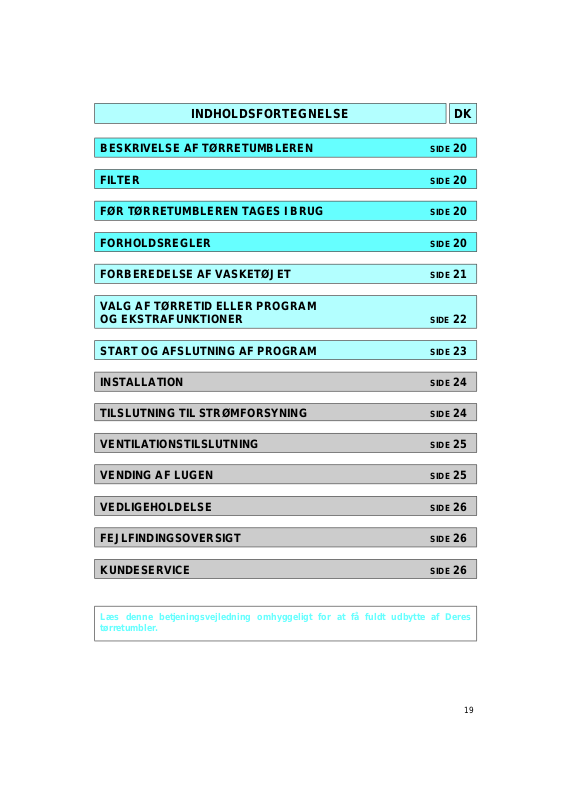

INDHOLDSFORTEGNELSE DK
BESKRIVELSE AF TØRRETUMBLEREN
FILTER
FØR TØRRETUMBLEREN TAGES I BRUG
FORHOLDSREGLER
FORBEREDELSE AF VASKETØJET
VALG AF TØRRETID ELLER PROGRAM
OG EKSTRAFUNKTIONER
START OG AFSLUTNING AF PROGRAM
INSTALLATION
TILSLUTNING TIL STRØMFORSYNING
SIDE
SIDE
SIDE
SIDE
SIDE
SIDE
SIDE
SIDE
SIDE
20
20
20
20
21
22
23
24
24
VENTILATIONSTILSLUTNING
VENDING AF LUGEN
VEDLIGEHOLDELSE
FEJLFINDINGSOVERSIGT
KUNDESERVICE
Læs denne betjeningsvejledning omhyggeligt for at få fuldt udbytte af Deres
tørretumbler.
SIDE
SIDE
SIDE
SIDE
SIDE
25
25
26
26
26
19
Page 2
BESKRIVELSE AF TØRRETUMBLEREN
1. Topplade
2. Kontaktstift
3. Luge (Lugen kan vendes).
Se afsnittet “Vending af luge”.
Lugen åbnes ved at trække håndtaget ud.
Lugen lukkes ved at trykke let på den, indtil
låsen klikker i.
4. Fnugfilter
FILTER
Rens fnugfiltret efter hver tørring.
Træk filtret opad.
1.
Åbn filtret.
2.
Børst fnuggene af med en blød børste eller
3.
med fingerspidserne.
Luk filteret og skub det tilbage i boksen, indtil
4.
der høres et klik.
FØR TØRRETUMBLEREN TAGES I BRUG
Når tørretumbleren er pakket ud, kontrolleres
•
det, at den er ubeskadiget. Hvis De er i tvivl, må
De ikke benytte tumbleren, men skal tilkalde en
kvalificeret tekniker eller Deres forhandler.
Emballagen (plastik og lignende) skal
•
opbevares uden for børns rækkevidde, idet
den udgør en potentiel fare.
Tørretumbleren er konstrueret til
•
husholdningsbrug og må udelukkende
anvendes til at tørre vasketøj i.
Bemærkninger om miljøet
1. Emballage
Emballagen består af 100%
genbrugsmateriale og er forsynet med
genbrugsmærket ( ).
2. Tørretumbleren
Tørretumbleren er fremstillet af
genbrugsmaterialer. Dersom De en dag
Advarselslampe for filter (hvis tilstede)
Lampen advarer om, at filtret er snavset og skal
gøres rent.
Hvis vasketøjet ikke er tilstrækkeligt tørt,
kontrolleres det, at filtret ikke er tilstoppet.
beslutter at skrotte tumbleren, anmodes De
om at handle ansvarligt og at overholde de
lokale love om bortskaffelse af affald. Skær
elkablet over, således at tumbleren ikke kan
tilsluttes strømforsyningen.
FORHOLDSREGLER
Børns sikkerhed
Efter brug sættes programvælgeren på “0”.
•
Dette forhindrer, at børn ved et tilfælde kommer
til at tænde for tumbleren.
• Kun til husholdningsbrug.
20
Denne tørretumbler er fremstillet i
overensstemmelse med EF-direktiv 93/68.
Page 3
FORBEREDELSE AF VASKETØJET
Forberedelse af vasketøjet
Kontrollér, at alle lukkeanordninger på tøjet er
lukkede, og at lommerne er tomme. Vend vrangen ud
på tøjet. Anbring vasketøjet løst i tromlen, således at
det ikke bliver filtret ind i hinanden.
Maksimal tøjmængde
•
Bomuldsstoffer 5,0 kg
•
Bomuldsstoffer ved
valg af Quicktørring 3,5 kg
(elektronisk tørretumbler)
•
Syntetiske stoffer 2,5 kg
De anførte mængder svarer til vægten af en normal
standardvask.
Sortér vasketøjet efter
A) Symbolerne på vaskemærket
På kraven eller indersiden af sømmen:
Egnet til tørring i tørretumbler
Tørring i tørretumbler kun ved lav
temperatur
Må ikke tørres i tørretumbler
B) Mængde og tykkelse
Når tøjmængden er større end tumblerens
kapacitet, sorteres tøjet i forhold til tykkelse
(f.eks. håndklæder og tyndt undertøj hver
for sig).
C) Stoftype
Bomuldsstoffer/linned
bomuldstrøjer, sengetøj og duge, lavet af bomuld
eller linned.
Syntetiske stoffer
lavet af polyester eller polyamid, så vel som af
blandinger mellem bomuld og syntetiske
materialer.
D) Tørringsgrad
•
Sortér i: strygetørt, skabstørt osv.
•
Ved tørring af sarte materialer trykkes på
knappen “Skånetørring”.
: Håndklæder,
: Bluser, skjorter, kitler og lign.
Tør ikke følgende i tørretumbleren:
Uld, silke, sarte materialer, nylonstrømper, fint broderi,
materialer med metaldekorationer, store enheder som
f.eks. soveposer og. lign.
Advarsel: Tør ikke tøj, der er blevet behandlet med
kemiske rensevæsker, eller gummiartikler (fare for
brand eller eksplosion). Tør ikke vasketøj, der er
tilsnavset af vegetabilske olier.
21
Page 4
VALG AF TØRRETID ELLER PROGRAM OG
EKSTRAFUNKTIONER
Elektronisk tørretumbler
Vælg det program og de ekstrafunktioner,
1.
der er angivet i tabellen (se Programtabel).
2. Ekstrafunktioner (kun på nogle modeller)
For at vælge en funktion trykkes på den
tilsvarende knap, før der trykkes på
knappen. Lampen over knappen tændes for
at bekræfte, at der er blevet foretaget et
valg. Der lyder en alarm, hvis der er blevet
foretaget et ukorrekt valg (uforenelige
funktioner). Tryk på knappen igen for at
annullere valget.
Forsinket start
Forsinker tørretumblerens start. Hver
gang knappen trykkes ind, forsinkes
starten fra 2 til 8 timer i trin af 2 timer.
Når den ønskede forsinkelse er blevet
indstillet, trykkes på
Når lyset blinker, er startforsinkelsen
aktiveret. Forsinkelsen kan ændres
eller annulleres ved at stille
programvælgeren på “0”.
Hvis lugen åbnes, standser
nedtællingen. Nedtællingen
genoptages, når lugen lukkes, og
knappen trykkes ind igen.
Skånetørring
Reducerer tørringsintensiteten.
Velegnet til sarte stoffer.
Quicktørring (kun bomuld), højst
3,5 kg.
Forkorter tørretiden (f.eks. ved små
stykker tøj og vasketøj med samme
størrelse). Benyt ikke denne funktion
ved tørring af store stykker tøj (som f.
eks. lagner og lignende).
Start
-knappen.
Start
Start
-
Summer
Når denne knap er trykket ind, vil der
med regelmæssige mellemrum blive
udsendt et lydsignal, når tørringen er
færdig.
-
3. Yderligere programmer
Luftning
Vasketøjet vil blive luftet i 30 minutter
uden varme.
Tidsstyringsprogram (20 til
60 minutter)
Til at sikre en skånsom afslutning af
tørringen eller til at tørre enkelte stykker
tøj. Velegnet til alle stoftyper.
22
Page 5
VALG AF TØRRETID ELLER PROGRAM OG
EKSTRAFUNKTIONER
Tidsstyret tørretumbler
Vælg den tørretid og de ekstrafunktioner, der
1.
er angivet i tabellen (se Programtabel).
2. Ekstrafunktioner (kun på nogle modeller)
For at vælge en funktion trykkes på den
tilsvarende knap. Tryk på knappen igen for
at annullere valget.
Forsinket start
Forsinker tørretumblerens start.
Startforsinkelsesknappen drejes med
uret til den ønskede startforsinkelse,
hvorefter
Derkan vælges en forsinkelse fra 1 til 8
timer. Forsinkelsen kan når som helst
ændres ved simpelthen at dreje på
startforsinkelsesknappen.
Den resterende tid, indtil programmet
starter, vises på
startforsinkelsesknappen. Nedtællingen
standser, hvis lugen åbnes. Luk lugen
og tryk på
genoptage nedtællingen. Nedtællingen
kan annulleres ved at dreje
startforsinkelsesvælgeren til "0".
Skånetørring
Reducerer tørringsintensiteten.
Velegnet til sarte stoffer.
-knappen trykkes ind.
Start
knappen igen for at
Start-
Summer
Når denne knap er trykket ind, vil der
med regelmæssige mellemrum blive
udsendt et lydsignal, når tørringen er
færdig.
3. Yderligere program
Luftning
Vasketøjet vil blive luftet i 20 minutter
uden varme.
START OG AFSLUTNING AF PROGRAM
Når det program, den tørretid og de
1.
ekstrafunktioner, der ønskes, er valgt,
trykkes der på
Hvis summerfunktionen er valgt, lyder der et
2.
lydsignal, når tørringen er færdig. Det lyder
med regelmæssige mellemrum i nogen tid.
Hvis vasketøjet ikke fjernes, når tørringen er
3.
afsluttet, vil der automatisk blive aktiveret en
antikrøl-funktion ( ), der er virksom i højst
20 minutter (tidsstyret tumbler) eller
70 minutter (elektronisk tumbler): tromlen
drejer rundt med regelmæssige mellemrum
for at forhindre vasketøjet i at blive krøllet.
Når programmet er færdigt, sættes
4.
programvælgeren på “0”. Lampen “Maskine
tændt” slukkes.
5. Rens fnugfilteret efter hver tørring.
Hvis der skiftes program (elektronisk
6.
tumbler) under tørringen, standser
tørretumbleren. For at aktivere det nye
program, trykkes der påny på
Start
-knappen.
Start
-knappen.
Afbrydelse af tørringen
For at afbryde tumbleren under tørringen sættes
programvælgeren på ( ) Luftning, og på
den elektroniske tumbler trykkes der igen på
-knappen.
Start
Vent mindst 5 minutter, før lugen åbnes, for at
tumbleren kan køle af.
Af sikkerhedshensyn standser programmet
automatisk, når lugen åbnes. For at starte
programmet igen, lukkes lugen, og
knappen trykkes ind påny.
Start
-
23
Page 6
INSTALLATION
Installér tøretumbleren i et rum, hvor der ikke er for
•
fugtigt, og hvor der ikke forekommer for store
temperaturudsving.
Fjern den beskyttende folie fra betjeningspanelet.
•
Sørg for at tørretumbleren kommer til at stå lige
•
ved at justere de to fødder foran på maskinen.
Pas på, at elkablet ikke kommer til at sidde i
•
klemme mellem tørretumbleren og væggen.
Tilbehørssæt til stabling af maskinen
Deres tørretumbler kan stables oven på Deres
vaskemaskine ved hjælp af tilbehørssæt AMH 542,
der kan købes hos Deres forhandler.
Mindste indbygningsmål:
Bredde: 600 mm
Højde: 850 mm
Dybde: 560 mm
TILSLUTNING TIL STRØMFORSYNING
• Tilslutningen til strømforsyningen skal
foretages i overensstemmelse med lokale
regulativer.
• Oplysning om spændingen findes på
typepladen bag på tørretumbleren.
• I følge loven skal denne tørretumbler sluttes
til jord.
• Benyt ikke forlængerledninger eller
multistikkontakter.
• Afbryd tørretumbleren ved stikkontakten,
før der udføres nogen form for
reparationsarbejde.
• Benyt ikke tumbleren, hvis den er blevet
beskadiget under transport. Tilkald en
kvalificeret servicetekniker.
• Hvis elkablet skal fornys, tilkaldes en
kvalificeret servicetekniker.
24
Page 7
VENTILATIONSTILSLUTNING
Ved leveringen fra fabrikken befinder
ventilationsslangen og et tilpasningsstykke sig
inden i tromlen.
Sådan monteres ventilationsslangen:
Læg et håndklæde eller emballagen ved
1.
siden af tørretumbleren.
Læg tørretumbleren ned på højre side på
2.
håndklædet eller emballagen (set forfra).
Skub tilpasningsstykket ind i slangen (se
3.
tegningen). Monter ventilationsslangen med
tilpasningsstykket på tilslutningsstudsen
under tørretumbleren.
Ventilation til det fri
Anbring slangen ud til det fri således, at der ikke
•
forekommer skarpe bøjninger (indre diameter
10 cm, længde højst 3m med 2 knæk).
Hvis tørretumbleren står oven på
•
vaskemaskinen, skal man sørge for, at
slangen løber vandret eller lodret.
Ventilationsslangen må ikke hænge nedad.
Monter ikke noget filter på enden af slangen.
•
Filtret ville kunne tilstoppes og således
reducere tumblerens ydeevne.
Forbind ikke ventilationsslangen med
•
varmesystem.
Benyt kun aftræk, der er isoleret mod fugt.
•
Uden ventilationsslange
Anvend tørretumbleren i et stor, godt
•
ventileret lokale.
Hold lokalet fri for støv.
•
Afstanden mellem ventilationsåbningen i
•
maskinen og væggen skal være mindst 10 cm.
N.B.
Hvis der ikke medfølger en
ventilationsslange, anbefales det at
benytte et AMH 577 ventilationssæt,
som kan købes hos Deres forhandler.
VENDING AF LUGEN
Således vendes lugen
Træk stikket til tumbleren ud.
1.
Åbn lugen.
2.
Fjern kontaktstiften foroven i lugen ved hjælp
3.
af en skruenøgle. Drej kontaktstiften 90° og
tag den ud.
Skru de 2 skruer ved lugens hængsel af og
4.
fjern lugen.
Skru de 2 skruer over og under
5.
dørlåsesystemet ud.
Således fjernes lugens lås:
6.
Pres krogen i den øverste del ned med en
•
skruetrækker, træk den frem, og tag
låsesystemet ud.
Således vendes lugen:
7.
Vend lugen.
•
Sæt lugen på plads igen i den ønskede
•
position ved hjælp af 2 skruer.
Hæng lugens låsesystem op i den modsatte
•
side og lås det fast.
Skru de 2 skruer over og under låsesystemet
•
fast.
Sæt kontaktstiften på plads igen øverst i lugen.
8.
25
Page 8
VEDLIGEHOLDELSE
Tør kabinettet af med en mild
1.
husholdningssæbe. Benyt aldrig slibende
rengøringsmidler.
Rens fnugfiltret efter hver tørring.
2.
Hvis selve fnugfiltret er tilstoppet, renses det
3.
med vand og en blød børste.
Tør tøjfibre bort fra lugens lukkeflade og fra
4.
indersiden af lugen med en fugtig klud.
FEJLFINDINGSOVERSIGT
Dersom Deres tørretumbler ikke skulle fungere korrekt, bør De kontrollere følgende
punkter, før De tilkalder en kvalificeret servicetekniker.
Tørringen tager for lang tid / vasketøjet er
ikke tørt nok:
Er der valgt den rigtige tørretid eller det
•
rigtige program?
Var vasketøjet for vådt, da det blev lagt i
•
tørretumbleren (hvis vaskemaskinens
centrifugeringshastighed er mindre end 800
omdrejninger pr. minut)?
Er fnugfiltret snavset (advarselslampen for
•
filter er tændt, hvis den forefindes)?
Efter en strømafbrydelse skal tørretumbleren
genstartes (elektronisk tumbler).
KUNDESERVICE
Før man kontakter servicecenteret:
Undersøges det, om det er muligt selv at
1.
rette fejlene (se "Fejlfindingsoversigt").
Startes programmet igen for at kontrollere,
2.
om fejlen er rettet.
Hvis ovenstående punkter er kontrolleret, og
tørretumbleren stadig ikke fungerer, skal det
nærmeste Center for Kundeservice
kontaktes.
Tørretumbleren fungerer ikke:
Er stikket sat rigtigt i kontakten?
•
Er der strømsvigt?
•
Er der gået en sikring?
•
Er lugen rigtigt lukket?
•
Er der valgt tørretid eller program?
•
Er der på
•
Advarselslampen for fnugfilter lyser (hvis
tilstede):
Er fnugfiltret rent?
•
Er ventilationsslangen blokeret?
•
Start
knappen?
Oplys venligst følgende:
en kort beskrivelse af fejlen.
•
tørretumblerens nøjagtige type og model.
•
det servicenummer, der kan ses til højre, når
•
lugen er åben.
Deres korrekte adresse og telefonnummer.
•
26
Loading...
