Page 1

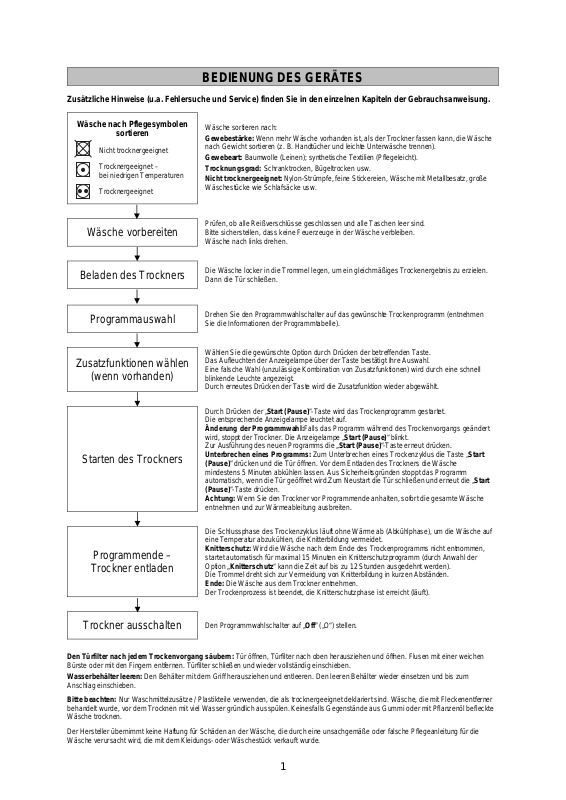

BEDIENUNG DES GERÄTES
Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.
Wäsche nach Pflegesymbolen
sortieren
Nicht trocknergeeignet
Trocknergeeignet –
bei niedrigen Temperaturen
Trocknergeeignet
Wäsche vorbereiten
Beladen des Trockners
Programmauswahl
Zusatzfunktionen wählen
(wenn vorhanden)
Starten des Trockners
Programmende –
Trockner entladen
Wäsche sortieren nach:
Gewebestärke:
nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche trennen).
Gewebeart:
Trocknungsgrad:
Nicht trocknergeeignet:
Wäschestücke wie Schlafsäcke usw.
Wenn mehr Wäsche vorhanden ist, als der Trockner fassen kann, die Wäsche
Baumwolle (Leinen); synthetische Textilien (Pflegeleicht).
Schranktrocken, Bügeltrocken usw.
Nylon-Strümpfe, feine Stickereien, Wäsche mit Metallbesatz, große
Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind.
Bitte sicherstellen, dass keine Feuerzeuge in der Wäsche verbleiben.
Wäsche nach links drehen.
Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu e rzielen.
Dann die Tür schließen.
Drehen Sie den Programmwahlschalter auf das gewünschte Trockenpr ogramm (entnehmen
Sie die Informationen der Programmtabelle).
Wählen Sie die gewünschte Option durch Drücken der betreffenden Taste.
Das Aufleuchten der Anzeigelampe über der Taste bestätigt Ihre Auswahl.
Eine falsche Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell
blinkende Leuchte angezeigt.
Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.
Durch Drücken der „
Die entsprechende Anzeigelampe leuchtet auf.
Änderung der Programmwahl:
wird, stoppt der Trockner. Die Anzeigelampe „
Zur Ausführung des neuen Programms die „
Unterbrechen eines Programms:
“ drücken und die Tür öffnen. Vor dem Entladen des Trockners die Wäsche
(Pause)
mindestens 5 Minuten abkühlen lassen. Aus Sicherheitsgründen stoppt das Programm
automatisch, wenn die Tür geöffnet wird.Zum Neustart die Tür schließen und erneut die „
“-Taste drücken.
(Pause)
Achtung:
entnehmen und zur Wärmeableitung ausbreiten.
Wenn Sie den Trockner vor Programmende anhalten, sofort die gesamte Wäsche
Start (Pause)
“-Taste wird das Trockenprogramm gestartet.
Falls das Programm während des Trockenvorgangs geändert
Zum Unterbrechen eines Trockenzyklus die Taste „
Start (Pause)
Start (Pause)
“ blinkt.
“-Taste erneut drücken.
Start
Start
Die Schlussphase des Trockenzyklus läuft ohne Wärme ab (Abkühlphase), um die Wäsche auf
eine Temperatur abzukühlen, die Knitterbildung vermeidet.
Knitterschutz:
startet automatisch für maximal 15 Minuten ein Knitterschutzprogramm (durch Anwahl der
Option „
Die Trommel dreht sich zur Vermeidung von Knitterbildung in kurzen Abständen.
Ende:
Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).
Wird die Wäsche nach dem Ende des Trockenprogramms nicht entnommen,
Knitterschutz
Die Wäsche aus dem Trockner entnehmen.
“ kann die Zeit auf bis zu 12 Stunden ausgedehnt werden).
Trockner ausschalten
Den Programmwahlschalter auf „
Off
“ („O“) stellen.
Den Türfilter nach jedem Trockenvorgang säubern:
Bürste oder mit den Fingern entfernen. Türfilter schließen und wieder vollständig einschieben.
Wasserbehälter leeren:
Anschlag einschieben.
Bitte beachten:
behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegen s tände aus G ummi oder mit Pflanzenöl befleckte
Wäsche trocknen.
Der Hersteller übernimmt keine Haftung für Schäden an der Wäsche, die durch eine unsachgemäße oder falsche Pflegeanleitung für die
Wäsche verursacht wird, die mit dem Kleidungs- oder Wäschestück verkauft wurde.
Den Behälter mit dem Griff herausziehen und entleeren. Den leeren Behälter wieder einsetzen und bis zum
Nur Waschmittelzusätze / Plastikteile verwenden, die als trocknergeeignet deklariert sind. Wäsche, die mit Fleckenentferner
Tür öffnen, Türfilter nach oben herausziehen und öffnen. Flusen mit einer weichen
1
Page 2
Programme / Trockenstufen
W
Baumwolle
VW
Synthetik
V
Sonderprogramme
Die Wäsche wird 30 Minuten lang ohne
Heizung durchlüftet, aufgefrischt und
gelockert.
Lüften
Programmübersicht Zusatzfunktionen
Textilart
Extratrocken
Schranktrocken + Frottierhandtücher, Handtücher, Bett-, Unterwäsche
Schranktrocken*
Bügeltrocken*
Extratrocken
Schranktrocken*
Bügeltrocken
Feinwäsche pl u s
Mischwäsche
Seide Blusen, Hemden und T-Shirts
Wollsachen
Daunen Schlafsäcke, Hosen, Westen.
Trocknen von dicken mehrlagigen Textilien wie:
Frottierhandtücher, Bademäntel.
Gleichartige Wäsche, die nicht gebügelt werden
soll, wie: Handtücher, Bettwäsche, Unterwäsche,
Babykleidung, T-Shirts, Baumwollsocken.
Wäsche, die gebügelt werden soll wie: Bett- und
Tischwäsche, Handtücher, T-Shirts, Polohemden,
Arbeitskleidung.
Wäsche mit dicken, mehrlagigen Anteilen wie: Bettund Tischwäsche, Trainingsanzüge, Anoraks,
Decken.
Wäsche, die nicht gebügelt werden soll, wie:
Oberhemden , Blusen, T-Shirts, Sportbekleidung.
Wäsche, die nicht gebügelt werden soll, wie:
Hosen, Kleider, Röcke, Hemden, Blusen.
Niedrige Trockenintensität für Feinwäsche und
Kleidung, wie: Hosen, Kleider, Röcke, Hemden,
Blusen.
T-Shirts, Blusen, Handtücher, Unterwäsche,
Sportbekleidung.
Zum Lüften uns Auflockern von Wolltextilien, z. B.
Mützen, Pullover, Schals und Handschuhe. Nicht
zum Trocknen von Wolltextilien.
Alle Textilien.
Gewebearten
Baumwolle oder Leinen Heißwäsche/
farbige Wäsche
Max. 9,0 kg
Pflegeleichte (bügelfreie) Wäsche aus
Synthetik-, Mischgewebe oder aus
Baumwolle
Max. 4,5 kg
Wäsche aus Kunstfasern wie Polyamid,
Nylon, Polyacryl usw.
2,5 kg
Baumwolle – Synthetikmischgewebe
4,5 kg
Textilien aus Seide
2,5 kg
Textilien aus Wolle
1,0 kg
Wäsche mit Daunen
3,0 kg
Ungefähre
Trockenzeit
(in Minuten)
Schonen Knitterschutz Trockengrad Pause
Tastensperre
Löschen Licht Fertig in
Sehr
feuchte
Ladung
Feuchte
Ladung
X X X X X X X X 220 130
X X X X X X X X 200 115
X X X X X X X X 185 100
X X X X X X X X 165 85
X X X X X X X X 105 70
X X X X X X X X 80 60
X X X X X X X X 70 50
X X X X X X X X 80 60
X X X X X X X X 150 90
X X X X X X X X 65 50
– X – X X X X X 6 6
– X – X X X X X 120 120
– – – X X X X – – –
Beendet den Trockenvorgang
(für alle Textilien geeignet)
Trocknen
*Die Testprogramme wurden nach EN61121 bei voller Nennbela dung dur chg eführt .
10' – 180'
2
– X – X X X X X 10' – 180'
Page 3
WAS TUN, WENN ...
...man den Trockner erst einmal selbst prüfen will:
bitte die folgenden Punkte, bevor Sie den Kundendienst rufen – siehe auch entsprechendes Kapitel in der
Gebrauchsanweisung).
•
Ist das richtige Trockenprogramm gewählt worden?
•
Wurde der Trockenzyklus unterbrochen (Türöffnung, voller Wasserbehälter)?
•
War die eingelegte Wäsche zu nass (Schleuderdrehzahl der
Waschmaschine unter 1000 U/min)?
•
Ist der Türfilter verschmutzt (leuchtet die Türfilteranzeige)?
Trockenvorgang dauert
zu lange / Wäsche ist
nicht richtig trocken.
•
Ist der Wärmetauscher schmutzig (Einzelheiten siehe
Gebrauchsanweisung)?
•
Herrscht eine zu hohe Raumtemperatur?
•
Leuchten die Anzeigenlampen „
Der Trockenvorgang ist beendet und die Wäsche kann entnommen werden.
•
Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein
Programm, das besser trocknet, oder verwenden Sie die Zusatzfunktion
Trockengrad (falls verfügbar), um das Trockenergebnis zu verbessern.
•
Ist der Netzstecker richtig eingesteckt?
•
Liegt ein Stromausfall vor?
•
Der Trockner läuft nicht
(nach einem
Stromausfall stets die
Taste „Start (Pause)“
drücken).
Ist die Sicherung durchgebrannt?
•
Ist die Trocknertür richtig geschlossen?
•
Wurde ein Trockenprogramm gewählt?
•
Wurde die Taste „
•
Wurde die Startzeitvorwahl gewählt?
•
Ist der Trockner überladen? Bitte nehmen Sie einen Teil der Beladung
heraus.
•
Ist der Türfilter sauber?
•
Anzeigelampe Filter oder
Wasserbehälter leuchtet
Wassertropfen unter
dem Trockner?
Ist der Wasserbehälter leer?
•
Ist der Wasserbehälter richtig eingesetzt?
•
Ist der Wärmetauscher sauber und richtig eingesetzt?
•
Ist der Wärmetauscher richtig eingesetzt?
•
Haben Sie alle Flusen von der Wärmetauscher- und Türdichtung
abgewischt?
•
Ist der Wasserbehälter richtig eingesetzt?
•
Ist der direkte Wasserablauf straff verlegt?
•
Ist der Trockner waagerecht ausgerichtet?
(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie
Ende
“ und „
Knitterschutz
Start (Pause)
“ gedrückt?
“?
...man den Trockner rich tig pflegen und reinigen möchte:
•
Nach jedem
Trockenvorgang den
Türfilter reinigen.
Nach jedem
Trockenvorgang den
Wasserbehälter
entleeren.
Den Wärmetauscherfilter
nach jedem
Trockenvorgang
säubern.
Flusen mit einer weichen Bürste oder mit den Fingern entfernen.
•
Den Filter schließen.
•
Türfilter wieder vollständig einschieben.
•
Ziehen Sie den Behälter mit dem Griff heraus.
•
Den Wasserbehälter leeren.
•
Den Wasserbehälter wieder einsetzen und bis zum Anschlag einschieben.
•
Den Wärmetauscherfilter unter fließenden Wasser säubern.
•
Alle Flusen von den Dichtungen entfernen.
•
Das Gehäuse des Wärmetauschers reinigen (weitere Hinweise finden Sie im
Abschnitt „
•
Siehe die Gebrauchsanweisung für weitere Anweisungen.
Reinigen des Wärmetauschers
3
“ in der Gebrauchsanweisung).
Page 4
FEHLERCODES
A
Im Falle einer Störung des Trockners können folgende Fehlercodes angezeigt werden.
bhängig von Ihrem Trocknermodell wird die Störung in Buchstaben oder unterschiedlichen Blinkfolgen angezeigt.
Fehlercode Leuchten-Fehlercode
F01
F02
F03
F04
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
F05
Den Trockner ausschalten. Netzstecker ziehen.
Sicherstellen, dass die Umgebungstemperatur
F06
zwischen 5 °C und 35 °C liegt. 1 Stunde warten.
Trockner wieder ans Stromnetz anschließen
und starten. Besteht die Störung fort, den
Kundendienst rufen.
Erst einmal selbst prüfen, bevor Sie den
Kundendienst rufen
F07
Den Trockner ausschalten. Netzstecker ziehen.
F10 – F24
Startleuchte blinkt nach dem Drücken zweimal pro Sekunde.
Anzeigelampe des Wärmetau s c herfilters oder de s T ürfilters blinkt
nach dem Drücken der Start-Taste zweimal pro Sekunde.
Leuchte blinkt
Leuchte aus
30 Minuten warten. Trockner wieder ans
Stromnetz anschließen und starten. Besteht die
Störung fort, den Kundendienst rufen.
Sicherstellen, dass die Tür richtig geschlossen
und der Wärmetauscher korrekt eingesetzt ist.
Sicherstellen, dass der Wärmetauscher korrekt
eingesetzt ist.
Leuchte ein
4
Page 5
Vor dem Gebrauch bitte auch die G eb rauc hsanweisung aufmerksam durchl e s en
j
A
TK UNIQ 93A GBW – Kurzanleitung
Fertig
in
Anzeigelampen und Optionen
Programmwahlschalter
Durch Drehen des Schalters wird das
Trockenprogramm gewählt.
Die Anzeigelampe „
Start (Pause)
Taste „Start (Pause)“
Zum Starten des Trockenvorgangs die Taste
drücken.
Die Anzeigelampe leuchtet auf.
Türfilter
Die Anzeigelampe leuchtet auf, wenn der Türfilter
gereinigt werden muss.
Nach jedem Trockenvorgang den Türfilter
reinigen.
Wärmetauscherfilter
Diese Anzeigelampe leuchtet auf, wenn der
Wärmetauscherfilter gereinigt werden muss.
Diese Anzeigelampe blinkt, wenn der
Wärmetauscherfilter nicht richtig eingebaut ist.
Stellen Sie sicher, dass der Wärmetauscherfilter
richtig eingesetzt ist und dass der Griff fest
eingerastet ist.
Wasserbehälter
Die Anzeigelampe leuchtet auf, wenn der
Wasserbehälter entleert werden muss.
Der Trockenzyklus wird automatisch unterbrochen.
Den Behälter leeren und das Trockenprogramm
neu starten.
Den Wasserbehälter nach jedem
Trockenvorgang leeren
“ blinkt.
Zeitprogramme
Mix
Seide
SoftFinish
XXL
Supersanft
Zeitprogramme
Lüften
EcoMonitor
Extratrocken
Bügeltrocken
Buntwäsche
Schranktrocken plus
Schranktrocken
Bügeltrocken
Pegeleicht
Extratrocken
Schranktrocken
Türlte r
Wärme
tauscher lter
Trocken-
Knitter
Schonen
Licht
grad
schutz
„Restzeitanzeige“
Je nach gewähltem Programm wird eine StandardTrockenzeit angezeigt.
Nach dem Programmstart wird die angezeigte Zeit
e nach Wäschemenge, Wäscheart und
Feuchtigkeit korrigiert.
Die angezeigte Trockenzeit ist ein bere chneter
Wert, der während des Programmablaufs
aktualisiert wird.
Die blinkenden Linien zeigen die laufende
Berechnung an.
Die Restzeit wird aktualisiert.
Eco monitor
„
Eco monitor
“ zeigt Ihnen den ungefähren
Stromverbrauch des ausgewählten Programms an.
Sobald Sie den Programmwahlschalter auf ein
Programm drehen, ist der „
Eco monitor
Die drei Anzeigeleuchten geben Aufschluss über
den Stromverbrauch: je weniger das eingestellte
Programm voraussichtlich verbrauchen wird, umso
weniger Anzeigen leuchten auf.
Dies ist abhängig vom Programm, der
anfänglichen Feuchtigkeit und den ausgewählten
Optionen, aber auch von der Größe der Beladung.
us diesem Grund kann sich die voraussichtliche
Strommenge noch verändern, während die Ladung
erfasst wird.
Ende
Das Trockenprogramm ist beendet.
Entnehmen Sie bitte die Wäsche aus
.
dem Trockner
Koch-/
9Kg
TK UNIQ 93A GBW
Löschen
Start
(Pause)
Klasse
A
Wasser
behälter
leeren
Knitter
-
schutz
“ aktiviert.
Übertrocknungsschutz
Die Anzeige leuchtet bei Anwahl eines
feuchtigkeitsgesteuerten Programms auf und zeigt
damit die Einschaltung der Sicherheitsfunktion an.
5
Page 6
Zeitprogramme
Schonen
Trockengrad
Mit dieser Zusatzfunktion können Sie den
Trockengrad der Wäsche einstellen.
Nach Auswahl des gewünschten Programms
können Sie mit der Taste den Trockengrad
wählen.
Drücken Sie 1 Mal die Taste, wählen Sie eine
höheren Trockengrad
oder
Drücken Sie 2 Mal die Taste, wählen Sie eine
niedrigeren Trockengrad
oder
Drücken Sie 3 Mal die Taste, wählen Sie wieder
.
den normalen Trockengrad
Löschen
Wird diese Taste während der Phase der
Programmauswahl gedrückt, werden alle
Einstellungen der gewählten Option rückgesetzt.
Wird diese Taste während des Trockenprogramms
gedrückt, wird der Zyklus angehalten und der
Trockner auf Auswahlmodus geschaltet.
Die Taste muss für 3 Sekunden gedrückt werden.
Tastensperre
Diese Option kann als Kindersicherung benutzt
werden und sperrt alle Funktionen der
Benutzerschnittstelle.
Die Taste für 3 Sekunden drücken, um die Option
zu aktivieren, bis das „
Display erscheint.
Die Taste drücken, um die Option zu deaktivieren,
Schlüssel
bis das „
erlischt.
Die Tastensperre bleibt auch aktiv, wenn der
Programmwahlschalter auf „
Tür geöffnet wird.
Die Funktion muss deaktiviert werden.
Schlüssel
“-Symbol auf dem Display
“-Symbol auf dem
Off
“ gedreht oder die
Einstellung der Trockenzeit
Programmwahlschalter auf „
Die Taste „
Zyklusdauer in Zehn-Minuten-Schritten bis zu
180 Minuten wählen.
Trockenzeit
Trockenzeit
“ drücken und die
Schonen
Mit dieser Taste wird die Trockentemperatur
verringert.
Diese Zusatzfunktion kann nicht ausgewählt
werden, wenn die Zusatzfunktion „
ausgewählt ist (wenn vorhanden).
Kurz
“
“ drehen.
Knitter
schutz
Licht
Fer tig
in
Knitterschutz
Diese Option verringert die Knitterbildung, wenn
-
die Wäsche nach Zyklusende nicht sofort entladen
wird.
Die Trommel dreht sich von Zeit zu Zeit bis
maximal 12 Stunden.
Sie kann jederzeit abgebrochen werden, indem
der Trockner abgeschaltet wird.
Diese Zusatzfunktion deaktiviert die Funktion
Summer
„
“, wenn diese aktiv ist.
Licht
Die Trommelbeleuchtung kann abgeschaltet
werden.
Fertig in
Mit dieser Funktion kann das Programm zu einem
späteren Zeitpunkt abgeschlossen werden:
Drücken Sie die Taste, um auszuwählen, in wie
vielen Stunden das Programm beendet werden
soll.
•
Dies erlaubt es Ihnen, Ihre Wäsche zu einem
bestimmten Zeitpunkt verfügbar zu haben und
dabei günstigere Energietarife, zum Beispiel
nachts, zu nutzen.
•
Die Zeit für „
Stunden ausgewählt werden (1 bis
24 Stunden).
Wird die Taste gedrückt, wird die kürzeste
mögliche Zeit angezeigt; drücken Sie die
Taste wiederholt, um zwischen den
verfügbaren Zeiten umzuschalten.
Drücken Sie die Taste mehrmals, bis Sie
den Wert „
auszuschalten.
•
Wenn die gewünschte Zeit für „
gewählt ist, drücken Sie die Taste „
um den Countdown zu starten.
•
Während des Countdowns können die
Einstellungen der Zusatzfunktionen
(Aktivierung und Deaktivierung) weiterhin
geändert werden.
•
In manchen Fällen endet das Programm noch
vor der eingestellten Zeit für „
(z. B. bei kleinen Ladungen).
In diesem Fall lockert der Trockner die
Ladung regelmäßig auf, um sie frisch zu
halten, bis die Zeit „
Während dieser Auflockerung zeigt das
Display eine Animation an.
Die Auflockerungsphase kann jederzeit
beendet werden. Hierzu eine beliebige Taste
drücken, den Programmwahlschalter drehen
oder die Tür öffnen.
Fertig in
“ kann in ganzen
0:00
“ sehen, um die Funktion
Fertig in
“ abgelaufen ist.
Fertig in
Fertig in
Start
“
“,
“
6
5019 407 01562
(Technische Änderungen vorbehalten)
Loading...
