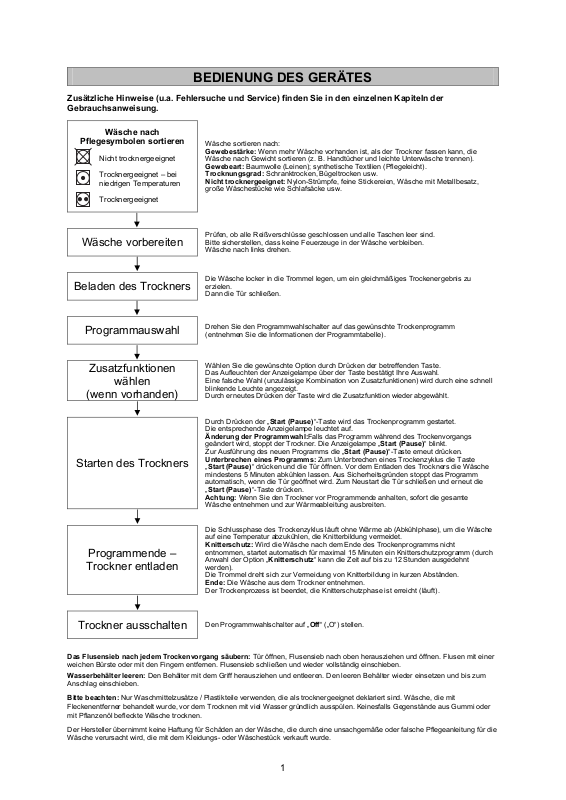

Page 1
BEDIENUNG DES GERÄTES
g
Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der
Gebrauchsanweisung.
Wäsche nach
Pflegesymbolen sortieren
Nicht trocknergeeignet
Trocknergeeignet – bei
niedrigen Temperaturen
Trocknergeeignet
Wäsche sortieren nach:
Gewebestärke: Wenn mehr Wäsche vorhanden ist, als der Trockner fassen kann, die
Wäsche nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche trennen).
Gewebeart: Baumwolle (Leinen); synthetische Textilien (Pflegeleicht).
Trocknungsgrad: Schranktrocken, Bügeltrocken usw.
Nicht trocknergeeignet: Nylon-Strümpfe, feine Stickereien, Wäsche mit Metallbesatz,
große Wäschestücke wie Schlafsäcke usw.
Wäsche vorbereiten
Beladen des Trockners
Programmauswahl
Zusatzfunktionen
wählen
(wenn vorhanden)
Starten des Trockners
Programmende –
Trockner entladen
Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind.
Bitte sicherstellen, dass keine Feuerzeuge in der Wäsche verbleiben.
Wäsche nach links drehen.
Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu
erzielen.
Dann die Tür schließen.
Drehen Sie den Programmwahlschalter auf das gewünschte Trockenprogramm
(entnehmen Sie die Informationen der Programmtabelle).
Wählen Sie die gewünschte Option durch Drücken der betreffenden Taste.
Das Aufleuchten der Anzeigelampe über der Taste bestätigt Ihre Auswahl.
Eine falsche Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell
blinkende Leuchte angezeigt.
Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.
Durch Drücken der „Start (Pause)“-Taste wird das Trockenprogramm gestartet.
Die entsprechende Anzeigelampe leuchtet auf.
Änderung der Programmwahl:Falls das Programm während des Trockenvorgangs
geändert wird, stoppt der Trockner. Die Anzeigelampe „Start (Pause)“ blinkt.
Zur Ausführung des neuen Programms die „Start (Pause)“-Taste erneut drücken.
Unterbrechen eines Programms: Zum Unterbrechen eines Trockenzyklus die Taste
„Start (Pause)“ drücken und die Tür öffnen. Vor dem Entladen des Trockners die Wäsche
mindestens 5 Minuten abkühlen lassen. Aus Sicherheitsgründen stoppt das Programm
automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und erneut die
„Start (Pause)“-Taste drücken.
Achtung: Wenn Sie den Trockner vor Programmende anhalten, sofort die gesamte
Wäsche entnehmen und zur Wärmeableitun
Die Schlussphase des Trockenzyklus läuft ohne Wärme ab (Abkühlphase), um die Wäsche
auf eine Temperatur abzukühlen, die Knitterbildung vermeidet.
Knitterschutz: Wird die Wäsche nach dem Ende des Trockenprogramms nicht
entnommen, startet automatisch für maximal 15 Minuten ein Knitterschutzprogramm (durch
Anwahl der Option „Knitterschutz“ kann die Zeit auf bis zu 12 Stunden ausgedehnt
werden).
Die Trommel dreht sich zur Vermeidung von Knitterbildung in kurzen Abständen.
Ende: Die Wäsche aus dem Trockner entnehmen.
Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).
ausbreiten.
Trockner ausschalten
Den Programmwahlschalter auf „Off“ („O“) stellen.
Das Flusensieb nach jedem Trockenvorgang säubern: Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer
weichen Bürste oder mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben.
Wasserbehälter leeren: Den Behälter mit dem Griff herausziehen und entleeren. Den leeren Behälter wieder einsetzen und bis zum
Anschlag einschieben.
Bitte beachten: Nur Waschmittelzusätze / Plastikteile verwenden, die als trocknergeeignet deklariert sind. Wäsche, die mit
Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder
mit Pflanzenöl befleckte Wäsche trocknen.
Der Hersteller übernimmt keine Haftung für Schäden an der Wäsche, die durch eine unsachgemäße oder falsche Pflegeanleitung für die
Wäsche verursacht wird, die mit dem Kleidungs- oder Wäschestück verkauft wurde.
1
Page 2
Programme / Trockenstufen
W
Baumwolle
VW
Synthetik
V
Sonderprogramme
Die Wäsche wird 30 Minuten lang ohne
Heizung durchlüftet, aufgefrischt und
gelockert.
Lüften
Programmübersicht Zusatzfunktionen
Textilart
Extratrocken
Schranktrocken +
Schranktrocken*
Bügeltrocken*
Extratrocken
Schranktrocken*
Bügeltrocken
Feinwäsche plus
Mischwäsche
Seide Blusen, Hemden und T-Shirts
Wollsachen
Daunen Schlafsäcke, Hosen, Westen.
Trocknen von dicken mehrlagigen Textilien
wie: Frottierhandtücher, Bademäntel.
Frottierhandtücher, Handtücher, Bett-,
Unterwäsche
Gleichartige Wäsche, die nicht gebügelt
werden soll, wie: Handtücher, Bettwäsche,
Unterwäsche, Babykleidung, T-Shirts,
Baumwollsocken.
Wäsche, die gebügelt werden soll wie: Bettund Tischwäsche, Handtücher, T-Shirts,
Polohemden, Arbeitskleidung.
Wäsche mit dicken, mehrlagigen Anteilen wie:
Bett- und Tischwäsche, Trainingsanzüge,
Anoraks, Decken.
Wäsche, die nicht gebügelt werden soll, wie:
Oberhemden , Blusen, T-Shirts,
Sportbekleidung.
Wäsche, die nicht gebügelt werden soll, wie:
Hosen, Kleider, Röcke, Hemden, Blusen.
Niedrige Trockenintensität für Feinwäsche und
Kleidung, wie: Hosen, Kleider, Röcke,
Hemden, Blusen.
T-Shirts, Blusen, Handtücher, Unterwäsche,
Sportbekleidung.
Zum Lüften uns Auflockern von Wolltextilien,
z. B. Mützen, Pullover, Schals und
Handschuhe. Nicht zum Trocknen von
Wolltextilien.
Alle Textilien.
Gewebearten
Baumwolle oder Leinen Heißwäsche/
farbige Wäsche
Max. 8,0 kg
Pflegeleichte (bügelfreie) Wäsche aus
Synthetik-, Mischgewebe oder aus
Wäsche aus Kunstfasern wie Polyamid,
Baumwolle – Synthetikmischgewebe
Baumwolle
Max. 4,0 kg
Nylon, Polyacryl usw.
2,5 kg
4,0 kg
Textilien aus Seide
2,5 kg
Textilien aus Wolle
1,0 kg
Wäsche mit Daunen
3,0 kg
Ungefähre Trockenzeit
(in Minuten)
Schonen
Schonen
Knitter-
Knitter-
schutz
schutz
Trocken-
grad
Trocken-
grad
Pause
Pause
Tasten-
sperre Löschen
Löschen
Licht
Licht
Fertig in
Fertig in
Sehr
feuchte
Ladung
Feuchte
Ladung
X X X X X X X X 200 130
X X X X X X X X 180 115
X X X X X X X X 165 100
X X X X X X X X 145 85
X X X X X X X X 85 70
X X X X X X X X 70 60
X X X X X X X X 60 50
X X X X X X X X 80 60
X X X X X X X X 140 90
X X X X X X X X 65 50
– X – X X X X X 6 6
– X – X X X X X 120 120
– – – X X X X – – –
Beendet den Trockenvorgang (für alle
Textilien geeignet)
nen
Trock-
*Die Testprogramme wurden nach EN61121 bei voller Nennbeladung durchgeführt.
.
10' – 180'
2
– X X X X X X X 10' – 180'
Page 3
WAS TUN, WENN ...
...man den Trockner erst einmal selbst prüfen will: (Sollte Ihr Gerät nicht ordnungsgemäß funktionieren,
überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen – siehe auch entsprechendes
Kapitel in der Gebrauchsanweisung).
• Ist das richtige Trockenprogramm gewählt worden?
• Wurde der Trockenzyklus unterbrochen (Türöffnung, voller
Wasserbehälter)?
• War die eingelegte Wäsche zu nass (Schleuderdrehzahl der
Waschmaschine unter 1000 U/min)?
Trockenvorgang
dauert zu lange /
Wäsche ist nicht
richtig trocken.
Der Trockner läuft
nicht (nach einem
Stromausfall stets die
Taste „Start (Pause)“
drücken).
Anzeigelampe Filter
oder Wasserbehälter
leuchtet
Wassertropfen unter
dem Trockner?
• Ist das Flusensieb verschmutzt (leuchtet die Flusensiebanzeige)?
• Ist der Wärmetauscher schmutzig (Einzelheiten siehe
Gebrauchsanweisung)?
• Herrscht eine zu hohe Raumtemperatur?
• Leuchten die Anzeigenlampen „Ende“ und „Knitterschutz“?
Der Trockenvorgang ist beendet und die Wäsche kann entnommen
werden.
• Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein
Programm, das besser trocknet, oder verwenden Sie die Zusatzfunktion
Trockengrad (falls verfügbar), um das Trockenergebnis zu verbessern.
• Ist der Netzstecker richtig eingesteckt?
• Liegt ein Stromausfall vor?
• Ist die Sicherung durchgebrannt?
• Ist die Trocknertür richtig geschlossen?
• Wurde ein Trockenprogramm gewählt?
• Wurde die Taste „Start (Pause)“ gedrückt?
• Wurde die Startzeitvorwahl gewählt?
• Ist der Trockner überladen? Æ Bitte nehmen Sie einen Teil der Beladung
heraus.
• Ist das Flusensieb sauber?
• Ist der Wasserbehälter leer?
• Ist der Wasserbehälter richtig eingesetzt?
• Ist der Wärmetauscher sauber und richtig eingesetzt?
• Ist der Wärmetauscher richtig eingesetzt?
• Haben Sie alle Flusen von der Wärmetauscher- und Türdichtung
abgewischt?
• Ist der Wasserbehälter richtig eingesetzt?
• Ist der direkte Wasserablauf straff verlegt?
• Ist der Trockner waagerecht ausgerichtet?
...man den Trockner richtig pflegen und reinigen möchte:
Nach jedem
Trockenvorgang das
Flusensieb reinigen.
Nach jedem
Trockenvorgang den
Wasserbehälter
entleeren.
Wärmetauscherfilter
nach jedem
Trockenvorgang
säubern.
• Flusen mit einer weichen Bürste oder mit den Fingern entfernen.
• Den Filter schließen.
• Flusensieb wieder vollständig einschieben.
• Ziehen Sie den Behälter mit dem Griff heraus.
• Den Wasserbehälter leeren.
• Den Wasserbehälter wieder einsetzen und bis zum Anschlag
einschieben.
• Das Bodensieb unter fließenden Wasser säubern.
• Alle Flusen von den Dichtungen entfernen.
• Das Gehäuse des Wärmetauschers reinigen (weitere Hinweise finden
Sie im Abschnitt „Reinigen des Wärmetauschers“ in der
Gebrauchsanweisung).
• Siehe die Gebrauchsanweisung für weitere Anweisungen.
3
Page 4
FEHLERCODES
A
Im Falle einer Störung des Trockners können folgende Fehlercodes angezeigt werden.
bhängig von Ihrem Trocknermodell wird die Störung in Buchstaben oder unterschiedlichen Blinkfolgen
angezeigt.
Fehlercode Leuchten-Fehlercode
F01
F02
F03
F04
F05
F06
Erst einmal selbst prüfen, bevor Sie den
Kundendienst rufen
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Den Trockner ausschalten. Netzstecker
ziehen. Sicherstellen, dass die
Umgebungstemperatur zwischen 5 °C und
35 °C liegt. 1 Stunde warten. Trockner
wieder ans Stromnetz anschließen und
starten. Besteht die Störung fort, den
Kundendienst rufen.
F07
Den Trockner ausschalten. Netzstecker
ziehen. 30 Minuten warten. Trockner
F10 – F24
wieder ans Stromnetz anschließen und
starten. Besteht die Störung fort, den
Kundendienst rufen.
Leuchte blinkt
Leuchte aus
Leuchte ein
4
Page 5
Vor dem Gebrauch bitte auch die Gebrauchsanweisung aufmerksam durchlesen
r
A
TK UNIQ 83A GBW – Kurzanleitung
Fertig
in
Anzeigelampen und Optionen
Programmwahlschalter
Durch Drehen des Schalters wird das
Trockenprogramm gewählt.
Die Anzeigelampe „Start (Pause)“ blinkt.
Taste „Start (Pause)“
Zum Starten des Trockenvorgangs die Taste
drücken.
Die Anzeigelampe leuchtet auf.
Flusensieb
Die Anzeigelampe leuchtet auf, wenn das
Flusensieb gereinigt werden muss.
Nach jedem Trockenvorgang das
Flusensieb reinigen.
Wärmetauscherfilter
Diese Anzeigelampe leuchtet auf, wenn der
Wärmetauscherfilter gereinigt werden muss.
Diese Anzeigelampe blinkt, wenn der
Wärmetauscherfilter nicht richtig eingebaut
ist.
Stellen Sie sicher, dass der
Wärmetauscherfilter richtig eingesetzt ist und
dass der Griff fest eingerastet ist.
Wasserbehälter
Die Anzeigelampe leuchtet auf, wenn der
Wasserbehälter entleert werden muss.
Der Trockenzyklus wird automatisch
unterbrochen.
Den Behälter leeren und das
Trockenprogramm neu starten.
Den Wasserbehälter nach jedem
Trockenvorgang leeren
Zeitprogramme
Mix
Seide
SoftFinish
XXL
Supersanft
Zeitprogramme
Lüften
EcoMonitor
Extratrocken
Bügeltrocken
Buntwäsche
Schranktrocken plus
Schranktrocken
Bügeltrocken
Pegeleicht
Extratrocken
Schranktrocken
Türlte r
Wärme
tauscher lter
Trocken-
Knitter
Schonen
Licht
grad
schutz
Koch-/
Klasse
8Kg
A
TK UNIQ 83A GBW
Löschen
Start
(Pause)
Wasser
behälter
leeren
Knitter
schutz
-
-
„Restzeitanzeige“
Je nach gewähltem Programm wird eine
Standard-Trockenzeit angezeigt.
Nach dem Programmstart wird die angezeigte
Zeit je nach Wäschemenge, Wäscheart und
Feuchtigkeit korrigiert.
Die angezeigte Trockenzeit ist ein
berechneter Wert, der während des
Programmablaufs aktualisiert wird.
Die blinkenden Linien zeigen die laufende
Berechnung an.
Die Restzeit wird aktualisiert.
Eco monito
„Eco monitor“ zeigt Ihnen den ungefähren
Stromverbrauch des ausgewählten
Programms an.
Sobald Sie den Programmwahlschalter auf
ein Programm drehen, ist der „Eco monitor“
aktiviert.
Die drei Anzeigeleuchten geben Aufschluss
über den Stromverbrauch: je weniger das
eingestellte Programm voraussichtlich
verbrauchen wird, umso weniger Anzeigen
leuchten auf.
Dies ist abhängig vom Programm, der
anfänglichen Feuchtigkeit und den
ausgewählten Optionen, aber auch von der
Größe der Beladung.
us diesem Grund kann sich die
voraussichtliche Strommenge noch
verändern, während die Ladung erfasst wird.
Ende
Das Trockenprogramm ist beendet.
Entnehmen Sie bitte die Wäsche aus dem
Trockner
.
5
Page 6
A
Zeitprogramme
Übertrocknungsschutz
Die Anzeige leuchtet bei Anwahl eines
feuchtigkeitsgesteuerten Programms auf und
zeigt damit die Einschaltung der
Sicherheitsfunktion an.
Trockengrad
Mit dieser Zusatzfunktion können Sie den
Trockengrad der Wäsche einstellen.
Nach Auswahl des gewünschten Programms
können Sie mit der Taste den Trockengrad
wählen.
Drücken Sie 1 Mal die Taste, wählen Sie eine
höheren Trockengrad
oder
Drücken Sie 2 Mal die Taste, wählen Sie eine
niedrigeren Trockengrad
oder
Drücken Sie 3 Mal die Taste, wählen Sie
wieder den normalen Trockengrad
.
Löschen
Wird diese Taste während der Phase der
Programmauswahl gedrückt, werden alle
Einstellungen der gewählten Option
rückgesetzt.
Wird diese Taste während des
Trockenprogramms gedrückt, wird der Zyklus
angehalten und der Trockner auf
uswahlmodus geschaltet.
Die Taste muss für 3 Sekunden gedrückt
werden.
Tastensperre
Diese Option kann als Kindersicherung
benutzt werden und sperrt alle Funktionen
der Benutzerschnittstelle.
Die Taste für 3 Sekunden drücken, um die
Option zu aktivieren, bis das „Schlüssel“-
Symbol auf dem Display erscheint.
Die Taste drücken, um die Option zu
deaktivieren, bis das „Schlüssel“-Symbol auf
dem Display erlischt.
Die Tastensperre bleibt auch aktiv, wenn der
Programmwahlschalter auf „Off“ gedreht oder
die Tür geöffnet wird.
Die Funktion muss deaktiviert werden.
Einstellung der Trockenzeit
Programmwahlschalter auf „Trockenzeit“
drehen.
Die Taste „Trockenzeit“ drücken und die
Zyklusdauer in Zehn-Minuten-Schritten bis zu
180 Minuten wählen.
Knitter
schutz
Licht
Fer tig
in
Knitterschutz
Diese Option verringert die Knitterbildung,
-
wenn die Wäsche nach Zyklusende nicht
sofort entladen wird.
Die Trommel dreht sich von Zeit zu Zeit bis
maximal 12 Stunden.
Sie kann jederzeit abgebrochen werden,
indem der Trockner abgeschaltet wird.
Diese Zusatzfunktion deaktiviert die Funktion
„Summer“, wenn diese aktiv ist.
Licht
Die Trommelbeleuchtung kann abgeschaltet
werden.
Fertig in
Mit dieser Funktion kann das Programm zu
einem späteren Zeitpunkt abgeschlossen
werden: Drücken Sie die Taste, um
auszuwählen, in wie vielen Stunden das
Programm beendet werden soll.
• Dies erlaubt es Ihnen, Ihre Wäsche zu
einem bestimmten Zeitpunkt verfügbar zu
haben und dabei günstigere
Energietarife, zum Beispiel nachts, zu
nutzen.
• Die Zeit für „Fertig in“ kann in ganzen
Stunden ausgewählt werden (1 bis
24 Stunden).
Wird die Taste gedrückt, wird die
kürzeste mögliche Zeit angezeigt;
drücken Sie die Taste wiederholt, um
zwischen den verfügbaren Zeiten
umzuschalten.
Drücken Sie die Taste mehrmals, bis Sie
den Wert „0:00“ sehen, um die Funktion
auszuschalten.
• Wenn die gewünschte Zeit für „Fertig in“
gewählt ist, drücken Sie die Taste „Start“,
um den Countdown zu starten.
• Während des Countdowns können die
Einstellungen der Zusatzfunktionen
(Aktivierung und Deaktivierung) weiterhin
geändert werden.
• In manchen Fällen endet das Programm
noch vor der eingestellten Zeit für
„Fertig in“ (z. B. bei kleinen Ladungen).
In diesem Fall lockert der Trockner die
Ladung regelmäßig auf, um sie frisch zu
halten, bis die Zeit „Fertig in“ abgelaufen
ist.
Während dieser Auflockerung zeigt das
Display eine Animation an.
Die Auflockerungsphase kann jederzeit
beendet werden. Hierzu eine beliebige
Taste drücken, den
Programmwahlschalter drehen oder die
Tür öffnen.
Schonen
Schonen
Mit dieser Taste wird die Trockentemperatur
verringert.
Diese Zusatzfunktion kann nicht ausgewählt
werden, wenn die Zusatzfunktion „Kurz“
ausgewählt ist (wenn vorhanden).
5019 407 01561
(Technische Änderungen vorbehalten)
6
Loading...
