Page 1

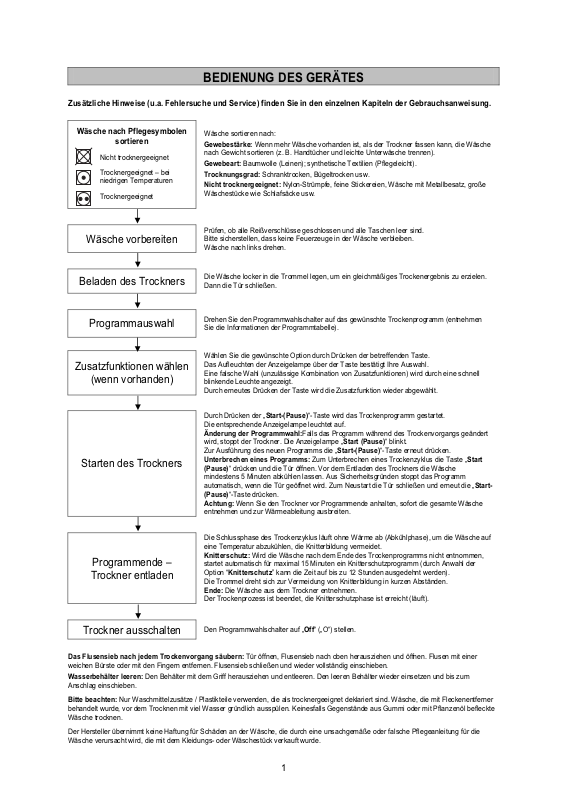

BEDIENUNG DES GERÄTES
Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.
Wäsche nach Pflegesymbolen
sortieren
Nicht trocknergeeignet
Trocknergeeignet – bei
niedrigen Temperaturen
Trocknergeeignet
Wäsche vorbereiten
Beladen des Trockners
Programmauswahl
Zusatzfunktionen wählen
(wenn vorhanden)
Starten des Trockners
Wäsche sortieren nach:
Gewebestärke:
nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche trennen).
Gewebeart:
Trocknungsgrad:
Nicht trocknergeeignet:
Wäschestücke wie Schlafsäcke usw.
Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind.
Bitte sicherstellen, dass keine Feuerzeuge in der Wäsche verbleiben.
Wäsche nach links drehen.
Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen.
Dann die Tür schließen.
Drehen Sie den Programmwahlschalter auf das gewünschte Trockenprogramm (entnehmen
Sie die Informationen der Programmtabelle).
Wählen Sie die gewünschte Option durch Drücken der betreffenden Taste.
Das Aufleuchten der Anzeigelampe über der Taste bestätigt Ihre Auswahl.
Eine falsche Wahl (unzulässige Kombination von Zusatzfunktionen) wird durch eine schnell
blinkende Leuchte angezeigt.
Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.
Durch Drücken der „
Die entsprechende Anzeigelampe leuchtet auf.
Änderung der Programmwahl:
wird, stoppt der Trockner. Die Anzeigelampe „
Zur Ausführung des neuen Programms die „
Unterbrechen eines Programms:
(Pause)
mindestens 5 Minuten abkühlen lassen. Aus Sicherheitsgründen stoppt das Programm
automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und erneut die „
(Pause)
Achtung:
entnehmen und zur Wärmeableitung ausbreiten.
Wenn mehr Wäsche vorhanden ist, als der Trockner fassen kann, die Wäsche
Baumwolle (Leinen); synthetische Textilien (Pflegeleicht).
Schranktrocken, Bügeltrocken usw.
Nylon-Strümpfe, feine Stickereien, Wäsche mit Metallbesatz, große
Start-(Pause)
“ drücken und die Tür öffnen. Vor dem Entladen des Trockners die Wäsche
“-Taste drücken.
Wenn Sie den Trockner vor Programmende anhalten, sofort die gesamte Wäsche
“-Taste wird das Trockenprogramm gestartet.
Falls das Programm während des Trockenvorgangs geändert
Start (Pause)
Start-(Pause)
Zum Unterbrechen eines Trockenzyklus die Taste „
“ blinkt.
“-Taste erneut drücken.
Start
Start-
Die Schlussphase des Trockenzyklus läuft ohne Wärme ab (Abkühlphase), um die Wäsche auf
eine Temperatur abzukühlen, die Knitterbildung vermeidet.
Programmende –
Trockner entladen
Trockner ausschalten
Das Flusensieb nach jedem Trockenvorgang säubern:
weichen Bürste oder mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben.
Wasserbehälter leeren:
Anschlag einschieben.
Bitte beachten:
behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte
Wäsche trocknen.
Der Hersteller übernimmt keine Haftung für Schäden an der Wäsche, die durch eine unsachgemäße oder falsche Pflegeanleitung für die
Wäsche verursacht wird, die mit dem Kleidungs- oder Wäschestück verkauft wurde.
Den Behälter mit dem Griff herausziehen und entleeren. Den leeren Behälter wieder einsetzen und bis zum
Nur Waschmittelzusätze / Plastikteile verwenden, die als trocknergeeignet deklariert sind. Wäsche, die mit Fleckenentferner
Knitterschutz:
startet automatisch für maximal 15 Minuten ein Knitterschutzprogramm (durch Anwahl der
Option “
Die Trommel dreht sich zur Vermeidung von Knitterbildung in kurzen Abständen.
Ende:
Der Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).
Den Programmwahlschalter auf „
Wird die Wäsche nach dem Ende des Trockenprogramms nicht entnommen,
Knitterschutz
Die Wäsche aus dem Trockner entnehmen.
” kann die Zeit auf bis zu 12 Stunden ausgedehnt werden).
Off
“ („O“) stellen.
Tür öffnen, Flusensieb nach oben herausziehen und öffnen. Flusen mit einer
1
Page 2
Ungefähre Trockenzeit (in
Minuten)
Ladung
Feuchte
Ladung
Sehr feuchte
Fertig in
Fertig in
Licht
Trommellicht
Löschen
Tastensperre Löschen
Pause
Pause
Knitterschutz
Knitterschutz
Trockengrad
Trockengrad
60’ 70’ 80’ 90’
100’ 110’ 120’’
10’ 20’ 30’ 40’ 50’
X X X X X X X X 185 160
X X X X X X X X 165 140
X X X X X X X X 140 120
X X X X X X X X 115 100
X X X X X X X X 90 65
X X X X X X X X 60 45
X X X X X X X X 55 40
X – X X X X X X 85 70
X X X X X X X X 80 60
X – X X X X X X 85 70
Textilien aus Seide
2,5 kg
Seide Seide Blusen, Hemden und T-Shirts
X – X X X X X X 85 70
2,5 kg
Pflegeleicht
Sport Sport Sportbekleidung, Techno-Unterwäsche,
Sonderprogramme
Schonen
Schonen
2,5 kg
Baumwolle
Max. 4,0 kg
Sportbekleidung.
Wäsche aus Kunstfasern wie
Wäsche, die nicht gebügelt werden soll, wie:
Hosen, Kleider, Röcke, Hemden, Blusen.
Bügeltrocken
Synthetik
Synthetik-, Mischgewebe oder aus
Pflegeleichte (bügelfreie) Wäsche aus
Wäsche mit dicken, mehrlagigen Anteilen wie:
Bett- und Tischwäsche, Trainingsanzüge,
Anoraks, Decken.
Polohemden, Arbeitskleidung.
Extratrocken
Wäsche, die nicht gebügelt werden soll, wie:
Oberhemden , Blusen, T-Shirts,
Schranktrocken*
#$
Gleichartige Wäsche, die nicht gebügelt
werden soll, wie: Handtücher, Bettwäsche,
Unterwäsche, Babykleidung, T-Shirts,
Schranktrocken*
Max. 8,0 kg
Baumwollsocken.
Wäsche, die gebügelt werden soll wie: Bett-
und Tischwäsche, Handtücher, T-Shirts,
Bügeltrocken*
Baumwolle
Gewebearten
Textilart
Programmübersicht Zusatzfunktionen
Trocknen von dicken mehrlagigen Textilien
Extratrocken
farbige Wäsche
Baumwolle oder Leinen Heißwäsche/
wie: Frottierhandtücher, Bademäntel.
Frottierhandtücher, Handtücher, Bett-,
Unterwäsche
Schranktrocken +
$
Programme / Trockenstufen
3,0 kg
Polyamid, Nylon, Polyacryl usw.
Baumwolle – Synthetikmischgewebe
Niedrige Trockenintensität für Feinwäsche
und Kleidung, wie: Hosen, Kleider, Röcke,
Hemden, Blusen.
T-Shirts, Blusen, Handtücher, Unterwäsche,
Sportbekleidung.
Feinwäsche plus
Mischwäsche
#
X X X X X X X X 105 85
3,0 kg
Koch/Bunt
Jeans Jeans Jeans, Arbeitshose und Jacken
– – – X X X X X 30’ –
Alle Textilien.
Die Wäsche wird 30 Minuten lang ohne
Heizung durchlüftet, aufgefrischt und
gelockert.
Lüften
X – X X X X X X
110’ 120’’
10’ 20’ 30’ 40’ 50’ 60’ 70’ 80’ 90’ 100’
Beendet den Trockenvorgang (für alle
Textilien geeignet)
Die Testprogramme wurden nac h EN61121 bei voller Nennbeladung durchgeführt.
x
Trocknen
2
Page 3
WAS TUN, WENN ...
...man den Trockner erst einmal selbst prüfen will:
bitte die folgenden Punkte, bevor Sie den Kundendienst rufen – siehe auch entsprechendes Kapitel in der
Gebrauchsanweisung).
x
Ist das richtige Trockenprogramm gewählt worden?
x
Wurde der Trockenzyklus unterbrochen (Türöffnung, voller Wasserbehälter)?
x
War die eingelegte Wäsche zu nass (Schleuderdrehzahl der
Waschmaschine unter 1000 U/min)?
x
Ist das Flusensieb verschmutzt (leuchtet die Flusensiebanzeige)?
x
Ist der Wärmetauscher schmutzig (Einzelheiten siehe
Trockenvorgang dauert
zu lange / Wäsche ist
nicht richtig trocken.
Gebrauchsanweisung)?
x
Herrscht eine zu hohe Raumtemperatur?
x
Leuchten die Anzeigenlampen „
Der Trockenvorgang ist beendet und die Wäsche kann entnommen werden.
x
Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein
Programm, das besser trocknet, oder verwenden Sie die Zusatzfunktion
Trockengrad (falls verfügbar), um das Trockenergebnis zu verbessern.
x
Sind in der Ladung dicke und dünne Textilien gemischt? Sind verschiedene
Materialien gemischt? Wäsche nach Dicke und Material sortieren und erneut
trocknen.
x
Ist der Netzstecker richtig eingesteckt?
x
Liegt ein Stromausfall vor?
x
Der Trockner läuft nicht
(nach einem
Stromausfall stets die
Taste „Start (Pause)“
drücken).
Ist die Sicherung durchgebrannt?
x
Ist die Trocknertür richtig geschlossen?
x
Wurde ein Trockenprogramm gewählt?
x
Wurde die Taste „
x
Wurde die Startzeitvorwahl gewählt?
x
Ist der Trockner überladen? Æ Bitte nehmen Sie einen Teil der Beladung
heraus.
x
Ist das Flusensieb sauber?
x
Anzeigelampe Filter oder
Wasserbehälter leuchtet
Wassertropfen unter
dem Trockner?
Ist der Wasserbehälter leer?
x
Ist der Wasserbehälter richtig eingesetzt?
x
Ist der Wärmetauscher sauber und richtig eingesetzt?
x
Ist der Wärmetauscher richtig eingesetzt?
x
Haben Sie alle Flusen von der Wärmetauscher- und Türdichtung
abgewischt?
x
Ist der Wasserbehälter richtig eingesetzt?
x
Ist der direkte Wasserablauf straff verlegt?
x
Ist der Trockner waagerecht ausgerichtet?
(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie
Ende
“ und „
Knitterschutz
Start (Pause)
“ gedrückt?
“?
...man den Trockner richtig pflegen und reinigen möchte:
x
Nach jedem
Trockenvorgang das
Flusensieb reinigen.
Nach jedem
Trockenvorgang den
Wasserbehälter
entleeren.
Den Wärmetauscher
mindestens einmal pro
Monat reinigen.
Flusen mit einer weichen Bürste oder mit den Fingern entfernen.
x
Den Filter schließen.
x
Flusensieb wieder vollständig einschieben.
x
Ziehen Sie den Behälter mit dem Griff heraus.
x
Den Wasserbehälter leeren.
x
Den Wasserbehälter wieder einsetzen und bis zum Anschlag einschieben.
x
Wärmetauscher unter fließendem Wasser reinigen.
x
Alle Flusen von den Dichtungen entfernen.
x
Das Gehäuse des Wärmetauschers reinigen (weitere Hinweise finden Sie im
Abschnitt „Reinigen des Wärmetauschers“ in der Gebrauchsanweisung).
3
Page 4

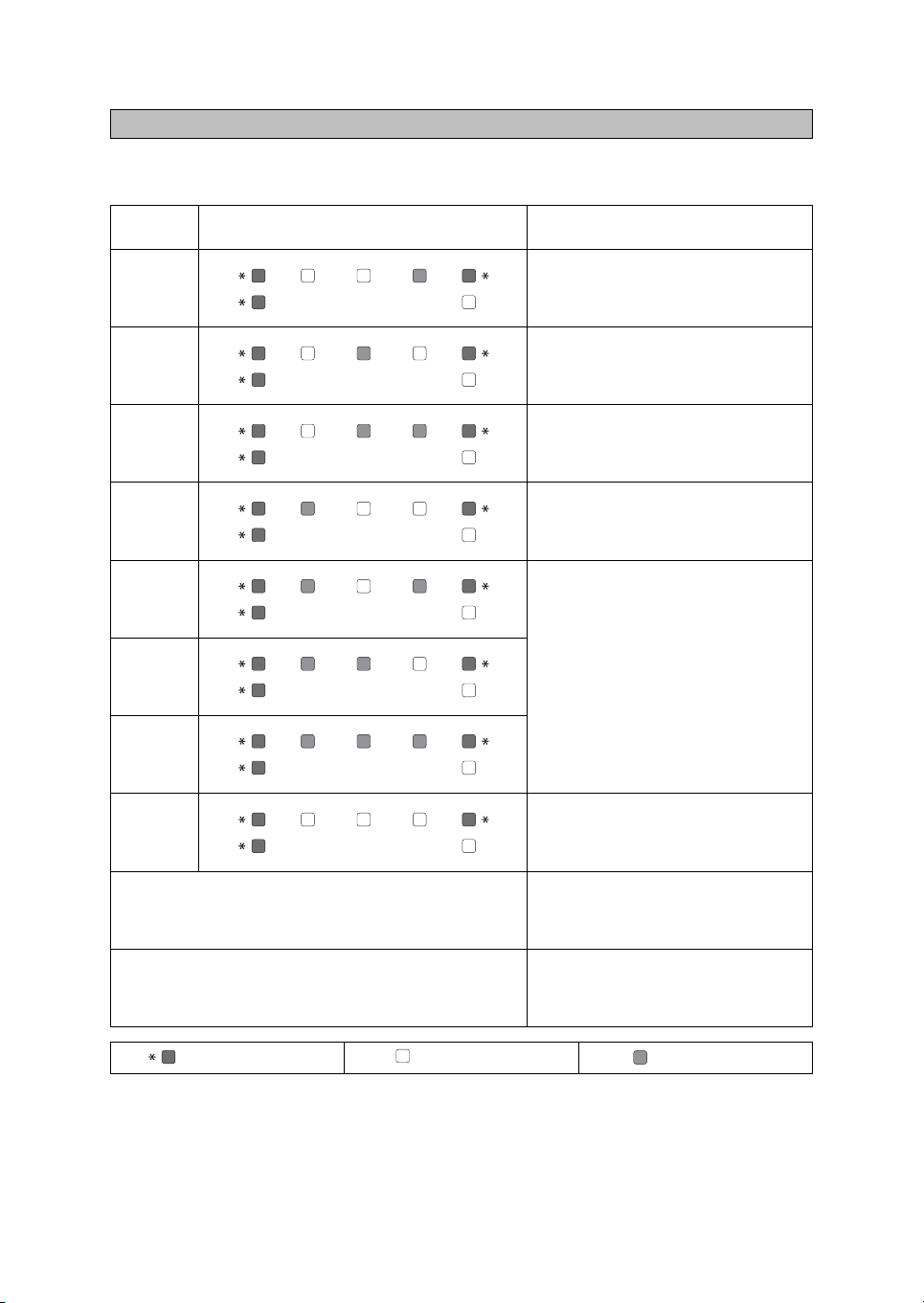

FEHLERCODES
A
Im Falle einer Störung des Trockners können folgende Fehlercodes angezeigt werden.
bhängig von Ihrem Trocknermodell wird die Störung in Buchstaben oder unterschiedlichen Blinkfolgen angezeigt.
Fehlercode Leuchten-Fehlercode
F01
F02
F03
F04
F05
F06
F07
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Rufen Sie bitte den Kundendienst.
Den Trockner ausschalten. Netzstecker ziehen.
Sicherstellen, dass die Umgebungstemperatur
zwischen 5 °C und 35 °C liegt. 1 Stunde warten.
Trockner wieder ans Stromnetz anschließen
und starten. Besteht die Störung fort, den
Kundendienst rufen.
Erst einmal selbst prüfen, bevor Sie den
Kundendienst rufen
Den Trockner ausschalten. Netzstecker ziehen.
F10 – F22
Startleuchte blinkt nach dem Drücken zweimal pro Sekunde.
Die Anzeigelampe des Wärmetauschers blinkt nach dem Drücken
der Start-Taste zweimal
Leuchte blinkt
Leuchte aus
30 Minuten warten. Trockner wieder ans
Stromnetz anschließen und starten. Besteht die
Störung fort, den Kundendienst rufen.
Sicherstellen, dass die Tür richtig geschlossen
und der Wärmetauscher korrekt eingesetzt ist.
Sicherstellen, dass der Wärmetauscher korrekt
eingesetzt ist.
Leuchte ein
4
Page 5
Vor dem Gebrauch bitte auch die Gebrauchsanweisung aufmerksam durchlesen
j
A

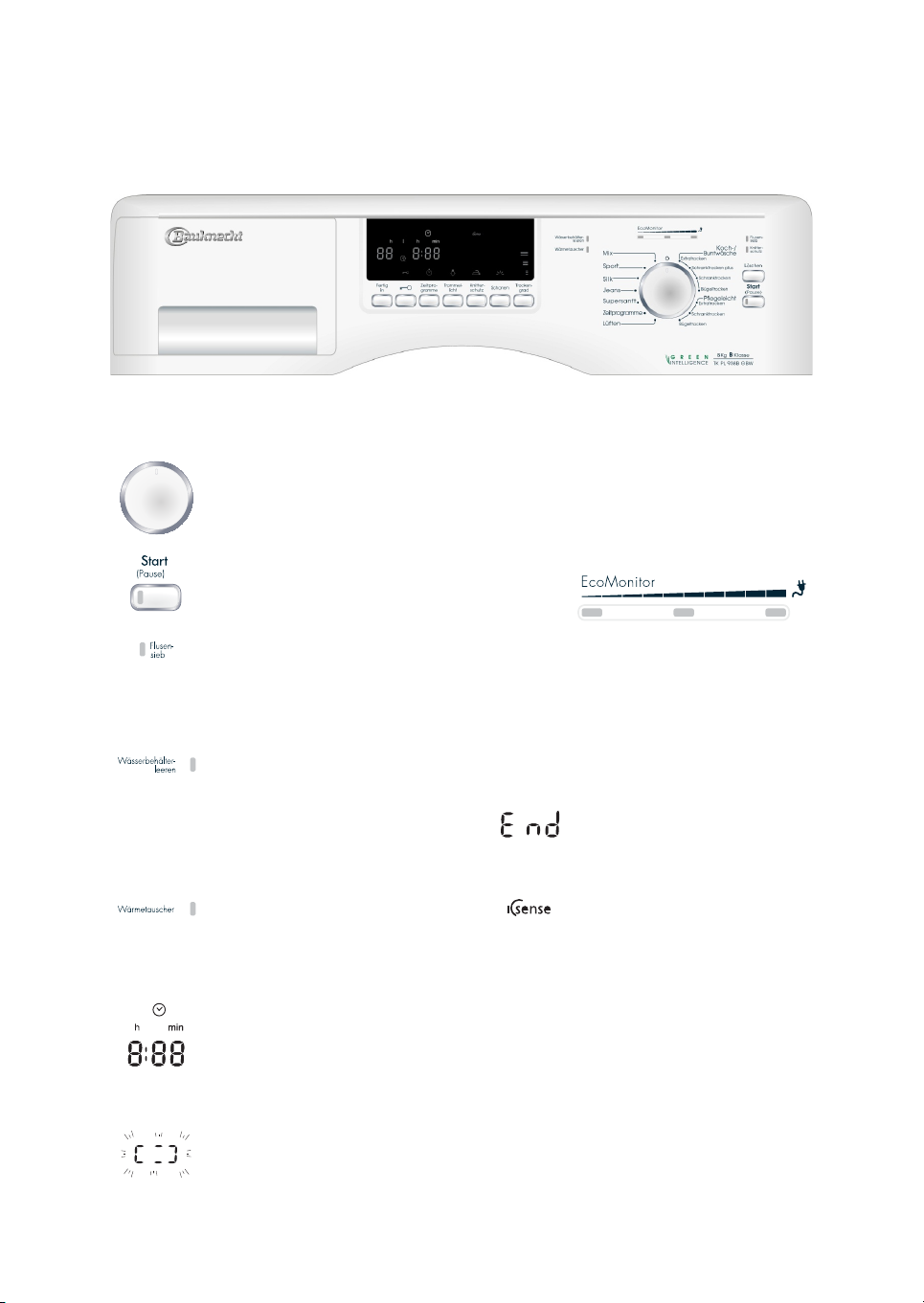

TK PL 938B GBW – Kurzanleitung

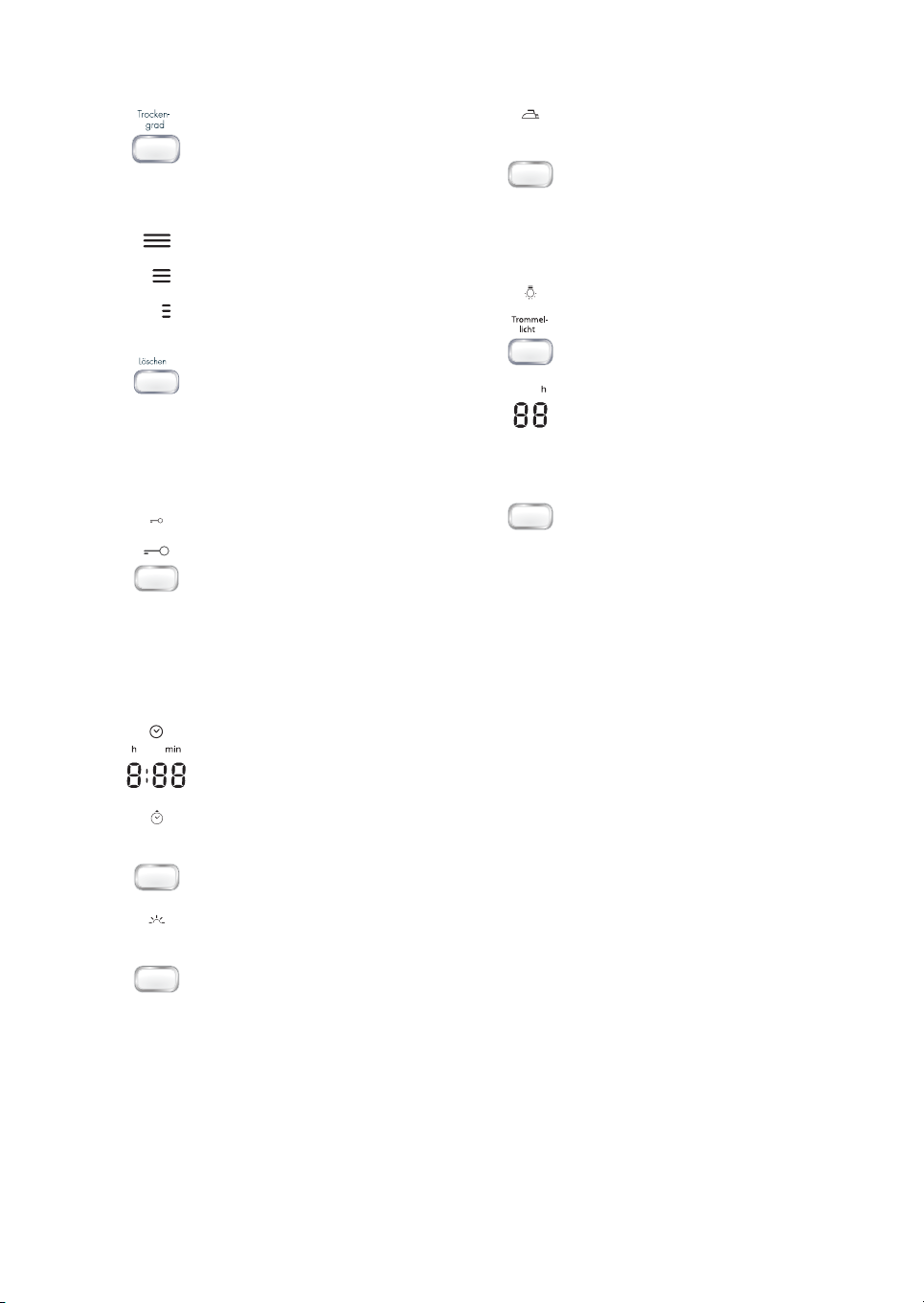

Anzeigelampen und Optionen
Programmwahlschalter
Durch Drehen des Schalters wird das
Trockenprogramm gewählt.
Die Anzeigelampe „
Start (Pause)
“ blinkt.
Taste „Start (Pause)“
Zum Starten des Trockenvorgangs die Taste
drücken.
Die Anzeigelampe leuchtet auf.
Flusensieb
Die Anzeigelampe leuchtet auf, wenn Flusensieb
und/oder Wärmetauscher samt Gehäuse gereinigt
werden müssen.
Nach jedem Trockenvorgang das Flusensieb
reinigen.
Wasserbehälter
Die Anzeigelampe leuchtet auf, wenn der
Wasserbehälter entleert werden muss.
Der Trockenzyklus wird automatisch
unterbrochen. Den Behälter leeren und das
Trockenprogramm neu starten.
Den Wasserbehälter nach jedem
Trockenvorgang leeren
Den Wärmetauscher reinigen
Die LED leuchtet nach 30 Zyklen auf, wenn der
Wärmetauscher samt Gehäuse gereinigt werden
muss.
Den Wärmetauscher reinigen.
„Restzeitanzeige“
Je nach gewähltem Programm wird eine
Standard-Trockenzeit angezeigt.
Nach dem Programmstart wird die angezeigte Zeit
e nach Wäschemenge, Wäscheart und
Feuchtigkeit korrigiert.
Die angezeigte Trockenzeit ist ein berechneter
Wert, der während des Programmablaufs
aktualisiert wird.
Die blinkenden Linien zeigen die laufende
Berechnung an.
Die Restzeit wird aktualisiert.
Eco monitor
„
Eco monitor
Stromverbrauch des ausgewählten Programms
an.
Sobald Sie den Programmwahlschalter auf ein
Programm drehen, ist der „
Die drei Anzeigeleuchten geben Aufschluss über
den Stromverbrauch: je weniger das eingestellte
Programm voraussichtlich verbrauchen wird,
umso weniger Anzeigen leuchten auf.
Dies ist abhängig vom Programm, der
anfänglichen Feuchtigkeit und den ausgewählten
Optionen, aber auch von der Größe der Beladung.
us diesem Grund kann sich die voraussichtliche
Strommenge noch verändern, während die
Ladung erfasst wird.
“ zeigt Ihnen den ungefähren
Eco monitor
“ aktiviert.
Ende
Das Trockenprogramm ist beendet.
Entnehmen Sie bitte die Wäsche aus dem
.
Trockner
Übertrocknungsschutz
Die Anzeige leuchtet bei Anwahl eines
feuchtigkeitsgesteuerten Programms auf und zeigt
damit die Einschaltung der Sicherheitsfunktion an.
5
Page 6
A
Zeitprogramme
Schonen
Trockengrad
Mit dieser Zusatzfunktion können Sie den
Trockengrad der Wäsche einstellen.
Nach Auswahl des gewünschten Programms
können Sie mit der Taste den Trockengrad
wählen.
Drücken Sie 1 Mal die Taste, wählen Sie eine
höheren Trockengrad
oder
Drücken Sie 2 Mal die Taste, wählen Sie eine
niedrigeren Trockengrad
oder
Drücken Sie 3 Mal die Taste, wählen Sie wieder
den normalen Trockengrad
.
Löschen
Wird diese Taste während der Phase der
Programmauswahl gedrückt, werden alle
Einstellungen der gewählten Option rückgesetzt.
Wird diese Taste während des
Trockenprogramms gedrückt, wird der Zyklus
angehalten und der Trockner auf Auswahlmodus
geschaltet.
Die Taste muss für 3 Sekunden gedrückt werden.
Tastensperre
Diese Zusatzfunktion kann als Kindersicherung
benutzt werden und sperrt alle Funktionen der
Benutzerschnittstelle.
Die Taste für 3 Sekunden drücken, um die
Zusatzfunktion zu aktivieren/deaktivieren.
ls einzige Funktion bleibt die „
Programmwahlschalters aktiv.
Die Tastensperre bleibt auch aktiv, wenn der
Programmwahlschalter auf „
Tür geöffnet wird.
Die Funktion muss manuell deaktiviert werden.
Aus
“-Position des
Aus
“ gedreht oder die
Einstellung der Trockenzeit
Programmwahlschalter auf „
Die Taste „
Trockenzeit
Zyklusdauer in Zehn-Minuten-Schritten bis zu 120
Minuten wählen.
Trockenzeit
“ drücken und die
“ drehen.
Schonen
Mit dieser Taste wird die Trockentemperatur
verringert.
Diese Zusatzfunktion kann nicht ausgewählt
werden, wenn die Zusatzfunktion „
ausgewählt ist (wenn vorhanden).
Kurz
“
Knitter
schutz
Fert ig
in
Knitterschutz
Diese Option verringert die Knitterbildung, wenn
-
die Wäsche nach Zyklusende nicht sofort entladen
wird.
Die Trommel dreht sich von Zeit zu Zeit bis
maximal 12 Stunden.
Sie kann jederzeit abgebrochen werden, indem
der Trockner abgeschaltet wird.
Diese Zusatzfunktion deaktiviert die Funktion
Summer
“, wenn diese aktiv ist.
„
Licht
Die Trommelbeleuchtung kann abgeschaltet
werden.
Fertig in
Mit dieser Funktion kann das Programm zu einem
späteren Zeitpunkt abgeschlossen werden:
Drücken Sie die Taste, um auszuwählen, in wie
vielen Stunden das Programm beendet werden
soll.
x
Dies erlaubt es Ihnen, Ihre Wäsche zu einem
bestimmten Zeitpunkt verfügbar zu haben und
dabei günstigere Energietarife, zum Beispiel
nachts, zu nutzen.
x
Die Zeit für „
Stunden ausgewählt werden
(1 bis 24 Stunden).
Wird die Taste gedrückt, wird die kürzeste
mögliche Zeit angezeigt; drücken Sie die
Taste wiederholt, um zwischen den
verfügbaren Zeiten umzuschalten.
Drücken Sie die Taste mehrmals, bis Sie den
Wert „
auszuschalten.
x
Wenn die gewünschte Zeit für „
gewählt ist, drücken Sie die Taste „
den Countdown zu starten.
x
Während des Countdowns können die
Einstellungen der Zusatzfunktionen
(Aktivierung und Deaktivierung) weiterhin
geändert werden.
x
In manchen Fällen endet das Programm noch
vor der eingestellten Zeit für „
bei kleinen Ladungen).
In diesem Fall lockert der Trockner die
Ladung regelmäßig auf, um sie frisch zu
halten, bis die Zeit „
Während dieser Auflockerung zeigt das
Display eine Animation an.
Die Auflockerungsphase kann jederzeit
beendet werden. Hierzu eine beliebige Taste
drücken, den Programmwahlschalter drehen
oder die Tür öffnen.
Fertig in
“ kann in ganzen
0:00
“ sehen, um die Funktion
Fertig in
Fertig in
“ abgelaufen ist.
Fertig in
Start
“
“, um
“ (z. B.
6
5019 407 01550
(Technische Änderungen vorbehalten)
Loading...
