Page 1

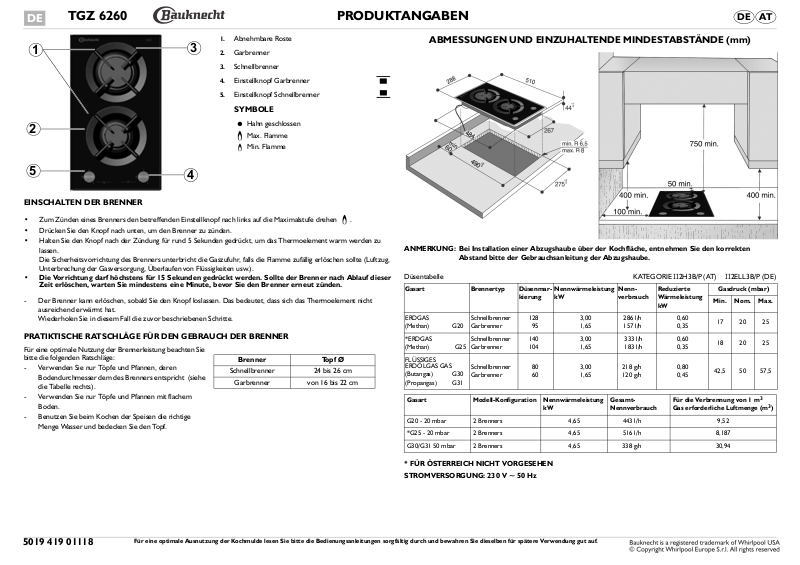

TGZ 6260 PRODUKTANGABEN

1. Abnehmbare Roste

2. Garbrenner

3. Schnellbrenner

4. Einstellknopf Garbrenner

5. Einstellknopf Schnellbrenner

SYMBOLE

Hahn geschlossen Max. Flamme Min. Flamme

EINSCHALTEN DER BRENNER

• Zum Zünden eines Brenners den betreffenden Einstellknopf nach links auf die Maximalstufe drehen .

• Drücken Sie den Knopf nach unten, um den Brenner zu zünden.

• Halten Sie den Knopf nach der Zündung für rund 5 Sekunden gedrückt, um das Thermoelement warm werden zu lassen. Die Sicherheitsvorrichtung des Brenners unterbricht die Gaszufuhr, falls die Flamme zufällig erlöschen sollte (Luftzug, Unterbrechung der Gasversorgung, Überlaufen von Flüssigkeiten usw.).

• Die Vorrichtung darf höchstens für 15 Sekunden gedrückt werden. Sollte der Brenner nach Ablauf dieser Zeit erlöschen, warten Sie mindestens eine Minute, bevor Sie den Brenner erneut zünden.

- Der Brenner kann erlöschen, sobald Sie den Knopf loslassen. Das bedeutet, dass sich das Thermoelement nicht ausreichend erwärmt hat. Wiederholen Sie in diesem Fall die zuvor beschriebenen Schritte.

PRATIKTISCHE RATSCHLÄGE FÜR DEN GEBRAUCH DER BRENNER

Für eine optimale Nutzung der Brennerleistung beachten Sie bitte die folgenden Ratschläge:

- Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser dem des Brenners entspricht (siehe die Tabelle rechts).

- Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.

- Benutzen Sie beim Kochen der Speisen die richtige Menge Wasser und bedecken Sie den Topf.

Brenner Topf Ø

Schnellbrenner 24 bis 26 cm

Garbrenner von 16 bis 22 cm

ABMESSUNGEN UND EINZUHALTENDE MINDESTABSTÄNDE (mm)

ANMERKUNG: Bei Installation einer Abzugshaube über der Kochfläche, entnehmen Sie den korrekten

Abstand bitte der Gebrauchsanleitung der Abzugshaube.

Düsentabelle KATEGORIE II2H3B/P (AT) II2ELL3B/P (DE)

Gasart Brennertyp Düsenmar-

kierung

ERDGAS (Methan) G20

*ERDGAS (Methan) G25

FLÜSSIGES ERDÖLGAS GAS

(Butangas) G30 (Propangas) G31

Gasart Modell-Konfiguration Nennwärmeleistung kWGesamt-

G20 - 20 mbar 2 Brenners 4,65 443 l/h 9,52

*G25 - 20 mbar 2 Brenners 4,65 516 l/h 8,187

G30/G31 50 mbar 2 Brenners 4,65 338 g/h 30,94

Schnellbrenner Garbrenner

128

140 104

NennwärmeleistungkWNenn-

3,00

80 60

1,65

3,00 1,65

verbrauch

286 l/h 157 l/h

333 l/h 183 l/h

218 g/h 120 g/h

Nennverbrauch

Reduzierte Wärmeleistung kW

0,60 0,35

0,80 0,45

Für die Verbrennung von 1 m3 Gas erforderliche Luftmenge (m

Gasdruck (mbar)

Min. Nom. Max.

17 20 25

18 20 25

42,5 50 57,5

)

5019 419 01118

* FÜR ÖSTERREICH NICHT VORGESEHEN STROMVERSORGUNG: 230 V ~ 50 Hz

Für eine optimale Ausnutzung der Kochmulde lesen Sie bitte die Bedienungsanleitungen sorgfältig durch und bewahren Sie dieselben für spätere Verwendung gut auf.

Page 2

VORSICHTSMAßNAHMEN UND ALLGEMEINE EMPFEHLUNGEN

Für eine optimale Ausnutzung der Kochmulde lesen Sie bitte die Bedienungsanleitungen sorgfältig durch und bewahren Sie dieselben für die spätere Verwendung gut auf

• Diese Anleitung ist nur für die Länder gültig, deren Länderkürzel auf der Rückseite der Gebrauchsanweisung und des Geräts angeführt sind.

• Halten Sie das Verpackungsmaterial (Kunststoffbeutel, Polystyrol usw.) von Kindern fern, da es eine mögliche Gefahrenquelle darstellt.

• Überprüfen Sie das Gerät auf eventuelle Transportschäden und entfernen Sie den Schutzfilm von dem Gerät.

• Das Gerät (Klasse 3) ist ausschließlich für die Verwendung als Haushaltskochgerät bestimmt. Jeder andere Gebrauch (z.B. das Heizen von Räumen) ist als bestimmungsfremd und somit als gefährlich anzusehen.

• Achten Sie darauf, dass die Installation und die elektrischen Anschlüsse von einer qualifizierten Fachkraft unter Einhaltung der gültigen örtlichen Sicherheitsvorschriften ausgeführt werden.

• Das Gerät darf entsprechend den gültigen Sicherheitsbestimmungen nur in gut belüfteten Räumen aufgestellt werden. Lesen Sie vor der Installation und dem Gebrauch sorgfältig die Benutzerinformationen durch.

• Die erforderlichen Gas- und Druckwerte sind auf dem Typenschild unter der Kochmulde angegeben. Falls das Gerät für eine andere Gasart als die verfügbare eingestellt ist, siehe Abschnitt “Umstellen auf eine andere Gasart”.

VERWEIS AUF ÖRTLICHE SONDERVORSCHRIFTEN

Gas-Sicherheitsbestimmungen

Es ist vorgeschrieben, dass alle Gasgeräte nur durch konzessionierte Gasinstallateure installiert und angeschlossen werden. Die Installation muss entsprechend den TRGI (Technische Regeln Gasinstallation) sowie den TRF (Technische Regeln Flüssiggas) erfolgen. Die Folgen von fehlerhaften Installationen der Geräte können strafrechtlich geahndet werden. In ihrem eigenen Interesse und zu ihrer eigenen Sicherheit sollten Sie für die Einhaltung dieser Vorschrift Sorge tragen.

HINWEISE ZUM UMWELTSCHUTZ

1. Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar und trägt das Recycling-Symbol , das es als einen Materialtyp ausweist, der den lokalen Abfall-Sammelstellen zu übergeben ist.

2. Produkt

Dieses Gerät ist der EG-Richtlinie 2002/96/EG für Elektro- und Elektronik-Altgeräte (WEEE) entsprechend gekennzeichnet. Durch eine vorschriftsmäßige Entsorgung tragen Sie zum Umweltschutz bei und vermeiden potentielle Unfallgefahren, die bei einer unsachgemäßen Entsorgung des Produktes entstehen können.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist. Geben Sie es stattdessen an einer Sammelstelle für recyclefähiges elektrisches und

elektronisches Material ab. Die Entsorgung des Gerätes muss gemäß den lokalen Umweltvorschriften zur Abfallbeseitigung erfolgen. Für genauere Information für das Behandeln, Entsorgen und Recycling dieses Gerätes wenden Sie sich bitte an Ihre örtliche Verwaltungsstelle, Ihre Müllabfuhr oder den Händler, bei dem Sie das Gerät gekauft haben.

Konformitätserklärung

• Die Kochmulde ist entsprechend folgender Richtlinien entwickelt und hergestellt worden:

- Sicherheitsvorschriften der EG-Richtlinie “Gas” 90/396

- Sicherheitsanforderungen der Niederspannungs - Richtlinie 2006/95/CE (die die Bestimmungen 73/23/CEE und folgende Zusätze ersetzt).

- Schutzvorschriften der EG-Richtlinie “EMV” 89/336

- Vorschriften der EG-Richtlinie 93/68

• Diese Kochmulde ist für den Kontakt mit Lebensmitteln geeignet und entspricht den EG-Richtlinien Nr. 1935/2004.

HINWEIS:

• Unsachgemäßer Gebrauch der Roste kann die Kochmulde beschädigen. Die Roste nicht umgekehrt auf die Kochmulde legen und/oder auf der Kochmulde schleifen lassen.

• Verwenden Sie bei Kochmulden mit Glaskeramikoberfläche nie:

- Grillroste aus Gusseisen, Töpfe und Pfannen aus Ton

- Rostaufsetzer (wie z. B. Drahtnetze)

- Zwei Kochstellen für denselben Topf

• Bei längerer Benutzung des Gerätes kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters oder Erhöhung der Absaugleistung der Abzugshaube).

• Der Backofen darf ohne Aufsicht weder von Kindern noch von Personen mit herabgesetzten körperlichen, sensuellen oder mentalen Fähigkeiten oder ohne die erforderliche Erfahrung und Kenntnis benutzt werden, es sei denn, sie wurden durch für ihre Sicherheit verantwortliche Personen entsprechend eingewiesen.

• Halten Sie während des Betriebs der Kochmulde Kinder vom Gerät fern und lassen Sie die Kinder nicht mit den Bedienknöpfen oder anderen Geräteteilen spielen. Achtung: Die Gummifüße der Topfhalterung können von kleinen Kindern verschluckt werden. Achten Sie nach der Reinigung der Topfhalterungen auf den korrekten Sitz der Gummifüße.

• Vor si ch t: Die Glasabdeckung (falls vorhanden) kann bei Überhitzung zerspringen. Bevor Sie die Abdeckung schließen, achten Sie darauf, dass alle Brenner ausgeschaltet sind.

Vergewissern Sie sich nach dem Gebrauch, dass die Bedienknöpfe auf die Position OFF gedreht sind, und drehen Sie den Gashahn oder das Ventil der Gasflasche zu

MONTAGE

TECHNISCHE INFORMATIONEN FÜR DEN INSTALLATEUR

• Diese Kochmulde kann in eine Arbeitsplatte mit einer Stärke von 20 bis 40 mm eingelassen werden.

• Ist unter der Kochmulde kein Backofen vorgesehen, muss dort ein Trennboden angebracht werden, der

mindestens ebenso so groß wie die Aussparung der Arbeitsplatte ist. Der Trennboden ist in einem Höchstabstand von 150 mm von der Oberseite der Arbeitsplatte zu installieren, der Abstand von der Unterseite der Kochmulde muss dabei jedoch mindestens 20 mm betragen. Falls Sie einen Backofen unter der Kochmulde installieren möchten, verwenden Sie nur ein mit einem Kühlsystem ausgestattetes Whirlpool-Produkt. Der Hersteller ist von jeder Haftung freigestellt, wenn unter der Kochmulde eine Backofen einer anderen Marke eingebaut wird.

• Achten Sie vor der Installation darauf, dass:

- die Gegebenheiten der lokalen Gasversorgung (Gasart und Gasdruck) mit den Einstellungen der Kochmulde

vereinbar sind (siehe Typschild und Düsentabelle).

- Die Außenseiten der an die Kochmulde angrenzenden Einbaumöbel oder Geräte müssen gemäß örtlicher Vorschriften

hitzebeständig sein.

- Verbrennungsprodukte müssen mit Hilfe von speziellen Abzugshauben oder mit elektrischen Wand- und/oder

Fensterlüftern nach außen abgeführt werden.

- Kontinuierliche natürliche Luftumwälzung ist durch eine Wandöffnung von mindestens 100 cm

Wandöffnung muss: a) permanent und in einer Außenwand des zu belüftenden Raums angebracht sein; b) so beschaffen sein, dass sie weder von außen noch von innen (und auch nicht zufällig) verstopft werden kann; c) durch Kunststoff-, Metallgitter oder ähnliches geschützt sein, wobei dieser Schutz jedoch nicht die o. a. effektive

Entlüftungsfläche reduzieren darf; d) in Bodennähe so angebracht sein, dass der Betrieb der Abzugsanlage nicht gestört wird.

zu gewährleisten. Die

Page 3

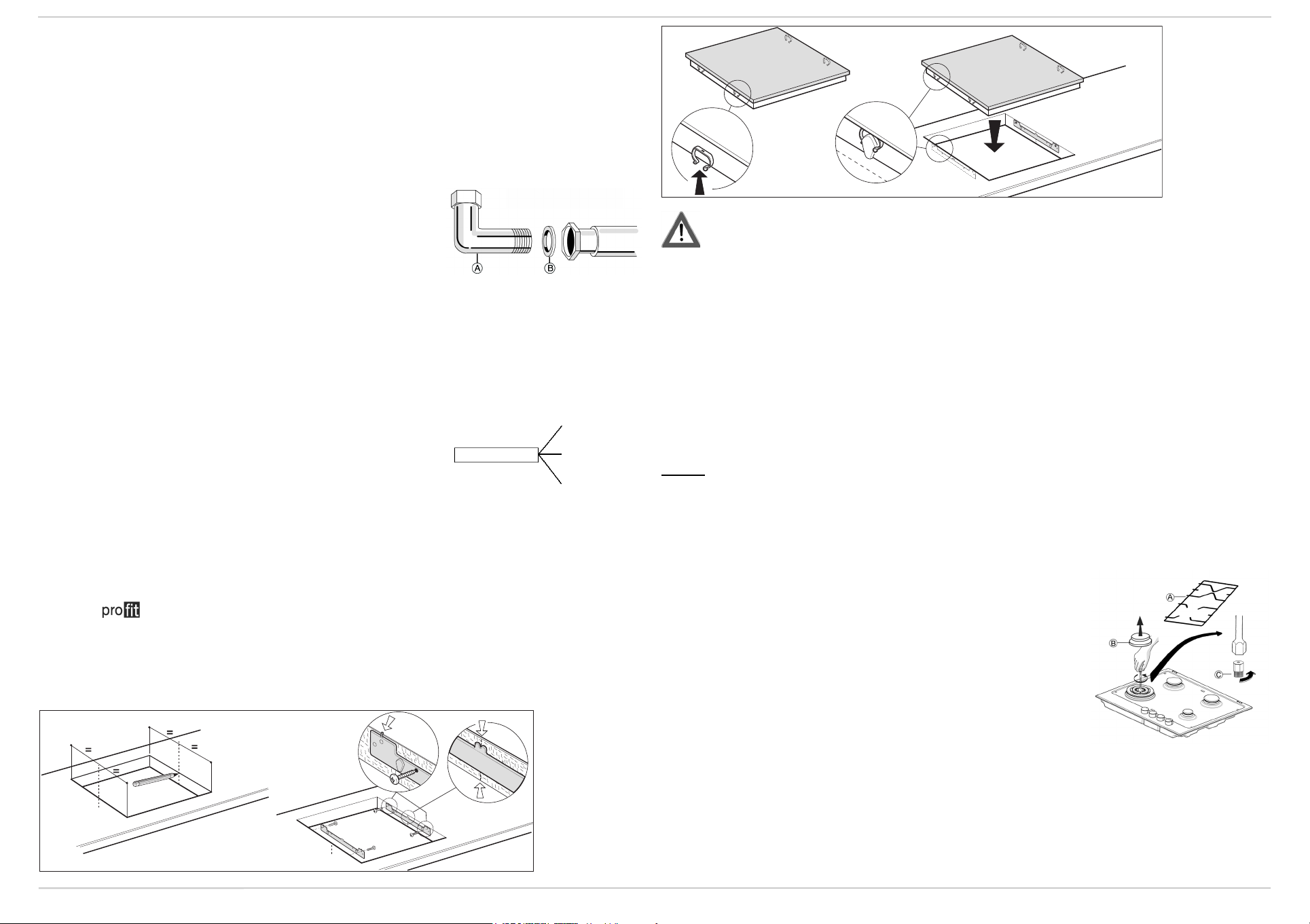

MONTAGE

GASANSCHLUSS

• Der Gasanschluss muss den örtlichen Vorschriften entsprechen.

• Sie können örtliche Sondervorschriften für einige Länder in dem separat beigelegten Blatt “Nationale Sicherheitsvorschriften” finden. Finden Sie darin keine Informationen zu Ihrem Land, bitten Sie den Installateur um genauere Angaben.

• Der Anschluss der Kochmulde an das öffentliche Gasnetz oder eine Gasflasche muss mit einer stabilen Kupfer- oder Stahlleitung und zugelassenen Kupplungen oder mit einem durchgehenden Edelstahl-Schlauch gemäß den örtlichen Vorschriften erfolgen. Die maximale Länge des Schlauches beträgt 2 Meter.

• Setzen Sie vor dem Anschluss des Schlauchs an den Rohrkrümmer (A) die mitgelieferte Dichtungsscheibe (B) in Anlehnung an Norm EN 549 ein.

Abb. 3

Für den Einbau in eine Marmorarbeitsplatte wenden Sie sich bitte an unseren Kundendienst, der Ihnen den Installationskit und die nötigen Anleitungen liefern kann.

•4812 310 19277 Installationskit Marmorplatte.

Abb. 4

Achtung: Bei Verwendung eines Edelstahl-Schlauches muss dieser so montiert werden, dass er keine frei beweglichen Teile der Möbel berührt. Er muss ohne Behinderungen verlegt werden und auf seiner ganzen Länge kontrollierbar sein.

• Suchen Sie nach dem Anschluss an das Gasnetz mit Seifenwasser nach eventuellen undichten Stellen.

ELEKTRISCHER ANSCHLUSS

• Der elektrische Anschluss muss unter Einhaltung der örtlichen Sicherheitsvorschriften vorgenommen werden.

• Die Daten über Spannung und Leistungsaufnahme finden sich auf dem Typenschild.

• Die Erdung dieses Geräts ist gesetzlich vorgeschrieben.

Erde (Gelb/grün)

• Der Hersteller ist nicht haftbar für etwaige durch Missachtung dieser Vorschriften entstandene Verletzungen von Personen und Tieren oder Sachschäden.

• Verwenden Sie bei der Installation der Kochmulde einen einpoligen Stromunterbrecher mit einer Kontakttrennung von mindestens 3 mm.

• Bei Beschädigung darf das Stromkabel nur durch ein Kabel mit identischen Eigenschaften wie das Originalkabel ersetzt werden (Typ H05V2V2-F T90°C oder H05RR-F). Diese Arbeit darf nur von einem qualifizierten Elektriker durchgeführt werden.

Montage

1. Die Klammern (A) an den dafür vorgesehenen Stellen am Rahmen des Kochfeldes montieren (siehe Abb. 3), Abb. 3falls

sie noch nicht montiert sind.

2. Die Mitte der senkrechten Seiten des Ausschnitts messen (Abb. 1)

3. Die Oberseite der Winkel (C) muss mit der Oberseite der Arbeitsplatte bündig sein (Abb. 2).

4. Die Winkel mit den 4 mitgelieferten Schrauben (B) in den vorgesehenen Löchern befestigen.

5. Das Kochfeld in den Ausschnitt einsetzen. Die Klammern (A) müssen an den entsprechenden Gegenstücken der Winkel

einrasten Abb. 4.

4812 310 19277 Installationskit Marmorplatte.

UMSTELLUNG AUF VERSCHIEDENE GASARTEN

Falls das Gerät mit einer anderen Gasart betrieben wird, die von der auf dem Typenschild und dem orangefarbenen Aufkleber angegebenen abweicht, müssen die Düsen ausgewechselt werden.

Entfernen Sie den orangefarbenen Aufkleber und kleben Sie diesen in die Bedienungsanleitung.

Benutzen Sie für die in den Produktangaben angeführten Gasdrücke geeignete Druckregler.

• Die Gasdüsen dürfen nur vom Kundendienst oder einem qualifizierten Fachmann ausgewechselt werden.

• Gasdüsen, die nicht mit den Gerät geliefert werden, müssen beim Kundendienst bestellt werden.

• Stellen Sie die Mindeststufe der Hähne ein.

Hinweis so fest wie möglich angezogen werden.

Sollten Sie Schwierigkeiten beim Drehen der Brennerknöpfe haben, lassen Sie bitte die Brennerhähne durch den Kundendienst austauschen.

: Bei Verwendung von flüssigem Erdölgas (G30/G31) muss die Schraube zur Einstellung der Mindeststufe

AUSTAUSCH DER DÜSEN (siehe Tabelle in den beiliegenden Produktangaben)

•Topfhalterungen (A) entfernen

•Brenner (B) herausheben

• Verwenden Sie einen entsprechend dimensionierten Steckschlüssel, um die zu

ersetzende Düse (C) abzuschrauben.

• Ersetzen Sie sie durch die für die neue Gasart passende Düse. Vor der Installation der Kochmulde befestigen Sie das mit den Düsen gelieferte

Gaseichschild so, dass es die vormaligen Informationen zur Gaseichung überdeckt.

Abb. 1

Abb. 2

Page 4

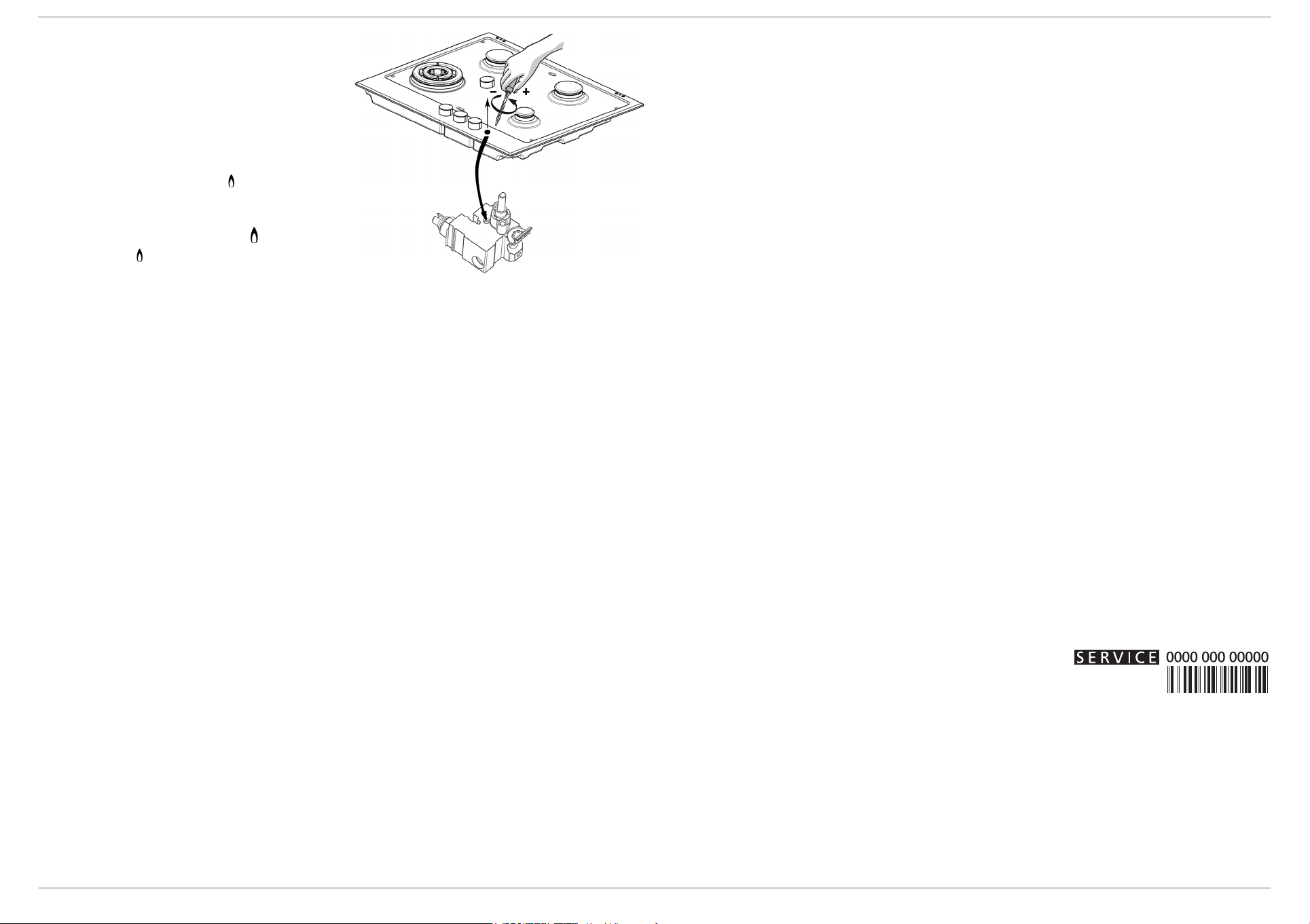

EINSTELLUNG DER MINDESTSTUFE DER HÄHNE

Um sicher zu stellen, dass die Mindeststufe korrekt eingestellt ist, entfernen Sie den Knopf und gehen folgendermaßen vor:

• Ziehen Sie die Schraube an, um die Höhe der Flamme zu reduzieren (-)

• Lockern Sie die Schraube, um die Höhe der Flamme zu vergrößern (+)

Während dieser Feineinstellung muss der Gashahn auf der Minimalstufe stehen (kleine Flamme) .

• Die Brennerluft muss nicht eingestellt werden.

• Zünden Sie jetzt die Brenner und drehen Sie die Einstellknöpfe von der Maximalstufe auf die

Mindeststufe , um die Stabilität der Flamme zu kontrollieren.

Versiegeln Sie nach Beendigung der Feineinstellung mit Siegelwachs oder ähnlichem Material.

PFLEGE UND WARTUNG

Reinigen Sie Ihre Kochmulde nach jedem Gebrauch und entfernen Sie alle übergelaufenen Speisen, um einen optimalen Betrieb derselben sicher zu stellen.

Trennen Sie vor dem Reinigen die Kochmulde immer vom Netz und warten Sie ab, bis sie sich abgekühlt hat.

ERST EINMAL SELBST PRÜFEN

Die Kochmulde funktioniert nicht oder schlecht. Versuchen Sie mithilfe der Anleitungen zur Fehlersuche, die Störung selbst zu beheben, bevor Sie den Kundendienst rufen.

1. Der Brenner wird nicht gezündet oder die Flamme brennt ungleichmäßig

Prüfen Sie:

• Ist die Gas- oder Stromversorgung eingeschaltet und ist insbesondere der Gashahn geöffnet?

• Ist die Gasflasche (Flüssiggas) leer?

• Sind Brenneröffnungen verstopft?

• Sind die Stöpsel verschmutzt?

• Sind alle Brennerteile korrekt eingesetzt?

• Herrscht Zugluft in der Nähe der Kochmulde?

2. Der Brenner bleibt nicht angezündet

Prüfen Sie:

• Wurde beim Anzünden der Knopf lange genug gedrückt, um die Sicherheitsvorrichtung einzuschalten?

• Sind Brenneröffnungen in Nähe der Thermoelemente verstopft?

• Ist der Stöpsel des Thermoelements schmutzig?

• Ist die Mindeststufe des Gases richtig eingestellt (siehe den betreffenden Abschnitt)?

3. Die Behälter stehen nicht standfest

Prüfen Sie:

• Ist der Behälterboden perfekt glatt?

• Ist der Behälter genau auf dem Brenner zentriert?

• Wurden die Roste ausgewechselt oder falsch eingesetzt? Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht oder erneut auftritt, rufen Sie bitte den

Kundendienst an.

REINIGUNG DER OBERFLÄCHE DER KOCHMULDE

• Reinigen Sie alle Emaille- und Glasteile mit warmem Wasser und einer neutralen Lösung.

• Edelstahlflächen können bei Verwendung von kalkhaltigem Wasser oder aggressiven Reinigungsmitteln fleckig werden, wenn sie damit für längere Zeit in Berührung kommen. Übergelaufene Speisen (Wasser, Soßen, Kaffee usw.) sollten sofort vor dem Eintrocknen entfernt werden. Benutzen Sie zum Reinigen warmes Wasser und ein neutrales Reinigungsmittel und trocknen Sie mit einem weichen Tuch oder Lederlappen ab. Entfernen Sie festgebackene Speisereste mit einem Spezialreiniger für Edelstahlflächen.

• Keine scheuernden oder ätzenden Mittel, Bleichlauge oder Topfkratzer benutzen.

• Keine Dampfreiniger benutzen.

• Keine brennbaren Produkte benutzen.

• Keine säurehaltigen oder alkalischen Substanzen wie Essig, Senf, Salz, Zucker oder Zitronensaft auf der Kochmulde zurücklassen.

REINIGEN DER KOCHMULDENTEILE

• Die Roste, Brennerkappen und Brenner können ausgebaut und gereinigt werden.

• Reinigen Sie dieselben sorgfältig von Hand mit warmem Wasser und einem nicht scheuernden Reinigungsmittel von allen Speiseresten und kontrollieren Sie, dass die Brenneröffnungen nicht verstopft sind.

• Gut abspülen und sorgfältig trocknen

• Setzen Sie die Brenner und Brennerkappen wieder richtig in die betreffenden Sitze ein.

• Achten Sie beim Aufsetzen der Roste darauf, dass der Bereich der letzteren mit dem Brenner genau ausgerichtet ist und dass die Brennersockel genau in die Sitze auf der Kochmuldenoberfläche eingepasst sind. Stellen Sie bei Einzelrosten sicher, dass sie auf dem Brenneraufsatz aufliegen.

• Modelle, die über elektrische Zündung und Sicherheitsthermoelemente verfügen, erfordern für den störungsfreien Betrieb sorgfältiges Reinigen der Stöpsel. Kontrollieren Sie diese Bauteile regelmäßig und säubern Sie dieselben mit einem feuchten Tuch. Entfernen Sie angebackene Speisereste mit einem Zahnstocher oder einer Nadel.

Hinweis: Um Schäden an der Elektrozündung zu vermeiden, diese nicht betätigen, wenn der Brenner zerlegt ist.

KUNDENDIENST

Vergewissern Sie sich, bevor Sie den Kundendienst rufen, dass Sie folgende Informationen zur Hand haben:

- Art des Fehlers oder der Störung;

- das genaue Modell (das Sie der Produktbeschreibung und dem Garantieschein entnehmen können);

- die Servicenummer, die nach dem Wort SERVICE auf dem Typenschild unter dem Kochfeld und in dem Garantieschein angegeben ist;

- Ihre vollständige Anschrift und Telefonnummer.

Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an den Kundendienst eines Vertragshändlers, wie in den Garantiebestimmungen festgelegt.

Hinweis: Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und die Qualität des Produktes beeinträchtigen.

Hersteller: Whirlpool Europe S.r.l. Viale G. Borghi, 27 21025 Comerio (VA) ITALIEN
