Whirlpool TGV 3412-1 SW, TGV 3412 SW PROGRAM CHART

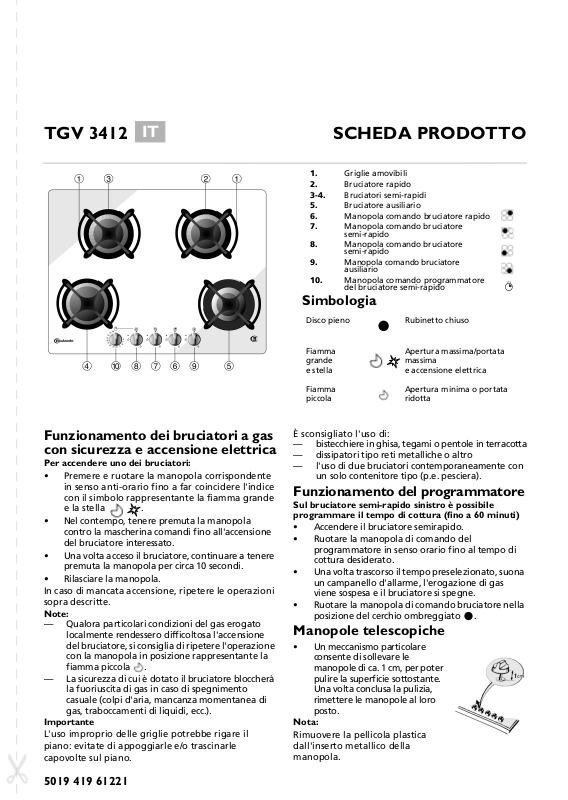

TGV 3412 SCHEDA PRODOTTO

Griglie amovibili

Bruciatore rapido

3-4.

Bruciatori semi-rapidi

Bruciatore ausiliario

Manopola comando bruciatore rapido

Manopola comando bruciatore semi-rapido

Manopola comando bruciatore ausiliario

10.

Manopola comando programmatore del bruciatore semi-rapido

Simbologia

Disco pieno Rubinetto chiuso

Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica

Per accendere uno dei bruciatori:

 Premere e ruotare la manopola corrispondente

in senso anti-orario fino a far coincidere l'indice con il simbolo rappresentante la fiamma grande e la stella .

 Nel contempo, tenere premuta la manopola

contro la mascherina comandi fino all'accensione del bruciatore interessato.

 Una volta acceso il bruciatore, continuare a tenere

premuta la manopola per circa 10 secondi.

 Rilasciare la manopola. In caso di mancata accensione, ripetere le operazioni sopra descritte.

Note:

 Qualora particolari condizioni del gas erogato

localmente rendessero difficoltosa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola in posizione rappresentante la fiamma piccola .

 La sicurezza di cui è dotato il bruciatore bloccherà

la fuoriuscita di gas in caso di spegnimento casuale (colpi d'aria, mancanza momentanea di gas, traboccamenti di liquidi, ecc.).

Importante

L'uso improprio delle griglie potrebbe rigare il piano: evitate di appoggiarle e/o trascinarle capovolte sul piano.

Fiamma grande e stella

Fiamma piccola

È sconsigliato l'uso di:  bistecchiere in ghisa, tegami o pentole in terracotta  dissipatori tipo reti metalliche o altro  l'uso di due bruciatori contemporaneamente con

un solo contenitore tipo (p.e. pesciera).

Apertura massima/portata massima e accensione elettrica

Apertura minima o portata ridotta

Funzionamento del programmatore

Sul bruciatore semi-rapido sinistro è possibile programmare il tempo di cottura (fino a 60 minuti)

 Accendere il bruciatore semirapido.  Ruotare la manopola di comando del

programmatore in senso orario fino al tempo di cottura desiderato.

 Una volta trascorso il tempo preselezionato, suona

un campanello d'allarme, l'erogazione di gas viene sospesa e il bruciatore si spegne.

 Ruotare la manopola di comando bruciatore nella

posizione del cerchio ombreggiato .

Manopole telescopiche

 Un meccanismo particolare

consente di sollevare le manopole di ca. 1 cm, per poter pulire la superficie sottostante. Una volta conclusa la pulizia, rimettere le manopole al loro posto.

Nota:

Rimuovere la pellicola plastica dall'inserto metallico della manopola.

5019 419 61221

DIMENSIONI DEL PIANO E DEL PIANALE

Nota:

Se la distanza A tra i pensili della cucina è compresa tra 660 mm e 680 mm, l'altezza B deve essere di almeno 520 mm. Se la distanza A tra i pensili della cucina è maggiore della larghezza del piano di cottura, l'altezza B deve essere di almeno 400 mm. Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

Tipo di gas utilizzato

GAS NATURALE (Metano) G 20 GAS DI PETROLIO LIQUEFATTO (Bombola) G 30 GAS DI PETROLIO LIQUEFATTO (Bombola) G 31

Tipo di gas utilizzato

G 20 20 mbar 4 gas 7,30 695 l/h 14,6 G 25 28-30 mbar 4 gas 7,30 531 g/h 14,6 G 31 37 mbar 4 gas 7,30 521 g/h 14,6

Tipo di bruciatore

rapido semirapido ausiliario

Apparecchio modello

Iniettore marcatura

129 108

85 65 50

Portata termica totale nominale Pcs-kW

Portata termica nominale Pcs-kW

3,00 1,90 1,00

3,00 1,65 1,00

Consumo nominale

286 l/h 157 l/h

95 l/h

218 g/h 120 g/h

73 g/h

214 g/h 118 g/h

71 g/h

Consumo totale nominale

Portata termica ridotta Pcs-kW

0,60 0,35 0,30

Pressione del gas

min. nom. max.

17 20 25

20 28-30 35

25 37 45

Aria necessaria alla combustione
