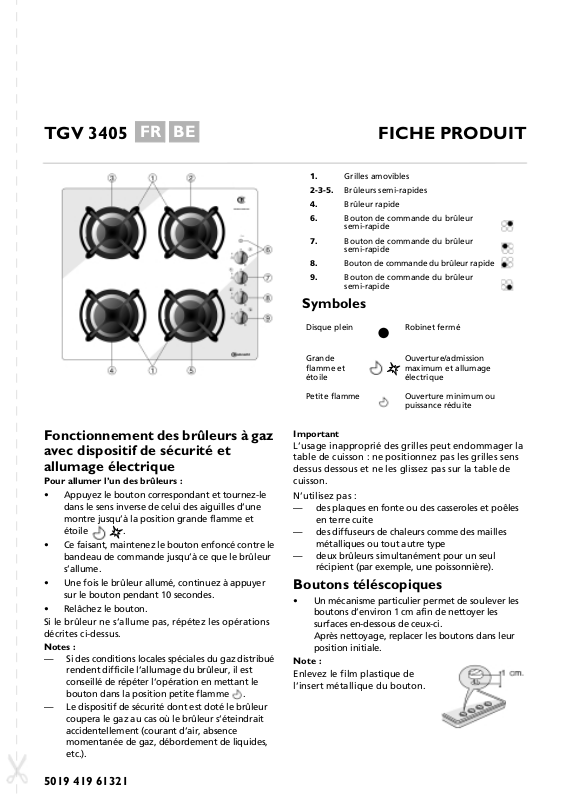

TGV 3405 FICHE PRODUIT

FR BE

Grilles amovibles

2-3-5.

Brûleurs semi-rapides

Brûleur rapide

Bouton de commande du brûleur semi-rapide

Bouton de commande du brûleur rapide

Bouton de commande du brûleur semi-rapide

Symboles

Disque plein Robinet fermé

Fonctionnement des brûleurs à gaz avec dispositif de sécurité et allumage électrique

Pour allumer lun des brûleurs :

• Appuyez le bouton correspondant et tournez-le dans le sens inverse de celui des aiguilles d’une montre jusqu’à la position grande flamme et étoile .

• Ce faisant, maintenez le bouton enfoncé contre le bandeau de commande jusqu’à ce que le brûleur s’allume.

• Une fois le brûleur allumé, continuez à appuyer sur le bouton pendant 10 secondes.

• Relâchez le bouton.

Si le brûleur ne s’allume pas, répétez les opérations décrites ci-dessus.

Notes :

— Si des conditions locales spéciales du gaz distribué

rendent difficile l’allumage du brûleur, il est conseillé de répéter l’opération en mettant le bouton dans la position petite flamme .

— Le dispositif de sécurité dont est doté le brûleur

coupera le gaz au cas où le brûleur s’éteindrait accidentellement (courant d’air, absence momentanée de gaz, débordement de liquides, etc.).

Grande flamme et étoile

Petite flamme Ouverture minimum ou

Important

L’usage inapproprié des grilles peut endommager la table de cuisson : ne positionnez pas les grilles sens dessus dessous et ne les glissez pas sur la table de cuisson.

N’utilisez pas : — des plaques en fonte ou des casseroles et poêles

en terre cuite

— des diffuseurs de chaleurs comme des mailles

métalliques ou tout autre type

— deux brûleurs simultanément pour un seul

récipient (par exemple, une poissonnière).

Ouverture/admission maximum et allumage électrique

puissance réduite

Boutons téléscopiques

• Un mécanisme particulier permet de soulever les boutons d’environ 1 cm afin de nettoyer les surfaces en-dessous de ceux-ci. Après nettoyage, replacer les boutons dans leur position initiale.

Note :

Enlevez le film plastique de l’insert métallique du bouton.

5019 419 61321

DIMENSIONS DE LA TABLE DE CUISSON

ET DU PLAN DE TRAVAIL (mm)

NOTE : Avant d’installer une hotte au-dessus de la table de cuisson, veuillez vous

référer au manuel d’utilisation de la hotte qui spécifie les distances adéquates.

TABLEAU DES INJECTEURS CATEGORIE II2E+3+

Type de gaz utilisé

GAZ NATUREL (Méthane) G 20

GAZ NATUREL (Groningue) G 25

GAZ DE PETROLE LIQUEFIE (Bonbonne) G 30

GAZ DE PETROLE LIQUEFIE (Bonbonne) G 31

Type de gaz utilisé

G 20 20 mbar 4 feux gaz 7,95 757 l/h 15,9 G 25 25 mbar 4 feux gaz 7,37 818 l/h 14,7 G 30 28-30 mbar 4 feux gaz 7,95 578 g/h 15,9 G 31 37 mbar 4 feux gaz 7,95 568 g/h 15,9

Type de brûleur

rapide semi-rapide

Modèle de l’appareil

Marque de l’injecteur

128

85 65

Puissance thermique nominale Pcs-kW

3,00 1,65

2,78 1,53

3,00 1,65

Puissance thermique nominale Pcs-kW

Consommation nominale

286 l/h 157 l/h

308 l/h 170 l/h

218 g/h 120 g/h

214 g/h 118 g/h

Puissance thermique réduite Pcs-kW

0,85 0,52

Consommation totale nominale

Pression du gaz

min. nom. max.

17 20 25

20 25 30

20 28-30 35

25 37 45

Air nécessaire à la combustion m
