Page 1

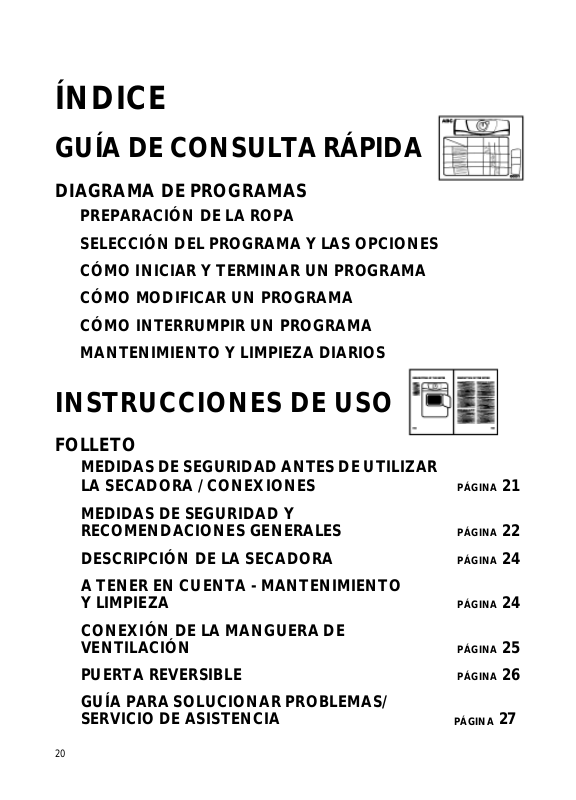

ÍNDICE
GUÍA DE CONSULTA RÁPIDA
DIAGRAMA DE PROGRAMAS
PREPARACIÓN DE LA ROPA
SELECCIÓN DEL PROGRAMA Y LAS OPCIONES
CÓMO INICIAR Y TERMINAR UN PROGRAMA
CÓMO MODIFICAR UN PROGRAMA
CÓMO INTERRUMPIR UN PROGRAMA
MANTENIMIENTO Y LIMPIEZA DIARIOS
INSTRUCCIONES DE USO
FOLLETO
MEDIDAS DE SEGURIDAD ANTES DE UTILIZAR
LA SECADORA / CONEXIONES
MEDIDAS DE SEGURIDAD Y
RECOMENDACIONES GENERALES
DESCRIPCIÓN DE LA SECADORA
A TENER EN CUENTA - MANTENIMIENTO
Y LIMPIEZA
CONEXIÓN DE LA MANGUERA DE
VENTILACIÓN
PUERTA REVERSIBLE
GUÍA PARA SOLUCIONAR PROBLEMAS/
SERVICIO DE ASISTENCIA
20
PÁGINA
PÁGINA
PÁGINA
PÁGINA
PÁGINA
PÁGINA
PÁGINA
21
22
24
24
25
26
27
Page 2
MEDIDAS DE SEGURIDAD ANTES DE UTILIZAR
LA SECADORA / CONEXIONES
1. Desembalaje e inspección
Desembale la secadora y revísela para ver si está
•
intacta. Si no está seguro, no la utilice. Contacte con
su proveedor o con el servicio de asistencia.
Las piezas del embalaje (bolsas de plástico, trozos
•
de poliestireno, etc.) pueden ser peligrosas y deben
quedar fuera del alcance de los niños.
Si el aparato ha sido expuesto al frío antes de ser
entregado, déjelo a temperatura ambiente durante
unas horas antes de ponerlo en funcionamiento.
2. Conexiones eléctricas
Las conexiones eléctricas requieren un técnico
•
cualificado que conozca y aplique las instrucciones
del fabricante y las normas de seguridad.
Toda conexión debe cumplir con los requisitos de
•
la compañía de electricidad.
El voltaje, la potencia y los fusibles de protección
•
necesarios se leen en la placa de datos que se
encuentra en la parte trasera de la secadora.
El fabricante no aceptará ninguna responsabilidad
•
por daños personales ni materiales producidos por
no seguir estas instrucciones.
Por ley la secadora debe estar conectada a la tierra.
•
No deben utilizarse prolongaciones ni adaptadores
•
múltiples.
No utilice tomas de corriente portátiles.
•
Antes de someter la secadora a mantenimiento hay
•
que desenchufarla de la red.
No debe utilizar la secadora si ha sido dañada
•
durante el transporte. Póngase en contacto con el
personal del servicio de asistencia técnica.
Solamente el servicio de asistencia técnica está
•
autorizado a sustituir el cable de conexión a la red.
Después de la instalación, se debe garantizar el acceso
•
al cable eléctrico, a menos de que se disponga de un
interruptor para desconectar todos los polos.
3. Instalación
La secadora no se debe instalar en condiciones
•
ambientales extremas, como: falta de ventilación,
temperaturas inferiores a 5 °C o superiores a 35 °C.
El aparato no debe colocarse tras una puerta con
•
llave, corredera o con una bisagra en el lado
opuesto al de la secadora, de manera que impida
abrir la puerta de la secadora completamente.
No se debe colocar la secadora sobre una alfombra de
•
pelo largo.
El cable de conexión a la red eléctrica no debe
•
quedar atrapado entre la secadora y la pared.
El aire de salida no debe enviarse a un conducto de
•
descarga utilizado para gases de escape de aparatos
de gas u otros combustibles.
Compruebe que las aperturas de la entrada de aire
•
no estén obstruidas.
Estabilidad:
La secadora se nivela ajustando los cuatro pies.
Para comprobar si está nivelada debe utilizarse un
instrumento de nivelación.
Para empotrar la secadora
Por razones de seguridad, no quite la encimera.
•
Conecte la secadora a un sistema de ventilación
•
externo para evitar que el vapor dañe los muebles
con el transcurso del tiempo.
Kit de superposición
La secadora puede instalarse sobre lavadoras de
carga frontal. Póngase en contacto con el
comerciante o el Servicio de Asistencia Técnica.
Espacio mínimo necesario:
Anchura: 600 mm
Altura: 855 mm
Profundidad: 560 mm
21
Page 3
MEDIDAS DE SEGURIDAD Y
RECOMENDACIONES GENERALES
Cuando la rejilla del filtro de pelusas está atascada,
1. Embalaje
El material de embalaje es 100% reciclable, como
lo indica el símbolo correspondiente .
2. Consejos para ahorrar energía
Seque cargas completas: escogiendo el tipo de ropa y
•
el tiempo de secado o el programa más adecuados.
Como el drenaje de la lavadora es mecánico y
•
requiere energía, se aconseja centrifugar la ropa en la
lavadora con la máxima velocidad. De esta manera se
ahorra tiempo y energía en el ciclo de secado.
No deje que la ropa se reseque.
•
Limpie el filtro de pelusas después de
•
secado.
Instale la secadora en una habitación con temperatura
•
ambiente entre 15 y 20ºC. Si la temperatura es
superior, mantenga la habitación ventilada.
Seleccione el programa y el tiempo de secado más
•
adecuados.
Seleccione la opción suave solamente si la carga es
•
pequeña.
La ropa de algodón, por ejemplo, puede secarse
•
junta sin separar para planchar y para guardar.
Comience con un programa y un tiempo para
planchar. Cuando termine el ciclo, extraiga la ropa
que desea planchar y seque el resto con un
programa para guardar.
3. Cómo desechar el embalaje y la secadora vieja:
Esta secadora está hecha con materiales
reutilizables. Debe desecharse con arreglo a las
normas locales sobre manejo de residuos.
Antes de dejarla hay que cortar el cable de
•
alimentación para que no se pueda volver a enchufar.
4. Vigile a los niños:
No permita que jueguen con la secadora.
5. Recomendaciones generales:
La secadora sólo debe utilizarse para secar material
•
textil lavado con agua.
Ponga el selector de programas en “0” cada vez que
•
termine un ciclo. De esta manera se evita que la
secadora se encienda de forma accidental.
Antes de someter la secadora a mantenimiento o
•
limpiarla hay que desenchufarla de la red.
Límpiela por fuera con un paño húmedo y
•
detergente neutro.
No emplee detergentes abrasivos.
•
Quite las pelusas de la junta de la puerta con un
•
paño húmedo.
cada
ciclo de
•
lávela con agua corriente y un cepillo suave.
Como parte de las pelusas pasan por el filtro, de vez
•
en cuando hay que limpiar a fondo la zona del filtro
con un cepillo, un paño húmedo o una aspiradora.
Si necesita sustituir el cable de conexión puede
•
adquirirlo en el Servicio de Asistencia Técnica. La
sustitución del cable de alimentación debe hacerla
un técnico cualificado.
6. Para minimizar el riesgo de incendio en
la secadora, siga estas indicaciones:
No utilice agentes limpiadores inflamables.
•
No utilice la secadora si se han usado productos
•
químicos industriales en el lavado.
No introduzca en la secadora prendas tratadas o
•
contaminadas con pulverizadores o líquidos de
limpieza inflamables, como petróleo, aceite de
cocinar o aerosoles.
Las prendas que se hayan ensuciado con sustancias
•
como aceite de cocina, acetona, alcohol, gasolina,
keroseno, quitamanchas, turpentina, cera y
limpiadores de cera, deberán lavarse en agua caliente
con una cantidad suplementaria de detergente antes
de secarlas en la secadora.
Las prendas manchadas con aceite pueden incendiarse
•
de forma espontánea; en especial si se exponen a
fuentes de calor como una secadora. Las prendas se
calientan y producen una reacción oxidante en el
aceite. La oxidación crea calor. Si el calor no puede
evacuarse, las prendas pueden calentarse hasta el
punto de incendiarse. Apilar, amontonar o guardar
prendas manchadas con aceite puede impedir la
evacuación del calor y provocar un incendio.
El aparato no debe ser utilizado por personas
•
(incluidos los niños) con capacidad física, sensorial o
mental reducida, o bien sin experiencia y
conocimientos, a menos que estén supervisados o
hayan recibido formación sobre el uso del aparato por
parte de la persona responsable de su seguridad. No
permita que los niños jueguen con la secadora.
Si no se puede evitar que los tejidos contengan
•
aceite vegetal o de cocina, o bien, se han
contaminado con productos para el cuidado del
cabello, antes de introducirlos en la secadora, lave
la ropa con agua caliente y una cantidad
suplementaria de detergente. Esto reducirá, pero
no eliminará, el peligro.
No seque prendas que no se han lavado.
•
22
Page 4
Las prendas de goma espuma (espuma de látex),
•
gorros de ducha, prendas impermeables, artículos
forrados con goma y prendas o almohadas rellenas
de almohadillas de goma espuma no deben secarse
en la secadora.
Los suavizantes y productos similares deben utilizarse
•
siguiendo las instrucciones de su fabricante.
No deje encendedores en los bolsillos.
•
Nunca utilice ni guarde materiales inflamables cerca
•
de la secadora.
•
•
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/CE del Parlamento Europeo y del
Consejo sobre residuos de aparatos eléctricos y
electrónicos (RAEE).
La correcta eliminación de este producto evita
consecuencias negativas para el medioambiente y la salud.
¡Cuidado! El panel trasero puede estar caliente.
Declaración de conformidad CE
Esta secadora está diseñada, fabricada y distribuida
con arreglo a los requisitos de las directivas de
seguridad CE:
Directiva 2006/95/CE del parlamento europeo y
•
del consejo de 12 de diciembre de 2006 relativa
a la aproximación de las legislaciones de los
Estados miembros sobre el material eléctrico
destinado a utilizarse con determinados límites
de tensión.
Directiva 2004/108/CE del parlamento europeo
•
y del consejo de 15 de diciembre de 2004 relativa
a la aproximación de las legislaciones de los
Estados miembros en materia de compatibilidad
electromagnética.
El símbolo que figura en el producto, o en los
documentos que acompañan al producto, indica que este
electrodoméstico no deberá ser tratado como un residuo
doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales
para eliminación de residuos.
Para obtener información más detallada sobre el
tratamiento, recuperación y reciclaje de este producto,
póngase en contacto con el ayuntamiento, con el
servicio de eliminación de residuos urbanos o la tienda
donde adquirió el producto.
Es un modelo doméstico que debe utilizarse para el
•
uso previsto por el fabricante.
POR FAVOR, LEA ESTE FOLLETO
DE INSTRUCCIONES
23
Page 5
DESCRIPCIÓN DE LA SECADORA
Encimera
A.
Clavija de contacto
B.
Puerta
C.
Para abrir la puerta:
tire del asa
Para cerrar la puerta:
empújela con suavidad.
Filtro
D.
A
B
D
C
A TENER EN CUENTA - MANTENIMIENTO Y
LIMPIEZA
EN CADA CICLO DE SECADO
• Hay que limpiar el filtro de pelusas al final
de cada ciclo de secado.
Abra la puerta.
Tire del filtro hacia arriba.
Quite las pelusas con un cepillo blando o con las
manos.
Vuelva a colocar el filtro haciendo presión.
CADA TRES MESES
Limpie la ventosa y la conexión con regularidad
•
para evitar el bloqueo debido a las pelusas o a
objetos extraños.
24
Page 6
CONEXIÓN DE LA MANGUERA DE VENTILACIÓN
Normalmente no se suministran de serie la manguera y el adaptador;
debe utilizarse el kit de accesorios, disponible a través de su proveedor
y de nuestro Servicio de Asistencia.
Instalación de la manguera de ventilación
Extienda una toalla o el cartón del embalaje a la derecha de la
A.
secadora.
Vuelque la secadora hacia la derecha (vista de frente) apoyándola
B.
sobre la toalla o el cartón.
Coloque el adaptador en la manguera con una ligera presión (véase
C.
la figura). Enganche el adaptador de la manguera de ventilación en
la conexión que hay bajo la secadora y fíjelo con las agarraderas
previstas a estos efectos.
Salida de ventilación
La manguera tiene una longitud total de 3 m (incluidos los codos)
•
y su diámetro interno mide 10 cm.
Cuando la secadora se instala sobre la lavadora la manguera de
•
ventilación no debe quedar colgando. Debe quedar horizontal o
hacia arriba.
No debe conectarse a sistemas de ventilación protegidos por
•
mosquiteros. porque si el mosquitero se atasca la secadora puede
tener problemas de funcionamiento.
No conecte la manguera de ventilación a una chimenea o a un
•
conducto de un extractor de ventilación mecánica.
No debe conectarse la manguera al sistema de calefacción. La
•
manguera se puede conectar solamente con sistemas de
ventilación aislados contra la humedad.
Asegúrese de que la ventilación sea correcta para evitar el reflujo
•
de gases a la habitación, incluso los producidos por otros aparatos
o por incendios.
Cómo utilizar la secadora sin manguera de ventilación
La secadora se puede utilizar sin manguera de ventilación
•
solamente si el cuarto es amplio y está bien ventilado.
La habitación debe mantenerse libre de polvo y pelusas.
•
El fondo de la secadora debe quedar como mínimo a 10 cm de la pared.
C
Secadora colocada cerca de la pared; ventilación hacia la
derecha o la izquierda
Instale la secadora utilizando el kit bidireccional, que venden los
proveedores.
IMPORTANTE
Por ejemplo, alternativa de uso.
• No debe conectarse a sistemas de ventilación protegidos
por mosquiteros. porque si el mosquitero se atasca la
secadora puede tener problemas de funcionamiento.
25
Page 7
PUERTA REVERSIBLE
Puerta reversible
A. Desenchufe la secadora.
Abra la puerta.
B.
Con una llave haga girar 90° la clavija de contacto que está en la
C.
parte superior de la puerta y extráigala.
Afloje los dos tornillos de la bisagra de la puerta y quite la puerta.
D.
Afloje los tornillos inferior y superior de la cerradura de la puerta.
E.
C
C
Para quitar la cerradura: Haga presión con el destornillador en la
F.
pestaña de la abertura superior y tire de la cerradura.
Para montar la puerta del otro lado:
G.
Sujete la puerta con los 2 tornillos.
H.
Coloque la cerradura y bloquéela.
I.
Apriete los dos tornillos de la cerradura.
J.
Vuelva a colocar la clavija de contacto en la cara interna de la
K.
puerta (superior).
26
D
E
F
E
Page 8
GUÍA PARA SOLUCIONAR PROBLEMAS/
SERVICIO DE ASISTENCIA
Guía para solucionar problemas
Si la secadora presenta alguna anomalía de
funcionamiento, se ruega verificar y tratar
de resolver lo siguiente antes de acudir al
Servicio de Asistencia:
El secado dura demasiado / La ropa no sale
bien seca:
¿El programa es adecuado?
•
¿Cargó ropa demasiado mojada (la lavadora
•
centrifugó a menos de 800 rpm)?
¿El filtro está atascado (el piloto luminoso del filtro
•
está encendido)?
¿Están encendidos los pilotos de FIN de programa o
•
Antiarrugas? - Ha terminado el ciclo de secado y se
pueden sacar las prendas de la secadora.
L
a secadora no funciona:
(después de un fallo de corriente o un corte
de corriente hay que volver a presionar el
botón de Inicio (Pausa)).
¿Está bien enchufada?
•
¿Hay corriente eléctrica?
•
¿Se dispararon los fusibles de la red?
•
¿La puerta está bien cerrada?
•
¿El programa está seleccionado?
•
¿Está seleccionada la opción de inicio retardado?
•
¿Ha presionado el botón
•
Inicio (Pausa)
?
El piloto luminoso del filtro está encendido:
¿El filtro está limpio?
•
¿La manguera de ventilación está atascada?
•
¿El adaptador exterior de la manguera de
•
ventilación está atascado?
Servicio de Asistencia
Si después de haber inspeccionado y resuelto
todos estos problemas el fallo no
desaparece, apague la secadora y llame al
servicio de asistencia técnica teniendo a
mano la garantía.
Prepárese para describir:
El tipo de fallo.
•
El tipo y el modelo de secadora.
•
El código de servicio (el número que aparece en la
•
placa de datos después de la palabra Servicio) que
queda a la derecha al abrir la puerta.
Su dirección completa y número de teléfono.
•
27
Loading...
