Page 1

NLGB

RIHORIHO

Whirlpool Electronic

Gebruikershandboek

RIHORIHO

User manual

Benutzerhandbuch

Mode d’emploi

Page 2

Page 3

Whirlpool Electronic - Gebruikershandboek

Installatie- en bedieningshandleiding RIHO baden (whirlpools)

Inhoudsopgave

HoofdstukOmschrijving Pag.

1.0Installatie RIHO baden (whirlpools).1

1.1

1.2Whirlpool installatie.2

1.3Aflevering .2

1.4Voorbereidende werkzaamheden.2

1.5Bad installatie.3

1.5.1Ventilatierooster.5

1.5.2Inspectieluik(en).5

1.5.3Panelen.6

1.5.4Warm en koud watertoevoer.6

1.5.5Waterafvoer.6

1.5.6Elektrische aansluiting.6

1.5.7Potentiaal vereffening.6

1.5.8Dipswitch instellingen.7

Veiligheidsvoorschriften voor badkamers.1

2.0RIHO Acrylaat baden (Whirlpools).7

3.0Onderhoud.7

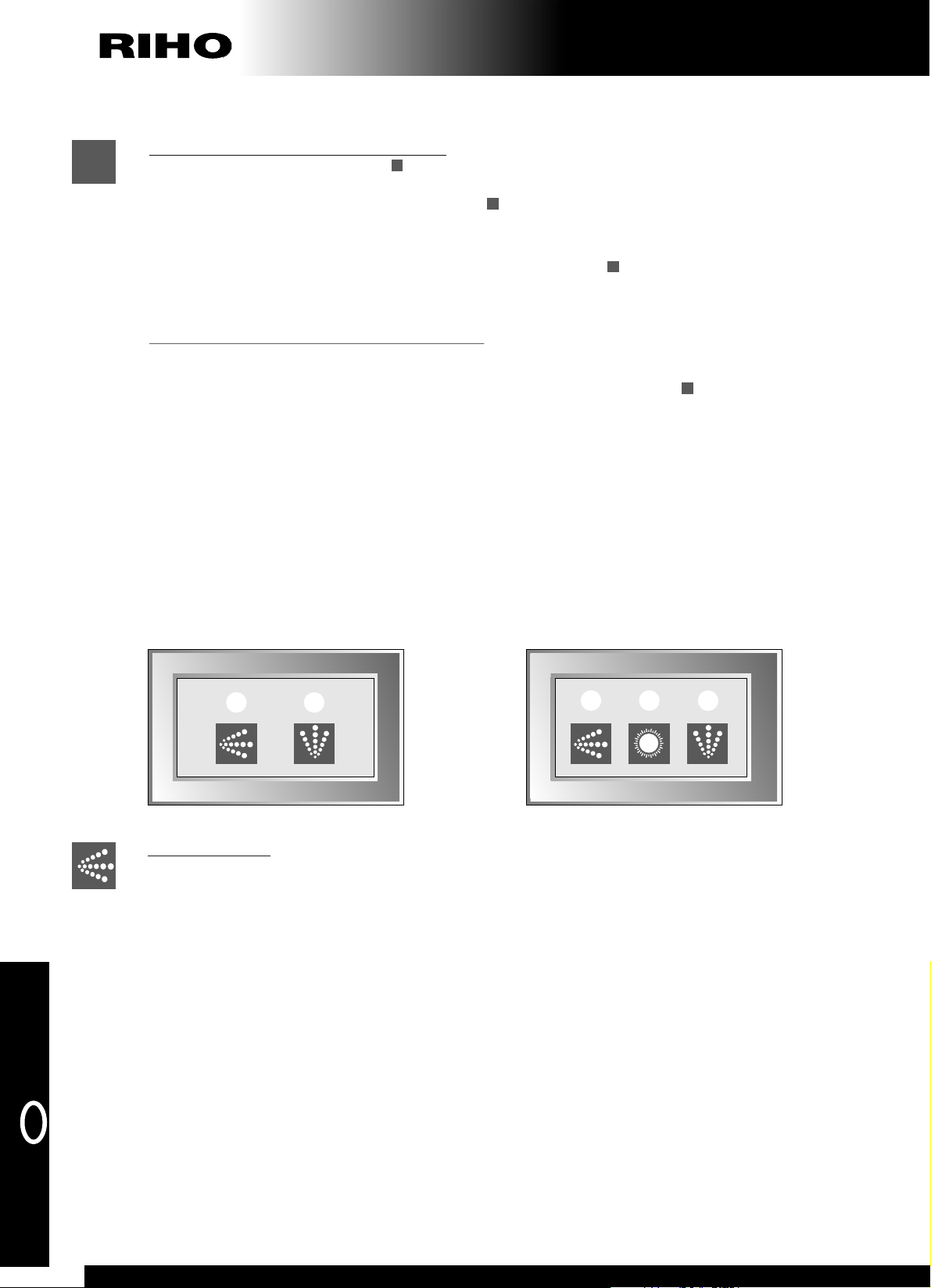

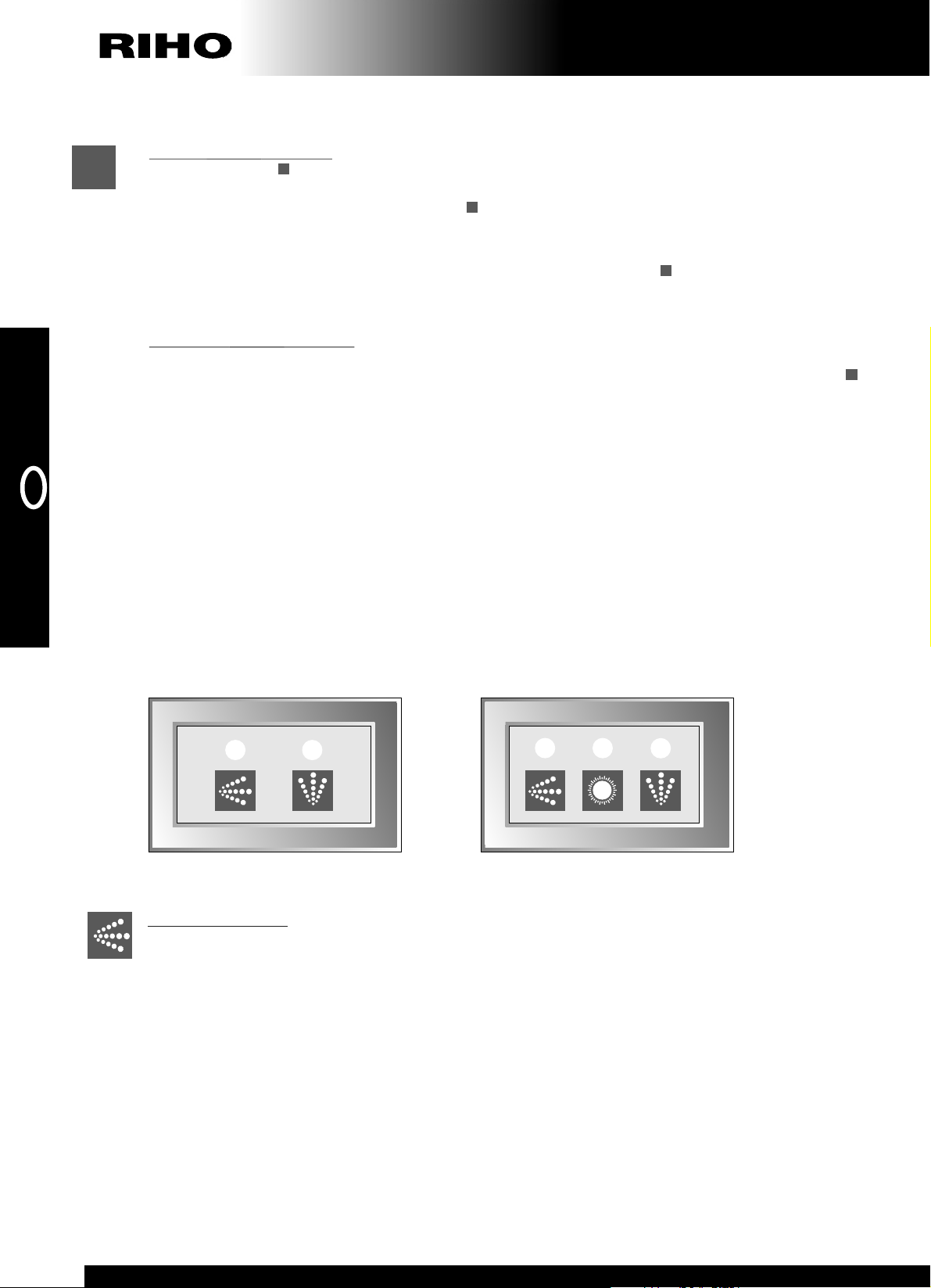

4.0Bediening.8

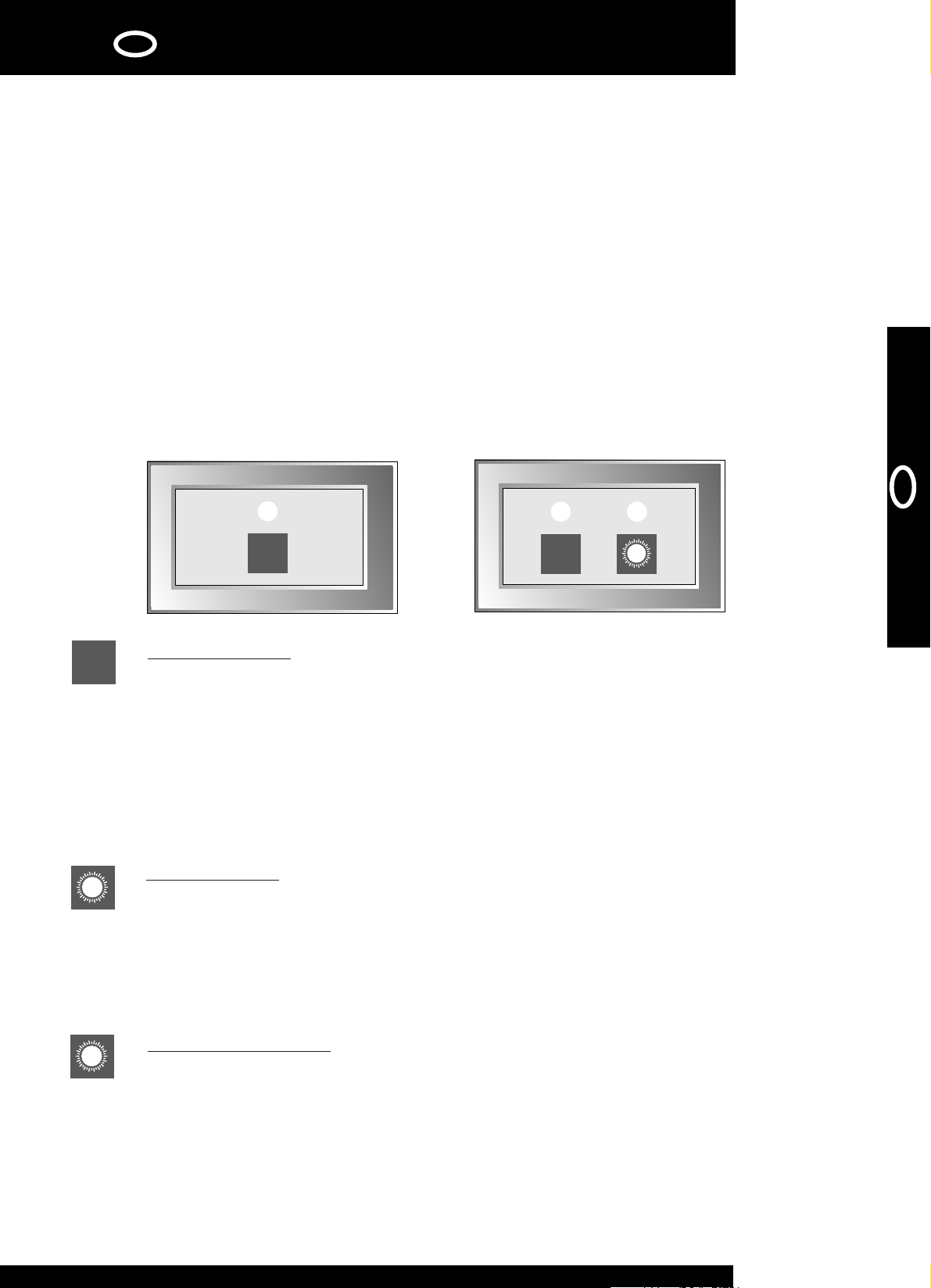

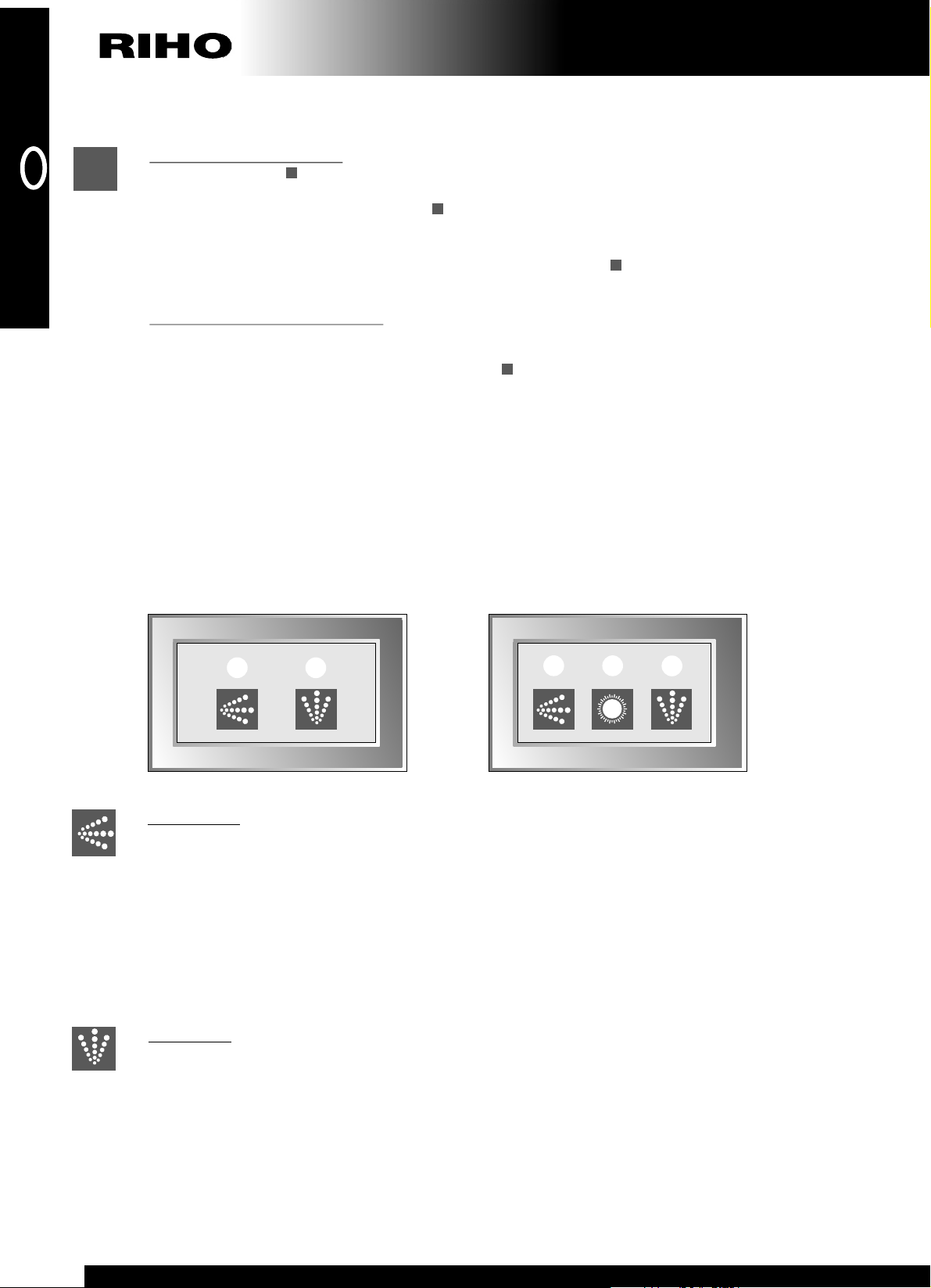

4.1Elektronische bediening.8

4.1.1Bediening enkelvoudig systeem (Hydro óf Aero.).8

4.1.2Leegblazen systeem.9

4.1.3Bediening Combinatie Hydro/Aero.9

4.1.4Leegblazen systeem.10

5.0Beveiliging.10

5.1Badwater gebruikstemperatuur.10

5.2Desinfectie en reiniging.10

5.3Gebruikers tips.11

6.0Buitengewoon onderhoud.11

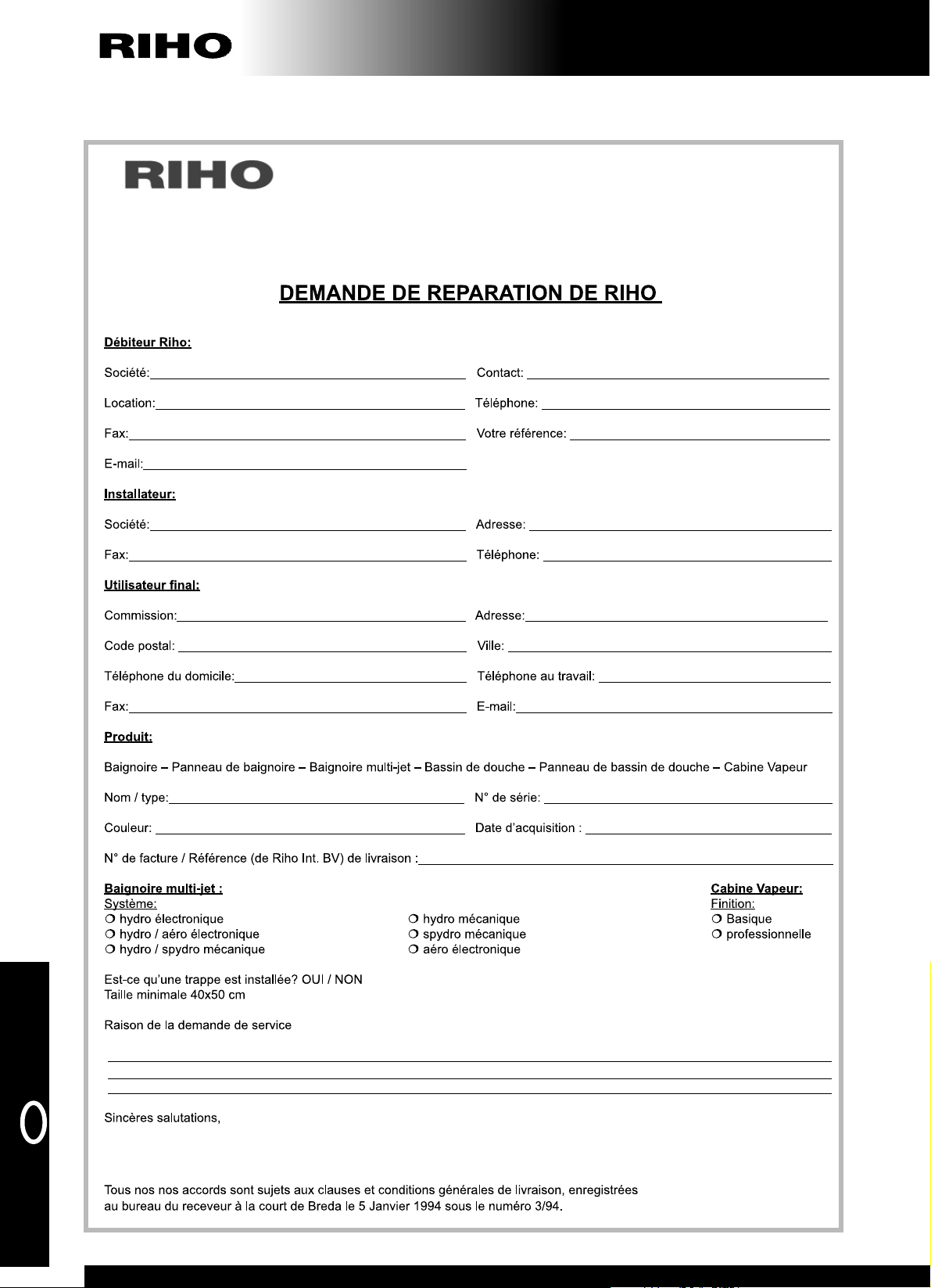

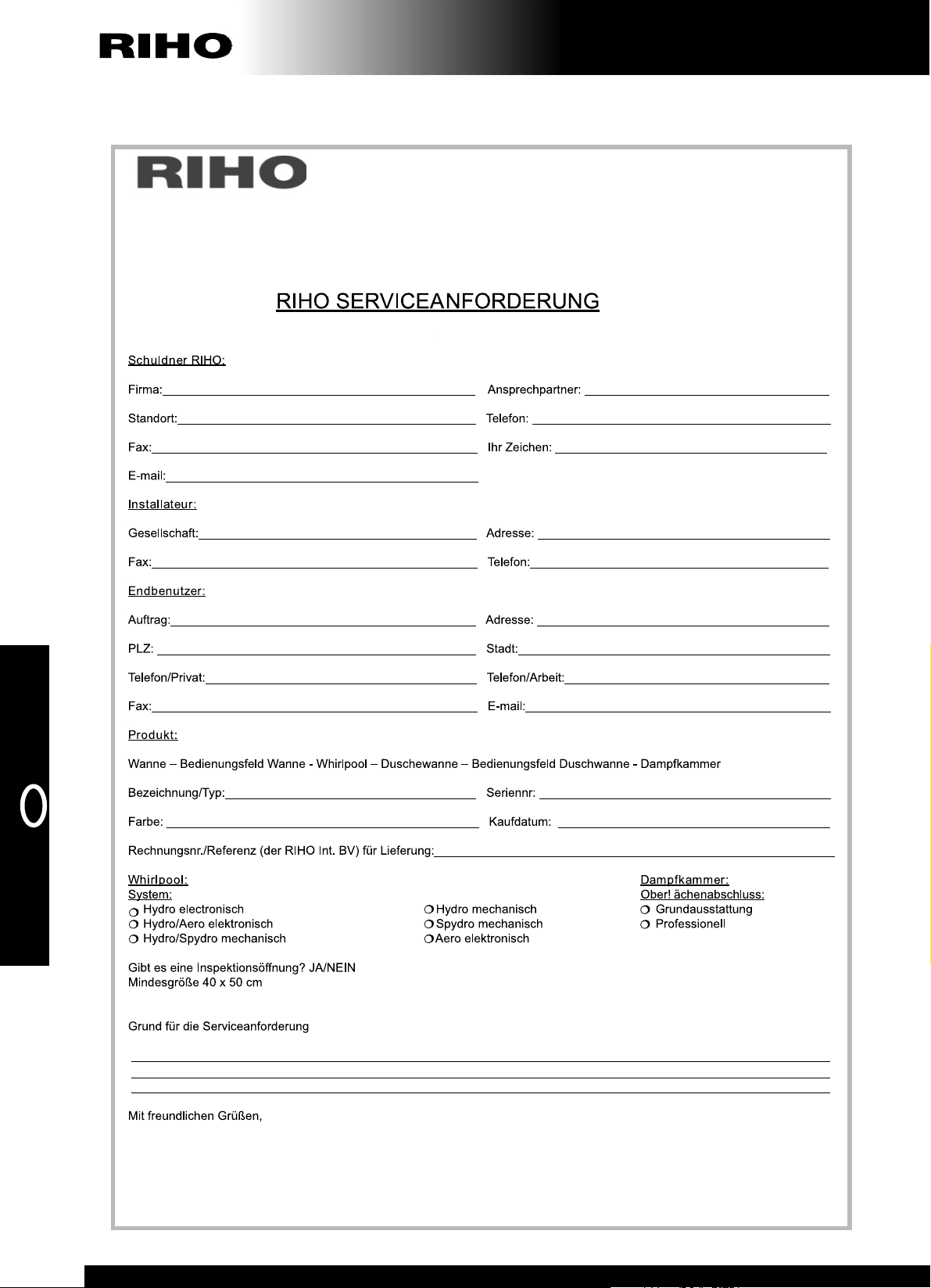

7.0Formulier Service-aanvraag.12

8.0Garantievoorwaarden.14

Page 4

1.0Installatie Riho Whirlpools

De whirlpool installaties zijn volledig in overeenstemming met de EU voorschriften en de nationale wetgevingen op dit

gebied gemaakt.

De installatie dient te worden uitgevoerd door een erkend installateur.

De installatie van de whirlpool dient te worden uitgevoerd met inachtneming van de montage instructies die in deze

handleiding beschreven worden.

De installateur zal op eigen verantwoording de juiste voorbereiding van bouwkundige, elektrische en watertechnische

werkzaamheden moeten treffen.

1.1Veiligheidsvoorschriften voor badkamers.

De installatie van stopcontacten, lampen, schakelaars en/of andere elektrische inrichtingen moeten plaatsvinden buiten de

gevarenzones die door de nationale voorschriften en normen voor badkamers voorzien zijn. De voorschriften verbieden

vooral elke elektrische installatie op een afstand die kleiner dan 60 cm is en een hoogte die minder is dan 225 cm van het

gebied dat het bad omringt (zie figuur 1). De schakelaar en andere elektrische inrichtingen dienen in een gebied te worden

geplaatst dat niet door degene die de whirlpool aan het gebruiken is kan worden bereikt.

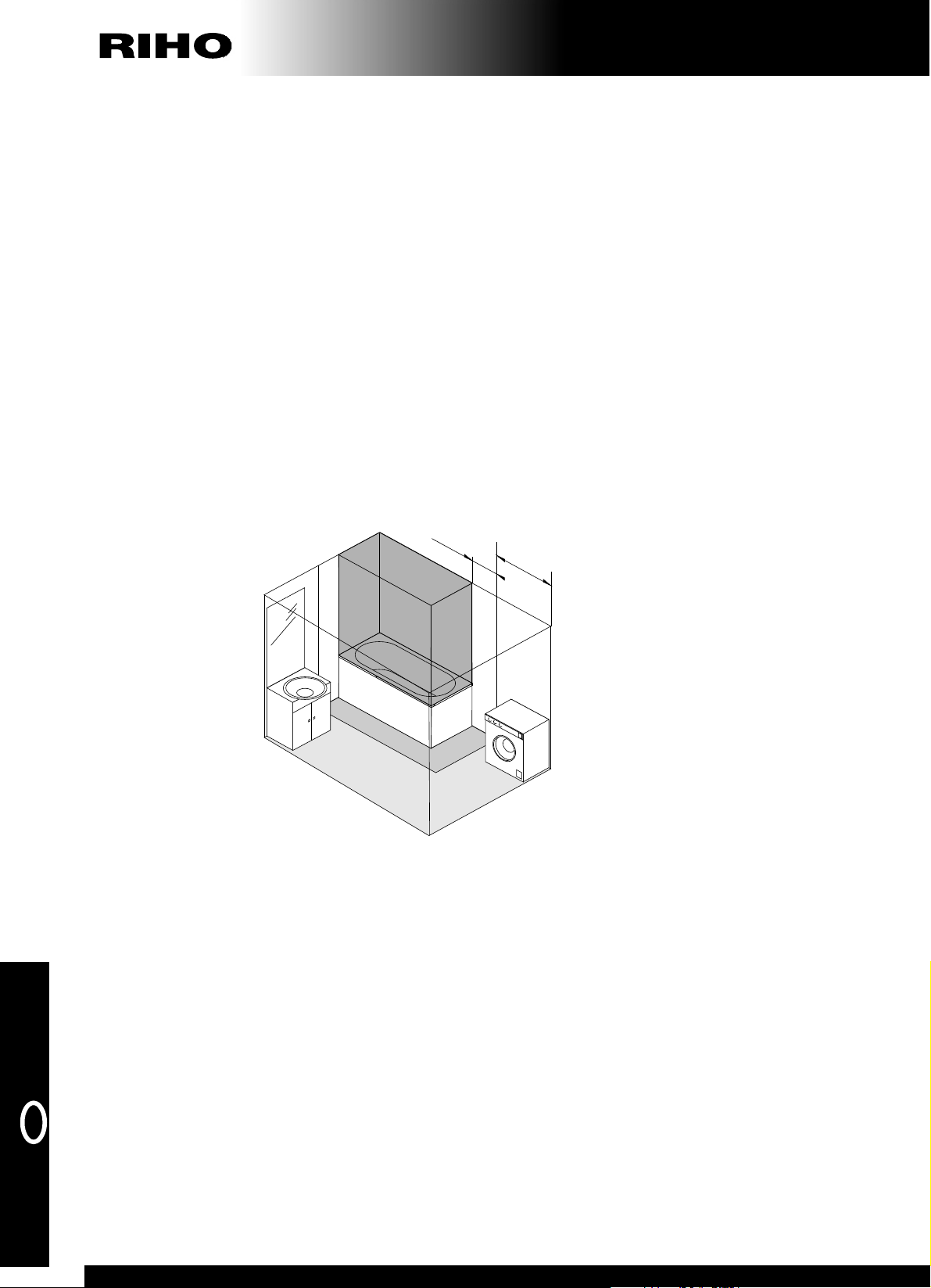

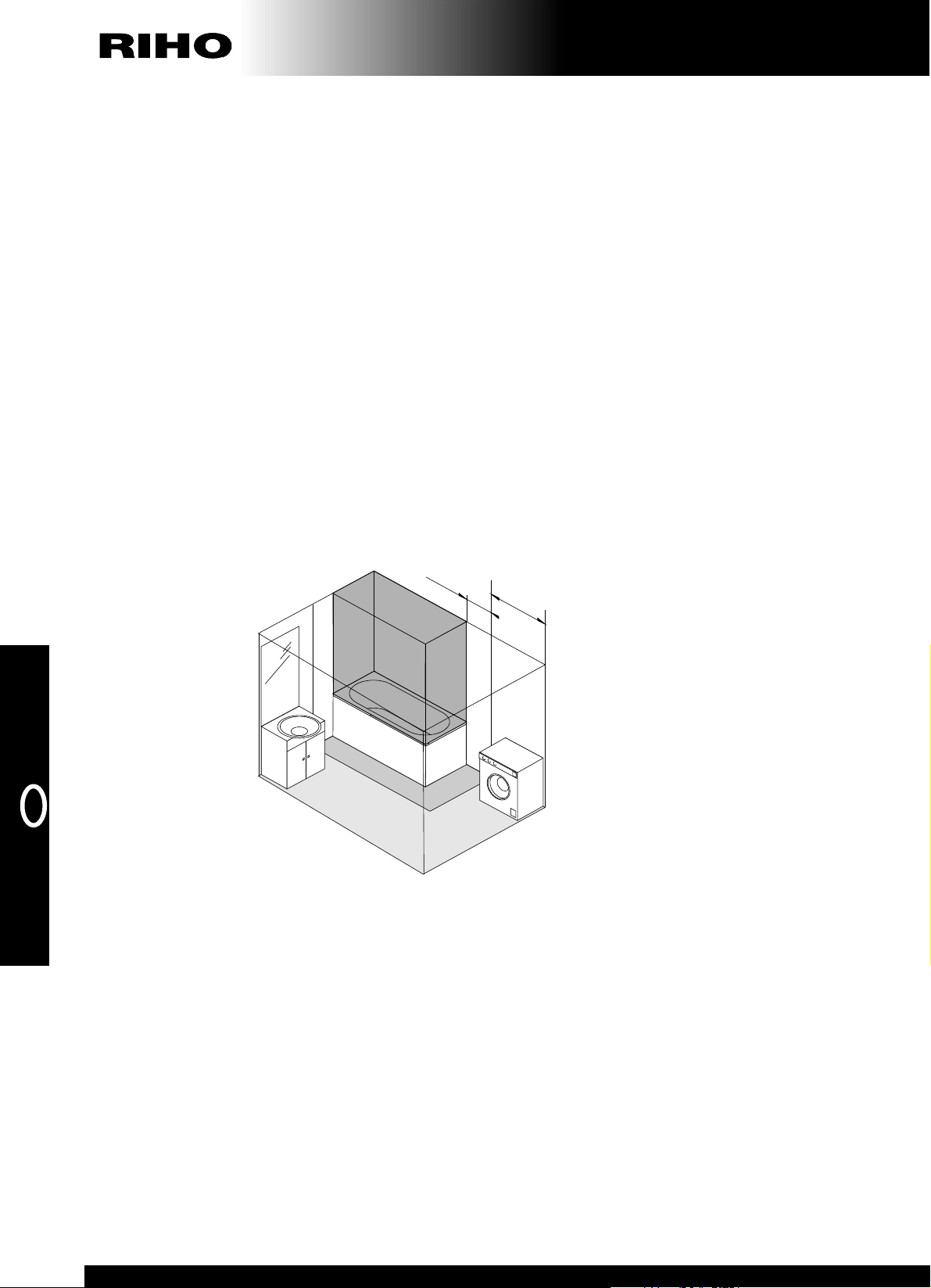

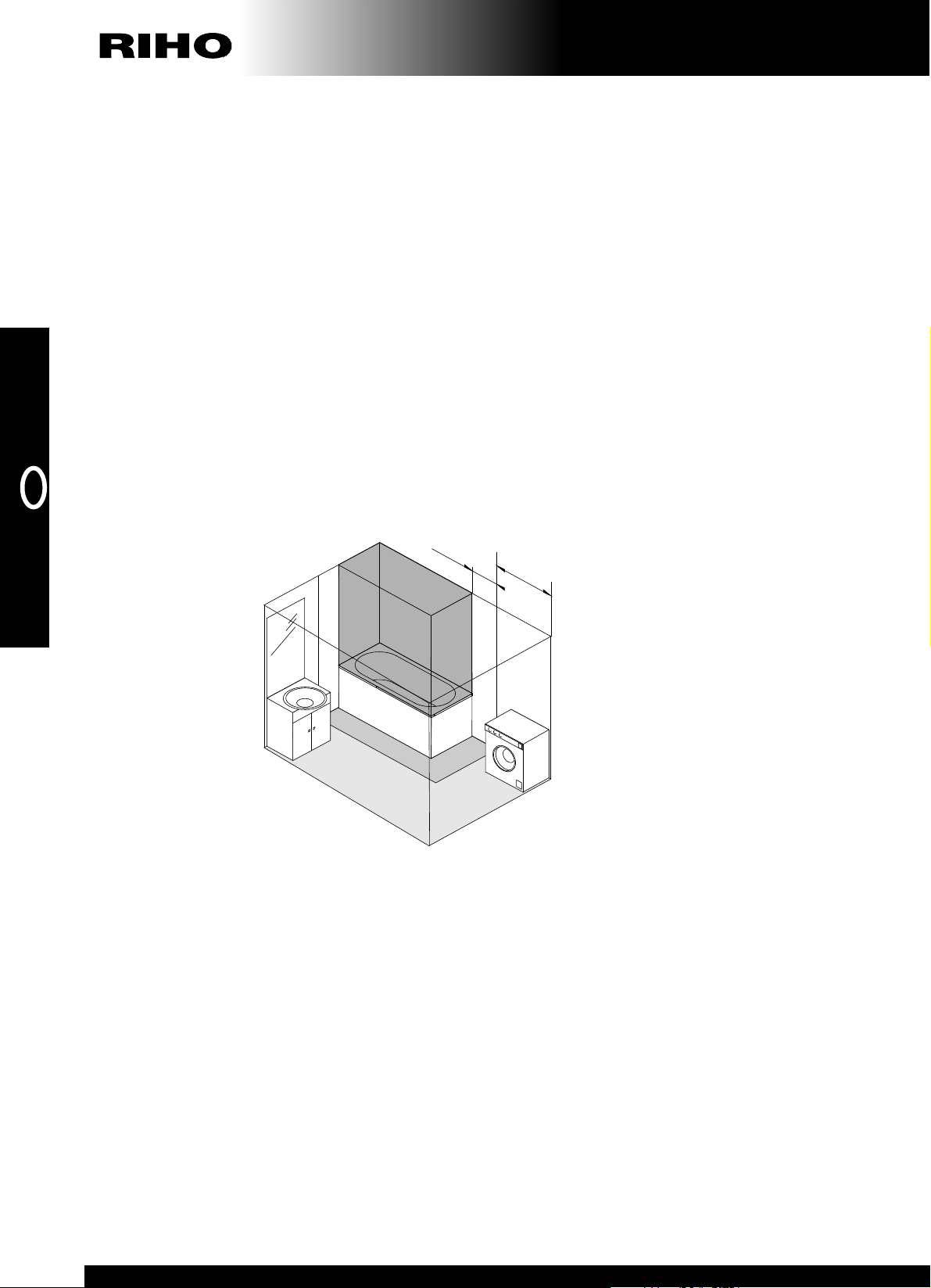

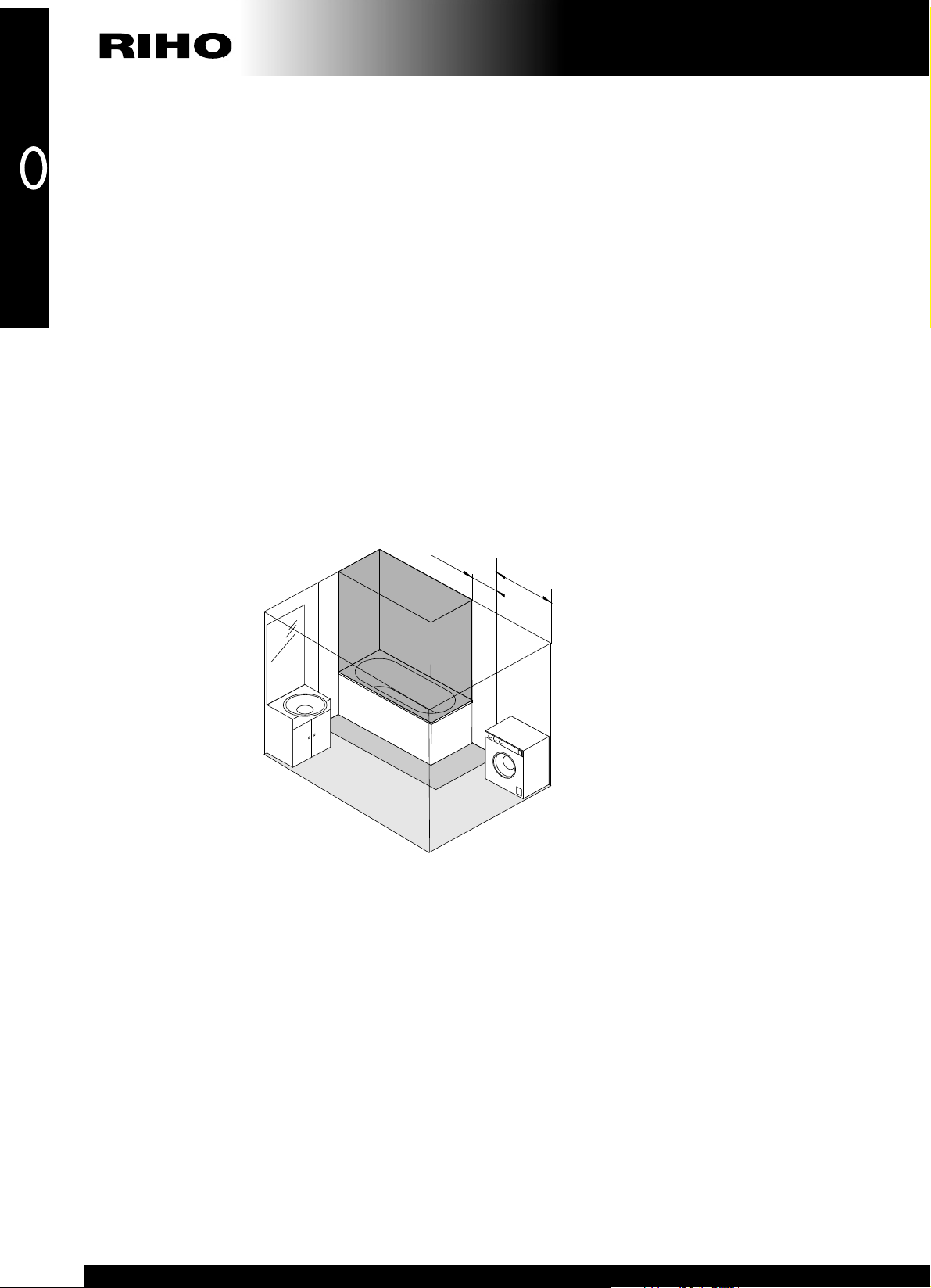

Figuur 1: Veiligheidsafstanden.

DE FABRIKANT WIJST ELKE VORM VAN AANSPRAKELIJKHEID AF WANNEER:

! de nationale wettelijke voorschriften en normen die van kracht zijn voor aard-, potentiaal en elektrische installaties

van de badkamer niet worden gerespecteerd.

! de voorschriften van de nationale wetten en normen die van kracht zijn voor de veiligheid van badkamers niet

worden gerespecteerd.

! de instructies die in deze handleiding beschreven niet worden gerespecteerd.

De baden worden soms deels gedemonteerd, nadat ze in de fabriek aan controle zijn onderworpen, om het transport

en het naar binnen brengen in de ruimte van bestemming te vergemakkelijken. Men raadt aan de onderdelen van het

bad zorgvuldig te controleren alvorens haar te installeren.

Schade die geclaimd word na de installatie valt niet onder garantie.

-1-

Page 5

Whirlpool Electronic - Gebruikershandboek

1.2Whirlpool installatie

Alle Riho Whirlpool installaties zijn vervaardigd uit acrylaat (zie beschrijving: acrylaatbaden) en voorzien van een

whirlpool installatie naar keuze. De volgende systeem uitvoeringen zijn leverbaar:

1. Hydro-systeem (zij jets met water + lucht)

2. Aero-systeem(bodem jets met lucht)

3. Hydro-/Aero-systeem(combinatie van beide systemen)

Raadpleeg de Riho prijslijsten voor alle mogelijkheden.

1.3Aflevering:

Standaard worden alle whirlpool systemen compleet gemonteerd, functioneel getest en verpakt.

Whirlpool installaties worden geleverd zonder een flexibele afvoer-overloop.

! LET OP! Controleer vóór het inbouwen het bad op eventuele beschadigingen, materiaalgebreken en/of productie

fouten. Verwijder hiervoor het karton. Om beschadigingen tijdens het inbouwen te voorkomen, laat de folie zolang

mogelijk zitten en haal dit er pas op het allerlaatste moment af. Na inbouw kan Riho alleen garantie geven op

verborgen materiaal gebreken. Controleer de folie op eventuele krassen en beschadigingen. Indien die aanwezig zijn

controleer dan of het bad zelf ook is beschadigd. Haal hier dan zo weinig mogelijk folie weg om het bad tijdens

installatie zo goed mogelijk te beschermen. Bij twijfel informeer bij de sanitairspecialist.

1.4Voorbereidende werkzaamheden.

De installateur moet zorg dragen voor de volgende bouwkundige voorzieningen o.a. voor:

- Ventilatie rooster voor de motor(en) van minimaal 100cm².

- Een 2ventilatie rooster voor natuurlijke ventilatie (zo ver mogelijk uit elkaar plaatsen).

- Inspectie luik(en) voor service toegang (minimaal tot de motoren) met een minimale afmeting van 40 x

50cm. Riho adviseert een inspectieluik te plaatsen bij de overloop.

- Warm en koud watertoevoer.

- Waterafvoer

- Elektrische aansluiting 230V/50Hz. Vaste aansluiting met aardlekschakelaar.

- Potentiaal vereffening 4-6 mm² aard aansluiting op whirlpoolframe.

- Spatwaterdichte omranding rondom de whirlpool.

- Wij adviseren de whirlpool op een separate groep te zetten zodat de installatie over voldoende vermogen

beschikt.

De installateur dient tevens voordat het bad ingebouwd wordt extra aandacht te schenken aan de volgende punten:

- Controleer vóór het inbouwen het bad en whirlpool op eventuele gebreken. Voor gebreken welke na

inbouw worden vastgesteld worden geen uitbouwkosten vergoed. Na inbouwen kunnen wij alleen

garantie geven op verborgen gebreken.

- Tijdens transport en inbouwen van het bad niet bij de slangen en jets vasthouden.

- Vóór het inbouwen van de whirlpool controleren op lekkage.

- Het whirlpoolbad moet los van de muur staan, zodat onvermijdelijke trillingen, die door de motor worden

veroorzaakt, niet overgebracht worden. Het gebruik van badisolatietape tussen badrand en muren is aan

te bevelen, dit zal het geluidsniveau verminderen.

- Bij montage van kunststof panelen, moet u letten op de hoogte van het paneel t.o.v. de onderrand van

het bad. Het paneel moet minimaal 5mm van de vloer af staan t.b.v. ventilatie.

Bij twijfel informeer bij de sanitairspecialist.

-2-

Page 6

1.5Bad Installatie:

! Plaats als extra bescherming plastic of karton op de bodem.

! Bij het bad word een metalen draagframe en 4 stelpoten geleverd. De 4 stelpoten worden afhankelijk van de

verpakkingswijze los meegeleverd. Indien nodig moeten de 4 stelpoten gemonteerd worden (zie figuur 2: poot montage

tekening). Stel het bad waterpas en in hoogte met de stelvoeten en vergeet daarna niet de contramoeren vast te

zetten. Controleer of alle poten goed op de vloer steunen.

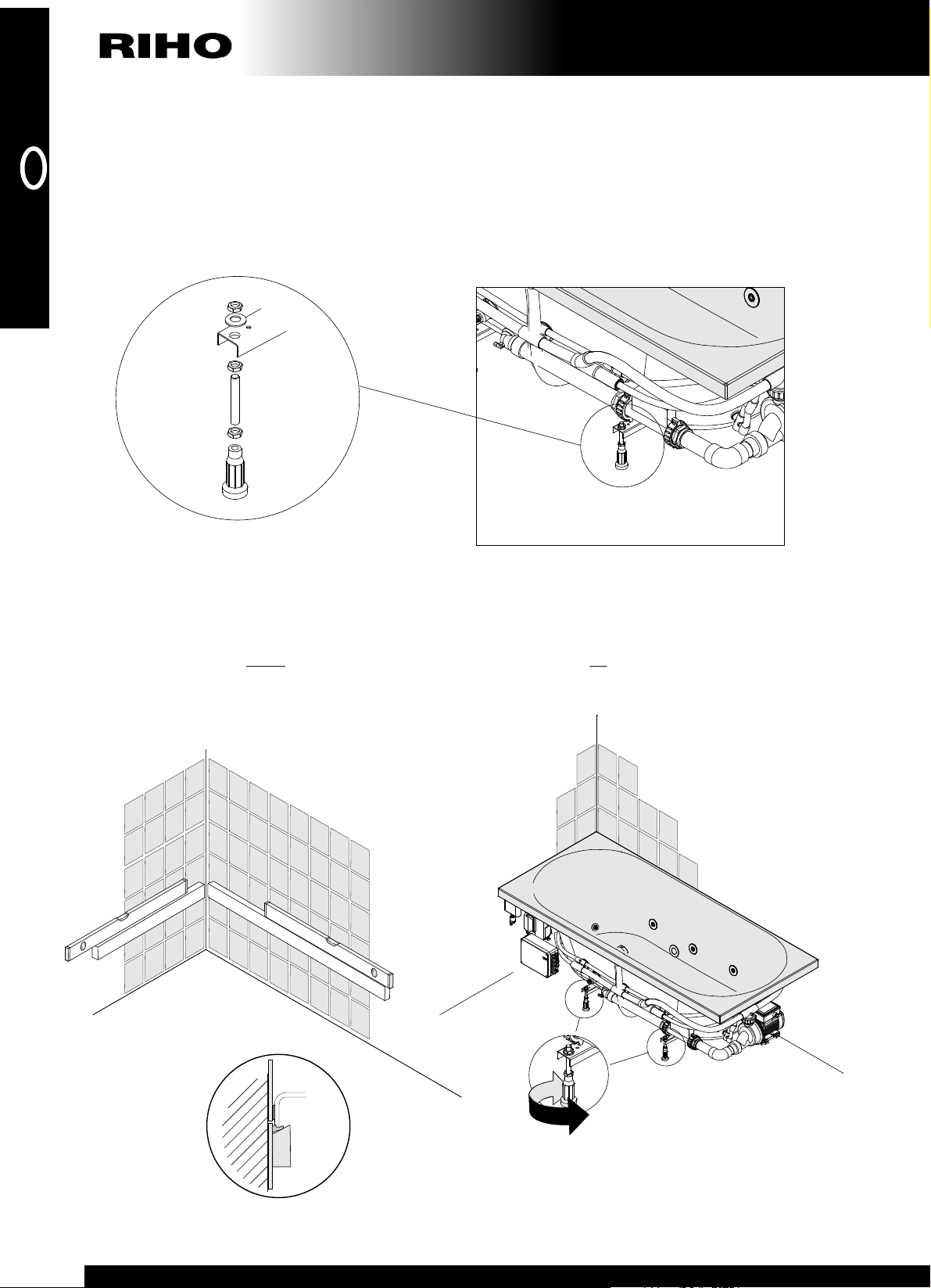

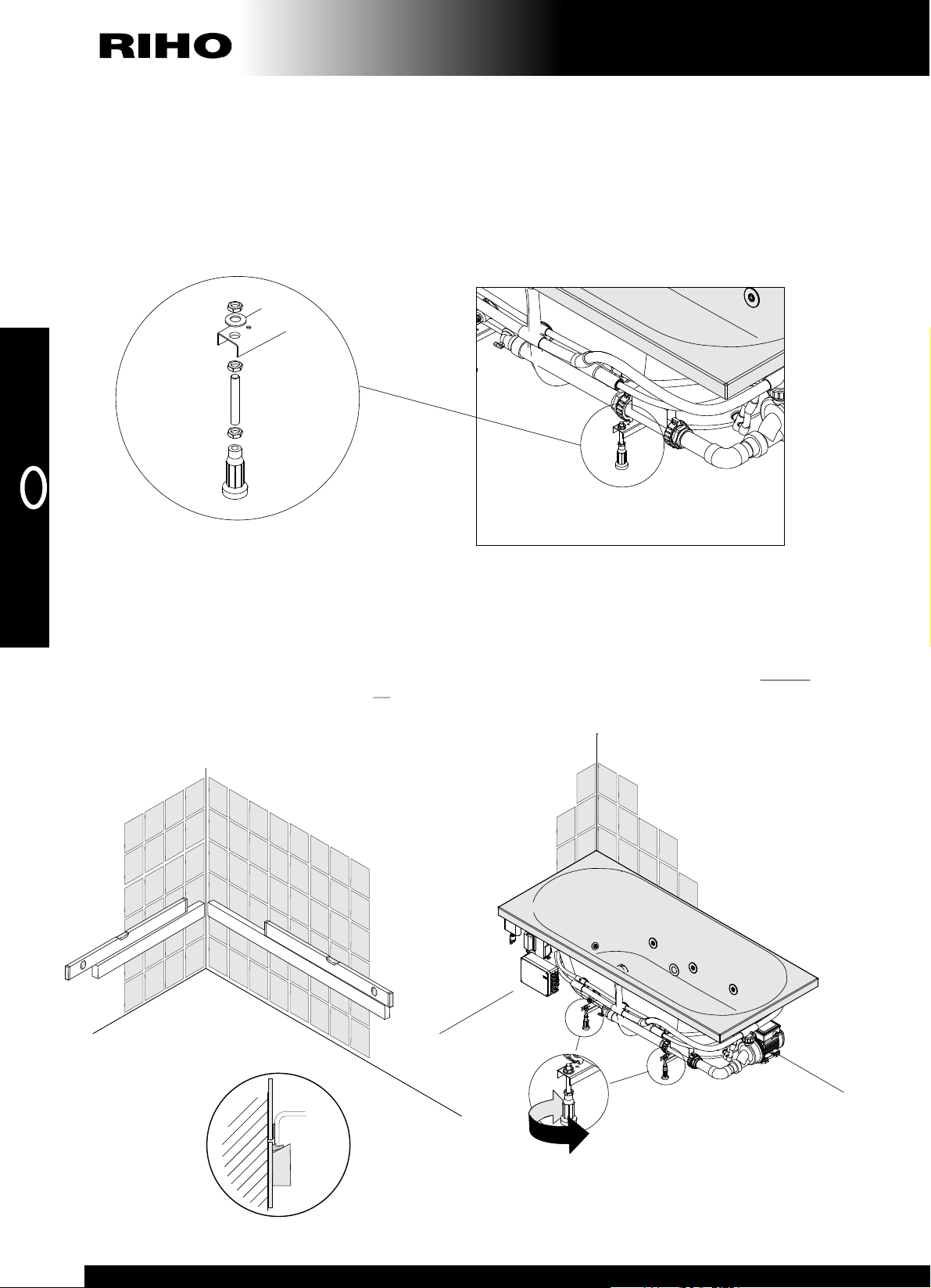

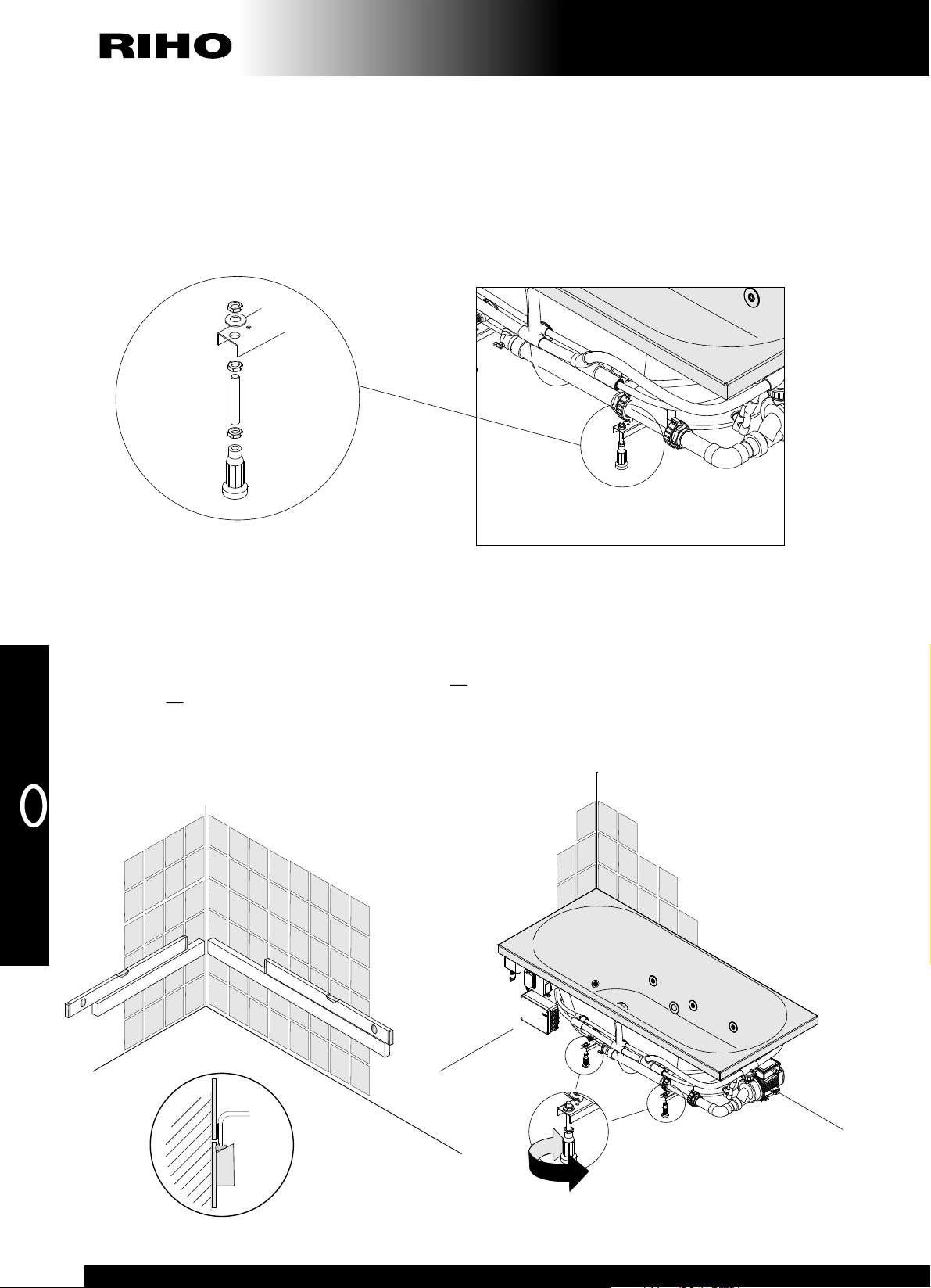

Figuur 2: poot montage tekening

! Monteer de afvoeroverloop combinatie in het bad. Controleer of alle onderdelen goed zijn gemonteerd volgens de

bijgesloten montage voorschriften van de fabrikant. Afvoer en overloop gat in bad Ø52 mm.

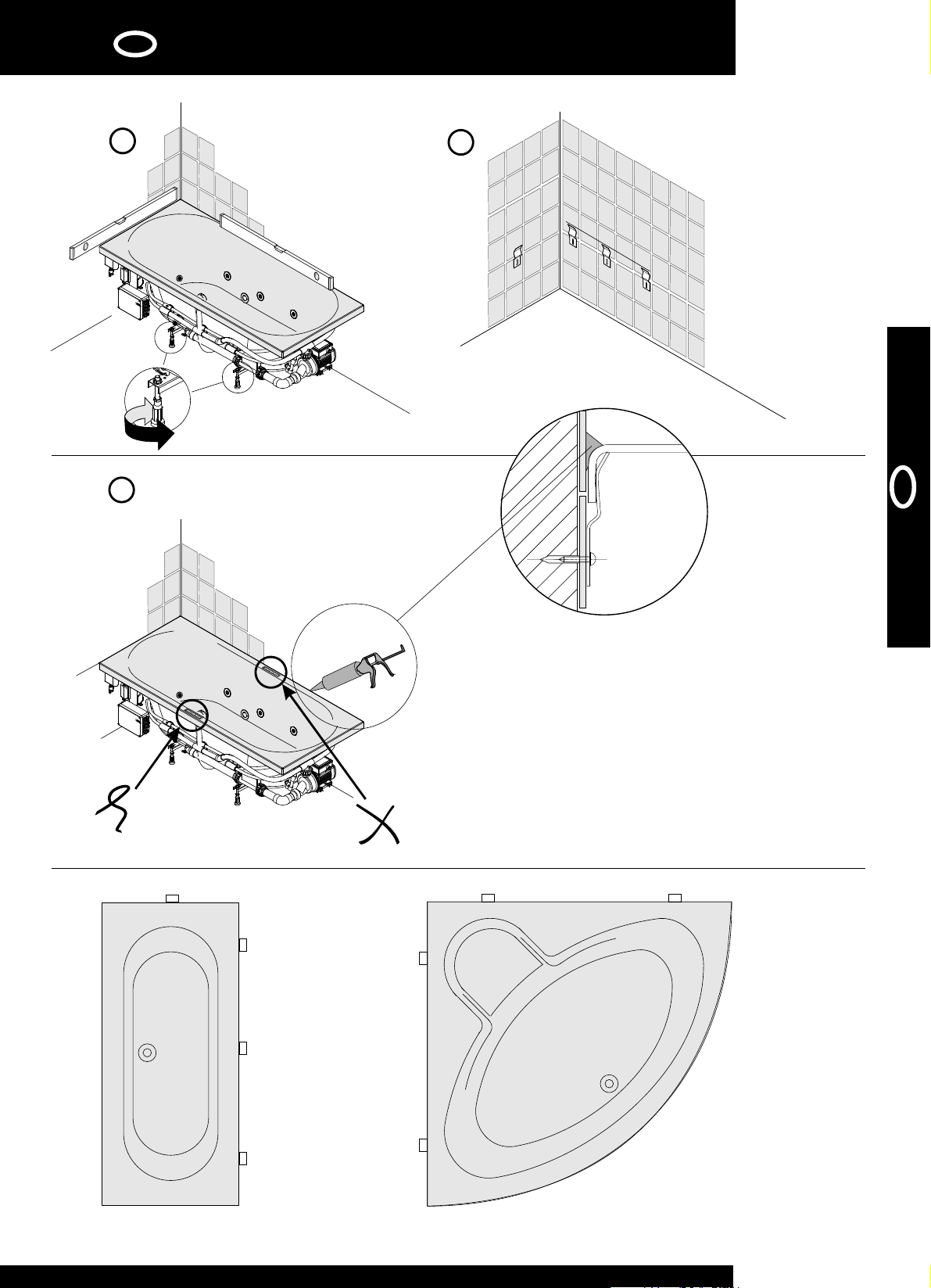

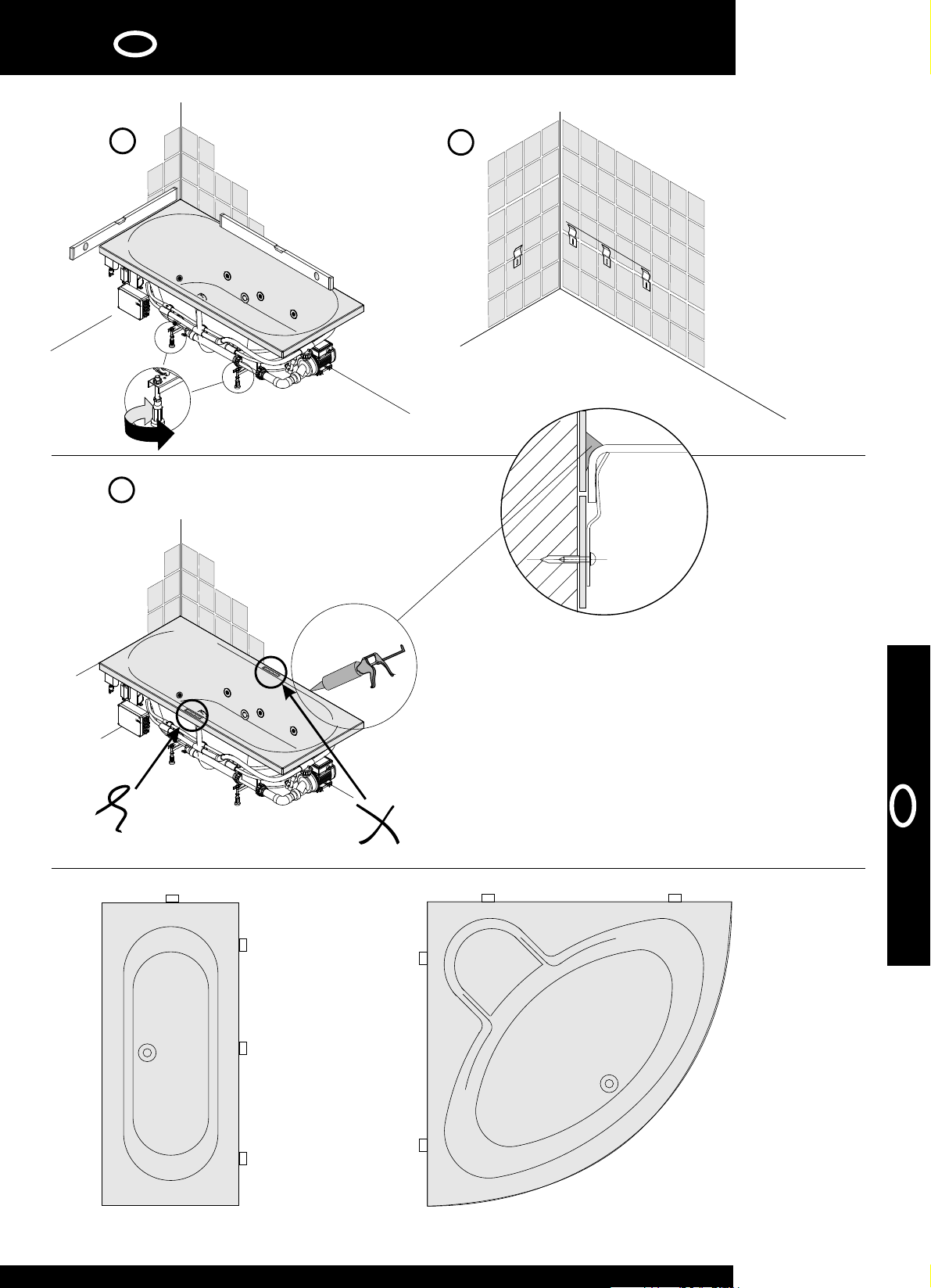

! Het bad kan met behulp van een houten tengel aan de muur worden bevestigd (zie figuur 3: muurbevestiging) of met

behulp van de meegeleverde clips (alternatief), getoond op de volgende pagina. Deze montagemethode is geldend

voor monteren van het bad tegen de tegel (advies RIHO) of met de tegelrand op de badrand. (Het voordeel van tegen

de tegels monteren is dat, in geval van defecten die niet of slecht bereikbaar zijn via de inspectieluiken, alsnog bereikt

kunnen worden door uitnemen bad.)

Sluit het bad aan op de afvoerleiding. Plaats het bad waterpas.

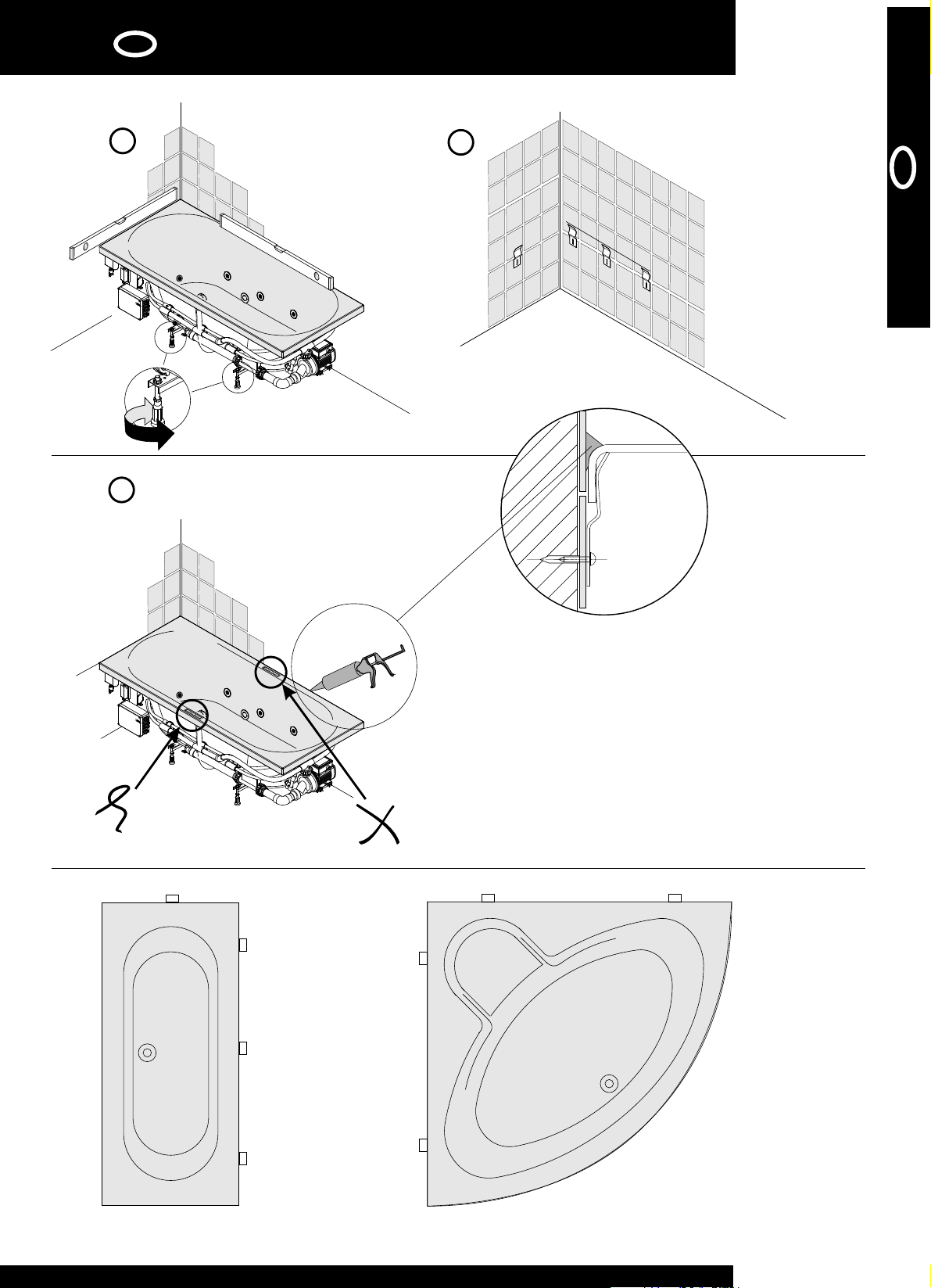

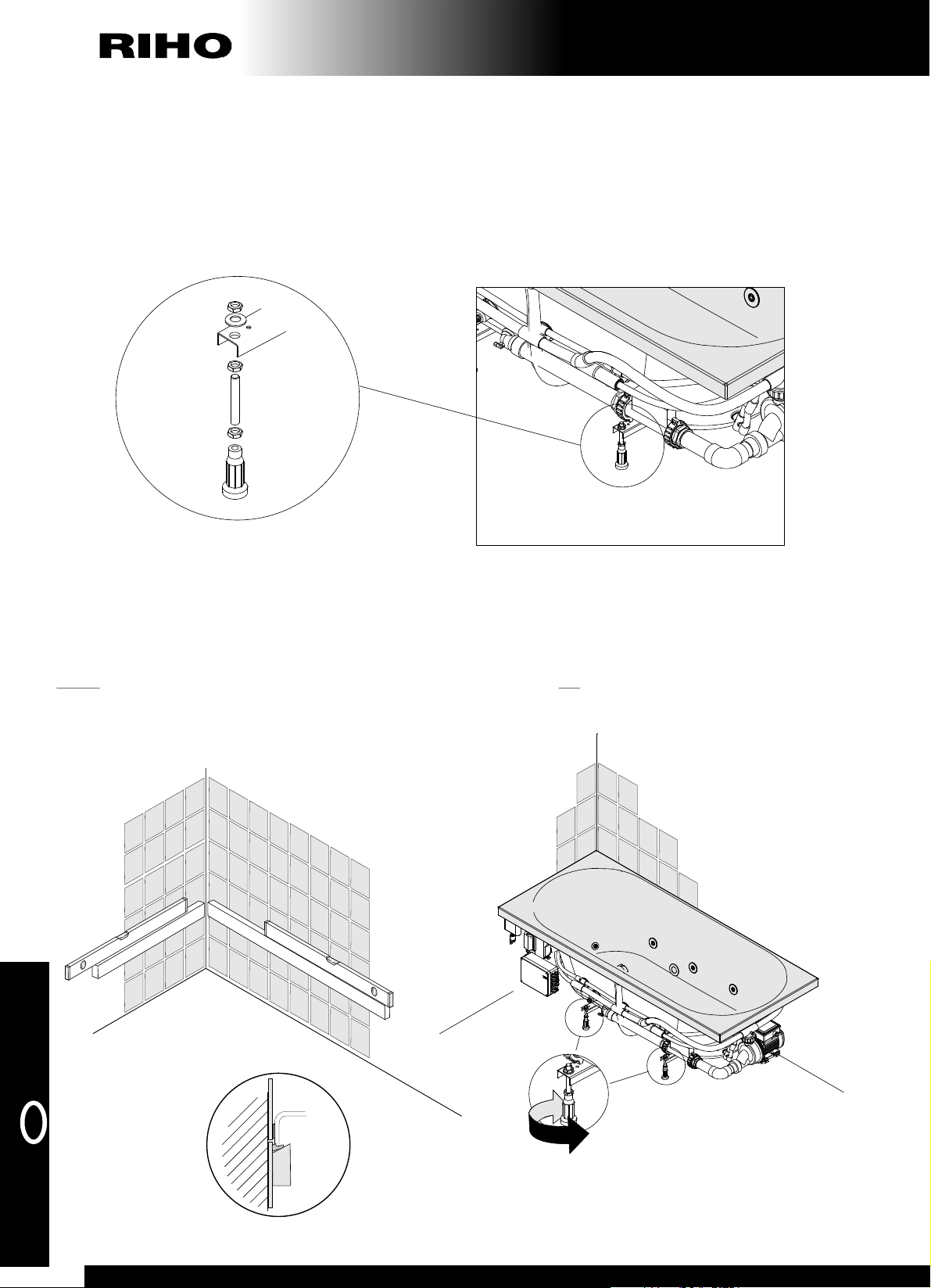

Figuur 3: muurbevestiging

-3-

Page 7

Whirlpool Electronic - Gebruikershandboek

-4-

Page 8

! Vul het bad voor de helft met water, en controleer of het bad nog steeds waterpas staat. Dit is noodzakelijk. Gebruik

de stelpoten voor correctie. Controleer of de afvoerleiding waterdicht is aangesloten, daarna kunt u het bad bijvullen tot

aan de overloop. Laat deze even overlopen en controleer de overloop op afdichting en op afwatering.

! De open zijden van het bad kunnen worden afgewerkt met kunststof panelen, of met een muurtje van tegels. Dit kan

onder de gehele rand gebeuren, maar ook plaatselijk.

! Voor het afdichten van badvoegen dient uitsluitend zuurvrije siliconenkit van sanitair kwaliteit te worden

gebruikt.

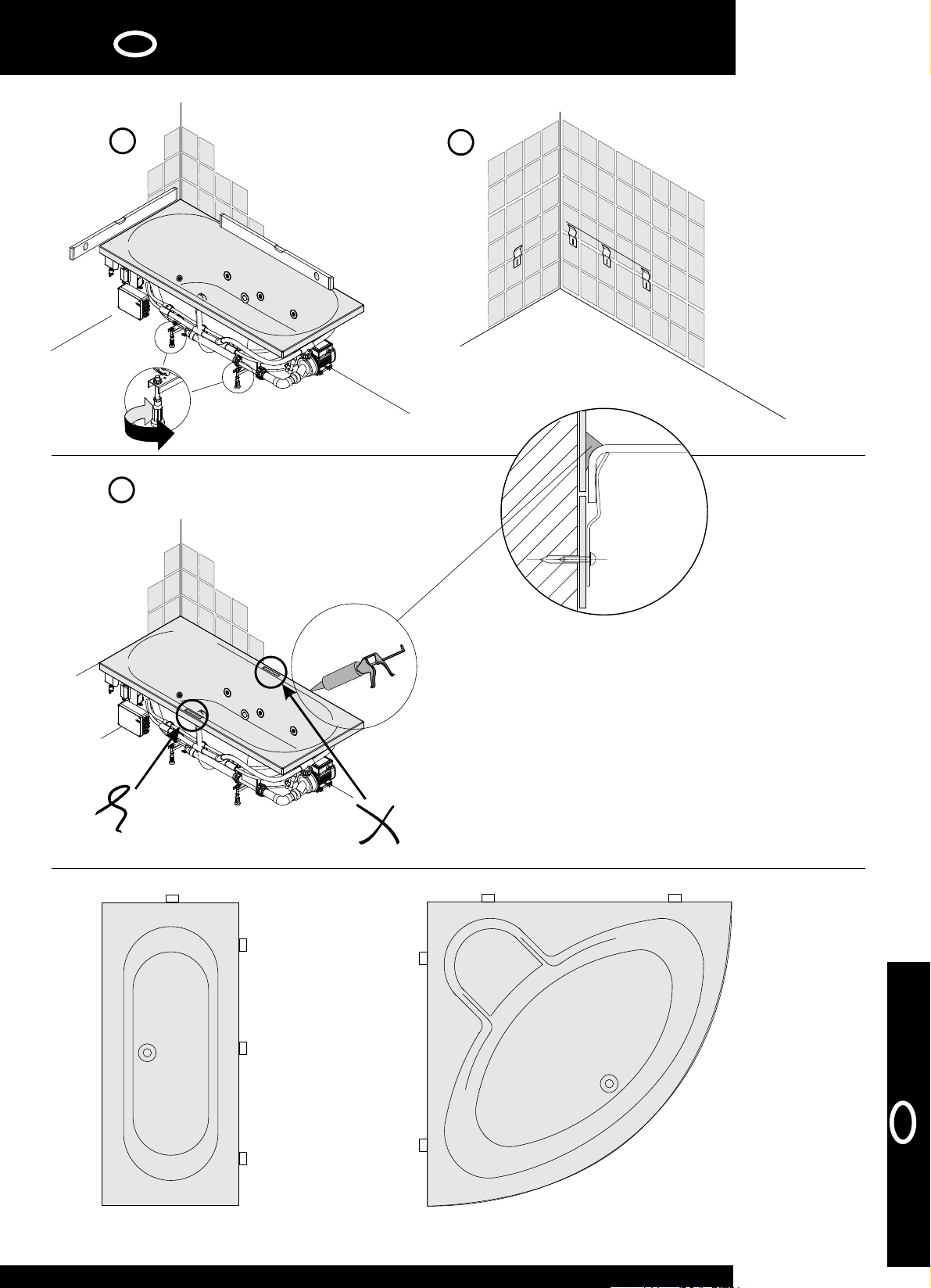

! Het bad is op verschillende manieren te plaatsen, namelijk:

- Het bad wordt tegen de tegels van de muur geplaatst. De rand rondom kitten om eventuele beweging in

het bad op te vangen.

- Bij de installatie van het bad in een nis (tussen twee muren ingeklemd) en/of afwerking met een

horizontale tegelrij, welke op de badrand geplaatst is, dient de voeg (4-5 mm) tussen de badrand en tegel

rij en/of muur, eveneens met siliconenkit te worden afgedicht. Deze 4-5mm ruimte is nodig om het

moment dat op de badrand plaatsvindt op te vangen.

- Wanneer het bad wordt afgewerkt met een muurtje aan de onderzijde i.p.v. een kunststof paneel dan

moet er een voeg zitten tussen bovenkant muur of tegelrij en onderkant badrand van 4 á 5 mm.

Deze voeg moet ook worden gekit.

De siliconenkit geeft een goede waterdichte afwerkingsvoeg en geeft het bad de mogelijkheid iets te kunnen

uitzetten. Het is dan ook noodzakelijk het bad gevuld te hebben met water tot aan de overloop rand en dat het

bad goed op zijn poten steunt voordat u begint met voegen.

Bij twijfel informeer bij de sanitairspecialist.

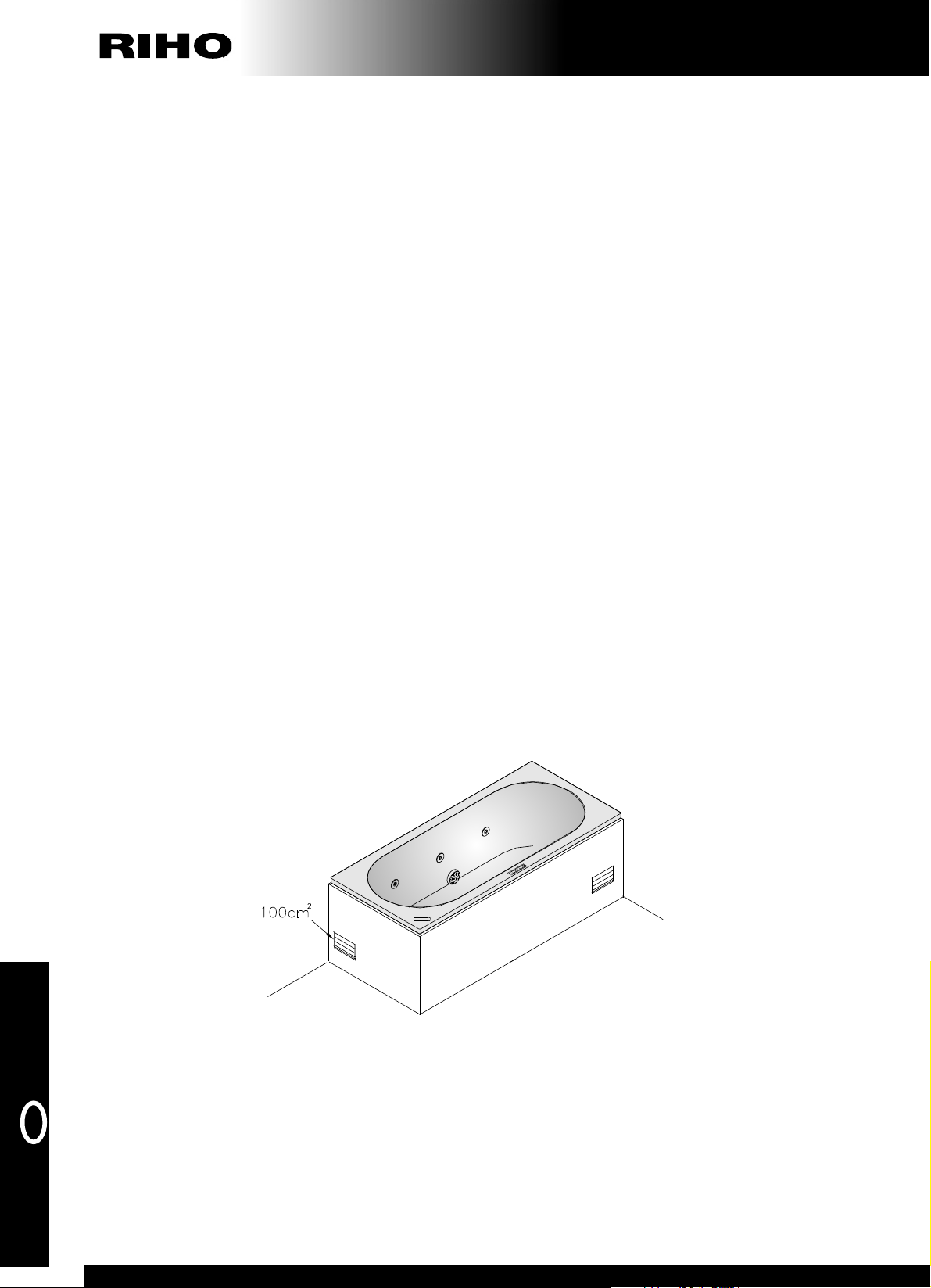

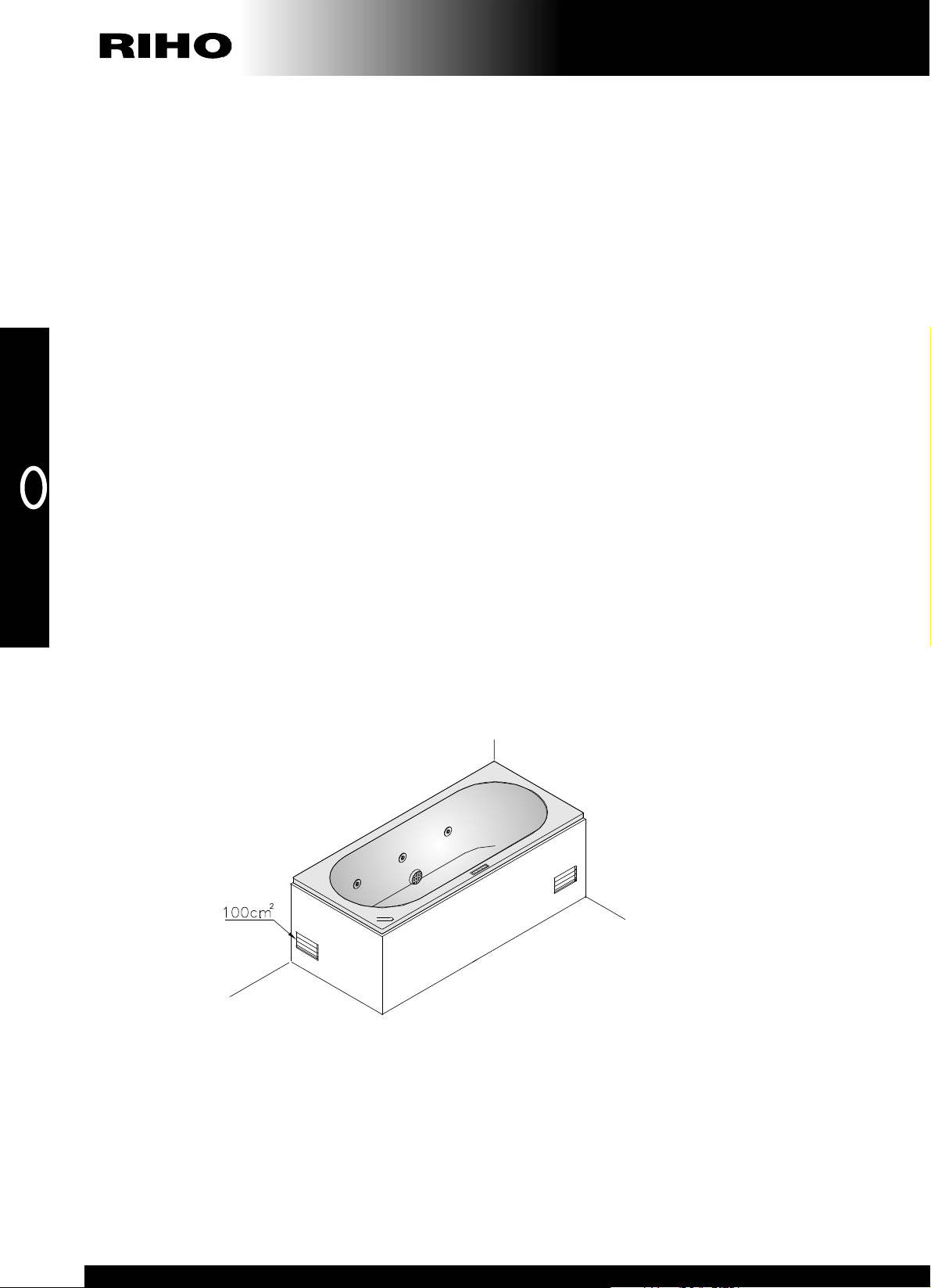

1.5.1Ventilatie rooster.

Om de motor(en) optimaal te laten functioneren is het noodzakelijk een ventilatierooster aan te brengen in de

omranding of in de muur onder het bad. Dit rooster moet spatwaterdicht zijn en op een dusdanige locatie worden

aangebracht dat er geen spatwater onder het bad terecht kan komen. Minimaal effectief doorstromingsoppervlak van

het rooster moet 100cm² zijn, en niet uitkomen in ruimten waar de temperatuur lager is dan +15°C en hoger dan +35°C.

(zie figuur 4: ventilatie rooster)

Bij twijfel informeer bij de sanitairspecialist.

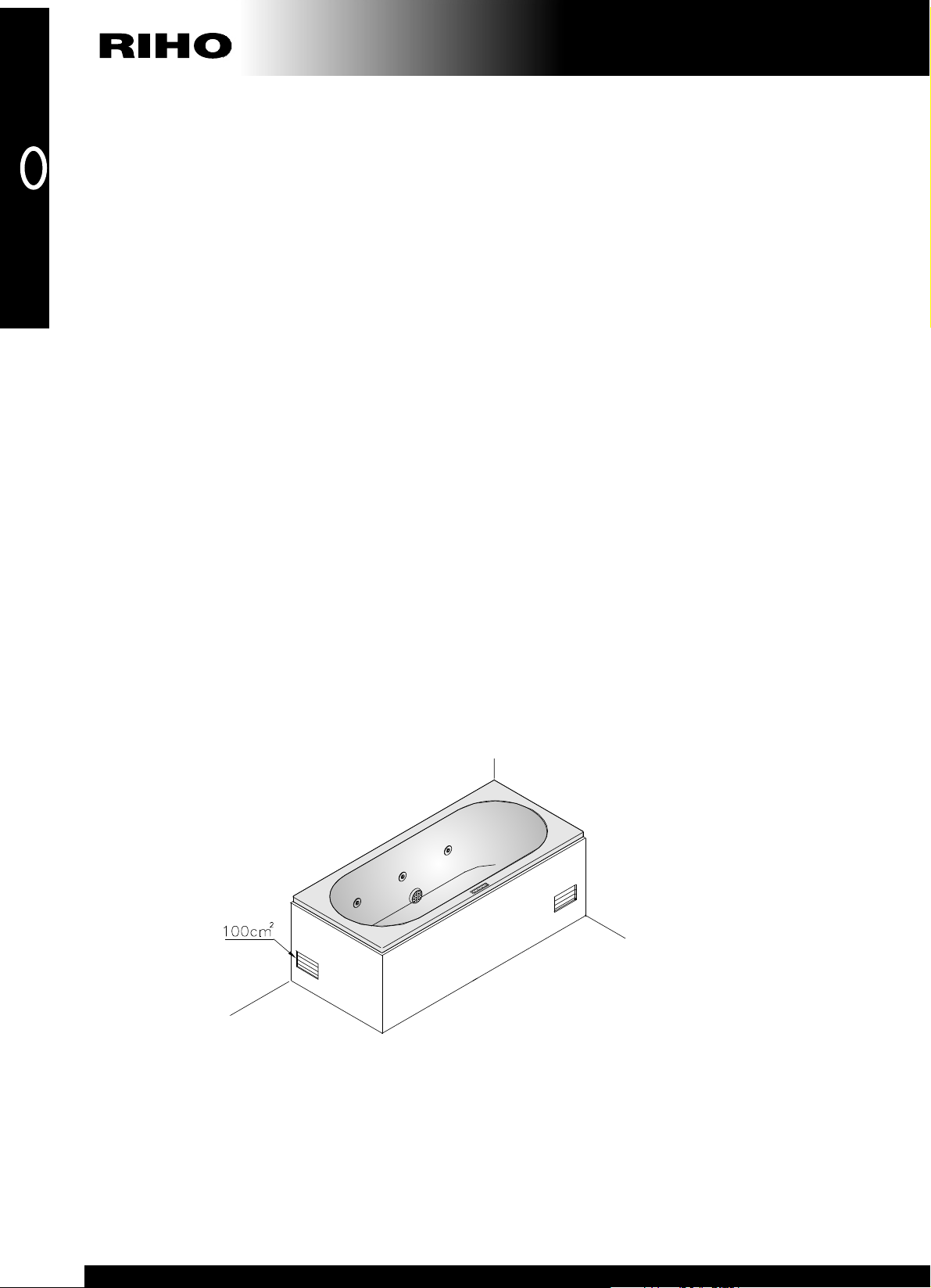

Figuur 4: ventilatie rooster

1.5.2Inspectie luik(en).

Om onderhoud mogelijk te maken moet er in de badomranding of in de muur een spatwaterdicht inspectieluik worden

aangebracht met een minimale afmeting van 40x50cm. Om service te kunnen verlenen is het noodzakelijk voor iedere

motor een eigen luik aan te brengen. (zie figuur 5: inspectie luik(en)). Zie prijslijst voor plaatsing luiken. Via uw dealer

zijn Riho magneettegel-inspectieluiksetjes te bestellen. Riho art. nr. ZA 110000000005. De Riho service dienst kan

geen service verlenen, indien er geen of te kleine inspectieluiken aanwezig zijn. Voor een optimale bereikbaarheid bij

het systeem adviseert Riho kunststof voorpanelen toe te passen (indien beschikbaar bij type bad).

Bij twijfel informeer bij de sanitairspecialist.

-5-

Page 9

Whirlpool Electronic - Gebruikershandboek

1.5.3Panelen

Bij toepassing van panelen mogen deze niet gekit worden. Ze moeten vrij demonteerbaar worden gemonteerd.

skříňka

Elektrická

skříňka

Elektrická

Hydro én Aeropool

Hydro óf Aeropool

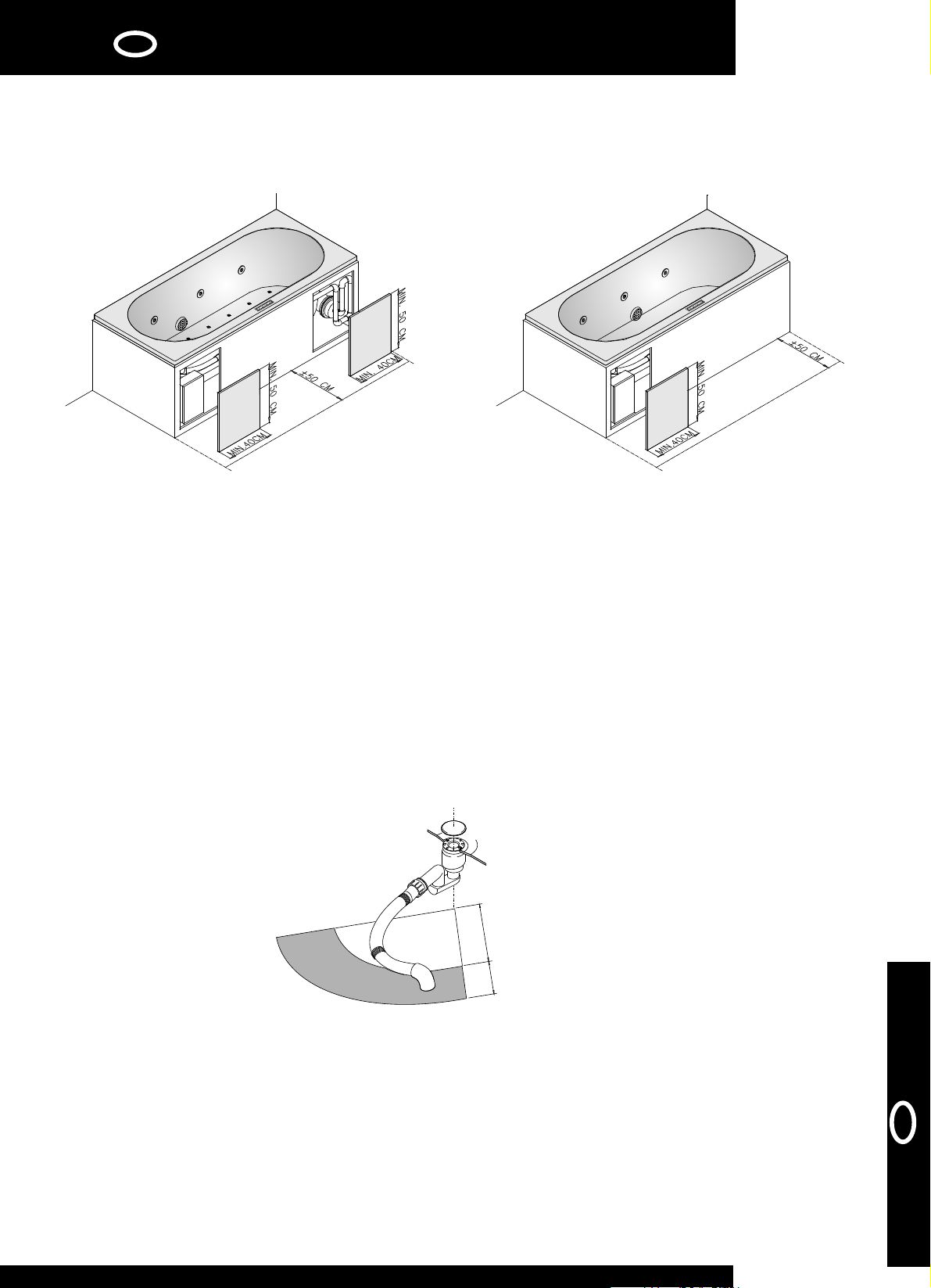

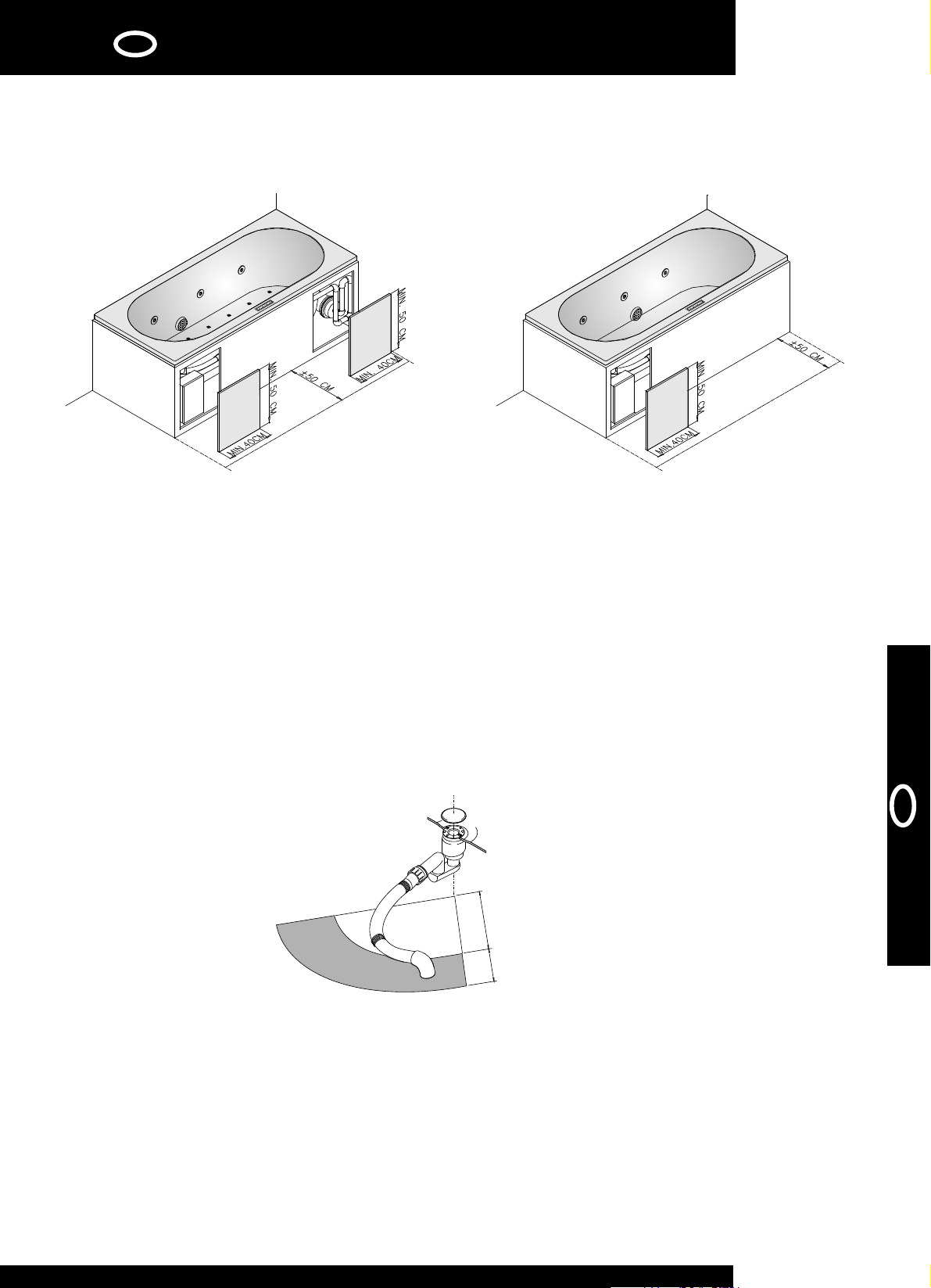

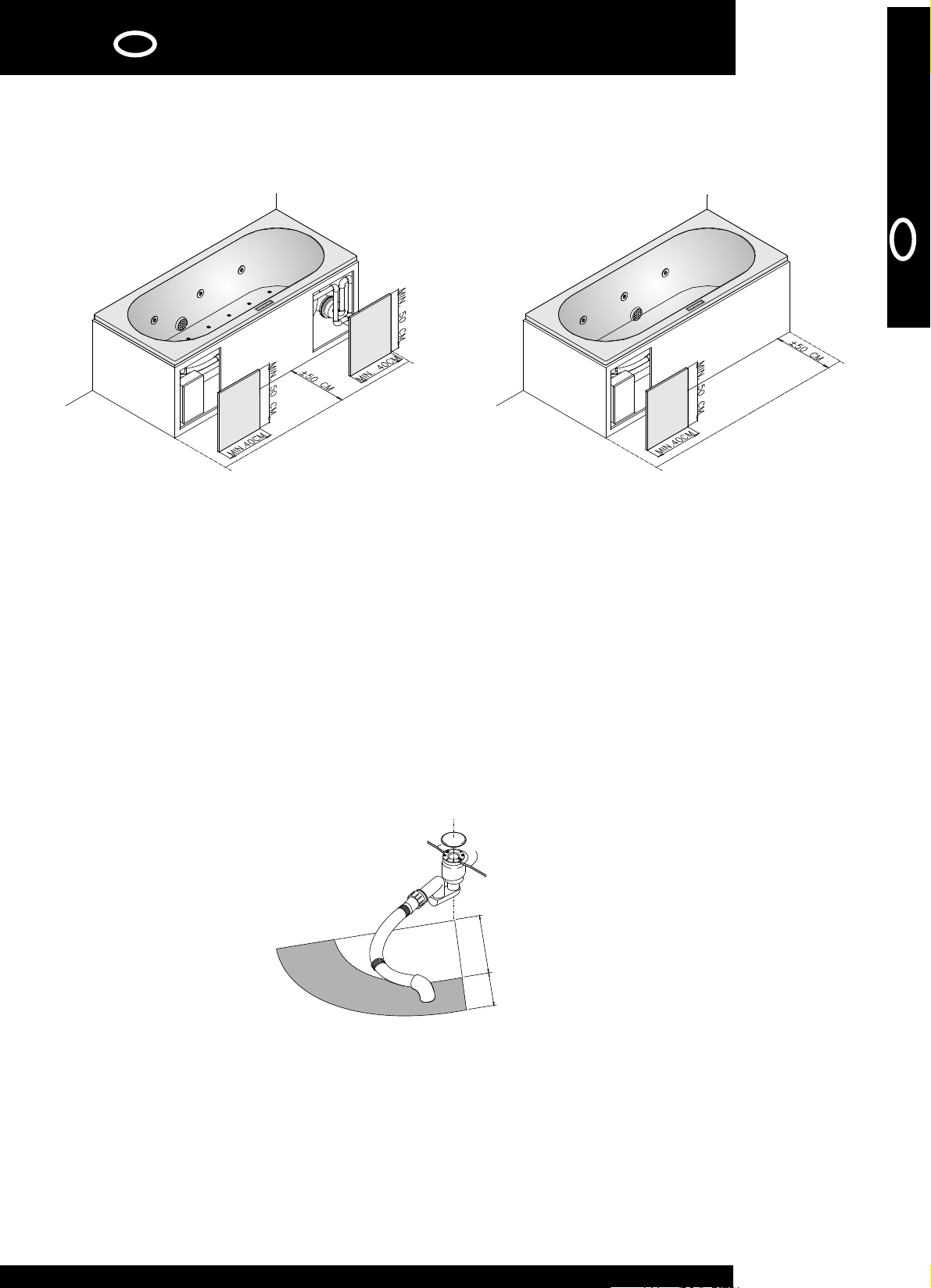

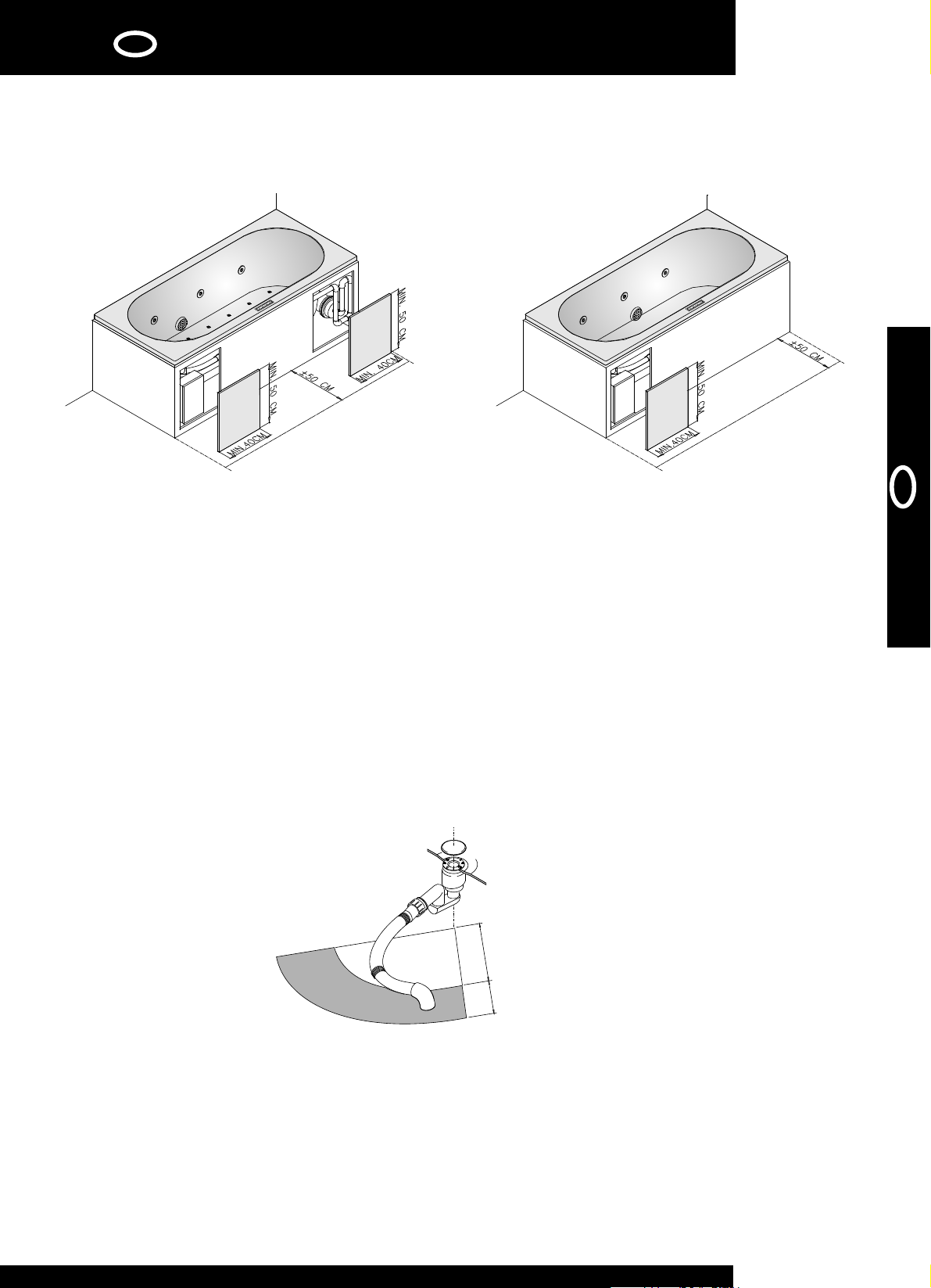

Figuur 5: inspectie luik(en)

1.5.4 Warm en koud water toevoer.

De toevoerleidingen kunnen op de badrand of op de muur aangebracht worden voor aansluiting van de badkraan. Ook

is een afvoer-overloop installatie met water toevoer verkrijgbaar. Vraag uw dealer naar Riho afvoer-overloop

combinaties met watertoevoer in het bad.

Bij montage van een afvoer-overloop installatie met water toevoer in het bad, moet altijd een beluchter-watertoevoer in

de toevoerleiding worden geplaatst. Dit om vuil water niet terug te laten stromen in de toevoerleiding.

Bij twijfel informeer bij de sanitairspecialist.

1.5.5Waterafvoer.

Afvoerleiding met sifon aansluiten op badkamer afvoerleiding. De badkamer afvoerleiding moet op ongeveer 25-35 cm

van de middenlijn van de afvoer van het bad worden voorbereid met voldoende verloop zodat voldoende afwatering

aanwezig is (zie figuur 6: afvoerleiding). Bij twijfel informeer bij de sanitairspecialist.

101

Figuur 6: afvoerleiding

1.5.6Elektrische aansluiting.

De voeding voor de installatie moet met één kabel aangesloten worden via een vaste kabeldoos. Hiervoor is de

whirlpool voorzien van een 3x1,5mm² vaste aansluitkabel met een rood waarschuwingslabel. Tevens zal rekening

gehouden moeten worden met de plaatselijke elektriciteitsvoorschriften. Aansluiting moet gebeuren op een groep van

230V/50Hz, één fase, nul, aarde en voorzien van een aardlekschakelaar van 30mA. Bij twijfel informeer bij de

sanitairspecialist.

1.5.7Potentiaal vereffening.

Het metalen frame van de whirlpool moet potentiaal vereffend zijn. Hiervoor is een speciale metalen kroonsteen op het

frame gemonteerd, gemarkeerd met het aardeteken. Gebruik hiervoor een aardedraad van 4-6 mm².

-6-

Page 10

1.5.8Dipswitch instellingen

De volgende dipswitches zijn te vinden op de printplaat in de elektronica kast

Dipswitch 1:

On 2 motoren systeem (2,3 toetsbediening)

Off 1 motor systeem (1,2 toets bediening)

Dipswitch 2:

On Aero systeem aan.

Dipswitch 3:

On inschakelen van automatisch leegblaasfunctie.

Off uitschakelen van automatisch leegblaasfunctie

Dipswitch 4:

Opmerking: dipswitch 3 staat in geval van aero default op On

2.0Riho Acrylaat baden (Whirlpools)

Alle Riho baden zijn vervaardigd uit acrylaat (Polymethylmethacrylaat) en in de bodem ondersteund door een

spaanderplaat en verstevigd met glasvezelpolyester.

Acrylaat is een kunststof welke door en door gekleurd is.

De eigenschappen van acrylaat geven de gebruiker een maximum aan badcomfort, mits deze de juiste installatie- en

onderhoudsvoorschriften in acht neemt.

3.0Onderhoud

! Door het poriënvrije, gladde oppervlak van het materiaal, zal vuil zich niet of nauwelijks vastzetten. Het onderhoud

kan beperkt worden, door na gebruik van het bad, het te reinigen met een natte spons of doek en een vloeibaar

wasmiddel (geen schuurmiddel).

! Het repareren van kleine krasjes en relevante beschadigingen aan het bad.

Wilt u zelf kleine beschadigingen verwijderen dan is voorzichtigheid geboden Dit kunt u als volgt doen:

Als het hele fijne krasjes zijn kan een "chroom- en lakpolijstmiddel" (oplosmiddel- en korrelvrij) voldoen. Mocht dit

onvoldoende resultaat opleveren dan kunt u de beschadiging opschuren met waterproof schuurpapier nr. 600 en

daarna met waterproof schuurpapier nr.1000. Nabewerken met een "chroom en lak polijstmiddel" voor een perfect eind

resultaat en uw bad is weer als nieuw.

Een complete set is verkrijgbaar bij Riho International bv (artikelnummer: POETSSET001).

Het zelf repareren van uw bad is voor eigen risico.

! Grote beschadigingen, diepe krassen, gaatjes en zelfs scheuren kunnen vrijwel onzichtbaar gerepareerd worden.

Het is verstandig om dit te laten repareren door gespecialiseerde vakmensen.

-7-

Page 11

Whirlpool Electronic - Gebruikershandboek

4.0Bediening

4.1 Elektronische bediening.

Voor het in gebruik nemen van de whirlpoolinstallatie moet u het bad vullen tot 5 cm boven de hoogste spuitmond

(hydro-systeem) of tot ongeveer 15 cm onder de rand (aero-systeem).

Tijdens het gebruik van de whirlpool is het verboden elektrische apparaten aan te raken, te hanteren of te

gebruiken. Gebruik daarvan kan ernstig gevaar voor de gebruiker veroorzaken.

4.1.1Bediening enkelvoudig systeem (Hydro óf Aero.) (Zie fig. 7 en 8)

Bij de enkelvoudige systemen, hydro óf aero, wordt gebruik gemaakt van een bediening met 1 of 2 toetsen met

respectievelijk 1 of 2 indicatie-leds (LED=Light Emitting Diode / Lampje).

1 toets bediening voor aan/uit functie (aero óf hydro)

2 toets bediening voor aan/uit (aero óf hydro) en voor verlichting

Voor het gemak zal vervolgens slechts gebruik gemaakt worden van de term "het systeem".

Ter beveiliging schakelt het systeem na 20 minuten automatisch uit, tenzij eerder handmatig het systeem is uit

gezet.

RIHO

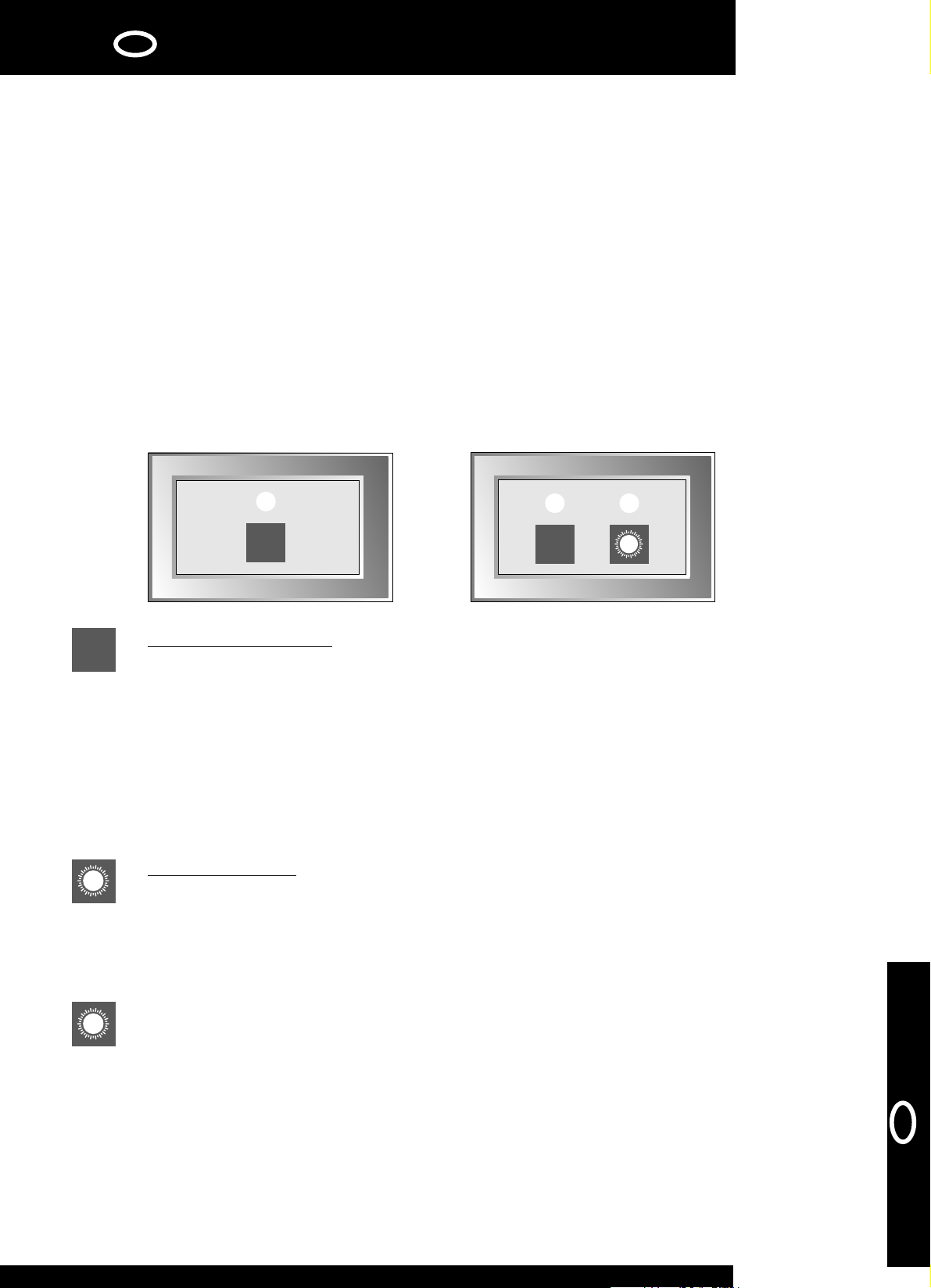

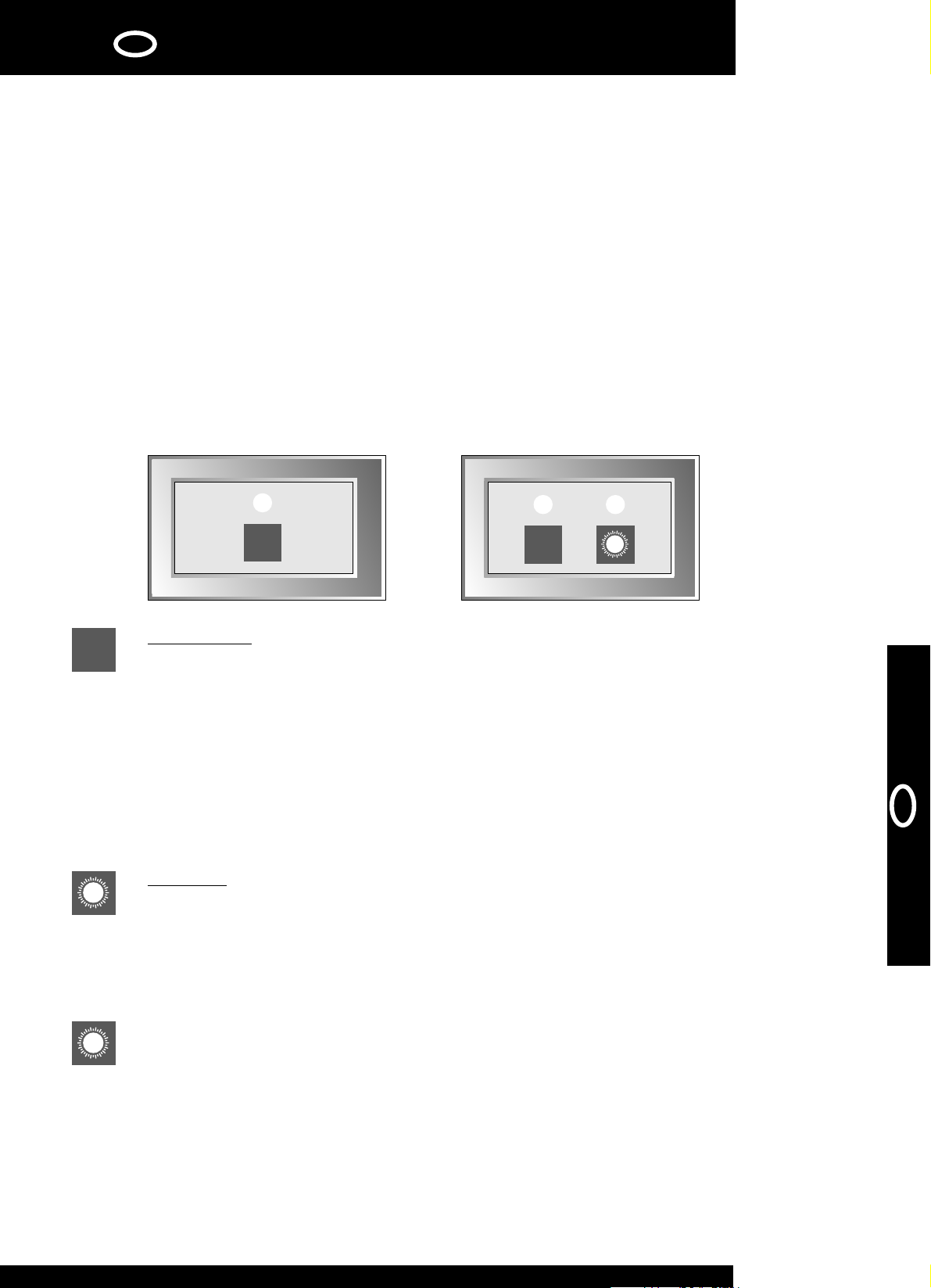

Figuur 7: één-toets bedieningspaneel

Aan/uit-toets:

Alleen aan te zetten wanneer er voldoende waterniveau is.

Deze druktoets wordt gebruikt om het systeem aan en uit te zetten.

! Eerste maal drukken, de motor en de indicatie-led boven de toets gaan aan.

! Tweede maal drukken, de motor en de indicatie-leds boven de toets gaan uit.

! Lang drukken op deze toets zal het systeem automatisch harder en zachter doen gaan.

! Na het loslaten van deze toets zal het systeem automatisch met de snelheid blijven draaien van het

moment dat je de toets losgelaten hebt.

! Nogmaals drukken, de motor en de indicatie-leds boven de toets gaan uit.

! Bij een nieuwe start wordt altijd begonnen op hoge snelheid.

Licht-toets:

Alleen aan te zetten wanneer er voldoende waterniveau is.

Bij eenmaal indrukken van de lichttoets schakelt het licht aan. Na 20 min schakelt lichtfunctie uit.

Indien de lichtfunctie aan staat en het waterniveau valt weg (2 sec) dan gaat de lichtfunctie uit.

Indien de lichtfunctie aanstaat en de whirlpoolmotor gestart wordt, wordt de tijd van de lichtfunctie gezet

op looptijd motor + 5 minuten. Dat houdt in dat na afloop van de whirlpoolmotor het licht nog 5 minuten zal

blijven branden.

Na kort op de lichttoets te drukken, schakelt het licht uit.

Optioneel: Kleurentherapie

Figuur 8: twee-toets bedieningspaneel

RIHO

Bij lang drukken op de lichttoets schakelt de kleurentherapie aan. Led boven deze functie zal oplichten.

Na 20 min schakelt de kleurentherapie automatisch uit. Indien men tijdens de kleurentherapie eenmaal op

de lichttoets drukt stopt de kleuren wisseling. Tijdens dit stoppen knippert de indicatie-led boven deze

toets. Indien men weer eenmaal drukt gaat de kleurwisseling opnieuw beginnen. Als u de functie eerder

wilt beëindigen dan drukt u nogmaals lang op de lichttoets waarna de kleurentherapie uit wordt

geschakeld. Tijdens het gebruik van kleurentherapie kunt u het gewone licht van uw cabine niet aan of uit

zetten. U dient dan eerst de kleurentherapie volledig uit te zetten.

-8-

Page 12

4.1.2Leegblazen Systeem

Manuele leegblaasfunctie:

Als de aan/uit toets gedurende 2 seconden ingedrukt wordt indien er "geen" water in het bad zit

(niveau sensor), start de leegblaasfunctie:

! De indicatie-led boven de aan/uit toets gaat knipperen

! Hydromotor wordt aangezet gedurende een aantal seconden. (Indien aanwezig)

! Aeromotor zal gedurende 45 seconden aangezet worden. (Indien aanwezig)

! Daarna stopt de motor en de indicatie-led boven de aan/uit toets gaat uit.

Doel is het leeg blazen van systeemleidingen

Automatische leegblaasfunctie:

Indien u gaat baden en de niveausensor gedurende 5 minuten bedekt geweest is met water, zal na 8

minuten na het leeglopen van het bad de automatische leegblaasfunctie gestart worden. Tijdens de 8

minuten wachttijd zal de led boven de aan/uit toets met hoge frequentie knipperen (2 maal normale

tempo). Hierna zal de aero-motor gedurende 45 seconden aangezet worden (led knippert dan met

normaal tempo)

Let op: Deze functie kan bij installatie d.m.v. een dipswitch uitgeschakeld worden.

4.1.3Bediening Combinatie Hydro/Aero. (Zie fig. 9 en 10)

Bij de combinatiesystemen, hydro/aeropool, wordt gebruik gemaakt van een bediening met 2 of 3 toetsen en

respectievelijk 2 of 3 indicatie-leds.

2 toets bediening voor enkel aan/uit functies van hydro én aero

3 toets bediening voor aan/uit functies van hydro én aero en voor verlichting

Ter beveiliging schakelt het systeem na 20 minuten automatisch uit, tenzij eerder handmatig het systeem is uit

gezet.

RIHO

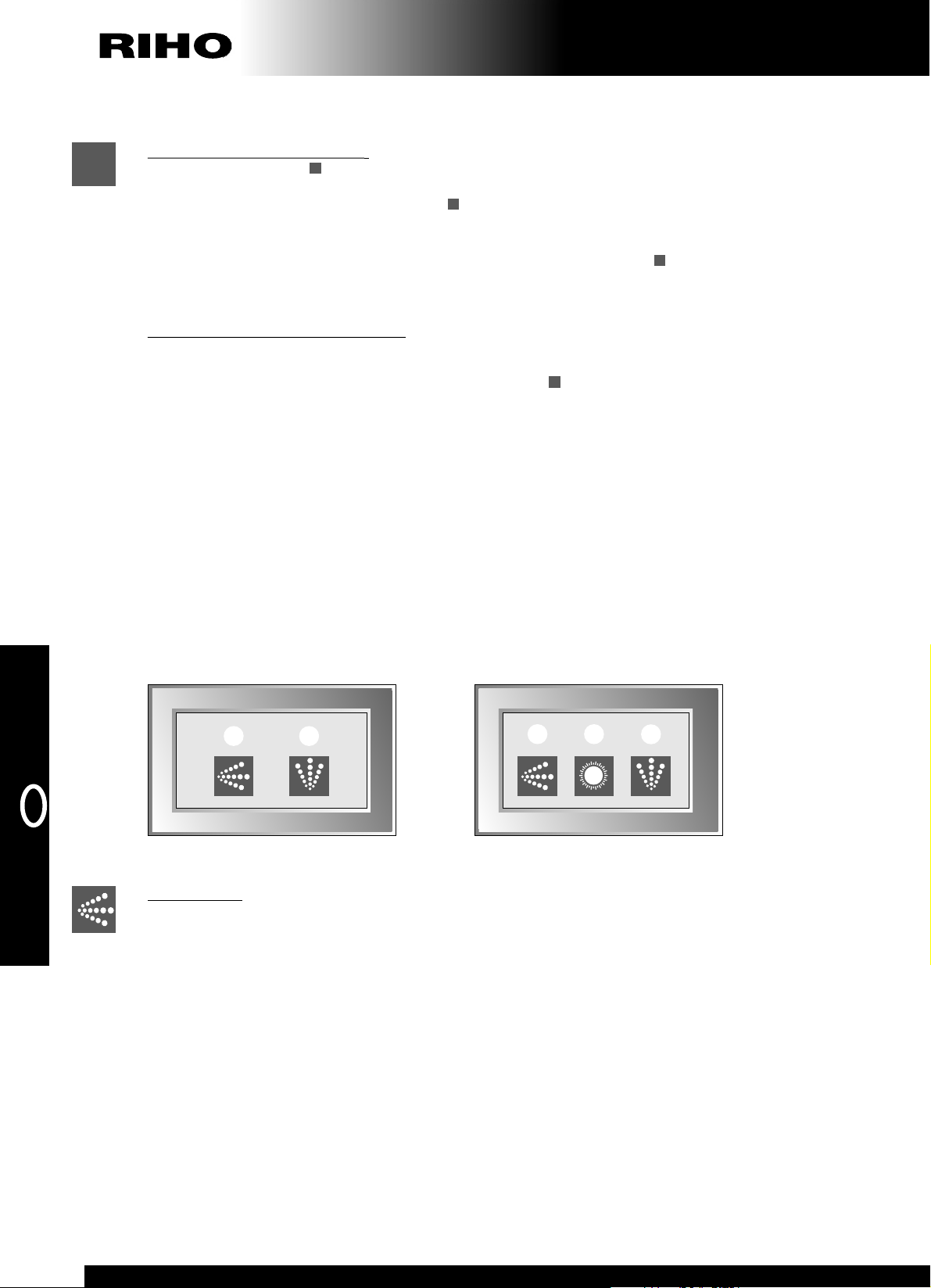

Figuur 9: twee-toets bedieningspaneel

Figuur 10: drie-toets bedieningspaneel

RIHO

Hydro-toets:

Alleen aan te zetten wanneer er voldoende waterniveau is.

Deze druktoets wordt gebruikt om het hydro-systeem aan en uit te zetten.

! Eerste maal drukken, de motor en de indicatie-led boven de toets gaan aan.

! Tweede maal drukken, de motor en de indicatie-leds boven de toets gaan uit.

! Lang drukken op deze toets zal het systeem automatisch harder en zachter doen gaan.

! Na het loslaten van deze toets zal het systeem automatisch met de snelheid blijven draaien van het

moment dat je de toets losgelaten hebt.

! Nogmaals drukken, de motor en de indicatie-leds boven de toets gaan uit.

! Bij een nieuwe start wordt altijd begonnen op hoge snelheid.

Aero-toets:

Alleen aan te zetten wanneer er voldoende waterniveau is.

Deze druktoets wordt gebruikt om het aero-systeem aan en uit te zetten.

! Eerste maal drukken, de motor en de indicatie-led boven de toets gaan aan.

! Tweede maal drukken, de motor en de indicatie-leds boven de toets gaan uit.

! Lang drukken op deze toets zal het systeem automatisch harder en zachter doen gaan.

! Na het loslaten van deze toets zal het systeem automatisch met de snelheid blijven draaien van het

moment dat je de toets losgelaten hebt.

! Nogmaals drukken, de motor en de indicatie-leds boven de toets gaan uit.

! Bij een nieuwe start wordt altijd begonnen op hoge snelheid.

-9-

Page 13

Whirlpool Electronic - Gebruikershandboek

Licht-toets:

Alleen aan te zetten wanneer er voldoende waterniveau is.

Bij eenmaal indrukken van de lichttoets schakelt het licht aan. Na 20 min schakelt lichtfunctie uit.

Indien de lichtfunctie aan staat en het waterniveau valt weg (2 sec) dan gaat de lichtfunctie uit.

Indien de lichtfunctie aanstaat en de whirlpoolmotor gestart wordt, wordt de tijd van de lichtfunctie gezet

op looptijd motor + 5 minuten. Dat houdt in dat afloop van de whirlpoolmotor het licht nog 5 minuten

langer brandt. Indien de motor tussendoor uitgezet wordt, schakelt de lichtfunctie dus 5 minuten later uit.

Na kort op de lichttoets te drukken, schakelt het licht uit.

Optioneel: Kleuren therapie

Bij lang drukken op de lichttoets schakelt de kleurentherapie aan. Led boven deze functie zal oplichten.

Na 20 min schakelt de kleurentherapie automatisch uit. Indien men tijdens de kleurentherapie eenmaal op

de lichttoets drukt stopt de kleuren wisseling. Tijdens dit stoppen knippert de indicatie-led boven deze

toets. Indien men weer eenmaal drukt gaat de kleurwisseling opnieuw beginnen.

Als u de functie eerder wilt beëindigen dan drukt u nogmaals lang op de lichttoets waarna de

kleurentherapie uit wordt geschakeld.

Tijdens het gebruik van kleurentherapie kunt u het gewone licht van uw cabine niet aan of uit zetten. U

dient dan eerst de kleurentherapie volledig uit te zetten.

4.1.4Leegblazen Systeem

Manuele leegblaasfunctie:

Als één of beide toetsen gedurende 2 seconden ingedrukt wordt, indien er "geen" water in het bad zit

(niveau sensor), start de leegblaasfunctie:

! De indicatie-leds boven beide toetsen + gaan knipperen

! Hydromotor word aangezet gedurende een aantal seconden.

! Aeromotor zal gedurende 45 seconden aangezet worden.

! Daarna stoppen de motoren en de indicatie-leds gaan uit

Doel is het leeg blazen van systeemleidingen.

Automatische leegblaasfunctie:

Indien u gaat baden en de niveausensor gedurende 5 minuten bedekt geweest is met water, zal na 8

minuten na het leeglopen van het bad de automatische leegblaasfunctie gestart worden. Tijdens de 8

minuten wachttijd zullen de leds boven beide toetsen + met hoge frequentie knipperen (2 maal

normale tempo). Hierna zal de aero-motor gedurende 45 seconden aangezet worden (leds knipperen dan

met normaal tempo)

Let op:

Deze functie kan bij installatie d.m.v. een dipswitch uitgeschakeld worden.

5.0Beveiliging

Indien er niet voldoende water in het bad staat, zal het systeem ter beveiliging tegen drooglopen, niet aanschakelen.

Ook is de motor voorzien van een thermische schakelaar. Deze zal bij problemen eventueel uitschakelen.

5.1Badwater gebruikstemperatuur

De aanbevolen badwater gebruikstemperatuur bedraagt 38°C.

5.2Desinfectie en Reiniging

Whirlpool systemen moeten gedesinfecteerd en gereinigd worden. Voor deze twee behandelingen stelt

Riho aparte middelen beschikbaar.

! Desinfecteren. Om te desinfecteren adviseren wij, bij dagelijks gebruik van het bad, iedere twee weken 3 clean-

desinfectietabletten- Riho art. nr. REDIS001-, na het baden aan het bad water toe te voegen. Daarna het systeem

volgens de in deze manual beschreven instructies aan zetten. Gebruik aanpassen indien u minder gebruik maakt

van het bad.

-10-

Page 14

! Reinigen. Om het leiding systeem vetvrij en schoon te houden van organisch en ander afval materiaal, adviseren wij

bij dagelijks gebruik van het bad, iedere week 100 ml clean vloeistof Riho art. nr. REDIS002- na het baden aan het

badwater toe te voegen. Daarna het systeem volgens in deze handleiding beschreven instructies aan zetten. Gebruik

aanpassen indien u minder gebruik maakt van het bad. Bad na leegloop even na spoelen.

Waarschuwing:

De volgende punten zijn van belang bij het gebruik van Riho Cleandesinfectietabletten en Riho Clean Plus vloeistof:

- Buiten bereik van kinderen houden.

- Vermijd contact met gezicht en ogen.

- Niet voor inwendig gebruik.

- In geval van contact, met water spoelen.

- Niet inhaleren.

- Niet in het bad gaan zitten, terwijl middelen zijn toegevoegd.

5.3Gebruikerstips

! Bij gezondheidsproblemen: Raadpleeg uw arts alvorens gebruik te maken van het whirlpool systeem.

! Maximaal aanbevolen whirlpool gebruiksduur 10 minuten.

! Het whirlpoolsysteem niet gebruiken direct na een maaltijd.

! Badschuim, shampoos of zeep uitsluitend gebruiken na gebruik van het whirlpoolsysteem. Het gebruik hier van, voor

of tijdens het in bedrijf zijn van de whirlpoolinstallatie, zal grote schuimvorming tot gevolg hebben.

6.0Buitengewoon onderhoud

Let op: Schakel altijd de stroomtoevoer uit alvorens werkzaamheden uit te

voeren.

De whirlpool-servicedienst kan geen service verlenen, indien er geen of te kleine inspectieluiken aanwezig zijn, of deze

niet op de voorgeschreven locatie bevinden (zie prijslijst).

Wendt u voor buitengewoon onderhoud tot bevoegde servicediensten. Bij eventueel verkeerde behandeling door niet

bevoegd personeel vervalt de garantie en de aansprakelijkheid van de fabrikant voor de veiligheid van het product

onmiddellijk. In geval van kapotte onderdelen dient men enkel originele en goedgekeurde reserveonderdelen te

gebruiken, anders vervalt de garantie en de aansprakelijkheid van de fabrikant voor de veiligheid van het product.

Het vinden en oplossen van problemen.

Probleem 1.

De whirlpool doet het niet nadat de aan/uit schakelaar is ingedrukt.

Oorzaak 1:

Heeft u spanning op de whirlpool staan?

Oplossing 1:

Is de whirlpool goed aangesloten?

Controleer de zekeringen.

Staat de stroom aan?

Oorzaak 2:

Is het water niveau hoog genoeg?

De elektronisch bestuurde whirlpools zijn uitgerust met een niveauschakelaar, en laat het systeem pas werken als het

waterniveau hoog genoeg is.

Is er voldoende water aanwezig controleer dan of de waterniveauschakelaar tijdens transport of inbouw

werkzaamheden niet is losgeraakt

Oplossing 2:

Water bijvullen als er niet voldoende water aanwezig is.

Is de niveau schakelaar los neem dan contact op met de Riho servicedienst.

-11-

Page 15

Whirlpool Electronic - Gebruikershandboek

Probleem 2.

De Whirlpool doet niets.

Oorzaak:

Door veelvuldig bedoeld of onbedoeld op de bedieningstoetsen te drukken, kan de elektronica ontregeld worden.

Oplossing:

Spanning er af halen via de hoofdschakelaar, en 1 minuut wachten, daarna weer aan zetten, hierdoor zal de elektronica

“gereset” worden. Indien het probleem blijft aanhouden bel uw servicedienst.

Probleem 3.

Het systeem treed niet in werking.

Oorzaak:

De hydro- of aeromotor is uitgevoerd met een thermische schakelaar als beveiliging. In geval van oververhitting zal

deze de motor uitschakelen. Een mogelijke oorzaak hiervan kan zijn dat de motor geblokkeerd is.

Oplossing:

Laat het systeem afkoelen gedurende 2 uur. Indien het probleem blijft of terugkeert, neem dan contact op met de Riho

servicedienst.

7.0Formulier Service-aanvraag

Voor directe serviceaanvragen zie achterblad voor de betreffende lokale service-organisatie, bij het ontbreken van een

lokale service-organisatie graag contact opnemen met de dealer van aankoop.

Voor een "Riho service-aanvraag" zie figuur 11.

Aandachtspunten.

Attentie: volgens de installatievoorschriften dient bij een ommuurde inbouwwijze er bij elke motor een inspectieluik met

minimale afmeting 40 (b) x 50 (h) cm. aanwezig te zijn.

(Indien niet aanwezig dient de klant het bad uit te nemen voor het bezoek van de monteur.)

De ruimte moet vrij zijn van obstakels om werkzaamheden uit te kunnen voeren.

In geval van een ingekit paneel dient U voor het bezoek van onze monteur de kit te verwijderen.

-12-

Page 16

Op alle met ons gesloten overeenkomsten zijn van toepassing onze algemene leverings- en betalingsvoorwaarden,

gedeponeerd ter griffie van de rechtbank te Breda op 5 januari 1994 onder nummer 3/94

RIHO SERVICE AANVRAAG

Debiteur Riho:

Firma:________________________________________ Contactpersoon:__________________________________________

Plaats:________________________________________ Telefoonnummer:_________________________________________

Faxnummer:___________________________________ Uw referentie:____________________________________________

E-mail:_______________________________________

Installateur:

Firma:________________________________________ Plaats:_________________________________________________

Faxnummer:___________________________________ Telefoonnummer: ________________________________________

Eindgebruiker:

Commissie:___________________________________ Adres:__________________________________________________

Postcode:_____________________________________ Woonplaats:_____________________________________________

Telefoon thuis:_________________________________ Telefoon werk:___________________________________________

Fax:_________________________________________ E-mail:_________________________________________________

Product:

Bad – Paneel bad - Whirlpool – Douchebak – Paneel douchebak - Stoomcabine

Naam/type:_________________________________ Serienummer:____________________________________________

Kleur:______________________________________ Aankoopdatum:__________________________________________

Factuurnummer/Referentie (van Riho Int. BV) waarop geleverd is:____________________________________________________

Whirlpool:

Stoomcabine:

Systeem:

Uitvoering:

 hydro electronisch  hydro mechanisch  basis

 hydro/aero electronisch  spydro mechanisch  professioneel

 hydro/spydro mechanisch aero electronisch

Is er een serviceluik aanwezig? JA/NEE

met minimale afmeting van 40x50 cm

Reden service aanvraag:

________________________________________________________________________________________________________

Met vriendelijke groet,

Figuur 11: RIHO service-aanvraag

-13-

Page 17

Whirlpool Electronic - Gebruikershandboek

8.0Garantie voorwaarden

1Voor de goede constructie en de materialen van de door ons geleverde goederen staan wij in, met dien

verstande dat door ons voor alle onderdelen, welke gedurende een termijn van drie jaar na levering door

onvoldoende constructie en/of ondeugdelijke materialen defect raken, gratis nieuwe onderdelen zullen

worden geleverd. De betrokken onderdelen moeten daartoe franco aan ons worden toegezonden.

Demontage of montage van deze onderdelen is niet voor onze rekening.

1a Op Riho producten die vervaardigd zijn uit acryl is een garantietermijn van 5 jaar van toepassing op kleur-

en vormvastheid.

1bReiniging van Riho producten dient te geschieden met door Riho voorgeschreven middelen.

1cVoor hout, wasbakken en behandelde materialen geldt een garantie termijn van 1 jaar. Dit voorwaardelijk

aan goede ventilatie in de ruimte (groter dan 10 maal ruimte inhoud per uur) en naleving van de

onderhoudsvoorschriften.

2Gebreken ontstaan door normale slijtage, onoordeelkundige behandeling of onoordeelkundig of onjuist

onderhoud, dan wel welke zich voordoen na wijzigingen of reparatie door of namens de opdrachtgever

en/of koper zelf of door derden, vallen nimmer onder de garantie.

3De garantie geldt slechts indien en voor zover de opdrachtgever en/of koper aan al zijn verplichtingen

jegens ons volledig heeft voldaan.

4Geen garantie wordt gegeven voor onderdelen, alles in de ruimste zin van het woord, welke niet door ons

zijn geleverd c.q. zijn gemonteerd.

5De garantie strekt zich in geen geval verder uit dan tot het gratis leveren van nieuwe onderdelen. Wij zijn

nimmer aansprakelijk voor enige andere door de opdrachtgever en/of koper geleden schade, hoe ook

genaamd.

6Indien wij ter voldoening aan de garantieverplichting onderdelen vervangen, worden de vervangen

onderdelen ons eigendom.

7Indien door de opdrachtgever en/of koper is bedongen dat bepaalde materialen of onderdelen geleverd

worden door met name genoemde fabrikanten of leveranciers, zijn wij niet gehouden tot een verdergaande

verantwoordelijkheid en/of langere garantietermijn dan de fabrikant of leverancier van deze voorgeschreven

onderdelen of materialen bereid is jegens ons te aanvaarden.

8Reclames terzake van gebreken aan geleverde materialen en/of verrichte werkzaamheden moeten binnen

7 dagen nadat deze gebreken aan het licht zijn gekomen, schriftelijk bij ons worden ingediend.

9Wij aanvaarden geen enkele aansprakelijkheid voor een door of namens de opdrachtgever en/of koper door

derden uitgewerkt ontwerp, noch voor de eventueel bij dit ontwerp gegeven specificatie van materialen c.q.

berekeningen.

10Wij zijn nimmer verplicht tot vergoeding van middellijk of onmiddellijk geleden schade, hoe ook genaamd,

ontstaan door gebreken aan geleverde goederen/materialen. Evenmin zijn wij aansprakelijk voor schade

die door of tijdens de installatie van geleverde goederen aan eigendommen van de opdrachtgever/koper

dan wel van derden wordt toegebracht.

11Wij zijn nimmer verplicht tot vergoeding van bedrijfsschade of gevolgschade, hoe ook genaamd, door welke

oorzaak ook ontstaan, daaronder begrepen de vertraging in de levering van de verkochte goederen en/of

installatie.

12De garantie van het Riho product komt te vervallen indien het product is gebruikt buiten het land van

aankoop.

-14-

Page 18

Page 19

Whirlpool Electronic - User manual

Installation and Operations Manual RIHO baths (whirlpools)

Table of contents

ChapterDescription Page

1.0Installation of RIHO baths (whirlpools).18

1.1

1.2Whirlpool bath.19

1.3Delivery .19

1.4 actions.19

1.5Bath installation.20

1.5.1Ventilation grid.22

1.5.2Inspection hatch(es).22

1.5.3Panels.23

1.5.4Hot and cold water supply.23

1.5.5Water drain.23

1.5.6Electrical connection.23

1.5.7Potential difference equaliser.23

1.5.8 settings.24

Safety regulations for bathrooms..18

Pre-installation

Jumper switch

2.0RIHO baths (Whirlpools).24

3.0Maintenance.24

4.0Operation.25

4.1Electronic operation.25

4.1.1Operation of the single system (Hydro or Aero.).25

4.1.2 system.26

4.1.3Operation of the combination of Hydro/Aero.26

4.1.4 system.27

5.0Protection system.28

5.1Normal temperature of bath water.28

5.2Disinfection and cleaning.28

5.3Tips for Users.28

6.0Exceptional maintenance.28

7.0Service Request Form.29

8.0Guarantee Terms and Conditions.31

Acrylic

Run-dry

Page 20

1.0Installation of Riho Whirlpools

The s are fully in conformity with the applicable .

Whirlpool bathEN and national guidelines

The installation must be fitted by a recognised installer.

The assembly and installation of the whirlpool must be done in accordance with the instructions in this

manual.

The installer will be responsible to check that the civil, electrical and water-related work is done properly.

1.1Safety regulations for bathrooms.

Electrical sockets, lamps, switches and/or other electrical equipment should be installed outside the danger zones

indicated in the national guidelines and standards. Above all, the regulations prohibit the presence of any electrical

installation within 60 cm around the bath, and less than 225 cm above it (see Fig.1). and other electrical devices

should be installed so as to be inaccessible to the person using the whirlpool.

pre-installation

The switch

described

Fig. 1: Safety distances

THE MANUFACTURER REFUSES TO ACCEPT ANY LIABILITY IN THE FOLLOWING CASES:

the national guidelines and standards that apply to earthing, potential and electrical

installations in the bathroom are not adhered to.

description

the contained in the national laws and standards that apply to safety in bathrooms are not adhered to

the instructions described in this manual are not adhered to.

Parts are

in which they are to be installed. It is advisable to check all the components of the bath before installation.

Any damage claimed after installation will not be covered under the guarantee.

dismantled after inspection in the factory to facilitate transport and to enable them to be carried into the room

difference equalising

-18-

Page 21

Whirlpool Electronic - User manual

1.2Whirlpool installation

All Riho are made of (see description: baths) and equipped with a

customer's choice

1. Hydro-system (side jets with water + air)

2. Aero-system(bottom jets with air)

3. Hydro/Aero system(a combination of both systems)

Whirlpool bathsacrylicacrylicWhirlpool bath as per

. The following system models are available:

Please refer to the Riho price lists for details of all the possibilities.

1.3Delivery:

Generally, all whirlpool systems are fully installed, functionally tested and packed.

All Whirlpool baths are supplied without a PU drain-overflow.

ATTENTION! Before installation, check the bath for damage if any, as well as material and/or manufacturing defects.

For this remove, the cardboard packaging. In order to prevent damage during installation, allow the foil to remain as

long as possible and remove it only at the last moment. After installation, Riho can only give a guarantee on hidden

material defects. Check the foil for scratches and damage if any. If these are present, check the bath itself to see

whether it is damaged. For this, remove as little foil as necessary in order to protect the as properly as possible

during installation. In case of doubt, consult a plumbing specialist.

1.4 actions

The installer must ensure the presence of the following structural facilities among other things:

Pre-installation

- Ventilation grid for the motor(s) of at least 100cm².

- A 2ventilation grid for natural ventilation (to the extent possible, they should be placed as far apart

as possible).

- Inspection hatch(es) of at least 40 x 50cm for service access (at least to the motors).

Riho recommends that an inspection hatch should be placed near the overflow opening.

- Hot and cold water supply.

- Water drain

- Electrical connection 230V/50Hz. Fixed connection with earth leakage circuit breaker.

- Potential difference equaliser

- Splash-proof rim around the whirlpool.

- We recommend that the whirlpool be a separate group so that the installation receives

sufficient power.

4-6 mm² earthing connection to the whirlpool frame.

connected to

bath

The installer should pay special attention to the following points before installing the bath:

- Check the bath and the whirlpool for possible defects before installation. No dismantling costs will be paid

in the case of defects found after installation. After installation, Riho can only give a guarantee on hidden

defects.

- When transporting and installing the bath, do not hold it by and jets.

- Check the whirlpool for leaks before installation.

- The whirlpool bath must be clear of the wall, so that unavoidable vibrations caused by the motor are not

transferred to it. The use of bath insulation tape between the bath rim and walls is recommended this will

reduce the noise level.

- If plastic panels are installed, pay attention to the height of the panel with respect to the bottom edge of

the bath. The panel should be at least 5mm from the floor, for ventilation purposes.

In case of doubt, consult a plumbing specialist.

the pipes, hoses

-19-

Page 22

1.5Bath installation:

As extra protection, place plastic or cardboard on the bottom.

A metal support frame with 4 adjustable legs will be supplied with the bath. The 4 adjustable legs will be provided

separately, depending on the packing method. If necessary, install the 4 adjustable legs (see Fig. 2: leg installation

drawing). With the adjustable legs, ensure that the bath is properly levelled and at the right height and do not forget to

tighten the lock nuts afterwards. Check to ensure that all the legs are resting properly on the floor.

Fig. 2: leg installation drawing

Install the overflow-drain combination in the bath. Check whether all the components are properly mounted

according to the attached installation specifications of the manufacturer. The overflow-drain combination bore in the

bath should be Ø52 mm.

The bath may be fixed on the wall with a wooden lath (see Fig. 3: wall mounting) or using the clips provided

(alternative), as shown on the next page. This installation method applies to the installation of the bath against the tiles

(recommended by RIHO) or with the tile edge on the bath edge. (The advantage of installation against the tiles is that in

case of defects in respect of which there is poor accessibility via the inspection hatches, accessibility is still possible by

removing the bath.)

Connect the bath to the drain pipeline. Level the bath properly.

Fig. 3: wall mounting

-20-

Page 23

Whirlpool Electronic - User manual

-21-

Page 24

Fill half the bath with water and check whether the bath is still horizontal. This is necessary. Use the adjustable legs

for correction. Check whether the drain pipeline connection is watertight and then top up the bath upto the overflow

outlet. Allow the same to overflow and check the sealing and proper drainage of water via the overflow connection.

The open sides of the bath may be finished with plastic panels or with a tile wall. This may be done for the entire rim,

or only in certain sections.

For sealing the bath joints, only use acid-free silicon sealant suitable for plumbing applications.

The bath may be placed in several ways:

- The bath may be placed against the tiles of the wall. Apply all around the rim to absorb the

silicon sealant

movements of the bath if any.

- In case of installation of the bath in an alcove (wedged between two walls) and/or finished with a

horizontal row of tiles placed on the rim of the bath, the joint (4-5mm) between the rim of the bath and the

row of tiles and/or wall should also be sealed using silicon sealant. This 4-5mm space is required to

absorb the torsional forces acting on the rim of the bath.

- When the bath is finished with a wall on the underside instead of a plastic panel, there should be a joint

between the top of the wall or row of tiles and the bottom of the bath, of 4-5mm.

This joint must also be sealed.

The silicon sealant provides a good watertight finishing joint and allows the bath to expand to some extent. It

is also necessary to fill the bath with water upto the overflow rim and to ensure that the bath is resting properly

on all its legs before you start sealing.

In case of doubt, consult a plumbing specialist.

1.5.1Ventilation grid.

In order to ensure optimum operation of the motor(s), it is necessary to install a ventilation grid in the edge or in the wall

under the bath. This grid must be splash-proof and placed so that splashing water does not find its way under the bath.

The minimum effective flow surface of the grid must be 100cm², and should not vent in places where the temperature is

less than +15°C and more than +35°C. (See Fig. 4: Ventilation grid).

In case of doubt, consult a plumbing specialist.

Fig. 4: Ventilation grid

1.5.2Inspection hatch(es).

A splash water proof inspection hatch must be installed in the bath edge or in the wall, the minimum size of which must

be 40x50cm, in order to enable maintenance work to be carried out. It will be necessary to provide a separate hatch for

every motor in order to make service possible. (See Fig. 5: Inspection hatch(es). See Price List for the placement of the

hatches. You can order Riho magnetic tile inspection hatch sets from your dealer. Riho Article no. ZA 110000000005.

The Riho Service department cannot provide service if the inspection hatches are absent or are too small. Ensure the

optimum accessibility of the system, Riho recommends the use of plastic front panels (if available for this type of bath).

In case of doubt, consult a plumbing specialist.

-22-

Page 25

Whirlpool Electronic - User manual

1.5.3Panels

Where panels are used, do not seal them. They must be removable.

skříňka

Elektrická

skříňka

Elektrická

Hydro and Aeropool

Hydro or Aeropool

Fig. 5: Inspection hatch(es)

1.5.4 Hot and cold water supply.

The supply pipelines may be installed on the rim of the bath or on the wall for connection to the bath tap. A drainage

overflow installation with water supply can also be supplied. Ask your dealer for Riho overflow-drain combinations with

water supply in the bath.

In case of installation of a drainage overflow installation with water supply in the bath, an aerator water supply should

be installed in the supply line. This is to prevent dirty water from flowing back into the supply pipeline.

In case of doubt, consult a plumbing specialist.

1.5.5Water drain

Connect the drain pipeline with siphon to the bathroom drain pipeline. The bathroom drain pipeline must be positioned

at around 25-35 cm from the centre line of the bath's drain, and should have sufficient drainage so that adequate

drainage is ensured (see Fig. 6: drain pipeline). In case of doubt, consult a plumbing specialist.

Fig. 6: drain pipeline

101

1.5.6Electrical connection

The electrical supply for the installation should be provided with one cable using a fixed junction box. For this purpose,

the whirlpool is fitted with a 3x1.5mm² fixed connecting cable with a red warning label. The local electricity rules and

regulations should also be duly followed. Connection should be made to a 230V/50Hz group consisting of one phase,

neutral and earthing and earth leakage circuit breaker of 30mA. In case of doubt, consult a plumbing specialist.

1.5.7Potential difference equaliser

The metal frame of the whirlpool must . For this purpose, a special metal

have a potential difference connection

connector has been installed on the frame, marked with an earthing symbol. For this, use an earthing wire of 4-6 mm².

-23-

Page 26

1.5.8Dipswitch Settings

The following dipswitches can be found on the printed circuit board in the electronics cabinet

Dipswitch 1:

On 2 motor systems (2,3 button control)

Off 1 motor systems (1,2 button control)

Dipswitch 2:

On Aero system on.

Dipswitch 3:

On switch on automatic emptying function.

Off switch off automatic emptying function

Dipswitch 4:

Note: In the case of Aero, dipswitch 3 is at On by default.

2.0Riho baths (Whirlpools)Acrylic (PMMA)

All Riho baths are made of acrylic ( and supported in the bottom with a chipboard and

reinforced with glass fibre polyester.

Acrylic

is a plastic and coloured all the way through.

The properties of provide the user with the maximum bathing comfort, provided the appropriate installation and

maintenance instructions are duly followed.

acrylic

polymethyl methacrylate)

3.0Maintenance

Thanks to the non-porous, smooth surface of the material, dirt will not or will hardly stick to the material.

Maintenance can be limited by cleaning the bath after use with a wet sponge or cloth and a liquid cleaner (without

abrasive material).

The repair of small cracks and similar damage to the bath.

If you want to repair minor damage, due care is recommended. You may proceed as follows for the same:

If there are fine scratches, it will be adequate to use a “chrome and lacquer polisher” (free of solvents and granules). If

the result of this is not satisfactory, you may sand off the damage with waterproof sandpaper no. 600 and then with

waterproof sandpaper no.1000. Reprocess with “chrome and lacquer polisher” for a perfect end-result and your bath

will be as good as new.

A complete set may be obtained from Riho International bv (Article no.: POETSSET001).

You may repair your bath yourself at your own risk.

Major damages, deep scratches, holes and even cracks may be repaired and can almost be made to disappear. It is

recommended that these should be repaired by specialised technicians.

-24-

Page 27

Whirlpool Electronic - User manual

4.0Operation

4.1 Electronic operation.

For starting the , fill the bath after 5 cm above the highest jet (hydro-system) or upto around 15 cm below

the rim (aero-system).

Do not touch, handle or use electrical devices when using the whirlpool. This is extremely dangerous to the

user.

4.1.1Operation of the single system (Hydro or Aero.) (See Fig. 7 and 8)

In single systems, hydro or aero, an operating system with one or two buttons, respectively (1 or 2 indication LEDs

(LED=Light Emitting Diode/lamp) may be used.

Single-button operation for on/off function (aero or hydro)

Two-button operation for on/off function (aero or hydro) and for lighting

For convenience, the term “the system” will be used in this manual.

As a protection, the system will switch off automatically after 20 minutes, unless the system is switched off

manually in advance.

Whirlpool bath

RIHO

Fig. 7: single-button control panel

On/Off pushbutton:

Switch-on only if there is sufficient water.

This pushbutton is used to switch the system on and off.

On pressing the first time, the motor and the indication LED above the button will switch on.

On pressing the second time, the motor and the indication LED above the button will switch off.

Fig. 8: two-button control panel

RIHO

! Pressing down on this button will automatically make the system work harder and softer.

! After this button is released, the system automatically remains turning at the speed at which you

released the button.

! Press again, the motor and gauge lights go out.

! When starting again, speed is always high.

Light pushbutton:

Switch-on only if there is sufficient water.

The light will switch on after pressing the light pushbutton once. The light function will switch off after 20

minutes.

If the light function is on and the water level (2 seconds), the light function will switch off.

If the light function is switched on and the whirlpool motor is started, the time for the light function will be

set at the running time of the motor + 5 minutes. In other words, after the running of the whirlpool motor is

completed, the light will remain on for another 5 minutes.

The light will switch off after pressing the light button briefly.

Optional Colour therapy:

Only to be switched on when the water level is sufficient.

Pressing the light switch for some time switches the colour therapy function on. The colour therapy

switches off after 20 minutes. When the light switch is pressed during the colour therapy the colour

change will stop, during which the LED above the key will flash. When you press the button again the

colour change will start again. If you wish to end the function earlier, press the light switch again for some

time and the colour therapy will be switched off. If the colour therapy is on and the water level gets too low

(2 sec) the colour therapy will switch off. If the colour therapy function is on when the whirlpool motor is

started, the time of the light function will be set to motor runtime + 5 minutes. This means that once the

whirlpool motor has switched off, the colour therapy will stay on for another 5 minutes. When the motor is

switched off in the mean time, the colour therapy function will switch off 5 minutes later.

drops

-25-

Page 28

4.1.2 systemRun-dry

Manual function:

If the on/off switch is kept pressed for 2 seconds when there is “no” water in the bath

(level sensor), start the function:

The objective is to the system pipelines

Automatic function:

If you take a bath and the level sensor is covered with water for 5 minutes, the automatic function

run-dry

The indication LED above the on/off button will start flashing

The hydro-motor will be switched on for a few seconds. (if present).

The aero-motor will be switched on for 45 seconds. (if present).

The motor will then stop and the indication LED above the on/off button will switch off.

clean and dry

run-dry

will start after the bath is emptied. During the 8 minutes waiting time, the LED above the on/off switch

will flash at high speed (twice the normal speed). The aero-motor will then be run for 45 seconds (the LED

will then flash at normal speed)

Attention:

This function may be switched off over a dipswitch at the time of installation.

4.1.3Operation of the combination of Hydro/Aero (See Fig. 9 and 10)

In the combination system, hydro/aeropool, an operating system with two or three buttons and respectively, 2 or 3

indication LEDs will be used.

2-button operation for individual on/off functions for hydro and aero

3-button operation for on/off functions for hydro and aero and for lighting

As a protection, the system will switch off automatically after 20 minutes, unless the system is switched off

manually in advance.

RIHO

Fig. 9: two-button control panel Fig. 10: three-button control panel

Hydro pushbutton:

Switch-on only if there is sufficient water.

This pushbutton is used to switch the hydro system on and off.

On pressing the first time, the motor and the indication LED above the button will switch on.

On pressing the second time, the motor and the indication LED above the button will switch off.

! Pressing down on this button will automatically make the system work harder and softer.

! After this button is released, the system automatically remains turning at the speed at which you

released the button.

! Press again, the motor and gauge lights go out.

! When starting again, speed is always high.

-26-

Page 29

Whirlpool Electronic - User manual

Aero pushbutton:

Switch-on only if there is sufficient water.

This pushbutton is used to switch the aero system on and off.

On pressing the first time, the motor and the indication LED above the button will switch on.

On pressing the second time, the motor and the indication LED above the button will switch off.

! Pressing down on this button will automatically make the system work harder and softer.

! After this button is released, the system automatically remains turning at the speed at which you

released the button.

! Press again, the motor and gauge lights go out.

! When starting again, speed is always high.

Light pushbutton:

Switch-on only if there is sufficient water.

The light will switch on after pressing the light pushbutton once. The light function will switch off after 20

minutes.

If the light function is on and the water level (2 seconds), the light function will switch off.

If the light function is switched on and the whirlpool motor is started, the time for the light function will be

set at the running time of the motor + 5 minutes. In other words, after the running of the whirlpool motor is

completed, the light will remain on for another 5 minutes. If the motor is switched off between times, the

light function will switch off 5 minutes later.

The light will switch off after pressing the light button briefly.

drops

Optional Colour therapy:

Only to be switched on when the water level is sufficient.

Pressing the light switch for some time switches the colour therapy function on. The colour therapy

switches off after 20 minutes.

When the light switch is pressed during the colour therapy the colour change will stop, during which the

LED above the key will flash. When you press the button again the colour change will start again. If you

wish to end the function earlier, press the light switch again for some time and the colour therapy will be

switched off.

If the colour therapy is on and the water level gets too low (2 sec) the colour therapy will switch off.

If the colour therapy function is on when the whirlpool motor is started, the time of the light function will be

set to motor runtime + 5 minutes. This means that once the whirlpool motor has switched off, the colour

therapy will stay on for another 5 minutes. When the motor is switched off in the mean time, the colour

therapy function will switch off 5 minutes later.

4.1.4 systemRun-dry

Manual function:

If one or both buttons are pressed for 2 seconds, when there is “no” water in the bath (level sensor),

run-dry functi

! +

The objective is to the system pipelines.

Automatic :

If you take a bath and the level sensor is covered with water for 5 minutes, the automatic

will start after the bath is emptied. During the 8 minutes waiting time, the LEDs above the switch

will flash at high speed (twice the normal speed). The aero-motor will then be run for 45 seconds (the LED

will then flash at normal speed)

run-dry

The indication LEDs above both the buttons will start flashing

The hydro-motor will be switched on for a few seconds.

The aero-motor will be switched on for 45 seconds.

The motors will stop and the indication LEDs will switch off

run-dry function

on will start up:

clean and dry

the

run-dry function

Attention:

This function may be switched off over a dipswitch at the time of installation.

-27-

Page 30

5.0Protection system

If there is insufficient water in the bath, the system will not switch on, in order to prevent a dry run.

The motor is also equipped with a thermal safety switch. This will switch off in case of problems.

5.1Normal temperature of bath water

The recommended normal temperature of bath water is 38°C.

5.2Disinfection and cleaning

Whirlpool systems must be disinfected and cleaned. Riho has provided separate arrangements for the same.

! Disinfection. For disinfection, we recommend that if the bath is used daily, add three cleaning/disinfection tablets

(Riho Art. no. REDIS001-), to the bathwater after your bath, every two weeks. Then switch on the system as per the

instructions described in this manual. You may make appropriate adjustments if you use the bath less.

Cleaning. In order to keep the system free of grease and organic and other waste material, we recommend that you

add 100 ml of cleaning liquid (Riho Art. no. REDIS002-) to the bathwater each week in case of daily use. Then switch

on the system as per the instructions described in this manual. You may make appropriate adjustments if you use the

bath less. Clean the bath again after draining it.

Warning:

The following points are essential when using Riho Clean/Disinfection tablets and Riho Clean Plus liquid:

- Keep the outside the reach of children.

- Avoid contact with the eyes and face.

- Not for internal use.

- In the case of skin contact, wash with water.

- Do not inhale the same.

- Do not sit in the bath after these have been added.

products

5.3Tips for users

In case of health problems: Consult your doctor before using the whirlpool system.

The maximum recommended duration for using the whirlpool is 10 minutes.

The whirlpool system should not be used immediately after a meal.

Bath foam (bubble bath), shampoos or soap should only be used after using the whirlpool system. If these products

are used when the whirlpool installation is in operation, a great deal of foam will be generated.

6.0Exceptional maintenance

Attention: Always switch off the power supply before carrying out any

maintenance or other work.

The Whirlpool Service department cannot provide any service if the inspection hatches are absent or are too small, or

not located in the prescribed place (see price list).

For extraordinary maintenance, please approach the authorised Service Centres. The guarantee will become void if the

product is used improperly by unauthorised personnel, and the manufacturer's liability for the safety of the product will

be cancelledIf any parts fail, only use original and approved spares, otherwise the guarantee will become

void and the liability of the manufacturer for the safety of the product will be cancelled immediately.

Detecting and resolving problems.

immediately.

Problem 1.

The whirlpool does not work when the on/off switch is pressed.

Cause 1:

Is the power supply to the whirlpool switched on?

-28-

Page 31

Whirlpool Electronic - User manual

Solution 1:

Is the whirlpool properly connected?

Check the fuses.

Is the power supply switched on?

Cause 2:

Is the water level high enough?

The electronically controlled whirlpools are equipped with a level switch that only allow the system to operate if the

water level is high enough.

If sufficient water is available, check whether the water level switch has come loose during transport or installation

work.

Solution 2:

Top of the water if there is insufficient water.

If the level switch is not working, contact the Riho Service department.

Problem 2.

The whirlpool does not function.

Cause:

The electronic system may malfunction due to the pressing the control keys several times, whether accidentally or

otherwise.

Solution:

Switch off the , wait for a minute, then switch it on again, whereby the electronic system will be reset. If the

problem continues, call the Service department.

Problem 3.

The system does not start.

Cause:

The hydro or equipped with a thermal safety switch as a protection. In case of overheating, the motor

will switch off. possible cause may be that the motor is blocked.

Solution:

Allow the system to cool for 2 hours. If the problem continues or returns, contact the Riho Service department.

power

aeromotors are

7.0Service Request Form

For direct Service requests, please see the back page for the relevant local Service organisation; if a local Service

organisation is not available, please contact the dealer from whom the unit was purchased.

For a “Riho Service Request”, see Fig.11.

Points for consideration.

Attention: According to the Installation instructions, it is necessary to have an inspection hatch of at least

40 (b) x 50 (h) cm in the case of a walled-in type of installation.

(If this is not present, the customer should remove the bath before the installer arrives.)

The room must be free of obstacles, so that work can be carried out.

In the case of a sealed with sealant, you are requested to remove the sealant before our

technician

plastic panelservice

arrives.

-29-

Page 32

Fig. 11: RIHO Service Request

All our agreements are subject to our general terms and conditions of delivery, registered at the

clerk of the court in Breda on 5th January 1994 under no. 3/94

RIHO SERVICE REQUEST

Wholesale/Retail:

Company:_______________________________________ Contact Person:__________________________________________

Location:________________________________________ Phone:_________________________________________________

Fax:____________________________________________ Your Reference:__________________________________________

E-mail:__________________________________________

Installer:

Company:_______________________________________ Location:_______________________________________________

Fax:____________________________________________ Phone: ________________________________________________

End User:

Commission:_____________________________________ Address:_______________________________________________

Post Code:_______________________________________ City:___________________________________________________

Home Phone:_____________________________________ Work Phone:____________________________________________

Fax:____________________________________________ E-mail:_________________________________________________

Product:

Bath – Panel Bath – Whirlpool – Shower Tray – Panel Shower Tray – Steam Cubicle

Name/type:______________________________________ Serial No:_______________________________________________

Colour:_______________ __________________________ Date of Purchase:__________ ______________________________

Invoice no./Reference (of Riho Int. BV) of delivery:________________________________________________________________

Whirlpool:

Steam Cubicle:

System:

Finish:

 hydro electronic  hydro mechanical  basic

 hydro/aero electronic  spydro mechanical  professional

 hydro/spydro mechanical  aero electronic

Is there a service hatch? YES/NO

Minimum size 40x50 cm

Reason service request

________________________________________________________________________________________________________

Kind regards,

-30-

Page 33

Whirlpool Electronic - User manual

8.0Terms and Conditions of Guarantee

1We provide a guarantee for the good construction and the material of the goods supplied by us, subject to

the condition that we shall replace all components free of cost, which develop defects within three years of

delivery due to inadequate construction and/or defective materials. The components in question should be

sent to us free of cost for this purpose. We shall not bear the cost of dismantling or installing these

components.

1a Riho products made of acrylic are subject to a guarantee for colour and form consistency for a period of five

years.

1bCleaning of Riho products should be done with products prescribed by Riho.

1c.For wood, wash basins and t reated materials there is a warranty period of 1 year. Conditions are that the

space is well-ventilated (larger than 10 times the room volume per hour) and compliance with the

maintenance regulations.

2The guarantee shall never cover faults that arise due to normal wear and tear, improper handling or

incorrect maintenance or due to changes or repairs by or on behalf of the customer and/or the purchaser or

by third parties.

3The guarantee shall apply only and to the extent that the customer and/or purchaser has fully fulfilled his

obligations toward us.

4No guarantee shall be provided for components within the broadest meaning of the term, that have not

been supplied or installed by us.

5The guarantee shall in no case apply to anything more than the free supply of new components. We shall

never be liable for any other damage by whatever name called, which may be suffered by the customer

and/or the purchaser.

6If we replace components in fulfilment of the guarantee obligations, the components that have been

replaced become our property.

7If the customer and/or purchaser lay down the condition that certain specific materials or components

should be supplied by manufacturers or suppliers specified by name, the responsibility and/or guarantee

period accepted by us will not exceed the responsibility and/or guarantee period given to us by the

manufacturer or supplier of these specified components or materials.

8Complaints about defects in materials supplied and/or work done should be notified to us in writing within 7

days of the discovery of the same.

9We do not accept any liability whatsoever for an design developed by the customer and/or purchaser or by

third parties acting on behalf of the customer and/or purchaser, nor for the material specifications or

calculations if any relating to such design.

10We shall never be bound to compensate direct or indirect damage suffered, no matter by what name

known. We are also not liable for damage that may be caused to the properties of the customer/purchaser

or of third parties by or during the installation of the goods delivered.

11We shall never be liable to compensate loss of business and profits or consequential damages no matter by

what name known, arising due to any cause whatsoever, including delay in the delivery of the goods sold

and/or installation.

12The guarantee of the Riho product shall lapse if the product is used outside the country of purchase.

-31-

Page 34

Page 35

Whirlpool Electronic - Benutzerhandbuch

Installations- und Bedienungsanleitung RIHO-Wannen

(Whirlpools)

Inhaltsverzeichnis

Kapitel

1.0Installation der RIHO-Wannen (Whirlpools).34

1.1Sicherheitsvorschriften für Badezimmer.34

1.2Whirlpool-Anlage.35

1.3Lieferung .35

1.4Vorarbeiten.35

1.5Installation der Wanne.36

1.5.1Lüftungsgitter.38

1.5.2Inspektionsluke(n).38

1.5.3Schürzen.39

1.5.4Warm- und Kaltwasserzufuhr.39

1.5.5Wasserabfluss.39

1.5.6Elektroanschluss.39

1.5.7Potenzialausgleich.39

1.5.8Einstellungen der DIP-Schalter.40

2.0RIHO-Acrylat-Wannen (Whirlpools).40

3.0Wartung.40

4.0Bedienung.41

4.1Elektronische Bedienung.41

4.1.1Bedienung eines Einzelsystems (Hydro oder Aero).41

4.1.2Durchblasen des Systems.42

4.1.3Bedienung der Hydro-Aero-Kombination.42

4.1.4Durchblasen des Systems.43

Beschreibung Seite.

5.0Schutz.44

5.1Badewassertemperatur.44

5.2Desinfektion und Reinigung.44

5.3Tipps für Benutzer.44

6.0Außergewöhnliche Wartung.44

7.0Formular für Serviceanfragen.45

8.0Garantiebedingungen.47

Page 36

1.0Installation der RIHO-Whirlpools

Die Whirlpool-Anlagen entsprechen den EU-Vorschriften und den landesspezifischen Gesetzen in diesem Bereich.

Die Installation muss von einem anerkannten Installateur vorgenommen werden.

Die Installation des Whirlpools muss unter Berücksichtigung der in dieser Bedienungsanleitung beschriebenen

Montageanleitungen erfolgen.

Der Installateur ist für die ordnungsgemäße Vorbereitung der bautechnischen, elektrischen und wassertechnischen

Arbeiten verantwortlich.

1.1Sicherheitsvorschriften für Badezimmer.

Steckdosen, Lampen, Schalter und/oder andere elektrische Vorrichtungen müssen außerhalb der in den

landesspezifischen Vorschriften und Normen für Badezimmer festgelegten Gefahrenzonen angebracht werden. Die

Vorschriften sehen vor, dass elektrische Vorrichtungen jeglicher Art nur in einem Mindestabstand von 60 cm und einer

Mindesthöhe von 225 cm von der Wanne entfernt angebracht werden dürfen (siehe Abbildung 1). Der Schalter und andere

elektrische Vorrichtungen müssen außer Reichweite des jeweiligen Whirlpool-Benutzers angebracht werden.

240

2Br

Abbildung 1: Sicherheitsabstände

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG, WENN:

—

die landesspezifischen gesetzlichen Vorschriften und Normen, die für Erdungs-, Potenzial- und elektrische Anlagen

im Badezimmer gelten, missachtet werden.

die Vorschriften der geltenden landesspezifischen Gesetze und Normen für die Sicherheit von Badezimmern

—

missachtet werden.

die in der vorliegenden Bedienungsanleitung enthaltenen Anweisungen missachtet werden.

—

Die Wannen werden manchmal teilweise demontiert, nachdem sie im Werk Prüfungen unterzogen worden sind, um

den Transport zum Bestimmungsort zu erleichtern. Es empfiehlt sich, die einzelnen Teile der Wanne vor der Installation

sorgfältig zu kontrollieren.

Schäden, die nach der Installation festgestellt werden, fallen nicht unter die Garantie.

-34-

Page 37

Whirlpool Electronic - Benutzerhandbuch

1.2Whirlpool-Anlage

Alle Riho-Whirlpool-Anlagen sind aus Acrylat (siehe Beschreibung Acrylatwannen) und mit einer Whirlpool-Ausführung

nach Wunsch versehen. Folgende Systemausführungen sind lieferbar.

1. Hydro-System (Seitendüsen mit Wasser + Luft)

2. Aero-System(Bodendüsen mit Luft)

3. Hydro-/Aero-System(Kombination beider Systeme)

Alle Optionen finden Sie in den Riho-Preislisten.

1.3Lieferung:

Alle Whirlpool-Systeme werden serienmäßig vollständig montiert, funktionsgeprüft und verpackt geliefert.

Whirlpool-Anlagen werden ohne einer flexiblen Ab- und Überlaufvorrichtung geliefert.

— ACHTUNG! Prüfen Sie die Wanne vor dem Einbau auf eventuelle Schäden, Materialmängel und/oder

Herstellungsfehler. Entfernen Sie zu diesem Zweck den Karton. Um Beschädigungen beim Einbau zu verhindern,

entfernen Sie die Folie am besten erst im letzten Augenblick. Nach dem Einbau gewährt Riho nur eine Garantie auf

verborgene Materialmängel. Prüfen Sie die Folie auf eventuelle Kratzer und Schäden. Sollten diese vorliegen, prüfen

Sie dann auch die Wanne auf Schäden. Entfernen Sie dabei möglichst wenig Folie, um die Wanne während der

Installation optimal zu schützen. Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

1.4Vorarbeiten.

Der Installateur muss u.a. für die nachfolgenden bautechnischen Einrichtungen sorgen:

- Lüftungsgitter für den bzw. die Motoren, das eine Mindestgröße von 100 cm² hat.

- Ein 2.Lüftungsgitt er für eine natürliche Lüftung (möglichst weit von einander entfernt anbringen).

- Inspektionsluke(n) mit den Mindestabmessungen 40 x 50 cm, die den Zugang für Wartungsarbeiten

(mindestens bis zu den Motoren) ermöglichen.

Riho empfiehlt, beim Überlauf eine Inspektionsluke anzubringen.

- Warm- und Kaltwasserzufuhr

- Wasserabfluss

- Elektroanschluss 230V/50Hz. Festanschluss mit Differenzialschalter.

- Potenzialausgleich 4-6 mm² Erdanschluss am Whirlpool-Rahmen.

- Spritzwasserfeste Umrandung um den Whirlpool.

- Wir empfehlen, den Whirlpool an eine separate Stromgruppe anzuschließen, so dass die Anlage über eine

ausreichende elektrische Leistung verfügt.

Vor dem Einbau der Wanne muss der Installateur auch den nachfolgenden Punkten besondere Aufmerksamkeit

schenken:

- Prüfen Sie vor dem Einbau die Wanne und den Whirlpool auf eventuelle Mängel. Für Mängel, die nach

dem Einbau festgestellt werden, werden keine Ausbaukosten vergütet. Nach dem Einbau gewähren wir

nur eine Garantie auf verborgene Materialmängel.

- Beim Transport und dem Einbau der Wanne darf die Wanne nicht an den Schläuchen oder Düsen

festgehalten werden.

- Vor dem Einbau muss der Whirlpool auf undichte Stelle geprüft werden.

- Die Whirlpool-Wanne muss in einem gewissen Abstand zur Mauer aufgestellt werden, so dass vom Motor

verursachte unvermeidbare Schwingungen nicht übertragen werden können. Es empfiehlt sich, zwischen

dem Wannenrand und den Mauern Wannendämmband anzubringen, da dies zu einer Reduzierung des

Schallpegels führt.

- Beim Anbringen von Kunststoffschürzen müssen Sie auf die Höhe der Schürze im Verhältnis zur

Unterkante der Wanne achten. Im Hinblick auf die Lüftung muss die Schürze mindestens 5 mm über dem

Fußboden angebracht werden.

Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

-35-

Page 38

1.5

—

Legen Sie als zusätzlichen Schutz Plastikfolie oder Pappe auf den Fußboden.

—

Zum Lieferumfang der Wanne gehören ein Metalltragrahmen und 4 Stellfüße. Die 4 Stellfüße werden abhängig von

der Verpackungsart lose mitgeliefert. Falls erforderlich, müssen die 4 Stellfüße montiert werden (siehe Abbildung 2:

Montagezeichnung Stellfuß). Stellen Sie die Wanne mithilfe der Stellfüße waagerecht und in der richtigen Höhe auf und

vergessen Sie nicht, die Gegenmuttern festzuziehen. Prüfen sie, ob alle Stellfüße gut auf dem Fußboden ruhen.

Installation der Wanne:

Abbildung 2: Montagezeichnung Stellfuß

—

Bringen Sie die Ab- und Überlaufgarnitur in der Wanne an. Prüfen Sie, ob alle Teile gemäß den beigefügten

Montagevorschriften des Herstellers angebracht sind. Die Ab- und Überlauföffnung in der Wanne hat einen

Durchmesser von 52 mm.

—

Die Wanne kann mithilfe einer Holzlatte an der Mauer befestigt werden (siehe Abbildung 3: Mauerbefestigung) oder

(alternativ) mithilfe der zum Lieferumfang gehörenden Bandschellen, die auf der nächsten Seite gezeigt werden.

Dieses Montageverfahren ist für die Montage der Wanne an den Kacheln (von RIHO empfohlen) geeignet oder wenn

der Kachelrand an den Wannenrand anschließt. (Die Montage an den Kacheln hat den Vorteil, dass defekte Teile, die

über die Inspektionsluken nicht oder nur schlecht erreichbar sind, durch Herausnehmen der Wanne doch noch

zugänglich werden.)

Schließen Sie die Wanne an die Abflussleitung an. Stellen Sie die Wanne waagerecht auf.

Abbildung 3: Mauerbefestigung

-36-

Page 39

Whirlpool Electronic - Benutzerhandbuch

-37-

Page 40

Füllen Sie die Wanne zur Hälfte mit Wasser und prüfen Sie, ob die Wanne noch immer waagerecht steht. Dies ist

—

unbedingt erforderlich. Verwenden Sie die Stellfüße zu Korrekturzwecken. Prüfen Sie, ob die Abflussleitung

wasserdicht angeschlossen ist; danach können Sie die Wanne bis zum Überlauf mit Wasser füllen. Lassen Sie diesen

kurz überlaufen und prüfen Sie die Dichtung und den Abfluss des Überlaufs.

Die offenen Seiten der Wanne können mit Kunststoffschürzen oder mit einer Kachelwand bedeckt werden. Dies kann

—

unter dem ganzen Rand aber auch stellenweise erfolgen.

—

Zum Abdichten der Wannenfugen darf nur für Sanitäranlagen geeigneter säurefreier Silikonkitt verwendet

werden.

—

Die Wanne kann auf verschiedene Arten aufgestellt werden, d.h.:

- Die Wanne wird an die Wandkacheln gestellt. Der Rand muss rundherum gekittet werden, um eventuelle

Bewegungen in der Wanne auszugleichen.

- Wird die Wanne in einer Nische angebracht (d.h. zwischen zwei Mauern eingeklemmt) und/oder wird die

Montage mit einer horizontalen Kachelreihe ausgeführt, die auf dem Wannenrand ruht, muss die Fuge (4-

5 mm) zwischen dem Wannenrand und der Kachelreihe und/oder Mauer auch mit Silikonkitt abgedichtet

werden. Dieser 4 - 5 mm große Freiraum ist erforderlich, um die auf den Wannenrand wirkenden Kräfte

auszugleichen.

- Wenn die Wanne auf der Unterseite mit einer Mauer anstelle einer Kunststoffschürze ausgef ührt wird,

muss zwischen der Oberkante der Mauer oder der Kachelreihe und der Unterkante des Wannenrands

eine 4 bis 5 mm große Fuge angebracht werden.

Diese Fuge muss auch gekittet werden.

Der Silikonkitt ermöglicht eine gute wasserdichte Endfuge und erlaubt eine gewisse Ausdehnung der Wanne.

Aus diesem Grund ist es vor dem Anbringen der Fugen auch erforderlich, die Wanne bis zum Überlaufrand zu

füllen und zu sehen, ob die Wanne ordnungsgemäß auf den Stellfüßen ruht.

Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

1.5.1Lüftungsgitter.

Für den optimalen Betrieb des Motors bzw. der Motoren ist es erforderlich, an der Umrandung oder in der Mauer unter

der Wanne ein Lüftungsgitter anzubringen. Dieses Gitter muss spritzwasserdicht sein und so angebracht werden, dass

keine Wasserspritzer unter die Wanne gelangen können. Die effektive minimale Durchflussfläche des Gitters muss 100

cm² betragen, und es darf nicht in Räumen münden, in denen eine Temperatur von unter +15°C oder über +35°C

herrscht (siehe Abbildung 4: Lüftungsgitter).

Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

Abbildung 4: Lüftungsgitter

1.5.2Inspektionsluke(n)

Um die Wartung der Wanne zu ermöglichen, muss in der Wannenumrandung oder in der Mauer eine

spritzwasserdichte Inspektionsluke mit den Mindestabmessungen 40 x 50 cm angebracht werden. Zur Durchführung

der Wartungsarbeiten ist es erforderlich, für jeden Motor eine eigene Inspektionsluke anzubringen. (Siehe Abb. 5:

Inspektionsluke(n).) Bezüglich des Anbringens der Inspektionsluken verweisen wir auf die Preisliste. Über ihren

Händler können Sie Riho-Magnetkachel-Inspektionsluken bestellen. Riho-Art.nr. ZA 110000000005. Der Riho-

Kundendienst kann keinen Service bieten, wenn keine oder zu kleine Inspektionsluken vorhanden sind. Für eine

optimale Erreichbarkeit des Systems empfiehlt Riho die Anwendung von Kunsts toffschürzen (falls diese in Bezug auf

den jeweiligen Wannentyp lieferbar sind).

Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

-38-

Page 41

Whirlpool Electronic - Benutzerhandbuch

1.5.3Schürzen

Bei einer Anwendung von Schürzen dürfen diese nicht gekittet werden. Sie müssen leicht demontierbar angebracht

werden.

skříňka

Elektrická

Baignoire Hydro et Aéro

Baignoire Hydro et Spydro

Hydro und Aeropool

skříňka

Elektrická

Hydro oder Aeropool

Abbildung 5: Inspektionsluke(n)

1.5.4 Warm- und Kaltwasserzufuhr.

Zwecks Anschluss des Wannenhahns können die Zufuhrleitungen am Wannenrand oder an der Mauer angebracht

werden. Außerdem ist eine Ab- und Überlaufvorrichtung mit Einlauf lieferbar. Fragen Sie Ihren Händler nach Riho-Ab-

und Überlaufgarnituren mit Einlauf in der Wanne.

Bei der Montage einer Ab- und Überlaufvorrichtung mit Einlauf in der Wanne muss immer ein Belüfter-Einlauf in der

Zufuhrleitung angebracht werden. So wird verhindert, dass Abwasser in die Zufuhrleitung zurückströmt.

Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

1.5.5Wasserabfluss.

Der Abfluss mit Siphon muss an den Badezimmerabfluss angeschlossen werden. Der Badezimmerabfluss muss in

einem Abstand von ca. 25-35 cm von der Mitte des Wannenabflusses angebracht werden und über eine ausreichende

Verjüngung verfügen, so dass das Wasser gut abfließen kann (siehe Abbildung 6: Abflussleitung). Im Zweifelsfall

ziehen Sie bitte einen Sanitärfachmann zu Rat.

Abbildung 6: Abflussleitung

101

1.5.6Elektroanschluss.

Die für die Anlage erforderliche Stromversorgung erfolgt mithilfe eines Kabels, das an eine feste Kabeldose

angeschlossen wird. Zu diesem Zweck ist der Whirlpool mit einem festen 3 x 1,5 mm² Anschlusskabel ausgestattet, das

mit einem roten Warnetikett versehen ist. Außerdem müssen die örtlichen Elektrizitätsvorschriften berücksichtigt

werden. Der Anschluss erfolgt an eine 230V/50Hz-Stromgruppe, eine Phase, Null, Erde und muss über einen

Differenzialschalter mit 30mA verfügen. Im Zweifelsfall ziehen Sie bitte einen Sanitärfachmann zu Rat.

1.5.7Potenzialausgleich.

Der Metallrahmen des Whirlpools muss einem Potenzialausgleich unterzogen werden. Zu diesem Zweck ist eine

spezielle Metalllüsterklemme auf dem Rahmen angebracht, die mit einem Erdezeichen gekennzeichnet ist. Verwenden

Sie eine 4-6 mm² Erdungsleitung.

-39-

Page 42

1.5.8.Einstellungen der DIP-Schalter

Die folgenden DIP-Schalter befinden sich auf den Leiterplatten im Electronik-Schränkchen

DIP-Schalter 1:

Ein 2 Motorsysteme (2,3 Steuerungstasten)

Aus 1 Motorsystem (1,2 Steuerungstasten)

DIP-Schalter 2:

Ein Aerosystem eingeschaltet. .

DIP-Schalter 3:

Ein Automatische Entleerungsfunktion eingeschaltet.

Aus Automatische Entleerungsfunktion ausgeschaltet.

DIP-Schalter 4:

Ein

Hinweis: Der Druckschalter 3 befindet sich bei Aero standardmäßig auf ON (EIN).

2.0RIHO-Acryl-Wannen (Whirlpools)

Alle Riho-Wannen sind aus Acrylat (Polymethylmethacrylat) gefertigt und werden im Fußboden mittels einer Spanplatte

unterstützt und mit Glasfaserpolyester verstärkt.

Acrylat ist ein durchgehend eingefärbter Kunststoff.

Die Eigenschaften von Acrylat erlauben dem Benutzer höchsten Wannenkomfort, vorausgesetzt, er befolgt die richtigen

Installations- und Wartungsvorschriften.

3.0

Auf Grund der porenfreien, glatten Materialoberfläche setzt sich Schmutz nicht oder kaum auf der Wanne ab. Die

—

Wartungsarbeiten können reduziert werden, wenn die Wanne nach der Benutzung mit einem nassen Schwamm oder

Tuch sowie einem flüssigen Reinigungsmittel (kein Scheuermittel) gereinigt wird.

Die Reparatur kleiner Kratzer und größerer Beschädigungen an der Wanne.

—

Wenn Sie selbst kleinere Beschädigungen beheben möchten, ist Vorsicht geboten. Gehen Sie hierbei folgendermaßen

vor:

Bei ganz kleinen Kratzern ist die Verwendung eines (lösemittelfreien und nicht körnigen) "Chrom- und

Lackpoliermittels" ausreichend. Sollte das Ergebnis unzureichend sein, können Sie die Beschädigung zunächst mit

wasserfestem Schmirgelpapier Nr. 600 und danach mit wasserfestem Schmirgelpapier Nr. 1000 aufrauen. Zur

Nachbearbeitung und für ein perfektes Ergebnis empfiehlt sich die Verwendung eines "Chrom- und Lackpoliermittels",

und danach ist Ihre Wanne wieder wie neu.

Ein komplettes Set erhalten Sie bei der Riho International bv (Artikelnummer: POETSSET001).

Wenn Sie die Reparatur Ihrer Wanne selbst ausführen, erfolgt dies auf eigene Gefahr.

—

Große Beschädigungen, tiefe Kratzer, Löcher und sogar Risse können fast unsichtbar repariert werden. Es empfiehlt

sich, diese Reparaturen von Fachleuten ausführen zu lassen.

Wartung

-40-

Page 43

Whirlpool Electronic - Benutzerhandbuch

4.0Bedienung

4.1 Elektronische Bedienung.

Vor Inbetriebnahme der Whirlpool-Anlage müssen Sie die Wanne bis ca. 5 cm über der höchsten Spritzdüse (Hydro-

System) oder bis ca. 15 cm unter dem Rand (Aero-System) füllen.

Es ist untersagt, während der Benutzung des Whirlpools elektrische Geräte anzufassen, zu handhaben oder zu

verwenden. Die Benutzung dieser Geräte kann zu einer ernsten Gefährdung des Benutzers führen.

4.1.1)

Bei den Einzelsystemen, d.h. einem Hydro- oder Aero-System, erfolgt die Bedienung mithilfe von 1 oder 2 Tasten mit 1

bzw. 2 Anzeige-LEDs (LED = Light Emitting Diode (Leuchtdiode) / Lämpchen).

1-Tasten-Bedienung für die An-/Aus-Funktion (Aero oder Hydro)

2-Tasten-Bedienung für die An-/Aus-Funktion (Aero oder Hydro) und für die Beleuchtung

Der Einfachheit halber wird im Folgenden nur die Bezeichnung "das System" verwendet.

Zu Schutzzwecken schaltet sich das System nach 20 Minuten automatisch aus, es sei denn, das System wurde

bereits zuvor manuell ausgeschaltet.

Bedienung eines Einzelsystems (Hydro oder Aero). (Siehe Abb. 7 und 8

RIHO

Abbildung 7: Ein-Tasten-Bedienfeld

An/Aus-Taste

Das System darf nur bei einem ausreichenden Wasserpegel eingeschaltet werden.

Diese Drucktaste wird zum Ein- und Ausschalten des Systems verwendet.

Wenn Sie die Taste ein Mal drücken, werden der Motor und die Anzeige-LED über der Taste

eingeschaltet.

Wenn Sie die Taste zwei Mal drücken, werden der Motor und die Anzeige-LEDs über der Taste

Ausgeschaltet.

Abbildung 8: Zwei-Tasten-Bedienfeld

RIHO

Wenn dieser Druckschalter lang gedrückt wird, läuft das System automatisch schneller oder langsamer.

! Das System behält die Geschwindigkeit bei, die beim Lösen des Druckschalters erreicht wurde.

! Nach nochmaligem Drücken schaltet sich der Motor ab und die Leuchtanzeigen über dem Druckschalter

erlöschen.

! Beim nächsten Start ist erneut die höchste Geschwindigkeitsstufe eingestellt.

Lichttaste

Diese Taste darf nur bei einem ausreichenden Wasserpegel betätigt werden.

Nach einmaligem Drücken der Lichttaste schaltet sich das Licht an. Nach 20 Minuten schaltet sich die

Lichtfunktion wieder aus. Sollte die Lichtfunktion eingeschaltet sein und der Wasserpegel senkt sich (2

Sek.), wird die Lichtfunktion ausgeschaltet. Sollte die Lichtfunktion eingeschaltet sein und der Whirlpool-

Motor wird gestartet, wird die Dauer der Lichtfunktion auf die Laufzeit des Motors + 5 Minuten eingestellt.

Dies beinhaltet, dass nach dem Abschalten des Whirlpool-Motors das Licht noch 5 Minuten länger brennt.

Nach einer kurzen Betätigung der Lichttaste, schaltet sich das Licht aus.

Möglichkeit Farbtherapie:

Darf nur bei ausreichendem Wasserstand eingeschaltet werden.

Längeres Drücken des Lichtschalters schaltet die Farbtherapiefunktion ein. Die Farbtherapie schaltet sich

nach 20 Minuten ab. Wird der Lichtschalter bei eingeschalteter Farbtherapie betätigt, hört der

Farbenwechsel auf und die LED-Anzeige oberhalb der Taste blinkt . Bei erneuter Betätigung der Taste

beginnt der Farbenwechsel erneut. Soll die Funktion vorzeitig beendet werden, Lichtschalter erneut länger

drücken. Die Farbtherapie wird ausgeschaltet. Sinkt der Wasserstand bei eingeschalteter Farbtherapie

auf ein zu niedriges Niveau (2 Sek), wird die Farbtherapie ausgeschaltet. Ist die Farbtherapiefunktion

beim Starten des Whirlpool-Motors eingeschaltet, wird die Dauer der Lichtfunktion auf Motorlaufdauer + 5

Minuten eingestellt. Dies bedeutet, dass die Farbtherapie nach Abschalten des Whirlpool-Motors weitere

5 Minuten eingeschaltet bleibt. Wird der Motor zwischendurch ausgeschaltet, schaltet auch die

Farbtherapie 5 Minuten später aus.

-41-

Page 44

4.1.2Durchblasen des Systems

Manuelle Durchblasefunktion

Wird die An-/Aus-Taste2 Sekunden lang gedrückt, wenn die Wanne "nicht" mit Wasser gefüllt ist

(Niveausensor), wird die Durchblasefunktion in Betrieb gesetzt:

Die Anzeige-LED über der An-/Aus-Taste beginnt zu blinken.

Der Hydro-Motor wird einige Sekunden lang eingeschaltet. (Falls vorhanden.)

Der Aero-Motor wird 45 Sekunden lang eingeschaltet. (Falls vorhanden.)

! .

Danach stoppt der Motor, und die Anzeige-LED über der An-/Aus-Taste erlischt

Ziel ist das Durchblasen der Systemleitungen.

Automatische Durchblasefunktion:

Wenn Sie ein Bad nehmen und der Niveausensor 5 Minuten lang mit Wasser bedeckt war, wird 8 Minuten

nach Ablaufen des Badewassers die automatische Durchblasefunktion eingeschaltet. Während dieser 8-

minütigen Wartezeit blinkt die sich über der An-/Aus-Tastebefindliche LED sehr schnell (d.h. doppelt so

schnell wie normal). Danach wird der Aero-Motor 45 Sekunden lang eingeschaltet (die LED blinkt dann

mit normaler Geschwindigkeit).

Achtung:

Diese Funktion kann bei der Installation mithilfe einer Drahtbrücke ausgeschaltet werden.

4.1.3Bedienung der Hydro-Aero-Kombination. (Siehe Abb. 9 und 10)

Bei den Kombinationssystemen Hydro/Aeropool erfolgt die Bedienung mit 2 oder 3 Tasten bzw. 2 oder 3 Anzeigen-

LEDs.

2-Tasten-Bedienung für die An-/Aus-Funktionen von Hydro und Aero

3-Tasten-Bedienung für die An-/Aus-Funktionen von Aero oder Hydro und für die Beleuchtung

Zu Schutzzwecken schaltet sich das System nach 20 Minuten automatisch aus, es sei denn, das System wurde

bereits zuvor manuell ausgeschaltet.

RIHO

Abbildung 9: Zwei-Tasten-Bedienfeld

Hydro-Taste

Abbildung 10: Drei-Tasten-Bedienfeld

RIHO

Diese Taste darf nur bei einem ausreichenden Wasserpegel betätigt werden.

Diese Drucktaste wird zum Ein- und Ausschalten des Hydro-Systems verwendet.

Wenn Sie die Taste ein Mal drücken, werden der Motor und die Anzeige-LED über der Taste

eingeschaltet.

Wenn Sie die Taste zwei Mal drücken, werden der Motor und die Anzeige-LEDs über der Taste

ausgeschaltet

Wenn dieser Druckschalter lang gedrückt wird, läuft das System automatisch schneller oder langsamer.

! Das System behält die Geschwindigkeit bei, die beim Lösen des Druckschalters erreicht wurde.

! Nach nochmaligem Drücken schaltet sich der Motor ab und die Leuchtanzeigen über dem

Druckschalter erlöschen.

! Beim nächsten Start ist erneut die höchste Geschwindigkeitsstufe eingestellt.

-42-

Page 45

Whirlpool Electronic - Benutzerhandbuch

Aero-Taste

Diese Taste darf nur bei einem ausreichenden Wasserpegel betätigt werden.

Diese Drucktaste wird zum Ein- und Ausschalten des Aero-Systems verwendet.

Wenn Sie die Taste ein Mal drücken, werden der Motor und die Anzeige-LED über der Taste

eingeschaltet.

Wenn Sie die Taste zwei Mal drücken, werden der Motor und die Anzeige-LEDs über der Taste

ausgeschaltet.

Wenn dieser Druckschalter lang gedrückt wird, läuft das System automatisch schneller oder langsamer.

! Das System behält die Geschwindigkeit bei, die beim Lösen des Druckschalters erreicht wurde.

! Nach nochmaligem Drücken schaltet sich der Motor ab und die Leuchtanzeigen über dem

Druckschalter erlöschen.

! Beim nächsten Start ist erneut die höchste Geschwindigkeitsstufe eingestellt.

Lichttaste

Diese Taste darf nur bei einem ausreichenden Wasserpegel betätigt werden.

Nach einmaligem Drücken der Lichttaste schaltet sich das Licht an. Nach 20 Minuten schaltet sich die

Lichtfunktion wieder aus.

Sollte die Lichtfunktion eingeschaltet sein und der Wasserpegel senkt sich (2 Sek.), wird die Lichtfunktion

ausgeschaltet.

Sollte die Lichtfunktion eingeschaltet sein und der Whirlpool-Motor wird gestartet, wird die Dauer der

Lichtfunktion auf die Laufzeit des Motors + 5 Minuten eingestellt. Dies beinhaltet, dass nach dem

Abschalten des Whirlpool-Motors das Licht noch 5 Minuten länger brennt. Wenn der Motor in der

Zwischenzeit ausgeschaltet wird, schaltet sich die Lichtfunktion demnach 5 Minuten später aus.

Nach einer kurzen Betätigung der Lichttaste schaltet sich das Licht aus.
