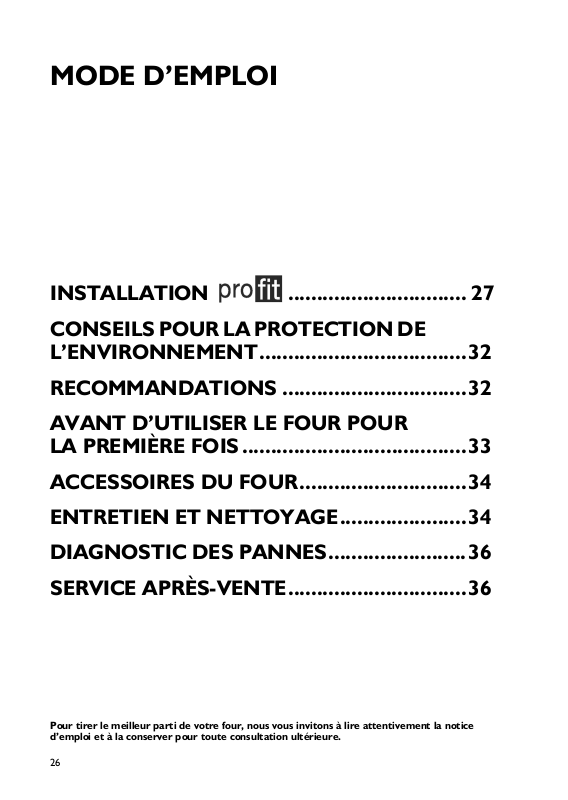

MODE D’EMPLOI
INSTALLATION ............................... |
27 |
CONSEILS POUR LA PROTECTION DE |
|
L’ENVIRONNEMENT.................................... |
32 |
RECOMMANDATIONS ................................ |
32 |
AVANT D’UTILISER LE FOUR POUR |
|
LA PREMIÈRE FOIS ....................................... |
33 |
ACCESSOIRES DU FOUR............................. |
34 |
ENTRETIEN ET NETTOYAGE...................... |
34 |
DIAGNOSTIC DES PANNES........................ |
36 |
SERVICE APRÈS-VENTE............................... |
36 |
Pour tirer le meilleur parti de votre four, nous vous invitons à lire attentivement la notice d’emploi et à la conserver pour toute consultation ultérieure.
26
INSTALLATION
Recommandations
Attention : le four doit impérativement être débranché avant d’effectuer toute intervention d’installation ou d’entretien sur l’appareil.
•L’installation doit être effectuée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
•Après avoir déballé le four, contrôlez que l’appareil n’a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service
Après-vente le plus proche.
•Après avoir déballé le four, laissez le sur le socle en polystyrène de façon à prévenir tout dommage à l’appareil.
•Pour installer l’appareil, il est conseillé de se munir de gants de protection.
• Le four est équipé de deux poignées latérales |
|
(B) destinées à faciliter les manœuvres de |
|
||
l’installation (fig. 7. |
|
|
|
|
Préparation du meuble d’encastrement
Four à encastrement sous le plan de travail.
•Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80°C).
•Procédez au découpage complet du meuble et du plan de travail avant d’y installer les appareils. Prenez soin d’éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement des appareils.
•Les dimensions du four et du meuble sont indiquées sur les figures 2-3-4.
•Pour assurer une ventilation correcte, veillez à laisser une ouverture à l’arrière du meuble en respectant les dimensions indiquées sur la figure 4. Une fois l’installation, terminée, la partie arrière du four ne doit plus être accessible.
•Un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail. Cette fissure ne doit jamais être fermée (Fig. 3).
•Installez le four en veillant à ce que les parois du four n’entrent pas directement en contact avec les meubles adjacents.
•Si le meuble n’est pas solidement fixé au mur, renforcez le dispositif de fixation à l’aide d’étriers disponibles dans le commerce (G), voir Fig. 4.
1 |
2 |
|
3 |
4 |
|
27
Table de cuisson
Attention : pour installer la table de cuisson sur une surface autre qu’en bois (ex. plastique, céramique, marbre, pierre etc.) n’oubliez pas de demander les équerres de fixation (Fig. 7-9) au Service Après-Vente.
•La table de cuisson doit être encastrée dans un plan de travail d’une épaisseur d’un minimum de 20 à un maximum de 50 mm.
•N’interposez pas de matériels entre la table de cuisson et le four (ex. entretoises, isolants, etc.).
•Un éventuel meuble à colonne adjacent devra se trouver à une distance d’au moins100 mm du bord de la table de cuisson (Fig. 5).
•Dans le plan de travail, exécutez une ouverture selon les dimensions indiquées sur la fiche produit de la table de cuisson fournie avec la table.
•Il est conseillé de sceller les bords intérieurs du plan de travail avec de la colle pour bois ou du silicone.
•Sur la table de cuisson, appliquez le joint fourni (s’il n’est pas déjà présent), après avoir soigneusement nettoyé la surface d’application.
Table de cuisson électrique traditionnelle
Attention : avant d’installer la table de cuisson, enlevez l’éventuelle pellicule de protection:
• Si le plan de travail est en bois, utilisez les ressorts et les vis appropriées fournis.
1.Introduisez les 4 ressorts (B) (Fig. 6) dans les glissières correspondantes sur le côté inférieur de la table de cuisson.
2.Installez la table de cuisson dans le plan de travail.
•Si le plan de travail est en marbre ou autre (ex. plastique, céramique, marbre, pierre etc.), la fixation doit être effectuée avec les étriers particuliers (C) (Fig. 7), code 4819 310 18528 disponibles auprès du Service Après-Vente.
1.Fixez les étriers dans les orifices appropriés avec les vis fournies.
2.Installez la table de cuisson dans le plan de travail.
5 6
7
28
Table de cuisson vitrocéramique
Attention : avant d’installer la table cuisson, enlevez l’éventuelle pellicule de protection.
Vérifiez que l’ouverture destinée à la table de cuisson dans le plan de travail est découpée conformément au dessin dimensionnel figurant sur la fiche produit de la table de cuisson, en respectant les tolérances.
N’introduisez pas de force la table de cuisson à l’intérieur du plan de travail. Ceci pourrait provoquer une rupture par sollicitations dans la table de cuisson en vitrocéramique (même dans le temps)!
• Si le plan de travail est en bois, utilisez les ressorts et les vis appropriés fournis (Fig. 8).
1.Fixez les ressorts (D) (Fig. 8) avec les vis fournies appropriées (E) (Fig. 8) comme indiqué, en respectant les distances spécifiées.
2.Installez la table de cuisson dans le plan de travail.
•Si le plan de travail est en marbre, plastique, céramique, pierre, etc., la fixation de la table de cuisson doit être effectuée avec les étriers particuliers (F) (Fig. 8), code 4819 404 78697 disponibles auprès du Service Après-Vente.
1.Installez la table de cuisson dans le plan de travail.
2.Positionnez les 4 étriers (F) comme indiqué Fig. 9 en fonction de l’épaisseur du plan de travail.
3.Fixez les 4 vis (G) dans les positions (H) (Fig. 9).
8
9
29
