Page 1

OV C40

Ultimo ripiano

Primo ripiano

Piastra dolci:

Manopola selezione funzioni

Programmatore elettronico

Manopola termostato

Griglia:

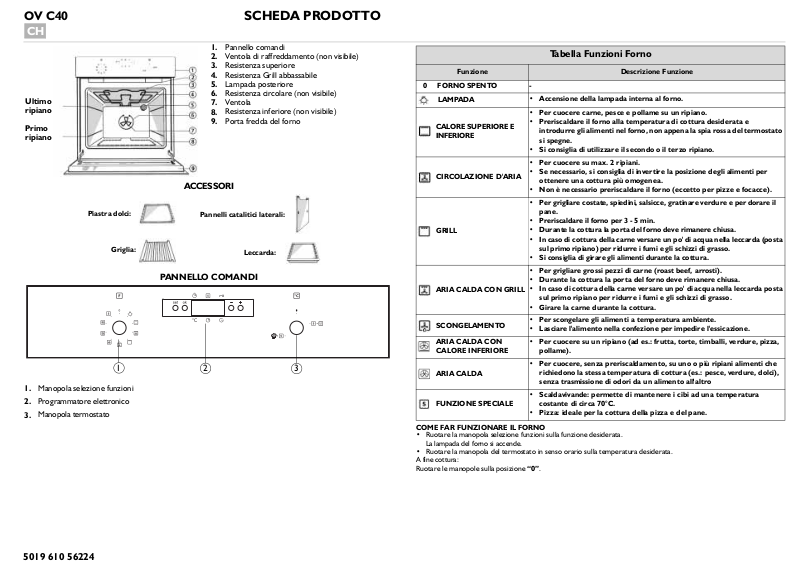

SCHEDA PRODOTTO

Pannello comandi

Ventola di raffreddamento (non visibile)

Resistenza superiore

Resistenza Grill abbassabile

Lampada posteriore

Resistenza circolare (non visibile)

Ventola

Resistenza inferiore (non visibile)

Porta fredda del forno

ACCESSORI

Pannelli catalitici laterali:

Leccarda:

PANNELLO COMANDI

Tabella Funzioni Forno

Funzione Descrizione Funzione

0FORNO SPENTO -

LAMPADA

CALORE SUPERIORE E INFERIORE

CIRCOLAZIONE D'ARIA

GRILL

ARIA CALDA CON GRILL

SCONGELAMENTO

ARIA CALDA CON CALORE INFERIORE

ARIA CALDA

FUNZIONE SPECIALE

COME FAR FUNZIONARE IL FORNO

• Ruotare la manopola selezione funzioni sulla funzione desiderata. La lampada del forno si accende.

• Ruotare la manopola del termostato in senso orario sulla temperatura desiderata.

A fine cottura: Ruotare le manopole sulla posizione

• Accensione della lampada interna al forno.

• Per cuocere carne, pesce e pollame su un ripiano.

• Preriscaldare il forno alla temperatura di cottura desiderata e introdurre gli alimenti nel forno, non appena la spia rossa del termostato si spegne.

• Si consiglia di utilizzare il secondo o il terzo ripiano.

• Per cuocere su max. 2 ripiani.

• Se necessario, si consiglia di invertire la posizione degli alimenti per ottenere una cottura più omogenea.

• Non è necessario preriscaldare il forno (eccetto per pizze e focacce).

• Per grigliare costate, spiedini, salsicce, gratinare verdure e per dorare il pane.

• Preriscaldare il forno per 3 - 5 min.

• Durante la cottura la porta del forno deve rimanere chiusa.

• In caso di cottura della carne versare un po' di acqua nella leccarda (posta sul primo ripiano) per ridurre i fumi e gli schizzi di grasso.

• Si consiglia di girare gli alimenti durante la cottura.

• Per grigliare grossi pezzi di carne (roast beef, arrosti).

• Durante la cottura la porta del forno deve rimanere chiusa.

• In caso di cottura della carne versare un po' di acqua nella leccarda posta sul primo ripiano per ridurre i fumi e gli schizzi di grasso.

• Girare la carne durante la cottura.

• Per scongelare gli alimenti a temperatura ambiente.

• Lasciare l'alimento nella confezione per impedire l'essicazione.

• Per cuocere su un ripiano (ad es.: frutta, torte, timballi, verdure, pizza, pollame).

• Per cuocere, senza preriscaldamento, su uno o più ripiani alimenti che richiedono la stessa temperatura di cottura (es.: pesce, verdure, dolci), senza trasmissione di odori da un alimento all'altro

• Scaldavivande: permette di mantenere i cibi ad una temperatura costante di circa 70°C.

• Pizza: ideale per la cottura della pizza e del pane.

“0”

5019 610 56224

Page 2

ALIMENTI Funzione

Ripiano

dal basso

Te m p e r a t u r a

(°C)

Tempo di cottura

min.

Agnello/vitello/manzo/maiale

Pollo/coniglio/anatra

Tacchino/oca

Pesce

Pomodori e peperoni ripieni/patate

arrosto

Torte a lievitazione

Torte ripiene

Biscotti

Lasagne

Pane/pizza

To a s t s

Cotolette/salsiccie/spiedini

1/2 pollo

Pollo intero

Roast beef

2 200 90-110

2 190-200 70-80

2 200-210 100-180

2 190-200 50-80

2 190 50-60

2 180 40-50

2 180-190 45-90

2 180 20-40

2 190-200 40-50

2 225- 250 5-10

3/4 200-225 40-50

3 200-225 40-50

2/3 200-225 60-70

2 200-250 60-70

Arrosti

Pesce intero

I tempi e le temperature di cottura sono puramente indicativi.

Nota:

2/3 200-225 60-80

3 190-200 40-50

Page 3

GUIDA ALL’USO DEL TIMER ELETTRONICO NUTID

Timer elettronico

Manopola selezione funzioni



Tasto di programmazione: (“set”) Tasto di conferma (“ok”)

Tasti modifica valori tempo (

Manopola termostato forno

Display

“-” “+”

)

Attivazione del forno

Dopo aver collegato il forno per la prima volta alla rete elettrica, oppure dopo un'interruzione dell'alimentazione elettrica, il display indica “

Selezione e modifica dell’orologio:

1. Premere il tasto “set”. Sul display lampeggia l'ora.

2. Premere il tasto

3. Premere il tasto “set” e

4. Premere il tasto “ok” per confermare.

Per modificare l'ora:

Tenere premuto il tasto “ok” per 3 secondi, fino a quando sul display lampeggerà l'ora. Ripetere le operazioni sopra descritte.

12:00

“-”

”.

“+”

per impostare l'ora.

“-”

“+”

per impostare i minuti.

Selezione funzione di cottura:

1. Ruotare la manopola  sulla funzione scelta.

2. Ruotare la manopola (È importante ricordare che: durante lo scongelamento (“defrost”) la temperatura visualizzata dal display è un semplice

riferimento e non indica che il forno si stia riscaldando: la temperatura del forno rimane paragonabile a quella dell'ambiente, come indicato nella descrizione della funzione nel foglio di descrizione del prodotto).

3. Premere il tasto “ok” per confermare; il forno si accende. Si accende l'indicatore vicino a .

Per modificare la temperatura:

1. Ruotare la manopola

Avvertenze:

Per annullare una qualsiasi selezione effettuata, ruotare la manopola spegnere il forno, mantenenendo le funzioni precedentemente selezionate.

# per selezionare la temperatura.

# e selezionare di nuovo la temperatura desiderata.



sullo

“0”

. In alternativa premere il tasto “set”, per

Selezione della durata di cottura:

Selezionare la durata della cottura (disponibile con tutte le funzioni ad eccezione di quelle speciali), se si desidera accendere il forno per un intervallo di tempo specifico. Al termine di tale intervallo di tempo il forno si spegnerà automaticamente. Il tempo massimo della durata di cottura programmabile è di 6 ore.

1. Impostare la funzione e la temperatura (vedi capitolo: “Selezione funzione di cottura”) fino al punto 2 senza confermare attraverso il tasto “ok”.

2. Premere il tasto “set” (si accenderà l'indicatore presente sul display, vicino al simbolo della durata della cottura ) e,

“-”

entro 8 minuti, selezionare la durata della cottura desiderata mediante i tasti

3. Confermare la selezione premendo “ok”; il forno si accenderà e il display visualizzerà la durata della cottura residua.

4. Per modificare la temperatura precedentemente impostata ruotare la manopola Per tornare a visualizzare la durata residua attendere 5 secondi.

“+”

Comparsa di sul display:

Allo scadere del tempo precedentemente impostato, sul display appare ed entra in funzione un segnale acustico. Il forno si spegnerà automaticamente.

È possibile modificare la durata di cottura agendo sui tasti “-” o “-” di cottura”.

1. Ruotare la manopola Sul display riappare l'ora del giorno.

 sullo “0”

“+”

. Ritornare al punto 3 capitolo “Selezione della durata

Selezione dell'ora di fine cottura

Questa operazione consente di preimpostare l'ora di fine cottura. Il tempo massimo programmabile è di 23 ore e 59 minuti.

1. Procedere seguendo i punti 1 e 2 del capitolo “Selezione della durata di cottura”

2. Premere il tasto “set” per impostare l'ora di fine cottura: si accende l'indicatore in corrispondenza del simbolo .

“-”

3. Impostare l'ora di fine cottura mediante i tasti

4. Premere il tasto “ok” per confermare l'ora di fine cottura. Il forno entrerà automaticamente in funzione all'ora di fine cottura meno la durata di cottura: sul display si accendono gli

indicatori sopra i simboli

“-” “+”

Funzioni Speciali

Ruotare la manopola  sulla funzione

Scaldavivande

Permette di mantenere il forno ad una temperatura costante di 80 °C.

1. Ruotare la manopola

2. Premere il tasto “ok” per confermare.

3. L'indicatore in corrispondenza a sul pannello di controllo si spegne quando viene raggiunta la temperatura di 80 °C, un tempo di 5 minuti impostato dal produttore lampeggerà sul display e risuonerà un segnale acustico.

4. Inserire la pietanza.

5. È possibile modificare il tempo preimpostato agendo sui tasti

6. Premere il tasto “ok” per confermare.

7. Allo scadere del tempo impostato il forno si spegne automaticamente, sul display appare ed entra in funzione un segnale acustico.

Pizza

Funzione a temperatura costante di 250 °C adatta per la cottura della pizza.

1. Ruotare la manopola

2. Premere il tasto “ok” per confermare.

3. L'indicatore in corrispondenza a sul pannello di controllo si spegne quando viene raggiunta la temperatura di 250 °C, un tempo di 12 minuti impostato dal produttore lampeggerà sul display e risuonerà un segnale acustico.

4. Inserire la pietanza.

5. È possibile modificare il tempo preimpostato agendo sui tasti

6. Premere il tasto “ok” per confermare.

7. Allo scadere del tempo impostato il forno si spegne automaticamente, sul display appare ed entra in funzione un segnale acustico.

# in corrispondenza del simbolo

# in corrispondenza del simbolo .



si accenderà vicino al simbolo .

“+”

“+” “-”

Page 4

GUIDA ALL’USO DEL TIMER ELETTRONICO NUTID

Funzione “Pirolisi”

1. Ruotare la manopola  sulla funzione di pulizia automatica Pirolisi e per 2 secondi il display visualizzerà

1:30

“+” “-”

. La durata massima del programma è di 3 ore.

(pulizia); il selettore imposterà automaticamente una durata minima di

2. Per modificare la durata del ciclo di pulizia automatica, agire sui tasti

Per impostare la fine del ciclo di pirolisi, procedere come indicato di seguito:

1. premere il tasto “set”, per impostare la fine della durata della pirolisi. L'indicatore si accende in corrispondenza del simbolo .

2. Impostare la fine del ciclo della pirolisi agendo sui tasti

3. Premere il tasto “ok” per confermare la fine della durata della pirolisi. Il forno si accenderà automaticamente al termine del ciclo della pirolisi meno la durata del ciclo (impostata precedentemente). Si accenderanno gli indicatori al di sopra dei simboli .

4. Per aumentare la durata della pirolisi, premere il tasto “set” e impostare la nuova durata del ciclo utilizzando il tasto

5. Confermare con il tasto OK”. Allo scadere del tempo impostato, si udrà un segnale acustico e il display visualizzerà .

6. Premere “ok” per interrompere il segnale acustico.

7. Ruotare la manopola

 su “0”: sul display apparirà nuovamente l'ora.

“+” “-”

Cln

“+”

Contaminuti

Il contaminuti può essere utilizzato solo a forno non in uso e permette l’impostazione di un tempo massimo di 6 ore.

Per impostare il contaminuti:

1. Mantenere la manopola

 nella posizione

“0”

. Sul display appare l’ora del giorno.

2. Premere il tasto “set”. l'indicatore si accende in corrispondenza del simbolo .

“-”

Utilizzare i tasti

3. Premere il tasto “ok” per confermare la selezione. Allo scadere del tempo impostato: Entra in funzione un segnale acustico e sul display lampeggia . Premere il tasto “ok”: il segnale acustico si interrompe. Sul display riappare l'ora del giorno.

“+”

per impostare il tempo desiderato.

Sicurezza Bambini :

“-”

1. Dopo avere posizionato le manopole  e # su “0”, premere i tasti

nota:

L’attivazione della funzione LOCK verrà segnalata da un segnale acustico, mentre sul display apparirà il simbolo . Una volta impostato il display continuerà ad indicare l’ora.

2. Dopo l'attivazione di sicurezza non sarà più possibile utilizzare le funzione del forno.

3. Per disattivare il blocco, ripetere la sequenza indicata al punto 1.

“+”

contemporaneamente per 3 secondi.
