Whirlpool AKS 141 IX, AKS 132 NB, OBI C40 S, AKS 142 IX, AKS 149/01 AE INSTALLATION [de]
...Page 1
61055000bD.fm Page 4 Monday, July 31, 2006 5:21 PM

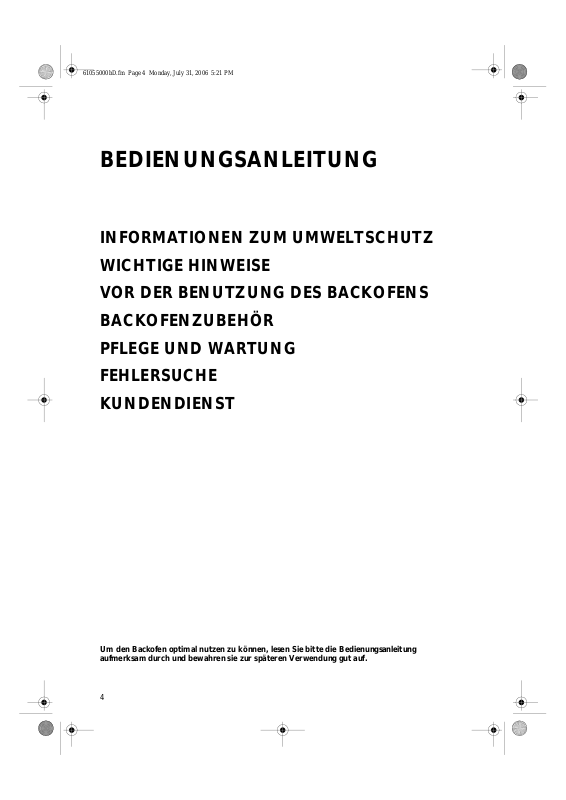

BEDIENUNGSANLEITUNG
INFORMATIONEN ZUM UMWELTSCHUTZ
WICHTIGE HINWEISE
VOR DER BENUTZUNG DES BACKOFENS
BACKOFENZUBEHÖR
PFLEGE UND WARTUNG
FEHLERSUCHE
KUNDENDIENST
Um den Backofen optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung
aufmerksam durch und bewahren sie zur späteren Verwendung gut auf.
4
Page 2
61055000bD.fm Page 5 Monday, July 31, 2006 5:21 PM
INFORMATIONEN ZUM UMWELTSCHUTZ
Entsorgung von Verpackungsmaterialien
Das Verpackungsmaterial ist zu 100 %
•
wiederverwertbar und trägt das RecyclingSymbol .
Werfen Sie das Verpackungsmaterial deshalb
•
nicht einfach fort, sondern entsorgen Sie es so,
wie es die verantwortlichen Stellen vorschlagen.
Entsorgu ng gebrau chter Ger ä te
In Übereinstimmung mit den Anforderungen der
•
Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Al tgerät e (WEEE) i st vorlieg endes
Gerät mit einer Markierung versehen.
Sie leisten einen positiven Beitrag für den Schutz
der Umwelt und die Gesundheit des Menschen,
wenn Sie dieses Gerät einer gesonderten
Abfallsammlung zufü hre n. Im unsor tie rt en
Siedlungsmüll könnte ein solches Gerät durch
unsachgemäße Entsorgung negative
Konsequenzen nach sich ziehen.
Auf dem Produkt od er der beil ie ge nde n
Produktdokumentation ist folgendes Symbol
einer durchgestrichenen Abfalltonne
abgebildet. Es weist darauf hin, dass eine
Entsorgung im normalen Haushaltsabfall nicht
zulässig ist Entsorgen Sie dieses Produkt im
Recyclinghof mit einer getrennten Sammlung für
Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigu ng erfolgen.
Bitte wenden Sie sich an die zuständigen
Behörden Ihrer Gemeindeverwaltung, an den
lokalen Recyclinghof für Haushaltsmüll oder an
den Händler, bei dem Sie dieses Gerät erworben
haben, um weitere Informationen über
Behandlung, Verwertung und
Wiederverwendung dieses Produkts zu erhalten.
Energieeinsparung
Heizen Sie den Backofen nur dann vor, wenn es
•
ausdrücklich in der Produktbeschreibung oder
dem Rezept steht.
Verwenden Sie dunkle, schwarz lackierte oder
•
emaillierte Backformen, da sie die Hitze
besonders gut aufnehmen.
WICHTIGE HINWEISE
Achtung:
Das Gerät darf nicht von kleinen Kindern oder
•
Behinderten ohne Aufsicht bedient werden.
Achten Sie darauf, dass Kinder nicht mit dem
•
Gerät spielen können.
Die erreichbaren Teile des Backofens können
•
während des Betriebs sehr heiß werden; halten
Sie daher Kinder vom Gerät fern.
Verwenden Sie zum Reinigen der SCHEIBEN
•
keine Scheuermittel und keine kratzende
Materialien, damit das Glas nicht zerkratzt wird.
Während der Benutzung wird das Gerät sehr
•
heiß. Achten Sie darauf, dass Sie die
Heizelemente im Ofeninneren nicht berühren.
Dieser Backofen ist ausschließlich als Kochgerät
•
von Nahrungsmitteln für private Haushalte
konzipiert. Jede andere Verwendung ist nicht
erlaubt. Der Hersteller übernimmt keine
Verantwortung für Schäd en aufgr und vo n
unsachgemäßer oder falscher Verwendung.
Eventuelle Reparaturen oder Eingriffe dürfen
•
ausschließlich durch Fachpersonal vorgenommen
werden.
Vermeiden Sie es, den Backofen
•
Witterungseinflüssen auszusetzen.
Stellen Sie keine schweren Gewichte auf der Tür
•
ab, um Beschädigungen am I nne nraum und an
den Scharnieren des Gerätes zu vermeiden.
Halten Sie sich nicht an der Tür fest.
Hängen Sie keine schweren Gegenstände an den
•
Griff der Backofentür.
Decken Sie den Backofenboden nicht mit
•
Aluminiumfolie od e r and ere n
Gegenständen ab.
Die Backofentür muss richtig schließen. Halten
•
Sie die Dichtungen der Backofentür sauber.
Gießen Sie Wasser nie direkt in den warmen
•
Backofeninnenraum. Dadurch kann die
Emailbeschichtung beschädigt werden.
5
Page 3
61055000bD.fm Page 6 Monday, July 31, 2006 5:21 PM
Fruchtsaft, der vom Backblech tropft, hinterlässt
•
bleibende Fl ecken. Wir emp fehlen, den Backofen
vor seiner Benutzung zu reinigen.
Ziehen Sie Töpfe und Pfannen nicht über den
•
Boden des Backofeninnenraumes, um Kratzer zu
vermeiden.
Nach dem Backen verbleibendes
•
Kondenswasser könnte den Backofen und die
angrenzenden Möbel auf Dauer beschädigen.
Wir empfehlen:
- die Temperatur nie driger einzustellen;
- die Speise abzudecken;
- die Speise aus dem Backofen zu nehmen;
- feuchte Stellen nach Abkühlung des Backofens
abzutrocknen.
Die Vorderseite und der Griff der Backofentür
•
heizen sich bei langen Backzeiten mit hohen
Temperaturen auf.
Berühren Sie den Backofen nicht mit feuchten
•
Händen und benutzen Sie ihn nich t, wenn Sie
barfüßig sind.
Ziehen Sie nicht am Gerät oder am Netzkabel,
•
um es von der Stromversorgung zu trennen.
Halten Sie Kinder von den folgenden
•
möglichen Gefahre n quellen fern:
- Backofen und Bedienleiste, vor allem während
des Betriebes sowie direkt danach, um
Verletzungen zu vermeiden.
- Verpackungsmaterial (Beutel, Polystyrol,
Metallteile usw.).
- Backöfen, die entsorgt werden sollen.
Stellen Sie sicher, dass di e Kabel anderer in der
•
Nähe des Backofens verwendeter Geräte keine
heißen Teile berühren und nicht in der
Backofentür eingeklemmt werden.
Einige Backofenmodelle sind mit eine r
•
Gerätekühlung ausgestattet, um eine extreme
Aufheizung der Backofenvorderseite und des
Innenraums zu verhindern.
Warnung: Dampf und Rauch werden durch eine
Öffnung zwischen dem Bed ie nfe ld und de r
Backofentür nach außen geblasen. Diese Öffnung
darf nicht blockiert werden.
Stellen Sie kein brennbares Material in den
•
Backofen oder in unmittelbare Nähe, weil
Brandgefahr besteht, falls der Backofen
versehentlich eingeschaltet wird.
Verwenden Sie Backofenhandschuhe, um heiße
•
Gerichte, Pfannen und Roste zu entnehmen.
Wenn Sie für die Zubereitung von Speisen
•
alkoholisc he Get ränke (z . B. Ru m, Cogn ac, Wein
usw.) verwenden, bedenken Sie bitte, dass
Alkohol bei hohen Temperaturen verdampft. Die
Dämpfe können sich entzünden, wenn sie in
Kontakt mit dem elektrischen Heizelement
kommen.
Erhitzen Sie keine geschlossenen Gefäße im
•
Backofen. Der Druck, der in solchen Gefäßen
entsteht, kann zu ihrer Explosion und dadurch zu
Beschädigungen am Backofen führen.
Verwenden Sie auch keine Behälter aus
•
synthetischen Materialien zur Zubereitung von
Speisen im Backofen (ausgenommen solche, die
speziell dafür geeignet sind; siehe
Herstellerangaben). Sie können bei hohen
Temperaturen schmelzen.
Beaufsichtigen Sie stets den Garvorgang, wenn
•
Sie Speisen mit viel Fett oder Öl zubereiten. Öl
und Fett können sich überhitze n und en tzü nden !
Vermeiden Sie es, voll beladene Zubehörteile aus
•
dem Backofen zu ziehen. Seien Sie hierbei
zumindest äußerst vo rsi chti g.
VOR DER BENUTZUNG DES BACKOFENS
Nehmen Sie die Zubehörteile aus dem Backofen
•
und heizen Sie den Backofen auf 200°C auf;
lassen Sie ihn ca. eine Stunde eingeschaltet, um
den Geruch von Isoliermaterial und Schutzfetten
zu beseitigen. Bitte lassen Sie während dieser
Zeit das Fenster geöffnet oder sorgen Sie für eine
andere Form der Be- und Entlüftung.
6
Entfernen Sie vor der Inbetriebnahme:
•
- die Schutzfolien von der Vorderseite und der
Backofentür, ausgenommen das Typenschild;
- eartonteile und Schutzfolien von der
Bedienblende und allen anderen
Backofenteilen;
- eventuelle Haftetiketten von den
Zubehörteilen (z. B. unter der Fettpfanne).
Page 4
61055000bD.fm Page 7 Monday, July 31, 2006 5:21 PM
BACKOFENZUBEHÖR
Der Backofen kann je nach Modell mit nachstehendem
Zubehör ausgerüstet sein. Mit welchem Zubehör Ihr
Backofen ausgerüstet ist, können Sie der beiliegenden
Produktbeschreibung entnehmen (unter Punkt
Zubehör).
Fettpfanne (1)
Die Fettpfanne wird für die Zubereitung von z. B. Fleisch und
Fisch mit oder ohne Gemüse verwendet und dient zum
Auffangen von Fett oder Speisestücken unter dem Rost. Geben
Sie etwas Wasser in die Fettpfanne, um unangenehme
Rauchbildung und Fettsp ri tzer zu vermeid en.
Backblech (2)
Zum Backen von Plätzchen, Kuchen, Pizza usw.
Rost (3)
Zum Garen oder Grillen von Speisen oder zum Abstellen von
Töpfen, Kuchenformen und anderem Kochgeschirr. Der
Einschub ist auf jeder Ebene möglich. Der Rost kann mit der
Krümmung nach oben oder unten eingeschoben werden.
1
2
3
Selbstreinigende k ata lytische Seitenwän de (4 )
Die katalytischen Seitenwände sind mit einer feinporigen
Beschichtung überzogen, die Fettspritzer absorbiert. Wir
empfehle n, nach einem Garvorgang mit besonders fett igen
Speisen eine Selbstreinigung des Backofens durchzuführen
(siehe Pflege und Wartung).
Drehspieß (5)
Verwenden Sie den Drehspieß, wie im betreffenden Kapitel der
beiliegenden Produktbeschreibung angegeben.
Grillpfannensatz (6)
Dieses Zubehörset besteht aus einem Rost [6a], einem
emaillierten Topf [6b] sowie einem oder zwei Griffen (6c).
Dieser Satz muss zum Grille n auf den Rost (3) gesetzt wer de n.
4
5
6a
6b
6c
6
7
Page 5
61055000bD.fm Page 8 Monday, July 31, 2006 5:21 PM
BACKOFENZUBEHÖR
Fettfilter (7)
Nur für die Zubereitung besonders fettiger Speisen. Haken Sie
den Fettfilter in die Öffnungen vor dem Gebläse an der
Innenraumrückwand ein.
Der Fettfilter ist spülmaschinenfest und darf nicht beim Backen
im Heißluftbetr ieb eingesetzt werd en.
Backauszug (8)
Der Backauszug erleichtert das teilweise Herausziehen der
Roste und Fettpfannen während des Backens.
Diese sind für alle Zubehörteile geeignet und spülmaschinenfest.
PFLEGE UND WARTUNG
7
8
Wichtig: Verwenden Sie keine Wasserdruck- oder
Wasserdampfreinigungsgeräte.
Reinigung der Backofen-Vorderseite
Reinigen Sie die Vor ders eite mit einem feucht en
•
Tuch. Wenn die Vord erseite sehr star k verschmutzt
ist, reinigen Sie si e mit Wasser und ein paa r Tropfen
Geschirrspül mitte l. Wi sch en Sie die Vord erseite
anschließend mit ein em tr oc kene n Tu ch a b.
Verwenden Sie keine aggressiven Reinigungs-
•
oder Scheuermittel, um ein Abstumpfen der
Oberfläche zu verhindern.
Falls ein solches Mittel doch in Kontakt mit dem
Backofen kommt, reinigen Sie den Backofen
sofort mit einem feuchten Tuch.
Kleinere Farbunterschiede an der Vorderseite
•
des Gerätes sind auf die Verschiedenheit der
verwendeten Materialien, wie Glas, Kunststoff,
Metall, zurückzuführen.
Backöfen mit Aluminium - Front
Reinigen Sie den Backofen mit einem milden
•
Reinigung smittel und einem weichen
Fensterputz- oder Mikrofasertuch, das keine
Faserrückstände auf der Oberfläche hinterlässt.
Wischen Sie in horizontalen Zügen, ohne dabei
zu fest aufzudrücken.
Verwenden Sie keine aggressiven
•
Reinigungsmittel, harten Schwämme oder rauen
Tücher. Reinigen Sie die Aluminiumoberflächen
mit einem trockenen Tuch.
Zubehör
Weichen Sie die Zubehörteile nach jedem
•
Gebrauch in Geschirrspülmittellauge ein.
Speiserückstände können Sie dann leicht mit einer
geeigneten Bürste oder einem Schwamm
entfernen.
Backofeninnenraum
Verwenden Sie keine Scheuermittel oder
•
Metallschwämme. Verwenden Sie fü r den
Backofeninnenraum nur dafür vorgesehene
Reinigungsmittel und beachten Sie die jeweiligen
Herstellerangaben.
Lassen Sie den Backofen nach jedem Gebrauch
•
abkühlen und reinigen Sie ihn dann, um
Verkrustungen durch Speisereste zu vermeiden.
Bei längeren Garzeiten oder beim gleichzeitigen
•
Garen auf mehreren Ebenen k ann si ch bei stark
wasserhaltigen Sp eis en (Piz za , gefüllt es Gemü se,
usw.) Kondenswas se r an der Türin ne ns eit e und
der Dichtung absetzen. R ei ben Si e die Innen tü r
des Backofens na ch dem Abkühlen mit einem
Tuch oder Schwamm trocken.
Reinigen Sie die Glasteile der Backofentür mit
•
einem geeigneten Flüss ig rei nig er.
Die Backofentür kann zum Reinigen vollständig
•
ausgehängt werden. Das obere Grillelement
kann heruntergeklappt werden (jedoch nur an
bestimmten Modellen).
Selbstreinigende katalytische
Seitenwände und Rückwand (falls
vorgesehen) - Reinigungszyklus
Heizen Sie den leeren Backofen zur Reinigung auf
•
200°C auf und lassen Sie ihn eine Stunde
eingeschaltet.
Nach dem Zyklusende und nach Abkühlung des
•
Backofens können Sie ihn mit einem feuchten
Schwamm auswischen, um eventuelle
Speisereste zu beseitigen.
Reinigen Sie die katalytischen Seitenwände
•
nicht mit Scheuermitteln, harten Bürsten,
Topfkratzern oder Backofenreinigungssprays,
da dadurch die katalytische Emaillierung
beschädigt we rden u nd di e
Selbstreinigungsfähigkeiten verloren gehen
können.
8
Page 6
61055000bD.fm Page 9 Monday, July 31, 2006 5:21 PM
Warnung: Für die nachfolgend beschriebenen
Operationen wird das Tragen von Schutzhandschuhen
empfohlen. Um die Backofentür und die Scharniere nicht
zu beschädigen und Verletzungen zu vermeiden, sind die
folgenden Anweisungen strikt zu befolgen.
Aushängen der Backofentür:
Öffnen Sie die Backofentür vollständig (siehe Abb. 1).
1.
Ziehen Sie die beiden Schließhaken nach oben und
2.
anschließend nach vorn bis zum Anschlag (siehe Abb. 2).
Schließen Sie die Tür ein Stück und ziehen Sie sie dann nach
3.
oben, um sie auszuhäng en (siehe Abb. 3 ).
Einhängen der Backofentür:
Setzen Sie die Scharniere wieder in die Führungsöffnung ein
1.
und öffnen Sie danach die Tür vollst änd ig .
Drücken Sie beide Schließhaken wieder nach hinten.
2.
Schließen Sie die Backofentür vollständig.
3.
Warnung: Um die Backofentür und die Scharniere nicht zu
beschädigen und Verletzungen zu vermeiden, sind die o.g.
Anweisungen strikt zu b efolgen.
1
2
Absenken des oberen Grillele ments ( nur be sti mmte
Modelle)
Nehmen Sie die Reinigung des Backofens immer erst nach dem
Abkühlen vor.
Entfernen Sie die seitlichen Einhängegitter.
•
Ziehen Sie das (4) Heizelement e twa s n ac h vor n und sen ke n
•
Sie es anschließend ab (5).
3
4
5
9
Page 7
61055000bD.fm Page 10 Monday, July 31, 2006 5:21 PM
Auswechseln der Glühbirne für die hintere
Backofenbeleuchtung (falls vorgesehen):
Trennen Sie den Backofen von der Stromversorg ung.
1.
Schrauben Sie die Lampenabdeckung gegen den
2.
Uhrzeigersinn ab, nachdem der Backofen abgekühlt ist
(siehe Abb. 1).
Wechseln Sie die Glühlampe aus (sie he nachstehenden
3.
Hinweis).
Schrauben Sie die Lampenabdeckung wieder fest.
4.
Schließen Sie den Backofen wieder an die Stromversorgung an.
5.
Hinweis: Verwenden Sie nur Glühlampen mit 25 W/230 V,
Typ E-14, T300°C, die Sie bei unserem Kundendienst
erhalten.
Wichtig: Benutzen Sie den Backofen erst, nachdem die
Lampenabdeckung wieder aufgesetzt wurde.
Auswechseln der Glühlampe der seitlichen Lampe
(falls vorgesehen):
Trennen Sie den Backofen von der Stromversorg ung.
1.
Entfernen Sie das Einhängegitter auf der linken Seite,
2.
nachdem der Backofen abgekühlt ist (sie he Abb. 2 ) .He be n
Sie die Lampenabdeckung vorsichtig mit einem
Schraubendreher nach außen ab (siehe Abb. 3 - 4).
Wechseln Sie die Glühlampe aus (sie he nachstehenden
3.
Hinweis).
Setzen Sie die Lampenabdeckung wieder ein und drücken
4.
Sie sie gegen die Ofenwand, bis sie einrastet.
Bauen Sie das seitliche Einhängegitter wieder ein.
5.
Schließen Sie den Backofen wieder an die Stromversorgung an.
6.
Hinweis: Verwenden Sie nur Glühlampen mit 25 W/230 V,
Typ E-14, T300°C, die Sie bei unserem Kundendienst
erhalten.
Wichtig: Benutzen Sie den Backofen erst, nachdem die
Lampenabdeckung wieder aufgesetzt wurde.
1
2
Auswechseln der Glühlampe der seitlichen
Halogenlampe (falls vorgesehen):
Trennen Sie den Backofen von der Stromversorg ung.
1.
Entfernen Sie das seitliche Einhängegitter, nachdem der
2.
Backofen abgekühlt ist (siehe Abb. 2).Heben Sie die
Lampenabdeckung vorsichtig mit einem Schraubendreher
nach außen ab (siehe Abb. 3 - 4).
Das Wechseln der Halogenlampe darf nicht mit bloßen
3.
Händen erfolgen. Ziehen Sie die Halogenlampe vorsichtig
aus der Fassung und ersetzen Sie sie durch eine neue (siehe
nachstehenden Hinweis).
Setzen Sie die Lampenabdeckung wieder ein und drücken
4.
Sie sie gegen die Ofenwand, bis sie einrastet.
Bauen Sie das seitliche Einhängegitter wieder ein.
5.
Schließen Sie den Backofen wieder an die Stromversorgung an.
6.
Hinweis: Verwenden Sie nur Glühlampen mit 20 W/12 V,
Typ G4, T300°C, die Sie bei unserem Kundendienst
erhalten.
Wichtig: Benutzen Sie den Backofen erst, nachdem die
Lampenabdeckung wieder aufgesetzt wurde.
10
3
4
Page 8
61055000bD.fm Page 11 Monday, July 31, 2006 5:21 PM
FEHLERSUCHE
Backofen heizt nicht auf:
Prüfen Sie, ob das Stromnetz St rom führt und de r
•
Backofen an das Netz angeschlossen ist.
- Schalten Sie das Gerät aus und wieder ein, um
•
festzustellen, ob die Störung behoben ist.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
Prüfen Sie, ob das Problem anhand der in
1.
Kapitel “Fehlersuch e” be schr ieb en en Pun kte
gelöst werden kann.
Schalten Sie das Gerät aus und wieder ein, um
2.
festzustellen, ob die Störung behoben ist.
Falls die Störung nach den vorstehend
beschriebenen Kontrollen weiter besteht,
rufen Sie bitte die nächstliegende
Kundendienststelle an.
Geben Sie dabei stets an:
eine kurze Beschreibung der Störung;
•
Gerätetyp und Modellnummer;
•
die Servicenummer (die Zahl nach dem Wort
•
Service auf dem Typenschild), befindet sich
rechts im Backofeninnenraum (be i offene r
Backofentür sichtbar). Die Servicenummer
finden Sie auch auf dem Garantieheft;
Ihre vollständige Anschrift;
•
Ihre Telefonnummer.
•
WICHTIG:
Der Backofen wahlschal ter darf ni cht auf “0 ” oder
•
dem “Lampensymbol” stehen.
- Zeigt die Elektronikuhr (falls vorhanden)
“ “ an, lesen Sie bitte die beiliegende
Produktbeschreibung und/oder die
Beschreibung der Elektronikuhr.
- Zeigt die Elektronikuhr (falls vorgesehen)
“
XX“ an, rufen Sie bitte die nächste
F
Kundendienststelle an. Geben Sie dabei an,
welche Zahl nach dem “F“ folgt.
- Prüfen Sie, ob die mechanische
Programmsteuerung (falls vorgesehen) in der
“manuellen” Position steht.
Im Reparaturfall wenden Sie sich bitte an eine vom
Hersteller autorisierte Kundendienststelle
(nur dann wird garantiert, dass Originalersatzteile
verwendet werden und eine sachgerechte
Reparatur durchgeführt wird).
Die Nichtbeachtung dieser Anweisungen
kann die Sicherheit und die Qualität des
Produkts beeinträchtigen.
KONFORMITÄTSERKLÄRUNG
Dieser Backofen ist für den Kontakt mit
•
Lebensmitteln bestimmt und entspricht der
EG-Richtlinie 89/109.
Dieses Gerät ist zur ausschließlichen
•
Verwendung als Kochgerät bestimmt.
Jeder hiervon abweichende Gebrauch
(z. B. Heizen von Räumen) wird als nicht
bestimmungsgemäß und somit als
gefährlich angesehen.
Dieses Gerät wurde in Übereinstimmung
•
mit folgenden Richtlinien entwickelt,
hergestellt und verkauft:
- Sicherheitsvorschriften der EG-Richtlinie
“Niederspannung” 73/23;
- Schutzvorschriften der EG-Richtlinie
“EMV” 89/336.
- Vorschriften der EG-Richtlinie 93/68.
11
Loading...
