Page 1

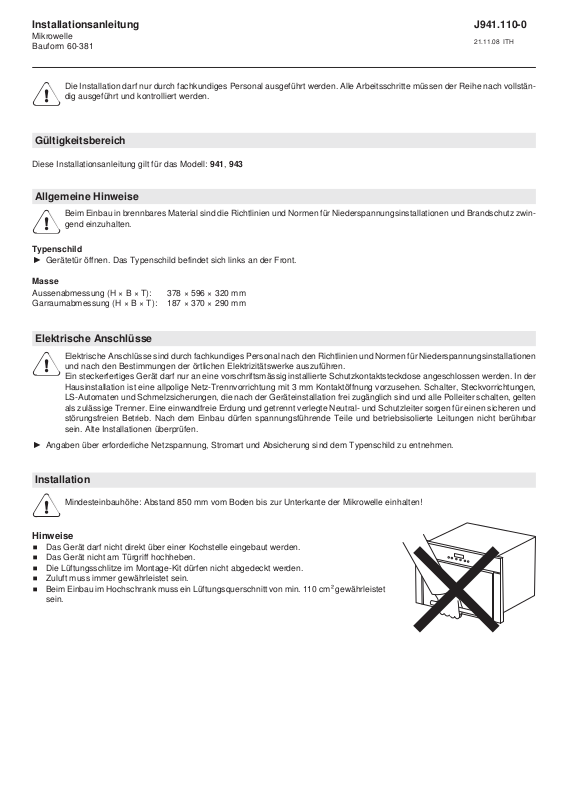

Installationsanleitung
Mikrowelle
Bauform 60-381
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell: 941, 943
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brandschutz zwingend einzuhalten.
Typenschild
A Gerätetür öffnen. Das Typenschild befindet sich links an der Front.
Masse
Aussenabmessung (H × B × T):
Garraumabmessung (H × B × T):
378 × 596 × 320 mm
187 × 370 × 290 mm
J941.110-0
21.11.08 ITH
Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsinstallationen
und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen.
Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der
Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. Schalter, Steckvorrichtungen,
LS-Automaten und Schmelzsicherungen, die nach der Geräteinstallation frei zugänglich sind und alle Polleiter schalten, gelten
als zulässige Trenner. Eine einwandfreie Erdung und getrennt verlegte Neutral- und Schutzleiter sorgen für einen sicheren und
störungsfreien Betrieb. Nach dem Einbau dürfen spannungsführende Teile und betriebsisolierte Leitungen nicht berührbar
sein. Alte Installationen überprüfen.
A Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Installation
Mindesteinbauhöhe: Abstand 850 mm vom Boden bis zur Unterkante der Mikrowelle einhalten!
Hinweise
䡲 Das Gerät darf nicht direkt über einer Kochstelle eingebaut werden.
䡲 Das Gerät nicht am Türgriff hochheben.
䡲 Die Lüftungsschlitze im Montage-Kit dürfen nicht abgedeckt werden.
䡲 Zuluft muss immer gewährleistet sein.
䡲 Beim Einbau im Hochschrank muss ein Lüftungsquerschnitt von min. 110 cm² gewährleistet
sein.
1
1
Page 2
Installationsanleitung
Mikrowelle
Bauform 60-381
Einbau im Oberschrank
min. 330
J941.110-0
21.11.08 ITH
=
=
S2
A
596
378
1. Links und rechts in die Nischenwände je 2 Löcher für Spannplattenschrauben S1
anstechen (mit Anbohrschablone H5.1925).
2. Montage-Kit M mit beiliegenden Schrauben S1 links und rechts anschrauben.
3. Abschlussprofil A mit beiliegenden Schrauben S2 rechts und links anschrauben.
Auf Höhe einstellen.
4. Anschlusskabel B in Steckdose einstecken. Gerät in Montage-Kit M auf Anschlag
einschieben. Schraube S3 mit beigelegtem Innensechskantschlüssel im Uhrzeigersinn ca. 20–25× drehen, bis Gerät befestigt ist.
B
320
S1
M
560
600
2050
762
381
ab Boden
435
105˚
S3
20–25×
C
5. Anschlagwinkel C (verstellbar: 320–350 mm) bis zu Wand führen, dann anziehen.
2
2
30
Page 3
Installationsanleitung
Mikrowelle
Bauform 60-381

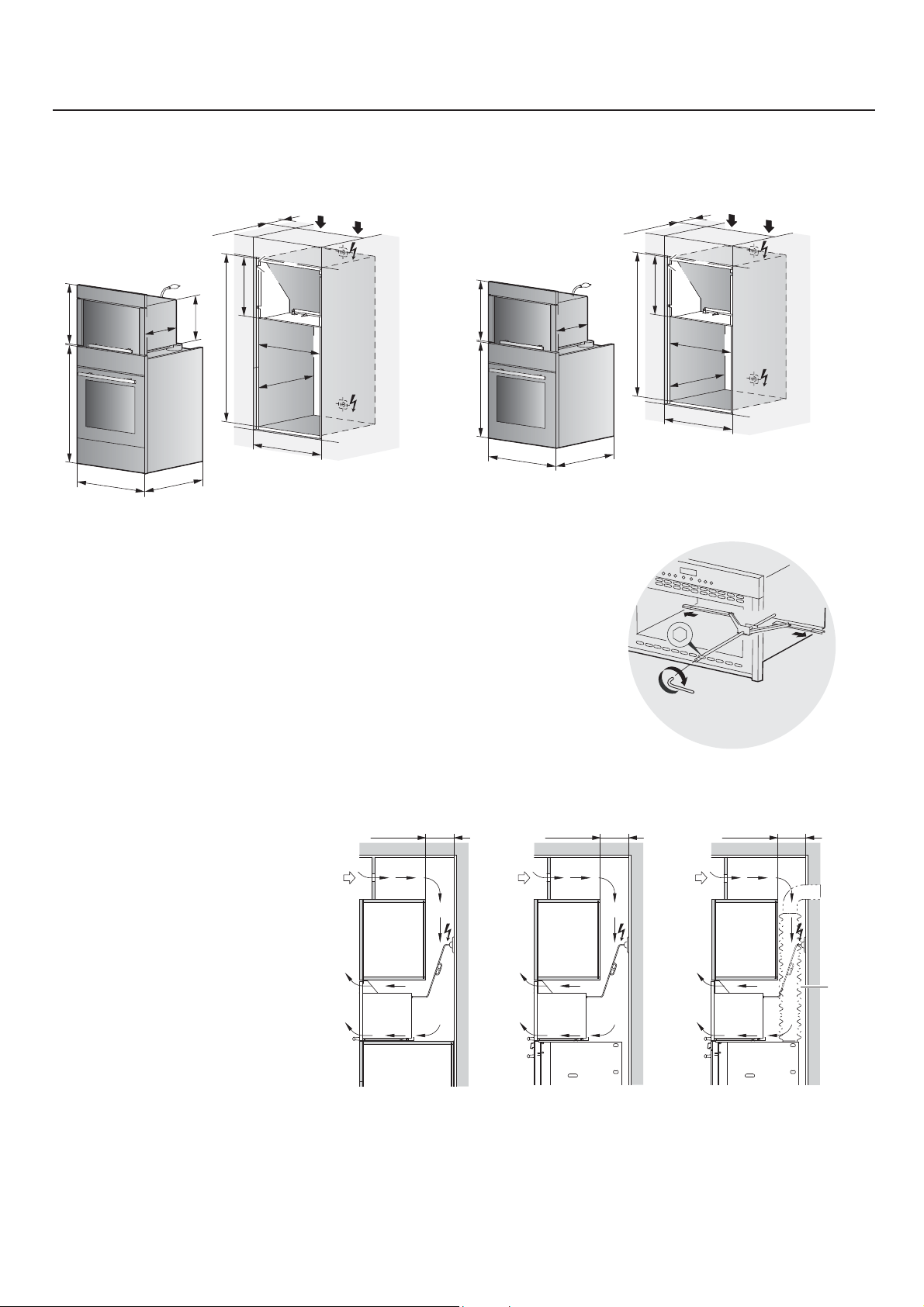

Einbau im Hochschrank
Mikrowelle & Backofen
Backofen mit Schublade
min. 20
B
350
320
381
1143
S2
A
S1
M
560–568
min. 110 cm
J941.110-0
21.11.08 ITH
Mikrowelle & Backofen
Backofen ohne Schublade
2
min. 110 cm
min. 20
S2
A
B
S1
381
M
320
981 *
560–568
2
min. 550
598 378
759 378
596
600
567
596
* Bei notwendiger Anpassung an Nischenhöhe 1016 mm
(zusätzlicher Höhenadapter 35 mm siehe J731.050).
1. Links und rechts in die Nischenwände je 2 Löcher für Spannplattenschrauben S1
anstechen (mit Anbohrschablone H5.1925).
2. Montage-Kit M mit beiliegenden Schrauben S1 links und rechts anschrauben.
3. Abschlussprofil A mit beiliegenden Schrauben S2 rechts und links anschrauben.
Auf Höhe einstellen.
4. Anschlusskabel B in Steckdose einstecken. Gerät in Montage-Kit M auf Anschlag
einschieben. Schraube S3 mit beigelegtem Innensechskantschlüssel im Uhrzeigersinn ca. 20–25× drehen, bis Gerät befestigt ist.
Einbau über
Normalbackofen
min. 20
GG
D
Normalbackofen / Hochschrank
E
Backofen / Abluftbackofen
F
Alu-Flexschlauch gut gestreckt
G
Lüftungsquerschnitt min. 110 cm²
Solo-Einbau
min. 20
G
min. 550
600
567
S3
20–25×
Einbau über
Abluftbackofen
min. 20
F
DE
3
3
Page 4
4
Page 5

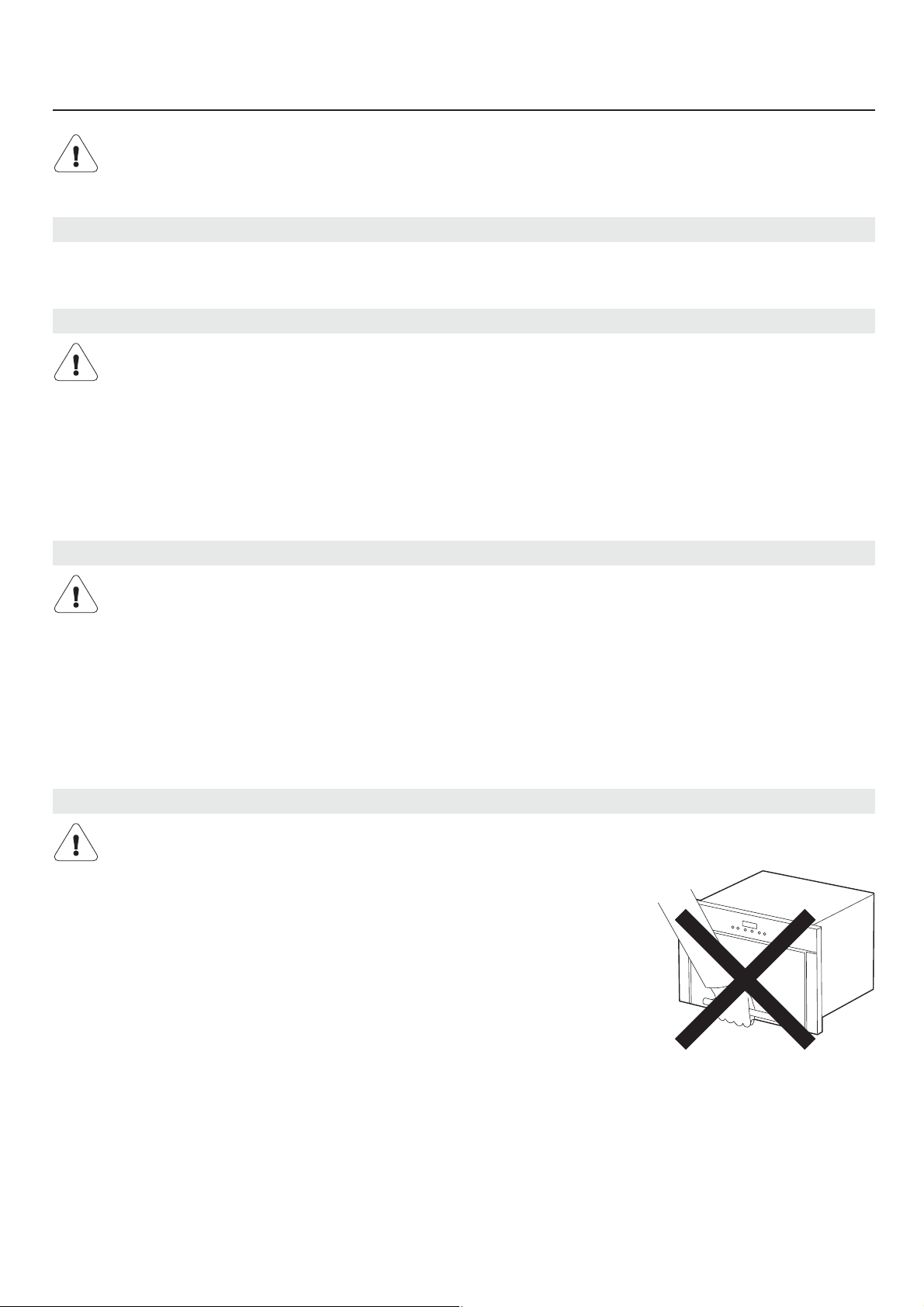

Notice d’installation
Micro-ondes
Type de construction 60-381
L’installation doit impérativement être exécutée par un personnel qualifié. Toutes les étapes doivent être réalisées en intégralité
dans l’ordre et contrôlées.
Domaine de validité
Cette notice d’installation est valable pour le modèle: 941, 943
Indications générales
En cas d’encastrement dans un matériau inflammable, il est impératif de respecter les directives et les normes relatives pour
les installations basse tension et pour la protection contre le feu.
Plaque signalétique
A Ouvrir la porte de l’appareil. La plaque signalétique se trouve à gauche sur la face.
Dimensions
Dimensions extérieures (H × L × P):
Dimensions de l’espace de cuisson (H × L × P):
378 × 596 × 320 mm
187 × 370 × 290 mm
J941.111-0
21.11.08 ITH
Raccordements électriques
Les raccordements électriques doivent être réalisés par un personnel qualifié, selon les directives et les normes relatives aux
installations basse tension et selon les prescriptions des entreprises locales d’électricité.
Un appareil prêt à brancher doit exclusivement être raccordé à une prise de courant de sécurité installée conformément aux
prescriptions. Dans l’installation domestique, un dispositif de coupure sur tous les pôles, avec une distance de coupure de
3 mm, est à prévoir. Les interrupteurs, les prises, les disjoncteurs de protection de ligne et les fusibles accessibles après l’installation de l’appareil et qui déclenchent tous les conducteurs polaires sont des interrupteurs fiables. Une mise à la terre correcte et des conducteurs neutres et de protection posés séparément garantissent un fonctionnement sûr et sans panne. Suite
au montage, tout contact avec des pièces conductrices de tension et des lignes isolées doit être impossible. Contrôler les installations anciennes.
A Les indications sur la tension de secteur nécessaire, le type de courant et les fusibles figurent sur la plaque signalétique.
Installation
Hauteur d’encastrement minimale: Observer la distance de 850 mm du sol au bord inférieur du micro-ondes!
Indications
䡲 L’appareil ne doit pas être placé directement au-dessus d’un point de cuisson.
䡲 Ne pas soulever l’appareil à l’aide de la poignée de porte.
䡲 Les fentes d’aération du set de montage ne doivent pas être recouvertes.
䡲 L’amenée d’air frais doit toujours être garantie.
䡲 En cas d’encastrement dans une armoire haute, une section d’aération d’au moins 110 cm²
doit être garantie.
1
5
Page 6
Notice d’installation
Micro-ondes
Type de construction 60-381

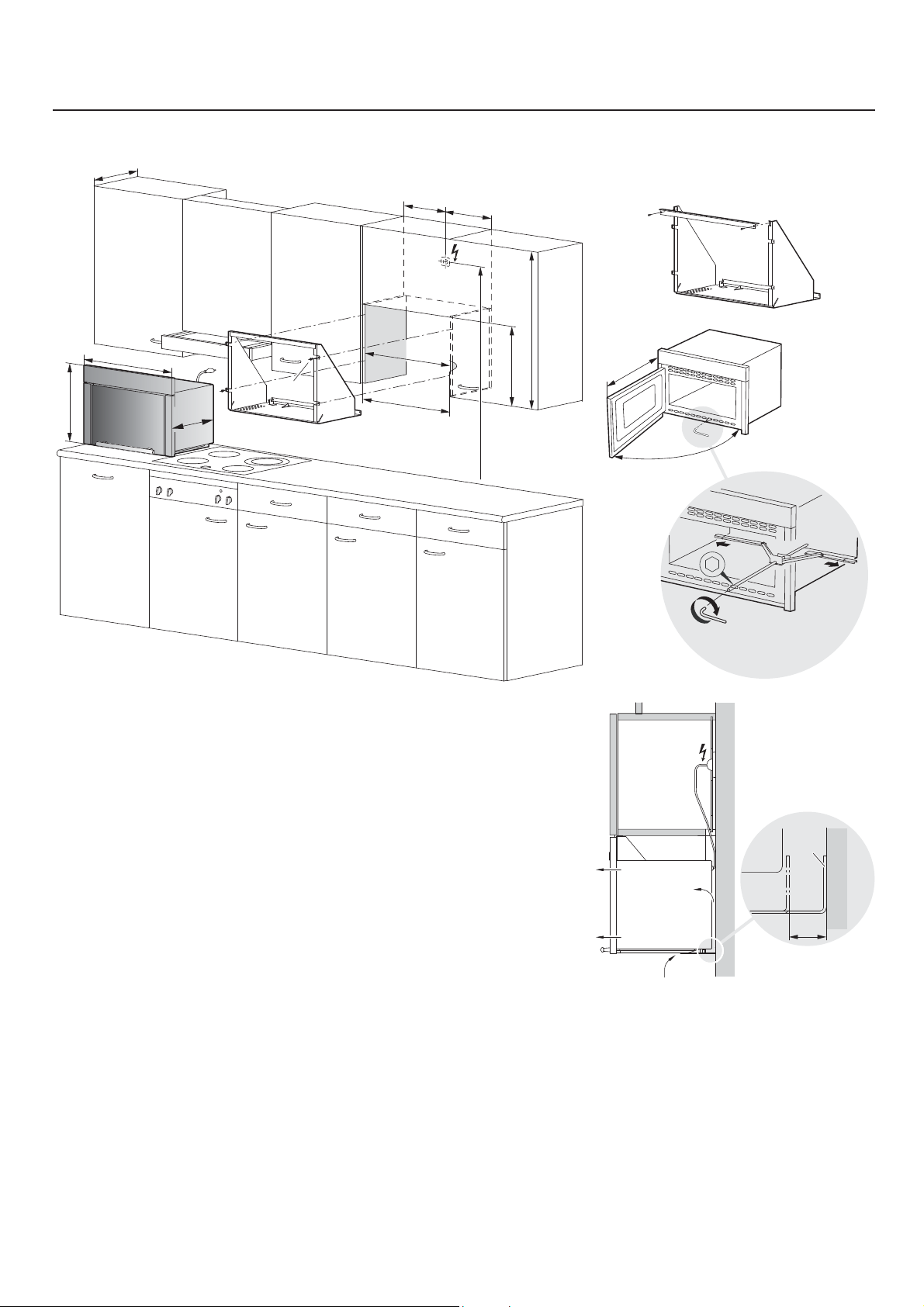

Encastrement dans une armoire suspendue
min. 330
J941.111-0
21.11.08 ITH
=
=
S2
A
596
378
1. Percer 2 trous (avec le gabarit de perçage H5.1925) à gauche et à droite dans les
parois de la niche pour les vis pour panneaux aggloméré S1.
2. Visser à gauche et à droite le set de montage M avec les vis S1 jointes.
3. Visser à droite et à gauche le profil de finition A avec les vis S2 jointes. Ajuster sur
la hauteur.
4. Enficher le câble de raccordement B dans la prise. Introduire l’appareil dans le set
de montage M jusqu’à la butée. Tourner env. 20–25× la vis S3 à l’aide de la clé
pour vis à six pans creux fournie dans le sens des aiguilles d’une montre, jusqu’à
ce que l’appreil soit fixé.
5. Guider l’équerre de butée C (ajustable: 320–350 mm) jusqu’au mur, puis serrer.
B
320
S1
M
560
600
2050
762
381
du sol
435
105˚
S3
20–25×
C
30
6
2
Page 7
Notice d’installation
Micro-ondes
Type de construction 60-381
Encastrement dans une armoire haute
Micro-ondes & four
Four avec tiroir
min. 110 cm
min. 20
S2
A
B
320
350
381
1143
S1
M
560–568
J941.111-0
21.11.08 ITH
Micro-ondes & four
Four sans tiroir
2
min. 110 cm
min. 20
S2
A
B
S1
381
M
320
981 *
560–568
2
min. 550
598 378
759 378
596
600
567
596
* En cas d’adaptation nécessaire à la hauteur de la niche 1016 mm
(adaptateur de hauteur supplémentaire 35 mm, voir J731.050).
1. Percer 2 trous (avec le gabarit de perçage H5.1925) à gauche et à droite dans les
parois de la niche pour les vis pour panneaux aggloméré S1.
2. Visser à gauche et à droite le set de montage M avec les vis S1 jointes.
3. Visser à droite et à gauche le profil de finition A avec les vis S2 jointes. Ajuster sur
la hauteur.
4. Enficher le câble de raccordement B dans la prise. Introduire l’appareil dans le set
de montage M jusqu’à la butée. Tourner env. 20–25× la vis S3 à l’aide de la clé
pour vis à six pans creux fournie dans le sens des aiguilles d’une montre, jusqu’à
ce que l’appreil soit fixé.
Encastrement sur
un four normal
min. 20
GG
D
Four normal / armoire haute
E
Four / four à évacuation d’air
F
Tube flexible en aluminium bien tendu
G
Section d’aération min. 110 cm²
Encastrement solo
min. 20
G
min. 550
600
567
S3
20–25×
Encastrement sur
un four évacuation d’air
min. 20
F
DE
3
7
Page 8
8
Page 9
Istruzioni d’installazione
Microonde
Forma costruttiva 60-381
L’installazione può essere eseguita solo da personale specializzato. Tutte le sequenze di lavoro devono essere eseguite completamente una dopo l’altra e controllate.
Campo di validità
Queste istruzioni d’installazione riguardano il modello: 941, 943
Indicazioni generali
In caso di montaggio su materiale combustibile, è indispensabile attenersi alle direttive e norme per le installazioni a bassa
tensione e per la protezione antincendio.
Targhetta dei dati
A Aprire la porta dell’apparecchio. La targhetta dei dati si trova sinistra sulla fronte.
Dimensioni
Dimensioni esterne (A × L × P):
Dimensioni della camera di cottura (A × L × P):
378 × 596 × 320 mm
187 × 370 × 290 mm
J941.112-0
21.11.08 ITH
Raccordi elettrici
I raccordi elettrici devono essere eseguiti da personale specializzato in base alle direttive e norme per le installazioni a bassa
tensione e alle disposizioni delle centrali elettriche locali.
Un apparecchio pronto per l’uso può essere collegato unicamente ad una presa con contatto di protezione installata conformemente alle prescrizioni. Nell’installazione interna si deve prevedere un disgiuntore di rete omnipolare con un’apertura dei
contatti di 3 mm. Interruttori, connettori ad innesto, interruttori automatici LS e fusibili, liberamente accessibili dopo l’installazione dell’apparecchio e che commutano tutti i conduttori polari, sono considerati disgiuntori ammissibili. Una messa a terra
ineccepibile e conduttori neutri e di protezione posati separatamente permettono un esercizio sicuro ed esente da disturbi.
Dopo l’installazione, le parti sotto tensione e le linee con isolamento principale non devono poter essere toccate. Controllare
le vecchie installazioni.
A Informazioni sulla necessaria tensione di rete, tipo di corrente e protezione si apprendono dalla targhetta dei dati.
Installazione
Altezza di montaggio minima: Osservare la distanza di 850 mm del fondo al bordo inferiore del microonde!
Indicazioni
䡲 Non é permesso montare l’apparecchio direttamente sopra un posto di cottura.
䡲 Non sollevare l’apparecchio dalla maniglia della porta.
䡲 Attenzione a non coprire le fessure di aerazione nel kit di montaggio.
䡲 Deve essere sempre garantito un flusso d’aria d’alimentazione.
䡲 Per il montaggio in armadio da terra, deve essere assicurata una sezione di ventilazione di
almeno 110 cm².
1
9
Page 10
Istruzioni d’installazione
Microonde
Forma costruttiva 60-381
Montaggio nell’armadio superiore
min. 330
J941.112-0
21.11.08 ITH
=
=
S2
A
596
378
1. A sinistra e a destra nelle pareti della nicchia, praticare 2 fori (con maschera per
forare H5.1925) a parete per le viti per pannelli di truciolato S1.
2. Con le viti S1 allegate, avvitare il set di montaggio M a sinistra e a destra.
3. Con le viti S2 allegate, avvitare il profilo di chiusura A a destra e a sinistra.
Regolare l’altezza.
4. Infilare il cavo di collegamento B nella presa. Inserire l’apparecchio nell set di
montaggio M fino alla battuta. Con la brugola allegata S3, girare la vite ca. 20–25×
in senso orario, fino che l’apparecchio é fissato.
B
320
S1
M
560
600
2050
762
381
dal
pavimento
435
105˚
S3
20–25×
C
5. Spostare l’angolare di battuta C (regolabile: 320–350 mm) fino alla parete, dopo
stringere.
10
2
30
Page 11
Istruzioni d’installazione
Microonde
Forma costruttiva 60-381
Montaggio nell’armadio alto
Microonde & forno
Forno con cassetto
min. 20
B
320
350
381
1143
S2
A
S1
M
560–568
min. 110 cm
J941.112-0
21.11.08 ITH
Microonde & forno
Forno senza cassetto
2
min. 110 cm
min. 20
S2
A
B
S1
381
M
320
981 *
560–568
2
min. 550
598 378
759 378
596
600
567
596
* Per adattamento necessario ad altezza della nicchia 1016 mm
(adattatore supplementare d’altezza 35 mm, vedi J731.050).
1. A sinistra e a destra nelle pareti della nicchia, praticare 2 fori (con maschera per
forare H5.1925) a parete per le viti per pannelli di truciolato S1
2. Con le viti S1 allegate, avvitare il set di montaggio M a sinistra e a destra.
3. Con le viti S2 allegate, avvitare il profilo di chiusura A a destra e a sinistra.
Regolare l’altezza.
4. Infilare il cavo di collegamento B nella presa. Inserire l’apparecchio nell set di
montaggio M fino alla battuta. Con la brugola allegata S3, girare la vite ca. 20–25×
in senso orario, fino che l’apparecchio é fissato.
Montaggio su
forno normale
min. 20
GG
D
Forno normale / armadio superiore
E
Forno / forno dell’aria di scarico
F
Tubo Alu-Flex ben teso
G
Sezione min. di ventilazione 110 cm²
Montaggio solo
min. 20
G
min. 550
600
567
S3
20–25×
Montaggio su
forno dell’aria di scarico
min. 20
F
DE
3
11
Page 12
12
4619-694-71372
Loading...
