Whirlpool MSZ 802 DF/HA, MSZ 802 DF, MSZ 801 D, MSZ 802 D, MSZ 926 DF/HA INSTALLATION [tr]

SbS_Inst_102_00316_I 10-05-2007 17:00 Pagina 34

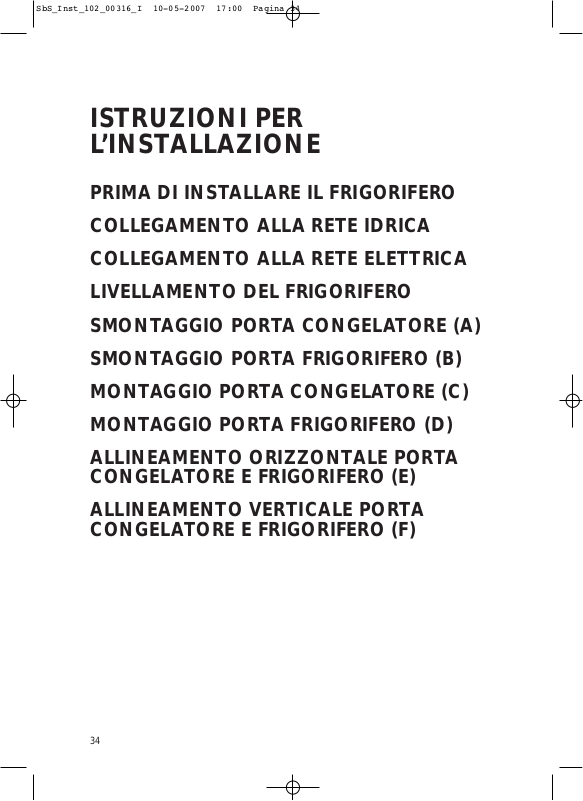

ISTRUZIONI PER

L’INSTALLAZIONE

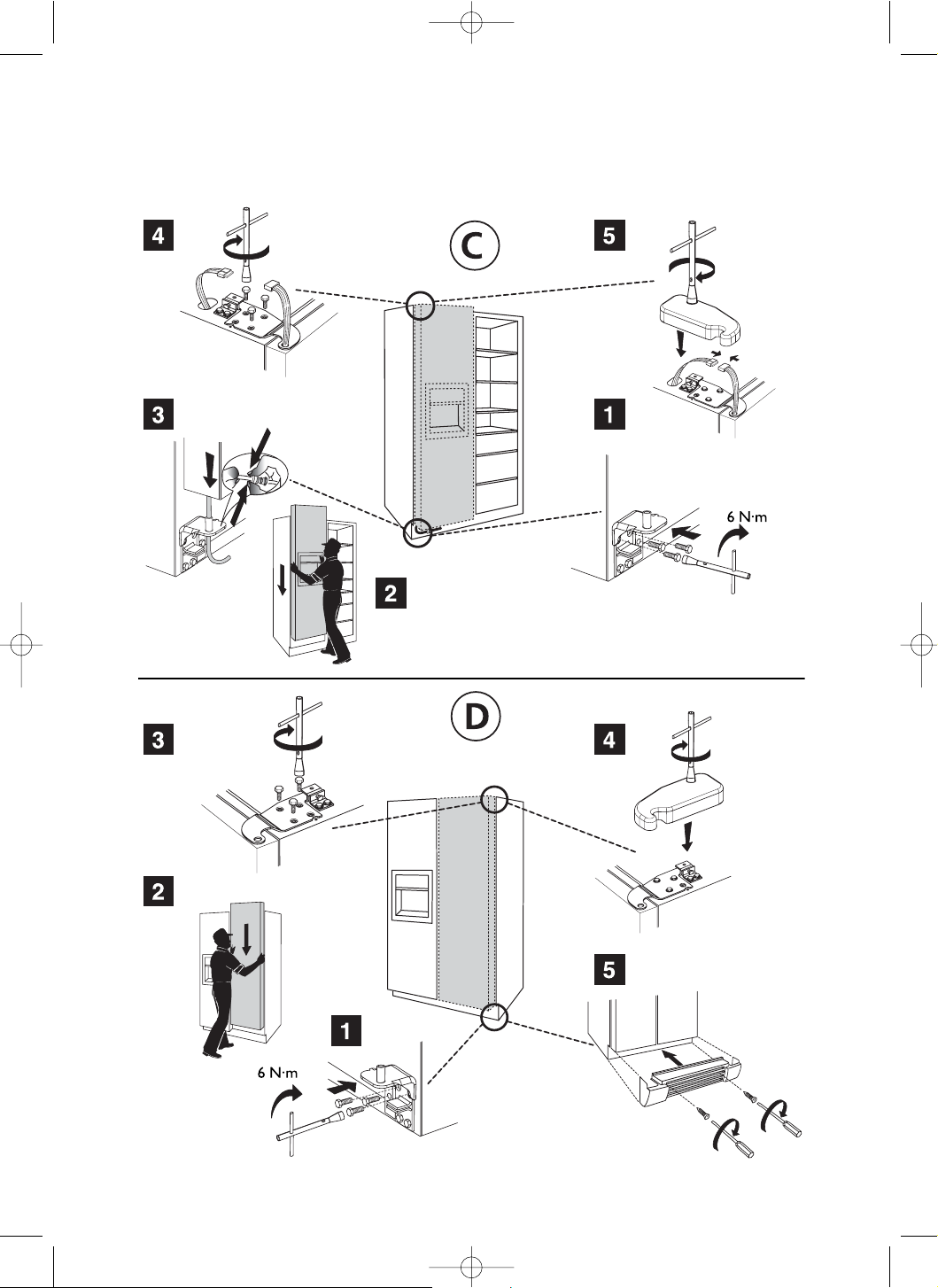

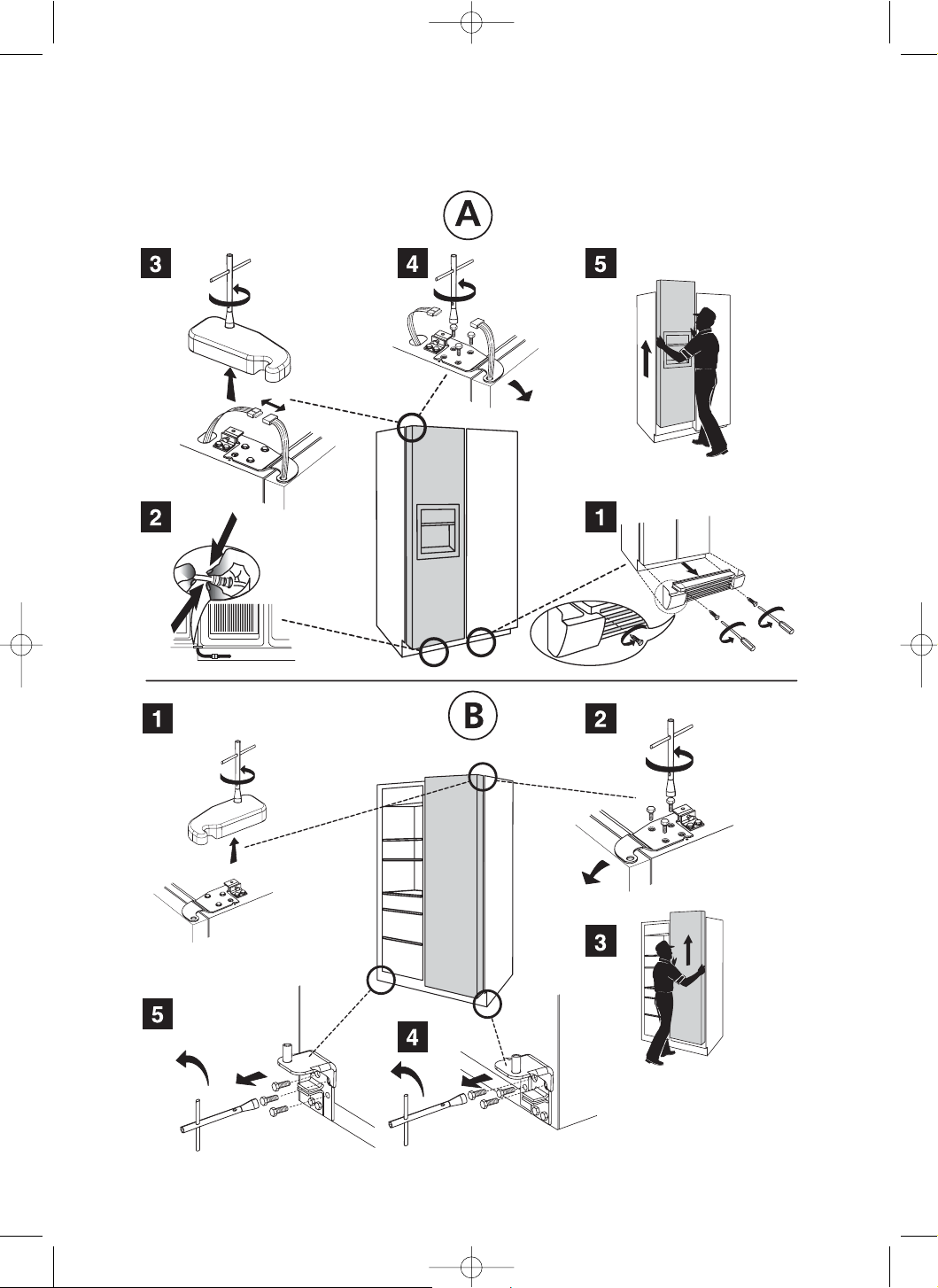

PRIMA DI INSTALLARE IL FRIGORIFERO COLLEGAMENTO ALLA RETE IDRICA COLLEGAMENTO ALLA RETE ELETTRICA LIVELLAMENTO DEL FRIGORIFERO SMONTAGGIO PORTA CONGELATORE (A) SMONTAGGIO PORTA FRIGORIFERO (B) MONTAGGIO PORTA CONGELATORE (C) MONTAGGIO PORTA FRIGORIFERO (D)

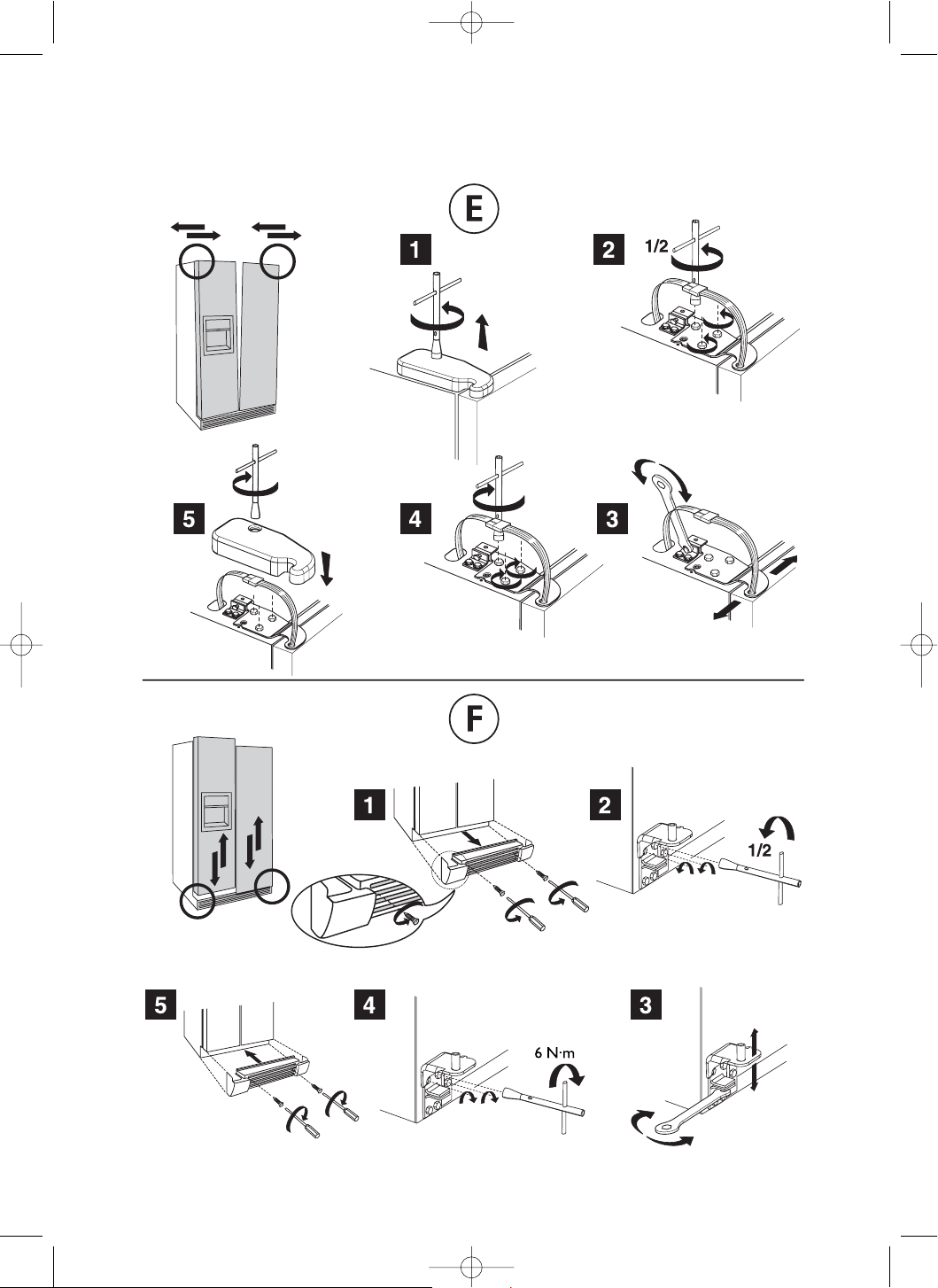

ALLINEAMENTO ORIZZONTALE PORTA CONGELATORE E FRIGORIFERO (E)

ALLINEAMENTO VERTICALE PORTA CONGELATORE E FRIGORIFERO (F)

34

SbS_Inst_102_00316_I 10-05-2007 17:00 Pagina 35

PRIMA DI INSTALLARE IL FRIGORIFERO

Il prodotto che avete acquistato è FULL NO FROST ad uso esclusivamente domestico, ovvero entrambi i comparti frigorifero e congelatore sono dotati di sbrinamento automatico.

Nel presente manuale sono raccolte indicazioni ed avvertenze per effettuare in modo sicuro e corretto l’installazione dell’apparecchio - si raccomanda di leggerle attentamente e per intero prima di iniziare il processo di installazione.

Si tenga presente che, a seconda del modello acquistato, si possono riscontrare differenze rispetto alla descrizione di tutte le possibili parti di comando e di dotazione dell’apparecchio riportate nel presente manuale.

Conservare il presente manuale per future

consultazioni e, in caso di rivendita, consegnarlo all’eventuale acquirente.

Il prodotto deve essere installato in un ambiente secco e ben ventilato.

Evitare di posizionare l’apparecchio in aree esposte in modo diretto ai raggi solari o accanto a fonti di calore (forno, riscaldamento, etc.). In caso sia inevitabile, installare l’apparecchio rispettando le seguenti distanze minime:

Cucine a carbone e petrolio: 30 cm Cucine elettriche e/o gas: 3 cm

Per consentire lo spostamento del prodotto e permettere una circolazione d’aria sufficiente, lasciare uno spazio minimo di 1 cm ai lati, sopra l’apparecchio, tra la paratia posteriore ed il muro.

COLLEGAMENTO ALLA RETE IDRICA

Iniziare l’operazione solo dopo aver scollegato il vostro frigorifero dall’alimentazione elettrica.

• Il produttore di ghiaccio ed il circuito acqua devono essere collegati ad una rete idrica che eroghi acqua potabile e/o depurata chimicamente.

• Si raccomanda di attenersi sempre alle norme locali in vigore per quanto riguarda l’allacciamento alla rete idrica.

• L’apparecchio viene fornito con un tubo dell’acqua lungo m. 2,330, già collegato al retro del prodotto.

• Rimuovere il nastro adesivo di imballaggio dal tubo grigio dell’acqua avvolto a spirale sul retro del prodotto.

• Collegare il connettore di transizione (1) all’alimentazione idrica domestica

(2).

• Fare attenzione che il tubo dell’acqua non sia attorcigliato.

• L’apparecchio è predisposto per funzionare con pressione della rete idrica compresa tra 1,7 e 8,1 bar (25 e 117 PSI).

• Aprire il rubinetto dell’acqua e verificare la presenza di eventuali perdite ed eliminarle.

• Il frigorifero non necessita di regolazioni nè di uno scarico dell’acqua.

COLLEGAMENTO ALLA RETE ELETTRICA

La messa a terra dell’apparecchio è obbligatoria in termini di legge. Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali o cose, derivanti dalla mancata osservanza delle norme vigenti. Accertarsi che l’installazione ed il collegamento elettrico siano effettuati secondo le istruzioni del costruttore ed in conformità alle norme locali sulla sicurezza.

Se l’apparecchio che avete acquistato ha una spina priva della terra, collegare il vostro cavo di terra giallo/verde (A) alla vite di terra presente sul mobile (B), vedi figura.

Il tipo di corrente e la tensione della rete di alimentazione a cui andrà connesso l’apparecchio devono corrispondere a quanto riportato sulla targhetta dati.

Occorre garantire l’accesso alla presa di allacciamento dell’apparecchio anche dopo l’installazione per poter disinserire la spina in caso di necessità. Se ciò non fosse possibile, collegare l’apparecchio alla rete a mezzo di un interruttore bipolare con distanza di apertura dei contatti di almeno 3 mm posto in luogo accessibile.

Qualora la spina del cavo di alimentazione e la presa non siano dello stesso tipo, sostituire la presa.

Non usare prolunghe o adattatori multipli.

Dopo l’installazione, accertarsi che l’apparecchio non poggi sul cavo di alimentazione.

Per staccare l’apparecchio dalla presa, estrarre la spina e non tirare il cavo di alimentazione.

35
