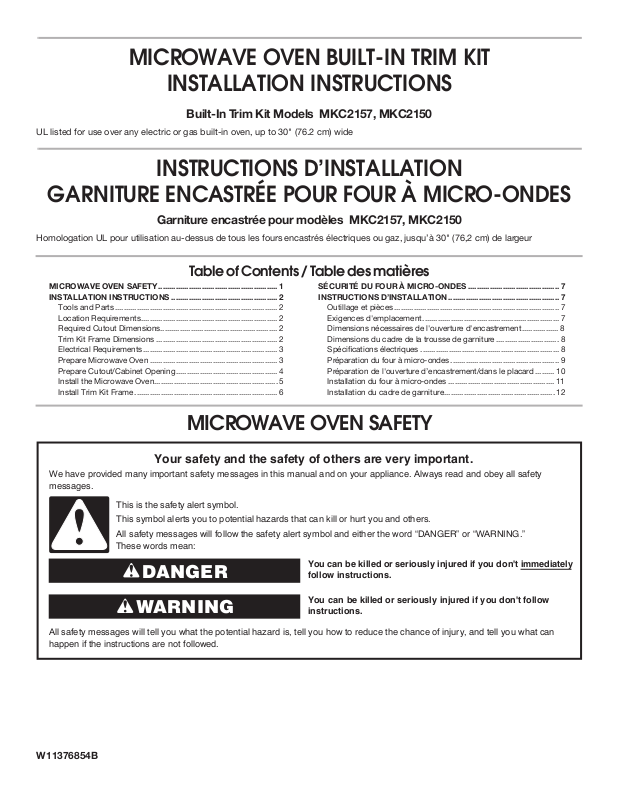

Page 1
MICROWAVE OVEN BUILT-IN TRIM KIT
INSTALLATION INSTRUCTIONS
Built-In Trim Kit Models MKC2157, MKC2150
UL listed for use over any electric or gas built-in oven, up to 30" (76.2 cm) wide
INSTRUCTIONS D’INSTALLATION
GARNITURE ENCASTRÉE POUR F
OUR À MICRO-ONDES
Garniture encastrée pour modèles MKC2157, MKC2150
Homologation UL pour utilisation au-dessus de tous les fours encastrés électriques ou gaz, jusqu’à 30" (76,2 cm) de largeur
Table of Contents / Table des matières
MICROWAVE OVEN SAFETY....................................................... 1
INSTALLATION INSTRUCTIONS ................................................. 2
Tools and Parts....................
Location Requirements............................................................... 2
Required Cutout Dimensions...................................................... 2
Trim Kit Frame Dimensions ........................................................ 2
Electrical Requirements.............................................................. 3
Prepare Microwave Oven ........................................................... 3
Prepare Cutout/Cabinet Openi
Install the Microwave Oven......................................................... 5
Install Trim Kit Frame.................................................................. 6
....................................................... 2
ng............................................... 4
SÉCURITÉ DU FOUR À MICRO-ONDES .......................................... 7
INSTRUCTIONS D’INSTALLATION ................................................... 7
Outillage et pièces .........................................................................
Exigences d'emplacement............................................................... 7
Dimensions nécessaires de
Dimensions du cadre de la trousse de garniture............................. 8
Spécifications électriques ................................................................ 8
Préparation du four à micro-ondes.................................................. 9
Préparation de l'ouverture d’encastrement/dans le
Installation du four à micro-ondes ................................................. 11
Installation du cadre de garniture................................................... 12
l'ouverture d'encastrement................. 8
placard ......... 10
MICROWAVE OVEN SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
... 7
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
You can be killed or seriously injured if you don't immediately
DANGER
WARNING
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
W11376854B
follow instructions.
You
can be killed or seriously injured if you don't
instructions.
follow
Page 2

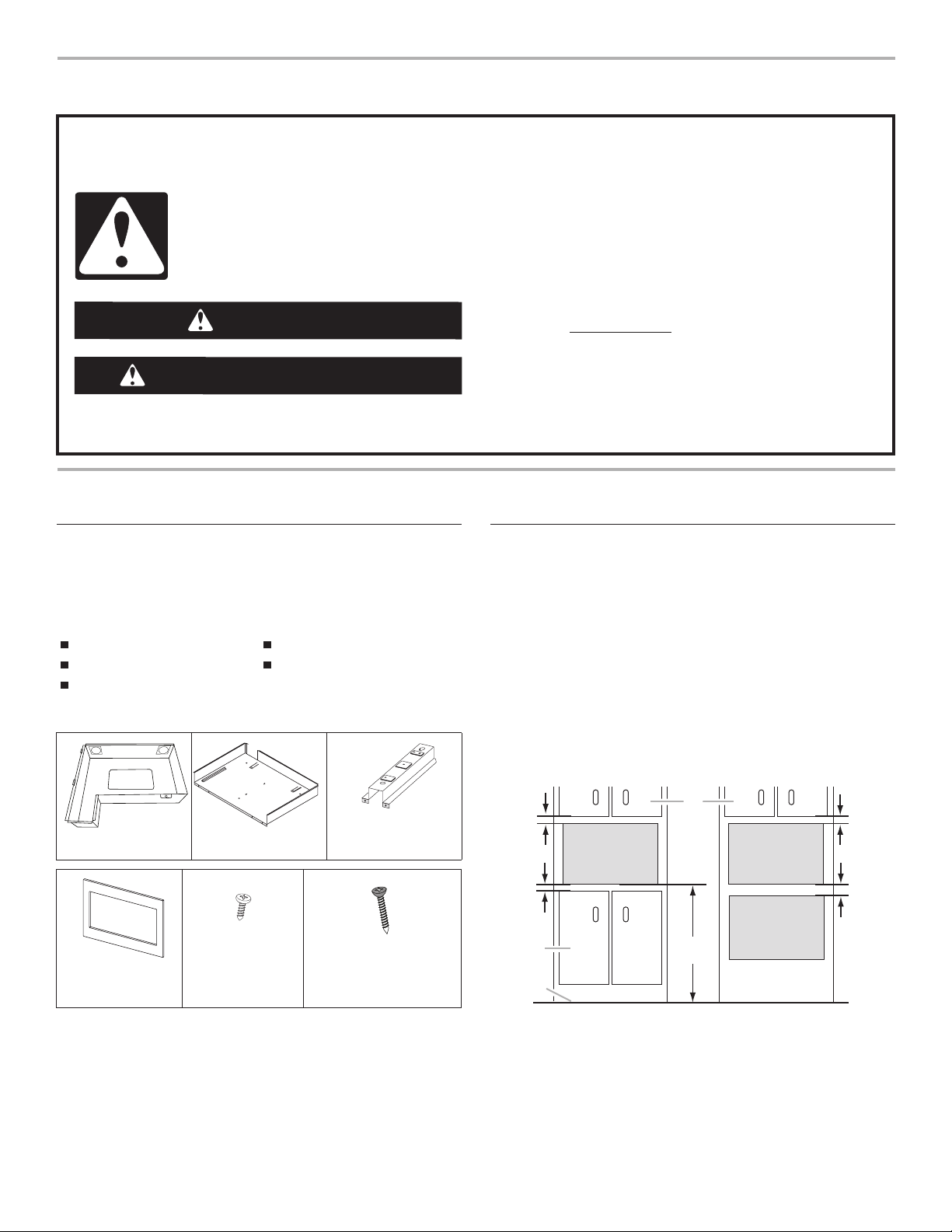

INSTALLATION INSTRUCTIONS
B
B
D
C
A
E
A
B
CD
(48.6 cm)

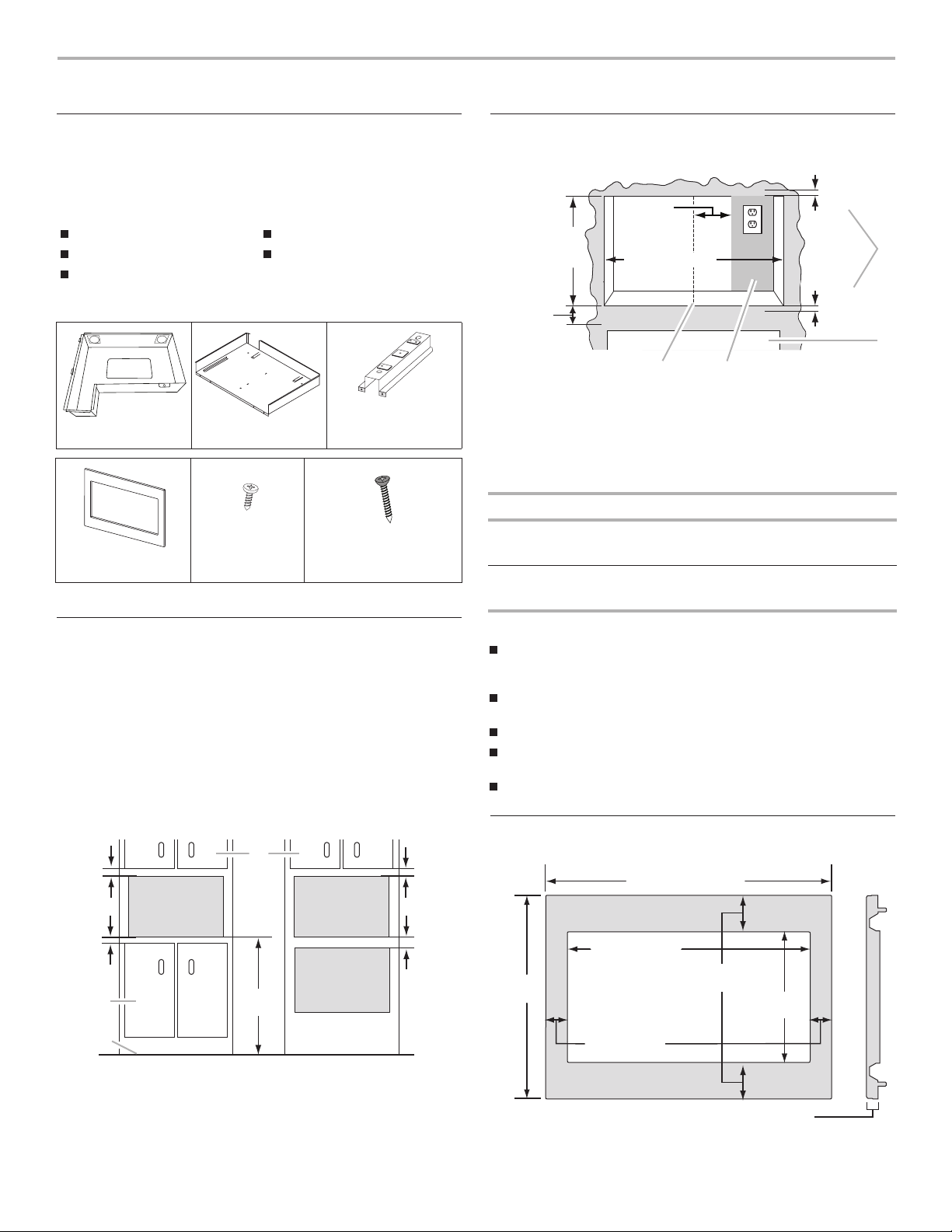

Tools and Parts
Tools Needed
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools
listed here.
Measuring tape
Pencil
Phillips screwdriver
Parts Supplied (not shown to scale
Rear duct Bottom duct Rails (2)
Short screws (19)
Trim kit frame
(16 + 3 extra)
Drill
7/64" drill bit
Long wood screws
(6 - painted) (4 + 2 extra)

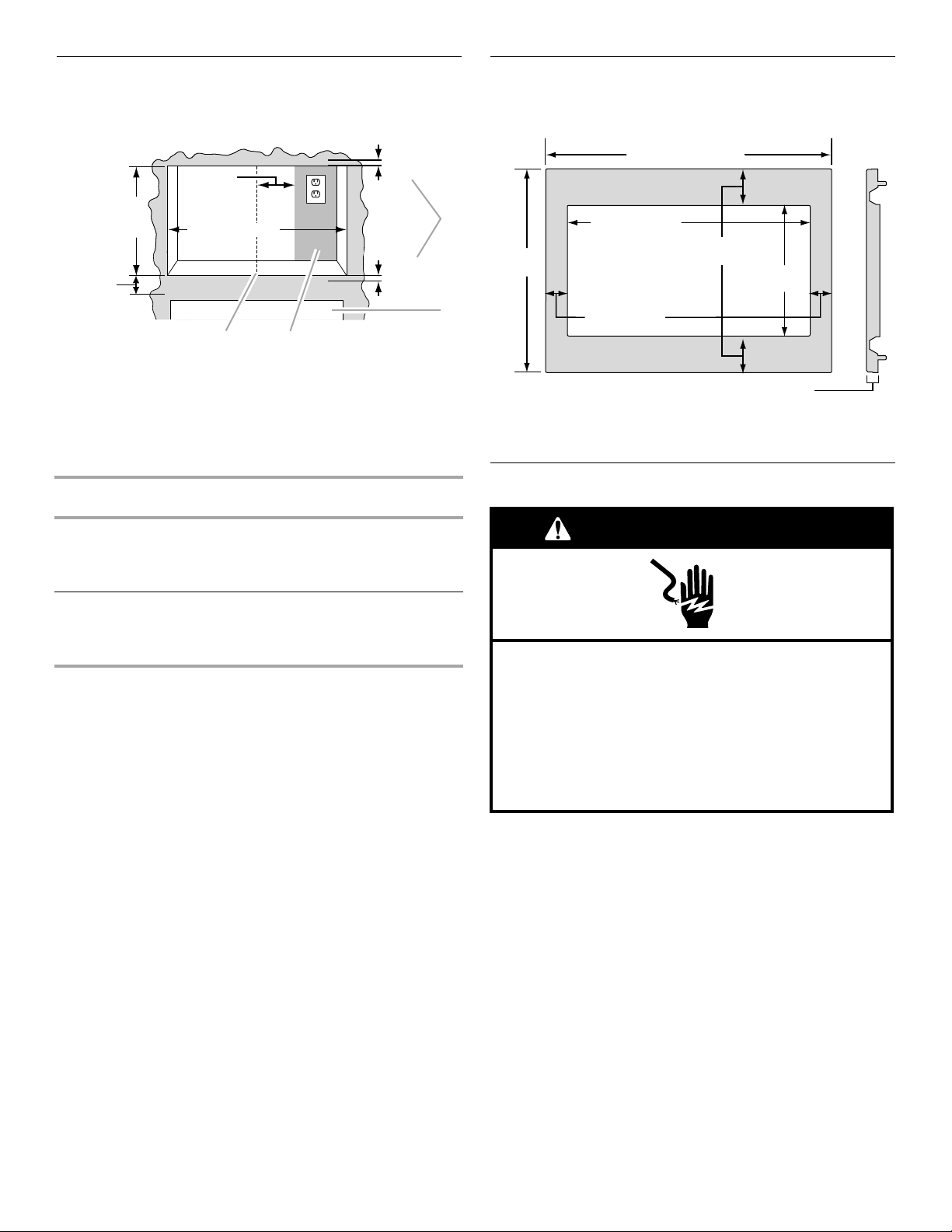

Required Cutout Dimensions
For minimum depth requirements, see chart.
7"
(17.8 cm)
17" (43.2 cm)
min.
17¹⁄₈" (43.5 cm)
max.
3"
(7.6 cm
)
A. Trim kit frame overhang
B. Cutout for lower oven
C. Recommended region for receptacle
D. Cutout centerline
Receptacle Location Minimum Depth
Within recommended
region
Outside recommended
region
23¹⁄₈" (58.7 cm)
location (no less than 7" [17.8 cm] to
the right of cutout centerline)
20" (50.8 cm) with flush receptacle;
22" (55.9 cm) with non-flush receptacle
22" (55.9 cm) with flush receptacle;
24" (61.0 cm) with non-flush receptacle
1¹⁄₁₆"
(2.7 cm)
1¹⁄₁₆"
(2.7 cm)
Location Requirements
The microwave oven may be installed over a built-in oven. If
installing over a built-in oven, make sure there is a minimum of 3"
(7.6 cm) between the top of the lower oven cutout and the
microwave oven cutout floor.
The microwave oven may also be installed in a cabinet by itself
(without a built-in oven below). The minimum distance from the
floor to the cutout floor is 36" (91.4 cm).
Make sure the surrounding cabinetry has clearance to open and
close freely. Allow a clearance of at least 1⁹⁄₁₆" (4.0 cm) below the
cutout floor (3" [7.6 cm] for installation above a built-in oven), and
a clearance of at least 2" (5.1 cm) above the cutout opening
2"
(5.1 cm)
1⁹⁄₁₆"
(4.0 cm)
36"
(91.4 cm)
A. Upper cabinet
B. Microwave oven cutout
C. Lower oven cutout
D. Lower cabinets
E. Floor
.
2"
(5.1 cm)
3"
(7.6 cm)
NOTES:
Depth requirements depend upon receptacle and its location
within or outside of recommended region. See illustration and
chart above.
Height dimension is critical: 17" (43.2 cm) minimum, 17¹⁄₈"
(43.5 cm) maximum.
Width measurement has ±1/16" (2 mm) tolerance.
3" (7.6 cm) minimum dimension is from lower oven cutout
ceiling to microwave oven cutout floor.
Trim kit frame extends 1¹⁄₁₆" (2.7 cm) above and below the
cutout opening.
Trim Kit Frame Dimensions
26⁷⁄₈" (68.2 cm)**
³⁄₄" (75.6 cm)**
29
22³⁄₄" (57.8 cm)
19¹⁄₈"
2¹⁄₁₆" (5.2 cm)*
3¹⁄₂" (8.9 cm)**
3⁷⁄₁₆"
(8.7 cm)
*
12¹⁄₄
"
(31.1 cm
1³⁄₁₆" (3.0 cm)
)
2
*27" (68.6 cm) trim kit
**30" (76.2 cm) trim kit
Page 3

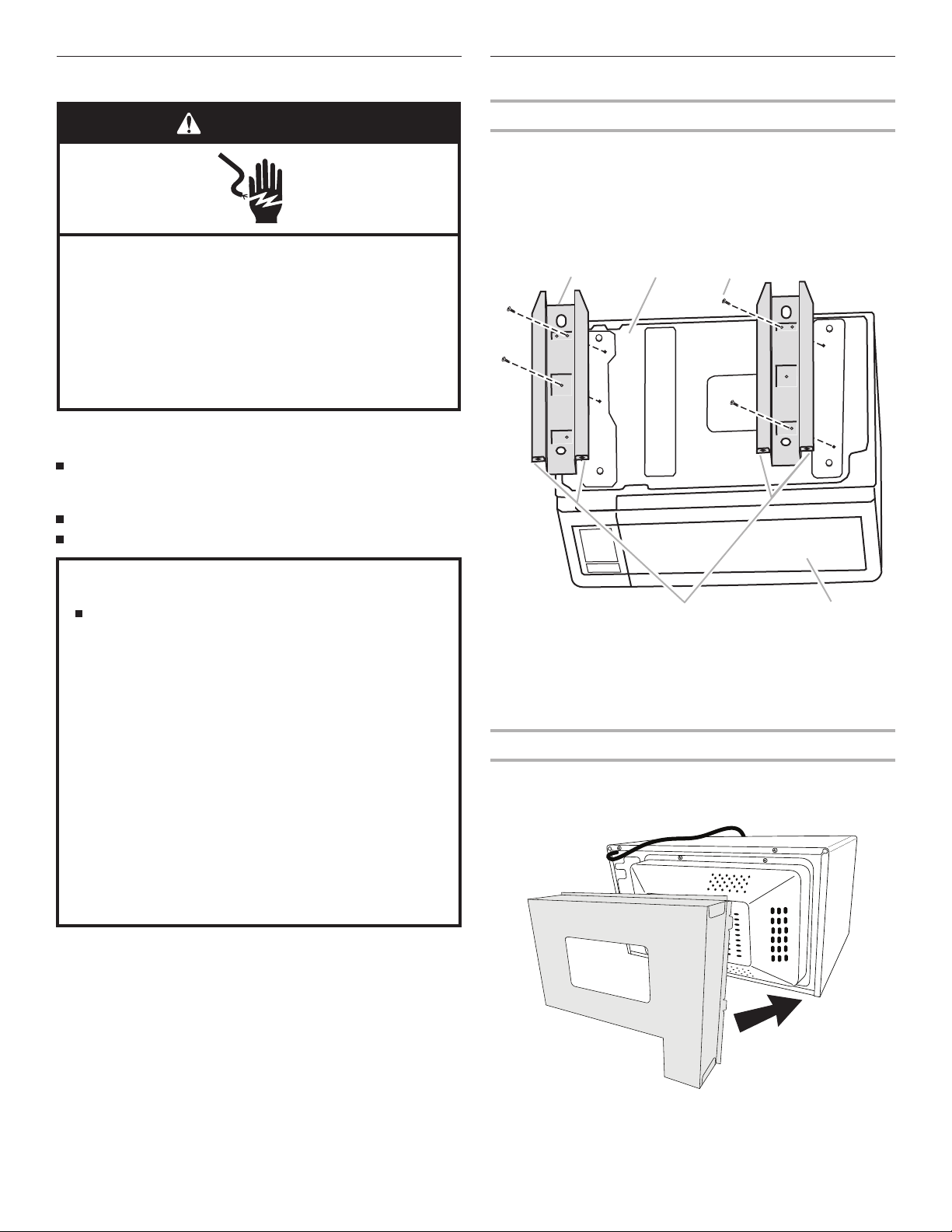

Electrical Requirements
A B C
D E
Prepare Microwave Oven
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Observe all governing codes and ordinances.
Required:
A 120 V, 60 Hz, AC only, 15 A or 20 A electrical supply
with a fuse or circuit breaker.
Recommended:
A time-delay fuse or time-delay circuit breaker.
A separate circuit serving only this microwave oven.

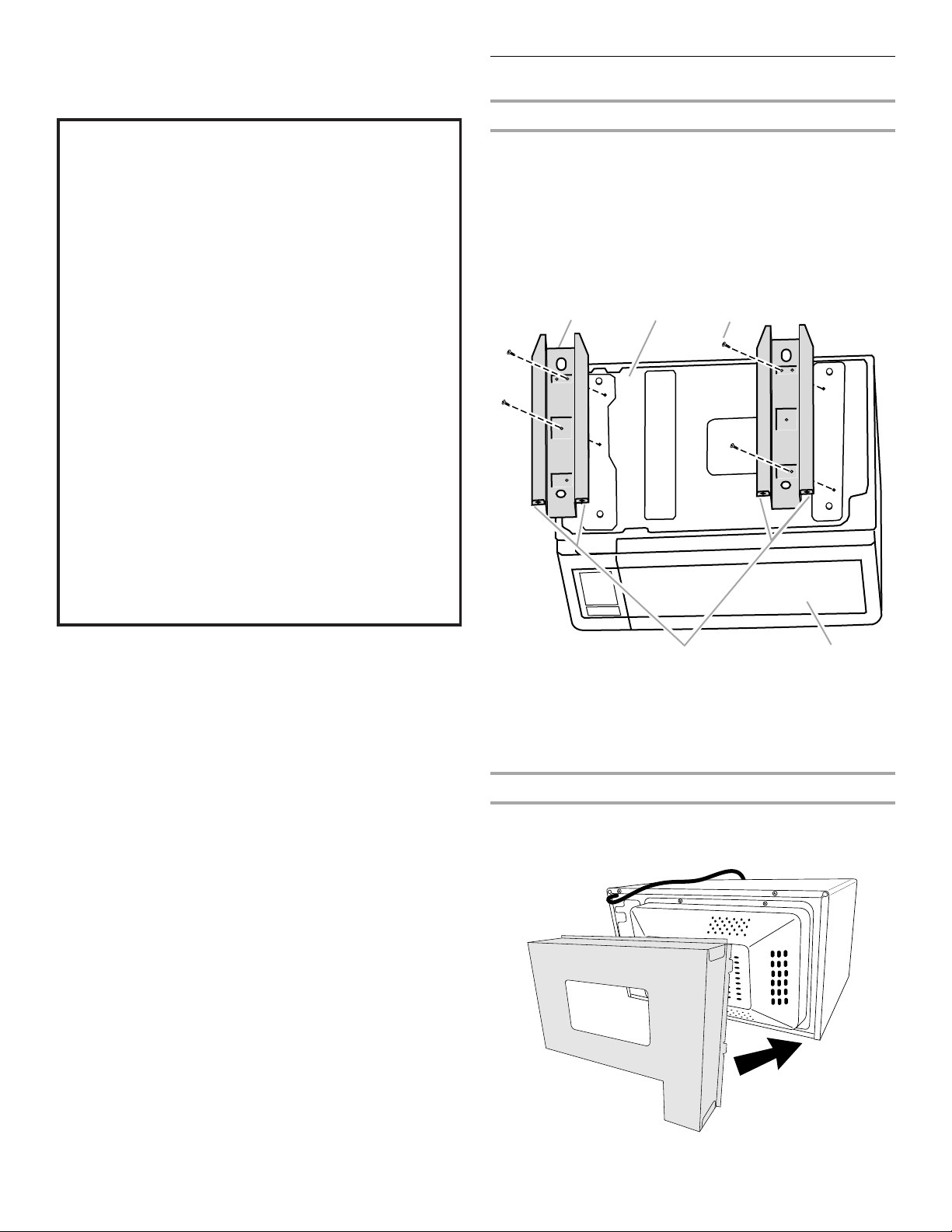

Attach Rails
1. Unplug microwave oven before proceeding with installation.
2. Remove any loose items inside microwave oven.
3. Gently turn microwave oven onto its top, with the door facing
forward (toward installer).
4. Align the two rails on the microwave oven bottom, as shown,
making sure the flanges are forward and pointing up.
GROUNDING INSTRUCTIONS
For all cord connected appliances:
The microwave oven must be grounded. In the event of
an electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the electric
current. The microwave oven is equipped with a cord
having a grounding wire with a grounding plug. The plug
must be plugged into an outlet that is properly installed
and grounded.
WARNING: Improper use of the grounding plug can
result in a risk of electric shock. Consult a qualified
electrician or serviceman if the grounding instructions are
not completely understood, or if doubt exists as to whether
the microwave oven is properly grounded.
Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician or serviceman install
an outlet near the microwave oven.
SAVE THESE INSTRUCTIONS
A. Rails (2)
B. Microwave oven bottom
C. Short screws (4)
5. Secure the rails to the microwave oven bottom using four
short screws.
D. Flanges
E. Door
Attach Rear Duct
1. Gently return microwave oven to its upright position.
2. Align the rear duct with the back of microwave oven, as
shown.
3
Page 4

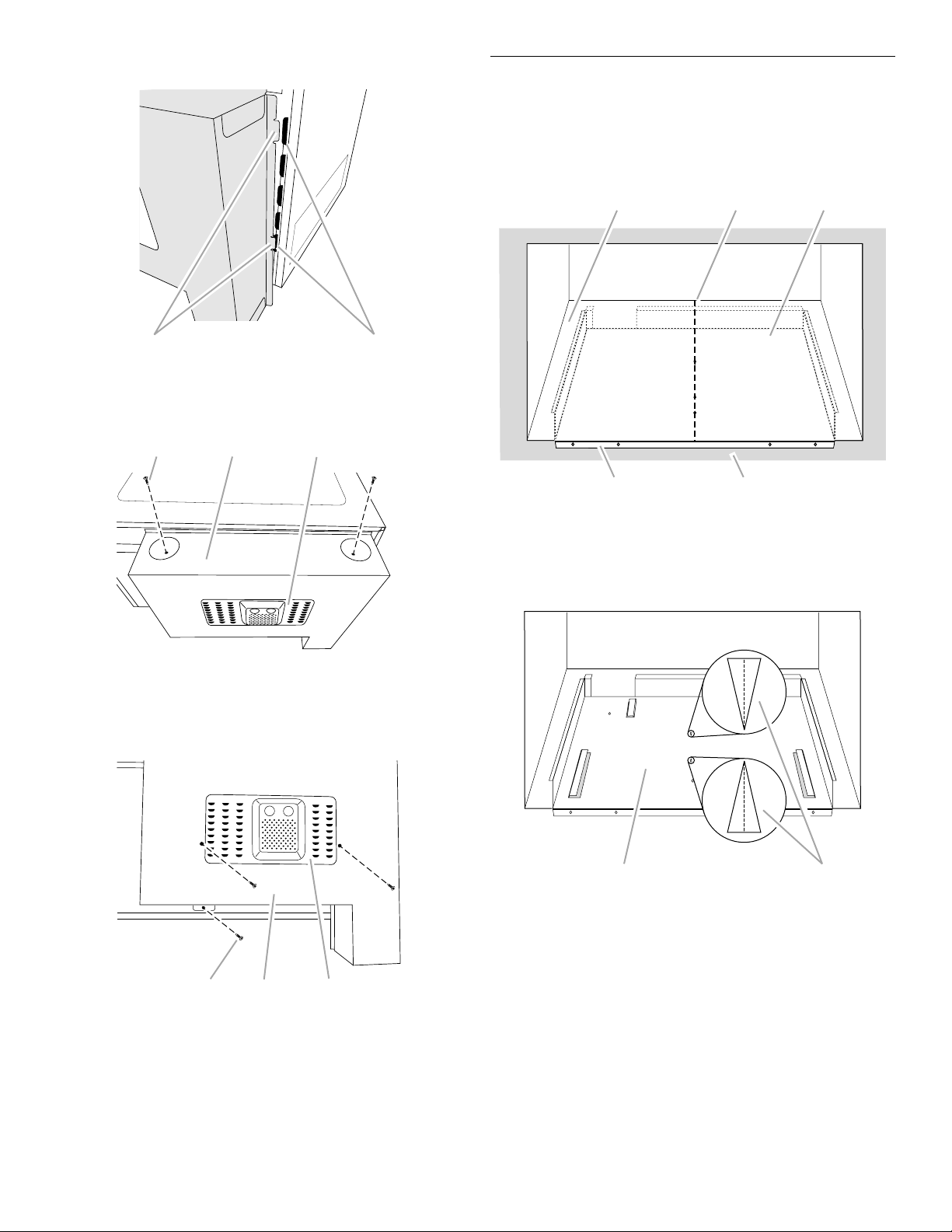

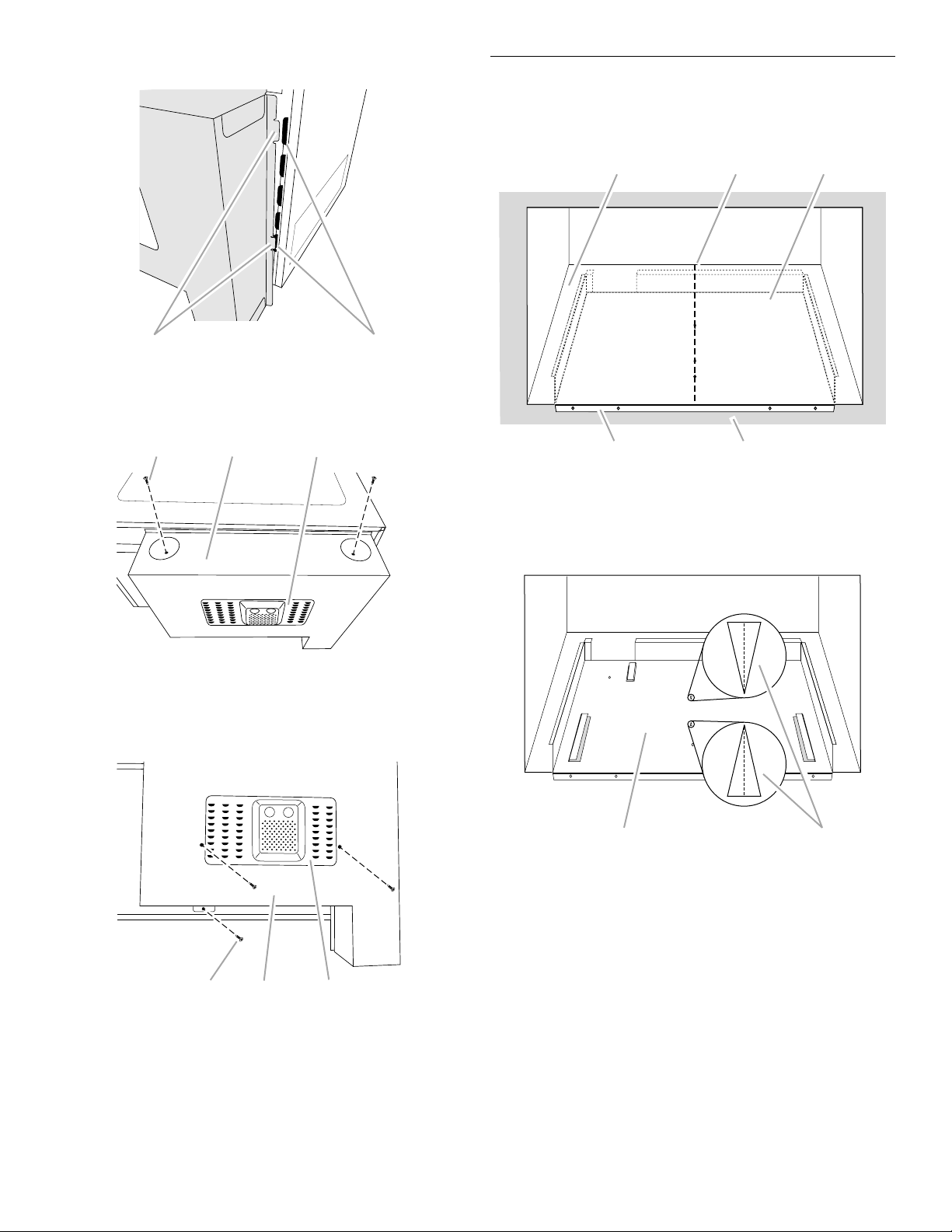

3. Slide two tabs into the slots on the right side of the back of
A B
A B C
A B C
A
B
C
DE
A B
microwave oven.
A. Rear duct tabs
B. Slots
4. Use two short screws to secure top of rear duct to the back of
microwave oven, as shown.
Prepare Cutout/Cabinet Opening
1. On the cutout floor, find and mark the centerline.
2. Place the bottom duct in the opening, with the flange resting
against the bottom front facing of the opening.
A. Short screws (2)
B. Rear duct
C. Back of microwave oven
5. Use three short screws to secure back of rear duct to the back
of microwave oven, as shown.
A. Cutout floor
B. Centerline
C. Bottom duct
D. Bottom duct flange
E. Front facing
3. Align the center arrows on the bottom duct with the centerline
drawn in Step 1 above.
A. Bottom duct
B. Center arrows, aligned with centerline
A. Short screws (3)
B. Rear duct
C. Back of microwave oven
4
Page 5

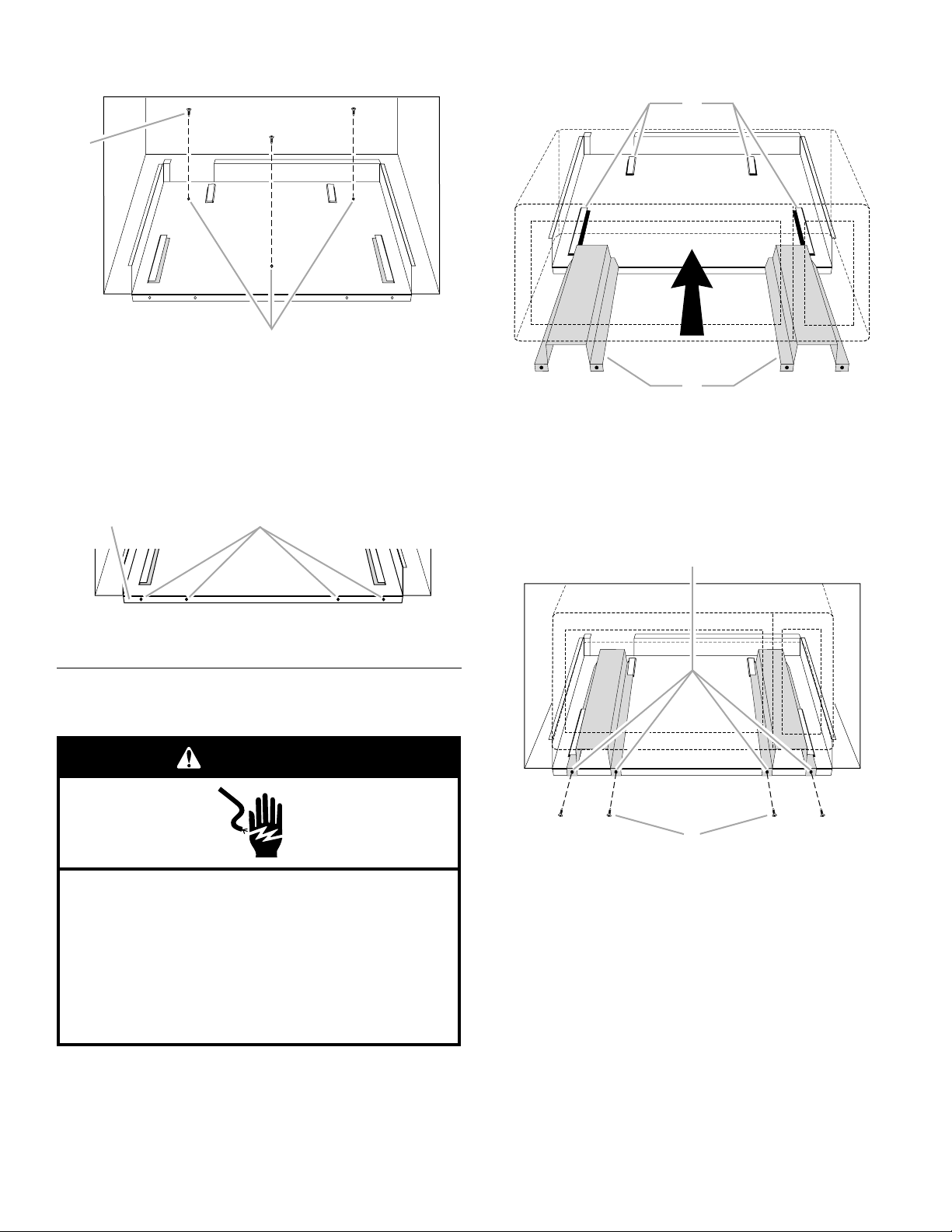

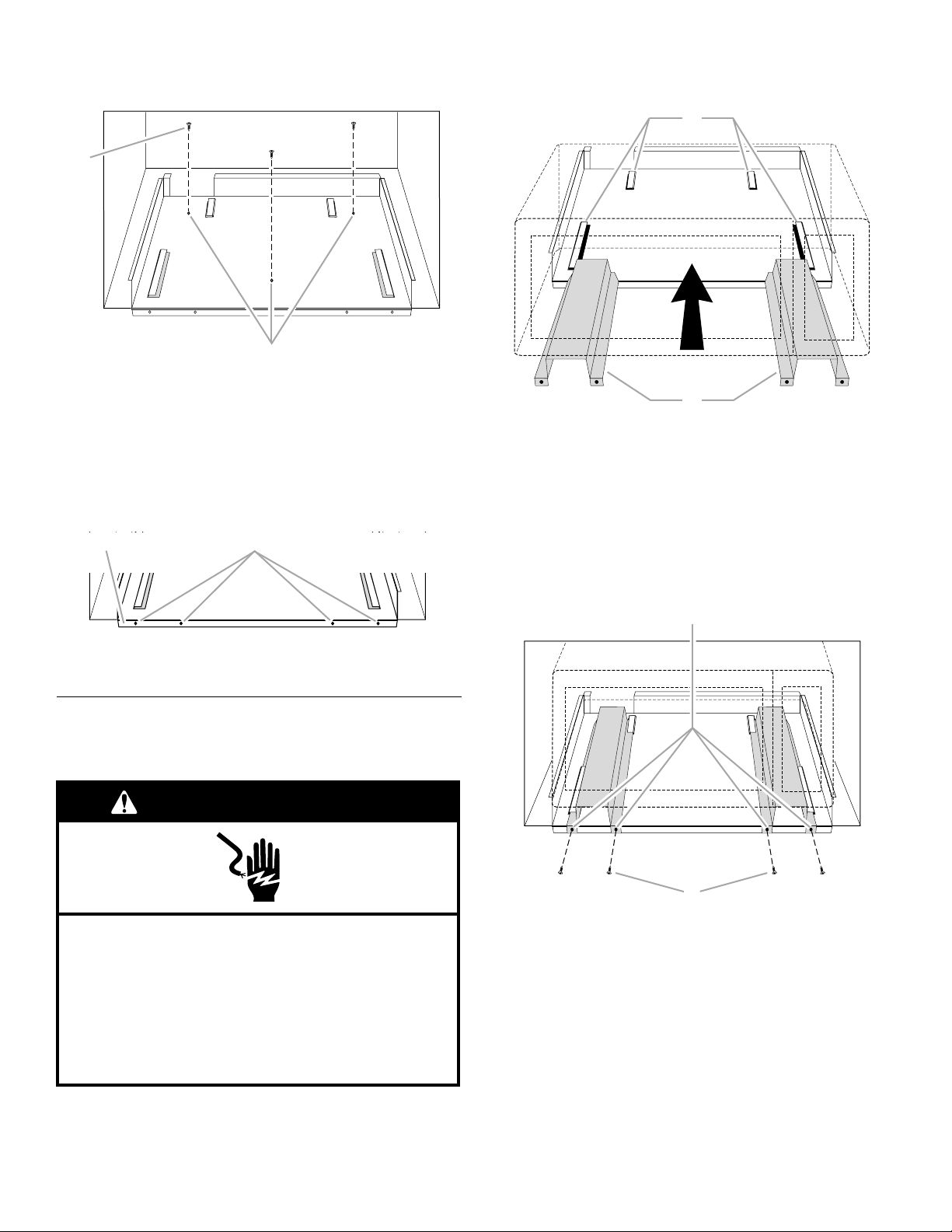

4. Mark the three mounting holes through the bottom duct onto
A
B
A
B
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
A
B
A
B
the cutout floor.
A. Short screws (3)
B. Bottom duct mounting holes
5. Using 7/64" drill, drill pilot holes into the three holes marked in
Step 4.
6. Realign and install the bottom duct with three short screws.
7. Using 7/64" drill, drill pilot holes through the four mounting
holes of the bottom duct flange into the bottom front facing of
the cutout/cabinet opening.
3. Align the rails with the rail guides on the bottom duct.
A. Rail guides
B. Rails
4. Slide the microwave oven back and into place. The mounting
holes of the rail flanges and bottom duct flange will align
against the bottom front facing of the cutout/cabinet opening.
5. Secure the microwave oven to the cutout/cabinet by installing
four short screws into the mounting holes.
A. Bottom duct flange
B. Mounting holes
Install the Microwave Oven
1. Position microwave oven near cutout opening.
2. Plug in microwave oven.
A. Mounting holes
B. Short screws (4)
5
Page 6

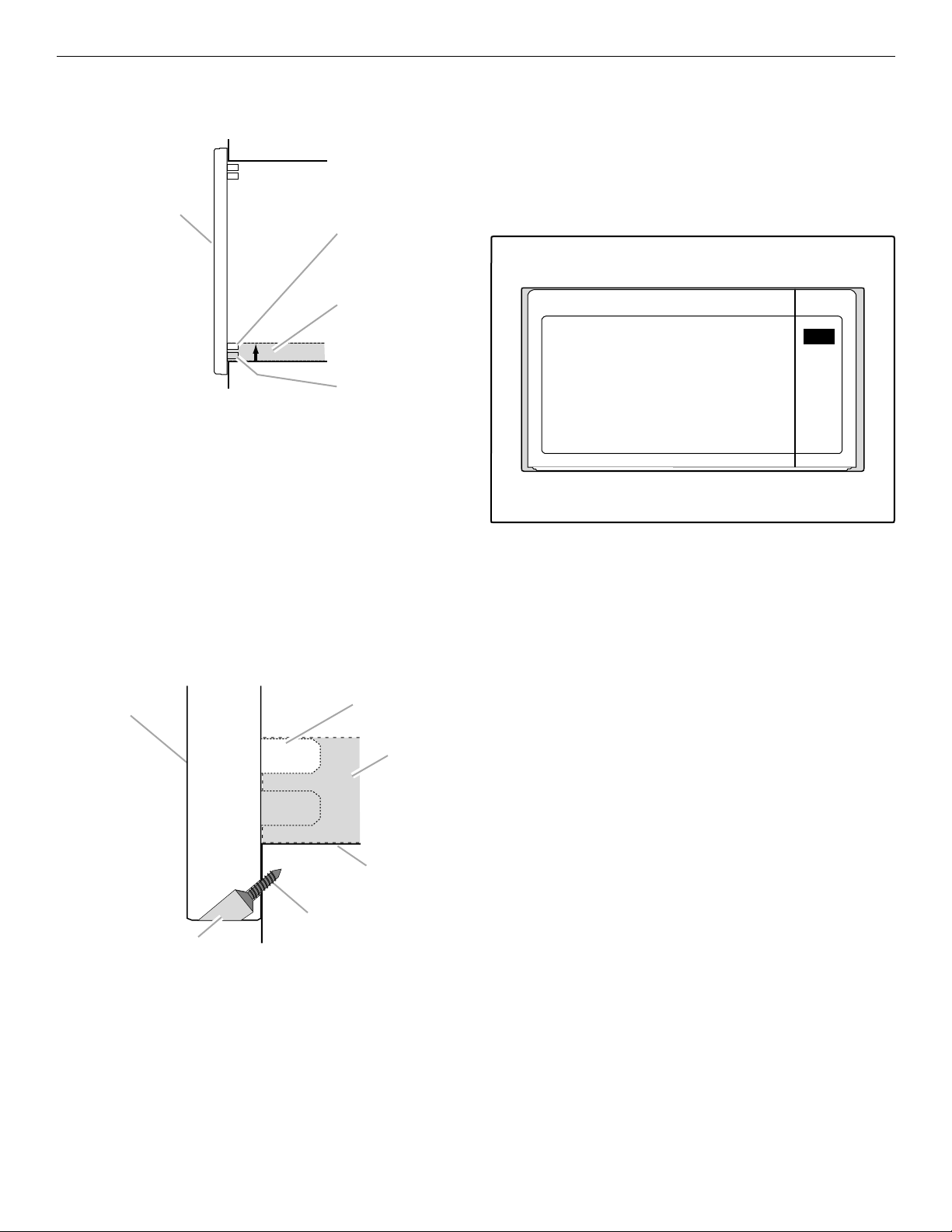

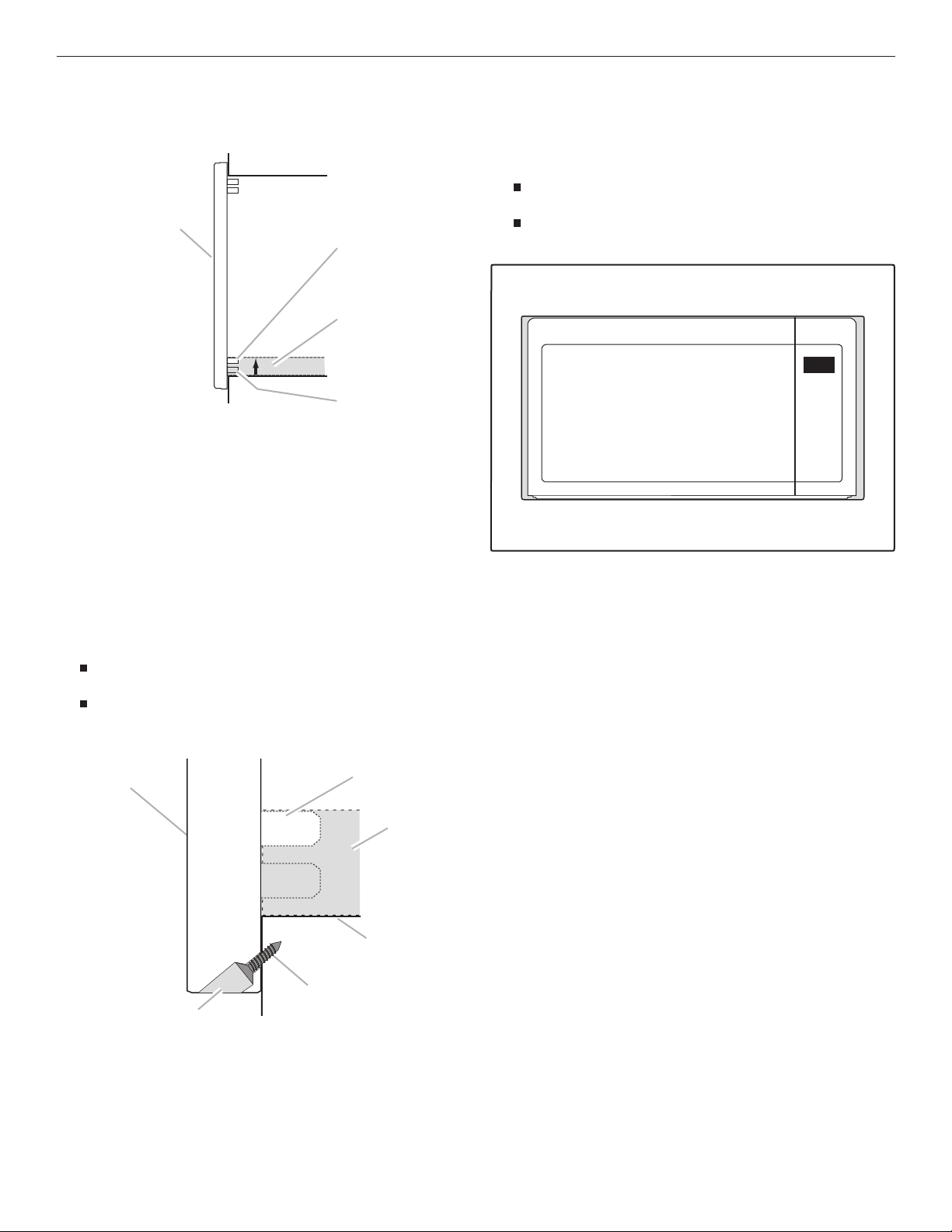

Install Trim Kit Frame
A
B
C
D
A
B
C
D
E
F
1. Position trim kit frame over the opening so that the upper tabs
fit inside the rails, as shown.
A. Front of trim kit frame
B. Upper tab
C. Rail
D. Lower tab
2. To vertically center the trim kit frame, slide it upward, against
the opening, until the upper tabs catch against the top of the
rails.
3. Holding the trim kit frame firmly in place, use 7/64" drill to drill
four pilot holes into the front facing of the cutout/cabinet
through the mounting hole guides in the upper and lower
corners of the trim kit frame.
NOTES:
■ To ensure vertical centering, drill the lower holes first.
■ The holes will be drilled upward from the bottom, and
downward from the top at an angle of about 45°.
4. Secure trim kit frame to cutout/cabinet by installing four long
wood screws (painted) into the pilot holes drilled in Step 3
above.
NOTES:
■ To ensure vertical centering, install the lower screws first.
■ To avoid damage to the trim kit frame, do not overtighten
screws.
Installation is now complete. Replace any loose items that have
been removed from microwave oven cavity.
Save these Installation Instructions for future reference.
A. Trim kit frame
B. Upper tab
C. Rail
D. Cutout floor
E. Long wood screw (4 - painted)
F. Mounting hole guide
6
Page 7
SÉCURITÉ DU FOUR À MICRO-ONDES
B
B
D
C
A
E
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
Risque possible de décès ou de blessure grave si vous ne
DANGER
AVERTISSEMENT
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
INSTRUCTIONS D’INSTALLATION
Outillage et pièces
Outillage nécessaire
Rassembler les outils et composants nécessaires avant
d'entreprendre l'installation. Lire et observer les instructions
fournies avec chacun des outils de la liste ci-dessous.
Mètre ruban
Crayon
Tournevis Phillips
Pièces fournies (pas à l'échelle)
Conduit arrière Conduit inférieur Glissières (2)
Vis courtes (19)
Cadre de la trousse
de garniture
(16 +
3 supplémentaires)
Perceuse
Foret de 7/64"
Vis à bois longues
(6 - peintes) (4 +
2 supplémentaires)
Exigences d'emplacement
Le four à micro-ondes peut être installé par dessus un four
encastré. Si l'on installe le four à micro-ondes par dessus un four
encastré, s'assurer qu'il existe un dégagement minimal de 3"
(7,6 cm) entre le sommet de l'ouverture d'encastrement du four
inférieur et le plancher de l'ouverture d'encastrement du four à
micro-ondes.
Le four à micro-ondes peut aussi être installé seul dans un placard
(sans four encastré en dessous). La distance minimum du plancher
à l’encastrement est de 36 po (91,4 cm).
S’assurer que les placards environnants peuvent s'ouvrir et se
fermer librement. Laisser un dégagement d'au moins 1⁹⁄₁₆" (4 cm)
sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour
une installation au-dessus d'un four encastré) et un dégagement
d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.
2"
(5,1 cm)
1⁹⁄₁₆"
(4 cm)
A. Placard supérieur
B. Ouverture d'encastrement du
four à micro-ondes
36"
(91,4 cm)
C. Ouverture d'encastrement du
four inférieur
D. Placards inférieurs
E. Plancher
2"
(5,1 cm)
3"
(7,6 cm)
7
Page 8
Dimensions nécessaires de l'ouverture
3"
(7,6 cm
)
7"
(17,8 cm)
A
1¹⁄₁₆"
(2,7 cm)
1¹⁄₁₆"
(2,7 cm)
B
CD
23¹⁄₈" (58,7 cm)
17¹⁄₈" (43,5 cm)
max.
17" (43,2 cm)
min.
Pour connaître les distances minimales
de profondeur, consulter le tableau
26⁷⁄₈" (68,2 cm)**
29
³⁄₄" (75,6 cm)**
2¹⁄₁₆" (5,2 cm)*
*
3¹⁄₂" (8,9 cm)**
22³⁄₄" (57,8 cm)
12¹⁄₄
"
(31,1 cm
)
1³⁄₁₆" (3 cm)
19¹⁄₈"
(48,6 cm)
3⁷⁄₁₆"
(8,7 cm)
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
d'encastrement
A. Dépassement du cadre de la trousse de garniture
B. Ouverture pour le four inférieur
C. Zone recommandée pour l’emplacement de la prise
de courant (pas moins de 7" [17,8 cm] jusqu’à la
droite de l’axe central de l’ouverture d’encastrement)
D. Axe central de l’ouverture d’encastrement
Dimensions du cadre de la trousse de
garniture
*Trousse de garniture de 27" (68,6 cm)
**Trousse de garniture de 30" (76,2 cm)
Emplacement de la
Profondeur minimale
prise de courant
Dans la zone
recommandée
20" (50,8 cm) avec la prise de courant
en affleurement;
22" (55,9 cm) avec la prise de courant
sans affleurement
Hors de la zone
recommandée
22" (55,9 cm) avec la prise de courant
en affleurement;
24" (61,0 cm) avec la prise de courant
sans affleurement
REMARQUES :
■ Les critères de profondeur dépendent de dimensions de la
prise de courant et de son emplacement (selon qu’elle se
trouve ou non dans la zone recommandée). Voir l’illustration
et le tableau ci-dessus.
■ La dimension de hauteur est critique : 17" (43,2 cm) au
minimum, 17¹⁄₈" (43,5 cm) maximum.
■ La mesure de largeur peut être modifiée de ±1/16" (2 mm).
■ La dimension minimale de 3" (7,6 cm) correspond à la
distance du plafond de l'ouverture d'encastrement du four
inférieur au plancher de l'ouverture d'encastrement du four à
micro-ondes.
■ Le cadre de la trousse de garniture dépasse de 1¹⁄₁₆" (2,7 cm)
au-dessus et au-dessous de l'ouverture d'encastrement.
Spécifications électriques
Observer les dispositions de tous les codes et règlements en
vigueur.
Nécessaire :
■ Une alimentation électrique de 120 volts, 60 Hz, CA
seulement, 15 ou 20 ampères, protégée par un fusible ou un
disjoncteur.
8
Page 9
Recommandé :
INSTRUCTIONS DE LIAISON
À LA TERRE
CONSERVEZ CES
INSTRUCTIONS
■
Pour tout appareil ménager connecté par un cordon
de courant électrique :
Il faut que le four à micro-ondes soit relié à la terre. En
cas de court-circuit électrique, la liaison à la terre réduit le
risque de choc électrique car le courant électrique
dispose d’un itinéraire direct d’acheminement à la terre.
Le four à micro-ondes est doté d’un cordon de courant
électrique qui comporte un fil de liaison à la terre, avec
broche de liaison à la terre. On doit brancher la fiche sur
une prise de courant convenablement installée et reliée à
la terre.
AVERTISSEMENT : L’utilisation incorrecte du
dispositif de liaison à la terre peut susciter un risque de choc
électrique. L’utilisateur qui ne comprend pas bien les
instructions de liaison à la terre, ou qui n’est pas certain que
le four à micro-ondes soit convenablement relié à la terre,
devrait consulter un électricien ou un technicien qualifié.
Ne pas utiliser un câble de rallonge. Si le cordon de
courant électrique est trop court, demander à un électricien
ou un technicien qualifié d’installer une prise de courant à
proximité du four à micro-ondes.
ABC
DE
■ Un fusible temporisé ou un disjoncteur temporisé.
■ Un circuit distinct exclusif à ce four à micro-ondes.
Préparation du four à micro-ondes
Fixation des rails
1. Débrancher le four à micro-ondes avant de poursuivre
l'installation.
2. Retirer les éventuels éléments non fixés de l'intérieur du four à
micro-ondes.
3. Placer avec précaution le four à micro-ondes à l'envers, en
orientant la porte vers l'avant (vers l'installateur).
4. Aligner les deux glissières sur le plancher du four à micro-
ondes tel qu'illustré, en s'assurant que les rebords sont
orientés vers l'avant et vers le haut.
A. Glissières (2)
B. Plancher du four à micro-ondes
C. Vis courtes (4)
5. Fixer les glissières au plancher du four à micro-ondes à l'aide
des quatre vis courtes.
D. Rebords
E. Porte
Fixation du arrière
1. Remettre le four à micro-ondes à l'endroit avec précaution.
2. Aligner le conduit arrière avec l'arrière du four à micro-ondes
comme illustré.
9
Page 10
3. Glisser deux languettes dans les fentes à droite du dos du
A B
A B C
A B C
A
B
C
DE
A B
four à micro-ondes.
A. Languettes du conduit arrière
B. Fentes
4. À l'aide de deux vis courtes, fixer le haut du conduit arrière au
dos du four à micro-ondes, comme illustré.
Préparation de l'ouverture
d’encastrement/dans le placard
1. Déterminer et marquer l’axe central sur le plancher de
l’ouverture d'encastrement.
2. Positionner le conduit inférieur dans l'ouverture, en faisant
reposer son rebord contre la face avant en bas de l'ouverture.
A. Vis courtes (2)
B. Conduit arrière
C. Dos du four à micro-ondes
5. À l'aide de trois vis courtes, fixer l'arrière du conduit arrière au
dos du four à micro-ondes, comme illustré.
A. Plancher de l'ouverture
d’encastrement
B. Axe central
C. Conduit inférieur
D. Rebord du conduit inférieur
E. Face avant
3. Aligner les flèches centrales du conduit inférieur avec l'axe
central marqué à l'étape 1 ci-dessus.
A. Conduit inférieur
B. Flèches centrales alignées avec l'axe central
A. Vis courtes (3)
B. Conduit arrière
C. Dos du four à micro-ondes
10
Page 11
4. Marquer l'emplacement des trois trous de montage à travers
A
B
A
B
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A
B
A
B
le conduit inférieur sur le plancher de l'ouverture
d’encastrement.
A. Vis courtes (3)
B. Trous de montage du conduit inférieur
5. À l'aide d'un foret de 7/64", percer des avant-trous sur les
trois marques repérées à l'étape 4.
6. Réaligner et fixer le conduit inférieur avec les trois vis courtes.
7. À l'aide d'un foret de 7/64", percer des avant-trous dans
l'avant inférieur de l'ouverture d'encastrement/dans le placard
en passant par les quatre trous de montage du rebord du
conduit inférieur.
3. Aligner les glissières avec les rails de guidage sur le conduit
inférieur.
A. Rails de guidage
B. Glissières
4. Réinsérer le four à micro-ondes dans l'ouverture pour le
remettre en place. Les trous de montage des extrémités de
glissières et du rebord du conduit inférieur s'alignent contre le
bas de la face avant de l'ouverture d'encastrement/dans le
placard.
5. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans
le placard en installant quatre vis courtes dans les trous de
montage.
A. Rebord du conduit inférieur
B. Trous de montage
Installation du four à micro-ondes
1. Placer le four à micro-ondes à proximité de l’ouverture
d'encastrement.
2. Brancher le four à micro-ondes.
A. Trous de montage
B. Vis courtes (4)
11
Page 12
Installation du cadre de garniture
A
B
C
D
A
B
C
D
E
F
1. Placer le cadre de la trousse de garniture sur l'ouverture, de
sorte que les languettes supérieures se trouvent à l'intérieur
des glissières, tel qu'illustré.
A. Avant du cadre de la trousse de garniture
B. Languette supérieure
C. Glissière
D. Languette inférieure
2. Pour centrer verticalement le cadre de la trousse de garniture,
le plaquer contre l'ouverture et le glisser vers le haut jusqu'à
ce que les languettes supérieures butent contre le haut des
glissières.
3. Tout en maintenant fermement le cadre de la trousse de
garniture à sa place, percer avec un foret de 7/64" quatre
avant-trous dans la face avant de l’ouverture découpée/
l’ouverture dans le placard à travers les rails de guidage des
trous de montage, dans les angles supérieurs et inférieurs du
cadre de la
trousse de garniture.
REMARQUES :
Pour un centrage vertical parfait, percer d'abord les trous
inférieurs.
Les trous du bas sont percés en diagonale vers le haut, et
les trous du haut en diagonale vers le bas, selon un angle
d'environ 45°.
4. Fixer le cadre de la trousse de garniture à l'ouverture
d'encastrement/dans le placard en posant quatre vis à bois
longues (peintes) dans les avant-trous percés à l'étape 3 cidessus.
REMARQUES :
Pour un centrage vertical parfait, poser d'abord les vis
inférieures.
Pour éviter d'endommager le cadre de la trousse de
garniture, ne pas serrer trop les vis.
L’installation est maintenant terminée. Réinstaller tous les
éléments qui auraient été retirés de la cavité du four à microondes.
Conserver ces Instructions d’installation pour une éventuelle
réutilisation ultérieure.
A. Cadre de la trousse de
garniture
B. Languette supérieure
C. Glissière
W11376854B
SP PN W11407591A
D. Plancher de l'ouverture découpée
E. Vis à bois longue (4 peintes)
F. Rail de guidage de trou de montage
©2019 All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
261800308581
Printed in China
Imprimé en Chine
11/19
Loading...
