Page 1

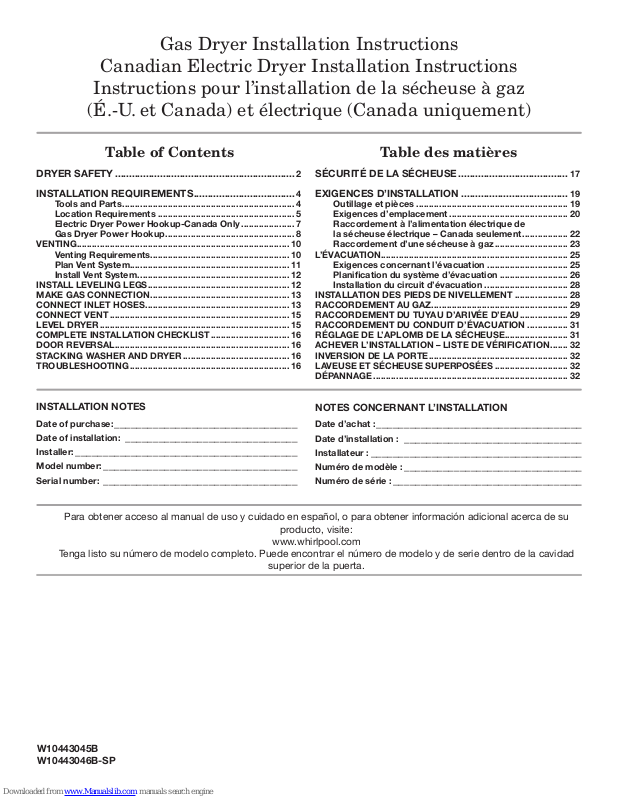

Gas Dryer Installation Instructions

Canadian Electric Dryer Installation Instructions

Instructions pour l’installation de la sécheuse à gaz

(É.-U. et Canada) et électrique (Canada uniquement)

Table of Contents

DRYER SAFETY ................................................................2

INSTALLATION REQUIREMENTS .................................... 4

Tools and Parts .................................................................... 4

Location Requirements ...................................................... 5

Electric Dryer Power Hookup-Canada Only ..................... 7

Gas Dryer Power Hookup ................................................... 8

VENTING .................................................................................... 10

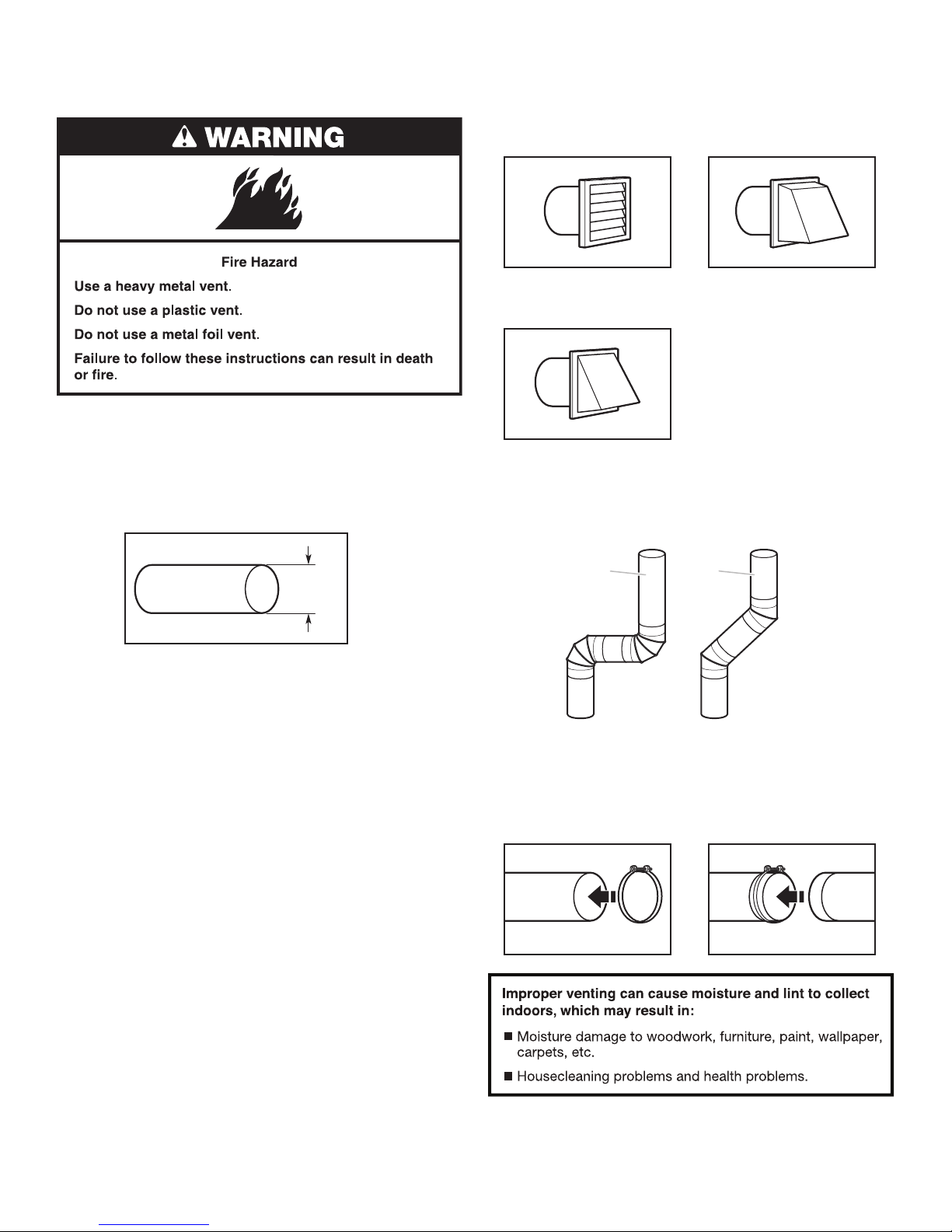

Venting Requirements .......................................................10

Plan Vent System ............................................................... 11

Install Vent System ............................................................ 12

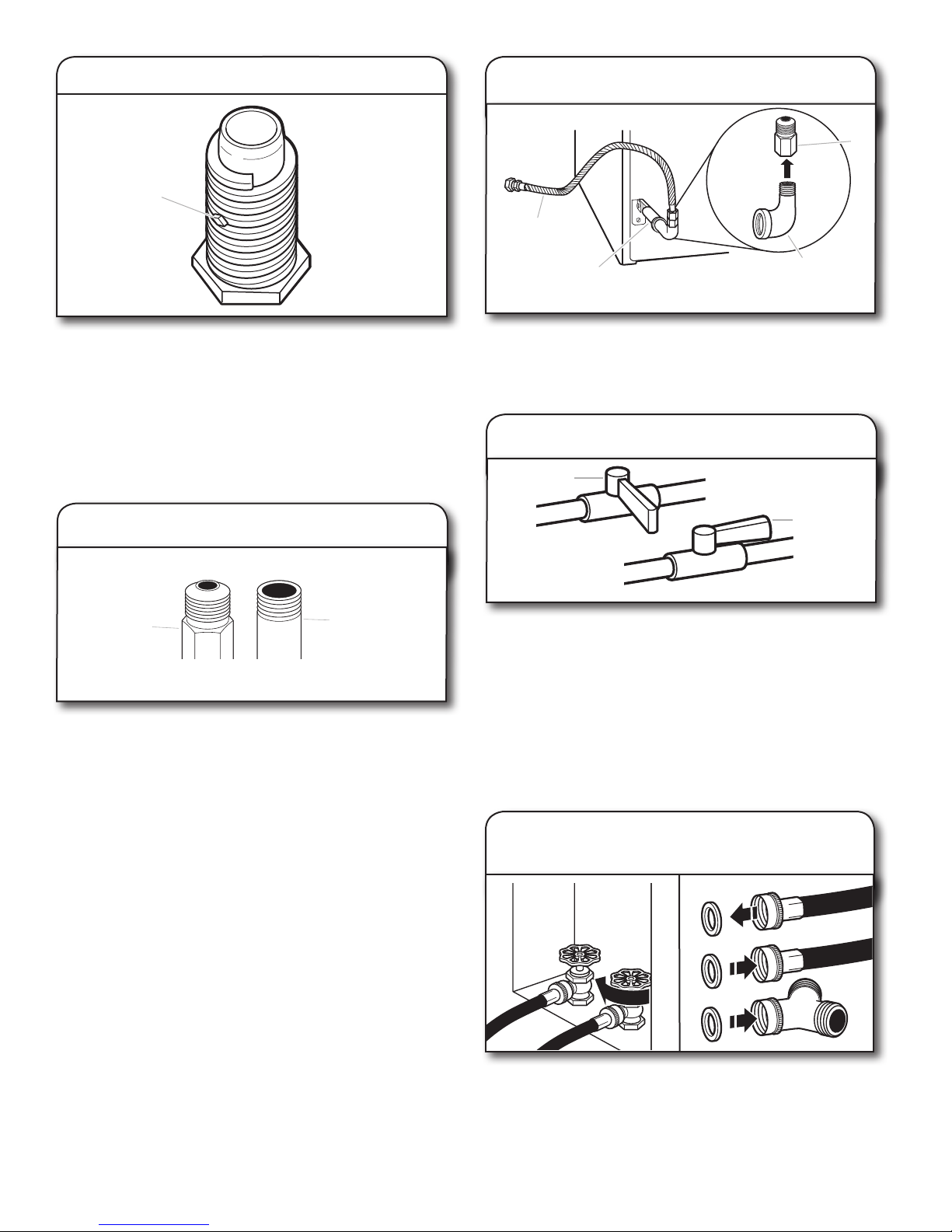

INSTALL LEVELING LEGS ........................................................ 12

MAKE GAS CONNECTION ....................................................... 13

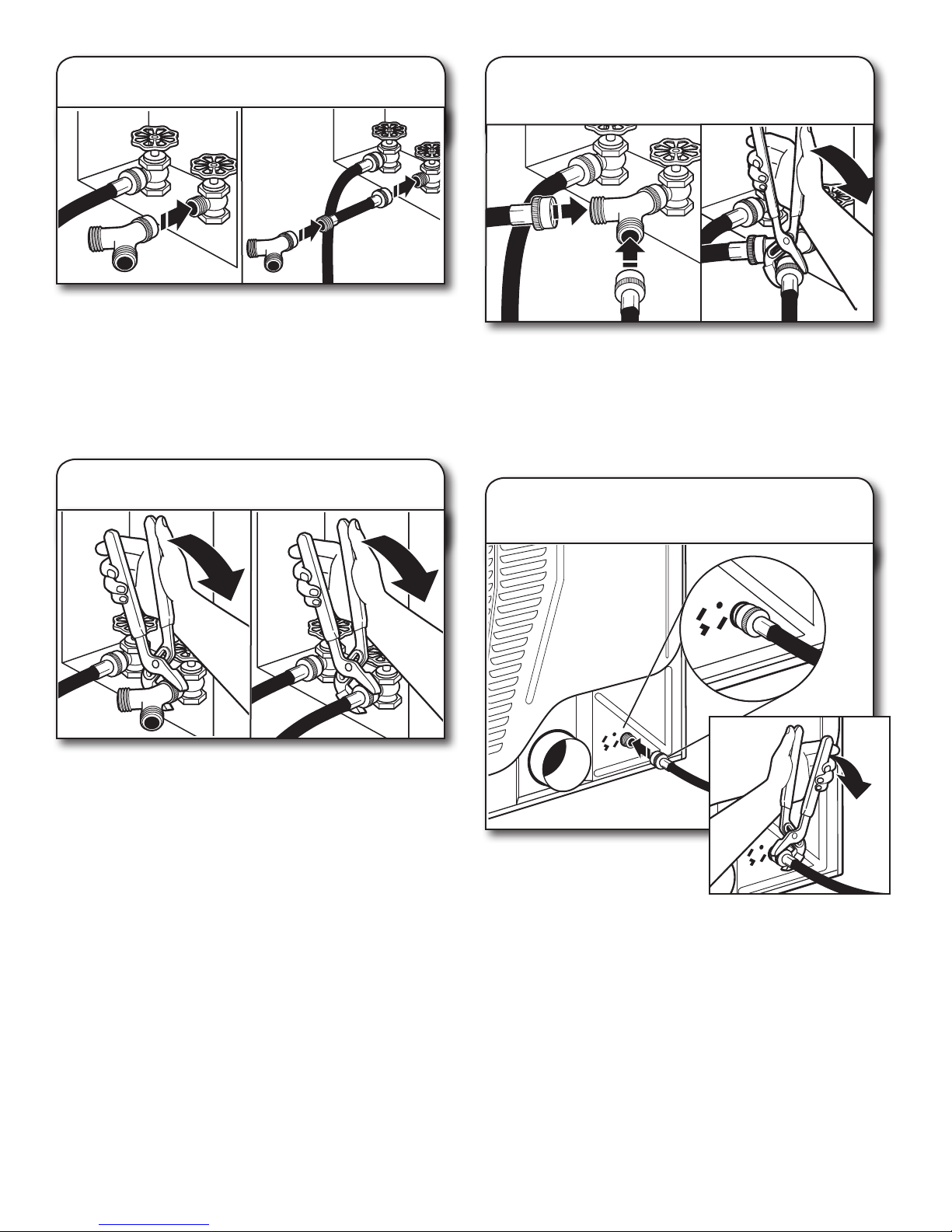

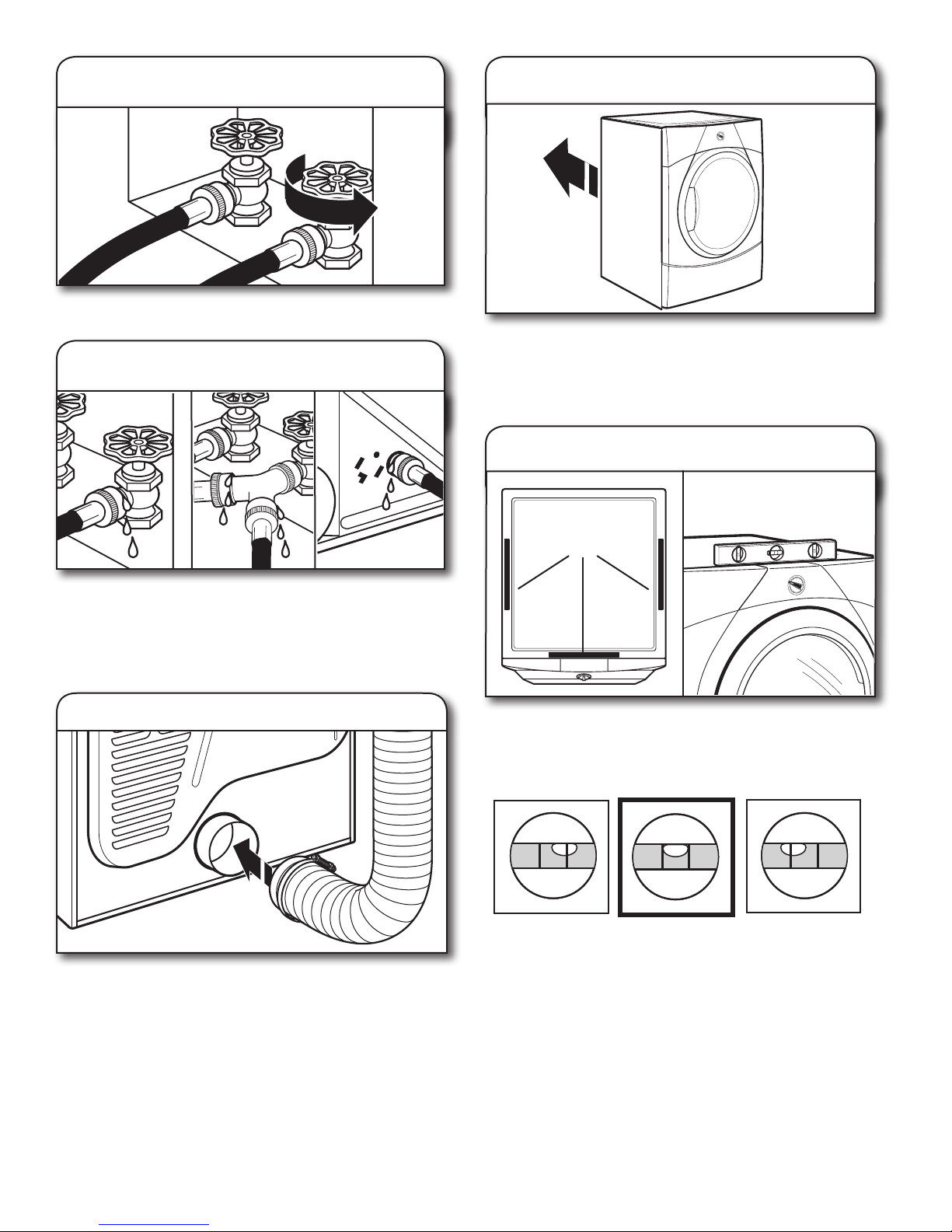

CONNECT INLET HOSES ......................................................... 13

CONNECT VENT ....................................................................... 15

LEVEL DRYER ........................................................................... 15

COMPLETE INSTALLATION CHECKLIST ............................... 16

DOOR REVERSAL ..................................................................... 16

STACKING WASHER AND DRYER .......................................... 16

TROUBLESHOOTING ............................................................... 16

INSTALLATION NOTES

Date of purchase: _________________________________ Date of installation: _______________________________ Installer: ________________________________________ Model number: ___________________________________ Serial number: ___________________________________

Table des matières

SÉCURITÉ DE LA SÉCHEUSE ....................................... 17

EXIGENCES D’INSTALLATION ......................................19

Outillage et pièces ............................................................ 19

Exigences d’emplacement ............................................... 20

Raccordement à l’alimentation électrique de

la sécheuse électrique – Canada seulement .................. 22

Raccordement d’une sécheuse à gaz ............................. 23

L’ÉVACUATION.......................................................................... 25

Exigences concernant l’évacuation ................................ 25

Planication du système d’évacuation ........................... 26

Installation du circuit d’évacuation ................................. 28

INSTALLATION DES PIEDS DE NIVELLEMENT ..................... 28

RACCORDEMENT AU GAZ ...................................................... 29

RACCORDEMENT DU TUYAU D’ARIVÉE D’EAU ................... 29

RACCORDEMENT DU CONDUIT D’ÉVACUATION ................ 31

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE......................... 31

ACHEVER L’INSTALLATION – LISTE DE VÉRIFICATION ....... 32

INVERSION DE LA PORTE ....................................................... 32

LAVEUSE ET SÉCHEUSE SUPERPOSÉES ............................. 32

DÉPANNAGE ............................................................................. 32

NOTES CONCERNANT L’INSTALLATION

Date d’achat : _____________________________________ Date d’installation : ________________________________ Installateur : ______________________________________ Numéro de modèle : ________________________________ Numéro de série : __________________________________

Para obtener acceso al manual de uso y cuidado en español, o para obtener información adicional acerca de su

Tenga listo su número de modelo completo. Puede encontrar el número de modelo y de serie dentro de la cavidad

W10443045B W10443046B-SP

producto, visite:

www.whirlpool.com

superior de la puerta.

Page 2

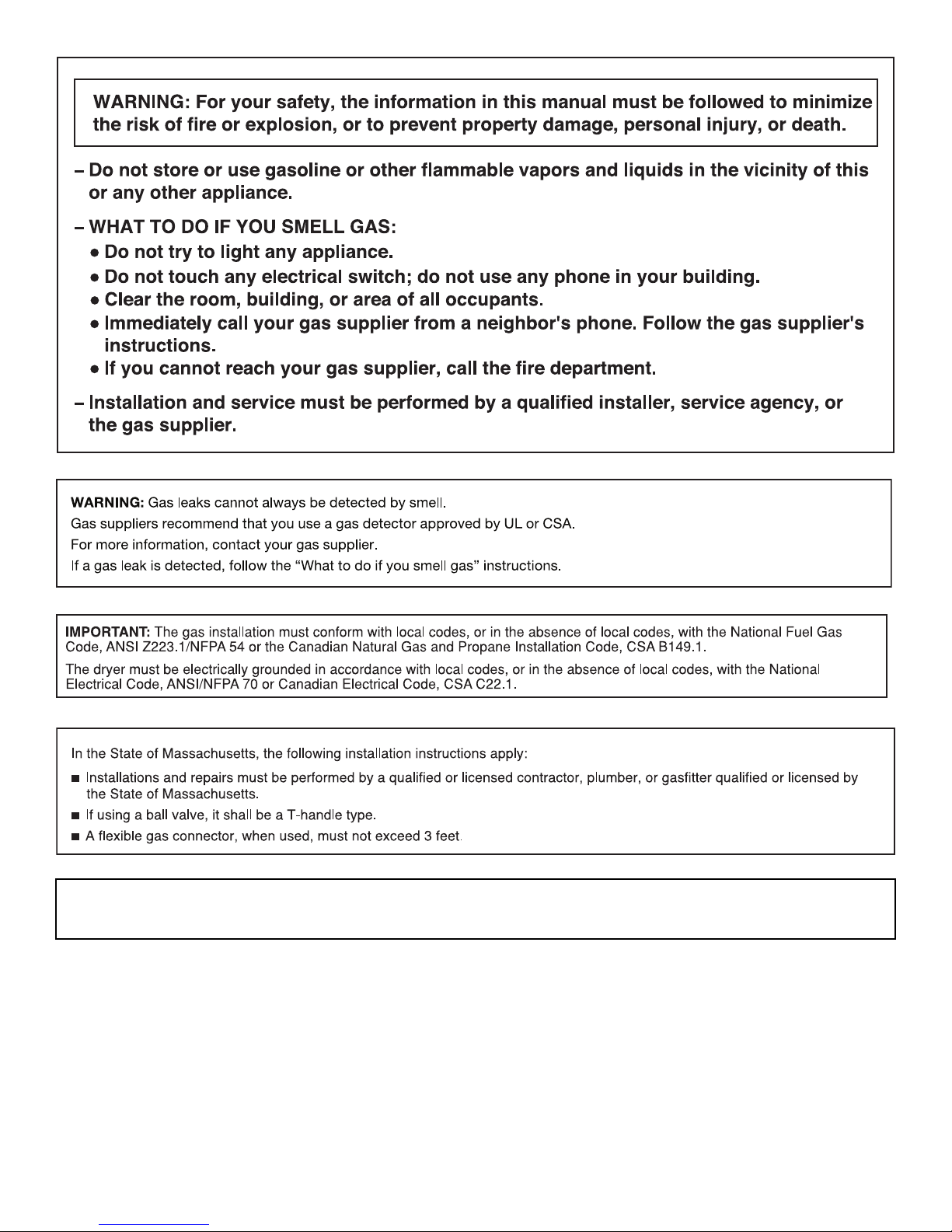

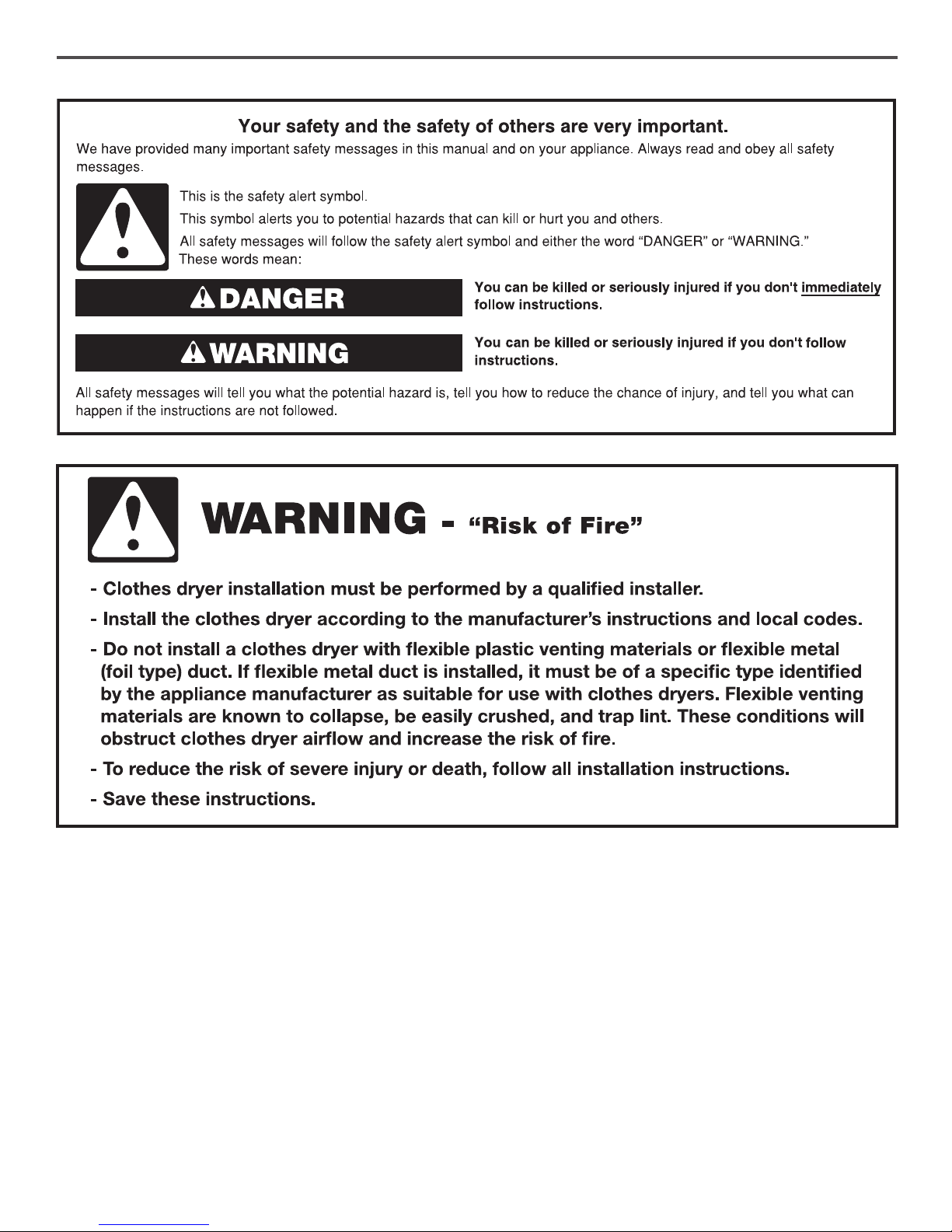

DRYER SAFETY

Page 3

IMPORTANT: When discarding or storing your old clothes dryer, remove the door.

Page 4

INSTALLATION REQUIREMENTS

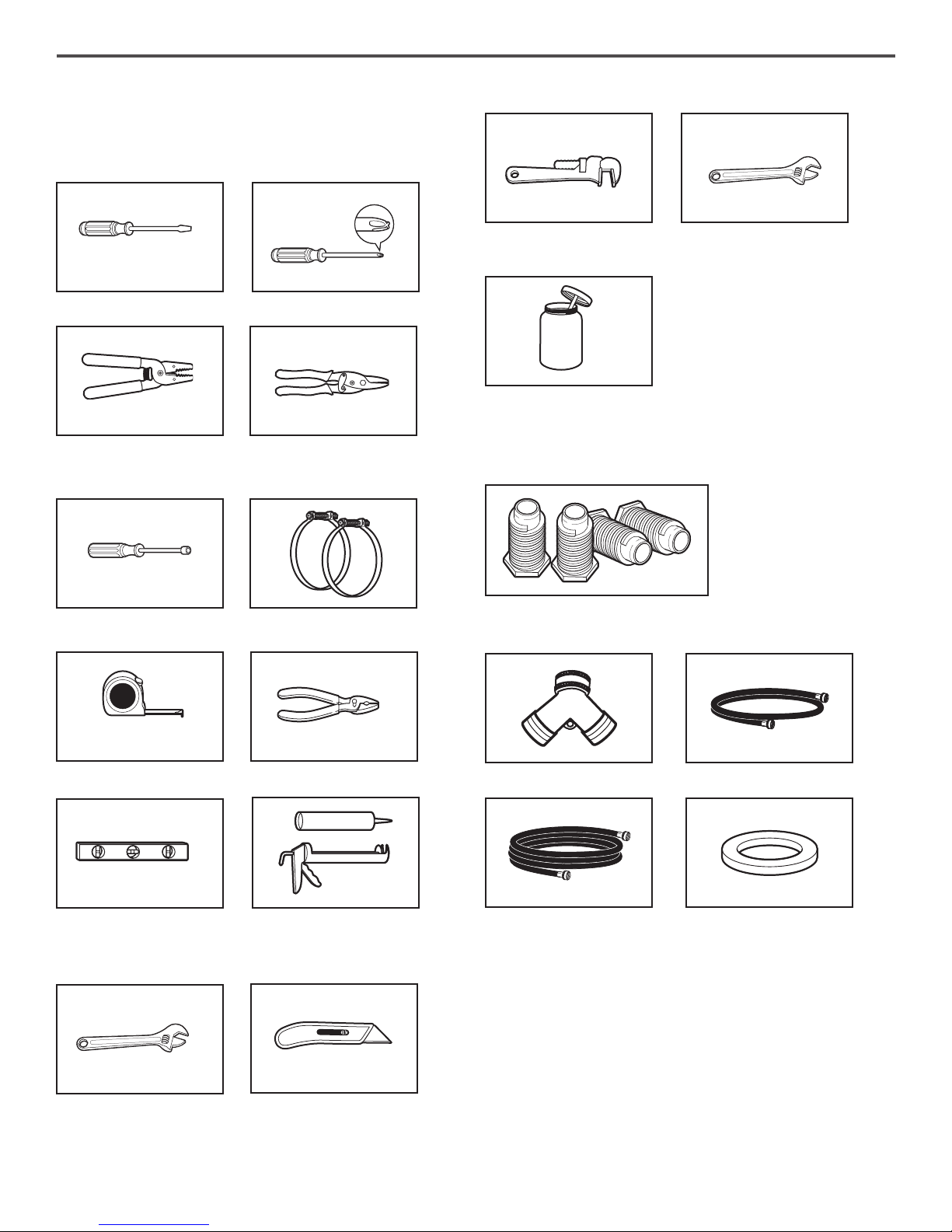

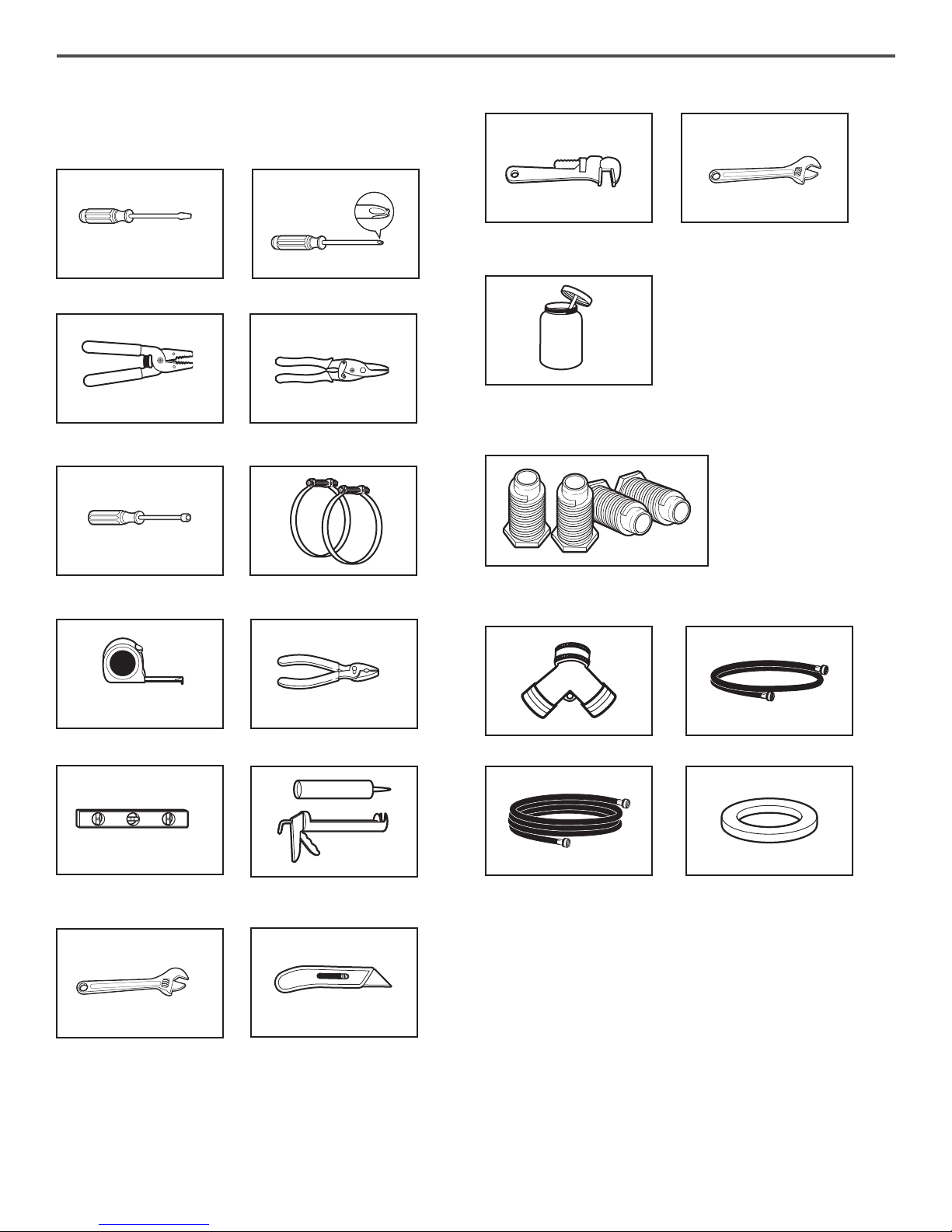

TOOLS AND PARTS

Gather the required tools and parts before starting installation.

Tools needed for all installations:

Tools needed for gas installations:

Flat-blade screwdriver #2 Phillips screwdriver

Wire stripper (direct wire installations)

1/4" nut driver

(recommended)

Tin snips (new vent installations)

Vent clamps

8" or 10" pipe wrench

Pipe-joint compound

resistant to LP gas

8" or 10" adjustable wrench (for gas connections)

Parts supplied (all models):

Leveling legs (4)

Parts supplied (steam models):

Tape measure

Level

Adjustable wrench that opens to 1" (25 mm) or hex-head socket wrench

Pliers

Caulking gun and compound (for installing new exhaust vent)

Utility knife

“Y” connector Short inlet hose

Long inlet hose Rubber washer

Parts package is located in dryer drum. Check that all parts are included.

NOTE: If installing dryer on pedestal, do not use leveling legs.

Optional Equipment: (Not supplied with dryer)

Refer to your Use and Care Guide for information about accessories available for your dryer.

Parts needed: (Not supplied with dryer)

Check local codes. Check existing electrical supply and venting. See “Electrical Requirements” and “Venting Requirements” before purchasing parts.

Check code requirements. Some codes limit, or do not permit, installing dryer in garages, closets, mobile homes, or sleeping quarters. Contact your local building inspector.

Page 5

LOCATION REQUIREMENTS

27"

29"

You will need:

■ A location allowing for proper exhaust installation.

See “Venting Requirements.”

■ If using power supply cord, a grounded electrical outlet

located within 2 ft. (610 mm) of either side of dryer. See “Electrical Requirements.”

■ Floor must support dryer weight of 200 lbs. (90.7 kg).

Also consider weight of companion appliance.

■ Cold water faucets located within 4 ft. (1.2 m) of the water ll

valves, and water pressure of 20–100 psi (137.9–689.6 kPa). You may use the water supply for your washer using the “Y” connector and short hose (if needed) which are provided.

■ 20–100 psi (138–690 kPa) for best performance.

■ Level oor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), install Extended Dryer Feet Kit, Part Number 279810. If not level, clothes may not tumble properly and automatic sensor cycles may not operate correctly.

■ For garage installation, place dryer at least 18" (460 mm)

above oor. If using a pedestal, you will need 18" (460 mm) to bottom of dryer.

For each arrangement, consider allowing more space for ease of installation and servicing; spacing for companion appliances and clearances for walls, doors, and oor moldings. Space must be large enough to allow door to fully open. Add spacing on all sides of dryer to reduce noise transfer. If a closet door or louvered door is installed, top and bottom air openings in door are required.

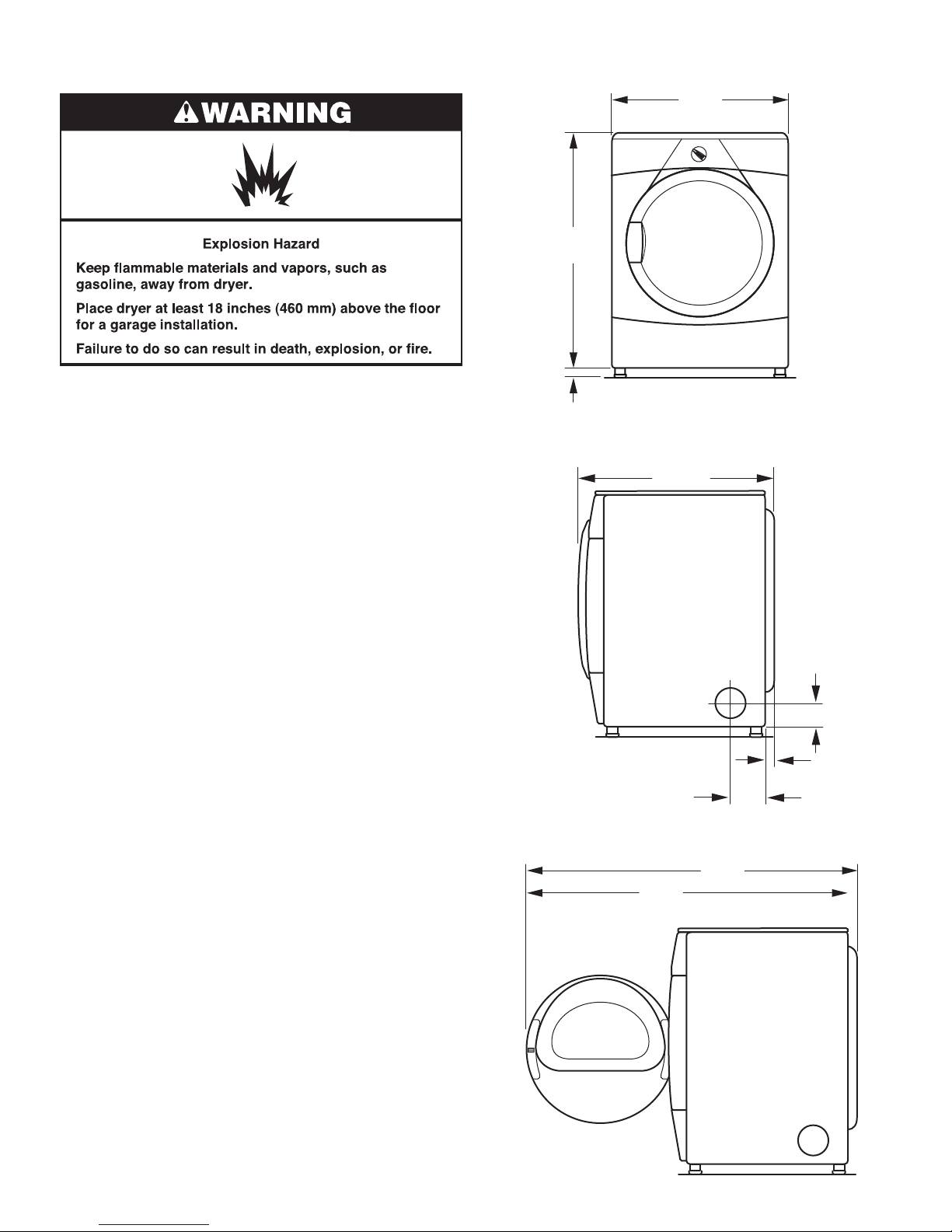

DRYER DIMENSIONS

Front view:

/8"

(899 mm)

(25 mm)

Side view:

Door open view:

(686 mm)

(736 mm)

Left or

right side

exhaust

/8"

(174 mm)

471/8"

(1197 mm)

/8"

(1238 mm)

/2"

(89 mm)

/8"

(41 mm)

Page 6

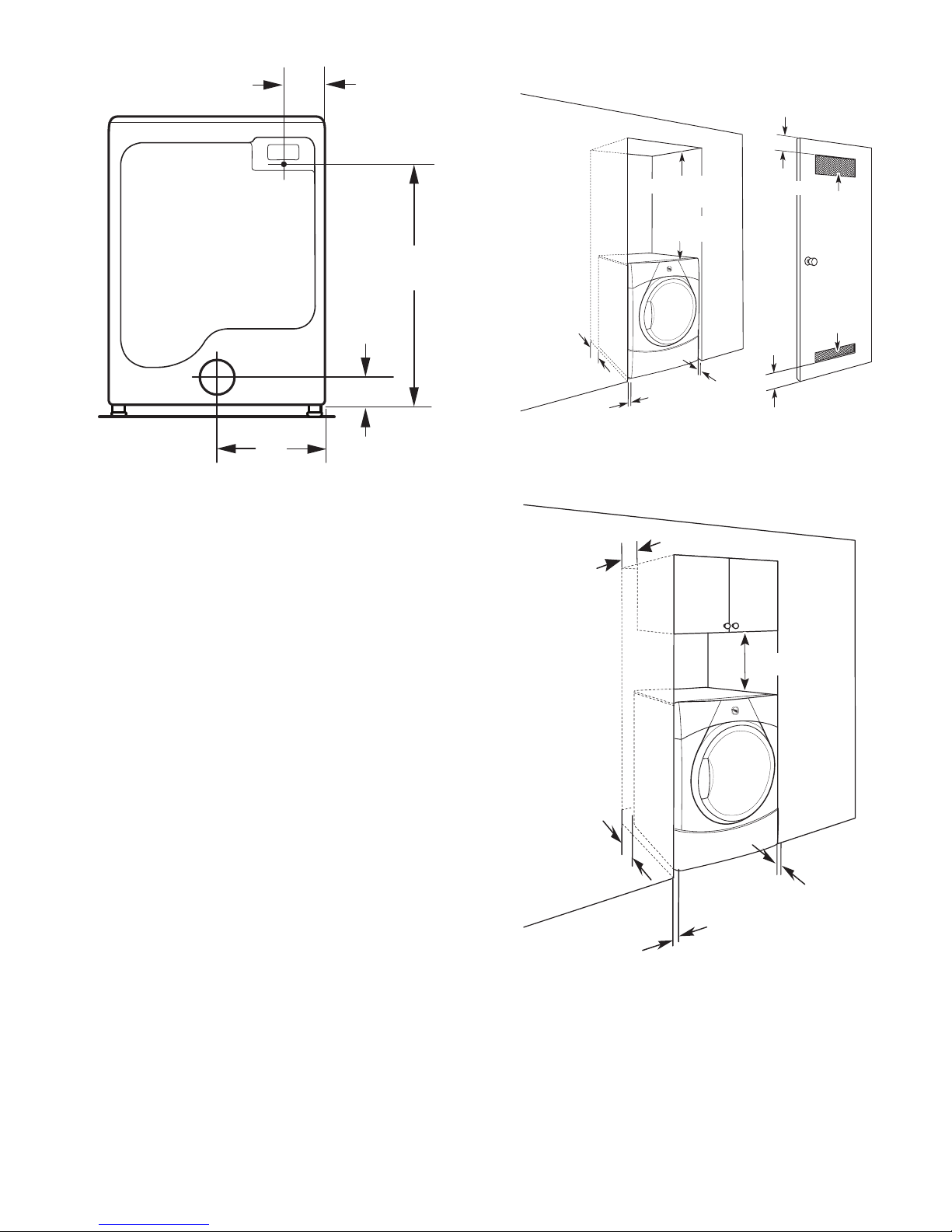

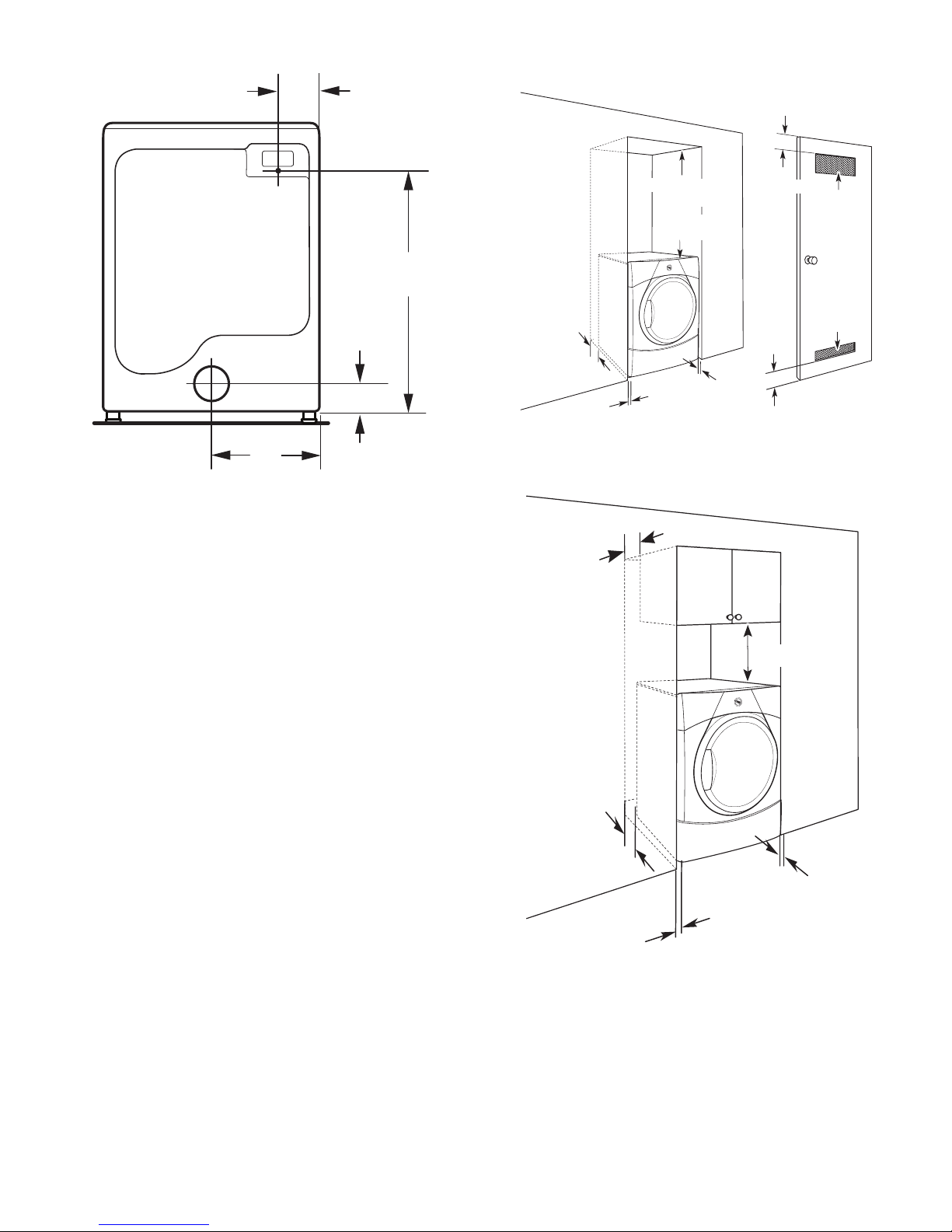

Back view:

/4"

(159 mm)

Closet installation (dryer only):

Electric

/8"

(715 mm)

/2"

(89 mm)

14"

(358 mm)

NOTE: Most installations require a minimum of 5" (127 mm) clearance behind dryer for exhaust vent with elbow. See “Venting Requirements.”

IMPORTANT: Do not operate, install, or store dryer where it will be exposed to water, weather, or at temperatures below 45° F (7° C). Lower temperatures may cause dryer not to shut off at end of automatic sensor cycles, resulting in longer drying times.

34" recommended

(864 mm)

18" min.

(457 mm)

(102 mm)

(25 mm)

Cabinet installation (dryer only):

(178 mm)

(76 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

Spacing for recessed area or closet installation

All dimensions show recommended spacing allowed, with tested spacing of 0" (0 mm) clearance on sides and rear.

■ Additional spacing should be considered for ease of

installation and servicing.

■ Additional clearances might be required for wall, door, and

oor moldings.

■ Additional spacing should be considered on all sides of the

dryer to reduce noise transfer.

■ For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required. Louvered doors with equivalent ventilitation openings are acceptable.

■ Companion appliance spacing should also be considered.

■ No other fuel-burning appliance may be installed in the same

closet as the dryer.

(102 mm)

(25 mm)

18"

(460 mm)

(25 mm)

Page 7

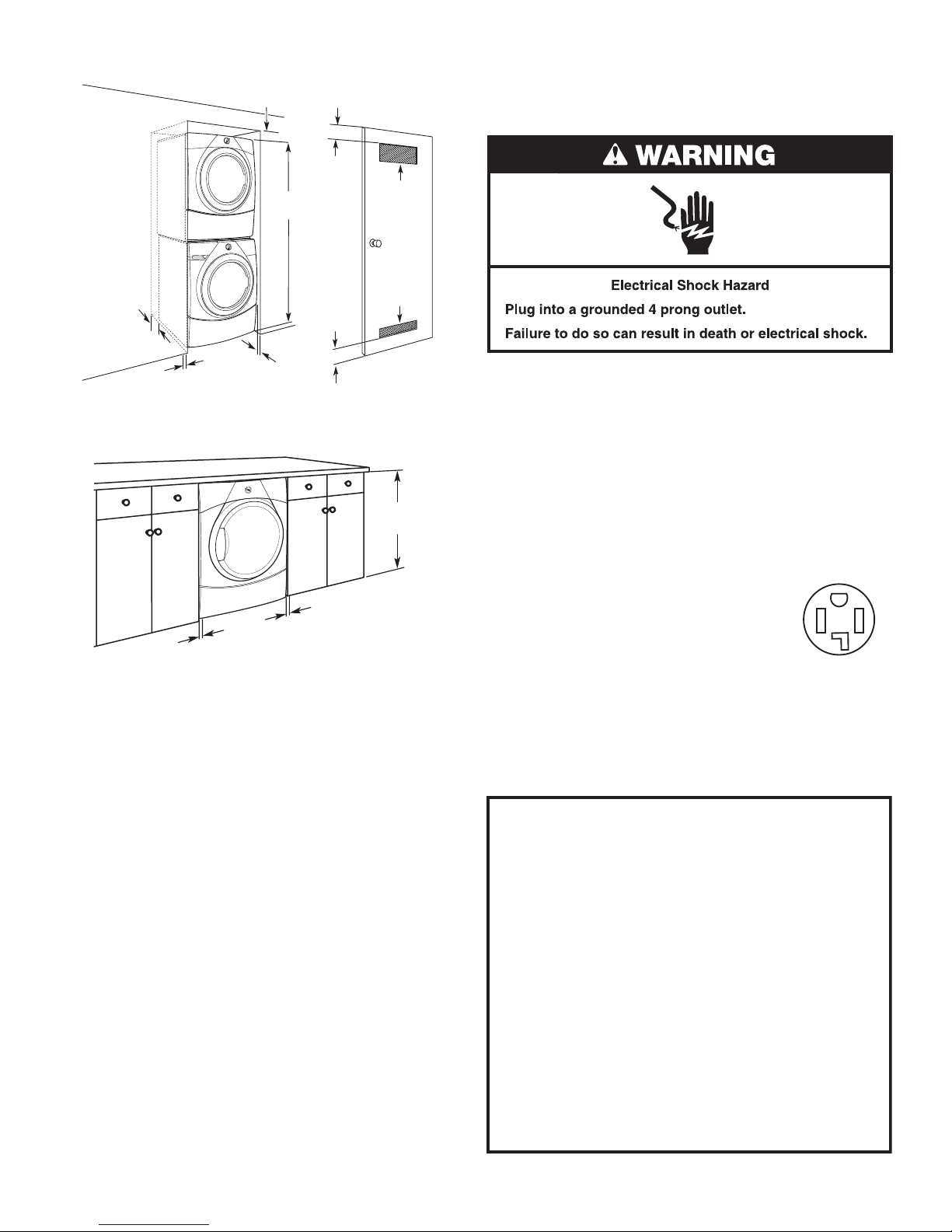

Closet Installation (stacked washer and dryer):

(152 mm)

(76 mm)

71"

(1803 mm)

48 in.

(310 cm2)

ELECTRIC DRYER POWER HOOKUP – CANADA ONLY

ELECTRICAL REQUIREMENTS

(140 mm)

(25 mm)

(76 mm)

24 in.

(155 cm2)

Custom under counter installation (dryer only):

39" min.

(990 mm)

(25 mm)

NOTE: Some models not recommended for undercounter installation.

Mobile home – Additional installation requirements:

This dryer is suitable for mobile home installations. The installation must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile home construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240 MH.

Mobile home installations require:

All dryers:

■ Metal exhaust system hardware, available for purchase

from your dealer. For further information, see “Assistance or Service” section in your Use and Care Guide.

■ Special provisions must be made in mobile homes to

introduce outside air into dryer. Openings (such as a nearby window) should be at least twice as large as dryer exhaust opening.

For gas dryers mobile home installations:

■ Mobile Home Installation Hold-down Kit Part Number

346764 is available to order. For further information, see “Assistance or Service” section in your Use and Care Guide.

It is your responsibility:

■ To contact a qualied electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with Canadian Electrical Code, C22.1 – latest edition and all local codes. A copy of above codes standard may be obtained from: Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ To supply the required 4-wire, single phase, 120/240 volt,

60 Hz, AC only electrical supply on a separate 30-amp circuit, fused on both sides of the line. A time-delay fuse or circuit breaker is recommended. Connect to an individual branch circuit.

■ This dryer is equipped with a CSA

International Certied Power Cord intended to be plugged into a standard 14-30R wall receptacle. The cord is 5 ft. (1.52 m) long. Be sure wall receptacle is within reach of dryer’s nal location.

4-wire receptacle

(14-30R)

If using a replacement power supply cord, it is recommended that you use Power Supply Cord Replacement Part Number 9831317.

For further information, please reference service numbers located in “Assistance or Service” section of your Use and Care Guide.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This dryer is equipped with a cord having an equipmentgrounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualied electrician or service representative or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if it will not t the outlet, have a proper outlet installed by a qualied electrician.

SAVE THESE INSTRUCTIONS

Page 8

GAS DRYER POWER HOOKUP

ELECTRICAL REQUIREMENTS

GAS SUPPLY REQUIREMENTS

WARNING

Electrical Shock Hazard Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter. Do not use an extension cord. Failure to follow these instructions can result in death,

re, or electrical shock.

■ 120 Volt, 60 Hz, AC only, 15- or 20- amp fused electrical

supply is required. A time-delay fuse or circuit breaker is recommended. It is also recommended that a separate circuit serving only this dryer be provided.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

WARNING: Improper connection of the equipment-

SAVE THESE INSTRUCTIONS

WARNING

Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to LP, have a qualied person make sure

gas pressure does not exceed 13" (330 mm) water column.

Examples of a qualied person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or re.

GAS TYPE

Natural Gas:

This dryer is equipped for use with Natural gas. It is design-certied by CSA International for LP (propane or butane) gases with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas

in your home. Burner information is located on the rating plate in the door well of your dryer. If this information does not agree with the type of gas available, contact your dealer or call the phone numbers referenced in the “Assistance or Service” section of your Use and Care Guide.

LP Gas Conversion:

IMPORTANT: Conversion must be made by a qualied

technician. No attempt shall be made to convert the dryer from the gas

specied on the model/serial rating plate for use with a different gas without consulting your gas company.

Page 9

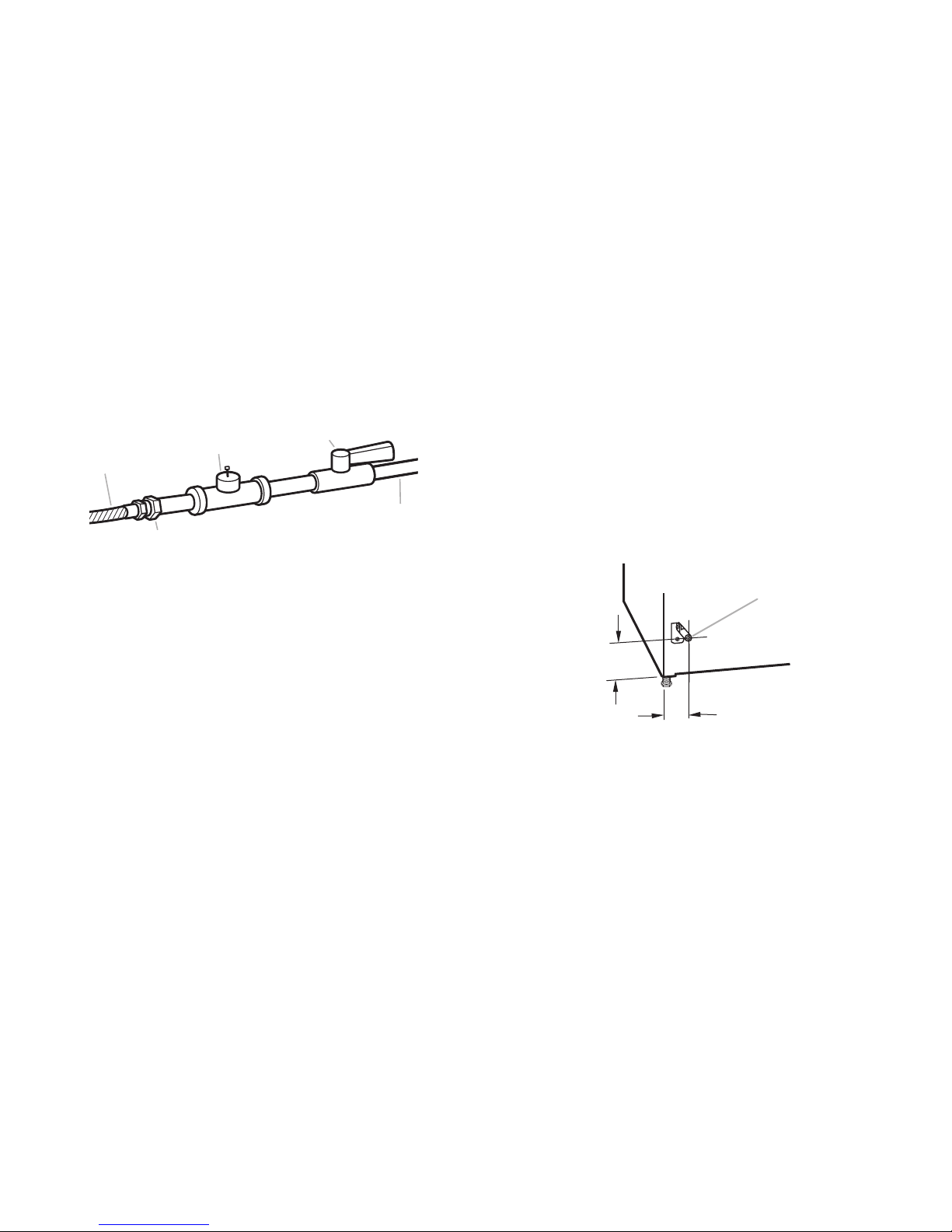

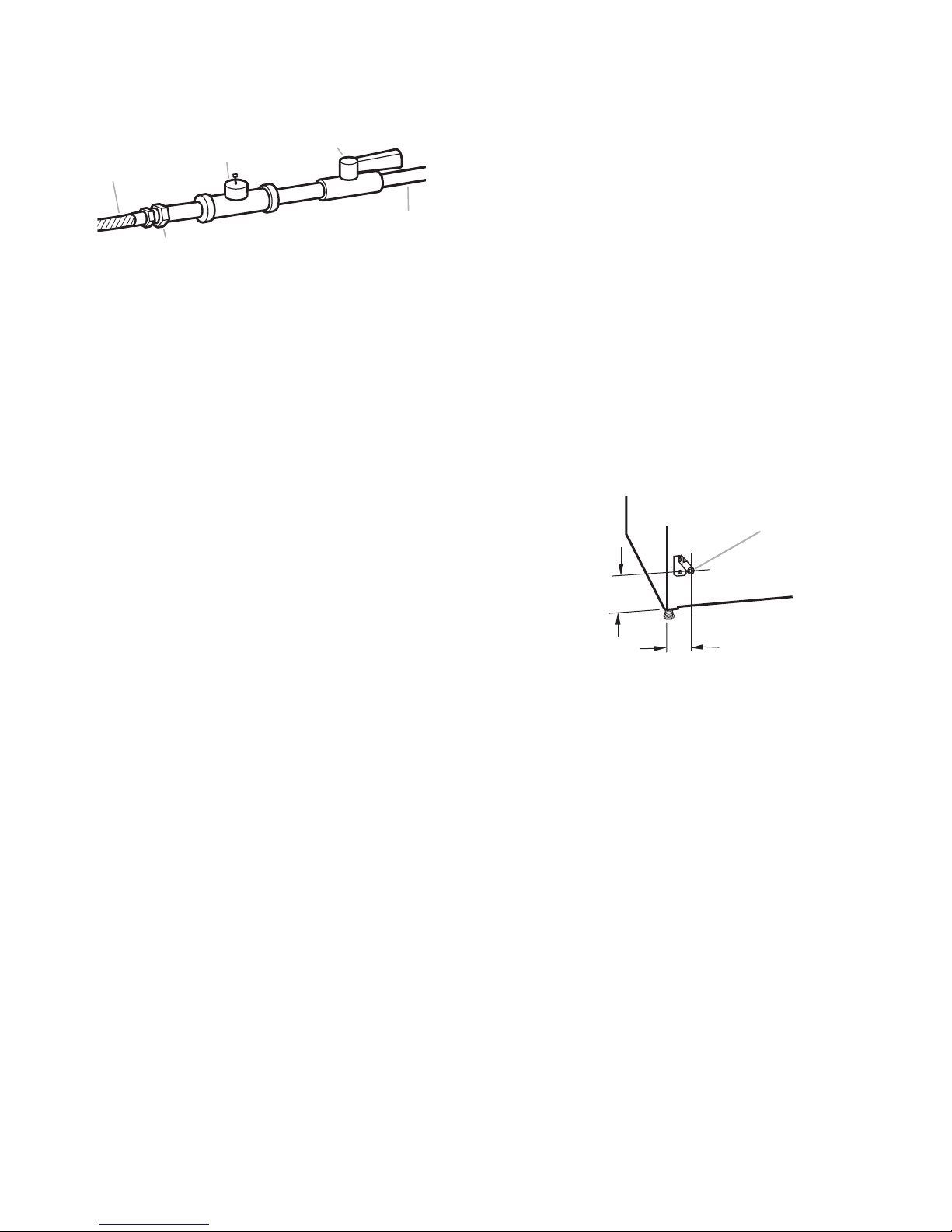

GAS SUPPLY LINE

■ Must include 1/8" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas connection to the dryer.

®†

tape.

A. 3/8" exible gas connector B. 3/8" pipe to are adapter tting C. 1/8" NPT minimum plugged tapping D. 1/2" NPT gas supply line E. Gas shutoff valve

■ 1/2" IPS pipe is recommended.

■ 3/8" approved aluminum or copper tubing is acceptable for

lengths under 20 ft. (6.1 m) if local codes and gas supplier permit.

■ If you are using natural gas, do not use copper tubing.

■ Lengths over 20 ft. (6.1 m) should use larger tubing and

a different size adapter tting.

■ If your dryer has been converted to use LP gas, 3/8" LP

compatible copper tubing can be used. If the total length of the supply line is more than 20 ft. (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON

■ Must include shut-off valve

In the U.S.A.:

An individual manual shut-off valve must be installed within six (6) ft. (1.8 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1. The location should be easy to reach for opening and closing.

In Canada:

An individual manual shut-off valve must be installed in accordance with the B149.1, Natural Gas and Propane Installation Code. It is recommended that an individual manual shut-off valve be installed within six (6) ft. (1.8 m) of the dryer. The location should be easy to reach for opening and closing.

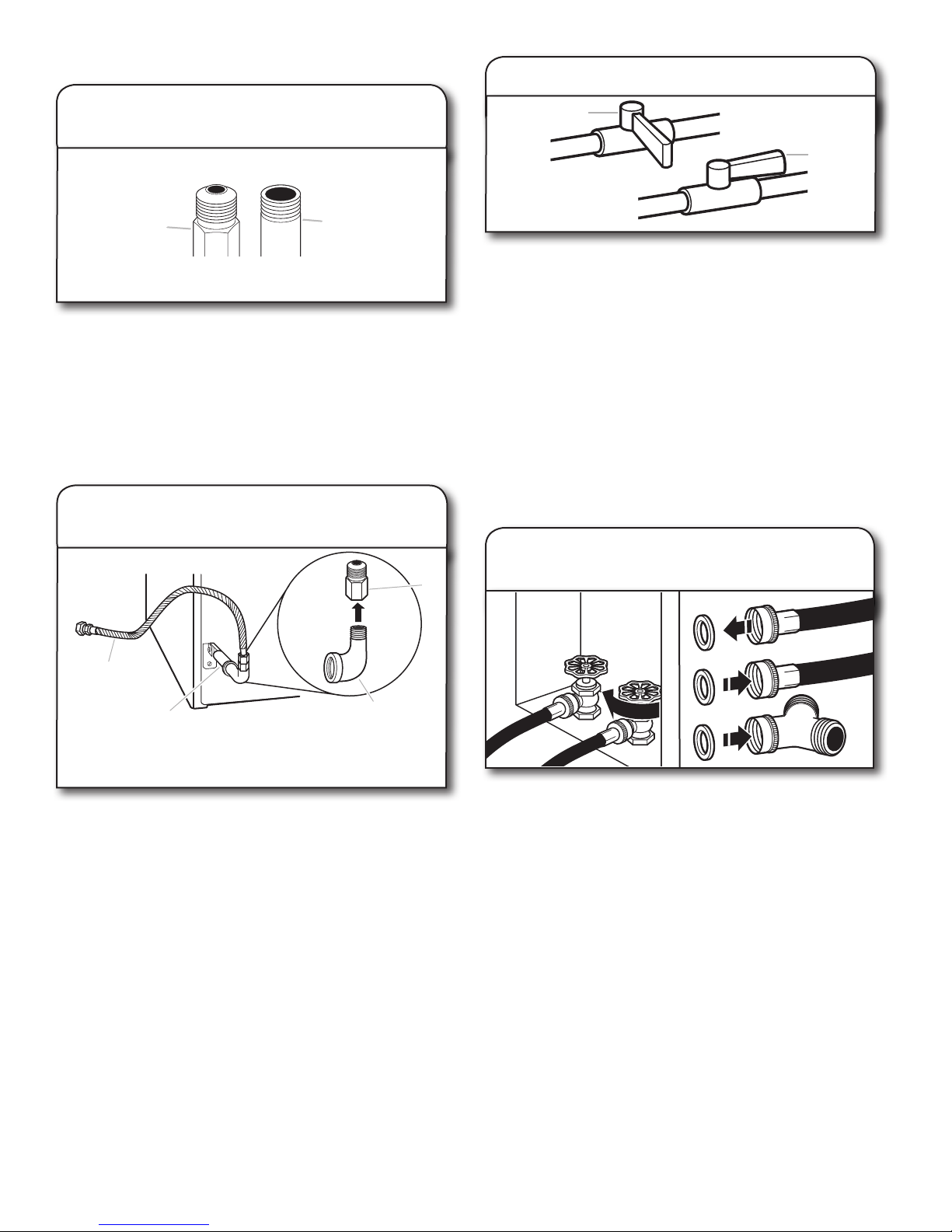

GAS SUPPLY CONNECTION REQUIREMENTS

■ Use an elbow and a 3/8" are x 3/8" NPT adapter tting

between the exible gas connector and the dryer gas pipe, as needed to avoid kinking.

■ Use only pipe-joint compound. Do not use TEFLON

■ This dryer must be connected to the gas supply line with a

®†

tape.

listed exible gas connector that complies with the standard for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

BURNER INPUT REQUIREMENTS

Elevations above 10,000 ft. (3,048 m):

■ When installed above 10,000 ft. (3,048 m) a 4% reduction

of the burner Btu rating shown on the model/serial number plate is required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing

■ The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than 1/2 psi.

DRYER GAS PIPE

■ The gas pipe that comes out through the rear of your dryer

has a 3/8" male pipe thread.

/2"

(38 mm)

*61/4"

*5 3/4"

(159 mm)

A. 3/8" NPT dryer pipe

* NOTE: If the dryer is mounted on a pedestal, the gas pipe

height must be an additional 10" (254 mm) or 15.5" (394 mm) from the oor, depending on the pedestal model. For a garage installation, the gas pipe height must be an additional 18" (460 mm) from the oor.

†®TEFLON is a registered trademark of E.I. Dupont De Nemours and Company.

Page 10

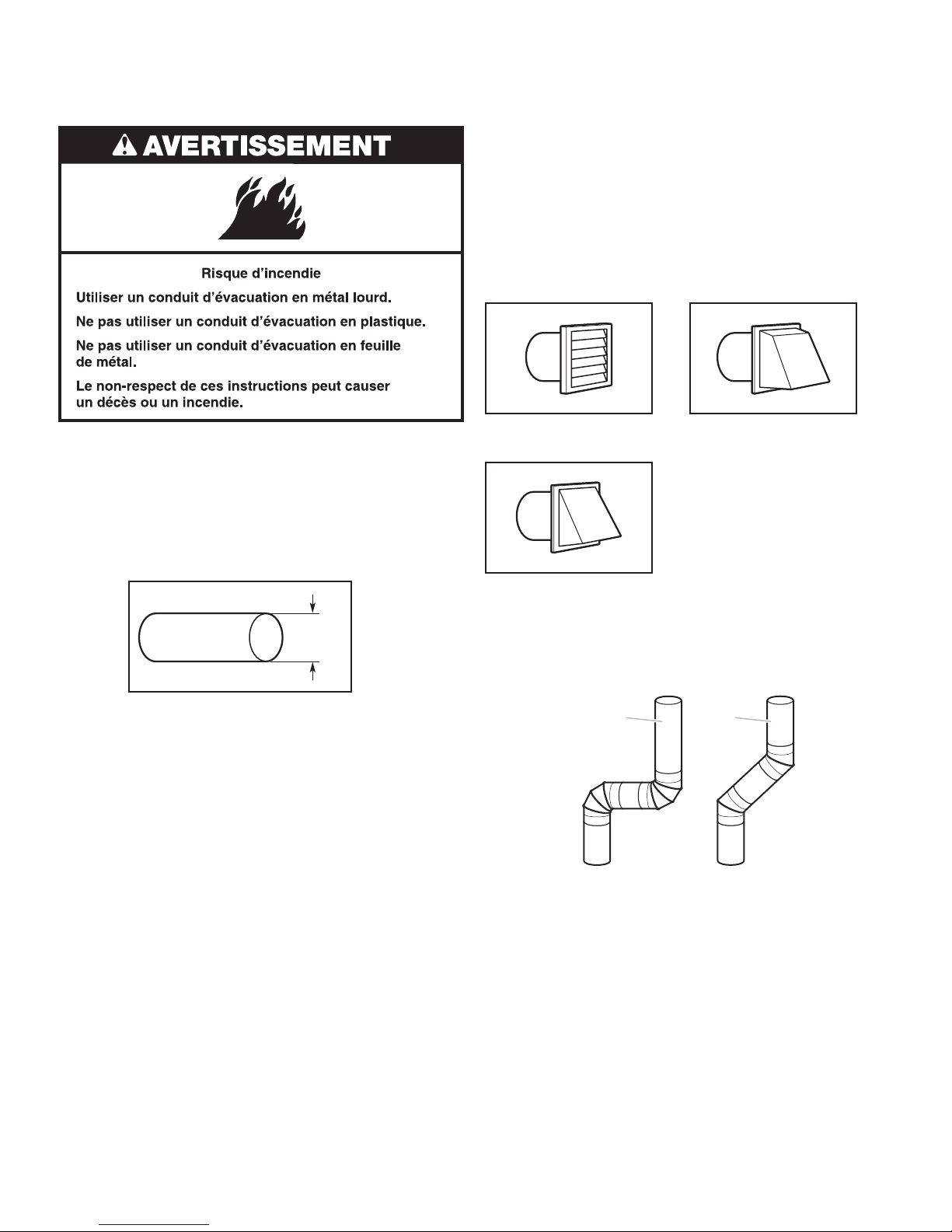

VENTING

VENTING REQUIREMENTS

Exhaust hoods:

■ Must be at least 12" (305 mm) from ground or any object that

may obstruct exhaust (such as owers, rocks, bushes, or snow).

Recommended Styles:

WARNING: To reduce the risk of re, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent, chimney, wall, ceiling, attic, crawlspace, or a concealed space of a building. Only rigid or exible metal vent shall be used for exhausting.

(102 mm)

4" (102 mm) heavy metal exhaust vent

■ Only a 4" (102 mm) heavy metal exhaust vent and clamps

may be used.

■ Do not use plastic or metal foil vent.

Rigid metal vent:

■ Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

■ Must be fully extended and supported in nal dryer location.

■ Remove excess to avoid sagging and kinking that may

result in reduced airow and poor performance.

■ Do not install in enclosed walls, ceilings, or oors.

■ The total length should not exceed 7

/4 ft. (2.4 m).

Louvered Hood

Box Hood

Acceptable Style:

Angled Hood

Elbows:

■ 45° elbows provide better airow than 90° elbows.

Recommended Styles:

Good

Better

Clamps:

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct and catch lint. Do not use duct tape.

NOTE: If using an existing vent system, clean lint from

entire length of the system and make sure exhaust hood is not plugged with lint. Replace plastic or metal foil vents with rigid metal or exible metal vents. Review “Vent System Charts” and, if necessary, modify existing vent system to achieve best drying performance.

Vent products can be purchased from your dealer. For more information, see “Assistance or Service” section in your Use and Care Guide.

Page 11

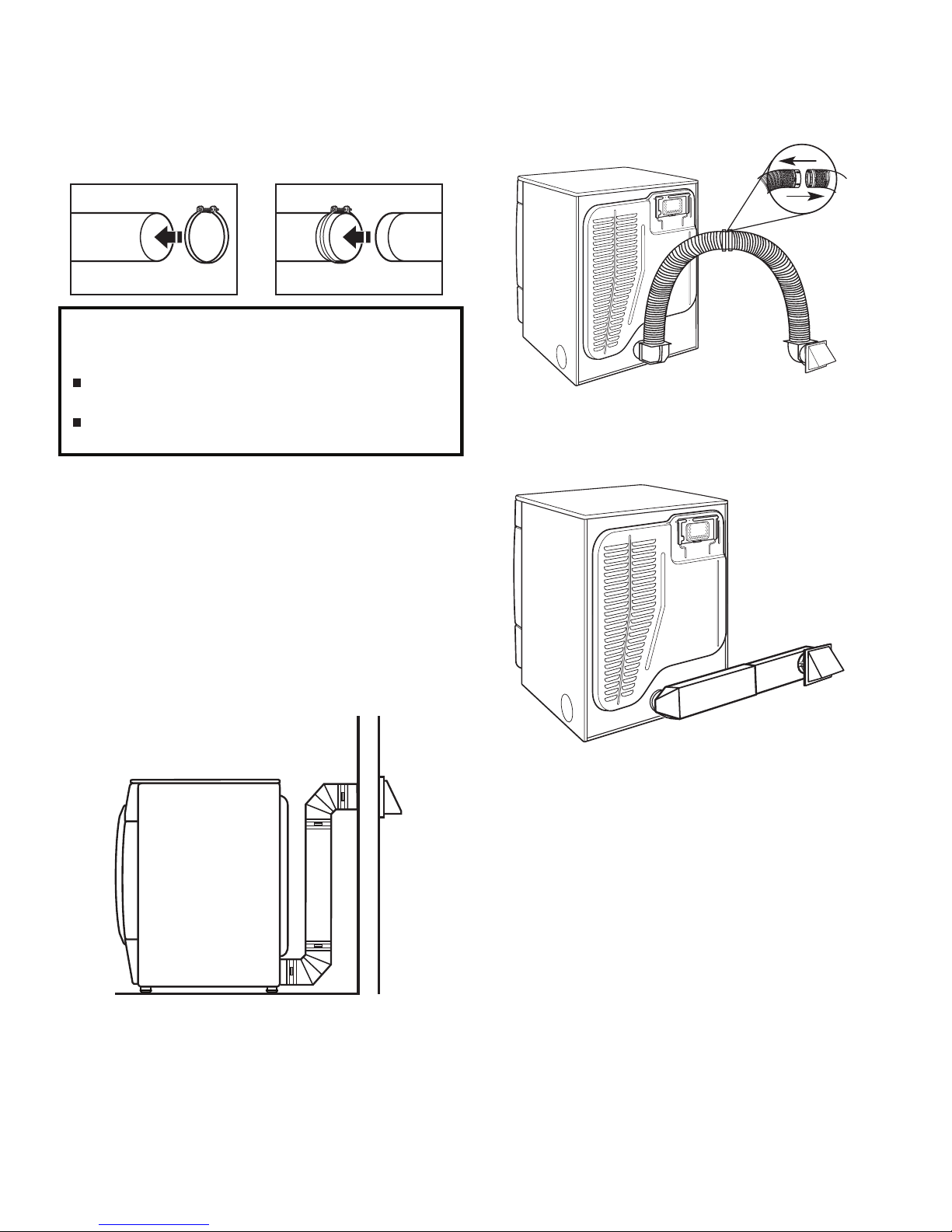

PLAN VENT SYSTEM

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer. Other installations are possible.

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for your installation. Two close-clearance installations are shown. Refer to the manufacturer’s instructions.

Optional exhaust installations:

If you prefer, dryer may be converted to exhaust out right side, left side (all models except WGD9051Y), or through bottom. You must contact your local dealer to have dryer converted. Use 4-Way Exhaust Kit Part Number W10470674.

Over-The-Top installation (also available with one offset elbow)

NOTE: On Model WGD9051Y only, do not exhaust out the

left side.

Special provisions for mobile homes:

Exhaust vent must be securely fastened to a noncombustible portion of mobile home and must not terminate beneath the mobile home. Terminate exhaust vent outside.

Periscope installation

Moblie Home Exhaust installation

Page 12

12" min.

(305 mm)

12" min.

(305 mm)

Determine vent path:

■ Select route that will provide straightest and most direct

path outdoors.

■ Plan installation to use fewest number of elbows and turns.

■ When using elbows or making turns, allow as much room

as possible.

■ Bend vent gradually to avoid kinking.

■ Use as few 90° turns as possible.

Determine vent length and elbows needed for best drying performance:

■ Use the following “Vent System Charts” to determine type of

vent material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specied in “Vent System Charts.” Exhaust systems longer than those specied will:

■ Shorten life of dryer.

■ Reduce performance, resulting in longer drying times

and increased energy usage.

The “Vent System Charts” provide venting requirements that will help achieve best drying performance.

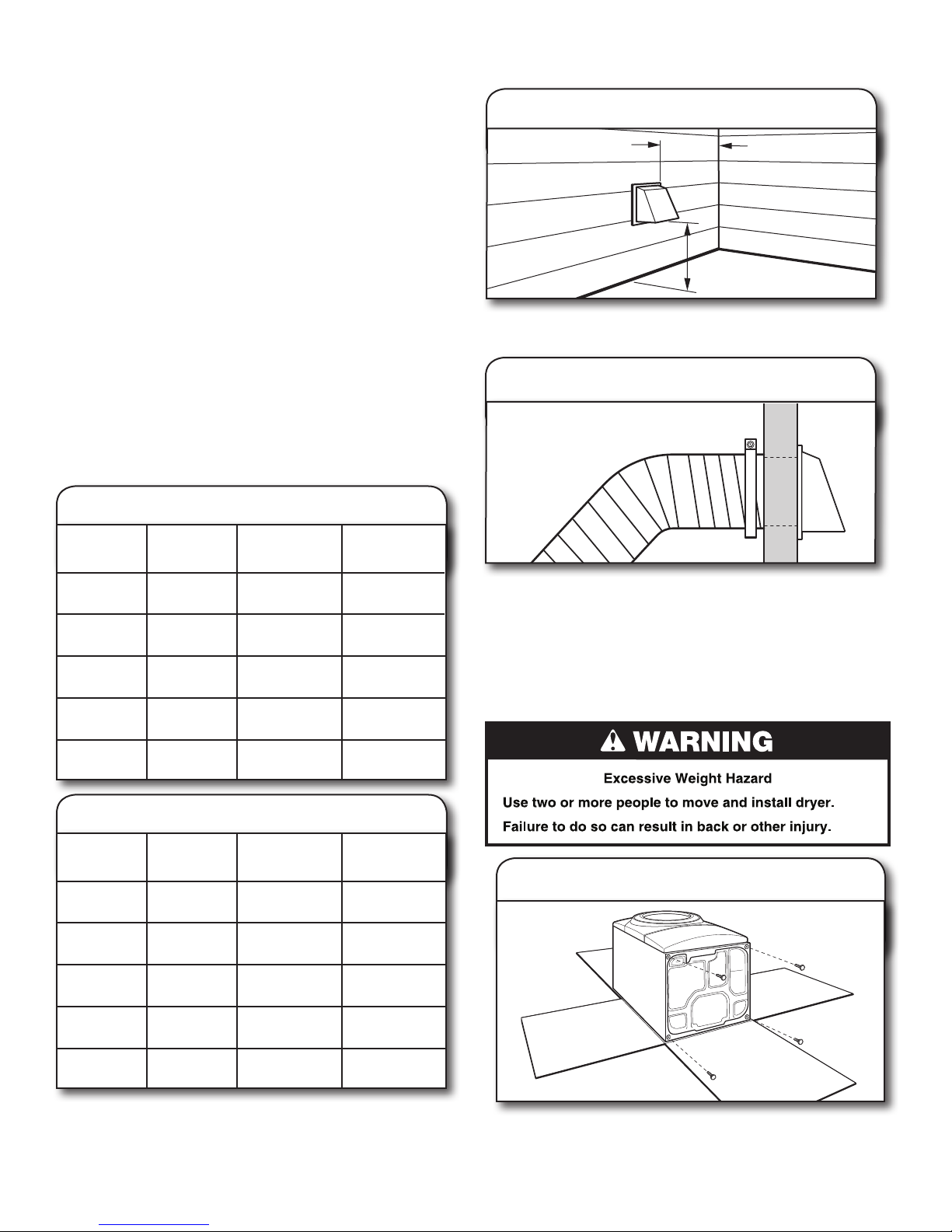

Standard Vent System Chart

INSTALL VENT SYSTEM

Install exhaust hood

Install exhaust hood and use caulking compound to seal

exterior wall opening around exhaust hood.

Connect vent to exhaust hood

Number of 90° elbows

Type

of vent

Rigid metal

Box/louvered

hoods

64 ft. (20 m)

54 ft. (16.5 m)

44 ft. (13.4 m)

35 ft. (10.7 m)

27 ft. (8.2 m)

58 ft. (17.7 m)

48 ft. (14.6 m)

38 ft. (11.6 m)

29 ft. (8.8 m)

21 ft. (6.4 m)

Long Vent System Chart*

Type

of vent

Rigid metal

Box/louvered

hoods

130 ft. (39.6 m)

125 ft. (38.1 m)

115 ft. (35.1 m)

129 ft. (39.3 m)

119 ft. (36.3 m)

109 ft. (33.2 m)

Angled

hoods

Angled

hoods

Vent must t over the exhaust hood. Secure vent to exhaust hood with 4" (102 mm) clamp. Run vent to dryer location using straightest path possible. Avoid 90° turns. Use clamps to seal all joints. Do not use duct tape, screws, or other fastening devices that extend into interior of vent to secure vent, because they can catch lint.

INSTALL LEVELING LEGS

Prepare dryer for leveling legs

*For Model WGD9051Y only. NOTE: Side and bottom exhaust installations have a 90° turn

inside the dryer. To determine maximum exhaust length, add one 90° turn to the chart.

Rigid metal

106 ft. (32.3 m)

98 ft. (29.9 m)

100 ft. (30.5 m)

92 ft. (28.0 m)

To avoid damaging oor, use a large at piece of cardboard from dryer carton; place under entire back edge of dryer. Firmly grasp dryer body (not console panel) and gently lay dryer down on cardboard.

Page 13

2. Screw in leveling legs

diamond marking

Plan pipe tting connection

Examine leveling legs, nd diamond marking. Screw legs into leg holes by hand, use a wrench to nish turning legs until diamond marking is no longer visible.

Now stand the dryer on its feet. Slide the dryer until it is close to its nal location. Leave enough room for electrical connection and to connect the exhaust vent.

MAKE GAS CONNECTION

Connect gas supply to dryer

Flared

male tting

Remove red cap from gas pipe. Using a wrench to tighten, connect gas supply to dryer. Use pipe-joint compound on threads of all non-ared male ttings. If exible metal tubing is used, be sure there are no kinks.

NOTE: For LP gas connections, you must use pipe-joint compound resistant to action of LP gas. Do not use TEFLON®† tape.

Non-ared

male tting

A. 3/8" exible gas connector B. 3/8" dryer pipe

A combination of pipe ttings must be used to connect dryer to existing gas line. A recommended connection is shown. Your connection may be different, according to supply line type, size, and location.

Open shut-off valve

Closed valve

Open shut-off valve in supply line; valve is open when handle

is parallel to gas pipe. Then, test all connections by brushing on an approved noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leaks found.

CONNECT INLET HOSES

For non-steam models, skip to “Connect Vent” on page 15.

The dryer must be connected to the cold water faucet using the new inlet hoses. Do not use old hoses.

Turn cold water off, remove and

C. 3/8" to 3/8" pipe elbow D. 3/8" pipe-to-are adapter tting

Open valve

replace rubber washer

†®TEFLON is a registered trademark of E.I. Dupont De Nemours and Company.

Turn cold water faucet off and remove washer inlet hose. Check and see if rubber washer is in the “Y” connector.

Remove old rubber washer from inlet hose and replace with new rubber washer provided.

Page 14

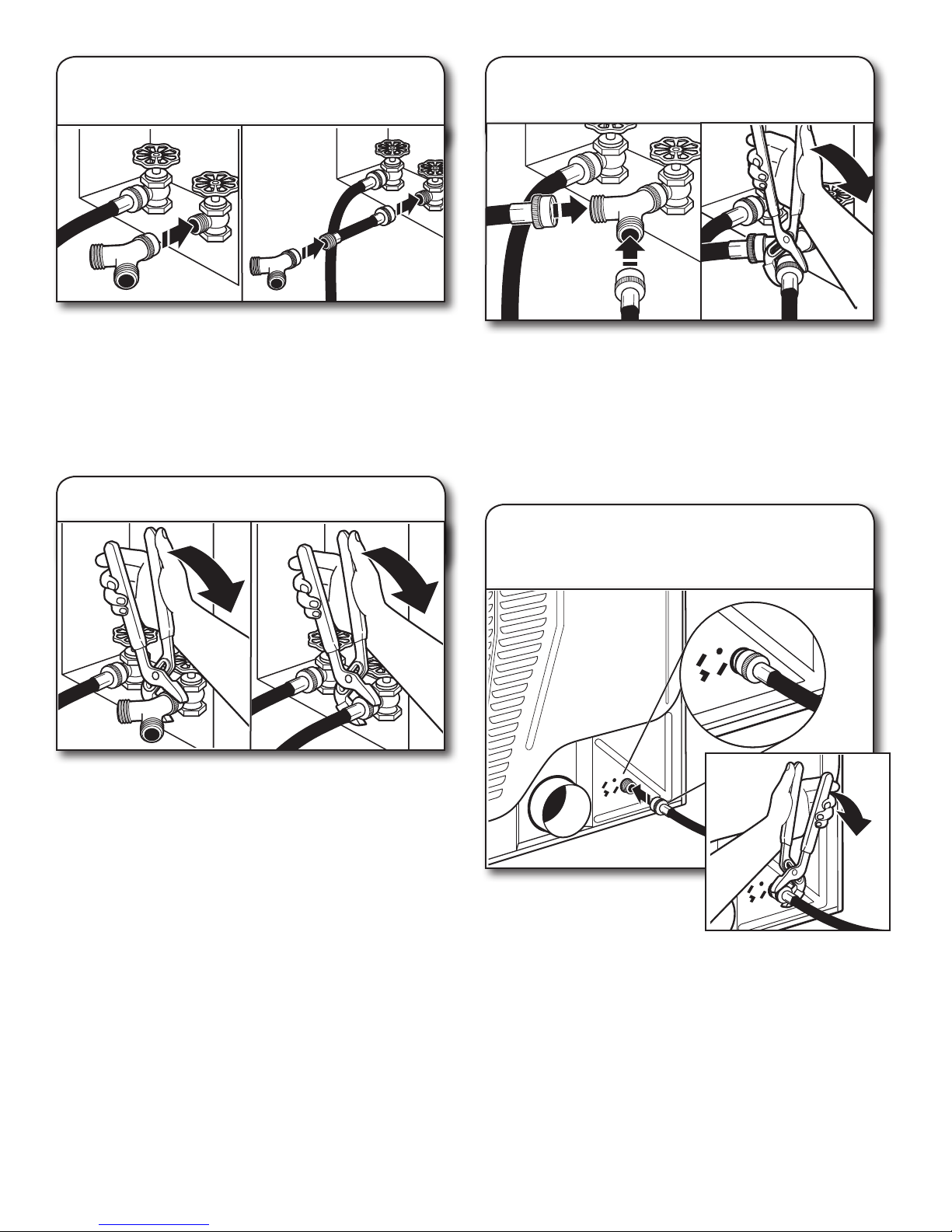

Attach short hose and “Y” connector

Fig. A Fig. B

If space permits, attach the brass female end of the “Y” connector to the cold water faucet. See gure A.

If “Y” connector cannot be attached directly to the cold water faucet, the short hose must be used. See gure B. Attach short hose to cold water faucet. Screw on coupling by hand until it is seated on faucet. Then attach “Y” connector to brass male end of the short hose. Screw on coupling by hand until it is seated on connector.

Tighten couplings

Attach long hose to “Y”

connector and tighten couplings

One end of the long hose has a wire mesh strainer inside the coupling. Attach this end to the “Y” connector. Attach washer cold inlet hose to other side of “Y” connector. Screw on coupling by hand until it is seated on connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Attach long hose to dryer ll valve

and tighten coupling

Using pliers, tighten the couplings with additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Attach other end of long hose to ll valve at bottom of dryer back panel. Screw on coupling by hand until it is seated on ll valve connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Page 15

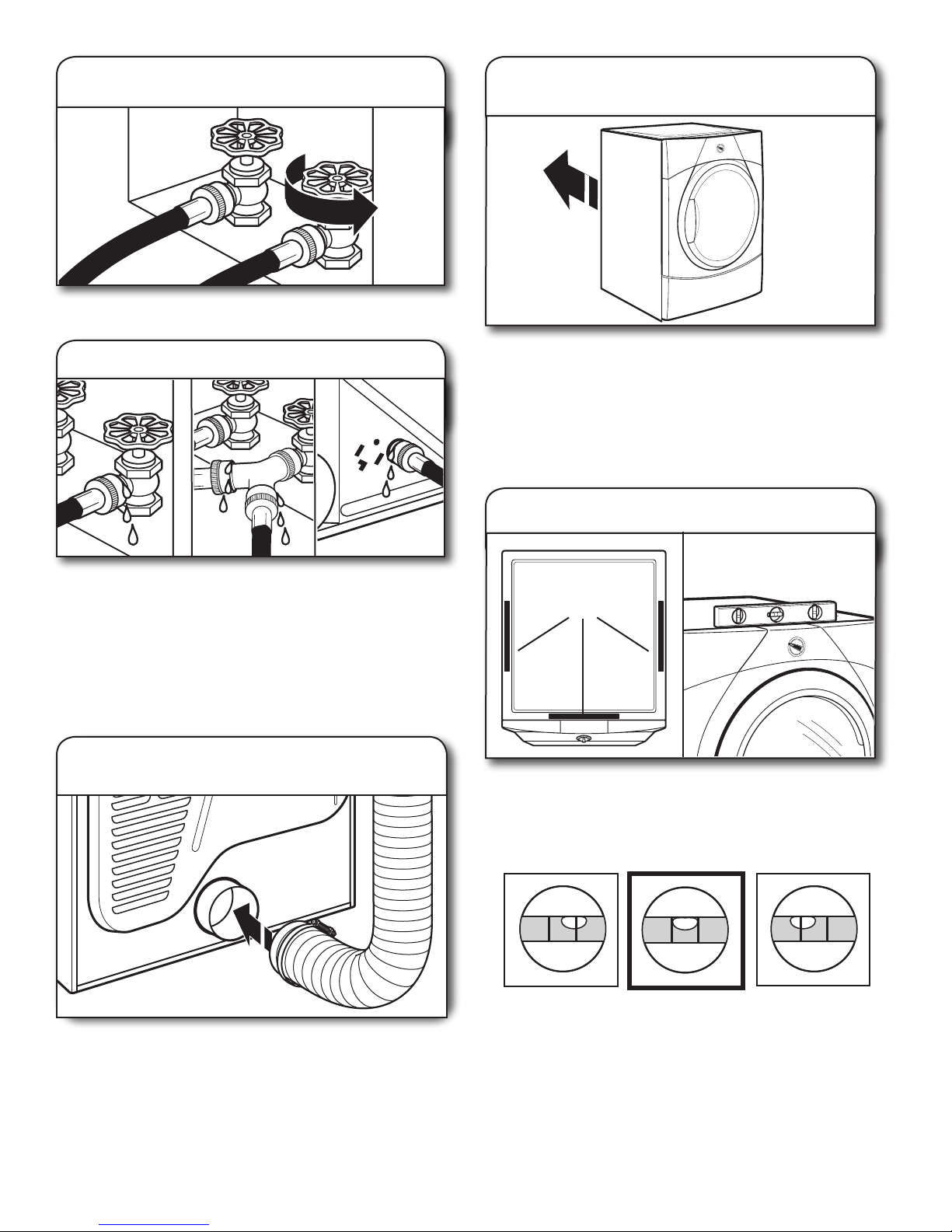

Turn on cold water faucet

Check that the water faucets are turned on.

Check for leaks

Move dryer to nal location

Move dryer to nal location. Avoid crushing or kinking vent. After dryer is in place, remove cardboard from under dryer.

LEVEL DRYER

Level Dryer

Place

level here

Check for leaks around “Y” connector, faucets, and hoses.

CONNECT VENT

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect vent to exhaust outlet in dryer. If connecting to existing vent, make sure vent is clean. Dryer vent must t over dryer exhaust outlet and inside exhaust hood. Check that vent is secured to exhaust hood with a 4" (102 mm) clamp.

Check levelness of dryer from side to side. Repeat from front to back.

NOTE: The dryer must be level for the moisture sensing system to operate correctly.

Not Level LEVEL Not Level

Page 16

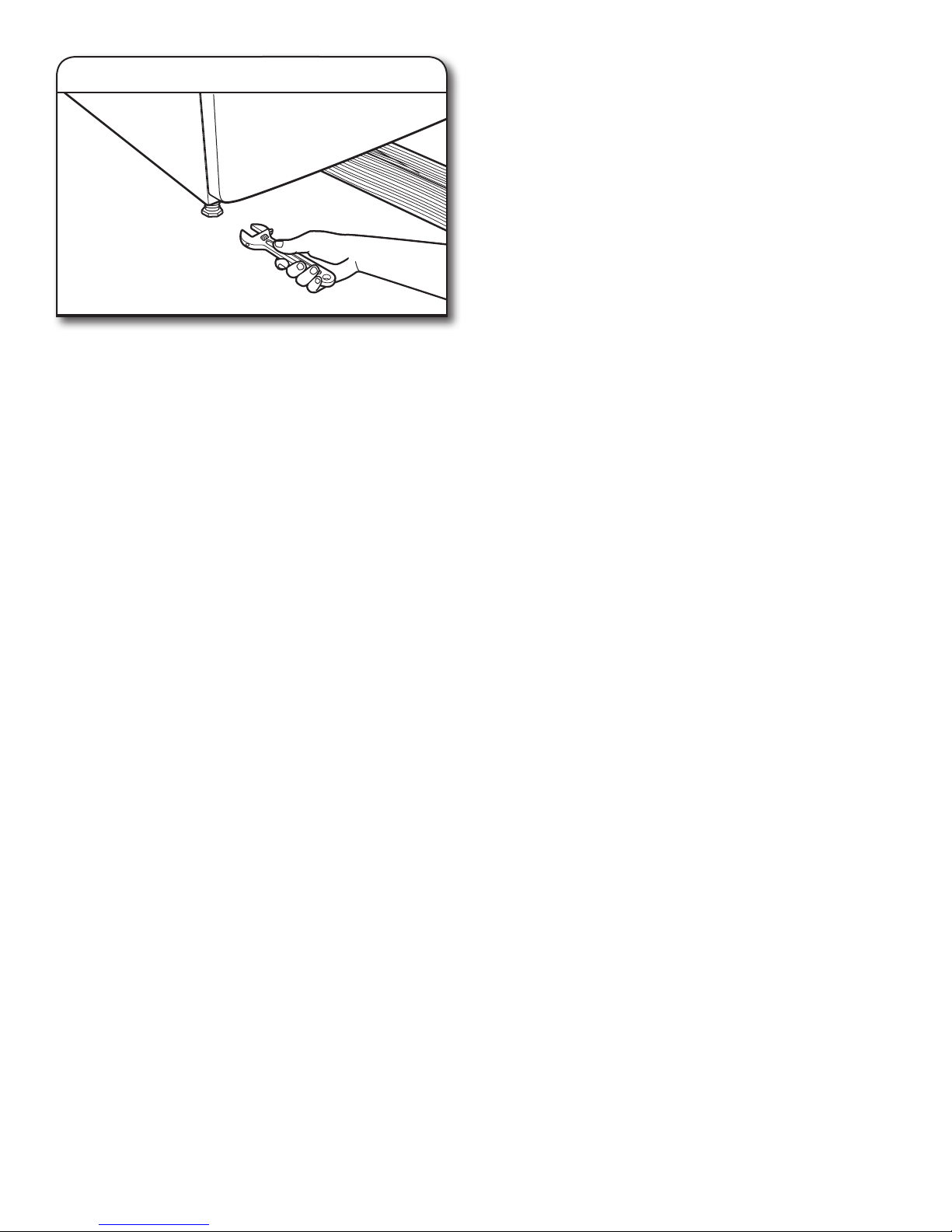

Adjust leveling legs

If dryer is not level, prop up using a wood block, use wrench to adjust legs up or down, and check again for levelness. Once legs are level, make sure all four legs are snug against the oor.

All Models:

Select a Timed Dry heated cycle, and start dryer. Do not

select Air Only Temperature setting.

If dryer will not start, check the following:

 •Controlsaresetinarunningor“On”position.

 •Startbuttonhasbeenpushedrmly.

 •Dryerispluggedintoanoutletand/orelectricalsupplyis

connected.  •Householdfuseisintactandtight,orcircuitbreakerhas

not tripped.

 •Dryerdoorisclosed.

This dryer automatically runs an installation diagnostic routine at the start of its rst cycle.

NOTE: You may notice an odor when dryer is rst heated. This

odor is common when heating element is rst used. The odor will go away.

COMPLETE INSTALLATION CHECKLIST

Check that all parts are now installed. If there is an extra

part, go back through steps to see what was skipped.

Check that you have all of your tools.

Dispose of/recycle all packaging materials.

Be sure the water faucets are on.

Check for leaks around “Y” connector, faucets, and hoses.

Check dryer’s nal location. Be sure vent is not crushed

or kinked.

Check that dryer is level. See “Level Dryer.”

Remove lm on console and any tape remaining on dryer.

Wipe dryer drum interior thoroughly with a damp cloth to

remove any dust.

Read “Dryer Use” in your Use and Care Guide.

If you live in a hard water area, use of a water softener is

recommended to control the buildup of scale through the water system in the dryer. Over time, the buildup of lime scale may clog different parts of the water system, which will reduce product performance. Excessive scale buildup may lead to the need for certain part replacement or repair.

Electric Models:

Plug into a grounded outlet.

DOOR REVERSAL

If you prefer to reverse the door swing on your dryer: A door reversal kit, Part Number W10277499, is available to order. For further information, see “Assistance or Service” section in your Use and Care Guide.

STACKING WASHER AND DRYER

If you prefer to stack your washer and dryer: A stack kit, Part Number 8572546 is available to order. For further information, see “Assistance or Service” section in your Use and Care Guide.

TROUBLESHOOTING

See the Use and Care Guide or visit our website and reference “Frequently Asked Questions” to possibly avoid the cost of a service call.

Gas Models:

Check that gas supply is on.

Check for leaks.

Page 17

SÉCURITÉ DE LA SÉCHEUSE

Page 18

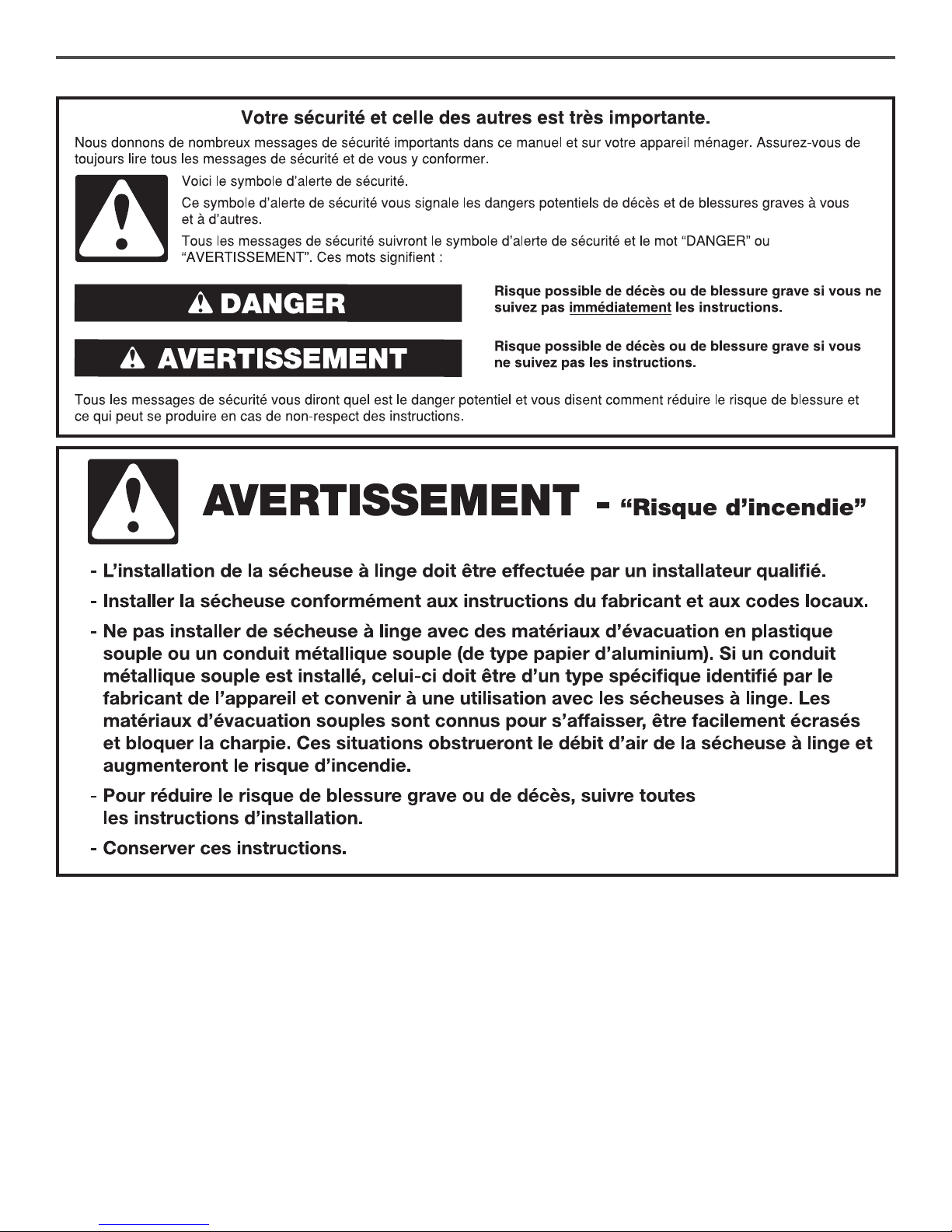

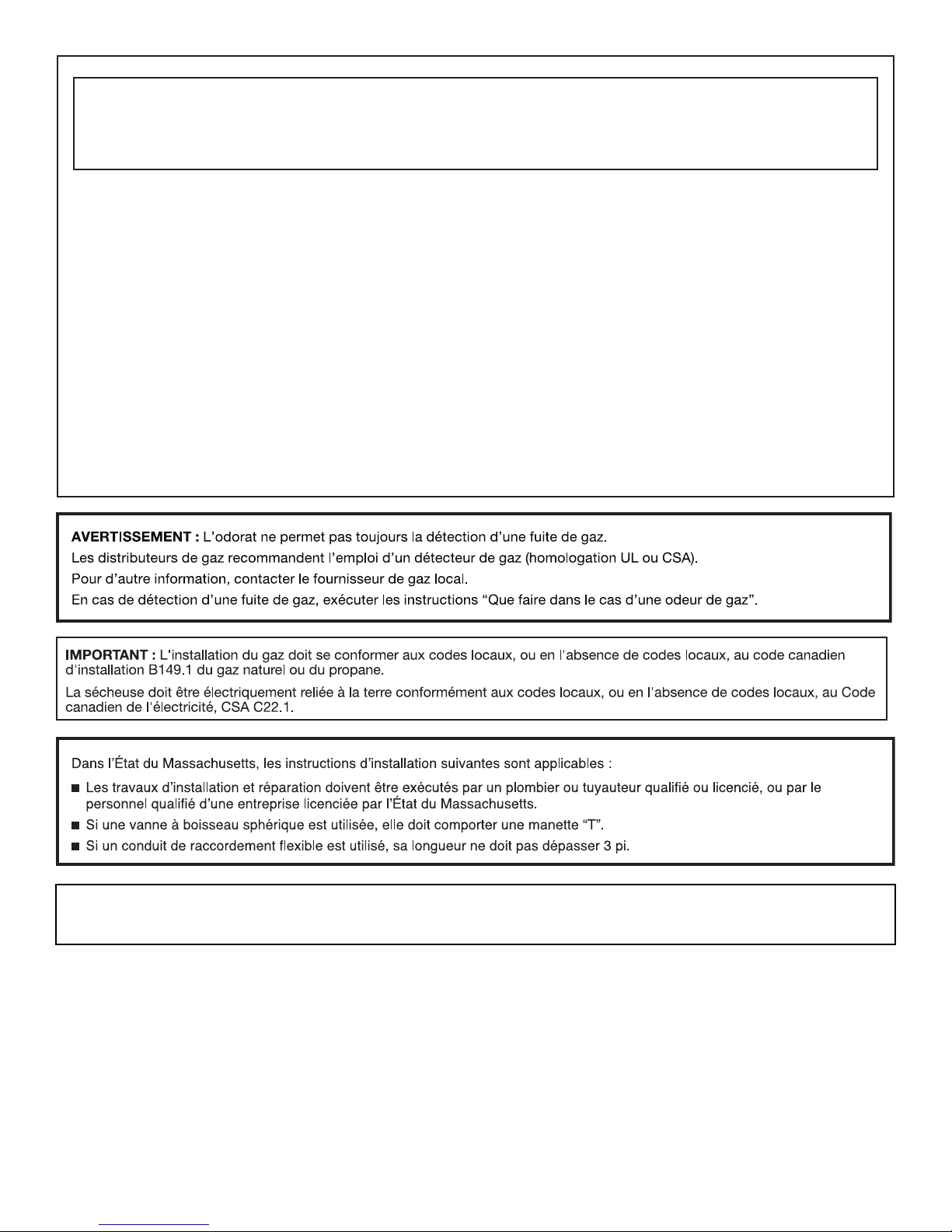

AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour éviter des dommages au produit, des blessures ou un décès.

– Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides

inflammablesàproximitéde cet appareil ou de tout autre appareil électroménager.

– QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

Ne pas tenter d’allumer un appareil.

•

Ne pas toucher àun commutateur électrique; ne pas utiliser le téléphone se trouvant

•

sur les lieux. Évacuer tous les gens de la pièce, de l’édifice ou du quartier.

•

Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses

•

instructions. À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

•

– L’installation et l’entretien doivent être effectués par un installateur qualifié, une

agence de service ou le fournisseur de gaz.

IMPORTANT : En jetant ou en enregistrant votre vieille sécheuse de vêtements, retirez la porte.

Page 19

EXIGENCES D’INSTALLATION

OUTILLAGE ET PIÈCES

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation.

Outils nécessaires pour toutes les installations :

Outils nécessaires aux installations au gaz :

Tournevis à lame plate Tournevis Phillips n° 2

Pince à dénuder les ls (pour les installations à raccordement direct)

Tourne-écrou de 1/4"

(recommandé)

Cisaille de ferblantier (pour l’installation d’un nouveau conduit)

Brides de serrage pour conduit d’évacuation

Clé à tuyau de 8" ou 10"

Composé d’étanchéité

des raccords letés – résistant au gaz propane

Clé à molette de 8" ou 10" (pour le raccordement au gaz)

Pièces fournies (tous les modèles)

Pieds de nivellement (4)

Pièces fournies (modèles à vapeur) :

Mètre-ruban

Niveau

Clé à molette avec ouverture jusqu’à 1" (25 mm) ou clé à douille à tête hexagonale

Pince

Pistolet à calfeutrage et composé de calfeutrage (pour l’installation d’un nouveau conduit d’évacuation)

Couteau utilitaire

Connecteur en “Y” Tuyau d’alimentation court

Tuyau d’alimentation long

Le sachet de pièces se trouve dans le tambour de la sécheuse. Vérier que toutes les pièces sont présentes.

REMARQUE : Ne pas utiliser les pieds de nivellement si la sécheuse doit être installée sur un piédestal.

Rondelle de caoutchouc

Équipement facultatif : (Non fourni avec la sécheuse)

Se référer au Guide d’utilisation et d’entretien pour des renseignements sur les accessoires disponibles pour la sécheuse.

Page 20

Pièces nécessaires : (Non fourni avec la sécheuse)

27"

29"

Consulter les codes locaux. Vérier l’alimentation électrique et le circuit d’évacuation existants. Voir “Spécications électriques” et “Exigences concernant l’évacuation” avant d’acheter les pièces.

Vérier les exigences des codes. Certains codes limitent ou n’autorisent pas l’installation des sécheuses dans un garage, un placard, une maison mobile ou une chambre à coucher. Contacter l’inspecteur en bâtiment local.

EXIGENCES D’EMPLACEMENT

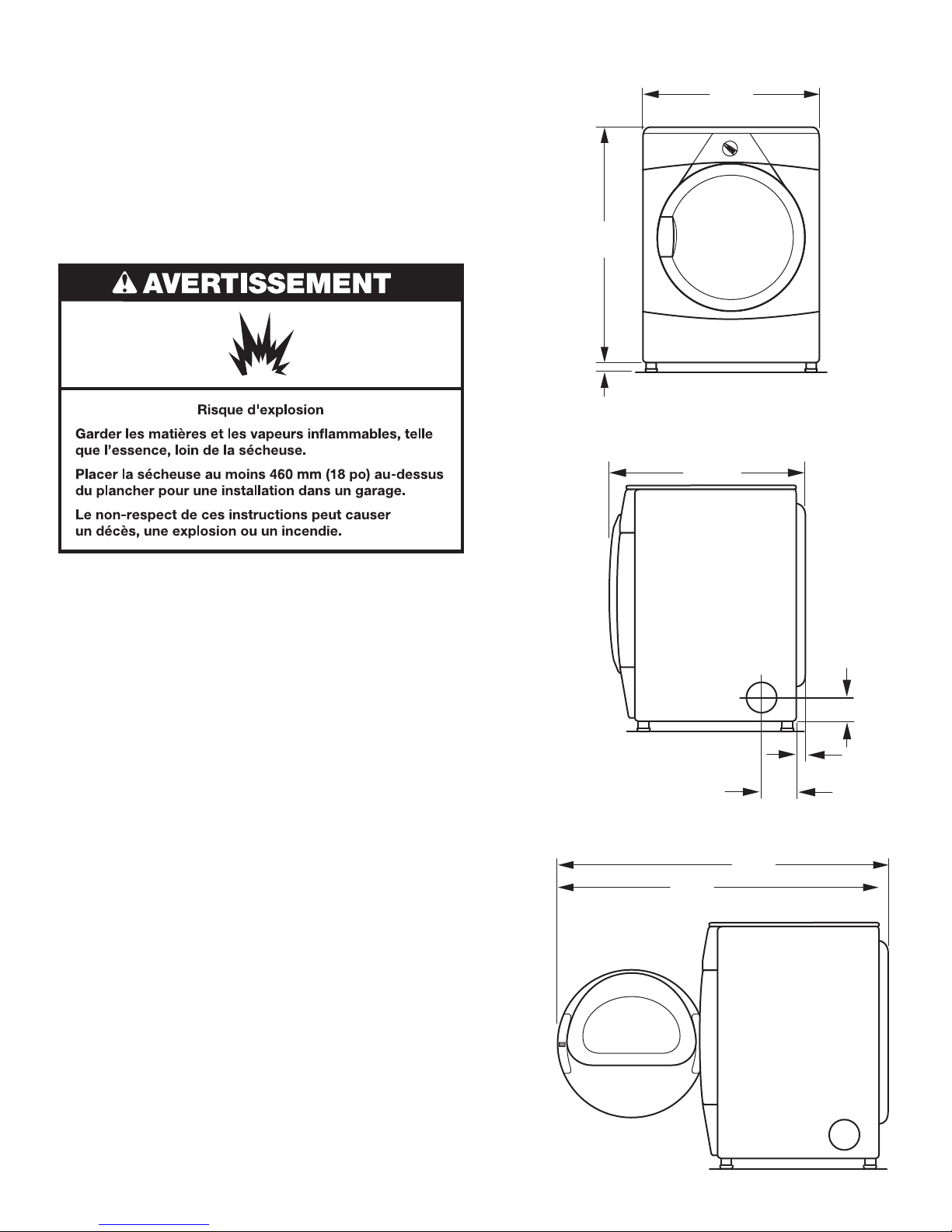

DIMENSIONS DE LA SÉCHEUSE

Vue de face :

(686 mm)

/8"

(899 mm)

(25 mm)

Vue latérale :

(736 mm)

Il vous faudra :

■ Un emplacement permettant une évacuation appropriée.

Voir “Exigences concernant l’évacuation”.

■ Si on utilise un cordon d’alimentation, une prise électrique

avec liaison à la terre située à moins de 2 pi (610 mm) de l’un des côtés de la sécheuse. Voir “Spécications électriques”.

■ Le plancher doit supporter le poids de la sécheuse de

200 lb (90,7 kg). Il faut également prendre en compte le poids des appareils ménagers voisins.

■ Des robinets d’eau froide situés à 4 pi (1,2 m) maximum

des valves de remplissage, et une pression d’eau de 20 à 100 lb/po² (137,9 à 689,6 kPa). L’alimentation en eau de la laveuse peut être utilisée avec le connecteur en “Y” et le tuyau court (si nécessaire) fournis.

■ 20 à 100 lb/po² (138 à 690 kPa) pour un rendement optimal.

■ Un plancher de niveau ayant une pente maximale de

1" (25 mm) sous l’ensemble de la sécheuse. Si la pente est supérieure à 1" (25 mm), installer un ensemble de pieds d’extension pour sécheuse, pièce n° 279810. Si la sécheuse n’est pas d’aplomb, le linge peut ne pas culbuter convenablement, et les programmes automatiques commandés par détecteur peuvent ne pas fonctionner correctement.

■ Pour l’installation dans un garage, placer la sécheuse

à au moins 18" (460 mm) au-dessus du sol. En cas d’utilisation d’un piédestal, il faudra 18" (460 mm) jusqu’au fond de la sécheuse.

Pour chaque aménagement, prévoir davantage d’espace pour faciliter l’installation et l’entretien; des espacements pour les appareils voisins, les murs, les portes et les plinthes. L’espace doit être assez grand pour ouvrir complètement la porte. Ajouter un espacement sur tous les côtés de la sécheuse pour réduire le transfert du bruit. Si une porte de placard ou une porte à claire-voie est installée, des ouvertures de ventilation en haut et en bas sont nécessaires.

Vue porte ouverte :

Left or

Évacuation

right side

à la gauche ou

exhaust

au côté droit

/8"

(174 mm)

(1238 mm)

471/8"

(1197 mm)

/2"

(89 mm)

/8"

(41 mm)

/8"

Page 21

Vue arrière :

/4"

(159 mm)

Installation dans un placard (sécheuse seulement) :

Électrique

Electric

/8"

(715 mm)

/2"

(89 mm)

14"

(358 mm)

REMARQUE : La plupart des installations requièrent un espace minimum de 5" (127 mm) derrière la sécheuse pour le conduit d’évacuation avec coude. Voir “Exigences concernant l’évacuation”.

IMPORTANT : Ne pas faire fonctionner, installer ou remiser la sécheuse dans un endroit où elle sera exposée à l’eau, aux intempéries ou à des températures inférieures à 45° F (7° C). Des températures inférieures pourraient empêcher l’arrêt de la sécheuse à la n des programmes automatiques de détection, et causer des durées prolongées de séchage.

Espacement pour une installation dans un encastrement ou dans un placard

Toutes les dimensions indiquent le dégagement autorisé, avec un dégagement testé de 0" (0 mm) de chaque côté et à l’arrière.

(76 mm)

(102 mm)

recommandé

34" recommended

(864 mm)

18" min.

(457 mm)

(25 mm)

Installation dans un encastrement (sécheuse seulement) :

(178 mm)

18"

(460 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

■ Prévoir davantage d’espace pour faciliter l’installation et

l’entretien.

■ Un espace supplémentaire peut être requis pour les

moulures de porte et de plancher et pour les plinthes.

■ Un espace supplémentaire doit être envisagé de tous les

côtés de la sécheuse an de réduire le transfert de bruit.

■ Pour installation dans un placard avec porte, on doit prévoir

des ouvertures minimums d’entrée d’air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables.

■ Il faut aussi prendre en compte l’espace requis entre

les appareils voisins.

■ Aucun autre appareil utilisant un combustible ne doit être

installé dans le même placard.

(102 mm)

(25 mm)

Page 22

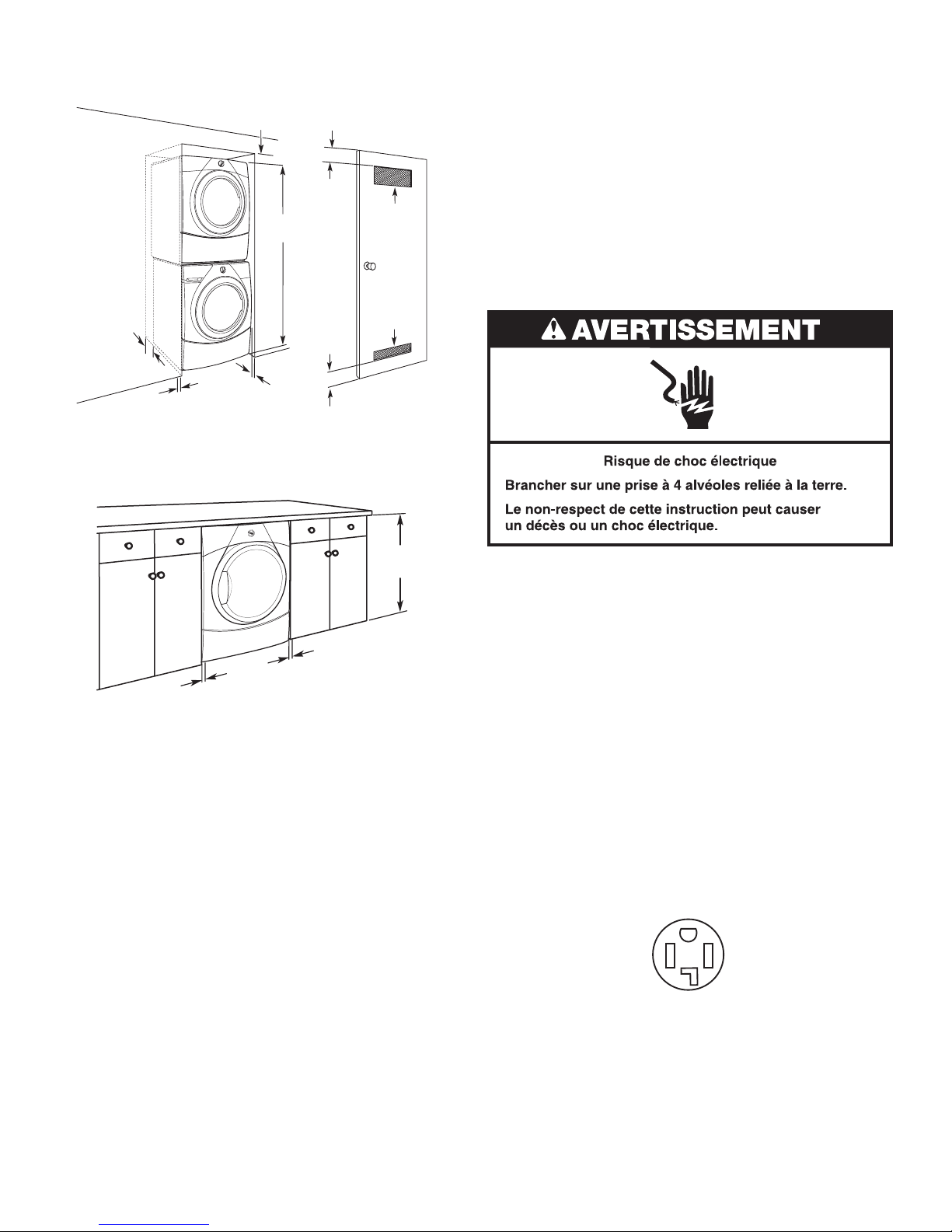

Installation dans un placard (laveuse et sécheuse superposées) :

(152 mm)

/2"

(140 mm)

71"

(1803 mm)

(76 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

Pour les installations en résidence mobile avec sécheuse à gaz :

■ Il est possible de commander un ensemble d’ancrage au sol

pour installation en résidence mobile, pièce numéro 346764. Pour plus d’informations, voir la section “Assistance ou service” dans le Guide d’utilisation et d’entretien.

RACCORDEMENT À L’ALIMENTATION ÉLECTRIQUE DE LA SÉCHEUSE ÉLECTRIQUE – CANADA SEULEMENT

SPÉCIFICATIONS ÉLECTRIQUES

(25 mm)

Installation sous comptoir personnalisée (sécheuse seulement) :

39" min.

(990 mm)

(25 mm)

REMARQUE : Certains modèles ne sont pas recommandés pour une installation sous comptoir.

Installation dans une maison mobile – exigences supplémentaires :

Cette sécheuse peut être installée dans une maison mobile. L’installation doit être conforme aux critères de la version la plus récente de la norme suivante des É.-U. : Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) ou de la Norme CAN/ CSA-Z240 MH.

C’est à l’utilisateur qu’incombe la responsabilité de :

■ Contacter un électricien qualié.

■ S’assurer que le raccordement électrique est adéquat

et conforme au Code canadien de l’électricité, C22.1 – dernière édition, et à tous les codes locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ L’appareil doit être alimenté uniquement par un circuit

monophasé de 120/240 V CA seulement, 60 Hz à 4 ls, sur un circuit séparé de 30 ampères, fusionné aux deux extrémités de la ligne. On recommande d’utiliser un fusible ou un disjoncteur temporisé. On recommande également que cet appareil soit alimenté par un circuit indépendant.

■ Cette sécheuse est équipée d’un cordon d’alimentation

homologué par la CSA International à introduire dans une prise murale standard 14-30R. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximité de l’emplacement dénitif de la sécheuse.

Critères à respecter pour une installation en résidence mobile :

Toutes les sécheuses :

■ Un système d’évacuation en métal qui peut être acheté

chez votre marchand. Pour plus de renseignements, voir la section “Assistance ou service” dans le Guide d’utilisation et d’entretien.

■ Il faut prendre des dispositions spéciales dans les maisons

mobiles pour l’apport d’air de l’extérieur dans la sécheuse. Les ouvertures (telles qu’une fenêtre à proximité) devraient être au moins deux fois plus grandes que l’ouverture de décharge de la sécheuse.

Prise murale à 4 ls (14-30R)

Lorsqu’on utilise un cordon d’alimentation de rechange, il est recommandé d’utiliser le cordon d’alimentation de rechange, pièce n° 9831317.

Pour plus de renseignements, consulter les numéros de service indiqués à la section “Assistance ou service” du Guide d’utilisation et d’entretien.

Page 23

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette sécheuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une che de branchement munie d'une broche de liaison à la terre. La che doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon :

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la sécheuse, consulter un électricien ou un technicien ou un personnel qualié. Ne pas modier la che de branchement fournie avec la sécheuse; si la che ne correspond pas à la conguration de la prise de courant, demander à un électricien qualié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

RACCORDEMENT D’UNE SÉCHEUSE À GAZ

SPÉCIFICATIONS ÉLECTRIQUES

AVERTISSEMENT

Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

■ L’appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 ou 20 ampères, protégé par fusible. On recommande l’emploi d’un fusible ou d’un disjoncteur temporisé. Il est recommandé de raccorder l’appareil sur un circuit distinct exclusif à cette sécheuse.

AVERTISSEMENT : Le raccordement incorrect de

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATIONS DE L’ALIMENTATION EN GAZ

AVERTISSEMENT

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par CSA International.

Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la

canalisation de gaz. En cas de connexion au gaz propane, demander à une

personne qualiée de s’assurer que la pression de gaz ne dépasse pas 330 mm (13 po) de la colonne d’eau.

Par personne qualiée, on comprend : le personnel autorisé de chauffage,

le personnel autorisé d’une compagnie de gaz, et le personnel d’entretien autorisé.

Le non-respect de ces instructions peut causer un décès, un explosion ou un incendie.

TYPE DE GAZ

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel. Sa conception est homologuée par CSA International pour l’alimentation au gaz de pétrole liquéé (propane ou butane), avec conversion appropriée.

Page 24

■ Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spécique qui alimente l’habitation. L’information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la sécheuse. Si ces renseignements ne correspondent pas au type de gaz disponible, contacter votre marchand ou composer les numéros de téléphone indiqués dans la section “Assistance ou service” du Guide d’utilisation et d’entretien.

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualié doit effectuer la conversion.

Ne pas entreprendre de convertir la sécheuse pour l’utilisation d’un gaz différent de celui indiqué sur la plaque signalétique sans d’abord consulter la compagnie de gaz.

CANALISATION DE GAZ

■ La canalisation doit comprendre un connecteur obturé

(letage NPT de 1/8" ou plus) accessible pour le raccordement de l’instrument de mesure, immédiatement en amont de la connexion d’alimentation en gaz de la sécheuse.

EXIGENCES CONCERNANT LE RACCORDEMENT AU GAZ

■ Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre

le connecteur de gaz exible et la conduite de gaz de la sécheuse, tel que nécessaire pour éviter le pincement.

■ Utiliser uniquement un composé d’étanchéité des

tuyauteries. Ne pas utiliser de ruban TEFLON®†.

■ On doit raccorder la sécheuse à la canalisation de gaz

à l’aide d’un connecteur de gaz exible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.

CARACTÉRISTIQUES D’ALIMENTATION DU BRÛLEUR

Altitudes supérieures à 10 000 pieds (3 048 m) :

■ Si la sécheuse doit être utilisée à une altitude supérieure

à 10 000 pieds (3 048 m), on doit réduire de 4 % le débit thermique du brûleur indiqué sur la plaque signalétique pour chaque tranche de 1 000 pieds (305 m) d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■ La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de pression à des pressions plus élevées que 1/2 lb/po².

A. Connecteur de gaz exible de 3/8" B. Adaptateur de tuyau au joint conique de 3/8" C. Connecteur obturé (letage NPT de 1/8" ou plus) D. Canalisation de gaz (NPT de 1/2") E. Robinet d’arrêt du gaz

■ Un tuyau IPS de 1/2" est recommandé.

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux de cuivre ou d’aluminium homologués de 3/8" si les codes locaux et le fournisseur de gaz le permettent.

■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de grosseur différente.

■ Si la sécheuse a été convertie au gaz de pétrole liquéé, on

peut utiliser un tuyau en cuivre compatible au gaz de pétrole liquéé de 3/8". Si la longueur totale de la canalisation d’arrivée de gaz est supérieure à 20 pi (6,1 m), utiliser une plus grosse conduite.

REMARQUE : On doit utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz propane. Ne pas utiliser de ruban TEFLON®†.

■ La canalisation doit comprendre un robinet d’arrêt.

Aux États-Unis :

Un robinet d’arrêt individuel manuel doit être installé à six (6) pi (1,8 m) maximum de la sécheuse, conformément au Code national d’alimentation au gaz, ANSI Z223.1. L’emplacement doit être facile à atteindre pour ouvrir et fermer la sécheuse.

Au Canada :

Un robinet d’arrêt individuel manuel doit être installé conformément à la norme B149.1 du Code des installations au gaz naturel ou propane. On recommande que le robinet d’arrét manuel individuel soit installé à 6 pi (1,8 m) maximum de la sécheuse. Choisir l’emplacement d’installation du robinet d’arrêt pour qu’il soit facilement accessible pour les manoeuvres d’ouverture et fermeture.

CANALISATION D’ARRIVÉE DE GAZ DE LA SÉCHEUSE

■ La canalisation d’arrivée de gaz sortant à l’arrière de la

sécheuse est dotée d’un letage mâle de 3/8".

/2"

(38 mm)

*5 3/4"

*61/4"

(159 mm)

A. Conduit NPT de la sécheuse de 3/8"

* REMARQUE : Si la sécheuse est montée sur un piédestal,

prévoir 10" (254 mm) ou 15,5" (394 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz, en fonction du modèle de piédestal. Pour une installation dans un garage, prévoir 18" (460 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz.

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Page 25

L’ÉVACUATION

EXIGENCES CONCERNANT L’ÉVACUATION

REMARQUE : Lors de l’utilisation d’un système de décharge

existant, nettoyer et éliminer la charpie sur toute la longueur du système et veiller à ce que le clapet d’évacuation ne soit pas obstrué par une accumulation de charpie. Remplacer tout conduit de plastique ou d’aluminium par un conduit métallique rigide ou exible. Examiner les “Tableaux des systèmes d’évacuation” et, au besoin, apporter les modications nécessaires au système d’évacuation pour atteindre le meilleur rendement de séchage.

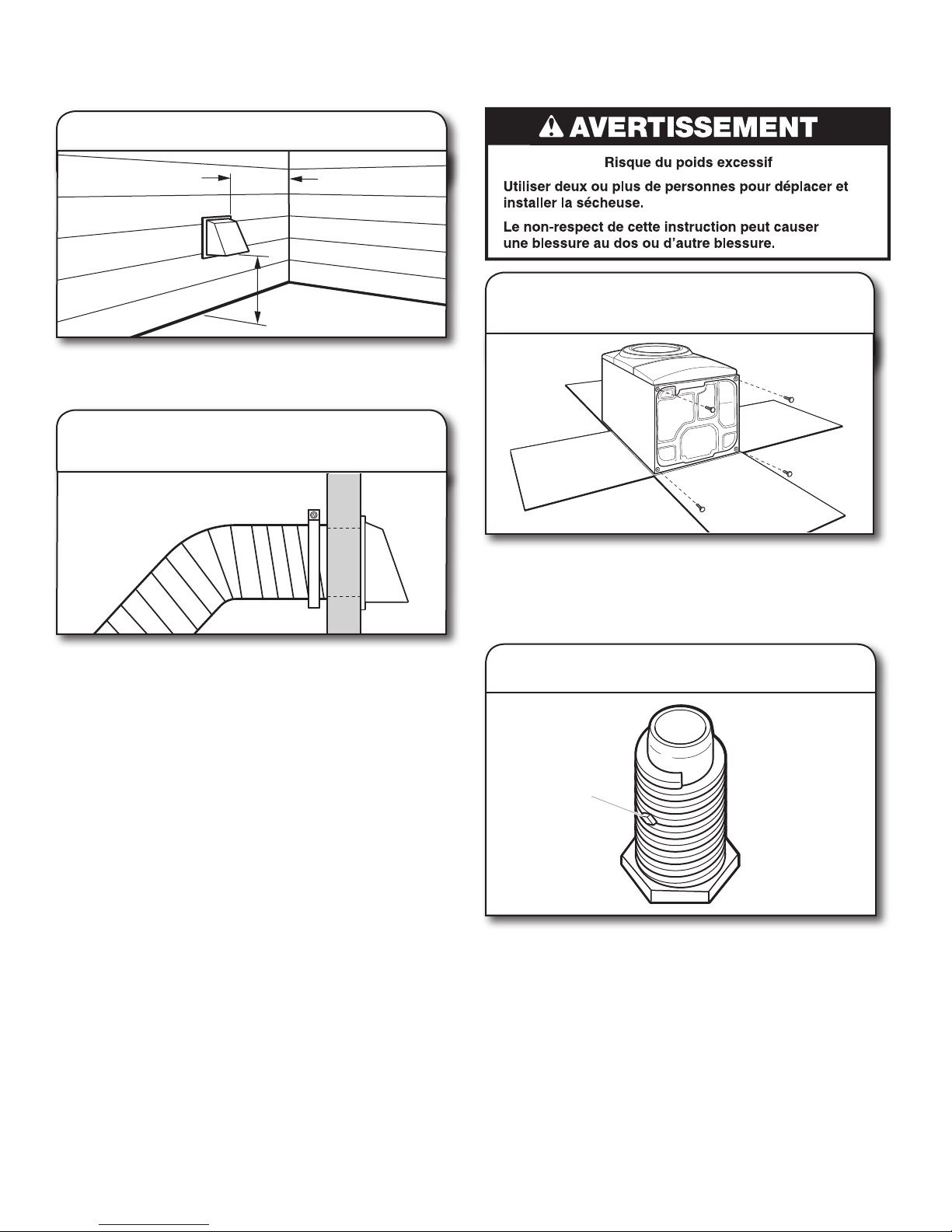

Clapets de décharge

■ Doit se situer à au moins 12" (305 mm) au-dessus du sol

ou de tout objet susceptible d’obstruer l’évacuation (par exemple eurs, roches, arbustes ou neige).

Styles recommandés :

AVERTISSEMENT : Pour réduire le risque d’incendie,

cette sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR

IMPORTANT : Respecter les dispositions de tous les codes

et règlements en vigueur. Le conduit d’évacuation de la sécheuse ne doit pas être connecté à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit en métal exible ou rigide doit être utilisé pour l’évacuation.

(102 mm)

Conduit d’évacuation en métal lourd de 4" (102 mm)

■ Utiliser un conduit d’évacuation en métal lourd

de 4" (102 mm) et des brides de serrage.

■ Ne pas utiliser de conduit de plastique ou en aluminium.

Conduit métallique rigide :

■ Recommandé pour une meilleure performance de séchage

et pour réduire les risques d’écrasement et de déformation.

Conduit métallique exible : (Acceptable uniquement

si accessible pour le nettoyage)

■ Doit être complètement déployé et supporté dans

l’emplacement nal de la sécheuse.

■ Enlever tout excès de conduit pour éviter tout affaissement

et déformation susceptible de réduire la capacité d’évacuation et le rendement.

■ Ne pas installer le conduit dans les cavités fermées des

murs, plafonds ou planchers.

■ La longueur totale ne doit pas excéder 7

/4 pi (2,4 m).

Clapet à persiennes

Clapet de type boîte

Styles acceptables :

Clapet incliné

Coudes :

■ Les coudes à 45° permettent une meilleure circulation de

l’air que les coudes à 90°.

Meilleur Bon

Page 26

Brides de serrage :

■ Utiliser des brides de serrages pour sceller toutes les

jointures.

■ Le conduit d’évacuation ne doit pas être connecté ou xé

avec des vis ou avec tout autre dispositif de serrage qui se prolonge à l’intérieur du conduit et où la charpie risque de s’accrocher. Ne pas utiliser de ruban adhésif pour conduit.

Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture, papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes de santé.

On peut se procurer les produits d’évacuation auprès du marchand. Pour plus de renseignements, voir la section “Assistance ou service” dans le Guide d’utilisation et d’entretien.

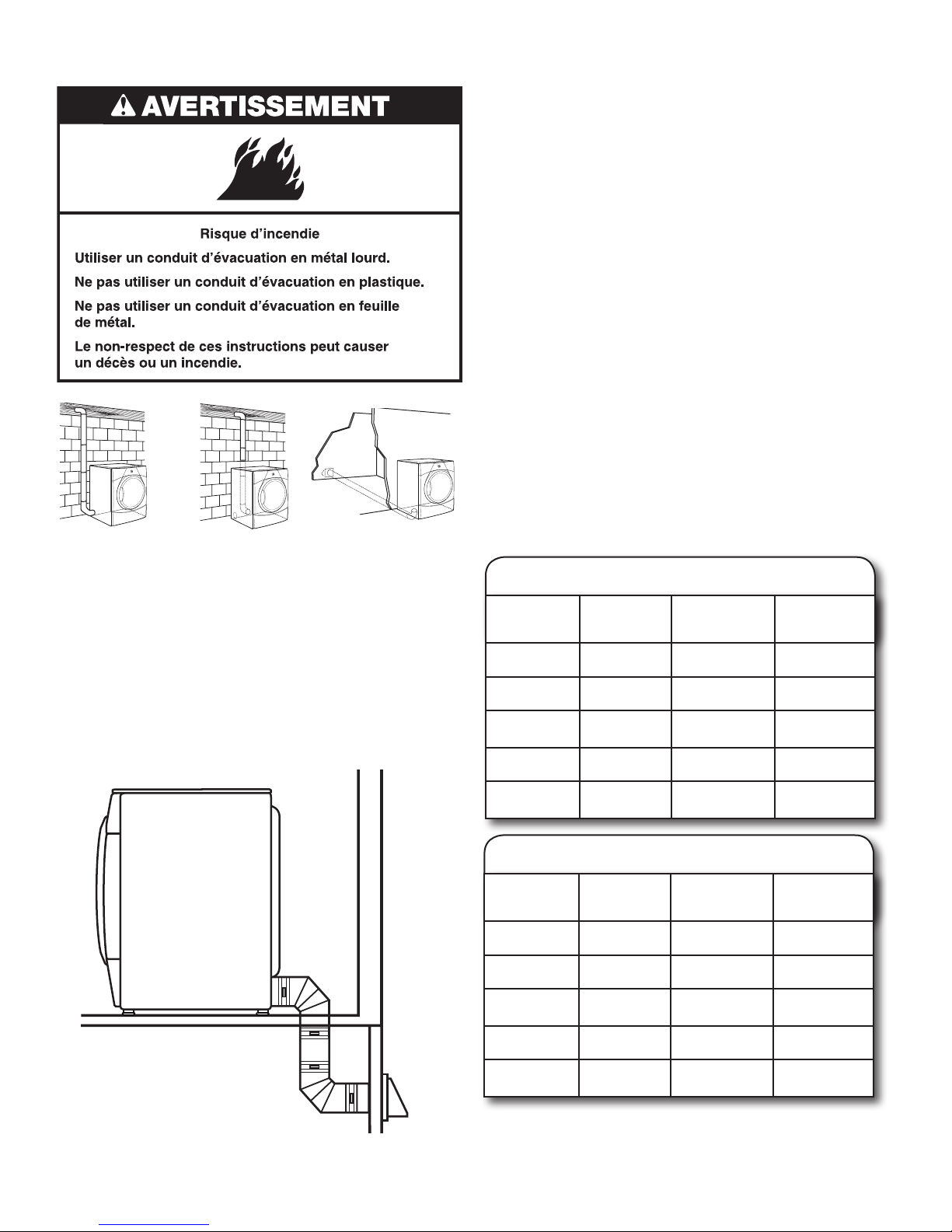

Autres installations où le dégagement est réduit

Il existe de nombreux systèmes d’évacuation. Choisir le système qui convient le mieux à votre installation. L’illustration indique deux installations à dégagement réduit. Voir les instructions du fabricant.

Installation au-dessus de la sécheuse

(également disponible avec un coude décalé)

PLANIFICATION DU SYSTÈME D’ÉVACUATION

Installations d’évacuations recommandée :

Les installations typiques consistent à acheminer le conduit d’évacuation à l’arrière de la sécheuse. D’autres installations sont possibles.

Raccordement standard d’évacuation par l’arrière

Installation de périscope

Page 27

Installations d’evacuation facultatives :

Si vous préférez, cette sécheuse peut être convertie pour évacuer par le côté droit, le côté gauche (tous les modèles, sauf WGD9051Y) ou par le bas. Contactez votre revendeur local pour convertir la sécheuse. Utiliser la trousse d’évacuation à 4 voies pièce n° W10470674.

REMARQUE : Pour le modèle WGD9051Y uniquement, ne pas

installer le conduit d’évacuation sur le côté gauche.

Dispositions spéciales pour les maisons mobiles :

Le système d’évacuation doit être solidement xé à une section non combustible de la structure de la maison mobile et ne doit pas se terminer en dessous de celle-ci. Acheminer le conduit d’évacuation vers l’extérieur.

Déterminer l’itinéraire d’acheminement du conduit :

■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera

le plus direct et le plus rectiligne.

■ Planier l’installation de façon à introduire un nombre minimal

de coudes et de changements de direction.

■ Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

■ Plier le conduit graduellement pour éviter de le déformer.

■ Utiliser le moins possible de changements de direction à 90°.

Déterminer la longueur du conduit et le nombre de coudes nécessaires pour une performance optimale de séchage :

■ Utiliser les “Tableaux des systèmes d’évacuation” suivant

pour déterminer le type de matériel d’évacuation et les combinaisons de hotte acceptables.

REMARQUE : Ne pas utiliser de conduits de longueur supérieure à la valeur spéciée dans les “Tableaux des systèmes d’évacuation”. Si la longueur du circuit est supérieure à la valeur spéciée dans le tableau, on observera:

■ Un cycle de vie réduit de la sécheuse.

■ Une réduction du rendement, avec temps de séchage plus

longs et une plus grande consommation d’énergie.

Les “Tableaux des systèmes d’évacuation” fournissent les exigences d’évacuation qui vous aideront à atteindre la meilleure performance de séchage.

Tableau des systèmes d’évacuation standard

Nombre de

coudes à 90°

Type de conduit

d’évacuation

Métallique

rigide

Métallique

rigide

Métallique

rigide

Métallique

rigide

Métallique

rigide

Clapets de

type boîte/à

persiennes

64 pi (20 m)

54 pi (16,5 m)

44 pi (13,4 m)

35 pi (10,7 m)

27 pi (8,2 m)

Clapets inclinés

58 pi (17,7 m)

48 pi (14,6 m)

38 pi (11,6 m)

29 pi (8,8 m)

21 pi (6,4 m)

Installation du système d’évacuation en résidence mobile

Tableau des systèmes d’évacuation longues*

Nombre de

coudes à 90°

*Modèle WGD9051Y seulement. REMARQUE : Les installations d’évacuation par le côté ou par

le bas comportent un changement de direction à 90º à l’intérieur de la sécheuse. Pour établir la longueur maximale du conduit, ajouter un changement de direction à 90º au tableau.

Type de conduit

d’évacuation

Métallique

rigide

Métallique

rigide

Métallique

rigide

Métallique

rigide

Métallique

rigide

Clapets de

type boîte/à

persiennes

130 pi (39,6 m)

125 pi (38,1 m)

115 pi (35,1 m)

106 pi (32,3 m)

98 pi (29,9 m)

Clapets inclinés

129 pi (39,3 m)

119 pi (36,3 m)

109 pi (33,2 m)

100 pi (30,5 m)

92 pi (28,0 m)

Page 28

INSTALLATION DU CIRCUIT

12" min.

(305 mm)

12" min.

(305 mm)

D’ÉVACUATION

Installer le clapet d’évacuation

Installer un clapet d’évacuation et calfeutrer l’ouverture

murale à l’extérieur autour du clapet d’évacuation.

Raccorder le conduit d’évacuation

au clapet

INSTALLATION DES PIEDS DE NIVELLEMENT

Préparer la sécheuse pour

les pieds de nivellement

Le conduit doit se trouver par dessus le clapet d’évacuation. Fixer ensemble le conduit et le clapet avec une bride de 4" (102 mm). Acheminer le conduit d’évacuation jusqu’à l’emplacement de la sécheuse, utiliser l’itinéraire le plus rectiligne possible. Éviter les changements de direction à 90º. Utiliser des brides de serrage pour sceller toutes les jointures. Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres dispositifs de xation qui se prolongeraient à l’intérieur du conduit pour sécuriser l’évacuation, car la charpie pourrait s’y accrocher.

Pour ne pas endommager le plancher, utiliser une grande pièce de carton de l’emballage de la sécheuse; la placer sous tout le bord arrière de la sécheuse. Saisir fermement la sécheuse par la caisse (non par le panneau de commande) et incliner soigneusement la sécheuse sur le carton.

2. Visser dans les pieds de nivellement

symbole

diamond marking

de losange

Examiner les pieds de nivellement, trouver le symbole de losange. Introduire manuellement les vis des pieds dans les trous pour pieds, utiliser une clé à molette pour visser les pieds jusqu’à ce que le symbole de losange ne soit plus visible.

À présent, redresser la sécheuse et la placer sur ses pieds. Faire glisser la sécheuse jusqu’à ce qu’elle se trouve à proximité de son emplacement nal. Laisser sufsamment d’espace pour connecter l’électricité et le conduit d’évacuation.

Page 29

RACCORDEMENT AU GAZ

Raccorder l’alimentation en gaz

à la sécheuse

Robinet d’arrêt du gaz ouvert

Robinet fermé

Robinet ouvert

Raccord

mâle

conique

Retirer le capuchon rouge de la canalisation de gaz. À l’aide d’une clé pour serrer, raccorder l’alimentation en gaz à la sécheuse. Utiliser un composé d’étanchéité des tuyauteries sur tous les letages des raccords mâles non coniques. Si on utilise un conduit métallique souple, veiller à ce qu’il ne soit pas pincé.

REMARQUE : Pour les raccordements au propane, on doit utiliser un composé d’étanchéité résistant à l’action du propane. Ne pas utiliser de ruban adhésif TEFLON ®†.

Préparer la connexion

Raccord

mâle non

conique

des raccords de tuyauterie

Ouvrir le robinet d’arrêt de la canalisation d’alimentation; le robinet est ouvert lorsque la manette est parallèle à la canalisation de gaz. Vérier ensuite tous les raccordements en les badigeonnant d’une solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique la présence d’une fuite. Réparer toute fuite éventuelle.

RACCORDEMENT DU TUYAU D’ARRIVÉE D’EAU

Pour les modèles à fonctionnement sans vapeur, passer directement à la section “Conduit d’évacuation” page 31.

La sécheuse doit être connectée au robinet d’eau froide à l’aide des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux usagés.

Fermer l’eau froide; retirer et

remplacer le joint de caoutchouc

A. Raccord exible de gaz

de 3/8"

B. Conduit de la sécheuse

de 3/8"

On doit utiliser une combinaison de raccords de tuyauterie pour raccorder la sécheuse à l’alimentation en gaz existante. L’illustration présente un raccordement recommandé. Le raccordement peut varier selon le type, la taille et l’emplacement de la canalisation d’alimentation.

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

C. Coude de 3/8" par 3/8" D. Adaptateur entre le conduit

et le joint conique de 3/8"

Fermer le robinet d’eau froide et ôter le tuyau d’alimentation

de la laveuse.

Vérier que le joint de caoutchouc se trouve dans le raccord

en “Y”. Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau et le remplacer par le nouveau joint de caoutchouc fourni.

Page 30

Fixer le tuyau court et le raccord

en “Y”

Fixer le long tuyau au raccord

en “Y” et serrer les raccords

Fig. A

Si l’on a assez d’espace, xer l’extrémité femelle en laiton du raccord en “Y” au robinet d’eau froide. Voir gure A.

Si le raccord en “Y” ne peut être xé directement au robinet d’eau froide, on doit utiliser le tuyau court. Voir gure B. Fixer le tuyau court au robinet d’eau froide. Visser le raccord à la main pour qu’il repose sur le robinet. Puis xer le raccord en “Y” à l’extrémité mâle en laiton du tuyau court. Visser le raccord à la main pour qu’il repose sur le connecteur.

Serrer les raccords

Fig. B

L’une des extrémités du tuyau long comporte un treillis métallique à l’intérieur du raccord. Fixer cette extrémité au connecteur en “Y”. Fixer le tuyau d’alimentation en eau froide de la laveuse à l’autre extrémité du raccord en “Y”. Visser le raccord à la main pour qu'il repose sur le connecteur. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Fixer le long tuyau à l’électrovanne

de remplissage de la sécheuse et serrer les raccords

Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Fixer l’autre extrémité du long tuyau à l’électrovanne située au bas du panneau arrière de la sécheuse. Visser le raccord à la main jusqu’à ce qu’il repose sur le connecteur de l’électrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Page 31

Ouvrir le robinet d’eau froide

Vérier que les robinets d’eau sont ouverts.

Recherche de fuites

Déplacer la sécheuse à son

emplacement nal

Placer la sécheuse à son emplacement nal. Éviter d’écraser ou de déformer le conduit d’évacuation. Une fois que la sécheuse est à son emplacement dénitif, ôter le carton du dessous de la sécheuse.

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE

Régler l’aplomb de la sécheuse

Vérier qu’il n’y a pas de fuites autour du raccord en “Y”, du robinet et des tuyaux.

RACCORDEMENT DU CONDUIT D’ÉVACUATION

Raccorder le conduit d’évacuation

à la bouche d’évacuation

Place

Placer le niveau ici

level here

Vérier l’aplomb de la sécheuse d’un côté à l’autre. Répéter l’opération de l’avant vers l’arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que le système de détection d’humidité fonctionne correctement.

Pas d’aplomb D’APLOMB Pas d’aplomb

À l’aide d’une bride de serrage de 4" (102 mm), relier le conduit d’évacuation à la bouche d’évacuation de la sécheuse. Si on utilise le conduit d’évacuation existant, s’assurer qu’il est propre. Le conduit d’évacuation de la sécheuse doit être xé par-dessus la bouche d’évacuation de la sécheuse, et à l’intérieur du clapet d’évacuation. Vérier que le conduit d’évacuation est xé au clapet d’évacuation à l’aide d’une bride de serrage de 4" (102 mm).

Page 32

Ajuster les pieds de nivellement

Si la sécheuse n’est pas d’aplomb, la relever à l’aide d’un bloc de bois, utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérier à nouveau si elle est d’aplomb. Une fois que les pieds sont d’aplomb, s’assurer que les quatre pieds sont solidement appuyés contre le sol avant de les serrer.

ACHEVER L’INSTALLATION – LISTE DE VÉRIFICATION

Vérier que toutes les pièces sont maintenant installées.

S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

Vérier la présence de tous les outils.

Éliminer/recycler les matériaux d’emballage.

Vérier que les robinets d’eau sont ouverts.

Vérier qu’il n’y a pas de fuites autour du raccord en “Y”,

du robinet et des tuyaux.

Vérier l’emplacement dénitif de la sécheuse. S’assurer

que le conduit d’évacuation n’est pas écrasé ou déformé.

Vérier que la sécheuse est d’aplomb. Voir “Réglage de

l’aplomb de la sécheuse”.

Retirer la pellicule sur le panneau de commande et tout

ruban adhésif resté sur la sécheuse.

Essuyer soigneusement l’intérieur du tambour de la

sécheuse avec un chiffon humide pour éliminer toute trace de poussière.

Lire la section “Utilisation de la sécheuse” dans le Guide

d’utilisation et d’entretien.

Si l’on réside dans une région où l'eau est dure, l’emploi

d’un adoucisseur d’eau est recommandé pour contrôler l’accumulation de tartre dans le circuit d’eau de la sécheuse. Avec le temps, l’accumulation de tartre peut obstruer différentes parties du circuit d’eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de remplacer ou de réparer certains composants.

Modèles électriques :

Brancher sur une prise reliée à la terre.

Modèles à gaz :

S’assurer que l’alimentation en gaz est ouverte.

Vérier qu’il n’y a pas de fuites.

Tous les modèles :

Sélectionner un programme de séchage minuté avec chaleur

et mettre la sécheuse en marche. Ne pas sélectionner le réglage de température Air Only (air seulement).

Si la sécheuse ne démarre pas, vérier ce qui suit :

 •Lescommandessontplacéesdansunfonctionnement

ou la position de “ON”.

 •LeboutonStart(miseenmarche)aétéenfoncé 

fermement.

 •Lasécheuseestbranchéedansunepriseet/ou 

l’alimentation électrique est branchée.  •Lesfusiblesdudomicilesontintactsetserrés;

le disjoncteur n’est pas déclenché.

 •Laportedelasécheuseestfermée.

Cette sécheuse démarre automatiquement une procédure de diagnostic au début du premier programme.

REMARQUE : Il est possible que la sécheuse dégage une

odeur lors du chauffage initial. Cette odeur est normale lorsque l’élément chauffant est utilisé pour la première fois. L’odeur disparaîtra.

INVERSION DE LA PORTE

Si vous préférez inverser le sens d’ouverture de la porte de la sécheuse : Une trousse d’inversion des portes, pièce n° W10277499, peut être commandée. Pour plus de renseignements, voir la section “Assistance ou Service” dans le Guide d’utilisation et d’entretien.

LAVEUSE ET SÉCHEUSE SUPERPOSÉES :

Si vous préférez superposer votre laveuse et votre sécheuse : Il est possible de commander un nécessaire de superposition numéro 8572546. Pour plus de renseignements, voir a section “Assistance ou Service” dans le Guide d’utilisation et d’entretien.

DÉPANNAGE

Voir le Guide d’utilisation et d’entretien ou consulter notre site Web et la “Foire aux questions” pour tenter d’éviter le coût d’une intervention de réparation.

W10443045B W10443046B-SP

Printed in U.S.A.

Imprimé aux É.-U.

02/12
