Page 1

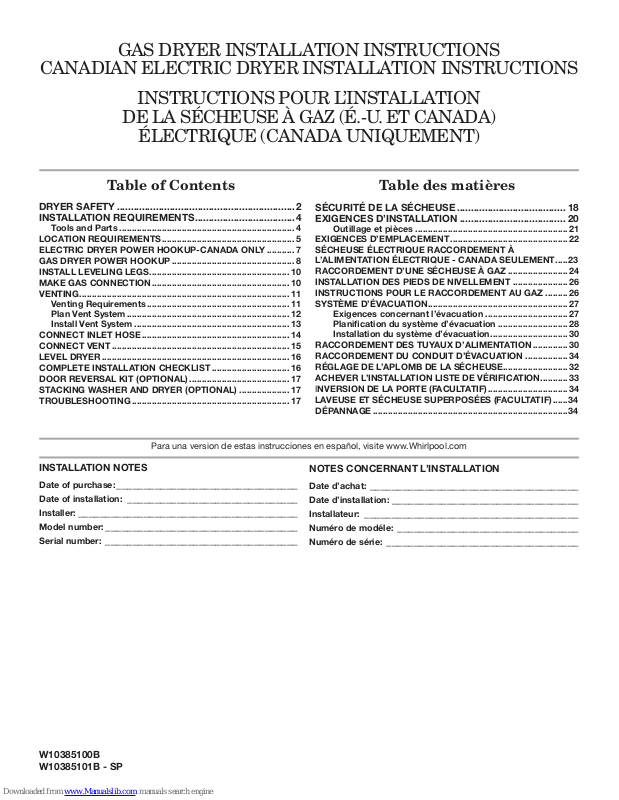

GAS DRYER INSTALLATION INSTRUCTIONS

CANADIAN ELECTRIC DRYER INSTALLATION INSTRUCTIONS

INSTRUCTIONS POUR L’INSTALLATION

DE LA SÉCHEUSE À GAZ (É.-U. ET CANADA)

ÉLECTRIQUE (CANADA UNIQUEMENT)

Table of Contents

DRYER SAFETY ................................................................2

INSTALLATION REQUIREMENTS ....................................4

Tools and Parts ...................................................................... 4

LOCATION REQUIREMENTS ..................................................... 5

ELECTRIC DRYER POWER HOOKUP-CANADA ONLY ........... 7

GAS DRYER POWER HOOKUP ................................................. 8

INSTALL LEVELING LEGS ........................................................ 10

MAKE GAS CONNECTION ....................................................... 10

VENTING .................................................................................... 11

Venting Requirements ......................................................... 11

Plan Vent System ................................................................. 12

Install Vent System .............................................................. 13

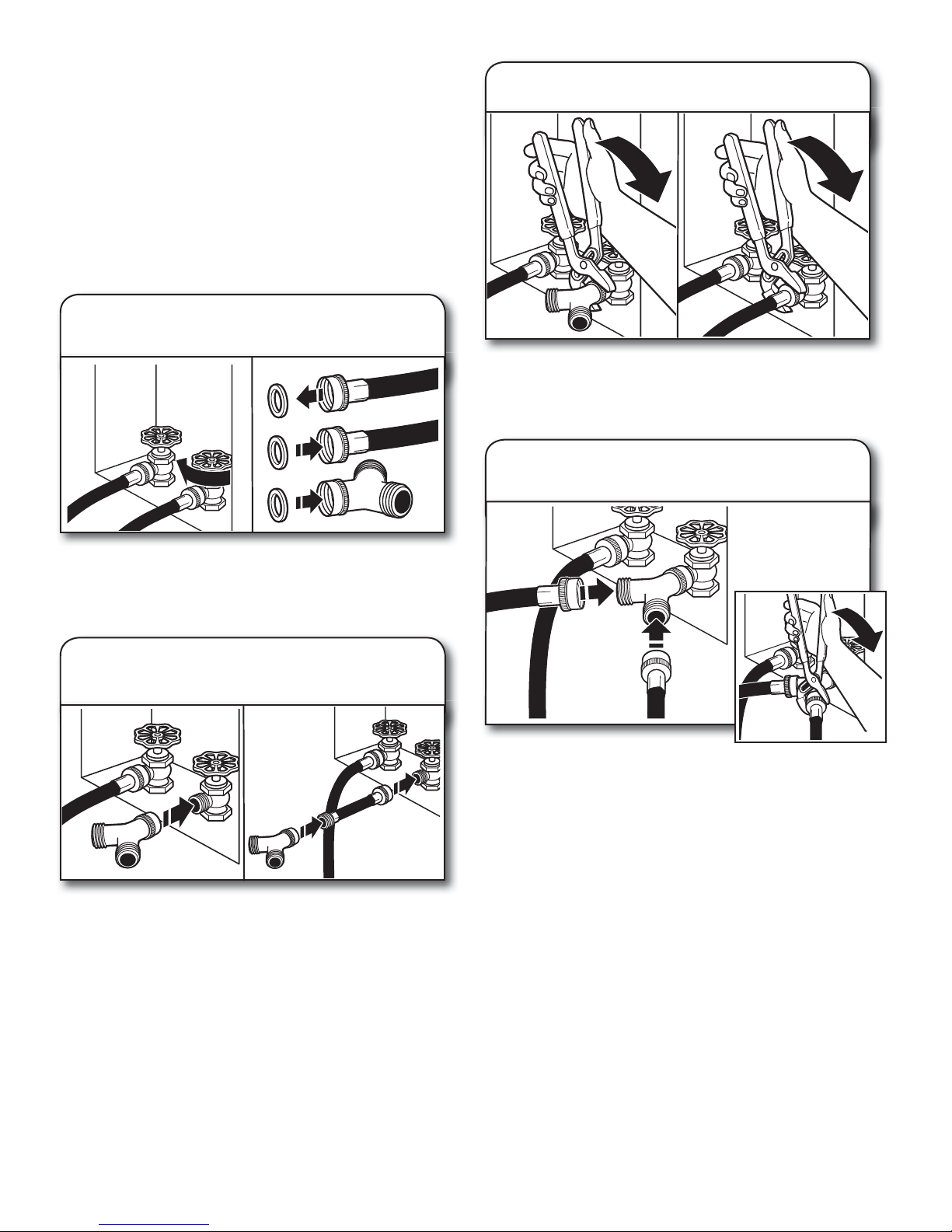

CONNECT INLET HOSE ........................................................... 14

CONNECT VENT ....................................................................... 15

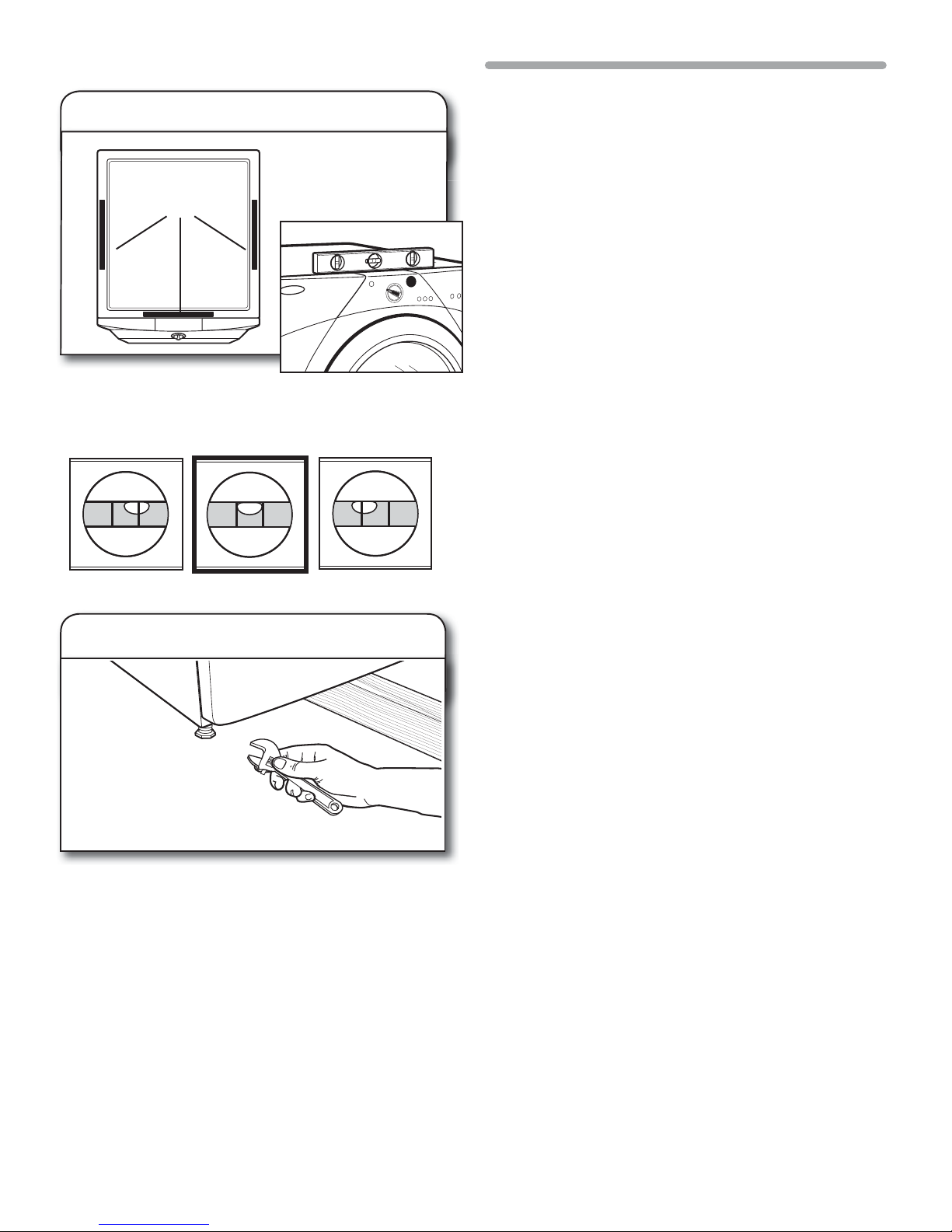

LEVEL DRYER ........................................................................... 16

COMPLETE INSTALLATION CHECKLIST ...............................16

DOOR REVERSAL KIT (OPTIONAL) ........................................ 17

STACKING WASHER AND DRYER (OPTIONAL) .................... 17

TROUBLESHOOTING ............................................................... 17

Para una version de estas instrucciones en español, visite www.Whirlpool.com

INSTALLATION NOTES

Date of purchase: _________________________________ Date of installation: _______________________________ Installer: ________________________________________ Model number: ___________________________________ Serial number: ___________________________________

Table des matières

SÉCURITÉ DE LA SÉCHEUSE ....................................... 18

EXIGENCES D’INSTALLATION ...................................... 20

Outillage et pièces .............................................................21

EXIGENCES D’EMPLACEMENT ...............................................22

SÉCHEUSE ÉLECTRIQUE RACCORDEMENT À

L’ALIMENTATION ÉLECTRIQUE - CANADA SEULEMENT .....23

RACCORDEMENT D’UNE SÉCHEUSE À GAZ ........................24

INSTALLATION DES PIEDS DE NIVELLEMENT ......................26

INSTRUCTIONS POUR LE RACCORDEMENT AU GAZ .........26

SYSTÈME D’ÉVACUATION........................................................27

Exigences concernant l’évacuation .................................27

Planication du système d’évacuation ............................28

Installation du système d’évacuation ...............................30

RACCORDEMENT DES TUYAUX D’ALIMENTATION ..............30

RACCORDEMENT DU CONDUIT D’ÉVACUATION .................34

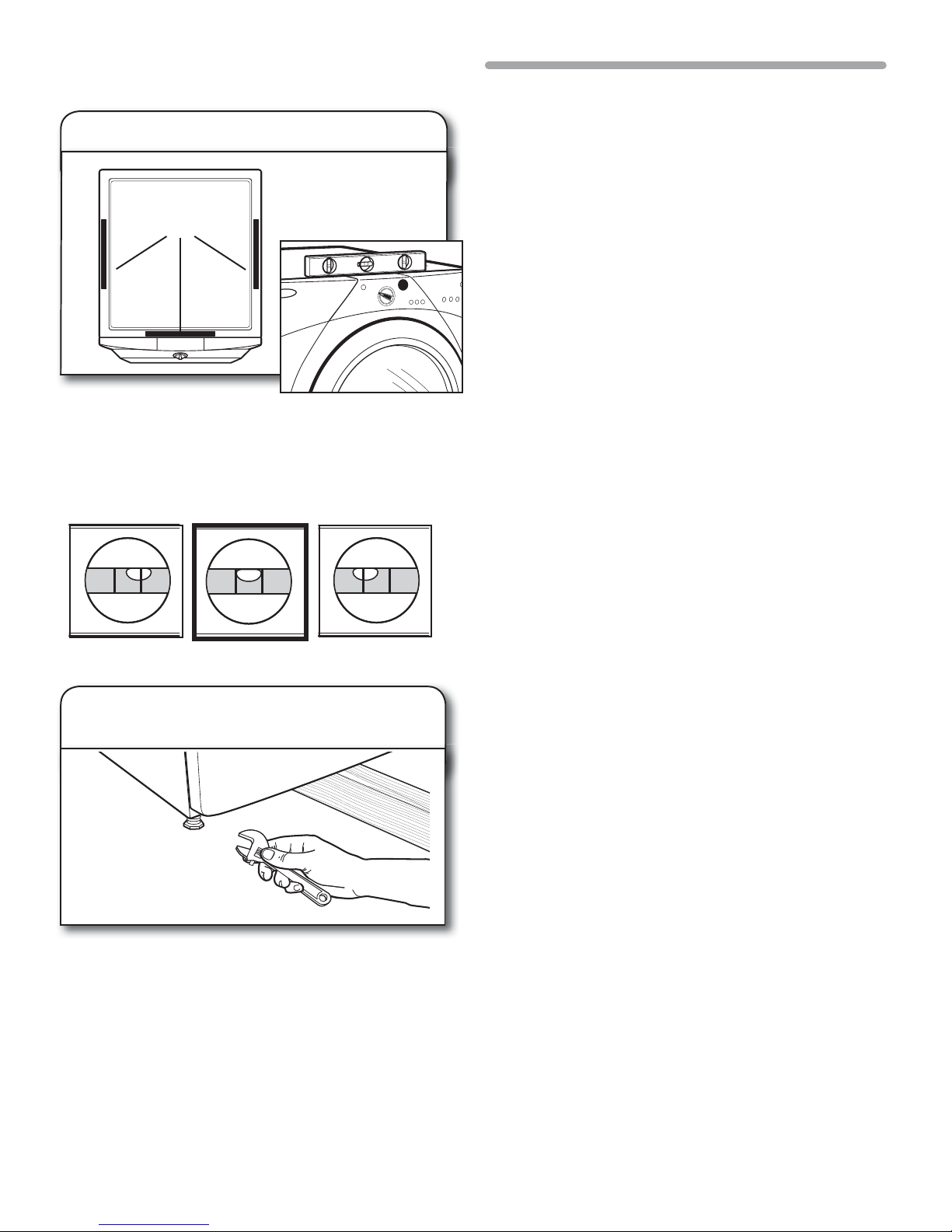

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE..........................32

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION ........... 33

INVERSION DE LA PORTE (FACULTATIF) ................................34

LAVEUSE ET SÉCHEUSE SUPERPOSÉES (FACULTATIF) ......34

DÉPANNAGE ..............................................................................34

NOTES CONCERNANT L’INSTALLATION

Date d’achat: ______________________________________ Date d’installation: __________________________________ Installateur: _______________________________________ Numéro de modéle: _________________________________ Numéro de série: ___________________________________

W10385100B W10385101B - SP

Page 2

DRYER SAFETY

Page 3

IMPORTANT: When discarding or storing your old clothes dryer, remove the door.

Page 4

INSTALLATION REQUIREMENTS

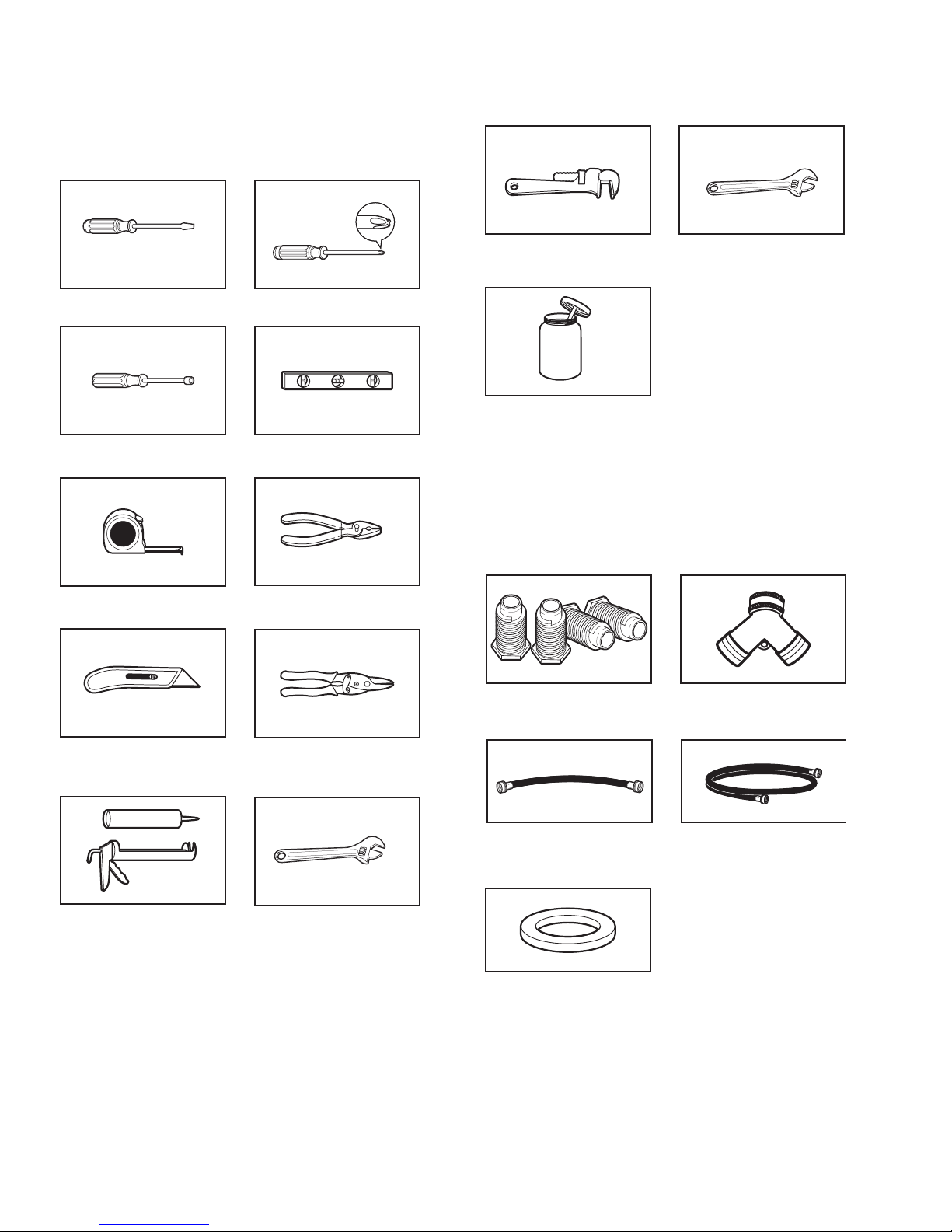

TOOLS AND PARTS

Gather the required tools and parts before starting installation.

Tools needed for all installations:

Flat-blade screwdriver #2 Phillips screwdriver

1/4" and 5/16" nut driver

(recommended)

Level

Tools needed for gas installations:

8" or 10" pipe wrench

Pipe-joint compound resistant to LP gas

8" or 10" adjustable wrench (for gas connections)

Parts supplied:

Parts package is located in dryer drum. Check that all parts are included.

NOTE: Do not use leveling legs supplied with dryer if installing with a pedestal or a stack kit.

Tape measure

Utility knife

Caulking gun and compound

(new vent installations)

Pliers

Tin snips (new vent installations)

Adjustable wrench that opens to 1" (25 mm) or hex-head socket wrench

Leveling legs (4)

Short inlet hose (steam models only)

Rubber washers (steam models only)

“Y” connector (steam models only)

Long inlet hose (steam models only)

Parts needed: (Not supplied with dryer)

■ Vent clamps

■ Vent elbows and ductwork

Additional parts may be required, depending in your installation. Check local codes. Check existing electrical supply and venting. Read “Electrical Requirements” and “Venting Requirements” before purchasing parts.

Page 5

Optional Equipment:

(Not supplied with dryer) Refer to your Use and Care Guide for information about accessories available for your dryer.

LOCATION REQUIREMENTS

You will need:

■ A location allowing for proper exhaust installation.

See “Venting Requirements.”

■ A separate 15 or 20 amp circuit for a gas dryer or 30 amp

circuit for an electric dryer.

■ If using power supply cord, a grounded electrical outlet

located within 2 ft. (610 mm) of either side of dryer. See “Electrical Requirements.”

■ Floor must support dryer weight of 200 lbs. (90.7 kg).

Also consider weight of companion appliance.

■ Cold water faucets located within 4 ft. (1.2 m) of the water ll

valves, and water pressure of 20 - 120 psi (138 - 827 kPa). You may use the water supply for your washer using the “Y” connector and short hose (if needed) which are provided.

■ Level oor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), install Extended Dryer Feet Kit, Part Number 279810. If not level, clothes may not tumble properly and automatic sensor cycles may not operate correctly.

■ For garage installation, place dryer at least 18" (457 mm)

above oor. If using a pedestal, you will need 18" (457 mm) to bottom of dryer.

■ The dryer must not be installed or stored in an area where

it will be exposed to water and/or weather.

IMPORTANT: Do not operate, install, or store dryer where it will be exposed to water, weather, or at temperatures below 40° F (4° C). Lower temperatures may cause dryer not to shut off at end of automatic sensor cycles, resulting in longer drying times.

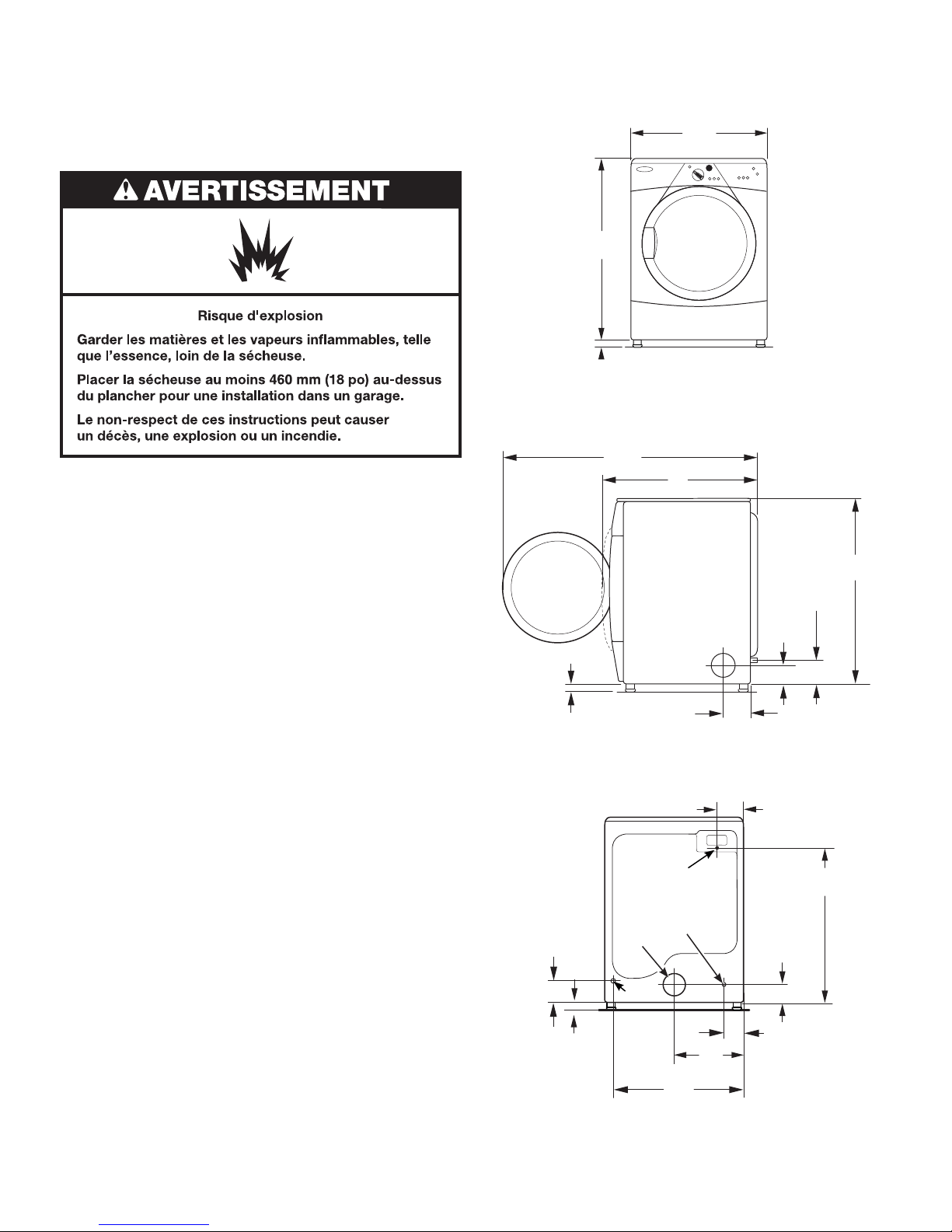

DRYER DIMENSIONS

Front view:

/8"

(899 mm)

1"*

(25 mm)

* Approx. measurement

Side view:

/4"

(1238 mm)

1"*

(25 mm)

* Approx. measurement

Back view:

53/4"*

(146 mm)

Vent

(686 mm)

29"

(737 mm)

(174 mm)

Electric

Water inlet

/8"

/ "

27"

†

Water Inlet:

(146 mm)

/2"

(89 mm)

/4"

(159 mm)

Vent:

/2" (89 mm)

/4" (83 mm)

(899 mm)

53/4"

/8"

(715 mm)

/8"

Gas

(25 mm)

* Approx.

measurement

NOTE: Most installations require a minimum of 5" (127 mm) clearance behind dryer for exhaust vent with elbow. See “Venting Requirements.”

(650 mm)

14"

(358 mm)

251/2"

61/8"*

(156 mm)

†

Steam models only

Page 6

Installation Clearances

For each arrangement, consider allowing more space for ease of installation and servicing; spacing for companion appliances and clearances for walls, doors, and oor moldings. Space must be large enough to allow door to fully open. Add spacing on all sides of dryer to reduce noise transfer. If a closet door or louvered door is installed, top and bottom air openings in door are required.

Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile homes, or sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the same closet as a dryer.

Installation spacing for recessed area or closet installation

All dimensions show recommended and minimum spacing allowed.

■ Additional spacing should be considered for ease of

installation and servicing.

■ Additional clearances might be required for wall, door, oor

moldings, dryer venting, and gas line.

■ Additional spacing should be considered on all sides

of the dryer to reduce noise transfer.

■ For closet installation, with a door, minimum ventilation

openings in the top and bottom of the door are required. Louvered doors with equivalent ventilation openings are acceptable.

■ Companion appliance spacing should also be considered.

Closet Installation (stacked washer and dryer):

(152 mm)

(127 mm)

(25 mm)

76"

(1930 mm)

(25 mm)

(76 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

Cabinet installation (dryer only):

(178 mm)

Recommended installation clearances: Closet installation (dryer only):

(127 mm)

34" recommended

(864 mm)

18" min.

(457 mm)

(25 mm)

(76 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

18"

(460 mm)

(127 mm)

(25 mm)

Custom under counter installation (dryer only):

39" min.

(990 mm)

(25 mm)

Page 7

Mobile home - Additional installation requirements:

This dryer is suitable for mobile home installations. The installation must conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile home construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240 MH.

Mobile home installations require:

■ Metal exhaust system hardware, available for purchase from

your dealer. For further information, see “Assistance or Service” section in your Use and Care Guide.

■ Special provisions must be made in mobile homes to

introduce outside air into dryer. Openings (such as a nearby window) should be at least twice as large as dryer exhaust opening.

For mobile home installation of gas dryers:

■ Mobile Home Installation Hold-down Kit Part Number 346764

is available to order. For further information, see “Assistance or Service" section in your Use and Care Guide.

ELECTRIC DRYER POWER HOOKUP- CANADA ONLY

ELECTRICAL REQUIREMENTS

It is your responsibility:

■ To contact a qualied electrical installer.

■ To be sure that the electrical connection is adequate and in

conformance with Canadian Electrical Code, C22.1-latest edition and all local codes. A copy of above codes standard may be obtained from: Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ To supply the required 4 wire, single phase, 120/240 volt,

60 Hz, AC only electrical supply on a separate 30-amp circuit, fused on both sides of the line. A time-delay fuse or circuit breaker is recommended. Connect to an individual branch circuit.

■ This dryer is equipped with a CSA

International Certied Power Cord intended to be plugged into a standard 14-30R wall receptacle. The cord is 5 ft. (1.52 m) long. Be sure wall receptacle is within reach of dryer’s nal location.

4-wire receptacle

(14-30R)

If using a replacement power supply cord, it is recommended that you use Power Supply Cord Replacement Part Number 8529008.

For further information, please reference service numbers located in “Assistance or Service” section of your Use and Care Guide.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This dryer is equipped with a cord having an equipmentgrounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualied electrician or service representative or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if it will not t the outlet, have a proper outlet installed by a qualied electrician.

SAVE THESE INSTRUCTIONS

Page 8

GAS DRYER POWER HOOKUP

ELECTRICAL REQUIREMENTS

■ 120 Volt, 60 Hz, AC only, 15- or 20- amp fused electrical

supply is required. A time-delay fuse or circuit breaker is recommended. It is also recommended that a separate circuit serving only this dryer be provided.

GROUNDING INSTRUCTIONS

■

For a grounded, cord-connected dryer:

WARNING: Improper connection of the equipment-

GAS SUPPLY REQUIREMENTS

GAS TYPE

Natural Gas:

This dryer is equipped for use with Natural gas. It is designcertied by CSA International for LP (propane or butane) gases with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas in

your home. Burner information is located on the rating plate in the door well of your dryer. If this information does not agree with the type of gas available, contact your dealer or call the phone numbers referenced in the “Assistance or Service” section of your Use and Care Guide.

LP Gas Conversion:

IMPORTANT: Conversion must be made by a qualied

technician. No attempt shall be made to convert the appliance from the gas

specied on the model/serial rating plate for use with a different gas without consulting your gas company.

SAVE THESE INSTRUCTIONS

Page 9

*53/4" (146 mm)

/2"

(38 mm)

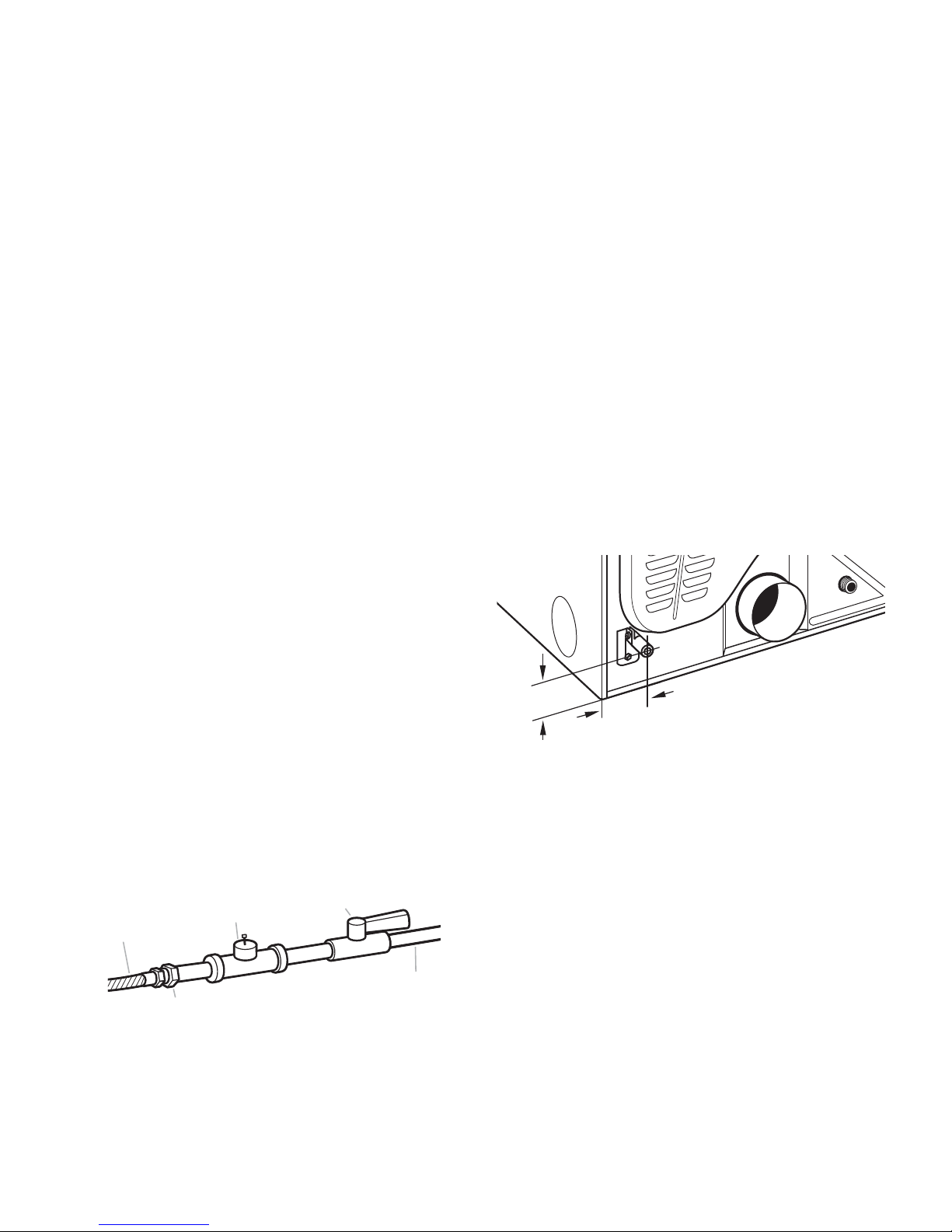

GAS SUPPLY LINE Option 1 (Recommended Method)

Flexible stainless steel gas connector:

■ If local codes permit, use a new exible stainless steel gas

connector (Design Certied by the American Gas Association or CSA International) to connect your dryer to the rigid gas supply line. Use an elbow and a 3/8" are x 3/8" NPT adapter tting between the stainless steel gas connector and the dryer gas pipe, as needed to prevent kinking.

Option 2 (Alternate Method)

Approved aluminum or copper tubing:

■ Must include 1/8" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas connection to the dryer. See illustration.

■ 1/2" IPS pipe is recommended.

■ 3/8"approved aluminum or copper tubing is acceptable for

lengths under 20 ft. (6.1 m) if local codes and gas supplier permit.

■ If you are using Natural gas, do not use copper tubing.

■ Lengths over 20 ft. (6.1 m) should use larger tubing and

a different size adapter tting.

■ If your dryer has been converted to use LP gas, 3/8" LP

compatible copper tubing can be used. If the total length of the supply line is more than 20 ft. (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON

■ Must include shut-off valve

In the U.S.A.:

An individual manual shut-off valve must be installed within six (6) ft. (1.8 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1. The location should be easy to reach for opening and closing.

In Canada:

An individual manual shut-off valve must be installed in accordance with the B149.1, Natural Gas and Propane Installation Code. It is recommended that an individual manual shutoff valve be installed within six (6) ft. (1.8 m) of the dryer. The location should be easy to reach for opening and closing.

®†

tape.

GAS SUPPLY CONNECTION REQUIREMENTS

■ Use an elbow and a 3/8" are x 3/8" NPT adapter tting

between the exible gas connector and the dryer gas pipe, as needed to avoid kinking.

■ Use only pipe-joint compound. Do not use TEFLON

■ This dryer must be connected to the gas supply line with a

®†

tape.

listed exible gas connector that complies with the standard for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

BURNER INPUT REQUIREMENTS

Elevations above 10,000 ft. (3,048 m):

■ When installed above 10,000 ft. (3,048 m) a 4% reduction of

the burner Btu rating shown on the model/serial number plate is required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing

■ The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than 1/2 psi.

DRYER GAS PIPE

■ The gas pipe that comes out through the rear of your dryer has

a 3/8" male pipe thread.

3/8" NPT dryer gas pipe

* NOTE: If the dryer is mounted on a pedestal, the gas

pipe height must be an additional 10" (254 mm) or

15.5" (394 mm) from the oor, depending on the pedestal model. For a garage installation, the gas pipe height must be an additional 18" (460 mm) from the oor.

A. 3/8" exible gas connector B. 3/8" pipe to are adapter tting C. 1/8" NPT minimum plugged tapping D. 1/2" NPT gas supply line E. Gas shutoff valve.

†®TEFLON is a registered trademark of E.I. Dupont De Nemours and Company.

Page 10

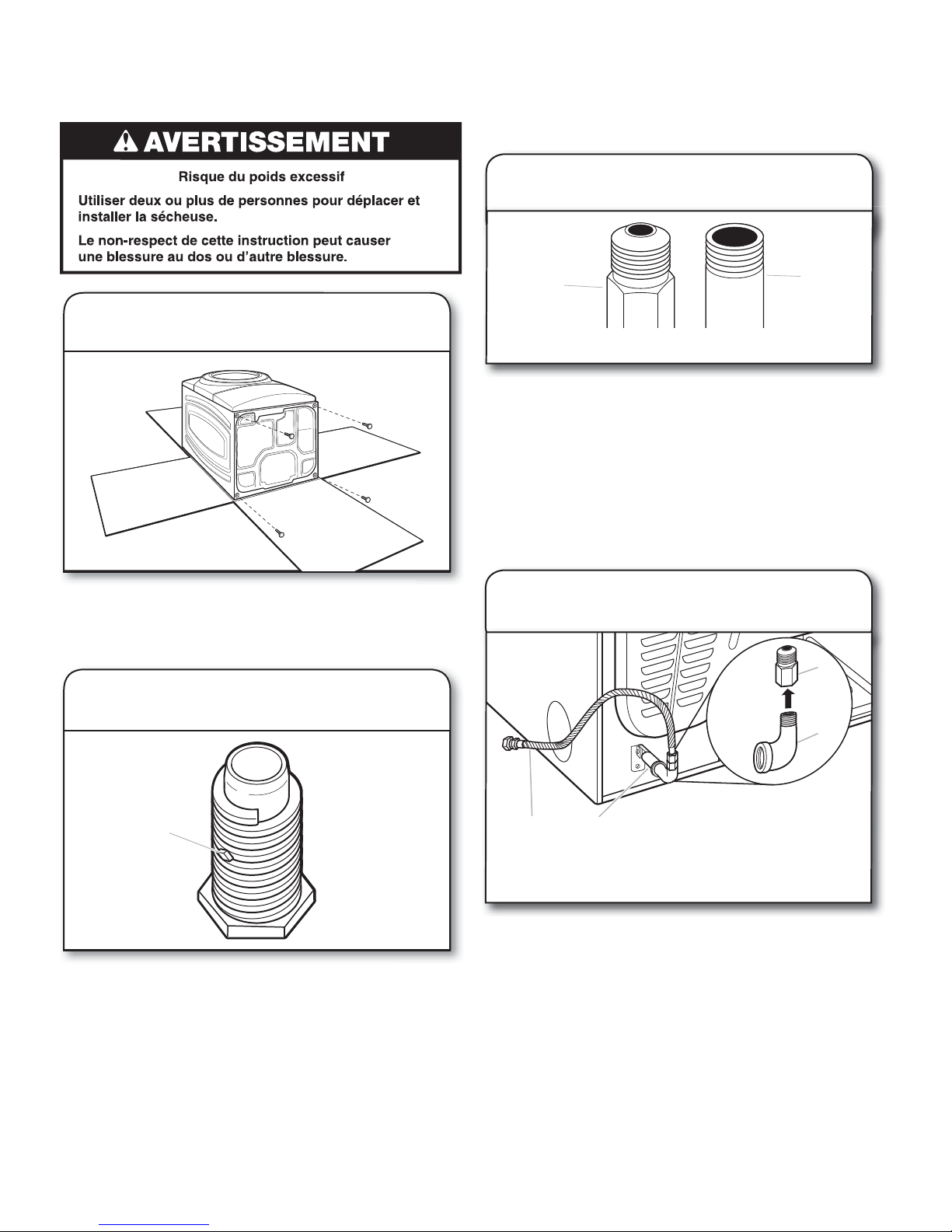

INSTALL LEVELING LEGS

MAKE GAS CONNECTION (gas dryer models only)

1. Connect gas supply to dryer

1. Prepare dryer for leveling legs

To avoid damaging oor, use a large at piece of cardboard

from dryer carton; place under entire back edge of dryer. Firmly grasp dryer body (not console panel) and gently lay dryer down on cardboard.

2. Screw in leveling legs

A. Flared male tting B. Non-ared male tting

Remove red cap from gas pipe. Using a wrench to tighten, connect gas supply to dryer. Use pipe-joint compound on threads of all non-ared male ttings. If exible metal tubing is used, be sure there are no kinks.

NOTE: For LP gas connections, you must use pipe-joint compound resistant to action of LP gas Do not use TEFLON

®†

tape.

2. Plan pipe tting connection (option 1)

diamond marking

Examine leveling legs, nd diamond marking. Screw legs into leg holes by hand, use a wrench to nish turning legs until diamond marking is no longer visible.

Place a carton corner post from dryer packaging under each of the 2 dryer back corners. Stand the dryer up. Slide the dryer on the corner posts until it is close to its nal location. Leave enough room to connect the exhaust vent.

A. 3/8" exible gas connector B. 3/8" dryer gas pipe

A combination of pipe ttings must be used to connect dryer to existing gas line. A recommended connection is shown. Your connection may be different, according to supply line type, size, and location.

C. 3/8" to 3/8" pipe elbow D. 3/8" pipe-to-are adapter

tting

3. Open shut-off valve

A. Closed valve B. Open valve

Open shut-off valve in supply line; valve is open when handle is parallel to gas pipe. Then, test all connections by brushing on an approved noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leaks found.

†®TEFLON is a registered trademark of E.I. Dupont De Nemours and Company.

Page 11

VENTING Venting Requirements

Exhaust hoods:

■ An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

■ Must be at least 12" (305 mm) from ground or any object

that may obstruct exhaust (such as owers, rocks, bushes, or snow).

■ Do not use an exhaust hood with a magnetic latch.

Recommended Styles:

WARNING: To reduce the risk of re, this dryer MUST BE

EXHAUSTED OUTDOORS. IMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent, chimney, wall, ceiling, attic, crawlspace, or a concealed space of a building. Only rigid or exible metal vent shall be used for exhausting.

(102 mm)

4" (102 mm) heavy metal exhaust vent

■ Only a 4" (102 mm) heavy metal exhaust vent and clamps

may be used.

■ Do not use plastic or metal foil vent.

Rigid metal vent:

■ Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent: (Acceptable only if accessible to clean)

■ Must be fully extended and supported in nal dryer location.

■ Remove excess to avoid sagging and kinking that may result

in reduced airow and poor performance.

■ Do not install in enclosed walls, ceilings, or oors.

■ The total length should not exceed 7

■ The length of exible metal vent used must be included in the

overall vent system design as shown in the Vent System Chart.

/4 ft. (2.4 m).

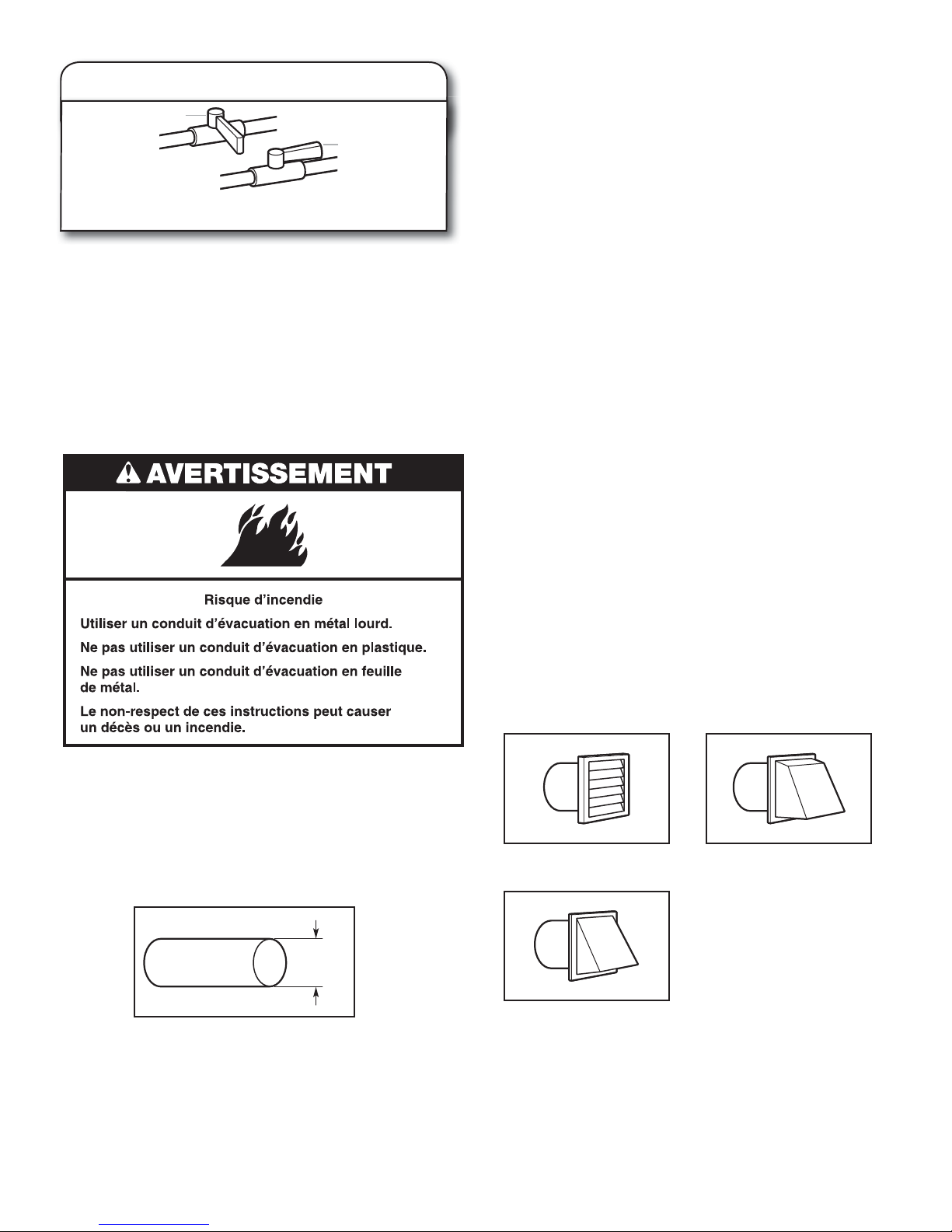

Louvered Hood

Box Hood

Acceptable Style:

Angled Hood

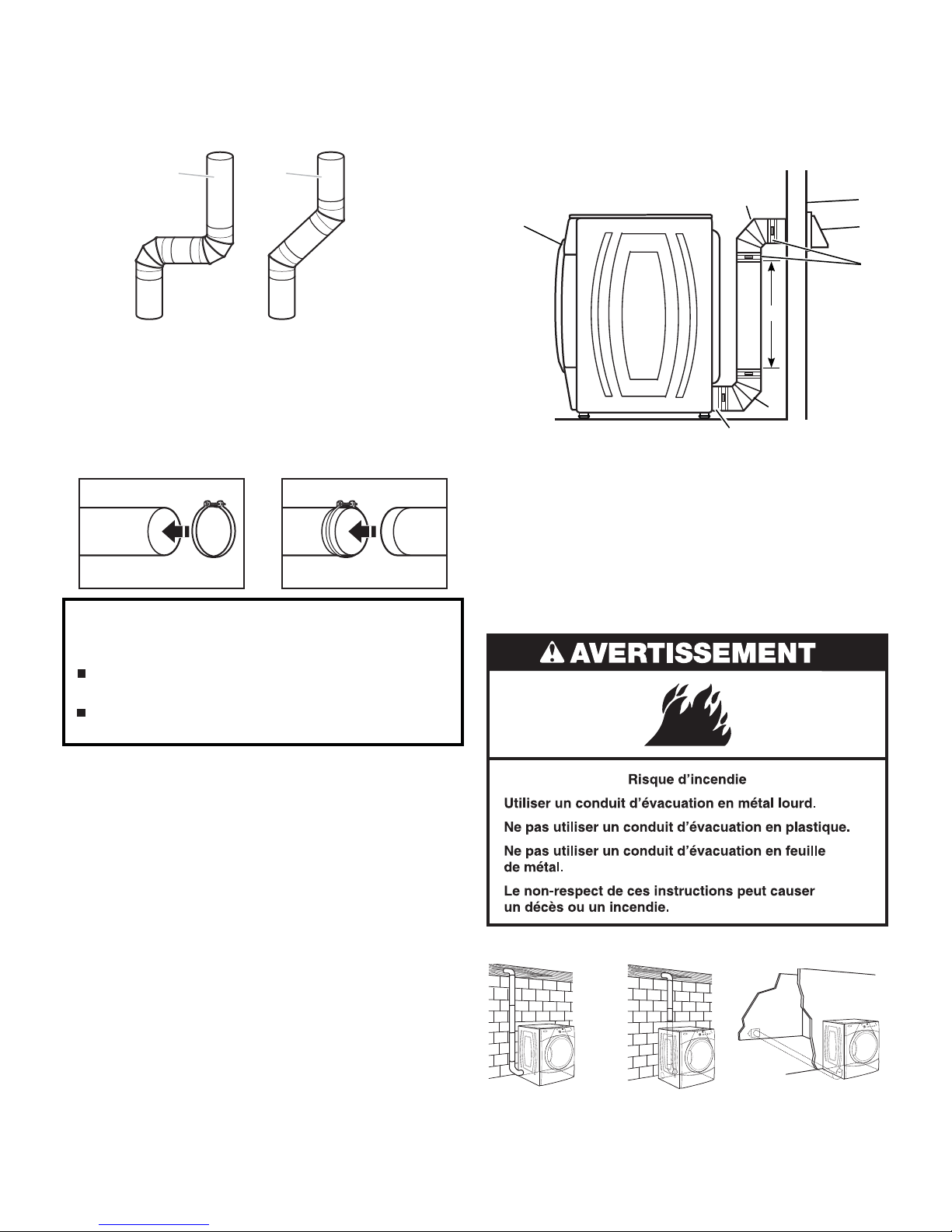

Elbows:

■ 45° elbows provide better airow than 90° elbows.

Good

Better

Clamps:

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws

or other fastening devices that extend into interior of duct and catch lint. Do not use duct tape.

NOTE: If using an existing vent system, clean lint from entire

length of the system and make sure exhaust hood is not plugged with lint. Replace plastic or metal foil vents with rigid metal or exible metal vents. Review Vent system chart and if necessary, modify existing vent system to achieve best drying performance.

Page 12

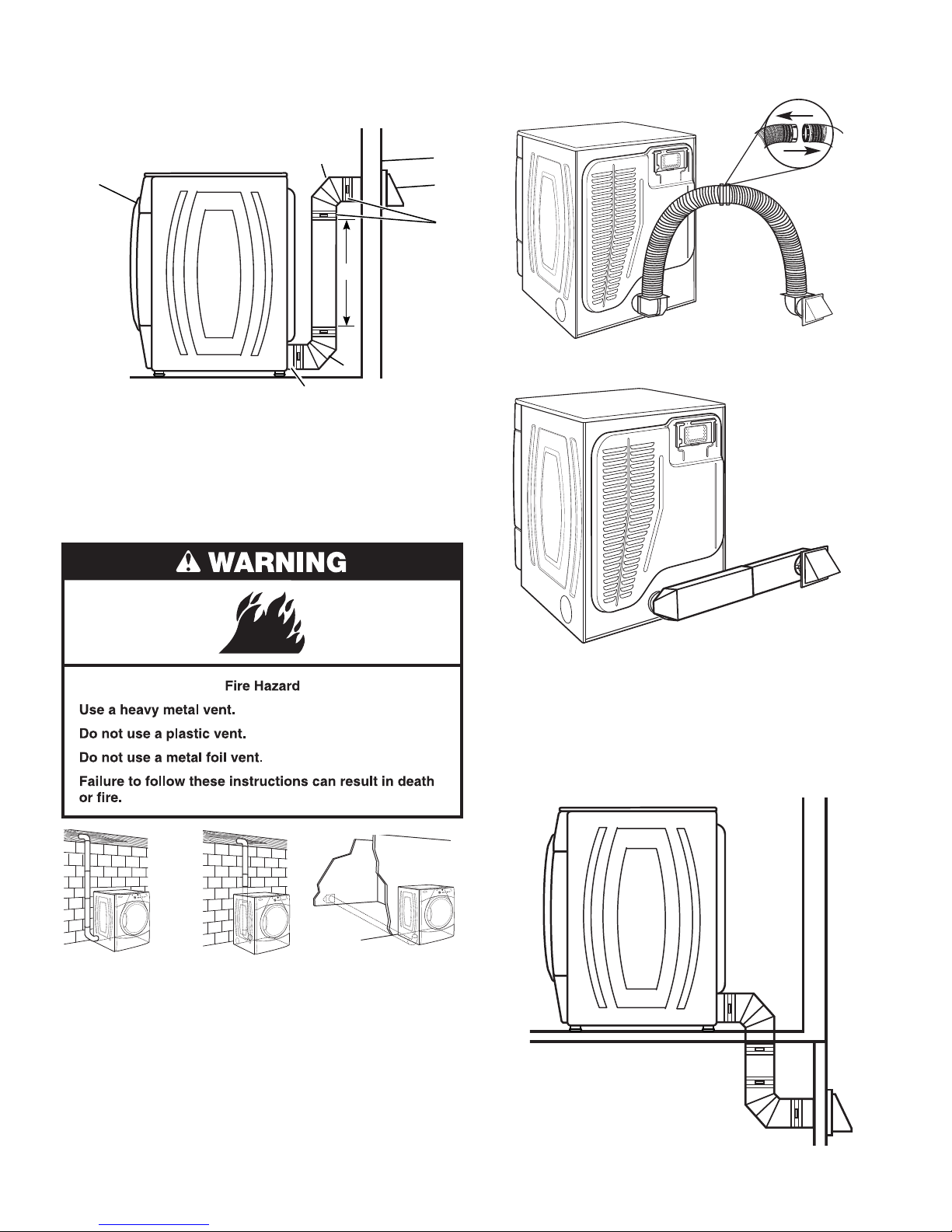

Plan Vent System

Choose your exhaust installation type

Recommended exhaust installation:

Alternate exhaust installations (for close clearance):

A. Dryer B Elbow C. Wall D. Exhaust hood E. Clamps

F. Rigid metal or

G. Vent length

H. Exhaust outlet

Optional exhaust installations:

exible metal vent

necessary to connect elbows

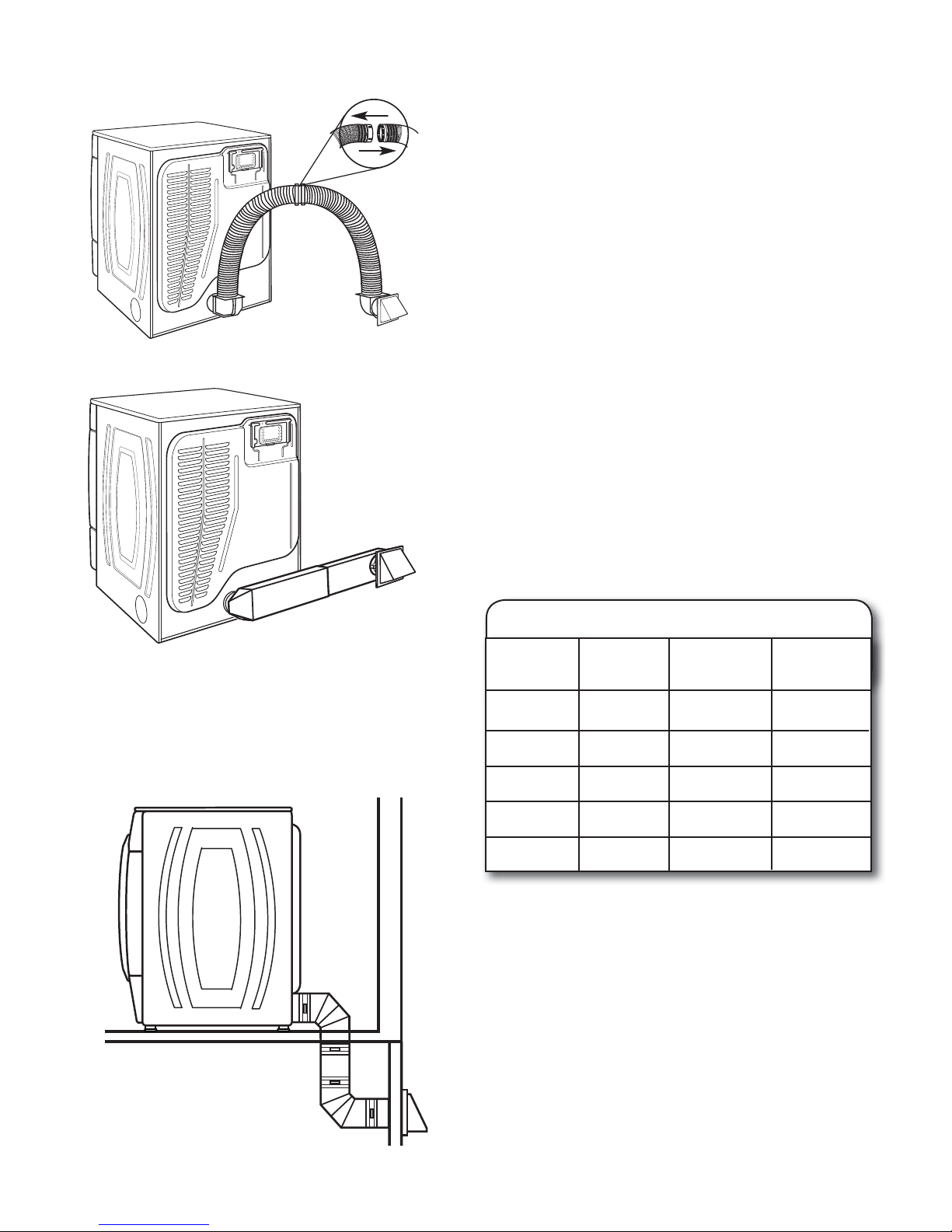

Over-the-top installation

(also available with one offset elbow)

Periscope installation

If you prefer, dryer may be converted to exhaust out right side, left side, or through bottom. You must contact your local dealer to have dryer converted.

Special provisions for mobile homes:

Exhaust vent must be securely fastened to a noncombustible portion of mobile home and must not terminate beneath the mobile home. Terminate exhaust vent outside.

Page 13

Determine vent path:

■ Select route that will provide straightest and most direct

path outdoors.

■ Plan installation to use fewest number of elbows and turns.

■ When using elbows or making turns, allow as much room

as possible.

■ Bend vent gradually to avoid kinking.

■ Use as few 90° turns as possible.

Determine vent length and elbows needed for best drying performance:

■ Use the following Vent System Chart to determine type of vent

material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specied in Vent system chart.

Exhaust systems longer than those specied will:

■ Shorten life of dryer.

■ Reduce performance, resulting in longer drying times

and increased energy usage.

The Vent System Chart provides venting requirements that will help achieve best drying performance.

NOTE: Side and bottom exhaust installation have a 90° turn inside the dryer. To determine maximum exhaust length, add one 90° turn to the chart.

Install Vent System

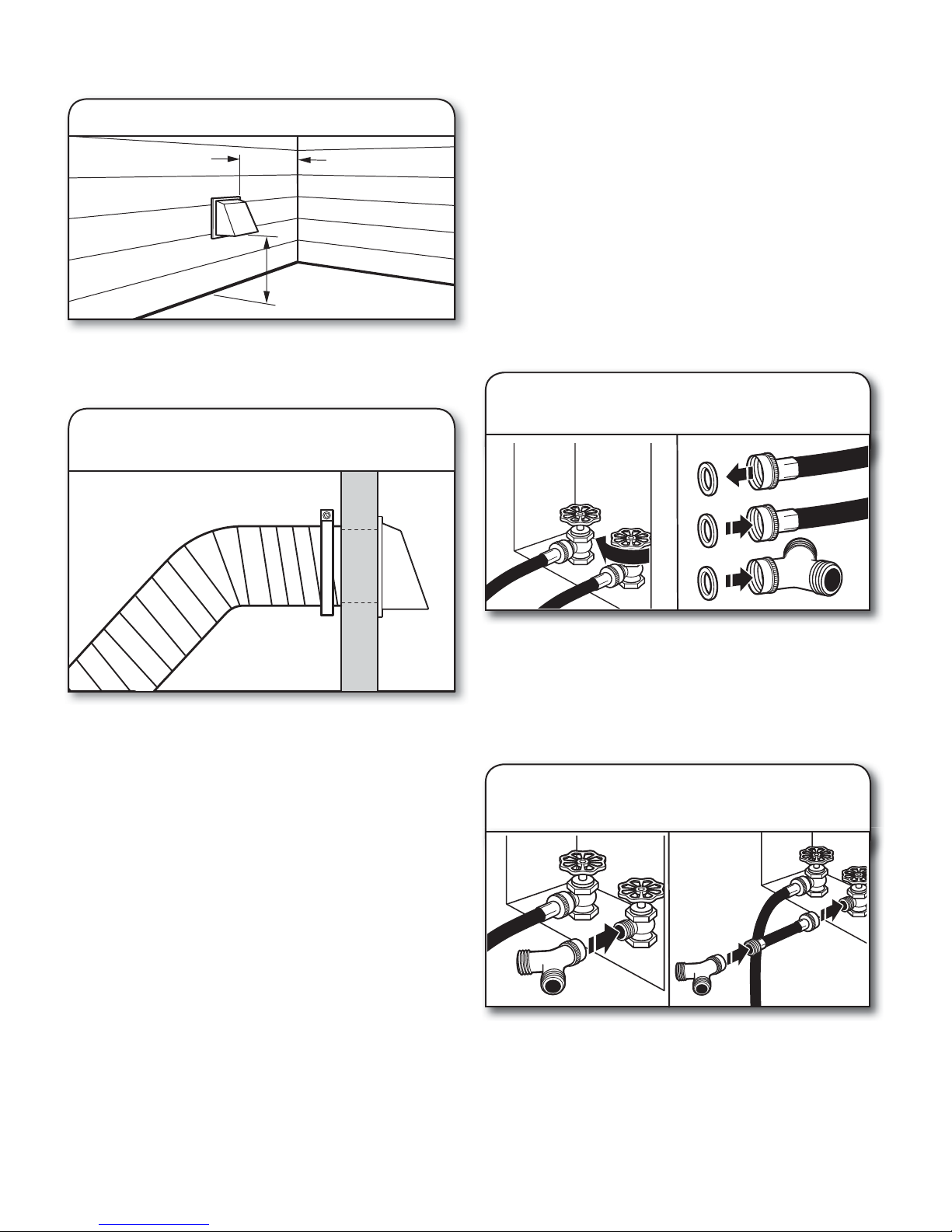

1. Install exhaust hood

12" min.

(305 mm)

12" min.

(305 mm)

Install exhaust hood and use caulking compound to seal exterior wall opening around exhaust hood.

2. Connect vent to exhaust hood

Number of 90° elbows

Vent System Chart

Type

of vent

Rigid metal

Box/louvered

hoods

64 ft. (20 m)

54 ft. (16.5 m)

44 ft. (13.4 m)

35 ft. (10.7 m)

27 ft. (8.2 m)

Angled

hoods

58 ft. (17.7 m)

48 ft. (14.6 m)

38 ft. (11.6 m)

29 ft. (8.8 m)

21 ft. (6.4 m)

Vent must t over the exhaust hood. Secure vent to exhaust hood with 4" (102 mm) clamp. Run vent to dryer location using straightest path possible. Avoid 90° turns. Use clamps to seal all joints. Do not use duct tape, screws, or other fastening devices that extend into interior of vent to secure vent, because they can catch lint.

Page 14

CONNECT INLET HOSE

(Steam models only)

For non-steam models, proceed to “Connect Vent”. The dryer must be connected to the cold water faucet using the

new inlet hoses. Do not use old hoses.

NOTE: Replace inlet hoses after 5 years of use to reduce the risk of hose failure. Record hose installation or replacement dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts, wear, or leaks are found.

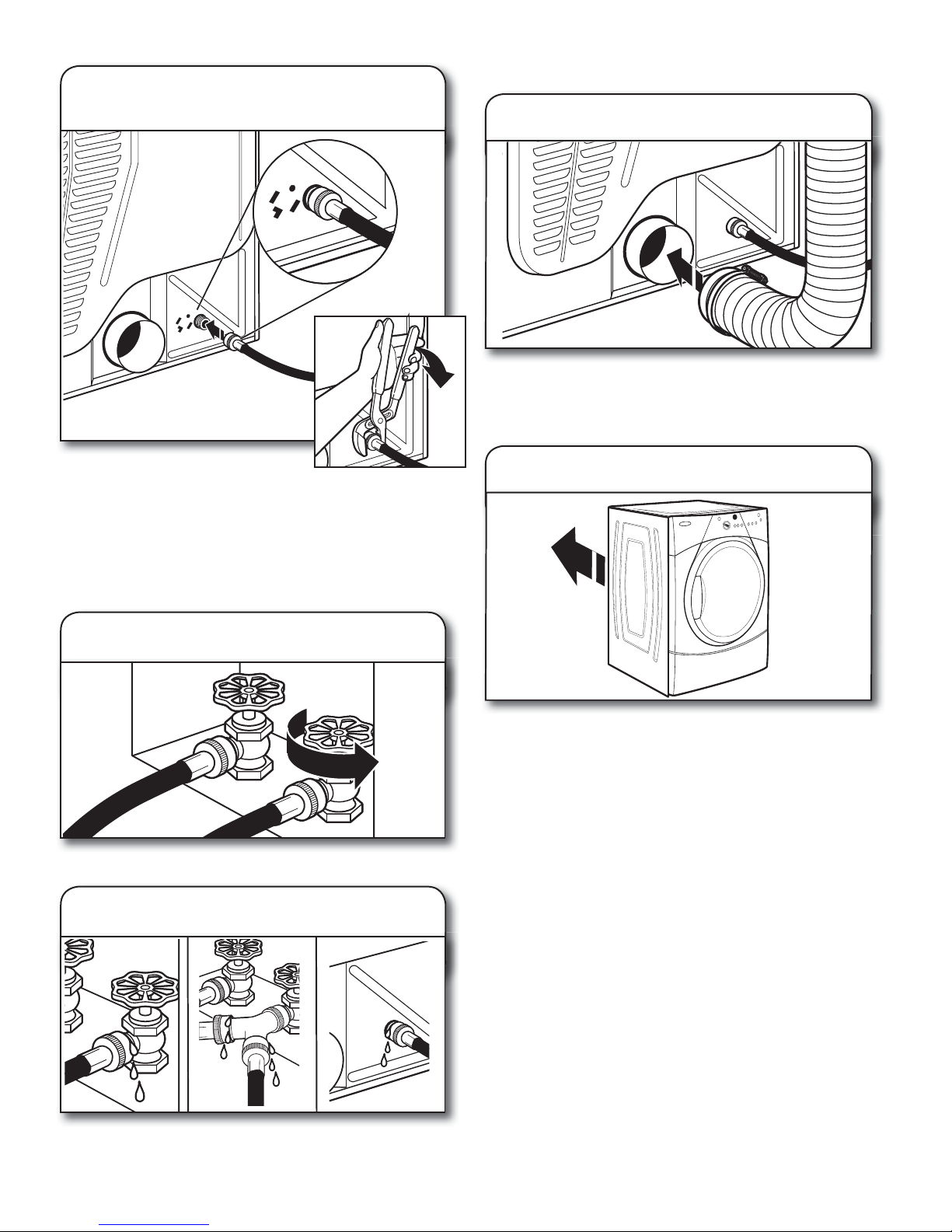

1. Turn cold water off, remove hose,

and replace rubber washer

3. Tighten couplings

Using pliers, tighten the couplings with additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

4. Attach long hose to “Y”

connector and tighten couplings

Turn cold water faucet off and remove washer inlet hose. Check and see if rubber washer is in the “Y” connector.

Remove old rubber washer from inlet hose and replace with new rubber washer provided.

2. Attach short hose and

“Y” connector

If space permits, attach the female end of the “Y” connector to the cold water faucet. See gure A.

If “Y” connector cannot be attached directly to the cold water faucet, the short hose must be used. See gure B. Attach short hose to cold water faucet. Screw on coupling by hand until it is seated on faucet. Then attach “Y” connector to male end of the short hose. Screw on coupling by hand until it is seated on connector.

One end of the long hose has a wire mesh strainer inside the coupling. Attach this end to the “Y” connector. Attach washer cold inlet hose to other side of “Y” connector. Screw on coupling by hand until it is seated on connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Page 15

5. Attach long hose to dryer ll valve

and tighten coupling

CONNECT VENT

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect vent to exhaust outlet in dryer. If connecting to existing vent, make sure vent is clean. Dryer vent must t over dryer exhaust outlet and inside exhaust hood. Check that vent is secured to exhaust hood with a 4" (102 mm) clamp.

Remove protective cap from water inlet valve. Attach other end of long hose to ll valve at bottom of dryer back panel. Screw on coupling by hand until it is seated on ll valve connector. Using pliers, tighten the couplings an additional two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

6. Turn on cold water faucet

Check that the water faucets are turned on.

7. Check for leaks

2. Move dryer to nal location

Move dryer to nal location, taking care not to crush or kink vent or exible gas line.

After dryer is in place, remove corner posts and cardboard from under dryer.

Check for leaks around “Y” connector, faucet, and hoses.

Page 16

LEVEL DRYER

1. Level dryer

Place

level here

Check levelness of dryer from side to side. Repeat from front to back.

NOTE: The dryer must be level for the moisture sensing system to operate correctly

COMPLETE INSTALLATION CHECKLIST

Check that all parts are now installed. If there is an extra

❑

part, go back through steps to see what was skipped.

Check that you have all of your tools.

❑

Dispose of/recycle all packaging materials.

❑

Check dryer’s nal location. Be sure vent is not crushed

❑

or kinked.

Check that dryer is level. See “Level Dryer”.

❑

Remove lm on console and any tape remaining on dryer.

❑

Wipe dryer drum interior thoroughly with a damp cloth to

❑

remove any dust.

Read “Dryer Use” in your Use and Care Guide.

❑

Steam Models Only:

Be sure the water faucets are on (steam models only).

❑

Check for leaks around “Y” connector, faucet, and hoses.

❑

If you live in a hard water area, use of a water softener is

❑

recommended to control the buildup of scale through the water system in the dryer. Over time, the buildup of lime scale may clog different parts of the water system, which will reduce product performance. Excessive scale buildup may lead to the need for certain part replacement or repair.

Not Level Not LevelLEVEL

2. Adjust leveling legs

If dryer is not level, prop up using a wood block, use wrench to adjust legs up or down, and check again for levelness. Once dryer is level, make sure all four legs are snug against the oor and the dryer does not rock.

Electric Models

Plug into a grounded outlet.

❑

Gas Models

Plug into a grounded outlet.

❑

Check that gas supply is on.

❑

Check for leaks.

❑

Check to be sure that the exible gas line is not crushed

❑

or kinked.

All Models:

Select a Timed Dry heated cycle, and start dryer. Do not

❑

select Air Only Temperature setting.

If dryer will not start, check the following:

 t4UBSUCVUUPOIBTCFFOQSFTTFEýSNMZ

 t%SZFSJTQMVHHFEJOUPBOPVUMFUBOEPSFMFDUSJDBMTVQQMZJT

connected.  t)PVTFIPMEGVTFJTJOUBDUBOEUJHIUPSDJSDVJUCSFBLFSIBT

not tripped.

 t%SZFSEPPSJTDMPTFE

This dryer automatically runs an installation diagnostic routine at the start of its rst cycle.

NOTE: You may notice an odor when dryer is rst heated. This

odor is common when heating element is rst used. The odor will go away.

Page 17

DOOR REVERSAL (OPTIONAL)

If you prefer to reverse the door swing on your dryer:

A door reversal kit, Part Number W10406955 is available to order. For further information, see “Assistance or Service” section in your Use and Care Guide.

STACKING WASHER AND DRYER (OPTIONAL)

If you prefer to stack your washer and dryer:

A stack kit, Part Number 8572546, is available to order. For further information, see “Assistance or Service” section in your “Use and Care Guide”.

TROUBLESHOOTING

See your “Use and Care Guide” or visit our website and reference Frequently Asked Questions to possibly avoid the cost of a service call.

Page 18

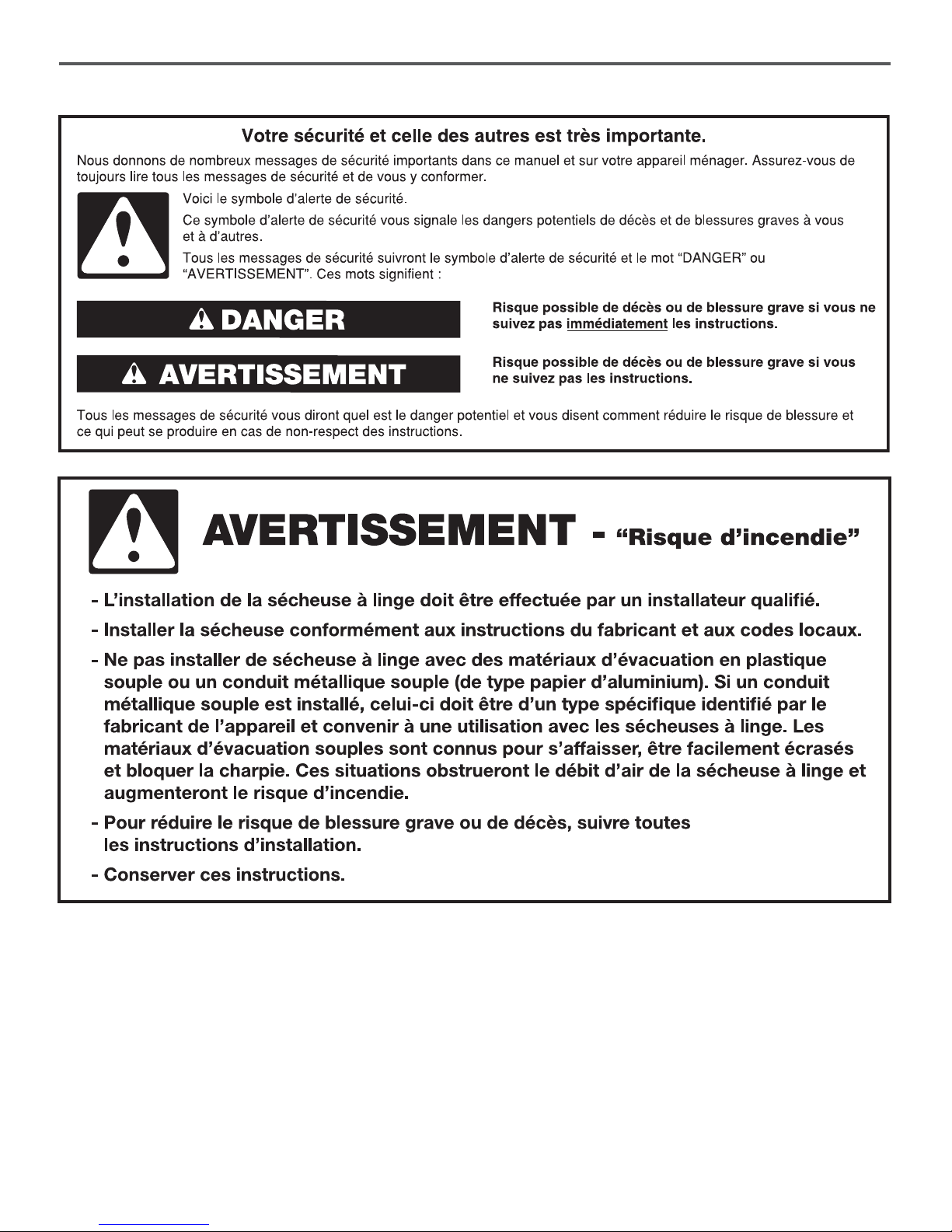

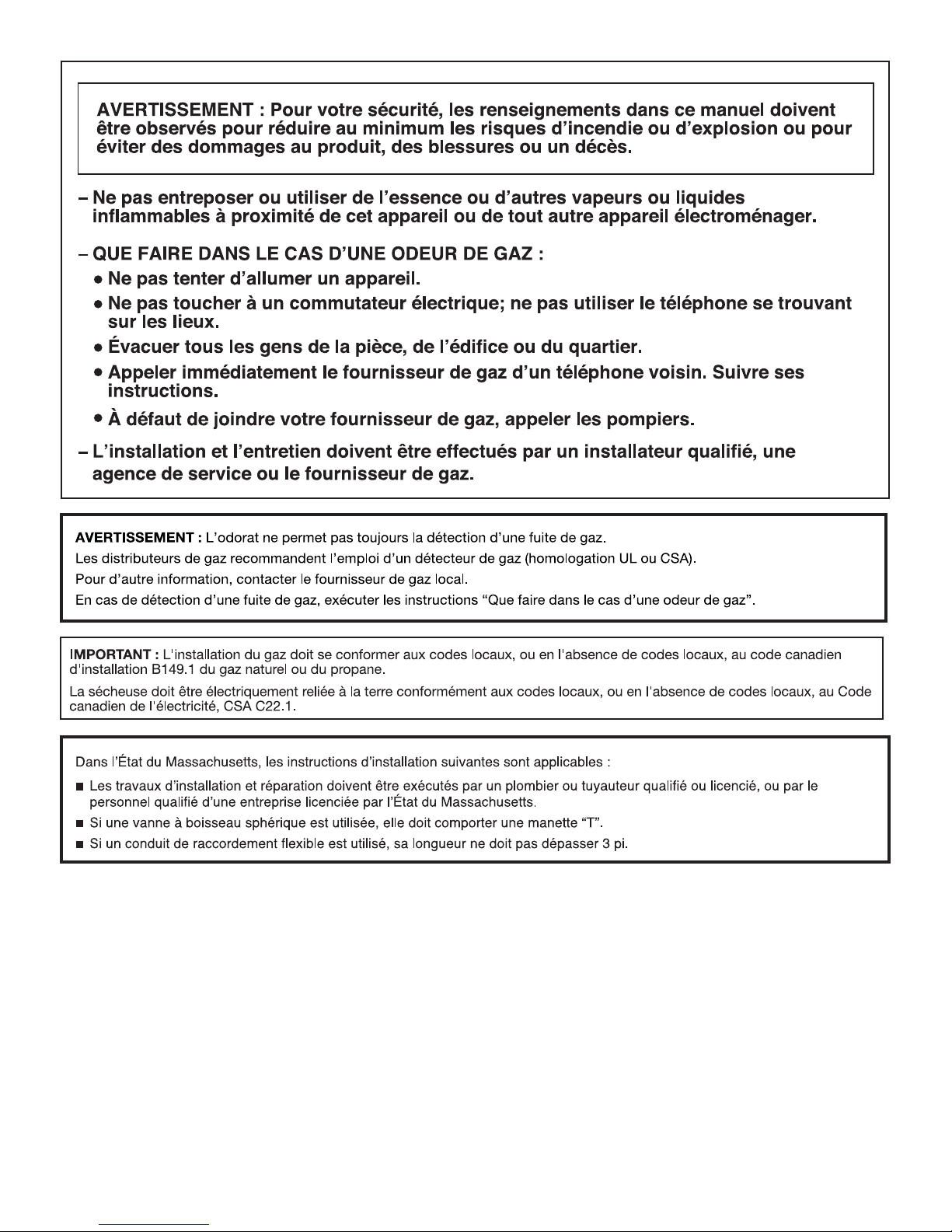

SÉCURITÉ DE LA SÉCHEUSE

Page 19

Page 20

EXIGENCES D’INSTALLATION

OUTILLAGE ET PIÈCES

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation.

Outils nécessaires pour toutes les installations :

Tournevis à lame plate Tournevis Phillips n° 2

Tourne-écrou de 1/4" et

5/16" (recommandé)

Niveau

Outils nécessaires aux installations au gaz :

Clé à tuyau de 8" ou 10"

Composé d’étanchéité

des raccords letés – résistant au gaz propane

Clé à mollette de 8" ou 10" (pour le raccordement au gaz)

Pièces fournies :

Le sachet de pièces se trouve dans le tambour de la sécheuse. Vérier que toutes les pièces sont présentes.

REMARQUE : Ne pas utiliser les pieds de nivellement inclus si la sécheuse doit être installée sur un piédestal ou superposée.

Mètre-ruban

Couteau

Pistolet à calfeutrage et

composé de calfeutrage (pour l’installation d’un nouveau conduit d’évacuation)

Pince

Cisaille de ferblantier (pour l’installation d’un nouveau conduit)

Clé à molette avec ouverture jusqu’à 1" (25 mm) ou clé à douille à tête hexagonale

Pieds de nivellement (4)

Tuyau d’alimentation court (modèles avec vapeur seulement)

Rondelle de caoutchouc (modèles avec vapeur seulement)

Connecteur en “Y” (modèles avec vapeur seulement)

Tuyau d’alimentation long (modèles avec vapeur seulement)

Pièces nécessaires : (Non fournies avec la sécheuse)

■ Brides de conduit

■ Coudes d’évacuation et conduits

Des pièces supplémentaires seront peut-être nécessaires, selon l’installation. Consulter les codes locaux. Vérier l’alimentation électrique et le circuit d’évacuation existants. Lire “Spécications électriques” et “Exigences concernant l’évacuation” avant d’acheter les pièces.

Page 21

Équipement facultatif : (Non fourni avec la sécheuse)

Se référer au Guide d’utilisation et d’entretien pour des renseignements sur les accessoires disponibles pour la sécheuse.

EXIGENCES D’EMPLACEMENT

Il vous faudra :

■ Un emplacement permettant une évacuation appropriée.

Voir “Exigences concernant l’évacuation”.

■ Un circuit distinct de 15 ou 20 A est requis pour les sécheuses

à gaz et un circuit distinct de 30 A est requis pour les sécheuses électriques.

■ Si on utilise un cordon d’alimentation, une prise électrique avec

liaison à la terre située à moins de 2 pi (610 mm) de l’un des côtés de la sécheuse. Voir “Spécications électriques”.

■ Le plancher doit supporter le poids de la sécheuse de 200 lb

(90,7 kg). Il faut également prendre en compte le poids des appareils ménagers voisins.

■ Des robinets d’eau froide situés à 4 pi (1,2 m) maximum des

valves de remplissage, et une pression d’eau de 20 à 120 PSI (138 à 827 kPa). L’alimentation en eau de la laveuse peut être utilisée avec le connecteur en «Y» et le tuyau court (si nécessaire) fournis.

■ Un plancher de niveau ayant une pente maximale de

1" (25 mm) sous l’ensemble de la sécheuse. Si la pente est supérieure à 1” (25 mm), installer un ensemble de pieds d’extension pour sécheuse, pièce n° 279810. Si la sécheuse n’est pas d’aplomb, le linge peut ne pas culbuter convenablement, et les programmes automatiques commandés par détecteur peuvent ne pas fonctionner correctement.

■ Pour l’installation dans un garage, placer la sécheuse

à au moins 18"(457 mm) au-dessus du sol. En cas d’utilisation d’un piédestal, il faudra 18" (457 mm) jusqu’au fond de la sécheuse.

■ La sécheuse ne doit pas être installée ou remisée dans un

endroit où elle sera exposée à l’eau et/ou aux intempéries.

IMPORTANT : Ne pas faire fonctionner, installer ou remiser la sécheuse dans un endroit où elle sera exposée à l’eau, aux intempéries ou à des températures inférieures à 40° F (4° C). Des températures inférieures pourraient empêcher l’arrêt de la sécheuse à la n des programmes automatiques commandés par détecteur, et causer des durées prolongées de séchage.

DIMENSIONS DE LA SÉCHEUSE Vue de face :

27"

(686 mm)

/8"

(899 mm)

1"*

(25 mm)

* Mesures approximatives

Vue latérale :

/4"

(1238 mm)

1"*

(25 mm)

* Mesures approximatives

Vue arrière :

53/4"*

(146 mm)

(25 mm)

* Mesures

approximatives

REMARQUE : La plupart des installations requièrent un espace minimum de 5" (127 mm) derrière la sécheuse pour le conduit d’évacuation avec coude. Voir “Exigences concernant l’évacuation”.

Évacuation

29"

(737 mm)

/8"

/ "

(174 mm)

Électrique

Robinet

Robinet de

de remplissage

remplissage

Gaz

(358 mm)

251/2"

(650 mm)

14"

†

(146 mm)

/2"

(89 mm)

/4"

(159 mm)

Évacuation:

Robinet de

Water Inlet:

remplissage:

(156 mm)

(715 mm)

Vent:

/2" (89 mm)

/4" (83 mm)

61/8"*

†

Modèles avec

vapeur seulement

53/4"

/8"

(899 mm)

/8"

Page 22

Distances de dégagement à respecter

Pour chaque aménagement, prévoir davantage d’espace pour faciliter l’installation et l’entretien; des espacements pour les appareils voisins, les murs, les portes et les plinthes. L’espace doit être assez grand pour permettre l’ouverture complète de la porte. Ajouter un espacement sur tous les côtés de la sécheuse pour réduire le transfert du bruit. Si une porte de placard ou une porte à claire-voie est installée, des ouvertures de ventilation en haut et en bas sont nécessaires. Vérier les exigences des codes. Certains codes limitent ou n’autorisent pas l’installation des sécheuses dans un garage, un placard, une maison mobile ou une chambre à coucher. Communiquer avec l’inspecteur des bâtiments local. REMARQUE : Aucun autre appareil consommant un combustible ne doit être installé dans le même placard.

Espacement pour une installation dans un encastrement ou dans un placard

Les dimensions indiquées correspondent à l’espacement minimal permis.

■ Prévoir davantage d’espace pour faciliter l’installation et

l’entretien.

■ Un espace supplémentaire peut être requis pour les moulures

de porte et de plancher et pour les plinthes, l’évacuation de la sécheuse et la canalisation de gaz.

■ Un espace supplémentaire doit être envisagé de tous les côtés

de la sécheuse an de réduire le transfert de bruit.

■ Pour installation dans un placard avec porte, on doit prévoir

des ouvertures minimums d’entrée d’air en haut et en bas de la porte.

■ Les portes à claire-voie offrant des ouvertures équivalentes de

passage de l’air sont acceptables.

■ Il faut aussi prendre en compte l’espace requis entre les

appareils voisins.

Installation dans un placard (laveuse et sécheuse superposées) :

(152 mm)

(127 mm)

(25 mm)

76"

(1930 mm)

(25 mm)

(76 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

Installation dans un encastrement (sécheuse seulement) :

(178 mm)

18"

(460 mm)

Distances de dégagement recommandées pour l’installation :

Installation dans un placard (sécheuse seulement) :

(76 mm)

48 in.

(310 cm2)

24 in.

(155 cm2)

(127 mm)

34" recommended

(864 mm)

18" min.

(457 mm)

(25 mm)

(127 mm)

(25 mm)

Installation sous comptoir personnalisée (sécheuse seulement) :

39" min.

(990 mm)

(25 mm)

Page 23

Installation dans une résidence mobile – exigences supplémentaires :

Cette sécheuse peut être installée dans une résidence mobile. L’installation doit être conforme aux critères de la version la plus récente de la norme suivante des É.-U. : Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) ou de la Norme CAN/CSAZ240MH.

Autres critères à respecter pour une installation en résidence mobile :

Toutes les sécheuses :

■ Un système d’évacuation en métal qui peut être acheté

chez votre marchand. Pour plus de renseignements, voir la section “Assistance ou service” dans le Guide d’utilisation et d’entretien.

■ Il faut prendre des dispositions spéciales dans les maisons

mobiles pour l’apport d’air de l’extérieur dans la sécheuse. Les ouvertures (telle qu’une fenêtre à proximité) devrait être au moins deux fois plus grande que l’ouverture de décharge de la sécheuse.

Pour l’installation de sécheuses à gaz dans une résidence mobile :

■ On peut commander la trousse d’installation dans

une résidence mobile – Pièce n° 346764. Pour plus de renseignements, consulter les numéros de service indiqués à la section “Assistance ou service” du Guide d’utilisation et d’entretien.

SÉCHEUSE ÉLECTRIQUE RACCORDEMENT À L’ALIMENTATION

ÉLECTRIQUE - CANADA SEULEMENT

SPÉCIFICATIONS ÉLECTRIQUES

Lorsqu’on utilise un cordon d’alimentation de rechange, il est recommandé d’utiliser le cordon d’alimentation de rechange, pièce n° 8529008.

Pour plus de renseignements, consulter les numéros de service indiqués à la section “Assistance ou service” du Guide d’utilisation et d’entretien.

C’est à l’utilisateur qu’incombe la responsabilité de :

■ Contacter un électricien qualié.

■ S’assurer que le raccordement électrique est adéquat

et conforme au Code canadien de l’électricité, C22.1 – dernière édition, et à tous les codes locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

■ L’appareil doit être alimenté uniquement par un circuit

monophasé de 120/240 V CA seulement, 60 Hz à 4 ls, sur un circuit séparé de 30 ampères, fusionné aux deux extrémités de la ligne. On recommande d’utiliser un fusible ou un disjoncteur temporisé. On recommande également que cet appareil soit alimenté par un circuit indépendant.

■ Cette sécheuse est équipée d’un cordon

d’alimentation homologué par la CSA International à introduire dans une prise murale standard 14-30R. Le cordon mesure 5 pi (1,52 m). Veiller à ce que la prise murale se trouve à proximité de l’emplacement dénitif de la sécheuse.

Prise murale à 4 ls

(14-30R)

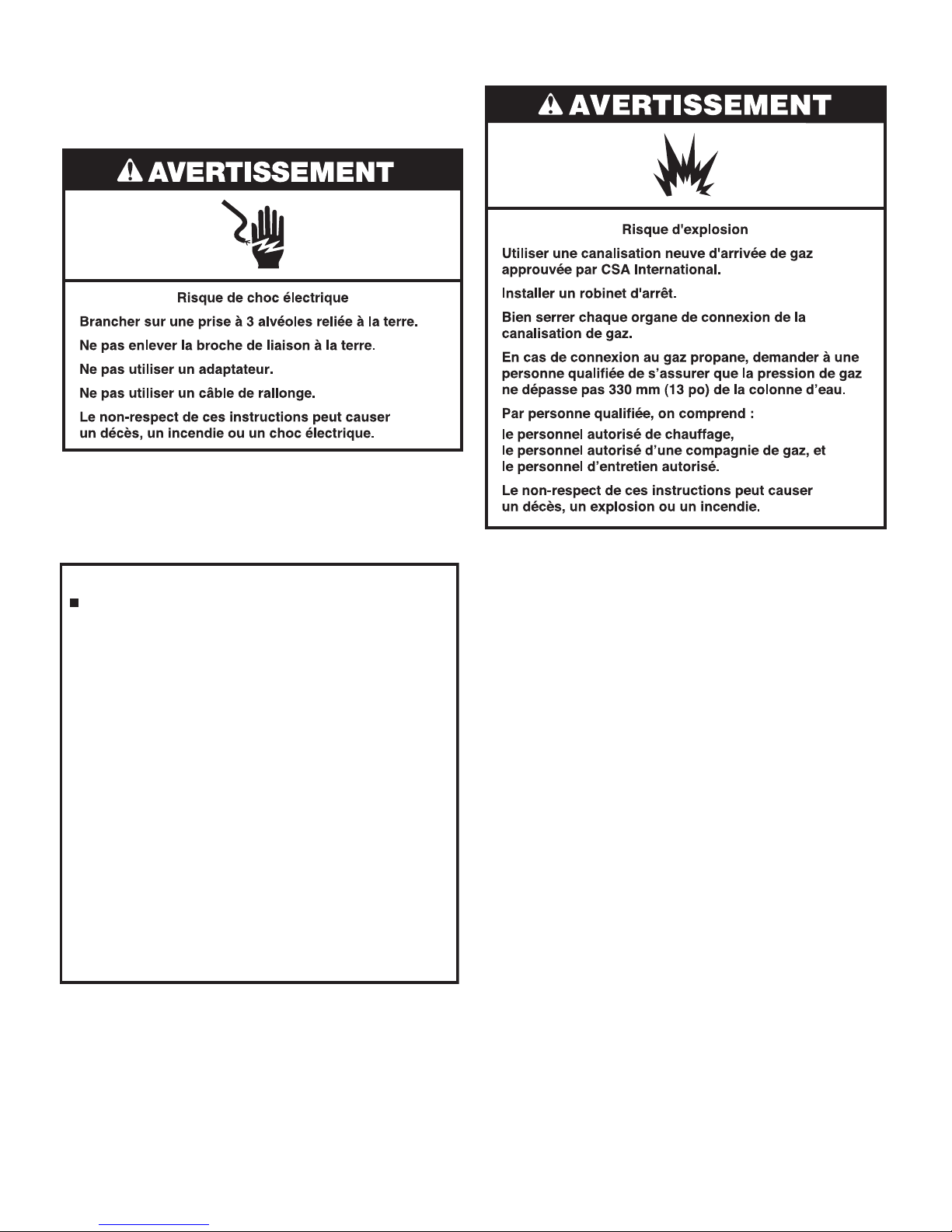

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon : Cette sécheuse doit être reliée à la terre. En cas de mauvais

fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette sécheuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une che de branchement munie d'une broche de liaison à la terre. La che doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la sécheuse, consulter un électricien ou un technicien ou un personnel qualié. Ne pas modier la che de branchement fournie avec la sécheuse; si la che ne correspond pas à la conguration de la prise de courant, demander à un électricien qualié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

Page 24

RACCORDEMENT D’UNE SÉCHEUSE À GAZ

SPÉCIFICATIONS ÉLECTRIQUES

■ L’appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 ou 20 ampères, protégé par fusible. On recommande l’emploi d’un fusible ou d’un disjoncteur temporisé. Il est recommandé de raccorder l’appareil sur un circuit distinct exclusif à cet appareil.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sécheuse reliée à la terre et connectée par

un cordon : Cette sécheuse doit être reliée à la terre. En cas de mauvais

AVERTISSEMENT : Le raccordement incorrect de

CONSERVEZ CES INSTRUCTIONS

SPÉCIFICATIONS DE L’ALIMENTATION EN GAZ

TYPE DE GAZ

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel. Sa conception est homologuée par CSA International pour l’alimentation au gaz de pétrole liquéé (propane ou butane), avec conversion appropriée.

■ Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spécique qui alimente l’habitation. L’information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la sécheuse. Si ces renseignements ne correspondent pas au type de gaz disponible, contacter votre marchand ou composer les numéros de téléphone indiqués dans la section “Assistance ou service” du Guide d’utilisation et d’entretien.

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualié doit effectuer la conversion.

Ne pas entreprendre de convertir l’appareil pour l’utilisation d’un gaz différent de celui indiqué sur la plaque signalétique sans d’abord consulter la compagnie de gaz.

Page 25

CANALISATION DE GAZ

*53/4" (146 mm)

/2"

(38 mm)

Option 1 (méthode recommandée)

Raccord à gaz en acier inoxydable exible:

■ Si les codes locaux le permettent, utiliser un raccord neuf

en acier inoxydable souple (conception homologuée par l’American Gas Association ou par CSA International) pour raccorder la sécheuse à la canalisation rigide d’alimentation en gaz. Selon le besoin, utiliser un coude et un adaptateur de 3/8” x tuyau NPT de 3/8” entre le raccord de gaz exible et la canalisation de gaz de la sécheuse, pour éviter toute déformation.

Option 2 (méthode alternative)

Conduit d’aluminium ou de cuivre approuvé:

■ La canalisation doit comprendre un connecteur obturé

(letage NPT de 1/8" ou plus) accessible pour le raccordement de l’instrument de mesure, immédiatement en amont de la connexion d’alimentation en gaz de la sécheuse. Voir l’illustration.

■ Un tuyau IPS de 1/2" est recommandé.

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux de cuivre ou d’aluminium de 3/8" si les codes locaux et le fournisseur de gaz le permettent.

■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

■ Pour les longueurs supérieurs à 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de grosseur différente.

■ Si la sécheuse a été convertie au gaz de pétrole liquéé, on

peut utiliser un tuyau en cuivre compatible au gaz de pétrole liquéé de 3/8". Si la longueur totale de la canalisation d’arrivée de gaz est supérieure à 20 pi (6,1 m), utiliser une plus grosse conduite.

REMARQUE : On doit utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz propane. Ne pas utiliser de ruban TEFLON

■ La canalisation doit comprendre un robinet d’arrêt.

®†

Aux États-Unis :

Un robinet d’arrêt individuel manuel doit être installé à six (6) pi (1,8 m) de la sécheuse, conformément au National Fuel Gas Code, ANSI Z223.1. L’emplacement doit être facile à atteindre pour ouvrir et fermer la sécheuse.

Au Canada:

Un robinet d’arrêt individuel manuel doit être installé conformément à la norme B149.1 du Code des installations au gaz naturel ou propane. On recommande qu’un robinet d’arrét manuel individuel soit installé à moins de 6 pi (1,8 m) de la sécheuse. Choisir l’emplacement d’installation du robinet d’arrêt pour qu’il soit facilement accessible pour les manoeuvres d’ouverture et fermeture.

EXIGENCES CONCERNANT LE RACCORDEMENT AU GAZ

■ Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre

le connecteur de gaz exible et la conduite de gaz de la sécheuse, tel que nécessaire pour éviter le pincement.

■ Utiliser uniquement un composé d’étanchéité des tuyauteries.

Ne pas utiliser de ruban TEFLON

■ On doit raccorder la sécheuse à la canalisation de gaz à l’aide

®†

d’un connecteur de gaz exible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.

CARACTÉRISTIQUES D’ALIMENTATION DU BRÛLEUR

Altitudes supérieures à 2 000 pieds (610 m) :

■ Si la sécheuse doit être utilisée à une altitude supérieure à

2 000 pieds (610 m), on doit réduire de 4 % le débit thermique du brûleur indiqué sur la plaque signalétique pour chaque tranche de 1 000 pieds (305 m) d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■ La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de pression à des pressions plus élevées que 1/2 lb/po².

CANALISATION D’ARRIVÉE DE GAZ DE LA SÉCHEUSE

■ La canalisation d’arrivée de gaz sortant à l’arrière de la

sécheuse est dotée d’un letage mâle de 3/8".

Connecteur de gaz exible de 3/8"

* REMARQUE : Si la sécheuse est montée sur un piédestal,

prévoir 10" (254 mm) ou 15,5" (394 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz, en fonction du modèle de piédestal. Pour une installation dans un garage, prévoir 18" (460 mm) de plus à partir du sol pour la hauteur de la canalisation d’arrivée de gaz.

A. Connecteur de gaz exible de 3/8" B. Adaptateur de tuyau au joint conique de 3/8" C. Connecteur obturé (letage NPT de 1/8" ou plus) D. Canalisation de gaz (NPT de 1/2") E. Robinet d’arrêt du gaz

† ®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Page 26

INSTALLATION DES PIEDS

DE NIVELLEMENT

1. Préparer la sécheuse pour les pieds

de nivellement

INSTRUCTIONS POUR LE RACCORDEMENT AU GAZ (modèles à gaz uniquement)

1. Connecter l’alimentation en gaz

à la sécheuse

A. Raccord mâle conique B. Raccord mâle non conique

Retirer le capuchon rouge de la canalisation d’arrivée de gaz. À l’aide d’une clé pour serrer, raccorder l’alimentation en gaz à la sécheuse. Utiliser un composé d’étanchéité des tuyauteries sur tous les letages des raccords mâles non coniques. Si on utilise un conduit métallique souple, veiller à ce qu’il ne soit pas pincé.

REMARQUE : Pour les raccordements au gaz de propane liquéé, il faut utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz de propane liquéé. Ne pas utiliser de ruban TEFLON

®†

Pour ne pas endommager le plancher, utiliser une grande pièce de carton de l’emballage de la sécheuse; la placer sous tout le bord arrière de la sécheuse. Saisir fermement la sécheuse par la caisse (non par le panneau de commande) et incliner soigneusement la sécheuse sur le carton.

2. Visser dans les pieds

de nivellement

Symbole

diamond marking

de losange

Examiner les pieds de nivellement, trouver le symbole de losange. Introduire manuellement les vis des pieds dans les trous, utiliser une clé à molette pour visser les pieds jusqu’à ce que le symbole de losange ne soit plus visible.

Placer une cornière de carton prise à partir de l’emballage

de la sécheuse sous chacun des deux coins arrière de la sécheuse. Redresser la sécheuse. Faire glisser la sécheuse sur les cornières jusqu’à ce qu’elle soit proche de son emplacement nal. Laisser sufsamment d’espace pour connecter le conduit d’évacuation.

2. Planier le raccordement du raccord

(option 1)

A. Raccord de gaz exible de

3/8"

B. Conduit de la sécheuse

de 3/8"

On doit utiliser une combinaison de raccords de canalisation pour raccorder la sécheuse à l’alimentation en gaz existante. Un raccordement est illustré. Le raccordement peut varier, selon le type d’alimentation, la dimension et l’emplacement.

C. Coude de canalisation

de 3/8" x 3/8"

D. Adaptateur de tuyau au joint

conique de 3/8"

† ®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.

Page 27

3. Ouvrir le robinet d’arrêt

A. Robinet fermé B. Robinet ouvert

Ouvrir le robinet d’arrêt du conduit d’alimentation; le robinet est ouvert lorsque la poignée est parallèle au conduit. Puis vérier tous les raccordements en les badigeonnant d’une solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique la présence d’une fuite. Réparer toute fuite éventuelle.

ÉVACUATION Exigences concernant l’évacuation

Conduit métallique rigide

■ Recommandé pour une meilleure performance de séchage et

pour réduire les risques d’écrasement et de déformation.

Conduit métallique exible (Acceptable uniquement si accessible pour le nettoyage)

■ Doit être complètement déployé et supporté dans

l’emplacement nal de la sécheuse.

■ Enlever tout excès de conduit pour éviter tout affaissement et

déformation susceptible de réduire la capacité d’évacuation et le rendement.

■ Ne pas installer le conduit dans les cavités fermées des murs,

plafonds ou planchers.

■ La longueur totale ne doit pas excéder 7

■ La longueur du conduit métallique d’évacuation souple utilisé

doit être prise en compte lors de la conception de l’ensemble du circuit d’évacuation, tel qu’indiqué dans le tableau des systèmes d’évacuation.

/4 pi (2,4 m).

REMARQUE : Lors de l’utilisation d’un système de décharge

existant, nettoyer et éliminer la charpie sur toute la longueur du système et veiller à ce que le clapet d’évacuation ne soit pas obstrué par une accumulation de charpie. Remplacer tout conduit de plastique ou de feuille métallique par un conduit métallique rigide ou exible. Examiner le tableau des systèmes d’évacuation et au besoin, apporter les modications nécessaires au système d’évacuation pour atteindre le meilleur rendement de séchage.

AVERTISSEMENT : Pour réduire le risque d’incendie, cette

sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.

IMPORTANT : Respecter les dispositions de tous les codes

et règlements en vigueur. Le conduit d’évacuation de la sécheuse ne doit pas être connecté à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit en métal exible ou rigide doit être utilisé pour l’évacuation.

(102 mm)

Conduit d’évacuation en métal

lourd de 4” (102 mm)

Clapets de décharge :

■ Terminer le conduit d’évacuation par un clapet d’évacuation

pour empêcher les rongeurs et insectes d’entrer dans l’habitation.

■ Doit se situer à au moins 12” (305 mm) au-dessus du sol ou

de tout objet susceptible d’obstruer l’évacuation (par exemple eurs, roches, arbustes ou neige).

■ Ne pas utiliser un clapet d’évacuation à fermeture magnétique.

Styles recommandés :

Clapet à persiennes

Clapet de type boîte

Style acceptable

Clapet incliné

■ Utiliser uniquement un conduit d’évacuation en métal lourd de

4” (102 mm) et des brides de serrage.

■ Ne pas utiliser de conduit de plastique ou de métal très mince.

Page 28

Coudes :

■ Les coudes à 45° permettent une meilleure circulation de l’air

que les coudes à 90°.

Bonne

Meilleure

Planication du système d’évacuation

Choisir un type de système d’évacuation :

Installations d’évacuation recommandées :

Brides de serrage :

■ Utiliser des brides de serrages pour sceller tous les joints.

■ Le conduit d’évacuation ne doit pas être connecté ou xé avec

des vis ou avec tout autre dispositif de serrage qui se prolonge à l’intérieur du conduit et où la charpie risque de s’accrocher. Ne pas utiliser de ruban adhésif pour conduit.

Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture, papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes de santé.

A. Sécheuse B Raccord coudé C. Mur D. Clapet d’évacuation E. Brides F. Conduit d’évacuation

métallique rigide ou souple

G. Longueur de conduit

d’évacuation nécessaire pour le raccordement des coudes

H. Bouche de décharge

Installations d’évacuation en option

Si vous préférez, cette sécheuse peut être convertie pour évacuerpar le côté droit, le côté guache ou par le bas. Contactez votre revendeur local pour convertir la sécheuse.

Page 29

Autres installations où le dégagement est réduit:

Installation au-dessus de la sécheuse

(également disponible avec un coude décalé

Déterminer l’itinéraire d’acheminement du conduit :

■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera le

plus direct et le plus rectiligne.

■ Planier l’installation pour introduire le nombre minimal

de coudes et de changements de direction.

■ Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

■ Plier le conduit graduellement pour éviter de le déformer.

■ Utiliser le moins de changements de direction à 90° possible.

Déterminer la longueur du conduit et les coudes nécessaires :

■ Utiliser le tableau des systèmes d’évacuation ci-dessous

pour déterminer le type de composants et les combinaisons acceptables.

REMARQUE : Ne pas utiliser un conduit de longueur

supérieure à la valeur spéciée dans le tableau des systèmes d’évacuation.

Si la longueur du circuit est supérieure à la valeur spéciée dans le tableau, on observera :

■ Une réduction de la longévité de la sécheuse.

■ Une réduction du rendement, avec temps de séchage plus

longs et une plus grande consommation d’énergie.

Le tableau des systèmes d’évacuation fournit les exigences d’évacuation qui vous aideront à atteindre la meilleure performance de séchage.

REMARQUE : Les installations d’évacuation par le côté ou par le bas comportent un changement de direction à 90º à l’intérieur de la sécheuse. Pour établir la longueur maximale du conduit,ajouter un changement de direction à 90º au tableau.

Installation de périscope

Dispositions spéciales pour les résidences mobiles :

Le système d’évacuation doit être solidement xé à une section non combustible de la structure de la résidence mobile et ne doit pas se terminer en dessous de celle-ci. Acheminer le conduit d’évacuation vers l’extérieur.

Tableau des systèmes d’évacuation

Nombre de coudes à 90°

Type de conduit

d’évacuation

Métallique

rigide

Métallique

rigide

Métallique

rigide

Métallique

rigide

Métallique

rigide

Clapets de

type boîte/à

persiennes

64 pi (20 m)

54 pi (16,5 m)

44 pi (13,4 m)

35 pi (10,7 m)

27 pi (8,2 m)

58 pi (17,7 m)

48 pi (14,6 m)

38 pi (11,6 m)

29 pi (8,8 m)

21 pi (6,4 m)

Clapets inclinés

Page 30

Raccorder du système d’évacuation

1. Installer le clapet d’évacuation

12" min.

(305 mm)

12" min.

(305 mm)

Installer le clapet d’évacuation et utiliser un composé de calfeutrage pour calfeutrer le côté extérieur de l’ouverture murale autour du clapet d’évacuation.

2. Raccorder le conduit d’évacuation

au clapet

RACCORDEMENT DES TUYAUX D’ALIMENTATION

(Modèles avec vapeur seulement)

Pour les modèles sans vapeur, continuer à “Raccordement du conduit d’évacuation”.

La sécheuse doit être connectée au robinet d’eau froide à l’aide des nouveaux tuyaux d’alimentation. Ne pas utiliser de tuyaux usagés.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation pour réduire le risque de défaillance intempestive. Prendre note de la date d’installation ou de remplacement des tuyaux d’arrivée d’eau, pour référence ultérieure.

Inspecter périodiquement les tuyaux et les remplacer en cas de renement, de déformation, de coupure, d’usure ou si une fuite se manifeste.

1. Fermer l’eau froide; retirer et

remplacer le joint de caoutchouc

Le conduit doit être placé par dessus le clapet d’évacuation.

Fixer ensemble le conduit et le clapet avec une bride de 4" (102 mm). Acheminer le conduit jusqu’à l’emplacement de la sécheuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction à 90º. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésif pour conduit, de vis ou autres dispositifs de xation qui se prolongeraient à l’intérieur du conduit pour xer le conduit d’évacuation; ceux-ci pourraient retenir la charpie.

Arrêter le robinet d’eau froide et retirer le tuyau d’alimentation

de la laveuse.

Vérier que le joint de caoutchouc se trouve dans le raccord

en “Y”. Retirer l’ancien joint de caoutchouc du tuyau d’arrivée d’eau et le remplacer par le nouveau joint de caoutchouc fourni.

Fixer le tuyau court et

le raccord en “Y”

Si l’espace le permet, xer l’embout femelle du connecteur en Y au robinet d’eau froide. Voir gure A.

Si le connecteur en Y ne peut être xé directement au robinet d’eau froide, on doit utiliser le tuyau court. Voir gure B. See gure B. Fixer un tuyau court au robinet d’eau froide. Visser complètement le raccord à la main pour qu’il soit scellé au robinet. Puis xer le raccord en “Y” à l’extrémité mâle du tuyau court. Visser complètement le raccord à la main pour qu’il soit scellé au connecteur en Y.

Page 31

3. Serrer les raccords

5. Fixer le long tuyau à l’électrovanne de

remplissage de la sécheuse et serrer les raccords

À l’aide d’une pince, serrer les raccords en effectuant deux tiers de tour supplémentaire.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

4. Fixer le long tuyau au raccord en

“Y” et serrer les raccords

L’une des extrémités du tuyau long comporte un treillis métallique à l’intérieur du raccord. Fixer cette extrémité au connecteur en Y. Fixer le tuyau d’alimentation en eau froide de la laveuse à l’autre extrémité du raccord en “Y”. Visser le raccord à la main pour qu’il repose sur le connecteur. Terminer le serrage des raccords - deux tiers de tour supplémentaires avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

Ôter le capuchon protecteur de l’orice d’arrivée d’eau. Fixer l’extrémité inclinée du long tuyau au robinet de remplissage au bas du panneau arrière de la sécheuse. Visser complètement le raccord à la main pour qu’il soit scellé au raccord du robinet de remplissage. Terminer le serrage des raccords - deux tiers de tour supplémentaires avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d’être endommagé.

6. Ouvrir le robinet d’eau froide

Vérier que les robinets d’eau sont ouverts.

Page 32

7. Vérier qu’il n’y a pas de fuites

Vérier qu’il n’y a pas de fuites autour du connecteur en Y, du robinet et des tuyaux d’alimentation.

RACCORDEMENT DU CONDUIT D’ÉVACUATION

1. Raccorder le conduit d’évacuation à

la bouche d’évacuation

À l’aide d’une bride de serrage de 4" (102 mm), relier le conduit d’évacuation à la bouche d’évacuation de la sécheuse. Si on utilise le conduit d’évacuation existant, s’assurer qu’il est propre. Le conduit d’évacuation de la sécheuse doit être xé par-dessus la bouche d’évacuation et à l’intérieur du clapet d’évacuation. Vérier que le conduit d’évacuation est xé au clapet d’évacuation à l’aide d’une bride de serrage de 4"(102 mm).

2. Déplacer la sécheuse à son

emplacement nal

Déplacer la sécheuse à son emplacement nal en prenant soin de ne pas écraser ou déformer le conduit d’évacuation ou la canalisation de gaz souple.

Une fois que la sécheuse est à son emplacement dénitif, ôter les cornières et le carton du dessous de la sécheuse.

Page 33

RÉGLAGE DE L’APLOMB DE LA SÉCHEUSE

1. Régler l’aplomb de la sécheuse

Placer

Place

le niveau ici

level here

Vérier l’aplomb de la sécheuse d’un côté à l’autre. Répéter l’opération de l’avant vers l’arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que le système de détection d’humidité fonctionne correctement.

ACHEVER L’INSTALLATION LISTE DE VÉRIFICATION

Vérier que toutes les pièces sont maintenant installées.

❑

S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

Vérier la présence de tous les outils.

❑

Éliminer/recycler les matériaux d’emballage.

❑

Vérier l’emplacement dénitif de la sécheuse. S’assurer que

❑

le conduit d’évacuation n’est pas écrasé ou déformé.

Vérier que la sécheuse est d’aplomb. Voir “Réglage de

❑

l’aplomb de la sécheuse”.

Retirer la pellicule bleue sur le panneau de commande et

❑

tout ruban adhésif resté sur la sécheuse.

Essuyer soigneusement l’intérieur du tambour de la

❑

sécheuse avec un chiffon humide pour éliminer toute trace de poussière.

Lire la section “Utilisation de la sécheuse” dans le Guide

❑

d’utilisation et d’entretien.

Modèles avec vapeur seulement :

Vérier que les robinets d’eau sont ouverts.

❑

Vérier qu’il n’y a pas de fuites autour du raccord en «Y»,

❑

du robinet et des tuyaux.

Si l’on réside dans une région où l’eau est dure, l’emploi

❑

d’un adoucisseur d’eau est recommandé pour contrôler l’accumulation de tartre dans le circuit d’eau de la sécheuse. Avec le temps, l’accumulation de tartre peut obstruer différentes parties du circuit d’eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de remplacer ou de réparer certains composants.

Pas d’aplomb D’APLOMB Pas d’aplomb

2. Serrer et ajuster les pieds

de nivellement

Si la sécheuse n’est pas d’aplomb, la relever à l’aide d’un bloc de bois, utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérier à nouveau si elle est d’aplomb. Une fois la sécheuse d’aplomb, s’assurer que les quatre pieds sont en contact ferme avec le plancher et que la sécheuse ne tangue pas.

Modèles électriques seulement :

Brancher sur une prise reliée à la terre.

❑

Modèles à gaz seulement :

Brancher sur une prise reliée à la terre.

❑

S’assurer que l’alimentation en gaz est ouverte.

❑

Vérier qu’il n’y a pas de fuites.

❑

Vérier que la canalisation de gaz souple n’est pas écrasée

❑

ou déformée.

Tous les modèles :

Sélectionner un programme de séchage minuté avec chaleur

❑

et mettre la sécheuse en marche. Ne pas sélectionner le réglage de température Air Only (air seulement).

Si la sécheuse ne démarre pas, vérier ce qui suit :

 t-FCPVUPO4UBSUNJTFFONBSDIFBÏUÏFOGPODÏ

fermement.

 t-BTÏDIFVTFFTUCSBODIÏFEBOTVOFQSJTFFUPV

l’alimentation électrique est branchée.

 t-FTGVTJCMFTEVEPNJDJMFTPOUJOUBDUTFUTFSSÏTMF

disjoncteur n’est pas déclenché.

 t-BQPSUFEFMBTÏDIFVTFFTUGFSNÏF

Cette sécheuse démarre automatiquement une procédure de diagnostic au début du premier programme.

REMARQUE : Il est possible que la sécheuse dégage une

odeur lors du chauffage initial. Cette odeur est normale lorsque l’élément chauffant est utilisé pour la première fois. L’odeur disparaîtra.

Page 34

INVERSION DE LA PORTE

(FACULTATIF) :

Si vous préférez inverser le sens d’ouverture de la porte de

la sécheuse:

Une trousse d’inversion des portes, pièce n° W10406955,

peut être commandée. Pour plus de renseignements, voir la section “Assistance ou Service” dans le “Guide d’utilisation et d’entretien”.

LAVEUSE ET SÉCHEUSE

SUPERPOSÉES (FACULTATIF) :

Si vous préférez superposer votre laveuse et votre

sécheuse :

Il est possible de commander un nécessaire de superposition

numéro 8572546. Pour plus de renseignements, voir a section “Assistance ou Service” dans le “Guide d’utilisation et d’entretien”.

DÉPANNAGE

Voir le “Guide d’utilisation et d’entretien” ou consulter notre site Web et la Foire aux questions pour tenter d’éviter le coût d’une intervention de réparation.

Page 35

Page 36

W10385100B W10385101B-SP
