Whirlpool MDW 0513 AGW, MDW 0513 AGX Quick start guide

(voir description

ci-contre)

TOUCHE DEPART/REPRISE
Appuyez sur cette touche pour démarrer le programme
sélectionné : les voyants s’allument et s’éteignent à la fin
du programme.
L’ouverture de la porte pendant un cycle de lavage
suspend provisoirement le cycle : le voyant de la touche
Départ clignote. Pour redémarrer le cycle, refermez la
porte et appuyez de nouveau sur la touche Départ.

TOUCHE DE SELECTION DES
PROGRAMMES
Appuyez (plusieurs fois) sur la
touche « Programmes » jusqu’à ce
que le voyant du programme
requis s’allume (voir « Tableau
des programmes » ci-dessous).

TOUCHE ANNULATION/ARRET
Appuyez sur cette touche pour éteindre le bandeau de
commande.
L’enfoncement de cette touche pendant le déroulement
d’un programme annule le programme en cours ; l’eau
est vidangée pendant 1minute.
Si vous appuyez sur cette touche lorsque le lave-vaisselle
est éteint, tout liquide éventuellement présent dans
l’appareil est évacué pendant 1 minute.

1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options supplémentaires).
Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des écarts allant jusqu’à
20 minutes suite au calibrage automatique de l’appareil.

2) Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des organismes de test : pour obtenir des informations
détaillées sur les conditions de réalisation du test comparatif EN/Charge confor m e et autres tests, veuillez co ntacter l’adress e e-mail suivante : « [e-mail] ».

Tableau des programmes

Dé-

tergent

Consommation

Phase de

séchage

P

Programmes

Options

disponibles

Conseils pour le chargement

Litres kWh

Minutes

1)

1

Intellisense 50 °-60 °C

Départ

différé

Programme consei llé p o ur les
lavages habituel s, pour une v aisse lle
présentant des résidus d’aliments
secs (par exemple, EN 50242).

X 7-15 1,00-1,70 70-172 NON

2

Pre-Wash à froid

Départ

différé

Vaisselle qui sera lavée plus tard. — 4,0 0,01 14-16 NON

3

Quick 45 °C

Départ

différé

Vaissell e lé gèrement sale, san s
résidus d’aliments secs.

X 11,0 0,85 30-50 NON

4

Eco

2)

50 °C maxi.

Départ

différé

Vaissell e no r malement sale.
Programme d’économie d’énergie.

X 12 1,03 150 Complet

5

Intensive 65 °C

Départ

différé

Programme consei llé p o ur une
vaisselle très sale , n ota m m ent p our
poêles et casseroles.

X 14,0 1,60 145 Complet

5019 600 00131

AVANT D’UTILISER L’APPAREIL POUR LA PREMIERE FOIS, LISEZ AT TENTIVEMENT CE

GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D’INSTALLATION !

Description des options et de l’afficheur

INDICATEUR DU NIVEAU
DE SEL REGENERANT
S’il s’allume (à la fin du cycle),
il faut ajouter du sel dans le
réservoir.

TOUCHE DEPART
DIFFERE
Il est possible de différer le

démarrage du programme
de 2, 4 ou 8 heures.
Appuyez ensuite sur la
touche Départ. Le lavage
commence après le temps
pré-sélectionné.

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL SUFFIT D’APPUYER
SUR UNE TOUCHE QUELCONQUE, A L’EXCEPTION DE LA TOUCHE ANNULATION/ARRET.

POUR REDUIRE LA CON SOM MATION D’ENERGIE, LE BANDEAU DE C OMM AND E S’ET EINT

AUTOMATIQUEMENT AU BOUT DE 30SECONDES SI AUCUN CYCLE N’A ETE DE MARR E.

SELECTION TABLETT E
Cette sélection permet d’optimiser les performances du
cycle en fonction du type de détergent.
Si vous utilisez des tablettes 3 en 1 (produit de rinçage +

sel + détergent), appuyez sur la touche Tablette pendant
3 secondes (jusqu’à ce que le voyant s’allume).
Si vous utilisez un détergent en poudre ou liquide, le voyant
Tablette sur le bandeau de commande doit être éteint.

INDICATEUR DU NIVEAU DE
LIQUIDE DE RINÇAGE
S’il s’allume (à la fin du cycle), il
faut ajouter du liquide de
rinçage.

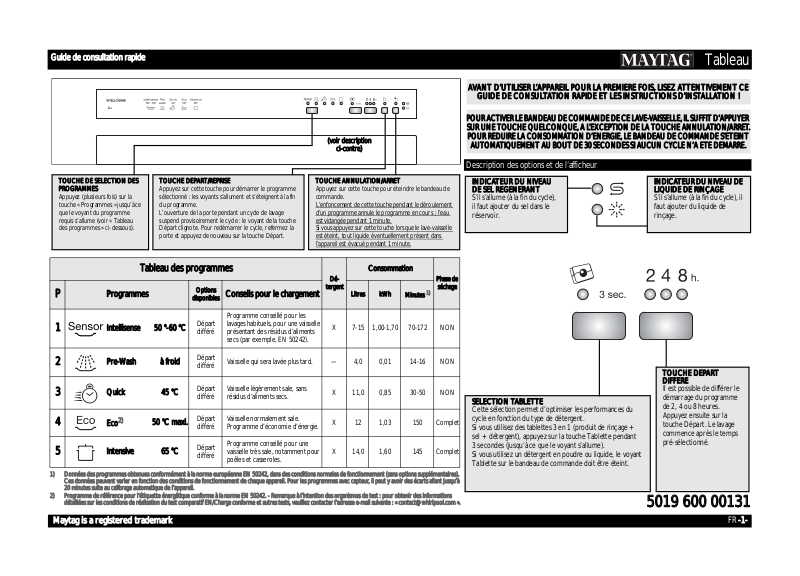

Guide de consultation rapide

Tableau

Maytag is a registered trademark

FR

-1-

5

7

86

1

4

10

9

2

3

1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5, 6, 7, 8- fonctions disponibles sur
le bandeau de commande
9- filtres
10- bras d’aspersion

1.

Contactez votre compagnie de distribution d’eau pour connaître le

degré de

dureté de l’eau

.

2.

... entrez cette valeur dans
votre appareil

Conseils pour l’utilisation du détergent

Degrés

allemands °dH

Degrés

français °fH

Degrés

anglais °eH

Degré de dureté de l’eau

3 premières LED DE PROGRAMMATION

allumées sur le bandeau de commande

(voir Tableau des programmes)

P1 P2 P3

Gel ou poudre

(liquide de rinçage

et sel)

Tablettes

0 - 5 0 - 9 0 - 6,3 Douce 1

Passer à l’étape 1

(voir « Contrôle

quotidien »)

6 - 10 10 - 18 7 - 12,6 Moyenne 2
11 - 15 19 - 27 13,3 - 18,9 Douce 3
16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4

Si l’eau est DURE,
ajouter davantage

de sel régénérant

(passer à l’étape 1

« Contrôle

quotidien »)

22 - 28 38 - 50 26,6 - 35 Dure 5
29 - 35 51 - 63 35,7 - 44,1 Tr ès d u r e 6
36 - 50 64 - 90 44,8 - 62,4 Extrêmement dure 7

La dureté de l’e au doit uniquement être

réglée avant le premier lavage ou si son

degré a changé.

1

Indicateur optique
(selon le modèle).
Dévissez le
bouchon.

Remplissez le réservoir à sel d’e au lors
de la première utilisation uniquement.

(selon le modèle)

Le voyant du niveau de sel régénérant peut ne
s’éteindre qu’au bout de plusieurs cycles de
lavage. Si le degré dureté de l’eau est égal à 1
(eau très douce), n’utilisez pas de sel régénérant.

Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir

Le voyant s’allume lorsqu’il est nécessaire de
REMPLIR LE RESERVOIR A SEL.

vert : OK.

transparent:
EN AJOUTER

Contrôle quotidien

Remplissage du réservoir à sel -

Le sel dissout le tartre (inutile si le niveau de dureté de l’eau est réglé sur «très douce » !)

- Appuyez simultanément sur les touches

Programmes

et

ANNULA T ION/Arrêt

pendant au moins 3 secondes.

- Les voyants des programmes indiqueront le réglage de la dureté de l’eau.

- Appuyez sur la touche

Programmes

pour augmenter la valeur de la dureté de l’eau (ap rès la vale ur7, le réglage retourne à 1).

- Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche

DEPART/REPRISE

pour enregistrer la valeur.

Ajoutez du sel

(n’ajoutez jamais de

détergent !) 0,8 kg min. / 1 kg max.

Vissez le bouchon.
Eliminez les résidus
de sel autour du
bouchon. Certains
réservoirs à sel ont
un indicateur de
niveau intégré dans
le bouchon
(voir la méthode
de contrôle
ci-dessous).

Le degré de dureté de l’eau est
réglé en usine sur « semi-dure »
(valeur 4).

Même si vous utilisez de s tablett es
contenant du sel, il sera nécessaire
d’ajouter du sel régénérant, car le
pouvoir d’adoucissement de ces
détergents est insuffisant en
présence d’eau particulièrement
dure.

Avant le premier lavage, vous
devez remplir le ré s e r voir à sel
indépendamment du degré de
dureté de l’eau

(voir description
ci-dessous, au point 1 « Cont r ôle
quotidien »).

Une fois que le sel régé né rant a ét é ajou té, lan cez im m édiat em ent u n pro gram me de lav age

(le programme « Pre-wash » seul ne suffit pas). Les grains de sel résiduels dans le fond de
cuve (ou toute solution saline) peuvent engendrer une corrosion marquée et endommager irréversiblement les composants en acier inoxydable. La garantie ne couvre pas les
dommages imputables à une situation de ce type.

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

FR

-2-

3

Observez l’indicateur de niveau du liquide
de rinçage dans le distributeur.

(selon le modèle)
Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

Le voyant s’allume lorsqu’il est nécessaire
d’AJOUTER DU LIQUIDE DE RINÇAGE

foncé : OK. transparent : EN AJOUTER

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle à usage ménager. Essuyez

immédiatement

tout écoulement accidentel de liquide. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais

fonctionnement de l’appareil.

Si des traînées sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1 à 3). La vaisselle n’est pas complètement sèche : réglez le dosage sur une position supérieure (5 ou 6). La vaisselle en
plastique sèche plus difficilement et un réglage sur une quantité de liquide de rinçage supérieure ne modifiera pas le résultat.

Les détergents avec liquide de rinçage incorporé ne seront efficaces qu’avec des programmes de plus longue durée. Avec les programmes de durée plus courte, des résidus de dé tergent pe uvent rester sur la va isselle (au beso in, utilisez
des détergents en poudre). Les détergents avec liquide de rinçage incorporé ont tendance à produire une quantité excessive de mousse.

Utilisation quotidienne

Ajout de détergent -

Utilisez uniquement un détergent spécial lave-vaisselle et conformez-vous aux instructions du fabricant

Ouvrir le couvercle A

(appuyez sur la touche prévue à cet effet).

Remplissez le
distributeur de
détergent juste avant
de commencer le
programme de lavage.

Fermez le couvercle en appuyant sur

les nervures prévues à cet effet.

Au besoin,
ouvrez le
couvercle B
(en appuyant
sur le bouton
correspondant).

Faites l’appoint
de

liquide de

rinçage

jusqu’au
repère max.
~150 ml.

Le dosage du liquide de rinçage peut
être adapté au détergent utilisé. Plu s
le réglage est bas, plus la quantité de
liquide de rinçage utilisée sera faible
(réglage d’usine: position 4).
Appuyez sur la touche pour ouvrir le
couvercle B. A l’aide d’une pièce de
monnaie ou d’un objet si milaire, faites
tourner la flèche jusqu’à la position
souhaitée. Une fois le réglage du
dosage du liquide de rinçage modifié,
refermez le couvercle.

Indicateur
optique

2

Utilisez une seule tablette par cycle;
placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être
utilisés ; cependant, pour les tablettes 2
en 1, il faut approvisionner en sel.

Certains types de tab le tte s n e se d iss o lve n t
pas complètement pendant les cycles de
lavage courts (Rapide, Fragile, Lavage
main) ; le fait de placer la tablette au fond
de la cuve peut permettre de favoriser la
dissolution et le lavage.

Introduisez le détergent :

T ablette/ poudre / liquide

dans le compartiment le plus grand.

Consultez les recommandatio ns du fa brica nt de déte rge nt su r l’em b alla ge du dé t ergen t.

Ajout de liquide de rinçage

(pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

FR

-3-
