Whirlpool LPR 855, 6AKM 613/IX, EKA 3282/2482-1 RE, EKS 4461 IN-1, EKA 3282/2482-1 LI INSTRUCTION FOR USE [it]

39

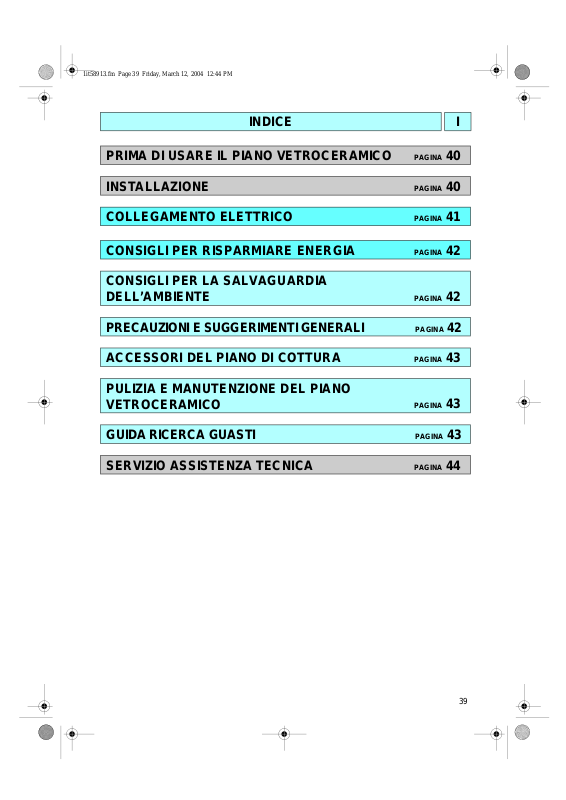

INDICE I

PRIMA DI USARE IL PIANO VETROCERAMICO

PAGINA

40

INSTALLAZIONE

PAGINA

40

COLLEGAMENTO ELETTRICO

PAGINA

41

CONSIGLI PER RISPARMIARE ENERGIA

PAGINA

42

CONSIGLI PER LA SALVAGUARDIA

DELL’AMBIENTE

PAGINA

42

PRECAUZIONI E SUGGERIMENTI GENERALI

PAGINA

42

ACCESSORI DEL PIANO DI COTTURA

PAGINA

43

PULIZIA E MANUTENZIONE DEL PIANO

VETROCERAMICO

PAGINA

43

GUIDA RICERCA GUASTI

PAGINA

43

SERVIZIO ASSISTENZA TECNICA

PAGINA

44

1it58913.fm Page 39 Friday, March 12, 2004 12:44 PM

40

• Per utilizzare al meglio gli elettrodomestici vi

invitiamo a leggere attentamente le istruzioni per

l’uso e conservarle in caso di necessità.

Piano di cottura

• Incassare il piano di cottura in un piano di

lavoro da 20 a 50 mm di spessore.

• Inserire un pannello separatore ad una

distanza minima di 90 mm dal fondo del piano,

in modo che non possa essere accessibile

dall'utente.

• Un eventuale mobile a colonna dovrà distare

dal bordo del piano di cottura almeno 100 mm.

• Praticare nel piano di lavoro un’apertura delle

dimensioni indicate sulla scheda prodotto

separata.

• Applicare sul piano di cottura la guarnizione a

corredo (ove non sia già presente), dopo aver

pulito la superficie di applicazione come da

illustrazione.

N.B.: prima di installare il piano di cottura, rimuovere

l’eventuale pellicola di protezione.

• Se il piano di lavoro è in legno utilizzare le

apposite mollette e viti fornite a corredo.

1. Posizionare le 4 mollette (D) come illustrato,

rispettando le quote indicate.

2. Fissare le stesse tramite le viti (E).

3. Installare il piano di cottura nel piano di lavoro.

• Se il piano di lavoro è in marmo, plastica,

ceramica, pietre, ecc., il fissaggio deve essere

effettuato con particolari staffe (F) che devono

essere richieste al Servizio Assistenza con il cod.

4819 404 78697.

1. Installare il piano di cottura nel piano di lavoro.

2. Utilizzare le 4 staffe (F) posizionandole come

indicato in figura, in funzione dello spessore del

piano di lavoro.

3. Fissare le 4 viti (G) nei fori (H).

PRIMA DI USARE IL PIANO VETROCERAMICO

INSTALLAZIONE

1it58913.fm Page 40 Friday, March 12, 2004 12:44 PM
