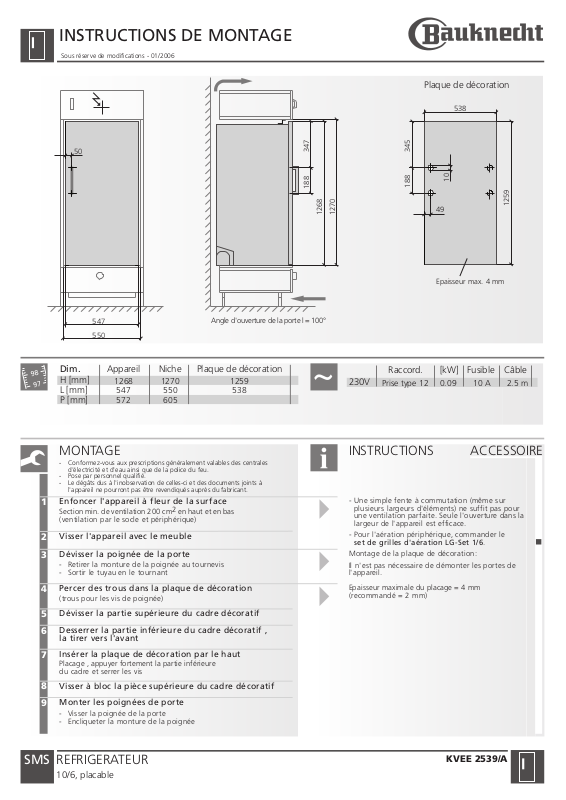

INSTRUCTIONS DE MONTAGE
Sous réserve de modifications - 01/2006
Plaque de décoration
538
50
Dim.
H [mm]
L [mm]
P [mm]
547
550
Appareil Niche
1268
547
572
1270
550
605
Angle d'ouverture de la porte l = 100°
Plaque de décoration
1259
538
188 347
1268
1270
230V
345188
Raccord.
Prise type 12
10
49
Epaisseur max. 4 mm
0.09 10 A
1259
Câble[kW] Fusible
2.5 m
MONTAGE
- Conformez-vous aux prescriptions généralement valables des centrales
d'électricité et d'eau ainsi que de la police du feu.
- Pose par personnel qualifié.
- Le dégâts dus à l'inobservation de celles-ci et des documents joints à
l'appareil ne pourront pas être revendiqués auprès du fabricant.
Enfoncer l'appareil à fleur de la surface
1
Section min. de ventilation 200 cm2 en haut et en bas
(ventilation par le socle et périphérique)
Visser l'appareil avec le meuble
2
Dévisser la poignée de la porte
3
- Retirer la monture de la poignée au tournevis
- Sortir le tuyau en le tournant
Percer des trous dans la plaque de décoration
4
(trous pour les vis de poignée)
Dévisser la partie supérieure du cadre décoratif
5
Desserrer la partie inférieure du cadre décoratif ,
6
la tirer vers l'avant
Insérer la plaque de décoration par le haut
7
Placage , appuyer fortement la partie inférieure
du cadre et serrer les vis
Visser à bloc la pièce supérieure du cadre décoratif
8
Monter les poignées de porte
9
- Visser la poignée de la porte
- Encliqueter la monture de la poignée
INSTRUCTIONS
- Une simple fente à commutation (même sur
plusieurs largeurs d'éléments) ne suffit pas pour
une ventilation parfaite. Seule l'ouverture dans la
largeur de l'appareil est efficace.
- Pour l'aération périphérique, commander le
set de grilles d'aération LG-Set 1/6.
Montage de la plaque de décoration:
Il n'est pas nécessaire de démonter les portes de
l'appareil.
Epaisseur maximale du placage = 4 mm
(recommandé = 2 mm)
ACCESSOIRE
REFRIGERATEURSMS
10/6, placable
KVEE 2539/A
