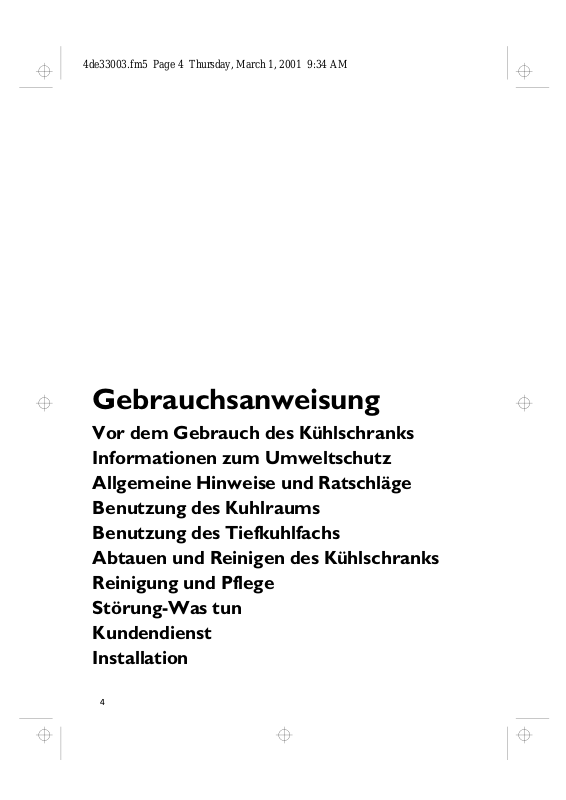

4de33003.fm5 Page 4 Thursday, March 1, 2001 9:34 AM
Gebrauchsanweisung
Vor dem Gebrauch des Kühlschranks
Informationen zum Umweltschutz
Allgemeine Hinweise und Ratschläge
Benutzung des Kuhlraums
Benutzung des Tiefkuhlfachs
Abtauen und Reinigen des Kühlschranks
Reinigung und Pflege
Störung-Was tun
Kundendienst
Installation
4
Page 2
4de33003.fm5 Page 5 Thursday, March 1, 2001 9:34 AM
Vor dem Gebrauch des Kühlschranks
Das von Ihnen erworbene
Produkt ist ausschließlich für
den Hausgebrauch bestimmt.
Das
Tiefkühlfach
vorhanden, können Sie zum
Herstellen von Eiswürfeln, zum
Einlagern von Tiefkühlware
und eingefrorenen
Lebensmitteln und zum
sachgerechten Einfrieren von
sowohl frischen als gekochten
Speisen (nur in mit
gekennzeichneten
Fächern ) benutzen;
Das
Abtauen erfolgt
manuell
automatischer
Abtaufunktion
Kühlraum
. Der
, falls
mit
ausgestattete
ist für die
Aufbewahrung frischer
Lebensmittel und von
Getränken bestimmt.
Damit Sie den
größtmöglichen Nutzen aus
Ihrem Gerät ziehen, lesen Sie
bitte aufmerksam die
Bedienungsanleitung, in der
Sie die Produktbeschreibung
sowie nützliche Ratschläge
zur Aufbewahrung der
Lebensmittel finden.
Heben Sie diese Anleitung
bitte als Nachschlagewerk
gut auf.
Nach dem Auspacken des
1.
Gerätes überprüfen, ob die
Tür richtig schließt.
Mögliche Transportschäden
müssen dem Händler
innerhalb von 24 Stunden
nach Anlieferung gemeldet
werden.
2. Vor der Inbetriebnahme
des Gerätes mindestens 2
Stunden warten, damit
der Kühlkreis seine volle
Funktionstüchtigkeit
erreichen kann.
Die Installation und der
3.
elektrische Anschluss
müssen von einer Fachkraft
gemäß den
Herstelleranweisungen und
den gültigen örtlichen
Bestimmungen
vorgenommen werden.
Informationen zum Umweltschutz
1. Verpackung
Das Verpackungsmaterial ist
zu 100% wiederverwertbar
und durch ein
Recyclingsymbol
gekennzeichnet.
Für die Entsorgung die
örtlichen Vorschriften
beachten.
Das Verpackungsmaterial
(Plastikbeutel, Styropol
usw.) außerhalb der
Reichweite von Kindern
aufbewahren, da es eine
mögliche Gefahrenquelle
darstellt.
2. Produkt
Das Gerät wurde aus
wiederverwertbaren
Materialien hergestellt. Die
Entsorgung hat gemäß den
örtlichen Bestimmungen zur
Abfallbeseitigung zu
erfolgen.
Das Stromkabel
durchschneiden, um das
Gerät funktionsuntüchtig zu
machen. Das Gerät
ordnungsgemäß bei den
speziellen Sammelstellen für
die Wiedergewinnung der
Kühlgase abgeben.
Allgemeine Hinweise und Ratschläge
Verwenden Sie den
Kühlraum
Lagerung von frischen
Lebensmitteln und das
Tiefkühlfach
Herstellen von Eiswürfeln,
das Einlagern von
Tiefkühlware und das
Einfrieren von frischen
Lebensmitteln (nur in mit
gekennzeichneten
Fächern ).
Belüftungsöffnungen des
Gerätes nicht abdecken oder
zustellen.
Keine Glasbehälter mit
flüssigem Inhalt ins
Tiefkühlfach stellen, da
nur für die
nur zum
diese platzen können.
Eiswürfel oder Wassereis
nicht sofort nach Entnahme
aus dem Gefrierfach essen,
da sie Kälteverbrennungen
hervorrufen können.
Kindern das Spielen und
Verstecken im Gerät nicht
gestatten, um Erstickungsund Einschließgefahr zu
vermeiden.
Vor jeder Reinigungs- und
Wartungsarbeit das Gerät
ausschalten oder den
Netzstecker ziehen.
Das Anschlußkabel darf nur
durch eine autorisierte
Person ersetzt werden.
Information:
Dieses Gerät ist FCKW-frei (der
Kältekreislauf enthält R134a)
oder FKW-frei (der
Kältekreislauf enthält R600a Isobutan). Für detaillierte
Angaben bitte Typenschild am
Gerät einsehen.
Die angegebenen
Leistungen beziehen sich
auf frei stehende Geräte
und nicht auf Einbaugeräte.
Konformitätserklärung
Dieses Gerät darf mit
Lebensmitteln in Berührung
kommen und entspricht dem
ital. Gesetz 108 vom 25.01.1992
(EWG-Richtlinie 89/109).
Information:
Betrifft die Geräte mit
Isobutan (R600a)
Isobutan ist ein natürliches Gas
ohne umweltschädigende
Auswirkungen, es ist jedoch
leicht entflammbar. Die
Leitungen des Kältekreislaufs
müssen daher unbedingt auf
ihre Unversehrtheit überprüft
werden.
5
Page 3
4de33003.fm5 Page 6 Thursday, March 1, 2001 9:34 AM
Benutzung des Kuhlraums
Inbetriebnahme des
Gerätes
Einschaltung des Geräts.
Netzstecker anschließen. Bei
angeschlossenem Gerät
schaltet sich beim Öffnen
der Tür die
Innenbeleuchtung ein, wenn
der Thermostat auf
Der Thermostat ermöglicht
die Temperatureinstellung
im Kühl- und Tiefkühlraum
(falls vorhanden).
Temperatureinstellung
Um den korrekten Betrieb
1.
des Geräts und die optimale
Aufbewahrung der
Lebensmittel zu
gewährleisten,
wir Ihnen, bei der
Einstellung des
Thermostats die
Anleitungen auf dem
beigelegten Blatt zu
befolgen.
Zur Änderung der
2.
Temperatur im Kühlraum
den Thermostatknopf wie
folgt drehen:
auf
1-2/MIN
Kühlraum eine
KALTE
wünschen;
auf
eine
TEMPARATUR wünschen;
auf
Temperatur
soll.
Thermostat auf
Gerätefunktionen und
Beleuchtung abgeschaltet.
Temparatur
3-4/MED
MITTLERE
5-7/MAX
z
empfehlen
wenn Sie im
WENIGER
wenn Sie
, wenn die
KÄLTER
:
z
steht.
sein
Hinweis:
Die Raumtemperatur, die
Häufigkeit der
Türöffnungen und der
Aufstellungsort des Geräts
können die
Innentemperatur des
Kühlschranks beeinflussen.
Bei der
Thermostateinstellung
müssen diese Faktoren
berücksichtigt werden.
Aufbewahrung von
Lebensmitteln im
Kühlraum
Die Lebensmittel, wie auf
der Abbildung gezeigt,
einlagern.
Gekochte Speisen
A)
Fisch, Fleisch
B)
Obst und Gemüse
C)
Flaschen
D)
Käse
E)
Hinweis:
Der Abstand zwischen den
Abstellflächen und der
hinteren Innenwand
gewährleistet eine freie
Luftzirkulation.
Die Lebensmittel so lagern,
dass sie nicht mit der
Rückwand des Kühlraums in
Berührung kommen.
Keine warmen Speisen
einlagern.
Flüssigkeiten in
geschlossenen Behältern
aufbewahren.
Achtung
Die Aufbewahrung von
Gemüse mit hohem
Wassergehalt kann das
Niederschlagen von
Kondenswasser auf der
Glasplatte des Obst- und
Gemüsefachs zur Folge
haben: Der korrekte
Betrieb des Geräts wird
dadurch nicht
beeinträchtigt.
6
Page 4
4de33003.fm5 Page 7 Thursday, March 1, 2001 9:34 AM
Benutzung des Tiefkuhlfachs
Das Tiefkühlfach hat
, oder .
Hat das Tiefkühlfach
oder können
Sie darin Tiefkühlware
bis zum Verfalldatum auf
der Packung
aufbewahren.
Hat das Tiefkühlfach
, können Sie es
auch zum Einfrieren von
frischen Lebensmitteln
benutzen.
Die Menge frischer
Lebensmittel, die
innerhalb von 24
Stunden eingefroren
werden kann, ist auf
dem Typenschild
angegeben.
Hinweis:
Auch bei Stromausfall
behält das Tiefkühlfach die
zur Aufbewahrung der
Lebensmittel erforderliche
Temperatur bei. Sie sollten
auf jeden Fall vermeiden,
die Tür des Fachs während
dieser Zeit zu öfnnen.
Einfrieren frischer
Lebensmittel (nur in
mitgekennzeichneten Fächern
Bitte beachten:
Die einzufrierenden frischen
Lebensmittel einwickeln
und verschließen in:
Aluminium- oder
Klarsichtfolie,
wasserundurchlässige
Kunststoffverpackungen,
Polyäthylenbehälter mit
Deckel, Tiefkühlbehälter
für Lebensmittel.
)
Die einzufrierenden
Lebensmittel ins obere Fach
legen und um die Päckchen
ausreichend Platz für die
freie Luftzirkulation lassen.
Optimal läuft der
Gefriervorgang ab, wenn Sie
beim Einlagern der
Lebensmittel in das
Gefrierfach den
Thermostatknopf um eine
halbe Stufe nach unten auf
den niedrigeren
Temperaturbereich stellen.
Nach 24 Stunden ist der
Gefriervorgang beendet.
Für Geräte mit Fach
Die Aufbewahrungsdauer
in Monaten für frisch
eingefrorene
Lebensmittel entnehmen
Sie nachstehender
Tabelle.
Beim Einkaufen von
Tiefkühlware sollten Sie
auf Folgendes achten:
Die Verpackung darf nicht
beschädigt sein, da sonst der
Inhalt nicht mehr
einwandfrei sein könnte.
Wenn die Verpackung
aufgebläht ist oder feuchte
Flecken aufweist, ist das
Produkt nicht optimal
gelagert worden und der
Inhalt könnte angetaut sein.
Die Tiefkühlware als letztes
in den Einkaufswagen legen
und stets in einer Kühltasche
transportieren.
Die Tiefkühlware zu Hause
sofort ins Tiefkühlfach
legen.
Angetaute Tiefkühlware
niemals wieder einfrieren,
sondern innerhalb von 24
Stunden aufbrauchen.
Temperaturschwankungen
vermeiden bzw. auf ein
Minimum reduzieren. Das
auf der Verpackung
angegebene Verfalldatum
beachten.
Für die Konservierung der
Tiefkühlware stets die
Anweisungen auf der
Verpackung befolgen.
Herstellen von
Eiswürfeln
Die Eiswürfelschale zu 2/3
mit Wasser füllen und ins
Tiefkühlfach stellen.
Falls die Schale auf dem
Boden festfriert, dürfen Sie
zum Lösen keine spitzen
oder scharfen Utensilien
verwenden.
Zur leichteren Entnahme
der Eiswürfel aus der Schale
kann diese leicht gebogen
werden.
MONATE
LEBENSMITTEL
7
Page 5
4de33003.fm5 Page 8 Thursday, March 1, 2001 9:34 AM
Abtauen und Reinigen des Kühlschranks
Vor jeder Reinigungsund Wartungsarbeit den
Netzstecker ziehen oder
die Stromversorgung
abschalten.
Das Abtauen des
Kühlraums erfolgt
vollautomatisch.
Das Auftreten von
Wassertropfen auf der
Innenseite der KühlraumRückwand zeigt die
automatische Abtauphase
an.
Das Tauwasser wird
automatisch in eine
Abflussöffnung geleitet und
anschließend in einem
Behälter gesammelt, wo es
verdampft.
Reinigen Sie die
Abflussöffnung regelmäßig
mit dem mitgelieferten
Werkzeug, um das ständige
und ungehinderte
Abfließen des Wassers zu
ermöglichen.
Abtauen des
Tiefkühlfachs
Tauen Sie das
Tiefkühlfach 1-2 mal
jährlich ab oder immer
dann, wenn sich an den
Wänden eine übermäßig
dicke Reifschicht
gebildet hat.
Reifbildung ist
vollkommen normal.
Menge und Schnelligkeit
der Reifbildung hängen
von den
Umgebungsbedingungen
und der Häufigkeit der
Türöffnungen ab.
Reifbildung besonders
im oberen Teil des Fachs
ist normal und bedeutet
nicht, dass das Gerät
nicht richtig funktioniert.
Das Abtauen sollte dann
durchgeführt werden,
wenn sich wenige
Vorräte im Gefrierfach
befinden.
Die Tür öffnen, alle
Lebensmittel entnehmen
und sie eng aneinander in
Zeitungspapier einwickeln
und an einem kühlen Ort
oder in einer Kühltasche
lagern.
Die Tür offen lassen, damit
der Reif abtauen kann.
Reinigen Sie den Innenraum
mit einem Schwamm und
einer Lösung aus
lauwarmem Wasser und/
oder Neutralreiniger. Keine
Scheuermittel verwenden.
Nachspülen und sorgfältig
abtrocknen.
Die Lebensmittel wieder
einlagern.
Tür schließen.
Schließen Sie den
Netzstecker wieder an.
Das Gerät einschalten.
8
Page 6
4de33003.fm5 Page 9 Thursday, March 1, 2001 9:34 AM
Reinigung und Pflege
Reinigen Sie die
Belüftungsgitter und den
Kondensator auf der
Geräterückseite regelmäßig
mit dem Staubsauger oder
einer Bürste.
Die Außenwände mit einem
weichen Tuch reinigen.
Bei längerer Abwesenheit
Den Kühlschrank vollständig
1.
entleeren.
Das Gerät spannungslos
2.
setzen.
Die Innenräume abtauen und
3.
reinigen.
Bei abgeschaltetem
4.
Kühlschrank die Tür offen
lassen, um Schimmelbildung,
unangenehme Gerüche oder
Oxydation zu vermeiden.
Störung-Was tun
1. Das Gerät funktioniert
nicht.
Liegt ein Stromausfall vor?
Ist der Netzstecker richtig
angeschlossen?
Ist der Zweipolschalter
eingeschaltet?
Ist die Sicherung
durchgebrannt?
Ist das Stromkabel
beschädigt?
Steht der Thermostat auf z
(Stop)?
2. Die Temperatur in den
Geräteräumen ist nicht
kalt genug.
Wurde die Tür korrekt
geschlossen?
Hemmen eingelagerte
Lebensmittel die Tür?
Kundendienst
Bevor Sie den
Kundendienst rufen:
Erst prüfen, ob Sie die Störung
1.
selbst beheben können
(s. Störung-Was tun).
Schalten Sie das Gerät
2.
nochmals ein, um zu prüfen,
ob die Störung immer noch
vorliegt. Haben Sie keinen
Erfolg, schalten Sie das
Gerät aus und wiederholen
Sie den Versuch nach einer
Stunde.
Das Gerät reinigen.
5.
Während dem Abtauen das
Tiefkühlfach (falls
vorhanden) reinigen.
Den Kühlraum regelmäßig
mit einem Schwamm und
einer Lösung aus
lauwarmem Wasser und/
oder Neutralreiniger
reinigen. Nachspülen und
mit einem weichen Tuch
trocken reiben. Keine
Scheuermittel verwenden.
Das Gerät außen mit einem
weichen, mit Wasser
befeuchteten Tuch reinigen.
Benutzen Sie weder
Scheuerpaste oder schwämmchen noch
Fleckenentferner (z. B.
Azeton, Trichloräthylen),
ebensowenig Essig.
Ist das Gerät in der Nähe
einer Wärmequelle
aufgestellt?
Ist der Thermostat richtig
eingestellt?
Wird die Luftzirkulation
durch die Lüftungsgitter
behindert?
3. Die Temperatur im
Kühlraum ist zu kalt.
Ist der Thermostat richtig
eingestellt?
4. Zu lautes
Betriebsgeräusch.
Wurde die Installation des
Geräts korrekt
durchgeführt?
Bleibt das Ergebnis negativ,
3.
den Kundendienst
benachrichtigen.
Geben Sie bitte folgende
Daten an:
Art der Störung.
Das Gerätemodell.
Servicenummer (Ziffer
hinter dem Wort
"Service" auf dem
Typenschild im
Geräteinnern).
Ihre vollständige Anschrift.
Berühren sich die
Leitungen an der
Geräterückseite oder
vibrieren sie?
Wasser steht auf dem
Boden des Kühlraums.
Ist der Tauwasserabfluss
verstopft?
5. Übermäßige Reifbildung
im Tiefkühlfach.
Wurde die Tür korrekt
geschlossen?
Hemmen eingelagerte
Lebensmittel die Tür?
Hinweis:
Gluckergeräusche und
Ausdehnungszischen des
Kältekreises sind durchaus
normal.
Ihre Telefonnummer mit
Vorwahl.
Hinweis:
Wird der
Türanschlagwechsel vom
Kundendienst
durchgeführt, fällt dies
nicht unter die
Garantieleistung.
9
Page 7
4de33003.fm5 Page 10 Thursday, March 1, 2001 9:34 AM
Installation
Das Gerät nicht neben einer
Wärmequelle aufstellen. Die
Installation an warmen
Orten, in der Nähe von
Wärmequellen (Heizungen,
Öfen) oder direktes
Sonnenlicht erhöhen den
Stromverbrauch und müssen
daher vermieden werden.
Falls dies nicht möglich ist,
müssen folgende
Mindestabstände
eingehalten werden:
30 cm von Kohle- oder
Ölöfen;
3 cm von Elektro-
und/oder Gasherden.
Die Distanzstücke (falls
mitgeliefert) an die
Hinterwand des
Kondensators auf der
Geräterückseite montieren.
Zur Gewährleistung eines
optimalen Betriebs sollten
Sie für einen Freiraum von
mindestens 5 cm über dem
Gerät sorgen und
angrenzende Möbel so
aufstellen, dass etwas Luft
zirkulieren kann.
Das Gerät an einem
trockenen und gut
belüfteten Ort ebenflächig
aufstellen und ggf. an den
vorderen Stellfüßen
nivellieren.
Reinigen Sie den
Innenraum.
Setzen Sie das mitgelieferte
Zubehör ein.
Elektrischer Anschluss
Die elektrischen
Anschlüsse müssen den
örtlichen Vorschriften
entsprechend
ausgeführt werden.
Die Daten zur Spannung
und Leistungsaufnahme
können dem Typenschild im
Geräteinnern entnommen
werden.
Die Erdung des Geräts
gesetzlich
vorgeschrieben.
Der Hersteller haftet
nicht für eventuelle
Schäden an Personen,
Haustieren oder Sachen,
die infolge von
Nichtbeachtung o. g.
Vorschriften entstehen.
Falls Stecker und Steckdose
nicht vom selben Typ sind,
die Steckdose von einer
Fachkraft auswechseln
lassen.
Keine Verlängerungskabel
oder Mehrfachadapter
verwenden.
Elektrische Abschaltung
Die elektrische Abschaltung
des Geräts muss durch
Ziehen des Netzsteckers
oder an einem der
Steckdose vorgeschalteten
Zweipolschalter möglich
sein.
ist
10
Loading...
