Istruzioni per l’uso
Page 2
Page 3
Disegni di installazione 4
Istruzioni importanti per la sicurezza 6
Consigli per la salvaguardia dell’ambiente 7
Dichiarazione di conformità 7
Prima dell’utilizzo 8
Utilizzo recipienti preesistenti 8
Diametri fondo pentola consigliati 8
Installazione 8
Connessione alla rete elettrica 9
Istruzioni per l’uso 10
Pulizia 14
Guida ricerca guasti 14
Servizio assistenza 15
Page 4
4
Disegni di installazione
Min. 10 cm
Min. 3 cm
Max. 6 cm
Min. 5 mm
Page 5
5
Disegni di installazione
Page 6
6
LA SICUREZZA VOSTRA E DEGLI ALTRI È
MOLTO IMPORTANTE
Il presente manuale e l'apparecchio stesso sono
corredati da importanti messaggi relativi alla
sicurezza, da leggere e osservare sempre.
Questo è il simbolo di pericolo, relativo alla
sicurezza, il quale avverte dei potenziali rischi per
l'utilizzatore e per gli altri.
Tutti i messaggi relativi alla sicurezza saranno
preceduti dal simbolo di pericolo e dai seguenti
termini:
Indica una situazione pericolosa che, se non
evitata, provoca lesioni gravi.
Indica una situazione pericolosa che, se non
evitata, potrebbe provocare lesioni gravi.
Tutti i messaggi relativi alla sicurezza specificano il
potenziale pericolo a cui si riferiscono ed indicano
come ridurre il rischio di lesioni, danni e scosse
elettriche conseguenti ad un non corretto uso
dell'apparecchio.
Attenersi scrupolosamente alle seguenti istruzioni:
- L'apparecchio deve essere scollegato dalla rete
elettrica prima di effettuare qualunque
intervento d'installazione.
- L'installazione o la manutenzione deve essere
eseguita da un tecnico specializzato, in
conformità alle istruzioni del fabbricante e nel
rispetto delle norme locali vigenti in materia di
sicurezza.
Non riparare o sostituire qualsiasi parte
dell'apparecchio se non specificamente richiesto
nel manuale d'uso.
- La messa a terra dell'apparecchio è obbligatoria.
- Il cavo di alimentazione deve essere
sufficientemente lungo da permettere il
collegamento dell'apparecchio, incassato nel
mobile, alla presa di rete.
- Affinché l'installazione sia conforme alle norme di
sicurezza vigenti, occorre un interruttore
onnipolare avente una distanza minima di 3 mm.
tra i contatti.
- Non utilizzare prese multiple o prolunghe.
- Non tirare il cavo di alimentazione
dell'apparecchio per staccarlo dalla presa di
corrente.
- Una volta terminata l'installazione, i componenti
elettrici non dovranno più essere accessibili
dall'utilizzatore.
- L'apparecchio è destinato esclusivamente ad uso
domestico per la cottura di alimenti. Non sono
consentiti altri usi (es. riscaldare ambienti). Il
fabbricante declina ogni responsabilità per usi
non appropriati o per errate impostazioni dei
comandi.
- L'utilizzo dell'apparecchio non è consentito alle
persone (inclusi i bambini) con ridotte capacità
fisiche, sensoriali o mentali, o con mancanza di
esperienza o conoscenza, a meno che non
abbiano avuto istruzioni riguardanti l'uso
dell'apparecchio da parte di persone responsabili
della loro sicurezza.
- Le parti accessibili possono diventare molto
calde durante l'uso. I bambini devono essere
mantenuti a distanza e sorvegliati affinchè non
giochino con l'apparecchio.
- Durante e dopo l'uso non toccare gli elementi
riscaldanti dell'apparecchio perché possono
causare ustioni.
Evitare il contatto con panni o altro materiale
infiammabile fino a che tutti i componenti
dell'apparecchio non si siano sufficientemente
raffreddati.
- Non riporre materiale infiammabile
sull'apparecchio o nelle sue vicinanze.
- Sorvegliare la cottura di alimenti ricchi di grasso
e di olio.
- Quest'apparecchio è conforme alle attuali norme
di sicurezza e alle norme sulla compatibilità
elettromagnetica in vigore. Ciononostante, si
sconsiglia l'uso dell'apparecchio ai portatori di
pacemaker.
È impossibile garantire che tutti gli apparecchi di
questo tipo reperibili sul mercato siano conformi
alle norme relative a sicurezza e compatibilità
elettromagnetica attualmente in vigore ed
escludere totalmente l'eventualità di interferenze
nocive.
È inoltre possibile che i portatori di altri tipi di
dispositivi, come protesi acustiche, possano
avvertire qualche disagio.
- Non porre sulla zona di cottura oggetti metallici,
quali utensili da cucina (coltelli, forchette,
cucchiai, coperchi, etc.) perchè potrebbero
scaldarsi.
- È obbligatoria l'installazione di un pannello
separatore, non fornito a corredo, nel vano sotto
l'apparecchio (ad eccezione di installazione sopra
al forno).
- Nel caso in cui la superficie del piano si
AVVERTENZA:
PERICOLO:
Istruzioni importanti per la sicurezza
Page 7
7
danneggiasse (crepe o rotture del vetro), non
utilizzare l'apparecchio e chiamare il servizio di
assistenza tecnica.
- L'apparecchio non è destinato ad essere messo
in funzione per mezzo di un temporizzatore
esterno oppure di un sistema di comando a
distanza separato.
Smaltimento elettrodomestici
- Questo prodotto è stato fabbricato con
materiale riciclabile o riutilizzabile. Rottamarlo
seguendo le normative locali per lo smaltimento
dei rifiuti. Prima di disfarsene, renderlo
inutilizzabile tagliando il cavo di alimentazione.
- Per ulteriori informazioni sul trattamento,
recupero e riciclaggio degli elettrodomestici,
contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il
quale il prodotto è stato acquistato.
Istruzioni importanti per la sicurezza
Smaltimento imballaggio
Il materiale di imballaggio è riciclabile al 100% ed è
contrassegnato dal simbolo di riciclaggio ( ). Le
diverse parti dell'imballaggio non devono essere
disperse nell'ambiente, ma smaltite in conformità
alle norme stabilite dalle autorità locali.
Smaltimento prodotto
Questo apparecchio è contrassegnato in
conformità alla Direttiva Europea 2002/96/EC,
Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in
modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la
salute.
Il simbolo sul prodotto o sulla
documentazione di accompagnamento indica che
questo prodotto non deve essere trattato come
rifiuto domestico, ma deve essere consegnato
presso l'idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche.
Risparmio energetico
Per ottenere migliori risultati si consiglia di:
• Utilizzare tegami e pentole con diametro del
fondo uguale a quello della zona di cottura.
• Utilizzare soltanto pentole e tegami con fondi
piatti.
• Dove possibile, tenere il coperchio sulle pentole
durante la cottura.
• Cuocere verdure, patate, ecc. con una piccola
quantità d'acqua per ridurre il tempo di cottura.
• Utilizzare la pentola a pressione, riduce
ulteriormente il consumo di energia e il tempo
di cottura.
• Posizionare la pentola nel centro della zona di
cottura disegnata sul piano.
Consigli per la salvaguardia dell’ambiente
Questo apparecchio, destinato a entrare a contatto
con prodotti alimentari, è conforme al regolamento
( ) n.1935/2004 ed è stato progettato,
costruito e immesso sul mercato in conformità ai
requisiti di sicurezza della direttiva "Bassa Tensione"
2006/95/CE (che sostituisce la 73/23/CEE e
successivi emendamenti), requisiti di protezione
della direttiva "EMC" 2004/108/CE.
Dichiarazione di conformità
Page 8
IMPORTANTE: se le pentole non sono delle dimensioni corrette le zone cottura
non si accendono. Utilizzare solo pentole che riportano il simbolo "SISTEMA A
INDUZIONE" (Figura a lato). Prima di accendere il piano di cottura, posizionare la
pentola sulla zona di cottura desiderata.
Prima dell’utilizzo

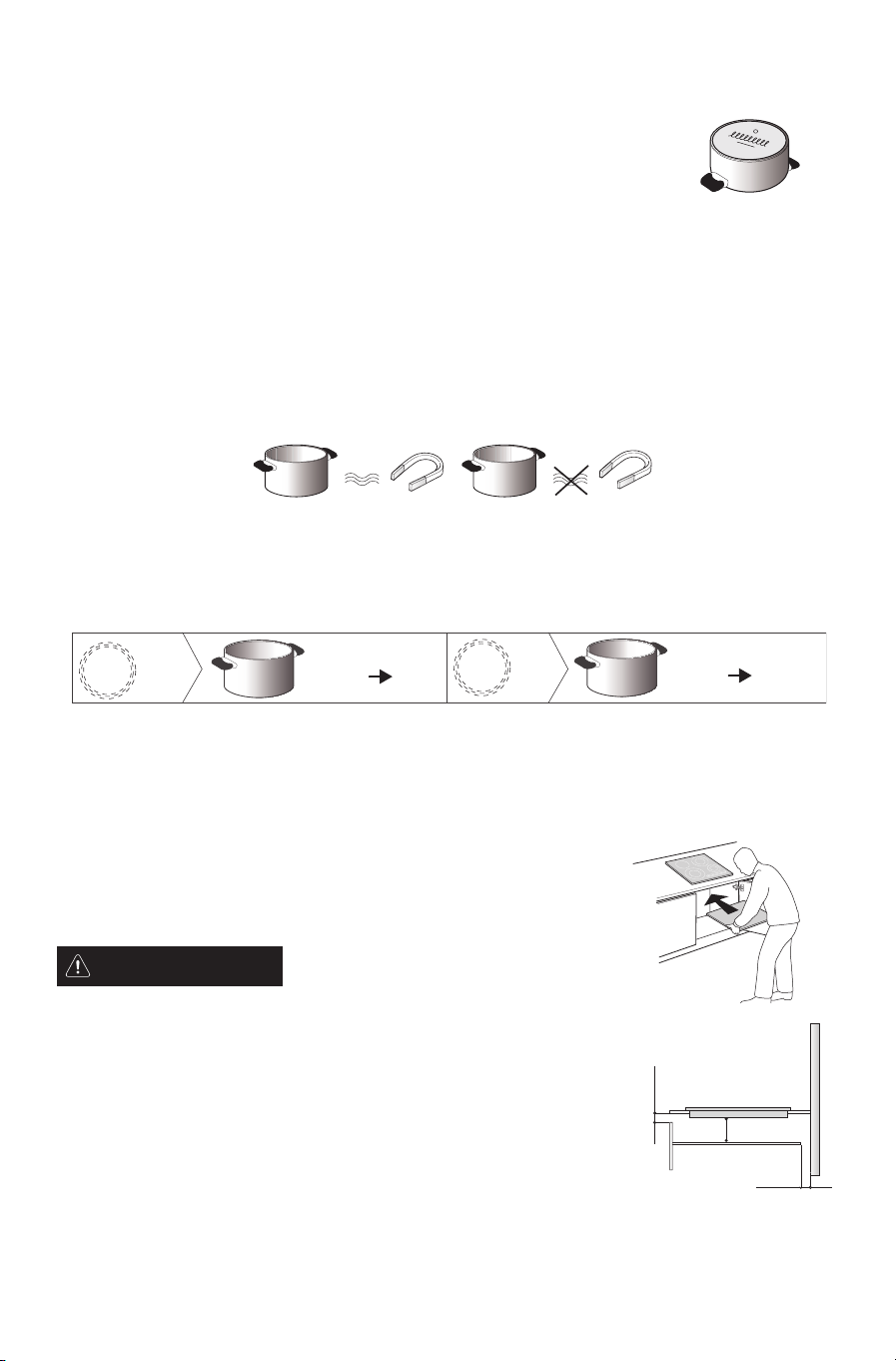

Per verificare che il recipiente sia adatto al piano cottura ad induzione servirsi di una calamita: le pentole
non sono adatte se non sono rilevabili magneticamente.
- Assicurarsi che il fondo delle pentole non sia ruvido perché potrebbe graffiare la superficie del piano
cottura. Controllare le stoviglie.
- Non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano.
Potrebbero derivarne danni.
Utilizzo recipienti preesistenti
Diametri fondo pentola consigliati
OK NO
Dopo aver disimballato il prodotto verificare che non si sia danneggiato
durante il trasporto e in caso di problemi, contattare il rivenditore o il
Servizio Assistenza Clienti.
PREDISPOSIZIONE DEL MOBILE PER INCASSO
- Installare un pannello separatore sotto il piano cottura.
- La parte inferiore del prodotto non deve essere accessibile
dopo l'installazione.
- Nel caso di installazione di un forno sottopiano, non interporre
il pannello separatore.
• La distanza tra parte inferiore dell'apparecchio e il pannello divisorio
deve rispettare le dimesioni riportate in figura.
• Per un corretto funzionamento del prodotto non ostruire l'apertura
minima tra piano di lavoro e il lato superiore del piano del mobile.
• Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e rimuovere accuratamente
trucioli o residui di segatura.
• In caso di installazione di un forno sottopiano, assicurarsi che il forno sia dotato di un sistema di
raffreddamento.
AVVERTENZA:
min 5 mm
min 20 mm
min 5 mm
Installazione
8
Ø
21 cm
L
Ø
14 cm 21 cm
Ø
14,5 cm
S
Ø
9 cm 14,5 cm
Page 9
9
- Scollegare l'apparecchio dalla rete elettrica.
- L'installazione deve essere effettuata da personale professionalmente qualificato a
conoscenza delle norme vigenti in materia d'installazione e sicurezza.
- Il costruttore declina ogni responsabilità a persone, animali o a cose in caso di mancata
osservanza delle direttive fornite nel presente capitolo.
- Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del
piano cottura dal piano di lavoro.
- Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo dell'apparecchio
corrisponda a quella dell'abitazione in cui verrà installato.
- Non utilizzare prolunghe.

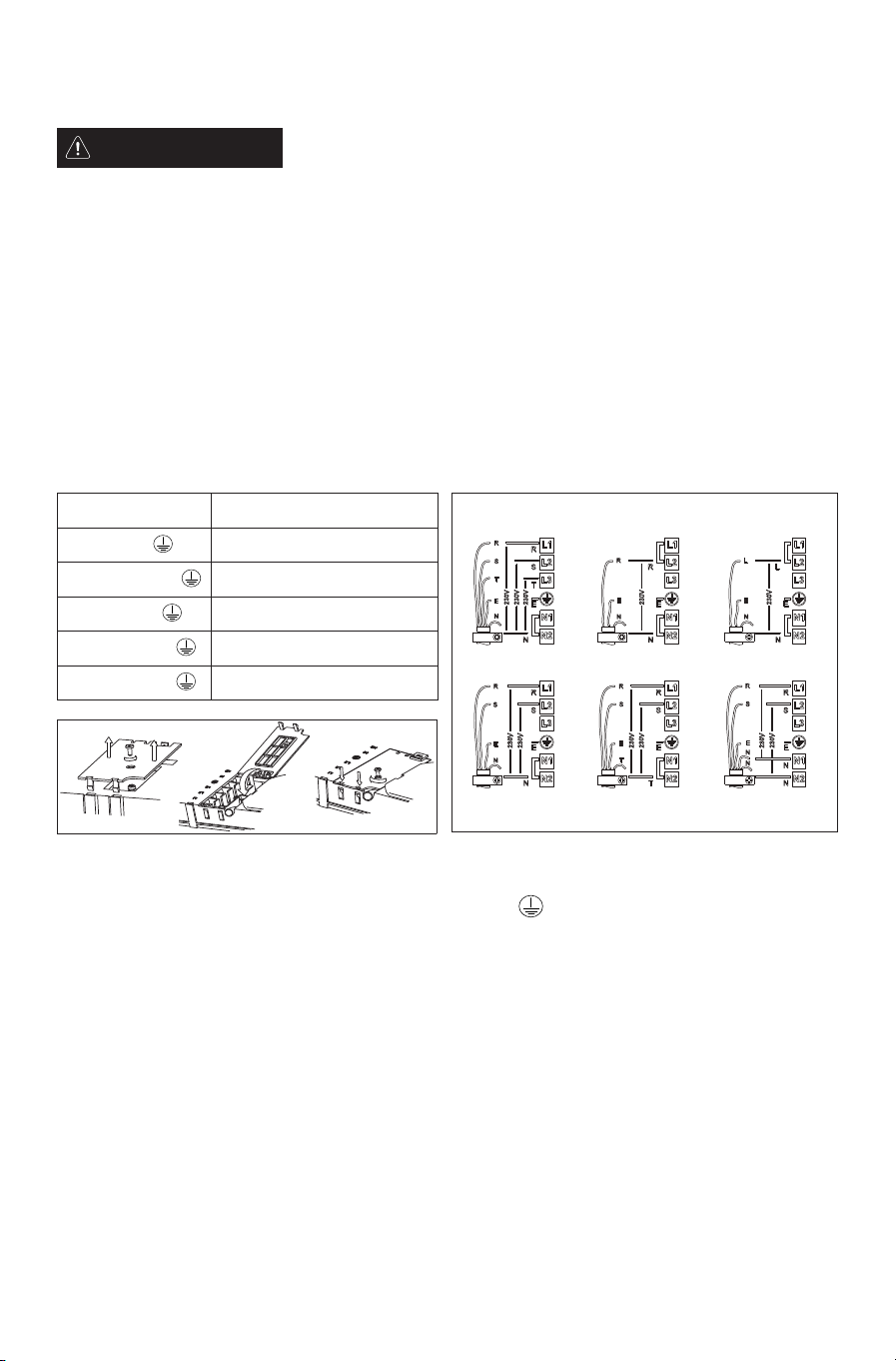

Connessione alla morsettiera
Per il collegamento elettrico servirsi di un cavo di tipo H05RR-F come da tabella sotto.
AVVERTENZA:
Collegare il cavo di terra giallo/verde al terminale con simbolo .
Il suddetto cavo deve essere più lungo degli altri.
1. Rimuovere il coperchio morsettiera (A) svitando la vite e inserire il coperchio nella cerniera (B) della
morsettiera.
2. Spelare circa 70 mm di guaina dal cavo di alimentazione elettrica.
3. Spelare circa 10 mm di guaina dai conduttori. Inserire il cavo di alimentazione nel fissacavo e collegare i
fili alla morsettiera come indicato nello schema di collegamento posizionato vicino alla morsettiera.
4. Fissare il cavo di alimentazione con il fissacavo.
5. Chiudere il coperchio (C) ed avvitarlo sulla morsettiera con la vite rimossa - punto (1).
A ogni collegamento all'alimentazione di rete il piano cottura effettua un controllo automatico per alcuni
secondi.
In caso il piano fosse già provvisto di cavo di alimentazione, seguire istruzioni allegate al cavo di
alimentazione. Effettuare il collegamento a rete fissa tramite un selezionatore multipolare con distanza
minima tra i contatti di 3 mm.
Connessione alla rete elettrica
Conduttori Quantità x dimensione
230 V ~ +
3 x 2,5 mm
2
230-240 V ~ +
3 x 4 mm2(solo Australia)
230 V 3 ~ +
4 x 1,5 mm
2
400 V 3N ~ +
5 x 1,5 mm
2
400 V 2N ~ +
4 x 1,5 mm
2
400 V 3N ~ 230 V ~ 230-240 V ~ (solo Australia)
230 V ~ (solo UK)
400 V 2N ~ 230 V 3 ~
(solo Belgio)
400 V 2N ~
(solo NL)
CBA
Page 10
10
Descrizione Pannello Comandi
Il pannello è dotato di tasti a sfioramento: per utilizzarli è
sufficiente premere sul simbolo corrispondente (non è necessario
esercitare una forte pressione).
Accensione / spegnimento piano cottura
Per accendere il piano cottura, tenere premuto il tasto per
circa 2 secondi: l'indicatore luminoso si accende.
Per spegnere, premere lo stesso tasto fino allo spegnimento del
piano. Tutte le zone di cottura vengono disattivate.
Il piano cottura si spegne automaticamente se non viene
selezionata nessuna funzione entro 10 secondi dall'accensione.
Istruzioni per l’uso
Attivazione e regolazione zone cottura
Una volta acceso il piano cottura posizionare una pentola sulla zona prescelta.
Attivare la zona premendo il tasto + corrispondente: viene visualizzato il numero che corrisponde al
livello di potenza intermedio.
IMPORTANTE: Qualora la pentola non fosse compatibile con il vostro piano ad induzione, fosse mal
posizionata oppure non fosse delle dimensioni adatte, l'indicazione a display del livello di potenza
lampeggia. Se, entro 60 secondi, non viene rilevata nessuna pentola, il piano cottura si spegne.
Per modificare il livello di potenza premere i tasti + / - : il numero varia da un minimo di 1 ad un massimo
di 9. È possibile attivare la funzione “BOOSTER” selezionando il livello “P”. La funzione “BOOSTER” ha
durata massima di 10 minuti, dopo i quali l’apparecchio imposta automaticamente il livello 9.
Disattivazione zone cottura
Selezionare la zona cottura da spegnere premendo il tasto + / - (il puntino in basso a destra del livello di
potenza, viene visualizzato a display). Premere "-" fino a portare il livello a "0" oppure premere
contemporaneamente i tasti "+" e "-".
La zona di cottura si disattiva e, se l'area è calda, compare nel cerchio la lettera "H".
"H" è l'indicatore di calore residuo. Il piano è dotato di tale indicatore per ciascuna zona di cottura; esso
segnala quali sono le zone ancora a temperatura elevata. Con il raffreddamento della zona di cottura, il
display si spegne.
Display indicazione zona
cottura selezionata/livello di
potenza
Tasto —
Tasto +
Posizione zona cottura
i
Page 11
11
Istruzioni per l’uso
Selezione del timer
Il timer è un interruttore orario che offre la possibilità di impostare una durata di cottura di un tempo
massimo di 99 minuti.
Selezionare la zona di cottura a cui si intende associare il timer (un puntino luminoso compare in basso a
destra dell'indicatore del livello di potenza sul display), impostare quindi il tempo desiderato regolandosi
con i tasti + e - della funzione timer: il tempo in minuti viene visualizzato al display.
Dopo alcuni secondi dall'ultimo tocco, il timer comincia il conto alla rovescia (il puntino di selezione zona
cottura comincia a lampeggiare).
Allo scadere del tempo si attiva un segnale acustico e la zona di cottura si spegne automaticamente.
Blocco pannello comandi
La funzione blocca i comandi del piano cottura per prevenire l'attivazione accidentale del prodotto (per es.
durante le operazioni di pulizia).
Premere per tre secondi il tasto : un segnale acustico e un indicatore luminoso segnalano l'avvenuta
attivazione. Il pannello di comandi è bloccato ad eccezione della funzione di spegnimento. Per disattivare il
blocco comandi ripetere la procedura di attivazione. Il puntino luminoso si spegne e il piano è nuovamente
attivo.
IMPORTANTE: la presenza di acqua, liquido fuoriuscito dalle pentole o oggetti di qualsiasi genere posati
sul tasto sotto il simbolo possono provocare l'attivazione o la disattivazione involontaria della funzione
Blocco pannello comandi.
- Prima di procedere alle operazioni di pulizia, assicurarsi che le zone di cottura siano spente e
che l'indicazione di calore residuo ("H") sia scomparsa.
IMPORTANTE: non utilizzare spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il
vetro. Non usare pulitrici a getto di vapore.
• Dopo ogni uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a
residui di cibo.
• Zucchero o alimenti ad alto contenuto zuccherino danneggiano il piano cottura e vanno rimossi
immediatamente.
• Sale, zucchero e sabbia potrebbero graffiare la superficie del vetro.
• Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano
(attenersi alle indicazioni del Fabbricante).
AVVERTENZA:
Pulizia
Page 12
12
• Leggere e seguire le istruzioni della sezione "Istruzioni per l'uso".
• Collegare il piano alla rete elettrica e controllare che non ci siano interruzioni nella fornitura.
• Asciugare bene la superficie del piano dopo averlo pulito.
• Se, accendendo il piano cottura, il display visualizza codici alfanumerici procedere secondo la seguente
tabella.
Guida ricerca guasti
CODICE ERRORE DESCRIZIONE POSSIBILI CAUSE RIMOZIONE ERRORE
Il piano cottura si spegne
e dopo 30 secondi
emette un segnale
acustico ogni 4 secondi.
Pressione permanente
sulla zona comandi.
Acqua o utensili da
cucina sulla zona
comandi.
Ripulire la zona
comandi.
C81, C82 La zona comandi si
spegne per temperatura
troppo elevata.
La temperatura interna
delle parti elettroniche è
troppo alta.
Aspettare che il piano si
raffreddi prima di
riutilizzarlo.
F42 o F43 Il collegamento del piano
non è del voltaggio
giusto.
Il sensore rileva una
tensione differente da
quella di collegamento.
Scollegare il piano dalla
rete e controllare il
collegamento.
F12, F21, F25, F36, F37,
F40, F47, F56,
F58, F60
Chiamare il servizio di assistenza e comunicare il codice d'errore.
Page 13
13
Prima di contattare il Servizio Assistenza
1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida
ricerca guasti".
2. Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.
Se dopo i suddetti controlli l'inconveniente permane, contattare il Servizio Assistenza più
vicino.
Indicare sempre:
• una breve descrizione del guasto;
• il tipo e il modello esatto del prodotto;
• il numero Assistenza (è il numero che si trova dopo la parola Service sulla targhetta matricola), posto
sotto l'apparecchio (sulla piastra metallica). Il numero Assistenza è anche riportato sul libretto di
garanzia;
• il vostro indirizzo completo;
• il vostro numero telefonico.
Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato
(a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).
I pezzi di ricambio sono disponibili 10 anni.
Servizio assistenza
Incollare qui uno degli adesivi con i dati
del prodotto che si trova sul libretto di
garanzia in duplice copia.
Page 14
Page 15
Page 16
5019 719 01253
Printed in Italy
n
10/11
I
Whirlpool Europe S.r.l.
Viale G. Borghi, 27 - 21025 Comerio (VA)
Phone 0332.759111 - Fax 0332.759268
www.whirlpool.eu
Loading...
