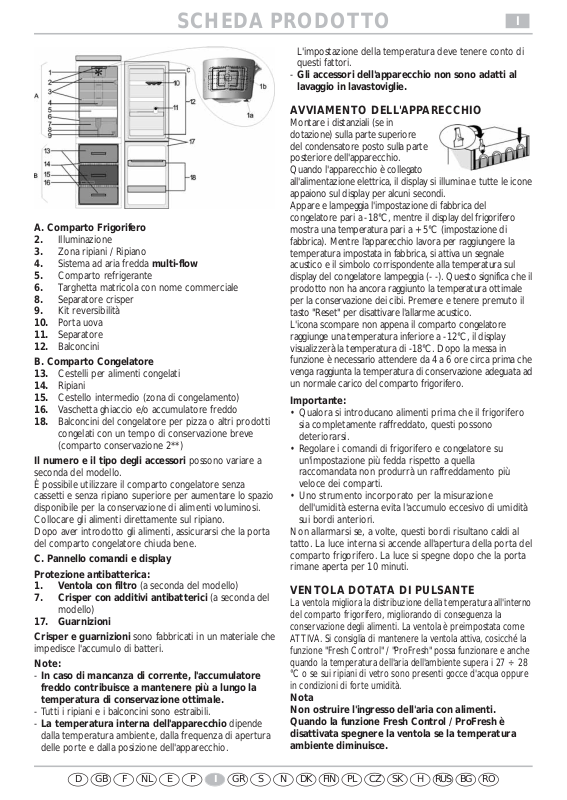

Whirlpool KGN340 PROFRESH A IN, WBC35452 A NFCS, WBC35468 A NFCX, WBC 3546 A NFCX, WBC3546 A NFCW PROGRAM CHART [sv]

A. Comparto Frigorifero

2. Illuminazione

3. Zona ripiani / Ripiano

4. Sistema ad aria fredda multi-flow

5. Comparto refrigerante

6. Targhetta matricola con nome commerciale

8. Separatore crisper

9. Kit reversibilità

10. Porta uova

11. Separatore

12. Balconcini
B. Comparto Congelatore

13. Cestelli per alimenti congelati

14. Ripiani

15. Cestello intermedio (zona di congelamento)

16. Vaschetta ghiaccio e/o accumulatore freddo

18. Balconcini del congelatore per pizza o altri prodotti

congelati con un tempo di conservazione breve
(comparto conservazione 2**)

Il numero e il tipo degli accessori possono variare a
seconda del modello.
È possibile utilizzare il comparto congelatore senza
cassetti e senza ripiano superiore per aumentare lo spazio
disponibile per la conservazione di alimenti voluminosi.
Collocare gli alimenti direttamente sul ripiano.
Dopo aver introdotto gli alimenti, assicurarsi che la porta
del comparto congelatore chiuda bene.

C. Pannello comandi e display
Protezione antibatterica:

1. Ventola con filtro (a seconda del modello)

7. Crisper con additivi antibatterici (a seconda del

modello)

17. Guarnizioni
Crisper e guarnizioni sono fabbricati in un materiale che

impedisce l'accumulo di batteri.

Note:

- In caso di mancanza di corrente, l'accumulatore

freddo contribuisce a mantenere più a lungo la
temperatura di conservazione ottimale.

- Tutti i ripiani e i balconcini sono estraibili.

- La temperatura interna dell'apparecchio dipende
dalla temperatura ambiente, dalla frequenza di apertura
delle porte e dalla posizione dell'apparecchio.

L'impostazione della temperatura deve tenere conto di
questi fattori.

- Gli accessori dell'apparecchio non sono adatti al

lavaggio in lavastoviglie.

AVVIAMENTO DELL'APPARECCHIO

Montare i distanziali (se in
dotazione) sulla parte superiore
del condensatore posto sulla parte
posteriore dell'apparecchio.
Quando l'apparecchio è collegato
all'alimentazione elettrica, il display si illumina e tutte le icone
appaiono sul display per alcuni secondi.
Appare e lampeggia l'impostazione di fabbrica del
congelatore pari a -18°C, mentre il display del frigorifero
mostra una temperatura pari a +5°C (impostazione di
fabbrica). Mentre l'apparecchio lavora per raggiungere la
temperatura impostata in fabbrica, si attiva un segnale
acustico e il simbolo corrispondente alla temperatura sul
display del congelatore lampeggia (- -). Questo significa che il
prodotto non ha ancora raggiunto la temperatura ottimale
per la conservazione dei cibi. Premere e tenere premuto il
tasto "Reset" per disattivare l'allarme acustico.
L'icona scompare non appena il comparto congelatore
raggiunge una temperatura inferiore a -12°C, il display
visualizzerà la temperatura di -18°C. Dopo la messa in
funzione è necessario attendere da 4 a 6 ore circa prima che
venga raggiunta la temperatura di conservazione adeguata ad
un normale carico del comparto frigorifero.

Importante:

• Qualora si introducano alimenti prima che il frigorifero
sia completamente raffreddato, questi possono
deteriorarsi.

• Regolare i comandi di frigorifero e congelatore su
un'impostazione più fedda rispetto a quella
raccomandata non produrrà un raffreddamento più
veloce dei comparti.

• Uno strumento incorporato per la misurazione
dell'umidità esterna evita l'accumulo eccesivo di umidità
sui bordi anteriori.

Non allarmarsi se, a volte, questi bordi risultano caldi al
tatto. La luce interna si accende all'apertura della porta del
comparto frigorifero. La luce si spegne dopo che la porta
rimane aperta per 10 minuti.

VENTOLA DOTATA DI PULSANTE

La ventola migliora la distribuzione della temperatura all'interno
del comparto frigorifero, migliorando di conseguenza la
conservazione degli alimenti. La ventola è preimpostata come
ATTIVA. Si consiglia di mantenere la ventola attiva, cosicché la
funzione "Fresh Control" / "ProFresh" possa funzionare e anche
quando la temperatura dell'aria dell'ambiente supera i 27 ÷ 28
°C o se sui ripiani di vetro sono presenti gocce d'acqua oppure
in condizioni di forte umidità.

Nota
Non ostruire l'ingresso dell'aria con alimenti.
Quando la funzione Fresh Control / ProFresh è
disattivata spegnere la ventola se la temperatura
ambiente diminuisce.

SCHEDA PRODOTTO

I

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

Per disattivare la ventola premere il pulsante (1a).
Se presente nell'apparecchio, la ventola può essere dotata
di filtro antibatterico. Rimuoverlo dalla scatola (che si
trova nel cassetto crisper - elemento 7) e inserirlo nel
coperchio della ventola (elemento 1b).
La procedura di sostituzione è allegata al filtro.

DESCRIZIONE PANNELLO COMANDI

Tas ti:

1. Tasto Opzioni

2. Tasto per l'impostazione della temperatura nel

comparto congelatore

3. Tasto On-Stand-by

4. Tasto di conferma

5. Tasto per l'impostazione della temperatura nel

comparto frigorifero

6. Tasto Reset.
Messa in funzione dell'apparecchio: Premere e tenere

premuto per 3 secondi il tasto "On-Stand-by" per mettere
in funzione l'apparecchio.

Spegnimento dell'apparecchio: Premere e tenere
premuto nuovamente per 3 secondi il tasto "On-Stand-by".

Regolazione della temperatura: Per modificare la
temperatura all'interno del comparto frigorifero o
congelatore premere il tasto Freezer (Congelatore) o
Fridge (Frigorifero).

Visualizzazione delle temperature dei comparti
frigorifero e congelatore.

La temperatura interna del comparto frigorifero può
essere regolata tra +2°C e + 8°C. In egual modo per il
comparto congelatore le temperature programmabili
possono variare da -16°C a -24°C.

GUIDA ALLA SCELTA E USO DELLE
FUNZIONI

Funzioni ed impostazioni per il comparto frigorifero.

Frigorifero

Temperatura impostata nel comparto frigorifero

Vacation (Modalità Vacanza)

Questa funzione disattiva la refrigerazione
dell'apparecchio in caso di assenza prolungata
dell'utente. Per selezionare questa funzione,
premere il tasto "Opzioni" diverse volte, finché il
simbolo corrispondente alla modalità vacanza
inizierà a lampeggiare, poi premere "OK" per
confermare. Per ripristinare l'impostazione
precedente, ripetere la procedura. Quando la
funzione è attiva, il display della temperatura
frigorifero mostra il simbolo " - ".
Importante: dopo aver attivato questa funzione,

rimuovere tutti gli alimenti deperibili dal comparto
frigorifero e tenere la porta chiusa, in quanto il
frigorifero mantiene una temperatura adeguata ad
evitare la formazione di odori. In modalità vacanza
il comparto congelatore continuerà a funzionare
normalmente.

On-Stand-by

Questa funzione serve a disattivare entrambi i
comparti frigorifero e congelatore.
Per attivare la funzione stand-by, premere e
tenere premuto il tasto "On-stand-by" per 3
secondi, appariranno dei trattini su entrambi i
display, a indicare che l'apparecchio è in stand-by.
Per riaccendere l'apparecchio, seguire la stessa
procedura fino a visualizzare sul display la
temperatura precedentemente impostata.
Quando l'apparecchio è in stand-by la luce posta
all'interno del comparto frigorifero non funziona.
E' importante tener presente che questa
operazione non scollega l'apparecchio
dall'alimentazione elettrica.

Funzioni ed impostazioni per il comparto
congelatore

Congelatore

Temperatura impostata nel comparto congelatore

Extra carico

L'utilizzo di questa funzione è raccomandato
qualora si collochi all'interno del comparto
congelatore una quantità elevata di alimenti.
Questa funzione deve essere attivata 24 ore
prima di congelare prodotti freschi. Per
selezionare questa funzione, premere il tasto
"Opzioni" una sola volta, finché il simbolo
corrispondente alla modalità Extra carico
inizierà a lampeggiare, poi premere "OK" per
confermare. Dopo 24 ore, riporre gli alimenti da
congelare nel cestello inferiore o nel comparto
congelatore.

La funzione si disattiva automaticamente
dopo 48 ore, oppure manualmente
ripetendo l'operazione.

Modalità Party

Per selezionare questa funzione, premere il tasto
"Opzioni" diverse volte, finché il simbolo
corrispondente alla modalità Party inizierà a
lampeggiare, poi premere "OK" per confermare.
Questa funzione permette di refrigerare bevande
all'interno del comparto congelatore. Dopo 30
minuti dall'attivazione (il tempo necessario per
raffreddare una bottiglia da 0,75 l senza rompere
il vetro), il simbolo lampeggerà, sarà emesso un
segnale acustico e il display si illuminerà: a questo
punto occorre rimuovere la bottiglia dal comparto
congelatore e premere il tasto "Reset" per
disattivare la funzione.

SCHEDA PRODOTTO

I

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

Importante: non lasciare la bottiglia all'interno
del comparto congelatore oltre il tempo
necessario per il raffreddamento.

Icone prodotto, allarme o guasti

Funzione "Sesto Senso"

La funzione Sesto Senso si attiva automaticamente
quando:

• viene posta all'interno del frigorifero e/o del
congelatore un'ingente quantità di alimenti

• la porta del frigorifero e/o del congelatore è
stata lasciata aperta per un lasso di tempo
prolungato

• si verifica un'interruzione prolungata nella
fornitura di corrente elettrica che causa un
aumento della temperatura interna
dell'apparecchio fino a valori che non possono
garantire la conservazione sicura degli alimenti.

L'icona corrispondente alla funzione Sesto Senso
resta accesa in modo permanente.

Funzione "Blocco tasti"

Questa funzione impedisce la modifica delle
impostazioni o lo spegnimento dell'apparecchio
accidentali. Per bloccare i tasti, premere il tasto
"Opzioni" per 3 secondi, finché il display mostra il
simbolo : la conferma dell'attivazione viene
data da un segnale acustico. Per disinserire la
funzione eseguire la stessa procedura fino allo
spegnimento dell'icona .

Icona di guasto e chiamata assistenza

(Chiamare il Servizio Assistenza).

Fresh Control / ProFresh

La funzione Fresh Control / Profresh si attiva in
modo predefinito e funziona solo quando la
ventola è attiva. Per disattivare questa funzione,
premere il tasto "Opzioni" diverse volte, finché il
simbolo corrispondente alla modalità Fresh
Control / ProFresh inizierà a lampeggiare, poi
premere "OK" per confermare. La funzione può
essere riattivata ripetendo la stessa procedura.
Questa funzione controlla la ventola del
frigorifero allo scopo di ottimizzare la
conservazione degli alimenti in qualsiasi
condizione di temperatura ambiente. Per ridurre
al minimo il consumo di energia si suggerisce di
disattivare la funzione Fresh Control / ProFresh e
la ventola.

Funzione indicante la necessità di sostituire il
filtro antibatterico

La sostituzione del filtro è descritta nella prima
pagina di questa Scheda Prodotto.
Dopo 5 mesi di funzionamento appare questa
icona, a indicare che il filtro deve essere sostituito
presto. Dopo 6 mesi di funzionamento, l'icona

inizierà a lampeggiare e si udirà un segnale
acustico, a indicare che è necessario sostituire il
filtro. Dopo aver sostituito il filtro, tenere
premuto il tasto "Reset" per 3 secondi e l'icona

si disattiva. Per disattivare l'allarme acustico
fino alla sostituzione del filtro premere
brevemente il tasto "Reset". L'allarme filtro resta
visibile fino al reset dello stesso mediante
pressione del tasto "Reset" per più di 5 secondi. Il
filtro può essere sostituito in qualunque momento
e lo stato dell'icona relativa al filtro può essere
aggiornato dall'interfaccia utente premendo il
tasto "Reset" per 3 secondi, l'icona si disattiva.

Allarmi

In caso di allarme si attiva un segnale acustico.

Allarme temperatura eccessiva

L'allarme acustico si attiva e la spia della
temperatura frigorifero lampeggia "- -".
Si attiva quando:

• L'apparecchio è collegato all'alimentazione

elettrica per la prima volta oppure dopo un
periodo di inattività prolungato

• La temperatura del comparto congelatore è

troppo alta

• La quantità di alimenti posta nel congelatore

supera quella indicata nella targhetta

• La porta del congelatore è stata lasciata aperta

per un lasso di tempo prolungato
Per disattivare il segnale acustico premere il tasto
"Reset" solo una volta, il segnale acustico si
arresta.

Allarme interruzione di corrente "Allarme
Black Out"

In caso di interruzione nell'erogazione di energia
elettrica, il vostro frigorifero-congelatore è
progettato per monitorare in modo automatico la
temperatura nel congelatore, una volta ripristinata
l'erogazione di energia. Se nel congelatore la
temperatura supera il livello di congelamento, al
ripristino dell'erogazione della corrente si attiverà
la segnalazione (visiva e acustica) Allarme black­out. Il display della temperatura congelatore
mostra la temperatura più elevata raggiunta
durante il Black Out. Per resettare l'allarme
premere il tasto "Reset", il segnale acustico si
arresta e l'icona si disattiva.
Se si attiva questo allarme, si consiglia di
procedere come segue:

• Se il cibo nel congelatore non è congelato ma è

ancora freddo, trasferirlo nel comparto frigo e

consumarlo entro 24 ore.

• Se il cibo nel congelatore è congelato, si sarà

ricongelato dopo lo scongelamento causato

dall'interruzione dell'alimentazione elettrica, il

che potrebbe aver interferito su sapore, qualità

e valore nutrizionale del cibo stesso, fino a

SCHEDA PRODOTTO

I

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

renderlo inutilizzabile. Si consiglia di non
consumare gli alimenti e di eliminare l'intero

contenuto del congelatore.
L'allarme Black out è progettato per fornire un
consiglio sulla qualità degli alimenti nel
congelatore in caso di black out accidentale.
Questo sistema non garantisce la qualità o la
sicurezza degli alimenti e i consumatori sono
invitati ad utilizzare il proprio giudizio per valutare
la qualità degli alimenti nei comparti congelatore e
frigorifero.

Allarme porta frigo aperta

Il simbolo corrispondente alla porta del frigorifero
si illumina lampeggiando e si attiva un allarme
acustico.
L'allarme s'inserisce quando la porta del frigorifero
rimane aperta per oltre 2 minuti. Premere "Reset"
per disattivare il segnale acustico.
Se la porta non viene chiusa, l'allarme acustico si
attiva nuovamente dopo altri due minuti. Per
disattivare gli allarmi porta chiudere la porta del
frigorifero.

Allarmi funzionamento

In caso di allarmi di funzionamento, altri allarmi
saranno visualizzati nel comparto frigorifero o
congelatore, a seconda della localizzazione del
malfunzionamento, (per esempio CF, AL01, AL02,
AL03 ecc...) chiamare il Servizio Assistenza e
specificare il codice di allarme.

PULIZIA

Premere il tasto Stand-by che consente lo spegnimento
dell'apparecchio.
E' importante tener presente che questa operazione non
scollega l'apparecchio dall'alimentazione elettrica.
Ora i comparti frigorifero / congelatore possono essere
vuotati e puliti.

SBRINAMENTO DEL COMPARTO
CONGELATORE

I congelatori no frost prevedono la circolazione dell'aria
intorno alle aree di conservazione impedendo la
formazione di ghiaccio ed eliminando di conseguenza la
necessità di provvedere allo sbrinamento. I prodotti
congelati non aderiscono alle pareti, le etichette restano
leggibili e l'area di stoccaggio resta pulita e ordinata.
In combinazione con , non solo controlla il sensore,
ma direziona il raffreddamento laddove è necessario,
ottimizzando il rendimento energetico.

SCONGELAMENTO DEL COMPARTO
FRIGORIFERO

Lo scongelamento del comparto frigorifero avviene
in maniera completamente automatica.

Eventuali goccioline di acqua sulla parete posteriore
all'interno del comparto frigorifero indicano che la fase di
scongelamento automatico è stata avviata. L'acqua di
scongelamento viene direttamente condotta in un foro di
scarico e raccolta in un apposito contenitore, da dove
evapora.

SOSTITUZIONE LUCE

ILLUMINAZIONE A LAMPADINA

Prima di sostituire la
lampadina, scollegare
sempre il frigorifero
dalla rete di
alimentazione.
Se la luce interna non funziona:

1. Rimuovere la copertura: inserire le dita nei fori di
ventilazione laterali (1), estrarre delicatamente il
coperchio e tirarlo verso l'alto.

2. Controllare la lampadina. Se necessario, svitare la
lampadina guasta e sostituirla con una nuova (della
potenza massima di 15W).

3. Montare la copertura.

Non lasciare la lampadina senza copertura.
ILLUMINAZIONE LED

Qualora la luce LED
interna non funzioni è
necessaria la
sostituzione da parte del
servizio assistenza.

ROBGRUSHSKCZPLFINDKNSGRIPENLFGBD

SCHEDA PRODOTTO

I

5019 637 01077

Printed in Poland 04/10
