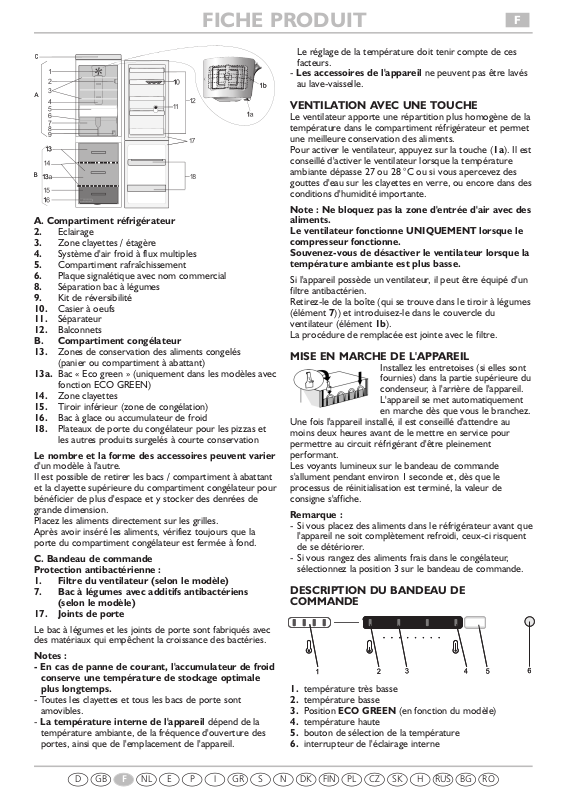

FICHE PRODUIT

F

A. Compartiment réfrigérateur

2.Eclairage

3.Zone clayettes / étagère

4.Système d'air froid à flux multiples

5.Compartiment rafraîchissement

6.Plaque signalétique avec nom commercial

8.Séparation bac à légumes

9.Kit de réversibilité

10.Casier à oeufs

11.Séparateur

12.Balconnets

B.Compartiment congélateur

13.Zones de conservation des aliments congelés (panier ou compartiment à abattant)

13a. Bac « Eco green » (uniquement dans les modèles avec fonction ECO GREEN)

14.Zone clayettes

15.Tiroir inférieur (zone de congélation)

16.Bac à glace ou accumulateur de froid

18.Plateaux de porte du congélateur pour les pizzas et les autres produits surgelés à courte conservation

Le nombre et la forme des accessoires peuvent varier d'un modèle à l'autre.

Il est possible de retirer les bacs / compartiment à abattant et la clayette supérieure du compartiment congélateur pour bénéficier de plus d'espace et y stocker des denrées de grande dimension.

Placez les aliments directement sur les grilles.

Après avoir inséré les aliments, vérifiez toujours que la porte du compartiment congélateur est fermée à fond.

C. Bandeau de commande

Protection antibactérienne :

1.Filtre du ventilateur (selon le modèle)

7.Bac à légumes avec additifs antibactériens (selon le modèle)

17.Joints de porte

Le bac à légumes et les joints de porte sont fabriqués avec des matériaux qui empêchent la croissance des bactéries.

Notes :

-En cas de panne de courant, l'accumulateur de froid conserve une température de stockage optimale plus longtemps.

-Toutes les clayettes et tous les bacs de porte sont amovibles.

-La température interne de l'appareil dépend de la température ambiante, de la fréquence d'ouverture des portes, ainsi que de l'emplacement de l'appareil.

Le réglage de la température doit tenir compte de ces facteurs.

-Les accessoires de l'appareil ne peuvent pas être lavés au lave-vaisselle.

VENTILATION AVEC UNE TOUCHE

Le ventilateur apporte une répartition plus homogène de la température dans le compartiment réfrigérateur et permet une meilleure conservation des aliments.

Pour activer le ventilateur, appuyez sur la touche (1a). Il est conseillé d'activer le ventilateur lorsque la température ambiante dépasse 27 ou 28 °C ou si vous apercevez des gouttes d'eau sur les clayettes en verre, ou encore dans des conditions d'humidité importante.

Note : Ne bloquez pas la zone d'entrée d'air avec des aliments.

Le ventilateur fonctionne UNIQUEMENT lorsque le compresseur fonctionne.

Souvenez-vous de désactiver le ventilateur lorsque la température ambiante est plus basse.

Si l'appareil possède un ventilateur, il peut être équipé d'un filtre antibactérien.

Retirez-le de la boîte (qui se trouve dans le tiroir à légumes (élément 7)) et introduisez-le dans le couvercle du ventilateur (élément 1b).

La procédure de remplacée est jointe avec le filtre.

MISE EN MARCHE DE L'APPAREIL

Installez les entretoises (si elles sont fournies) dans la partie supérieure du condenseur, à l'arrière de l'appareil. L'appareil se met automatiquement en marche dès que vous le branchez.

Une fois l'appareil installé, il est conseillé d'attendre au moins deux heures avant de le mettre en service pour permettre au circuit réfrigérant d'être pleinement performant.

Les voyants lumineux sur le bandeau de commande s'allument pendant environ 1 seconde et, dès que le processus de réinitialisation est terminé, la valeur de consigne s'affiche.

Remarque :

-Si vous placez des aliments dans le réfrigérateur avant que l'appareil ne soit complètement refroidi, ceux-ci risquent de se détériorer.

-Si vous rangez des aliments frais dans le congélateur, sélectionnez la position 3 sur le bandeau de commande.

DESCRIPTION DU BANDEAU DE

COMMANDE

1.température très basse

2.température basse

3.Position ECO GREEN (en fonction du modèle)

4.température haute

5.bouton de sélection de la température

6.interrupteur de l'éclairage interne

D GB F NL E P

I GR S N DK FIN PL CZ SK H RUS BG RO

FICHE PRODUIT	F

DESCRIPTION DU FONCTIONNEMENT

Le réglage de la température s'effectue avec le bouton (5). Le point de réglage de la température concerne les deux compartiments à la fois (réfrigérateur et congélateur). Lors de la première mise en marche, le point de réglage d'usine est sélectionné - position moyenne (ECO Green, selon le modèle).

Le tableau ci-dessous indique le niveau des points de réglage

température haute

température basse température très basse

Description : Voyant ÉTEINT Voyant ALLUMÉ

COMMENT SÉLECTIONNER LES DIFFÉRENTES FONCTIONS

Le bouton de sélection de la température permet de régler le niveau de température souhaité : moins froide , plus froide et très froide . À chaque pression du bouton, la valeur de consigne passera d'une température à l'autre de façon cyclique.

Fonction Arrêt Refroidissement /Stand-by

Cette fonction désactive les compartiments réfrigérateur et congélateur.

Lorsque ce mode est sélectionné, l'éclairage fonctionne normalement, mais toutes les autres fonctions sont désactivées et le bandeau de commande n'affiche aucune indication. En cas d'absence prolongée, laissez la porte du réfrigérateur ouverte pour éviter la formation d'odeurs désagréables à l'intérieur de l'appareil, et débranchez la fiche de la prise secteur.

Pour sélectionner ce mode, appuyez sur le bouton de sélection de la température pendant au moins 3 secondes. Pour remettre l'appareil en service, il suffit d'appuyer à nouveau sur le bouton de sélection de la température. Le bandeau de commande affichera à nouveau la valeur de consigne sélectionnée précédemment.

Remarque :

-Pour rappel : cette opération n'a pas pour effet de déconnecter l'appareil de l'alimentation secteur.

-En cas de coupure de courant, dès que le courant sera rétabli, l'appareil se remettra en marche normalement et la valeur de consigne précédemment sélectionnée sera restaurée.

Fonction ECO GREEN

Si la quantité d'aliments stockés dans l'appareil est peu importante, cette fonction garantit une conservation optimale de ceux-ci tout en réduisant la consommation énergétique (de 5 à 10 % par rapport aux réglages normaux).

Lorsque la fonction ECO est activée, il convient de placer les aliments dans les compartiments ECO pour une conservation optimale :

-2 clayettes "eco green" dans le réfrigérateur (avec cadre de couleur verte)

-1 bac "eco green" dans le compartiment congélateur.

FONCTIONNEMENT ANORMAL DE L’APPAREIL

Lorsque l'appareil est branché, une défaillance possible du capteur de température peut s'afficher au cours des 10 premières minutes de fonctionnement, en fonction du tableau suivant:

Panne du capteur du réfrigérateur

Panne du capteur du congélateur

Panne du capteur du réfrigérateur et du congélateur

Description : Voyant ÉTEINT Voyant clignotant

L'appareil fonctionne et conserve les aliments stockés, mais il est nécessaire de contacter le service après-vente en indiquant le code d'alarme.

DÉGIVRAGE DU COMPARTIMENT CONGÉLATEUR

Les congélateurs No Frost fournissent la circulation de l'air froid autour des zones de stockage pour éviter la formation de givre afin d'éliminer totalement la nécessité de dégivrer l'appareil. Les aliments gelés ne collent pas aux parois, les étiquettes restent lisibles et l'espace de stockage reste ordonné et clair.

DÉGIVRAGE DU COMPARTIMENT RÉFRIGÉRATEUR

Le dégivrage du compartiment réfrigérateur est entièrement automatique.

Des gouttelettes d'eau sur la paroi arrière à l'intérieur du compartiment réfrigérateur indiquant que la phase de dégivrage automatique est en cours. L'eau de dégivrage est automatiquement conduite dans un trou de vidange et récoltée par un récipient dans lequel elle s'évapore.

REMPLACEMENT DE L'AMPOULE

Débranchez toujours le

réfrigérateur avant de remplacer l'ampoule. Si la lampe interne ne fonctionne

pas, il est nécessaire de :

1.Retirer le couvercle de la lampe : Placez les doigts dans les trous de ventilation latéraux (1), serrez légèrement le couvercle et déplacez-le vers le haut.

2.Contrôler l'ampoule. Si nécessaire dévissez l'ampoule usagée et remplacez-la par une ampoule neuve (utilisez des ampoules de 15 W maximum).

3.Remettre le couvercle de la lampe en place.

Ne laissez pas l'ampoule sans couvercle.

5019 637 01067 Printed in Poland 01/10
