Page 1
88

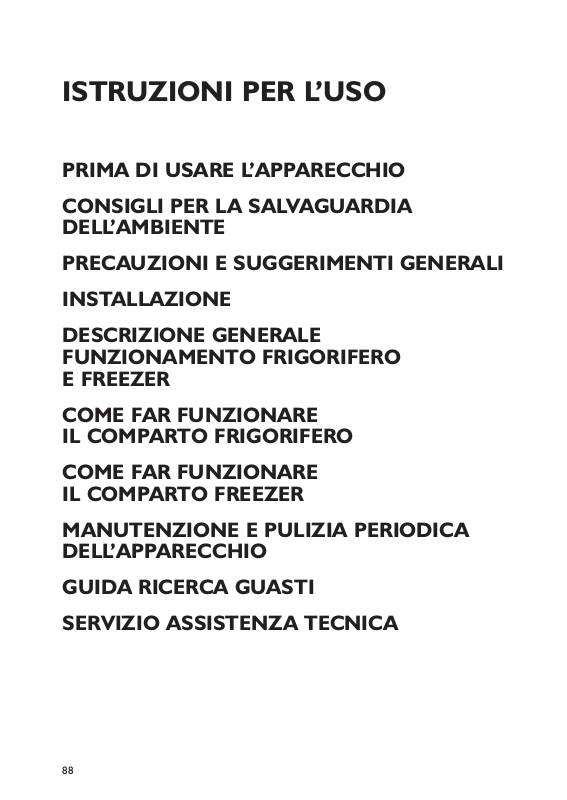

ISTRUZIONI PER L’USO
PRIMA DI USARE L’APPARECCHIO
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
INSTALLAZIONE
DESCRIZIONE GENERALE
FUNZIONAMENTO FRIGORIFERO
E FREEZER
COME FAR FUNZIONARE
IL COMPARTO FRIGORIFERO
COME FAR FUNZIONARE
IL COMPARTO FREEZER
MANUTENZIONE E PULIZIA PERIODICA
DELL’APPARECCHIO
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
Page 2
89
• L’apparecchio che avete acquistato é ad uso
esclusivamente domestico.
Per utilizzare al meglio il vostro apparecchio,
vi invitiamo a leggere attentamente le
istruzioni per l’uso in cui troverete la
descrizione del prodotto e consigli utili.
Conservare queste istruzioni per future
consultazioni.
1. Dopo aver disimballato l’apparecchio,
assicurarsi che non sia danneggiato e che la
porta si chiuda perfettamente. Eventuali danni
devono essere comunicati al rivenditore entro
24 ore dalla consegna dell’apparecchio.
2. Attendere almeno due ore prima di mettere in
funzione l’apparecchio, per dar modo al circuito
refrigerante di essere perfettamente efficiente.
3. Accertarsi che l’installazione ed il collegamento
elettrico siano effettuati da un tecnico qualificato
secondo le istruzioni del fabbricante ed in
conformità alle norme locali sulla sicurezza.
4. Pulire l’interno dell’apparecchio prima di
utilizzarlo.
PRIMA DI USARE L’APPARECCHIO
1. Imballo
Il materiale di imballo è riciclabile al 100%
ed è contrassegnato dal simbolo del riciclaggio .
Per lo smaltimento seguire le normative locali.
Il materiale di imballaggio (sacchetti di plastica,
parti in polistirolo, ecc...) deve essere tenuto fuori
dalla portata dei bambini in quanto potenziale fonte
di pericolo.
2. Rottamazione/Smaltimento
L’apparecchio è stato realizzato con materiale
riciclabile.
Questo apparecchio è contrassegnato in
conformità alla Direttiva Europea 2002/96/EC,
Waste Electrical and Electronic Equipment
(WEEE). Assicurandosi che questo apparecchio sia
rottamato in modo corretto, contribuite a
prevenire le potenziali conseguenze negative per
l’ambiente e la salute.
Il simbolo sull’apparecchio, o sulla
documentazione di accompagnamento, indica che
questo apparecchio non deve essere trattato come
rifiuto domestico ma deve essere consegnato
presso l’idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche.
Al momento della rottamazione, rendere
l’apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte ed i ripiani in
modo che i bambini non possano accedere
facilmente all’interno dell’apparecchio.
Rottamarlo seguendo le norme locali per lo
smaltimento dei rifiuti e consegnarlo negli appositi
punti di raccolta, non lasciandolo incustodito
neanche per pochi giorni essendo una fonte di
pericolo per un bambino.
Per ulteriori informazioni sul trattamento,
recupero e riciclaggio di questo apparecchio,
contattare l’idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il
quale l’apparecchio è stato acquistato.
Informazione:
Questo apparecchio é privo di CFC. Il circuito
refrigerante contiene R134a (HFC) o R600a (HC),
vedere targhetta matricola posta all’interno
dell’apparecchio.
Per gli apparecchi con Isobutano (R600a):
l’isobutano é un gas naturale senza effetti
sull’ambiente ma infiammabile. È quindi
indispensabile accertarsi che i tubi del circuito
refrigerante non siano danneggiati.
Dichiarazione di conformità
Questo apparecchio è destinato alla conservazione
di prodotti alimentari ed è fabbricato in conformità
al regolamento (CE) No. 1935/2004.
Questo apparecchio è stato progettato, fabbricato
e commercializzato in conformità a:
• gli obiettivi di sicurezza della Direttiva Bassa
Tensione 2006/95/CE (che sostituisce la
Direttiva 73/23/CEE e successivi emendamenti);
• i requisiti di protezione della Direttiva “EMC”
89/336/CEE, modificata dalla Direttiva
93/68/CEE.
La sicurezza elettrica dell’apparecchio é assicurata
soltanto quando é correttamente collegato ad un
efficiente impianto di messa a terra a norma di
legge.
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
Page 3
90
INSTALLAZIONE
• La movimentazione e l’installazione
dell’apparecchio deve essere effettuata da due
o più persone.
• Fare attenzione durante gli spostamenti in
modo da non danneggiare i pavimenti (es.
parquet).
• Durante l’installazione, accertarsi che
l’apparecchio non danneggi il cavo di
alimentazione.
• Accertarsi che l’apparecchio non sia vicino ad
una fonte di calore.
• Per garantire un’adeguata ventilazione, lasciare
uno spazio su entrambi i lati e sopra
l’apparecchio e seguire le istruzioni
d’installazione.
• Mantenere libere da ostruzioni le aperture di
ventilazione dell’apparecchio.
• Non danneggiare i tubi del circuito refrigerante
dell’apparecchio.
• Installare e livellare l’apparecchio su un
pavimento in grado di sostenere il peso e in un
ambiente adatto alle sue dimensioni e al suo
utilizzo.
• Collocare l’apparecchio in un ambiente asciutto
e ben ventilato. L’apparecchio é predisposto per
il funzionamento in ambienti in cui la
temperatura sia compresa nei seguenti
intervalli, a seconda della classe climatica
riportata sulla targhetta matricola. L’apparecchio
potrebbe non funzionare correttamente se
lasciato per un lungo periodo ad una
temperatura superiore o inferiore all’intervallo
previsto.
• Controllare che il voltaggio sulla targhetta
matricola corrisponda alla tensione della vostra
abitazione.
• Non usare adattatori nè singoli nè multipli o
prolunghe.
• Per il collegamento alla rete idrica, utilizzare il
tubo in dotazione al nuovo apparecchio e non
riutilizzare quello dell’apparecchio precedente.
• La modifica o sostituzione del cavo di
alimentazione deve essere effettuata soltanto da
personale qualificato.
• La disconnessione dell’alimentazione elettrica
deve essere possibile o disinserendo la spina o
tramite un interruttore bipolare di rete posto a
monte della presa.
SICUREZZA
• Non conservare o usare benzina, gas o liquidi
infiammabili nelle vicinanze dell’apparecchio o
di altri elettrodomestici. I vapori che si
sprigionano possono infatti causare incendi o
esplosioni.
• Non usare dispositivi meccanici, elettrici o
chimici per accelerare il processo di
sbrinamento diversi da quelli raccomandati dal
fabbricante.
• Non usare o introdurre apparecchiature
elettriche all’interno degli scomparti
dell’apparecchio se questi non sono del tipo
espressamente autorizzato dal costruttore.
• L’apparecchio non è inteso ad uso dei bambini
in giovane età o delle persone inferme senza
controllo.
• Per evitare il rischio di intrappolamento e
soffocamento dei bambini all’interno
dell’apparecchio, non permettere loro di
giocare o nascondersi all’interno
dell’apparecchio.
• Non ingerire il liquido (atossico) contenuto
negli accumulatori del freddo (in alcuni modelli).
• Non mangiare cubetti di ghiaccio o ghiaccioli
subito dopo averli tolti dal congelatore poiché
potrebbero causare bruciature da freddo.
UTILIZZO
• Prima di qualsiasi operazione di manutenzione o
pulizia, disinserire la spina dalla presa di
corrente o scollegare l’alimentazione elettrica.
• Tutti gli apparecchi provvisti di produttori di
ghiaccio e distributori d’acqua devono essere
collegati ad una rete idrica che eroghi
esclusivamente acqua potabile (con una
pressione della rete idrica compresa tra i 0,17 e
0,81 MPa (1,7 e 8,1 bar)). I produttori di
ghiaccio e/o distributori d’acqua non
direttamente collegati all’alimentazione idrica
devono essere riempiti unicamente con acqua
potabile.
• Usare il comparto frigorifero solo per la
conservazione di alimenti freschi ed il comparto
congelatore solo per la conservazione di
alimenti surgelati, il congelamento di alimenti
freschi e la produzione di cubetti di ghiaccio.
• Non conservare liquidi in contenitori di vetro
nel comparto congelatore in quanto potrebbero
esplodere.
Il fabbricante declina ogni responsabilità nel
caso in cui i suggerimenti e le precauzioni
sopra elencate non siano state rispettate.
Classe Climatica T. Amb. (°C) T. Amb. (°F)
SN da 10 a 32 da 50 a 90
N da 16 a 32 da 61 a 90
ST da 16 a 38 da 61 a 100
T da 16 a 43 da 61 a 110
PRECAUZIONI E SUGGERIMENTI GENERALI
Page 4
91
• Installare l’apparecchio il più lontano possibile
da fonti di calore. L’esposizione diretta ai raggi
solari o la collocazione dell’apparecchio nelle
vicinanze di una fonte di calore (caloriferi,
fornelli), aumentano il consumo di energia e
dovrebbero essere evitate.
• Qualora ciò non fosse possibile, è necessario
rispettare le seguenti distanze minime laterali:
- 30 cm da cucine a carbone o petrolio;
- 3 cm da cucine elettriche e/o a gas.
• Pulire l’interno (vedere “Manutenzione e pulizia
periodica dell’apparecchio”).
• Inserire o installare gli accessori/elementi a
corredo.
INSTALLAZIONE
Questo apparecchio è un frigorifero combinato
con freezer a stelle comandato
elettronicamente, pertanto consente di regolare le
temperature in maniera indipendente per i
comparti frigorifero e freezer.
Il comparto freezer NO FROST
consente una perfetta congelazione dei cibi freschi
e cotti, la produzione di cubetti di ghiaccio e la
conservazione di alimenti surgelati e congelati; lo
sbrinamento è automatico.
Il comparto frigorifero, dotato di sbrinamento
automatico, consente la conservazione di alimenti
freschi e bevande.
Le prestazioni ottimali dipendono dalla classe
climatica indicata sulla targhetta matricola.
Funzione “Sensor” (chiamato anche: “Sesto
Senso” o “Dynamic intelligence”)
Entrambe gli scomparti sono gestiti dal controllo
elettronico che in modo automatico minimizza i
tempi per il ripristino delle temperature di
conservazione dei cibi anche in caso di apertura
porte del prodotto ed inserimento di nuovi
alimenti.
Opzione “Vacation” (Vacanza)
Il controllo elettronico permette di mantenere
acceso solo il comparto freezer e spento il
comparto frigorifero.
Per ottenere questa possibilità, partendo dalla
condizione di prodotto tutto acceso, premere il
pulsante (5) per 3 secondi finché non si spegnerà il
display (7) del comparto frigorifero e la spia verde
(6) si attiva; il display (4) del freezer rimarrà
acceso.
Per ragioni tecniche non è invece possibile
spegnere il comparto freezer mantenendo attivo il
solo comparto frigorifero.
Interrompere il funzionamento del prodotto
Premere il pulsante (1) per 3 secondi. In questo
modo il prodotto si spegne pur rimanendo
alimentato; la luce di illuminazione interna e tutti i
led sul pannello comandi si spengono tranne la luce
della spia (6) Vacanza e i display (4) e (7) che
mostreranno illuminati “- -” “- -”.
Per riattivare il funzionamento del prodotto
premere nuovamente lo stesso pulsante per 3
secondi.
Blocco della tastiera
Per evitare selezioni accidentali (pressione dei tasti
causata da contatti fortuiti con pacchetti e/o
alimenti, o azionati da bambini) potete bloccare la
tastiera premendo contemporaneamente i tasti (8)
e (9) per 3 secondi; un segnale acustico avviserà
dell’inserimento della funzione.
Con la funzione “Blocco tastiera” inserita tutta la
tastiera rimarrà bloccata ad eccezione del tasto
(11) “allarme acustico” ed ad ogni pressione di un
tasto si sentirà un segnale acustico e sui display (4)
e (7) apparirà la scritta “CL” per tutta la durata
della pressione del tasto.
Per sbloccare la tastiera operare come in
precedenza, premendo contemporaneamente i
medesimi tasti per 3 secondi.
DESCRIZIONE GENERALE
FUNZIONAMENTO FRIGORIFERO
E FREEZER
Page 5
92
Messa in funzione dell’apparecchio e regolazione della
temperatura.
Alimentare elettricamente il prodotto. Ove previsto posizionare il
filtro antibatterico nella sua sede (vedi capitolo “Manutenzione e
pulizia periodica delll’apparecchio”.
Le temperature per l’ideale conservazione degli alimenti sono già
preimpostate dalla fabbrica.
Quando si avvia il prodotto per la prima volta, il segnale acustico si
attiva, la spia rossa (10) lampeggia in quanto all’interno del freezer
non è ancora presente una temperatura sufficientemente fredda per
inserire gli alimenti. È possibile escludere il segnale acustico
premendo il pulsante (11) sul pannello comandi. Riporre gli alimenti
nel freezer solo quando la spia rossa di allarme si è spenta.
Note:
• Sono necessarie 4/5 ore perché la temperatura dei comparto
frigorifero sia adatta alla conservazione.
• La temperatura ambiente, la frequenza di apertura delle porte e la
posizione dell’apparecchio possono influenzare le temperature
interne dei due comparti. Le posizioni del termostato devono
variare in funzione di questi fattori.
• La distanza fra i ripiani e la parete posteriore interna del
frigorifero assicura la libera circolazione dell’aria.
• Non disporre gli alimenti a diretto contatto con la parete
posteriore del comparto frigorifero.
• Non porre alimenti ancora caldi nei comparti.
• Conservare i liquidi in contenitori chiusi.
• La conservazione di verdure ad alto contenuto di acqua può
provocare la formazione di condensa: ciò non pregiudica il
corretto funzionamento dell’apparecchio.
Come conservare gli alimenti nel comparto frigorifero
Riporre gli alimenti come illustrato nella figura.
1. Alimenti cotti
2. Pesce, carni
3. Frutta e verdura
4. Bottiglie
5. Burro
6. Latticini, formaggi
Regolazione della temperatura
La temperatura è preregolata in fabbrica a +5 °C (display 7).
Per modificare il settaggio della temperatura premere i pulsanti
(8) o (9) sulla scheda comandi fino al raggiungimento del valore
desiderato.
Limite temperatura impostabile:
• +2 °C temperatura più fredda
• +8 °C temperatura più calda
COME FAR FUNZIONARE
IL COMPARTO FRIGORIFERO
Page 6
Funzione automatica “Sensor” (chiamato anche: “Sesto
Senso” o “Dynamic intelligence”)
Quando la funzione è operante la spia verde (16) è accesa; si
spegnerà automaticamente al raggiungimento
delle temperature corrette.
Interrompere il funzionamento del frigorifero (“Vacation”)
Premere il pulsante (5) per più di tre secondi. La visualizzazione della
temperatura sul display (7) si spegne e si accende la spia verde (6).
Per riattivare il funzionamento del frigorifero premere nuovamente lo
stesso pulsante (5) per più di tre secondi.
Allarmi del comparto frigorifero
Se la porta rimane aperta per più di 1 minuto, si attiverà l’allarme
acustico. Se la condizione di porta aperta si protrae per un ulteriore
minuto, la luce interna inizierà a lampeggiare, spegnendosi totalmente
dopo 10 minuti dall’apertura porta mentre l’allarme acustico rimarrà
attivo.
Premendo il pulsante Allarme Acustico (11) si taciterà solamente il
sonoro, mentre la luce interna continuerà a comportarsi come
precedentemente descritto.
Per rimuovere completamente l’allarme porta aperta è necessario
richiudere la porta del frigorifero.
COME FAR FUNZIONARE
IL COMPARTO FRIGORIFERO
(continua)
93
Page 7
94
Il comparto freezer NO FROST è a stelle. Vi si possono
conservare gli alimenti surgelati per il periodo indicato sulla
confezione. Inoltre si possono congelare gli alimenti freschi
posizionandoli sopra il ripiano più in alto o nel cassetto
superiore, mettendo gli alimenti già surgelati negli altri
cassetti, in modo tale che non vengano in contatto con gli
alimenti ancora da congelare. La quantità massima di alimenti
freschi che è possibile congelare in 24 ore è riportata sulla
targhetta matricola.
Regolazione della temperatura
La temperatura è preregolata in fabbrica a -18 °C (display 4). Per
modificare il settaggio della temperatura premere i pulsanti (2) o (3)
sulla scheda comandi fino al raggiungimento del valore desiderato.
Limite temperatura impostabile:
• -17 °C temperatura meno fredda
• -24 °C temperatura più fredda
Funzione Congelamento Rapido (chiamato anche “Extra
Carico” o “Super” o “Fast Freezing”)
Se caricate una quantità considerevole di cibo fresco nel freezer, si
raccomanda di inserire la funzione di congelamento rapido premendo
il pulsante (13) sul pannello comandi 24 ore prima dell’introduzione di
cibi freschi; in questo modo si può ottenere il congelamento
massimo dichiarato sulla targhetta matricola.
La funzione è attivata quando la spia gialla (12) è accesa.
La funzione si disattiva automaticamente dopo 48 ore.
È comunque possibile escludere manualmente la funzione
premendo nuovamente lo stesso pulsante (la spia gialla (12) si
spegne).
Importante
• Avvolgere e sigillare gli alimenti freschi da congelare in: fogli di
alluminio, pellicola trasparente, imballi impermeabili di plastica,
contenitori di polietilene con coperchi, contenitori da freezer
purché idonei per alimenti da congelare.
• Sistemare gli alimenti da congelare nel cassetto superiore o sul
ripiano più in alto, lasciando sufficiente spazio attorno ai pacchetti
per consentire la libera circolazione dell’aria.
Importante: per i mesi di conservazione degli alimenti freschi
congelati, attenersi alla tabella qui a fianco.
Al momento dell’acquisto di alimenti surgelati, accertarsi che:
• L’imballo o il pacchetto siano intatti, poiché l’alimento può
deteriorarsi. Se un pacchetto è gonfio o presenta delle macchie di
umido, non è stato conservato nelle condizioni ottimali e può
avere subìto un inizio di scongelamento.
• Acquistare gli alimenti surgelati per ultimi e usare borse termiche
per il trasporto.
COME FAR FUNZIONARE
IL COMPARTO FREEZER
MONTHS
2-6 4-8 6-12
F
O
O
D
Page 8
• Appena a casa riporre immediatamente gli alimenti surgelati nel
comparto freezer.
• Non ricongelare gli alimenti parzialmente scongelati, ma
consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di temperatura.
• Rispettare la data di scadenza riportata sulla confezione.
• Seguire sempre le istruzioni sull’imballo per la conservazione degli
alimenti congelati.
Allarmi comparto freezer
Allarme di temperatura comparto freezer
Durante il funzionamento del prodotto o durante la fase di
congelamento, potrebbe verificarsi l’accensione della spia rossa (10) e
contemporaneamente si ha anche un segnale acustico indicante che la
temperatura nel comparto freezer non è ottimale per la
conservazione.
Ciò può verificarsi per i seguenti casi:
• durante la messa in funzione;
• al riavviamento dopo lo sbrinamento e la pulizia;
• quando vengono immessi troppi alimenti da congelare;
• quando la porta del freezer non chiude perfettamente.
Per tacitare il segnale acustico premere il pulsante (11).
Al raggiungimento delle condizioni ottimali di temperatura, la spia
rossa (10) si spegnerà automaticamente.
Allarme black out (Interruzione energia elettrica)
Se sul display freezer (4) è presente un valore di temperatura
lampeggiante, la spia (14) è lampeggiante, il segnale acustico è attivo e
i tasti di regolazione delle temperature sono bloccati, significa che si è
verificata una mancanza di corrente (black out) per un periodo tale
da non assicurare il mantenimento della corretta temperatura di
conservazione.
Il valore indicato sul display visualizza la temperatura più calda che il
comparto freezer ha raggiunto.
Per eliminare la visualizzazione dell’allarme e ripristinare il
funzionamento della tastiera premere il pulsante (11) “allarme
acustico” e controllare gli alimenti perché nel comparto si è superata
la temperatura critica di -9 °C (limite di temperatura per la corretta
conservazione dei cibi).
Nota:
Il comparto freezer è in grado di mantenere per qualche ora la
temperatura appropriata per la conservazione dei cibi anche in caso
di interruzione di energia elettrica. Si consiglia comunque, durante
tale periodo, di evitare di aprire la porta del comparto.
Rimozione dei cassetti
Tirare i cassetti verso l’esterno fino a fondo corsa, sollevarli
leggermente ed estrarli.
COME FAR FUNZIONARE
IL COMPARTO FREEZER
(continua)
95
Page 9
Nota:
Il freezer può essere utilizzato anche senza i cassetti, al fine di
ottenere un volume disponibile maggiore. Sistemare gli alimenti
direttamente sui ripiani.
Verificare che dopo aver riposto gli alimenti, la porta del comparto
freezer chiuda correttamente.
Produzione di cubetti di ghiaccio
• Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nel
comparto congelatore.
• Qualora la bacinella fosse attaccata al fondo dei cassetti o al
ripiano congelatore, non utilizzare oggetti appuntiti o taglienti per
rimuoverla.
• Per facilitare la rimozione dei cubetti di ghiaccio dalla bacinella,
fletterla leggermente.
COME FAR FUNZIONARE
IL COMPARTO FREEZER
(continua)
96
Page 10
97
Prima di eseguire qualsiasi operazione di manutenzione o
pulizia, spegnere il prodotto premendo per 3 secondi il
pulsante (1) sul pannello comandi e successivamente togliere
la spina dalla presa di corrente o scollegare l’apparecchio dalla
rete elettrica.
Pulizia del comparto freezer
Lo sbrinamento del comparto freezer è completamente
automatico.
Se si desidera comunque pulire lo scomparto spegnere il prodotto
come precedentemente indicato ed operare come segue:
1. Aprire la porta freezer e rimuovere tutti gli alimenti avvolgendoli
in fogli di giornale a stretto contatto fra loro e riporli in un luogo
molto fresco o in una borsa termica.
2. Pulire l’interno del freezer con una spugna imbevuta in una
soluzione di acqua tiepida e/o detergente neutro. Non utilizzare
sostanze abrasive.
3. Risciacquare e asciugare con cura.
4. Chiudere la porta del freezer.
5. Ricollegare il prodotto alla rete elettrica e premere nuovamente il
pulsante (1) per 3 secondi. A questo punto sarà presente un
segnale acustico (allarme temperatura), è possibile escluderlo
premendo il pulsante (11). Riposizionare gli alimenti all’interno del
freezer solo quando la spia luminosa rossa (10) si spegne.
Nota:
• Per una pulizia più accurata è possibile rimuovere i vetri presenti
nel comparto freezer. Per estrarli prenderli al bordo anteriore e
tirarli verso l’esterno sollevando leggermente la punta del vetro
per superare il fermo.
• Se il prodotto deve rimanere spento per periodi di tempo
prolungati, si consiglia di tenere le porte aperte per evitare la
formazione di muffe, cattivi odori ed ossidazioni.
Pulizia del comparto frigorifero
Lo sbrinamento del comparto frigorifero è completamente
automatico.
La presenza periodica di goccioline d’acqua sulla parete posteriore
interna del comparto frigorifero evidenzia la fase di sbrinamento
automatico. L’acqua di sbrinamento viene convogliata
automaticamente in un foro di scarico, quindi raccolta in un
contenitore ove evapora.
Pulire regolarmente l’interno del foro di drenaggio dell’acqua di
sbrinamento, usando l’utensile in dotazione, per garantire il deflusso
costante e corretto dell’acqua di sbrinamento.
MANUTENZIONE E PULIZIA PERIODICA
DELL’APPARECCHIO
Page 11
Per pulire il comparto frigorifero:
1. Premere per 3 secondi il pulsante (1) sul pannello comandi e
disinserire l’apparecchio dalla rete elettrica.
2. Svuotare il comparto frigorifero.
3. Pulire l’interno del frigorifero con una spugna imbevuta in una
soluzione di acqua tiepida e/o detergente neutro. Non utilizzare
sostanze abrasive.
4. Risciacquare ed asciugare con un panno morbido.
5. Premere nuovamente per 3 secondi il pulsante (1) per ripristinare
il funzionamento del comparto frigorifero.
6. Pulire l’esterno con un panno inumidito. Non utilizzare paste o
pagliette abrasive, né smacchiatori (es. acetone, trielina) né aceto.
Nota:
Se il vano frigo deve rimanere spento per periodi di tempo
prolungati, si consiglia di tenere la porta aperta per evitare la
formazione di muffe, cattivi odori ed ossidazioni.
Ventilatore e filtro antibatterico (se in dotazione)
Il comparto frigorifero può essere dotato di un modulo ventilatore
più luce e filtro antribatterico (se previsto). Il ventilatore permette
una migliore distribuzione delle temperature all’interno del comparto
frigorifero con conseguente migliore conservazione dei cibi.
Il filtro antibatterico assicura un alto livello d’igiene nel comparto
frigorifero per mezzo di una continua purificazione dell’aria. La sua
durata è di sei mesi, dopo questo periodo il filtro antibatterico deve
essere sostituito, un allarme acustico e l’accensione della spia rossa
(15) lampeggiante avvisano che il filtro ha esaurito la sua efficacia. Per
tacitare l’allarme acustico premere il pulsante (11) “allarme acustico”,
la spia rossa rimane comunque accesa. Il ricambio del filtro è
disponibile presso i Servizi di Assistenza Tecnica, nella confezione è
indicato come sostituire il filtro.
Dopo la sostituzione premere per almeno 3 secondi il pulsante (11)
“Allarme Acustico”, l’elettronica ripristina le condizioni iniziali e la spia
rossa (15) si spegne; dopo sei mesi segnalerà nuovamente la necessità
di sostituire il filtro.
La sostituzione del filtro non è da considerarsi un intervento
coperto dalla garanzia.
Importante:
La ventola è in funzione solo quando il compressore è in
funzione. Non ostruire la “Zona di aspirazione”.
MANUTENZIONE E PULIZIA PERIODICA
DELL’APPARECCHIO
(continua)
98
Page 12
99
Prima di contattare l’Assistenza...
I problemi di funzionamento sono spesso dovuti a cause banali, che possono essere individuate e risolte
senza l’uso di attrezzi di alcun tipo.I rumori dell’apparecchio sono normali poiché le ventole e i
compressori di cui è dotato per la regolazione del funzionamento si accendono e spengono
automaticamente.
Alcuni rumori di funzionamento possono essere ridotti:
• livellando l’apparecchio e installandolo su una superficie piana
• separando ed evitando il contatto fra l’apparecchio e i mobili
• controllando se i componenti interni sono collocati correttamente
• controllando che le bottiglie e i contenitori non siano a contatto fra loro
Alcuni possibili rumori di funzionamento:
• un sibilo all’accensione dell’apparecchio per la prima volta o dopo un periodo di tempo prolungato.
• un gorgoglio quando il fluido refrigerante entra nei tubi.
• un ronzio quando la valvola dell’acqua o la ventola si mettono in funzione.
• un crepitio quando il compressore si avvia o quando il ghiaccio gocciola nel contenitore.
• uno scatto improvviso quando il compressore si accende e spegne.
Quando senti questi rumori...
...il tuo prodotto è vivo!!!
GUIDA RICERCA GUASTI
Page 13
100
1. L’apparecchio non funziona e i display sono spenti.
• C’è un’interruzione di corrente?
• La spina è ben inserita nella presa di corrente?
• L’interruttore bipolare di rete è inserito?
• Le protezioni dell’impianto elettrico dell’abitazione sono correttamente funzionanti?
• Il cavo di alimentazione è rotto?
2. La temperatura all’interno dei comparti non è sufficientemente fredda.
• Le porte chiudono correttamente?
• L’apparecchio è installato vicino ad una sorgente di calore?
• La temperatura è impostata correttamente?
• La circolazione dell’aria attraverso le griglie di ventilazione alla base del prodotto è ostruita?
3. C’è acqua sul fondo del comparto frigorifero.
• Lo scarico dell’acqua di sbrinamento è ostruito? (vedi “Manutenzione e pulizia periodica
dell’apparecchio”)
4. La luce interna non funziona.
• Allarme porta aperta attivo (luce spenta e display sempre accesi)
- Controllare che la porta del vano frigorifero si chiuda correttamente, per annullare tale allarme (alla
chiusura della porta i display del pannello comandi devono spegnersi). Alla riapertura della porta
verificare il funzionamento della lampada. Se alla corretta chiusura della porta frigo il display non si
spegne, chiamare l’assistenza.
• Controllare prima il punto 1, poi:
- Disinserire l’apparecchio dalla rete elettrica. Per accedere alla lampadina, vedi istruzioni e disegno su
scheda prodotto allegata.
- Controllare la lampadina e sostituirla, se necessario, con una nuova (disponibile unicamente presso il
Servizio Assistenza).
5. La spia rossa sul pannello comandi rimane accesa e o l’allarme acustico è attivo.
L’indicatore e l’allarme si attivano per i seguenti motivi:
1. Allarme di temperatura (Spia rossa (10) accesa lampeggiante e segnale acustico attivo)
- Sono state inserite da poco quantità elevate di cibi freschi nel congelatore
- La porta congelatore non chiude perfettamente (vedi capitolo “Come far funzionare il comparto
freezer”)
2. Allarme “Black-out” (Spia rossa (14) accesa lampeggiante, segnale acustico attivo ed display freezer
lampeggiante)
- C’è stata una mancanza di corrente al prodotto (vedi capitolo “Come far funzionare il comparto
freezer”)
3. Allarme “sensore freezer difettoso” (spia rossa (10) accesa lampeggiante, segnale acustico attivo e sul
display freezer è presente la lettera C)
- Il sensore di temperatura del comparto freezer è in avaria ma il prodotto continua a funzionare con
una procedura di emergenza. Chiamare l’assistenza.
4. Allarme “sensori frigo difettosi” (spia rossa (10) accesa lampeggiante, segnale acustico attivo e sul
display frigo è presente la lettera C o la lettera E)
- Un sensore di temperatura del comparto frigo è in avaria ma il prodotto continua a funzionare con
una procedura di emergenza. Chiamare l’assistenza.
5. Allarme “filtro antibatterico” (spia rossa accesa (15) lampeggiante, segnale acustico attivo) (vedi
capitolo “Manutenzione e pulizia periodica dell’apparecchio”)
Note:
• Se il bordo anteriore del prodotto, in corrispondenza della battuta della guarnizione porta è
caldo, non è un difetto, è un effetto voluto per prevenire la formazione di condensa.
• Non si riesce a regolare la temperatura, verificare che la funzione “blocco tastiera” sia
disinserita.
GUIDA RICERCA GUASTI
Page 14
101
Prima di contattare il Servizio Assistenza
Tecnica:
Riavviare l’apparecchio per accertarsi che
l’inconveniente sia stato ovviato. Se il risultato è
negativo, disinserire nuovamente l’apparecchio e
ripetere l’operazione dopo un’ora.Se, dopo aver
eseguito i controlli elencati nella guida ricerca
guasti e aver riavviato l’apparecchio, il vostro
apparecchio continua a non funzionare
correttamente, contattate il Servizio Assistenza
Tecnica, illustrando chiaramente il problema e
comunicando:
• il tipo e il numero di serie dell’apparecchio
(riportati sulla targhetta matricola)
• il tipo di guasto
• il modello
• il numero Service (la cifra che si trova dopo la
parola SERVICE, sulla targhetta matricola posta
all’interno dell’apparecchio)
• il vostro indirizzo completo
• il vostro numero e prefisso telefonico
Nota:
La reversibilità delle porte dell’apparecchio,
se effettuata dal Servizio Assistenza Tecnica
non è considerato intervento di garanzia.
SERVIZIO ASSISTENZA TECNICA
Loading...
