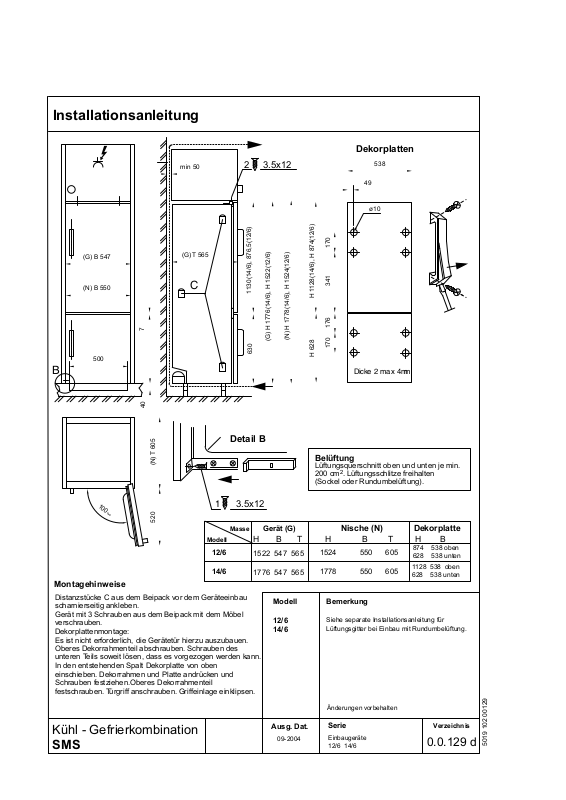

Installationsanleitung
min 50
2
3.5x12
Dekorplatten
538
49
ø10
(G) B 547
(N) B 550
7
500
(G) T 565
C
B
40
Detail B
(N) T 605
100∞
520
Montagehinweise
Distanzstücke C aus dem Beipack vor dem Geräteeinbau
scharnierseitig ankleben.
Gerät mit 3 Schrauben aus dem Beipack mit dem Möbel
verschrauben.
Dekorplattenmontage:
Es ist nicht erforderlich, die Gerätetür hierzu auszubauen.
Oberes Dekorrahmenteil abschrauben. Schrauben des
unteren Teils soweit lösen, dass es vorgezogen werden kann.
In den entstehenden Spalt Dekorplatte von oben
einschieben. Dekorrahmen und Platte andrücken und
Schrauben festziehen.Oberes Dekorrahmenteil
festschrauben. Türgriff anschrauben. Griffeinlage einklipsen.
1
Modell
12/6
14/6
3.5x12
Masse
170
1130(14/6), 876,5(12/6)
(N) H 1778(14/6), H 1524(12/6)
(G) H 1776(14/6), H 1522(12/6)
630
Gerät (G)
341
H 1128(14/6), H 874(12/6)
176
170
H 628
Dicke 2 max 4mm
Belüftung
Lüftungsquerschnitt oben und unten je min.
200 cm2. Lüftungsschlitze freihalten
(Sockel oder Rundumbelüftung).
Nische (N)
H B T H B T
1522 547 565
1776 547 565
Modell
12/6
14/6
1524 550 605
1778 550 605
Bemerkung
Siehe separate Installationsanleitung für
Lüftungsgitter bei Einbau mit Rundumbelüftung.
Änderungen vorbehalten
Dekorplatte
H B
874 538 oben
628 538 unten
1128 538 oben
628 538 unten
Kühl - Gefrierkombination
SMS
Ausg. Dat.
09-2004
Serie
Einbaugeräte
12/6 14/6
Verzeichnis
0.0.129 d
5019 102 00129
