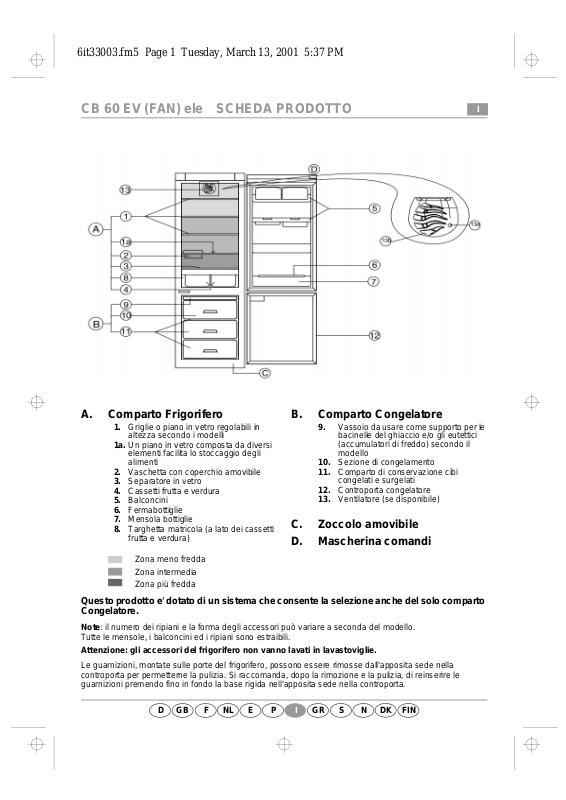

CB 60 EV (FAN) ele SCHEDA PRODOTTO

A.Comparto Frigorifero

1.Griglie o piano in vetro regolabili in altezza secondo i modelli

1a. Un piano in vetro composta da diversi elementi facilita lo stoccaggio degli alimenti

2.Vaschetta con coperchio amovibile

3.Separatore in vetro

4.Cassetti frutta e verdura

5.Balconcini

6.Fermabottiglie

7.Mensola bottiglie

8.Targhetta matricola (a lato dei cassetti frutta e verdura)

Zona meno fredda

Zona intermedia

Zona più fredda

B.Comparto Congelatore

9.Vassoio da usare come supporto per le bacinelle del ghiaccio e/o gli eutettici (accumulatori di freddo) secondo il modello

10.Sezione di congelamento

11.Comparto di conservazione cibi congelati e surgelati

12.Controporta congelatore

13.Ventilatore (se disponibile)

C.Zoccolo amovibile

D.Mascherina comandi

Questo prodotto e' dotato di un sistema che consente la selezione anche del solo comparto Congelatore.

Note: il numero dei ripiani e la forma degli accessori può variare a seconda del modello. Tutte le mensole, i balconcini ed i ripiani sono estraibili.

Attenzione: gli accessori del frigorifero non vanno lavati in lavastoviglie.

Le guarnizioni, montate sulle porte del frigorifero, possono essere rimosse dall'apposita sede nella controporta per permetterne la pulizia. Si raccomanda, dopo la rimozione e la pulizia, di reinserire le guarnizioni premendo fino in fondo la base rigida nell'apposita sede nella controporta.

D GB F NL E P I GR S N DK FIN

6it33003.fm5 Page 2 Tuesday, March 13, 2001 5:37 PM

CB 60 EV (FAN) ele

MASCHERINA COMANDI

1.Pulsante di avviamento del comparto frigorifero

2.Spia verde indicante il funzionamento del comparto frigorifero

3.Pulsanti selezione temperatura del comparto frigorifero

3a. Display indicatore temperatura selezionata nel frigorifero

4.Pulsante di avviamento generale o del solo comparto congelatore

5.Spia verde indicante funzionamento del comparto congelatore

6.Pulsanti selezione temperatura del comparto congelatore

6a. Display indicatore temperatura selezionata nel congelatore

7.Pulsante di congelamento rapido

8.Spia gialla di congelamento rapido

9.Spia rossa di allarme per temperature critiche all’interno del congelatore (Vedere capitolo “Come far funzionare il comparto congelatore”)

10.Pulsante esclusione allarme acustico temperatura congelatore

Regolazione temperatura interna comparto frigorifero

La temperatura è preregolata in fabbrica a +5°C (display 3a). Per modificare il settaggio della temperatura: Premere il pulsante (3) fino al raggiungimento del valore desiderato visibile sul display (3a).

Limite temperatura impostabile: da +2°C temperatura più fredda a +8°C temperatura più calda

Regolazione temperatura interna comparto congelatore

La temperatura è preregolata in fabbrica -19°C (display 6a). Per modificare il settaggio della temperatura: Premere il pulsante (6) fino al raggiungimento del valore desiderato visibile sul display (6a).

Limite temperatura impostabile: da EC temperatura meno fredda a -24°C temperatura più fredda

Nota: La temperatura dell’aria circostante, la frequenza di apertura della porta e il posizionamento dell’apparecchio possono influenzare le temperature interne del frigorifero. Le posizioni del termostato devono variare in funzione di questi fattori.

Ventilatore (se disponibile):

L'uso del ventilatore contribuisce a distribuire in modo piu' omogeneo le temperature all'interno del comparto frigo e conseguentemente a migliorare la conservazione dei cibi. Ne consigliamo l'uso anche in caso di appannamento dei ripiani in vetro (dove previsti). Per inserire il ventilatore premere il tasto 13a. Il controllo elettronico ne attivera' la funzione SOLO quando e' necessario.

Importante: NON ostruire la zona di aspirazione (13b).

RIDUZIONE CONSUMI (funzione "Blank Display”)

Le prestazioni dichiarate sulla LABEL includono questa funzione. Per attivarla premere il pulsante 10 (almeno per cinque secondi) fino allo spegnimento dei Display che si riaccenderanno (per la durata di 1 minuto) ogni volta che si apre la porta o si preme un tasto qualsiasi. Per disinserire la funzione premere nuovamente il pulsante 10 fino ad udire il segnale acustico. Nel caso intervenisse un allarme la funzione e' automaticamente disattivata.

Sostituzione lampadina:

Questo prodotto impiega una lampadina speciale, per sostituirla non svitare ma tirare verso l’interno dell’apparecchio.
