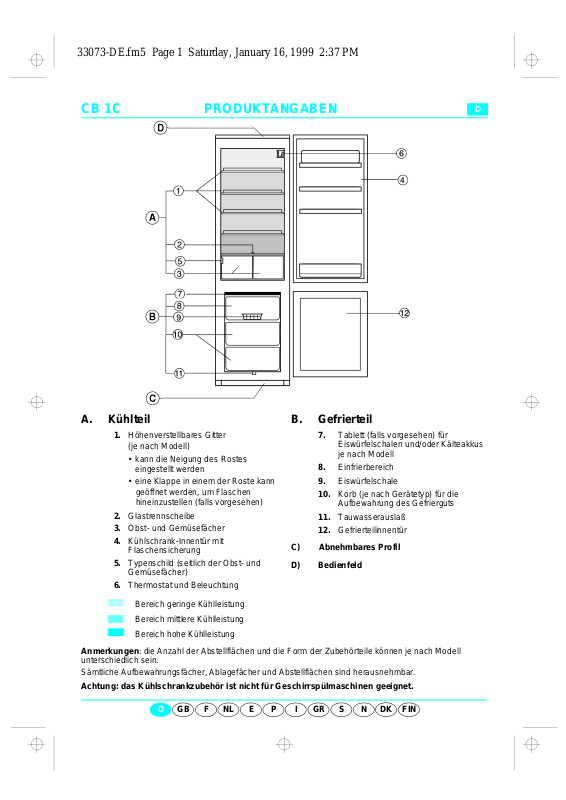

CB 1C PRODUKTANGABEN
D
A. Kühlteil
Höhenverstellbares Gitter
1.
(je nach Modell)
• kann die Neigung des Rostes
eingestellt werden
• eine Klappe in einem der Roste kann
geöffnet werden, um Flaschen
hineinzustellen (falls vorgesehen)
Glastrennscheibe
2.
Obst- und Gemüsefächer
3.
Kühlschrank-Innentür mit
4.
Flaschensicherung
Typenschild (seitlich der Obst- und
5.
Gemüsefächer)
Thermostat und Beleuchtung
6.
Bereich geringe Kühlleistung
Bereich mittlere Kühlleistung
Bereich hohe Kühlleistung
Anmerkungen
unterschiedlich sein.
Sämtliche Aufbewahrungsfächer, Ablagefächer und Abstellflächen sind herausnehmbar.
Achtung: das Kühlschrankzubehör ist nicht für Geschirrspülmaschinen geeignet.
: die Anzahl der Abstellflächen und die Form der Zubehörteile können je nach Modell
B. Gefrierteil
Tablett (falls vorgesehen) für
7.
Eiswürfelschalen und/oder Kälteakkus
je nach Modell
Einfrierbereich
8.
Eiswürfelschale
9.
Korb (je nach Gerätetyp) für die
10.
Aufbewahrung des Gefrierguts
Tauwasserauslaß
11.
Gefrierteilinnentür
12.
C) Abnehmbares Profil
D) Bedienfeld
GBD F NL E P GRI
S N FIN
DK
33073-DE.fm5 Page 2 Saturday, January 16, 1999 2:37 PM
CB 1C
BEDIENFELD
Je nach Gerätetyp können die Steuerelemente des Geräts innen und/oder außen angebracht sein. Die
Temperaturregelung des Geräts wird immer durch einen innen angebrachten Knopf durchgeführt.
Ausführung mit außen
angebrachten Steuerelementen
Einschalttaste des Kühlschranks
1.
Grüne Kontrollampe
2.
Kontrollampe Schnellgefriervorgang
3.
Schnellgefriertaste
4.
Taste Innenbeleuchtung
6.
Ausführung mit innen angebrachten
Steuerelementen
Kontrollampe Schnellgefriervorgang
4.
Thermostatknopf des Geräts
5.
Taste Innenbeleuchtung
6.
Lampe (max 15 W)
7.
Thermostat-Anzeige
8.
Thermostat auf z: Kühlung und Beleuchtung des Kühlraums sind ausgeschaltet
Thermostat auf1:
Thermostat auf7:
Wir empfehlen, den Thermostat auf die Position 2-3 einzustellen.
Anmerkung:
können die Innentemperatur des Kühlschranks beeinflussen. Bei der Thermostateinstellung müssen diese
Faktoren berücksichtigt werden.
höhere
tiefere
die Umgebungstemperatur, die Häufigkeit der Türöffnung und der Aufstellungsort des Gerätes
5019 100 33073
Innentemperatur
Innentemperatur
GBD
F NL E P GRI
Lampe zum Auswechseln im Gegensinn gemäß
Abbildung herausdrehen
S N FIN
DK
