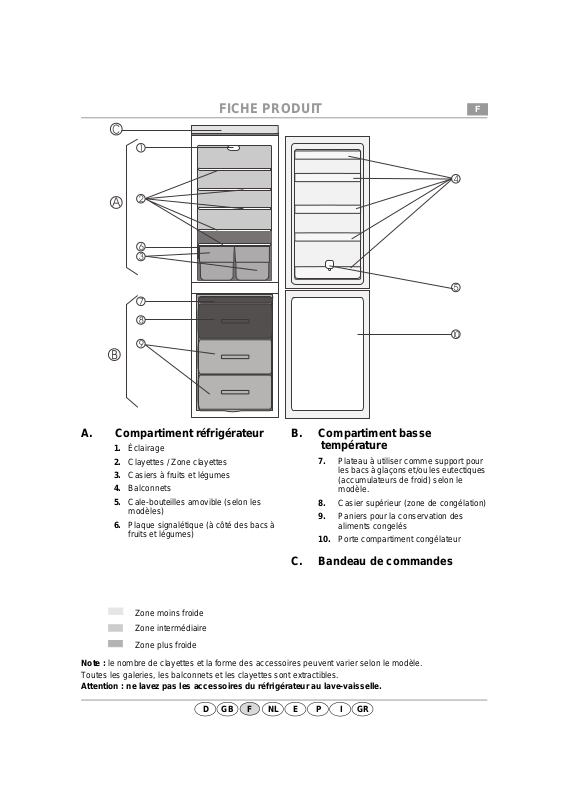

FICHE PRODUIT

A. Compartiment réfrigérateur

1. Éclairage

2. Clayettes / Zone clayettes

3. Casiers à fruits et légumes

4. Balconnets

5. Cale-bouteilles amovible (selon les

modèles)

6. Plaque signalétique (à côté des bacs à fruits et légumes)

B. Compartiment basse

température

7. Plateau à utiliser comme support pour

les bacs à glaçons et/ou les eutectiques (accumulateurs de froid) selon le modèle.

8. Casier supérieur (zone de congélation)

9. Paniers pour la conservation des

aliments congelés

10. Porte compartiment congélateur

C. Bandeau de commandes

Zone moins froide Zone intermédiaire

Zone plus froide

Note : le nombre de clayettes et la forme des accessoires peuvent varier selon le modèle. Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

GBD NL E P

Ce réfrigérateur/congélateur est mis en marche au moyen du groupe thermostat qui se trouve à l'intérieur du compartiment réfrigérateur dans le cadre/plan supérieur. Le réglage de la température des compartiments réfrigérateur et congélateur s'effectue avec ce même thermostat.

Eléments du panneau de commandes

1. Bouton du thermostat (selon les modèles)

Thermostat sur 0/Off : arrêt du compartiment réfrigérateur. Thermostat sur 1-min : refroidissement modéré Thermostat sur 7-max : refroidissement maximum

Nous conseillons de régler le thermostat sur la position MED.

Le réfrigérateur peut fonctionner à une température ambiante comprise entre +10°C e + 32°C. Remarque : la température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent

influer sur la température intérieure du réfrigérateur. Les positions du thermostat doivent varier en fonction de ces facteurs.

Eclairage - description remplacement de la lampe

Avant d'effectuer toute opération, retirez la fiche de la prise de courant ou débranchez l'appareil. Ensuite : 1 - Tenir le couvercle comme le montre la figure et appuyer 2 - Pousser le couvercle vers la paroi arrière du réfrigérateur 3 - Dévisser l'ampoule comme le montre la figure.

5019 637 33047
