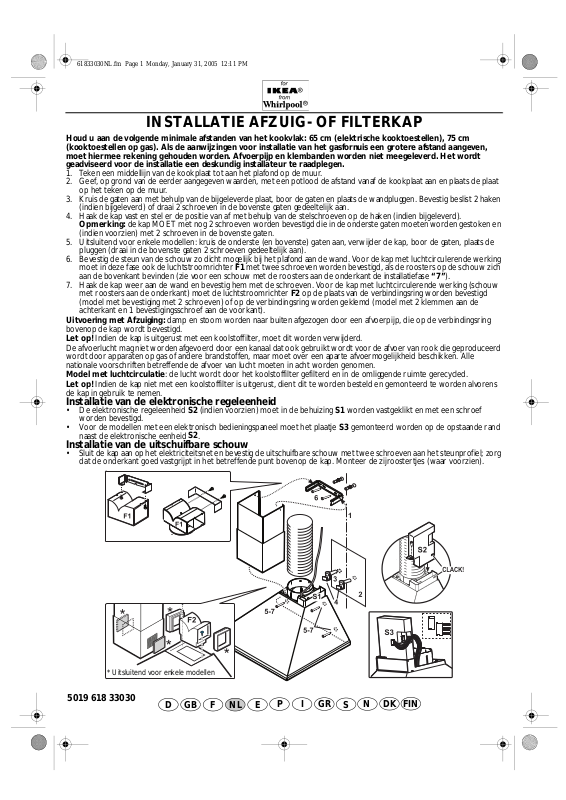

INSTALLATIE AFZUIG- OF FILTERKAP

Houd u aan de volgende minimale afstanden van het kookvlak: 65 cm (elektrische kooktoestellen), 75 cm (kooktoestellen op gas). Als de aanwijzingen voor installatie van het gasfornuis een grotere afstand aangeven, moet hiermee rekening gehouden worden. Afvoerpijp en klembanden worden niet meegeleverd. Het wordt geadviseerd voor de installatie een deskundig installateur te raadplegen.

1. Teken een middellijn van de kookplaat tot aan het plafond op de muur.

2. Geef, op grond van de eerder aangegeven waarden, met een potlood de afstand vanaf de kookplaat aan en plaats de plaat op het teken op de muur.

3. Kruis de gaten aan met behulp van de bijgeleverde plaat, boor de gaten en plaats de wandpluggen. Bevestig beslist 2 haken (indien bijgeleverd) of draai 2 schroeven in de bovenste gaten gedeeltelijk aan.

4. Haak de kap vast en stel er de positie van af met behulp van de stelschroeven op de haken (indien bijgeleverd).

Opmerking:

(indien voorzien) met 2 schroeven in de bovenste gaten.

5. Uitsluitend voor enkele modellen: kruis de onderste (en bovenste) gaten aan, verwijder de kap, boor de gaten, plaats de pluggen (draai in de bovenste gaten 2 schroeven gedeeltelijk aan).

6. Bevestig de steun van de schouw zo dicht mogelijk bij het plafond aan de wand. Voor de kap met luchtcirculerende werking moet in deze fase ook de luchtstroomrichter F1 met twee schroeven worden bevestigd, als de r oosters op de schouw zich aan de bovenkant bevinden (zie voor een schouw met de roosters aan de onderkant de installatiefase

7. Haak de kap weer aan de wand en bevestig hem met de schroeven. Voor de kap met luchtcirculerende werking (schouw met roosters aan de onderkant) moet de luchtstroomrichter F2 op de plaats van de verbindingsring worden bevestigd (model met bevestiging met 2 schroeven) of op de verbindingsring worden geklemd (model met 2 klemmen aan de achterkant en 1 bevestigingsschroef aan de voorkant).

Uitvoering met Afzuiging:

bovenop de kap wordt bevestigd.

Let op!

Indien de kap is uitgerust met een koolstoffilter, moet dit worden verwijderd. De afvoerlucht mag niet worden afgevoerd door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen, maar moet over een aparte afvoermogelijkheid beschikken. Alle nationale voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

Model met luchtcirculatie Let op!

Indien de kap niet met een koolstoffilter is uitgerust, dient dit te worden besteld en gemonteerd te worden alvorens de kap in gebruik te nemen.

Installatie van de elektronische regeleenheid

• De elektronische regeleenheid S2 (indien voorzien) moet in de behuizing S1 worden vastgeklikt en met een schroef

worden bevestigd.

• Voor de modellen met een elektronisch bedieningspaneel moet het plaatje S3 gemonteerd worden op de opstaande rand

naast de elektronische eenheid S2.

Installatie van de uitschuifbare schouw

• Sluit de kap aan op het elektriciteitsnet en bevestig de uitschuifbare schouw met twee schroeven aan het steunprofiel; zorg

dat de onderkant goed vastgrijpt in het betreffende punt bovenop de kap. Monteer de zijroostertjes (waar voorzien).

de kap MOET met nog 2 schroeven worden bevestigd die in de onderste gaten moeten worden gestoken en

“7”

damp en stoom worden naar buiten afgezogen door een afvoerpijp, die op de verbindingsring

: de lucht wordt door het koolstoffilter gefilterd en in de omliggende ruimte gerecycled.

* Uitsluitend voor enkele modellen

5019 618 33030

D F NL E

P I GR

FINDK

Page 2

61833030NL.fm Page 2 Monday, January 31, 2005 12:11 PM

1. Bedieningspaneel.

Verlichting : schuif de toets naar rechts of druk de knop in om de verlichting in te schakelen. Afzuigvermogen/-snelheid : schuif de toets naar rechts of druk op de volgende knop om het vermogen/snelheid te verhogen of de klep te openen.

2. Vetfilters.

3. Lampenkap

model).

4. Uitschuifbare schouw. Vetfilters:

Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de vaatwasser (kort programma met lage temperatuur) schoongemaakt worden. Het kan zijn dat het vetfilter in de vaatwasser glans verliest en mat wordt, maar dit heeft beslist geen nadelige invloed op het filtervermogen.

duw op de handgreep om het filter los te maken

verwijder het filter.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

Lampje/lampjes:

Verwijder de filters en vervang het doorgebrande lampje. Breng de filters weer aan.

Halogeenlampjes:

Maak voor het optillen gebruik van een kleine schroevendraaier of ander geschikt gereedschap. Sluit de lampenkap weer door hem vast te klikken.

Uitsluitend vervangen door lampen van max. 40 W - E14 ofwel halogeenlampjes (afhankelijk van het model) van max. 20 W, die niet met de hand aangeraakt mogen worden.

(of halogeenlampen, afhankelijk van het

Montage of vervanging koolstoffilter

modellen met luchtcirculatie). Het koolstoffilter dient om de 6 maanden vervangen te worden.

1. Verwijder de vetfilters.

2. Monteer het(de) filter(s) ter afdekking van de motor afhankelijk van het model:

• controleer of de

overeenkomen met de naar rechts tot het vergrendeld is

• of draai de handgreep in het midden naar rechts.

3. Ga voor de demontage in omgekeerde volgorde te werk.

4. Breng de vetfilters weer aan.

Ofwel

pinnen R

openingen S

(uitsluitend voor

op het kanaal

; draai vervolgens

REINIGING VAN DE KAP

Let op!

Indien olie/vetresten niet verwijderd worden (minstens eens per maand) kan dit brand veroorzaken. Gebruik hiervoor een zachte doek met neutraal schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol.

VOOR DE INGEBRUIKNEMING

Voor optimaal gebruik van uw wasemkap is het raadzaam de gebruiksaanwijzing aandachtig door te lezen en te bewaren.

Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent.

Controleer of de wasemkap tijdens het transport schade heeft ondervonden. De installatie en de elektrische aansluitingen moeten door een erkend vakman worden uitgevoerd, in overeenstemming met de plaatselijk geldende voorschriften

5019 618 33030

D F NL E

P I GR

FINDK

Page 3

61833030NL.fm Page 3 Monday, January 31, 2005 12:11 PM

MILIEUTIPS

1. Verpakking

Het verpakkingsmateriaal is voor 100% recyclebaar, hetgeen wordt aangegeven met het symbool voor recycling . Volg voor afvalverwerking de plaatselijke voorschriften op. Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent.

2. Product

Het apparaat is vervaardigd van recyclebaar materiaal. Volg de plaatselijke voorschriften voor afvalverwerking op wanneer u het afdankt. Maak het apparaat onbruikbaar door de voedingskabel door te snijden. Laat het apparaat niet in het milieu achter, maar lever het in bij een centrum voor

afvalverwerking.

VOORZORGSMAATREGELEN EN ALGEMENE RICHTLIJNEN

LET OP!

• Het apparaat mag niet door kinderen of door geestelijk gehandicapten gebruikt worden; houd altijd toezicht.

• Zorg ervoor dat kinderen niet met het apparaat spelen.

1. Sluit het apparaat niet op het elektriciteitsnet aan alvorens de installatie voltooid is en schakel de stroom uit voordat u reinigings- of onderhoudswerkzaamheden uitvoert.

2. Onder de kap mag niet geflambeerd worden. Open vuur kan brand veroorzaken.

3. Laat tijdens het frituren de pan niet onbeheerd achter, daar de kokende olie vlam kan vatten.

4. Regelmatig onderhoud en schoonmaken van de kap is de beste garantie voor goede werking en optimale prestaties. Verwijder vastgekoekte voedselresten dikwijls van de vuile oppervlakken. Reinig of vervang het filter regelmatig. Het is verboden een pijp van brandbaar materiaal te gebruiken voor de luchtafzuiging.

5. Wanneer de wasemkap tegelijk wordt gebruikt met toestellen die niet op elektrische energie werken, mag de onderdruk in het vertrek niet hoger zijn dan

4Pa (4 x 10 geventileerd is.

-5

bar). Zorg dat de ruimte voldoende

Elektrische aansluiting

Voordat de kap op het elektriciteitsnet wordt aangesloten, controleren of het voltage op het typeplaatje overeenkomt met de spanning van uw elektriciteitsnet. Het typeplaatje bevindt zich binnenin de kap, achter het vetfilter. Als het apparaat voorzien is van een voedingskabel en een stekker, moet de stekker zich op een toegankelijke plek bevinden.

Mocht de kap niet van een stekker zijn voorzien, dan kunt u een stekker of een tweepolige schakelaar met een contactopening van minimaal 3 mm gebruiken, mits deze aan de geldende veiligheidsvoorschriften voldoen.

De voedingskabel met stekker of het snoer mogen uitsluitend vervangen worden door de Klantenservice of door een erkend vakman.

5019 618 33030

D F NL E

Conformiteitsverklaring

Dit product is ontworpen, gefabriceerd en op de markt gebracht conform de:

- veiligheidsvoorschriften van de “Laagspanningsrichtlijn” 73/23/EEG

- beschermingsvereisten van de “EMC-richtlijn” 89/336/EEG herzien door de Richtlijn 93/68/EEG.

Opsporen van storingen

De wasemkap werkt niet:

• Zit de stekker wel goed in het stopcontact?

• Is er een stroomonderbreking?

• Is de zekering doorgebrand?

De wasemkap zuigt niet voldoende af:

• Heeft u de juiste snelheid gekozen?

• Moeten de filters worden schoongemaakt of vervangen?

• Zijn de luchtuitgangen verstopt?

De verlichting doet het niet:

• Is het lampje aan vervanging toe?

• Is het lampje wel goed aangedraaid?

• Is de zekering doorgebrand?

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen

1. Ga na of u het probleem zelf kunt oplossen (zie “Opsporen van storingen”).

2. Zet de wasemkap uit en weer aan om te kijken of het probleem is opgelost.

3. Als dit ook niet helpt, adviseren wij u contact op te nemen met de Klantenservice.

Vermeld de volgende gegevens:

• de aard van de storing,

• het model, dat vermeld staat op het typeplaatje in de kap en dat afgelezen kan worden door eerst de vetfilters te verwijderen.

• uw volledige adres,

• uw telefoonnummer,

• het Servicenummer (het nummer dat staat vermeld onder het woord SERVICE, op het typeplaatje binnenin de kap achter het vetfilter).

In geval van reparatie, contact opnemen met een erkend Technisch Servicecentrum (hetgeen garant staat voor gebruik van originele onderdelen en correct uitgevoerde reparatie). Niet nakomen van deze aanwijzingen kan de veiligheid en kwaliteit van het product in gevaar brengen.
