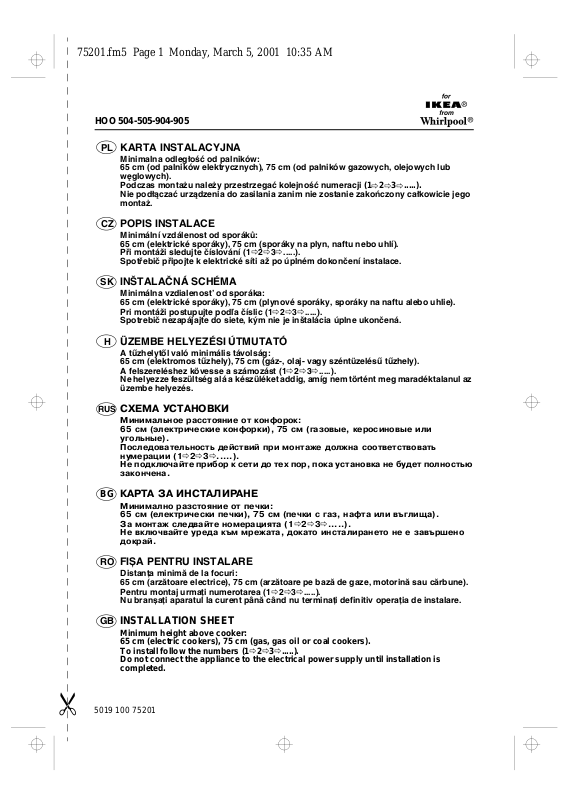

HOO 504-505-904-905
KARTA INSTALACYJNA
PL
Minimalna odległość od palników:
65 cm (od palników elektrycznych), 75 cm (od palników gazowych, olejowych lub
węglowych).
Podczas montażu należy przestrzegać kolejność numeracji (1Ö2Ö3Ö.....).
Nie podłączać urządzenia do zasilania zanim nie zostanie zakończony całkowicie jego
montaż.
POPIS INSTALACE
CZ
Minimální vzdálenost od sporáků:
65 cm (elektrické sporáky), 75 cm (sporáky na plyn, naftu nebo uhlí).
Při montáži sledujte číslování (1Ö2Ö3Ö.....).
Spotřebič připojte k elektrické síti až po úplném dokončení instalace.
INŠTALAČNÁ SCHÉMA
SK
Minimálna vzdialenost’ od sporáka:
65 cm (elektrické sporáky), 75 cm (plynové sporáky, sporáky na naftu alebo uhlie).
Pri montáži postupujte podľa číslic (1Ö2Ö3Ö.....).
Spotrebič nezapájajte do siete, kým nie je inštalácia úplne ukončená.
ÜZEMBE HELYEZÉSI ÚTMUTATÓ
H
A tűzhelytől való minimális távolság:
65 cm (elektromos tűzhely), 75 cm (gáz-, olaj- vagy széntüzelésű tűzhely).
A felszereléshez kövesse a számozást (1Ö2Ö3Ö.....).
Ne helyezze feszültség alá a készüléket addig, amíg nem történt meg maradéktalanul az
üzembe helyezés.
RUS
СХЕМА УСТАНОВКИ
Минимальное расстояние от конфорок:
65 см (электрические конфорки), 75 см (газовые, керосиновые или
угольные).
Последовательность действий при монтаже должна соответствовать
нумерации (1Ö2Ö3Ö.....).
Не подключайте прибор к сети до тех пор, пока установка не будет полностью
закончена.
BG
КАРТА ЗА ИНСТАЛИРАНЕ
Минимално разстояние от печки:
65 см (електрически печки), 75 см (печки с газ, нафта или въглища).
За монтаж следвайте номерацията (1Ö2Ö3Ö.....).
Не включвайте уреда към мрежата, докато инсталирането не е завършено
докрай.
FIȘA PENTRU INSTALARE
RO
Distanţa minimă de la focuri:
65 cm (arzătoare electrice), 75 cm (arzătoare pe bază de gaze, motorină sau cărbune).
Pentru montaj urmaţi numerotarea (1Ö2Ö3Ö.....).
Nu branșaţi aparatul la curent până când nu terminaţi definitiv operaţia de instalare.
GB
5019 100 75201
INSTALLATION SHEET
Minimum height above cooker:
65 cm (electric cookers), 75 cm (gas, gas oil or coal cookers).
To install follow the numbers (1Ö2Ö3Ö.....).
Do not connect the appliance to the electrical power supply until installation is
completed.
Page 2
75201.fm5 Page 2 Monday, March 5, 2001 10:35 AM
HOO 504-505-904-905
5019 100 75201
Page 3
75201.fm5 Page 10 Monday, March 5, 2001 10:35 AM
HOO 504-505-904-905
1.
Control panel
2.
Grease filters
3.
Lighting unit
4.
Telescopic flue

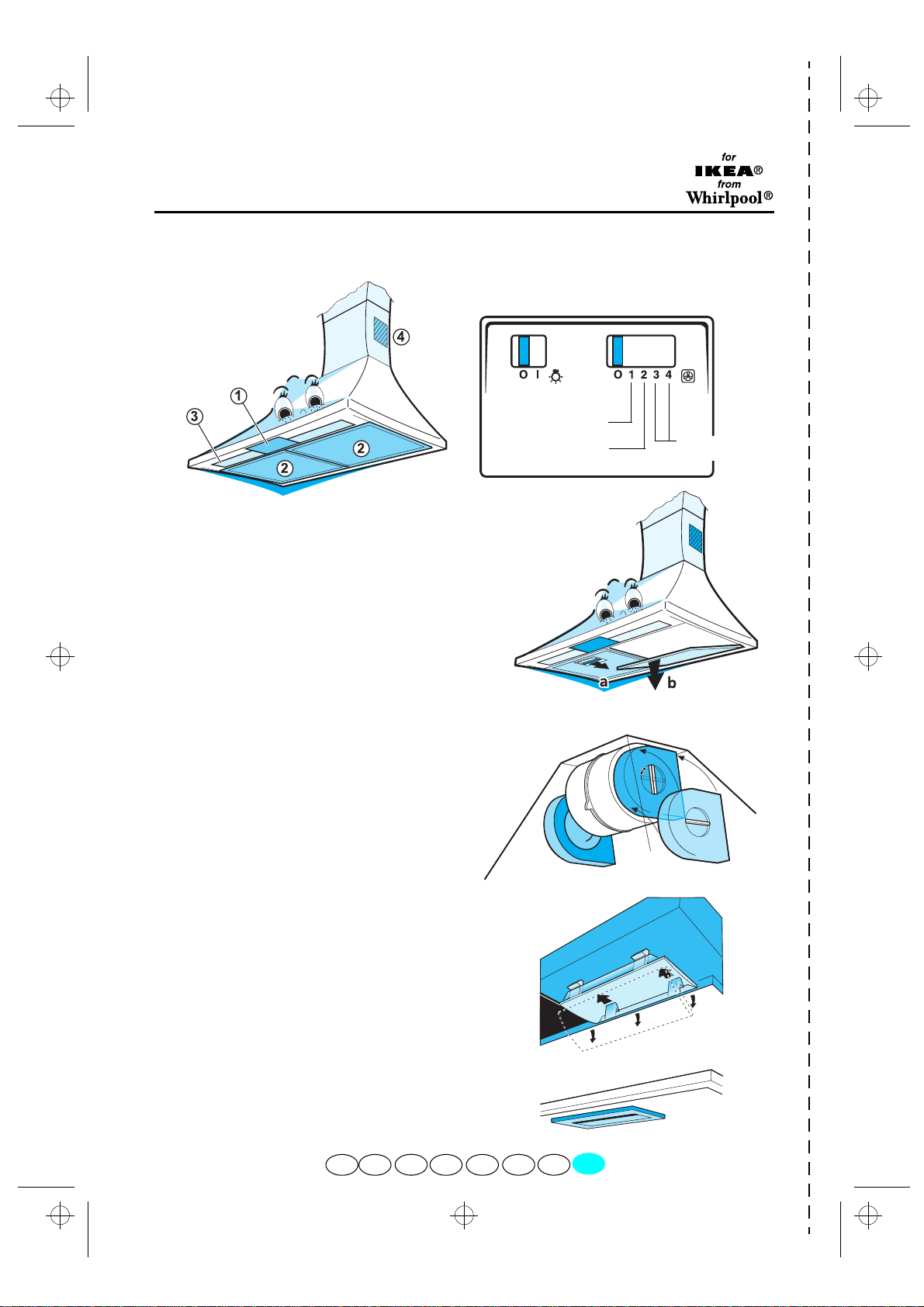

PRODUCT DESCRIPTION SHEET
Removing and washing the grease
filters - Fig. 1
1.
Unplug the appliance or disconnect the mains
power supply.
2.
Remove the grease filters:
a
- push the handles backwards
b
- and then downwards.
3.
After cleaning the grease filter refit in reverse
order, making sure the entire extraction
surface is covered.
Fitting or renewing the carbon filter Fig. 2
1.
Unplug the appliance or disconnect the mains
power supply.
2.
Remove the grease filters.
3.
If the carbon filters are already mounted (two
filters covering the motor protection grille) and
need renewing, turn the central handle
anticlockwise until the filters release.
4.
If the filters are not already fitted locate one
on each side to cover both motor protection
grilles, then turn the central handle of the
filters clockwise.
5.
Replace the grease filters.
CONTROL PANEL
A.
Light switch.
B.
Speed selector switch.
A
small amount of
steam and fumes
medium amount of
steam and fumes
Fig. 1
Fig. 2
B
large amount of
steam and fumes
Replacing bulbs - Fig. 3
1.
Unplug the appliance or disconnect the mains
power supply.
2.
Remove the grease filters.
3.
Remove the lighting unit from the clips that fix
it to the hood body.
4.
Remove the burnt-out bulb.
Replace using 40W max (E14) bulbs only.
5.
Refit the lighting unit and the grease filters.
5019 100 75201
CZPL H
SK
RUS
Fig. 3
BG RO
GB
