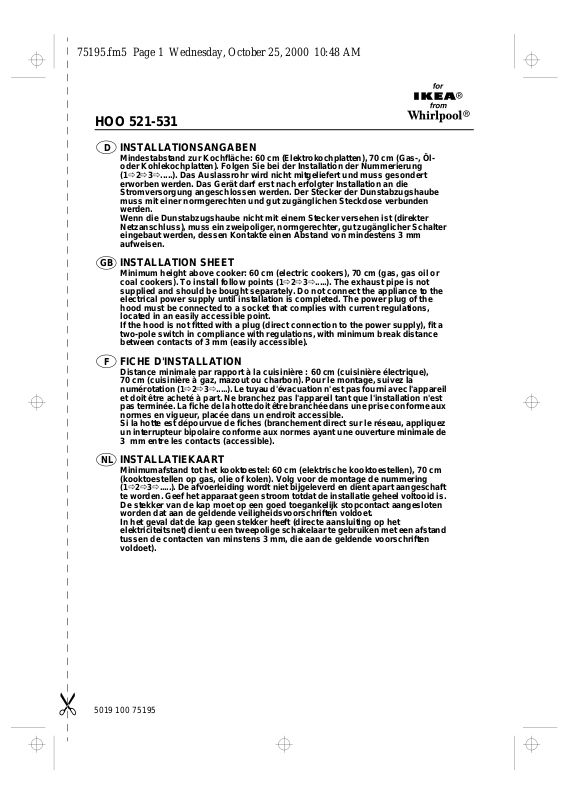

75195.fm5 Page 1 Wednesday, October 25, 2000 10:48 AM
HOO 521-531
D INSTALLATIONSANGABEN
Mindestabstand zur Kochfläche: 60 cm (Elektrokochplatten), 70 cm (Gas-, Öloder Kohlekochplatten). Folgen Sie bei der Installation der Nummerierung (1Ö2Ö3Ö.....). Das Auslassrohr wird nicht mitgeliefert und muss gesondert erworben werden. Das Gerät darf erst nach erfolgter Installation an die Stromversorgung angeschlossen werden. Der Stecker der Dunstabzugshaube muss mit einer normgerechten und gut zugänglichen Steckdose verbunden werden.
Wenn die Dunstabzugshaube nicht mit einem Stecker versehen ist (direkter Netzanschluss), muss ein zweipoliger, normgerechter, gut zugänglicher Schalter eingebaut werden, dessen Kontakte einen Abstand von mindestens 3 mm aufweisen.
GB INSTALLATION SHEET

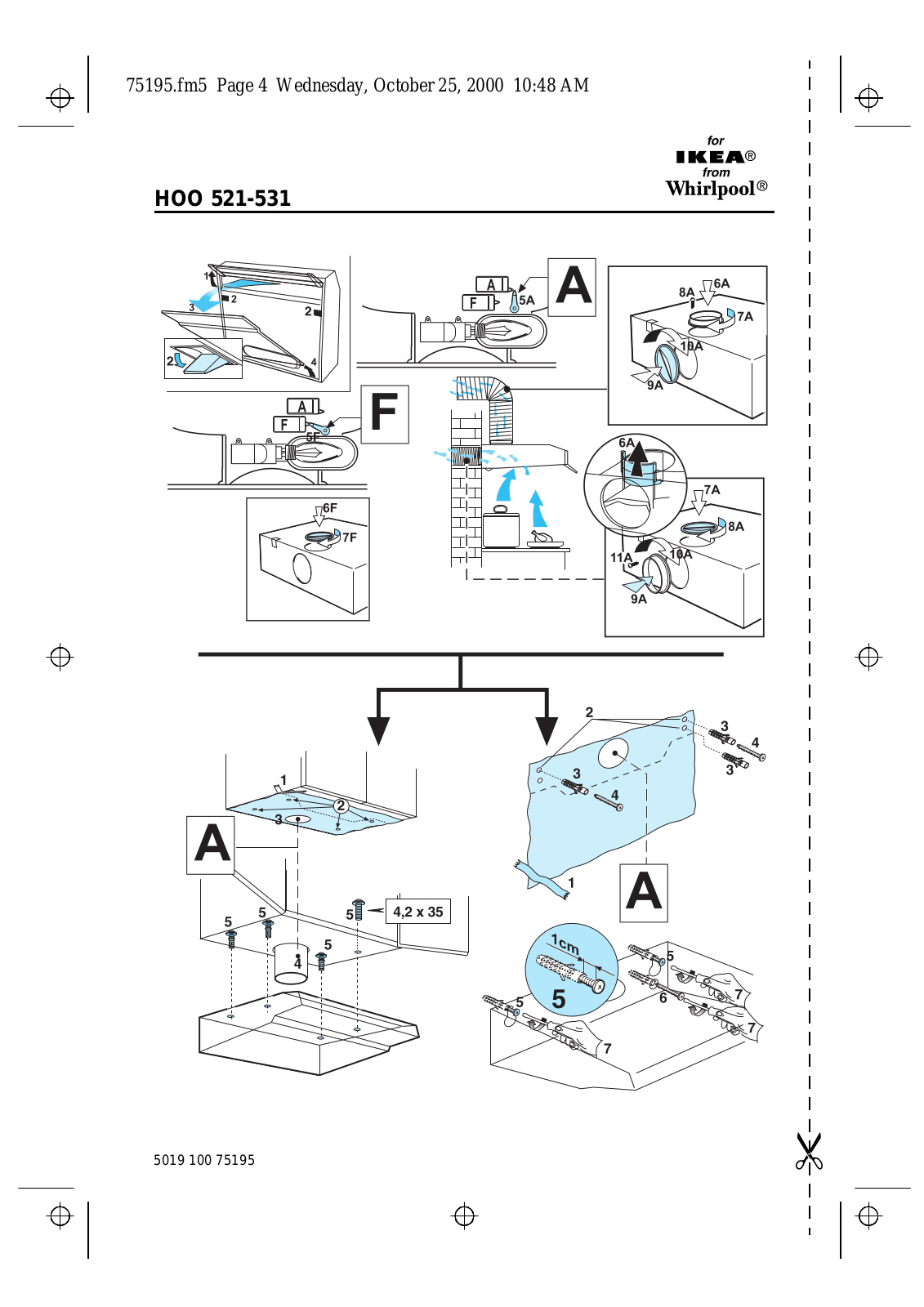

Minimum height above cooker: 60 cm (electric cookers), 70 cm (gas, gas oil or coal cookers). To install follow points (1Ö2Ö3Ö.....). The exhaust pipe is not supplied and should be bought separately. Do not connect the appliance to the electrical power supply until installation is completed. The power plug of the hood must be connected to a socket that complies with current regulations, located in an easily accessible point.
If the hood is not fitted with a plug (direct connection to the power supply), fit a two-pole switch in compliance with regulations, with minimum break distance between contacts of 3 mm (easily accessible).
F FICHE D'INSTALLATION
Distance minimale par rapport à la cuisinière : 60 cm (cuisinière électrique), 70 cm (cuisinière à gaz, mazout ou charbon). Pour le montage, suivez la
numérotation (1Ö2Ö3Ö.....). Le tuyau d'évacuation n'est pas fourni avec l'appareil et doit être acheté à part. Ne branchez pas l'appareil tant que l'installation n'est pas terminée. La fiche de la hotte doit être branchée dans une prise conforme aux normes en vigueur, placée dans un endroit accessible.
Si la hotte est dépourvue de fiches (branchement direct sur le réseau, appliquez un interrupteur bipolaire conforme aux normes ayant une ouverture minimale de 3 mm entre les contacts (accessible).
NL INSTALLATIEKAART
Minimumafstand tot het kooktoestel: 60 cm (elektrische kooktoestellen), 70 cm (kooktoestellen op gas, olie of kolen). Volg voor de montage de nummering (1Ö2Ö3Ö.....). De afvoerleiding wordt niet bijgeleverd en dient apart aangeschaft te worden. Geef het apparaat geen stroom totdat de installatie geheel voltooid is. De stekker van de kap moet op een goed toegankelijk stopcontact aangesloten worden dat aan de geldende veiligheidsvoorschriften voldoet.
In het geval dat de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) dient u een tweepolige schakelaar te gebruiken met een afstand tussen de contacten van minstens 3 mm, die aan de geldende voorschriften voldoet).
5019 100 75195
75195.fm5 Page 2 Wednesday, October 25, 2000 10:48 AM
HOO 521-531
E FICHA DE INSTALACIÓ N
Distancia mínima desde los fuegos: 60 cm (fuegos elé ctricos), 70 cm (fuegos de gas, gasó leo o carbó n). Para el montaje, siga la numeració n (1Ö2Ö3Ö.....). El tubo de salida no se suministra con la campana y debe comprarse aparte. No conecte el aparato a la corriente elé ctrica hasta que la instalació n esté completamente finalizada. La clavija elé ctrica de la campana debe conectarse a una toma de corriente conforme a las normas vigentes y situada en un lugar accesible.
Si la campana carece de clavija (conexió n directa a la red), se debe instalar un interruptor bipolar homologado con una distancia de abertura de los contactos no inferior a 3 mm y situado en una posició n accesible.
P FICHA DE INSTALAÇÃ O
Distâ ncia mínima dos fogõ es: 60 cm (fogõ es elé ctricos), 70 cm (fogõ es a gá s, ó leo ou carbono). Para a montagem siga a numeraçã o (1Ö2Ö3Ö.....). O tubo de
descarga nã o é fornecido com o aparelho pelo que deve ser adquirido. Nã o ligue o aparelho à corrente elé ctrica até a instalaçã o estar concluída. A ficha elé ctrica do exaustor deve estar ligada a uma tomada em conformidade com as normas em vigor, e colocada num sítio acessível.
Se o exaustor nã o estiver equipado com uma ficha (ligaçã o directa com a rede elé ctrica) aplique um interruptor bipolar segundo as normas com uma distâ ncia dos contactos à abertura nã o inferior a 3 mm (acessível).
I SCHEDA INSTALLAZIONE
Distanza minima dai fuochi: 60 cm (fuochi elettrici), 70 cm (fuochi a gas, gasolio o carbone). Per il montaggio seguire la numerazione (1Ö2Ö3Ö.....). Tubo di scarico non è fornito e da acquistare. Non dare corrente all’apparecchio finché l’installazione non è totalmente completata. La spina elettrica della cappa deve essere allacciata ad una presa conforme alle norme vigenti posta in zona accessibile.
Se la cappa è sprovvista di spina (collegamento diretto alla rete) applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3 mm (accessibile).
GR ù ü ù ü+ ù ù ù þ
ü $ 12 .Œ)12.1 .Œ) 2" 012 0" FP 0 2! " 012 0" FP012 0"
.0! # Œ02!0 . # 0 ! # + . 2 2 Œ 2 1 . #120 2
.!1 Ö Ö Ö 1&." .Œ.& " /0 / .2 02. 0 2
.Œ !! 3 2!. . Œ! Œ0 . .Œ 2 0 $&!12 2! 3 / 20 20 00 2! ) !0*. 2 1#1 0# Œ! 2 !&1 2" 0 .2 12.1"
0 2! ) 3" 2 # .Œ !! 3 2!. Œ! Œ0 . 1#/0 0 10 Œ!. 10 2 #1$* 2 " . 1 * 2 Œ 02 10 Œ! 1Œ0 1 1 0 ü .Œ !! 3 2!." /0 / . 20 3" .Œ0#0 ." 1*/01 0 2 / 2#
2Œ 02 120 . /Œ ) / .)Œ2 10 2& . 1+ 0 0 $ 12
. 02.* 2& 0Œ.3+ PP10 Œ! 1Œ0 1 1 0
5019 100 75195
