Page 1

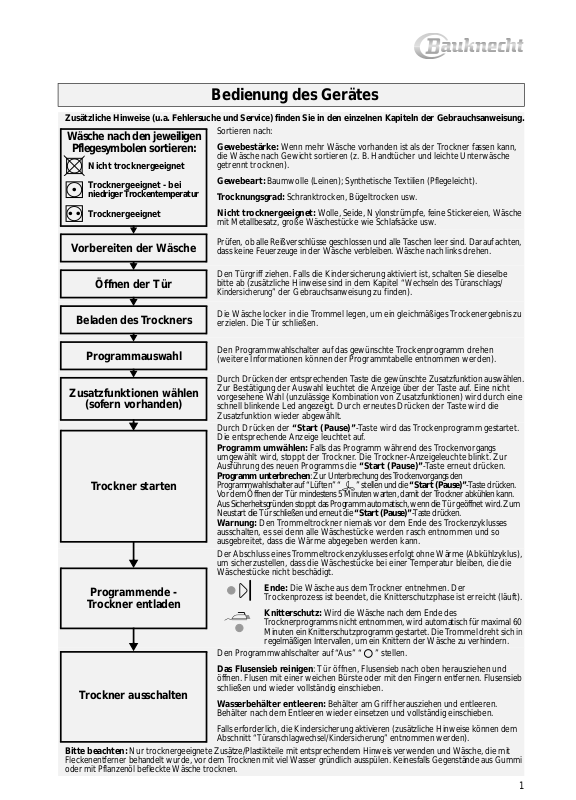

Bedienung des Gerätes

Zusätzliche Hinweise (u.a. Fehlersuche und Service) finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

Wäsche nach den jeweiligen

Pflegesymbolen sortieren:

Nicht trocknergeeignet Trocknergeeignet - bei

niedriger T rockentempe ratur Trocknergeeignet

Sortieren nach:

Gewebestärke:

die Wäsche nach Gewicht sortieren (z. B. Handtücher und leichte Unterwäsche getrennt trocknen).

Gewebeart: Trocknungsgrad: Nicht trocknergeeignet:

mit Metallbesatz, große Wäschestücke wie Schlafsäcke usw .

Wenn mehr Wäsche vorhanden ist als der Trockner fassen kann,

Baumwolle (Leinen); Synthetische Textilien (Pflegeleicht).

Schranktrocken, Bügeltrocken usw.

Wolle, Seide, Nylonstrümpfe, feine Sticke reien, Wäsche

Vorbereiten der Wäsche

Öffnen der Tür

Beladen des Trockners

Programmauswahl

Zusatzfunktionen wählen

(sofern vorhanden)

Trockner starten

Programmende -

Trockner entladen

Trockner ausschalten

Bitte beachten:

Fleckenentferner behandelt wurde, vor dem Trocknen mit viel Wasser gründlich ausspülen. Keinesfalls Gegenstände aus Gummi oder mit Pflanzenöl befleckte Wäsche trocknen.

Nur trocknergeeignete Zusätze/Plastikteile mit entsprechendem Hinweis verwenden und Wäsche, die mit

Prüfen, ob alle Reißverschlüsse geschlossen und alle Taschen leer sind. Darauf achten, dass keine Feuerzeuge in der Wäsche verbleiben. Wäsche nach links drehen.

Den Türgriff ziehen. Falls die Kindersicherung aktiviert ist, schalten Sie dieselbe bitte ab (zusätzliche Hinweise sind in dem Kapitel “Wechseln des Türanschlags/ Kindersicherung” der Gebrauchsanweisung zu finden).

Die Wäsche locker in die Trommel legen, um ein gleichmäßiges Trockenergebnis zu erzielen. Die Tür schließen.

Den Programmwahlschalter auf das gewünschte Trockenprogramm drehen (weitere Informationen können der Programmtabelle entnommen werden).

Durch Drücken der entsprechenden T aste die gewünschte Zusatzfunktion auswählen. Zur Bestätigung der Auswahl leuchtet die Anzeige über der Taste auf. Eine nicht vorgesehene Wahl (unzulässige K ombination von Zusatzfunktionen) wird durch eine schnell blinkende Led angezeigt. Durch erneutes Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Durch Drücken der Die entsprechende Anzeige leuchtet auf.

Programm umwählen:

umgewählt wird, stoppt der Trockner. Die Trockner-Anzeigeleuchte blinkt. Zur Ausführung des neuen Programms die

Programm unterbrechen

Programmwahlschalter auf “Lüften” “ ” stellen und die Vor dem Öffnen der Tür mindestens 5 Minuten warten, damit der Trockner abkühlen kann. Aus Sicherheitsgründen stoppt das Programm automatisch, wenn die Tür geöffnet wird. Zum Neustart die Tür schließen und erneut die

Warnung:

ausschalten, es sei denn alle Wäschestücke werden rasch entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.

Der Abschluss eines Trommeltrockenzyklusses erfolgt ohne Wärme (Abkühlzyklus), um sicherzustellen, dass die Wäschestücke bei einer Temperatur bleiben, die die Wäschestücke nicht beschädigt.

Den Programmwahlschalter auf “Aus” “ ” stellen.

Das Flusensieb reinigen

öffnen. Flusen mit einer weichen Bürste oder mit den Fingern entfernen. Flusensieb schließen und wieder vollständig einschieben.

Wasserbehälter entleeren:

Behälter nach dem Entleeren wieder einsetzen und vollständig einschieben. Falls erforderlich, die Kindersicherung aktivieren (zusätzliche Hinweise können dem

Abschnitt “Türanschlagwechsel/Kindersicherung” entnommen werden).

Den Trommeltrockner niemals vor dem Ende des Trockenzyklusses

“Start (Pause)”

Falls das Programm während des Trockenvorgangs

: Zur Unterbrechung des Trockenvorgangs den

Die Wäsche aus dem Trockner entnehmen. Der

Ende:

Trockenprozess ist beendet, die Knitterschutzphase ist erreicht (läuft).

Knitterschutz:

Trocknerprogramms nicht entnommen, wird automatisch für maximal 60 Minuten ein Knitterschutzprogramm gestartet. Die Trommel dreht sich in regelmäßigen Intervallen, um ein Knittern der Wäsche zu verhindern.

: Tür öffnen, Flusensieb nach oben herausziehen und

-Taste wird das Trockenprogramm gestartet.

“Start (Pause)”

Wird die Wäsche nach dem Ende des

Behälter am Griff herausziehen und entleeren.

-Taste erneut drücken.

“Start (Pause)”

-Taste drücken.

Page 2

Programme / Trockenstufen

Extratrocken

Schranktrocken *

Baumwolle

Mischgewebe

Bügeltrocken *

Extratrocken

Schranktrocken *

Bügeltrocken

Schranktrocken

plus

Feinwäsche

Programmübersicht Optionen

Textilart

Mehrlagige, dicke Wäsche wie: Frottier-, Geschirrund Handtücher, Bettwäsche, Unterwäsche, Frottierbademantel.

Gleichartige Wäsche, die nicht gebügelt werden soll, wie: Handtücher, Bettwäsche, Unterwäsche, Babykleidung, T-Shirts, Baumwollsocken.

Wäsche, die gebügelt werden soll wie: Bett- und Tischwäsche, Handtücher, T-Shirts Polohemden, Arbeitskleidung.

Wäsche mit dicken, mehrlagigen Anteilen wie: Bettund Tischwäsche, Trainingsanzüge, Anoraks, Decken.

Wäsche, die nicht gebügelt werden soll, wie: Oberhemden , Blusen, T-Shirts, Sportbekleidung.

Wäsche, die gebügelt werden soll wie: Hosen, Kleider, Röcke, Hemden, Blusen.

Niedrige Trockenintensität für Feinwäsche und mit dem Symbol , gekennzeichnete Kleidung, wie: Hosen, Kleider, Hemden, Blusen.

Gewebearten

Koch-Buntwäsche aus

Baumwolle oder Leinen

Max. 7 kg

Pflegeleichte (bügelfreie) Wäsche aus Synthetik- und Mischgewebe,

Baumwolle

Max. 3,5 kg

Wäsche aus Kunstfasern wie

Polyamid, Nylon, Polyacryl usw.

Max. 2,5 kg

menge

Füll-

3,0 7,0

1,0 3,5

Schonen Beleuch-

X X X X X X

tung

Summer Knitter-

2,5 - X X X X X 100’ 85’

schutz

Tro ck e n-

grad

Start-

vorwahl

Ungefähre

Trockenzeiten

(in Minuten)

Sehr

Nasse

nasse

Füll-

menge

95’

80’

175’

150’

80’

60’

130’

110’

60’

50’

110’

85’

45’

40’

90’

70’

25’

20’

60’

45’

25’

15’

50’

35’

Schranktrocken

Spezial-

programm

Die Wäsche wird 30 Minuten lang ohne Heizung durchlüftet.

Lüften

Zum Nachtrocknen von mind. 3-5 großvolumigen Einzelteilen (geeignet für alle Gewebe).

zeiten

Troc ken -

* Testprogramme gemäss EN 61121.

Auf Jeans abgestimmte Trockenintensität für gleichmäßige Trockenergebnisse.

3,0 X X X X - X 120’ 105’

Max. 3 kg

- - X X - - X - -

- X X X X - X

Page 3

Was tun, wenn ...

•Tür öffnen.

• Flusensieb nach oben herausziehen.

Nach jedem Trockenvorgang das Flusensieb reinigen.

...man den Trockner richtig pflegen und

Kondenswasserbehälter nach jedem Trockengang entleeren.

reinigen möchte:

Den Wärmetauscher bitte mindestens einmal monatlich reinigen (weitere Informationen finden Sie im Kapitel “Wärmetauscher” der Bedienungsanleitung).

Trockenvorgang dauert zu lange / Wäsche ist nicht richtig trocken.

...man den T rockner erst einmal selbst prüfen will:

(Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen – siehe auch entsprechendes Kapitel in der Gebrauchsanweisung)

KUNDENDIENST

Sollte die Störung nach den oben genannten Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Eine Beschreibung der Störung.

• Typbezeichnung und Modell des Trockners.

• Die Servicenummer des Trockners (diese Nummer steht neben dem Wort Service auf dem Aufkleber mit den Typangaben, der bei geöffneter Tür auf der rechten Seite sichtbar ist).

Der Trockner läuft nicht (nach einem Stromausfall stets die Taste “Start (Pause)” drücken).

Anzeige für Flusensieb oder Kondenswasserbehälter leuchtet.

Wassertropfen unter dem Trockner.

Glühlampe der Innenbeleuchtung wechseln (sofern vorhanden).

Alle Programmablaufanzeigen blinken.

•Flusensieb öffnen.

• Flusen mit einer weichen Bürste oder mit den Fingern entfernen.

• Flusensieb schließen.

• Flusensieb wieder vollständig einschieben.

• Zum Herausnehmen des Kondenswasserbehälters am Griff ziehen.

• Kondenswasserbehälter entleeren.

• Kondenswasserbehälter nach dem Entleeren wieder einsetzen und

• Fasern im und um den Wasserausfluss bitte mindestens einmal monatlich entfernen.

• Wurde das richtige Trockenprogramm gewählt?

• War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 1000 U/min)?

• Ist das Flusensieb verschmutzt (Flusensiebanzeige leuchtet)?

• Ist der Wärmetauscher verschmutzt? (weitere Hinweise können der Gebrauchsanweisung entnommen werden)

• Ist die Raumtemperatur zu hoch?

• Leuchten die “Ende” “ ” und die “Knitterschutz” “ ”-Anzeigen? Der Trockenvorgang ist beendet und die Wäsche kann entnommen werden.

• Entspricht das Trockenergebnis nicht Ihren Erwartungen, wählen Sie ein Programm, das besser trocknet.

• Ist der Netzstecker richtig eingesteckt?

• Liegt ein Stromausfall vor?

• Ist die Sicherung defekt?

• Ist die Trocknertür richtig geschlossen?

• Wurde ein Trockenprogramm gewählt?

• Wurde die Taste

• Wurde die Startvorwahl-Option gewählt?

• Ist das Flusensieb sauber?

• Ist der Kondenswasserbehälter leer?

• Ist der Kondenswasserbehälter richtig eingeschoben?

• Ist der Wärmetauscher sauber?

• Ist der Wärmetauscher richtig eingeschoben worden?

• Wurden die Flusen von der Dichtung des Wärmetauschers entfernt?

• Wurden die Flusen von der Türdichtung entfernt?

• Ist der Kondenswasserbehälter richtig eingeschoben?

• Funktioniert die Innenbeleuchtung nicht, ist die Glühlampe defekt.

• Netzstecker ziehen.

• Tür öffnen und die Glaskappe in der Trommel abschrauben.

• Defekte Glühlampe austauschen und Glaskappe wieder anbringen.

• Ersatzglühlampe: Philips 15W, 230/240V, E14.

• Rufen Sie den Kundendienst.

vollständig

“Start (Pause)”

einschieben.

gedrückt?

Page 4

Vor dem Gebrauch bitte auch die Gebrauchsanweisung aufmerksam durchlesen!

HDD7000/PRO

Programmwahlschalter

Durch Drehen wird das Trockenprogramm gewählt.

“Start (Pause)”-Taste

Drücken, um den Trockenvorgang zu starten. Die Anzeigeleuchte blinkt während der Auswahl und leuchtet während des Trocknens.

Anzeigen

Flusensieb reinigen

Die Anzeige leuchtet auf, wenn das Flusensieb und/oder der Wärmetauscher gereinigt werden müssen.

Nach jedem Trockenvorgang das Flusensieb reinigen.

Wasserbehälter leeren

Die Anzeige leuchtet auf, wenn der Kondenswasserbehälter voll ist und geleert werden muss. Das Trockenprogramm wird automatisch unterbrochen. Kondenswasserbehälter leeren und Trockenprogramm neu starten.

Kondenswasserbehälter nach jedem Trockenvorgang leeren.

Wärmetauscher

Die Led leuchtet nach 30 Zyklen auf, wenn der Wärmetauscher gereinigt werden muss. Wärmetauscher reinigen. Zum Zurücksetzen der Anzeige den Programmwahlschalter in die vom Symbol “ ” bezeichnete senkrechte Position drehen und die Taste “Start (Pause)” 3 Sekunden lang gedrückt halten, bis die Led erlischt.

Restzeitanzeige

Nach Start des Trockenvorgangs wird je nach ausgewähltem Programm eine Vorgabe-Trockenzeit angezeigt. Abhängig von Menge, Art und Feuchtigkeit der Wäsche, wird die Zeitanzeige nach wenigen Minuten korrigiert.

Die angegebene Trockenzeit ist ein berechneter Wert, der sich im Laufe des Trockenprogramms ändern kann.

Die blinkenden Striche zeigen an, dass die Restzeitberechnung aktiviert ist. Die Restzeit wird aktualisiert.

Übertrocknungsschutz

Die Anzeige leuchtet bei Anwahl eines feuchtigkeitsgesteuerten Programms auf und zeigt damit die Einschaltung der Sicherheitsfunktion an. Die Funktion ist bei zeitgesteuerten Programmen 20’, 30’, 40’, 60’, 90’ und “Lüften” “ ” nicht wählbar .

Einstellung des Trockengrads

Mit dieser Zusatzfunktion können Sie den Trockengrad der Wäsche nach Belieben einstellen. Das gewünschte Programm wählen und den Trockengrad durch Drücken der Taste “+” erhöhen bzw. der Taste “-” reduzieren. Der gewählte Trockengrad wird für das jeweilige Trockenprogramm gespeichert. Bei der nächsten Anwahl des Trockenprogramms wird die getroffene Wahl des Trockengrads angezeigt. Durch Drücken der Tasten “+” bzw. “-” kann die Einstellung geändert werden.

Kurzanleitung

Programmablauf

Über-

trocknungs-

schutz

Zusatzfunktionen

Tro ckn e n

Schonen

Reduziert die Trockenintensität (für Feinwäsche empfohlen).

Knitter-

schutz

Beleuchtung

(Diese Option ist nur bei gewähltem Programm verfügbar). Taste drücken, um die Innenbeleuchtung 30 Sek. lang einzuschalten, zum Ausschalten nochmals drücken.

Summer

Signalisiert akustisch das Ende des Trockenprogramms.

Knitterschutz

Vermeidet das Knittern der Wäsche bis zu 12 Stunden. Summer und Knitterschutz können nicht zusammen gewählt werden.

Startvorwahl

Verzögert den Beginn des Trockenvorgangs um 1 bis 12 Stunden. Mit jedem Tastendruck wird die Startvorwahl um 1 Stunde erhöht. Anschließend die Start-Taste drücken, um die endgültige Auswahl zu bestätigen und den Trockner zu starten. Die Startvorwahlanzeige blinkt und der Countdown zählt in 1Stunden-Intervallen zurück. Der Countdown wird durch die blinkende Anzeigelampe über der Taste angezeigt. Während des Countdown dreht sich die T rommel von Zeit zu Zeit, um die Wäsche neu zu verteilen. Zum Abwählen oder Ändern eines bereits eingestellten Programms den Programmwahlschalter auf “ Aus” “ ” stellen oder Tür öffnen.

5019 407 00992

(Technische Änderungen vorbehalten)
