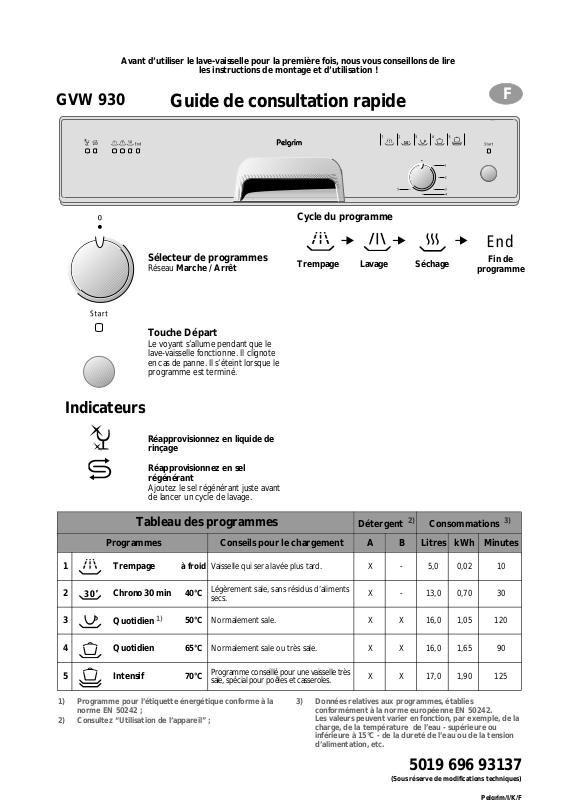

Page 1
Avant d’utiliser le lave-vaisselle pour la première fois, nous vous conseillons de lire
les instructions de montage et d’utilisation !
GVW 930
Indicateurs
Guide de consultation rapide
Cycle du programme
Sélecteur de programmes
Marche / Arrêt
Réseau
Touche Départ
Le voyant s’allume pendant que le
lave-vaisselle fonctionne. Il clignote
en cas de panne. Il s’éteint lorsque le
programme est terminé.
Trempage Lavage Séchage
F
Fin de
programme
Réapprovisionnez en liquide de
rinçage
Réapprovisionnez en sel
régénérant
Ajoutez le sel régénérant juste avant
de lancer un cycle de lavage.
Tableau des programmes
Programmes Conseils pour le chargement A B Litres kWh Minutes
à froid
1 Trempage
2 Chrono 30 min
3
4 Quotidien
5 Intensif
1) Programme pour l’étiquette énergétique conforme à la
norme EN 50242 ;
2) Consultez “Utilisation de l’appareil” ;
Quotidien
1)
Vaisselle qui sera lavée plus tard. X - 5,0 0,02 10
Légèrement sale, sans résidus d’aliments
40°C
secs.
50°C
Normalement sale. X X 16,0 1,05 120
65°C
Normalement sale ou très sale. X X 16,0 1,65 90
Programme conseillé pour une vaisselle très
70°C
sale, spécial pour poêles et casseroles.
Détergent
X - 13,0 0,70 30
X X 17,0 1,90 125
3) Données relatives aux programmes, établies
conformément à la norme européenne EN 50242.
Les valeurs peuvent varier en fonction, par exemple, de la
charge, de la température de l’eau - supérieure ou
inférieure à 15°C - de la dureté de l’eau ou de la tension
d’alimentation, etc.
2)
Consommations
3)
5019 696 93137
(Sous réserve de modifications techniques)
Pelgrim/I/K/F
Page 2
Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Allumage automatique par rotation du bouton de sélection de programme
Allumez l’appareil
Comment remplir le
distributeur de détergent
(si le bouton peut être abaissé, exercez une pression dessus pour
l’enfoncer et le relâcher).
Grand distributeur A :
À chaque cycle de lavage.
Petit distributeur B :
Uniquement pour les programmes
avec trempage.
AB
C
Contrôlez le niveau du
liquide de rinçage
Contrôlez le niveau
du sel régénérant
Chargez les paniers
Fermez la porte,
ouvrez le robinet d’eau
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la
touche DÉPART
Indicateur mécanique C.
Voyant sur le bandeau de commande (si présent).
Uniquement en présence
d’adoucisseur.
Indicateur mécanique D. Lorsque
l’indicateur n’apparaît pas, remplissez le
réservoir à sel. Indicateur électrique sur
le bandeau de commande (si présent).
Consultez les instructions pour le chargement.
Sélectionnez le programme souhaité.
Le voyant correspondant s’allume.
Si nécessaire (si présent).
Le voyant correspondant s’allume.
Le programme sélectionné
est ainsi mémorisé
(également en l’absence de
courant).
“Comment modifier le programme”
Appuyez sur la touche DÉPART pendant 2
sec. jusqu’à ce que le voyant Départ s’éteigne;
Sélectionnez un autre programme et appuyez
de nouveau sur la touche
DÉPART.
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention au nuage de vapeur).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
Seulement lorsque le voyant DÉPART est éteint : placez le bouton en
position de sortie (si le bouton peut être abaissé, exercez une simple
pression).
Attention au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
Pelgrim/II/K/F
Page 3
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
Panier supérieur :
Stabilisateur de verres orientable (A) :
En fonction de la position, pour petits verres ou verres
à pied, par exemple.
Supports de la vaisselle (B) :
En fonction de la position, pour assiettes, tasses et
verres à pied, par exemple.
Vous pouvez réglez le panier en hauteur
même s’il est chargé :
Réglage inférieur :
Réglage supérieur :
Le panier doit être au même niveau des deux
côtés.
Tirez les deux poignées
du panier (C) vers
l’extérieur et abaissez-le.
Tirez les deux poignées du
panier vers le haut (C)
jusqu’à ce que le panier
s’emboîte (réglage d’usine).
Panier inférieur :
Assiettes (D).
Panier à couverts (E)
Certains modèles sont équipés d’une grille (F) qui peut
être placée sur le panier à couverts et sert de
séparation.
Chargez les couverts qui pourraient vous blesser dans
le panier à couverts avec les manches tournés vers le
haut.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. N’introduisez pas des
articles qui ne peuvent pas être lavés au lave-vaisselle : objets en bois, en aluminium, en plastique, en
étain, vaisselle décorée (non émaillée), couverts en argent.
Page 4
Ce qu’il convient de faire en cas de ...
En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifiez les points suivants avant de vous adresser au
Service Après-Vente (* consultez également le chapitre correspondant dans les notices d’emploi).
Problème Cause Solution
L’appareil ne
fonctionne pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents.
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• pouvant facilement être
éliminés
• ne pouvant pas facilement
être éliminés
Les verres sont opaques/
ils ne brillent pas
Des taches de rouille
sont présentes sur les
couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-Vente, munissez-vous des données suivantes :
• Le type de panne.
• Type et modèle de l’appareil.
• Le numéro de service, à savoir le numéro indiqué sur l’étiquette adhésive
du Service Après-vente placée à l’intérieur de la porte, à droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante.
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement l’état de propreté des
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte,... • En fonction du matériau, utilisez un détergent ayant
• Des taches sont présentes sur la
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
• L’eau n’est pas suffisamment douce car
des traces de calcaire sont visibles.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote. • Assurez-vous que les filtres ne sont pas encrassés et
• Indicateur F... (si présent). • Appelez votre Service Après-vente.
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pa s tordu.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le fusible de votre installation.
• Eventuellement, réglez le démarrage du programme
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas.
Retournez les pièces de vaisselle dont les surfaces
sont concaves.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
filtres/lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir
à sel *.
• Modifiez le réglage su sélecteur de dureté de l’eau,
au besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lave-vaisselle .
• Utilisez des couverts appropriés.
lavez-les, si nécessaire *.
Lancez à nouveau le programme. Appuyez sur la
touche DÉPART pendant 2 secondes jusqu’à ce que le
voyant DÉPART s’éteigne. Sélectionnez à nouveau le
programme et appuyez sur la touche DÉPART.
Pelgrim/IV/F
