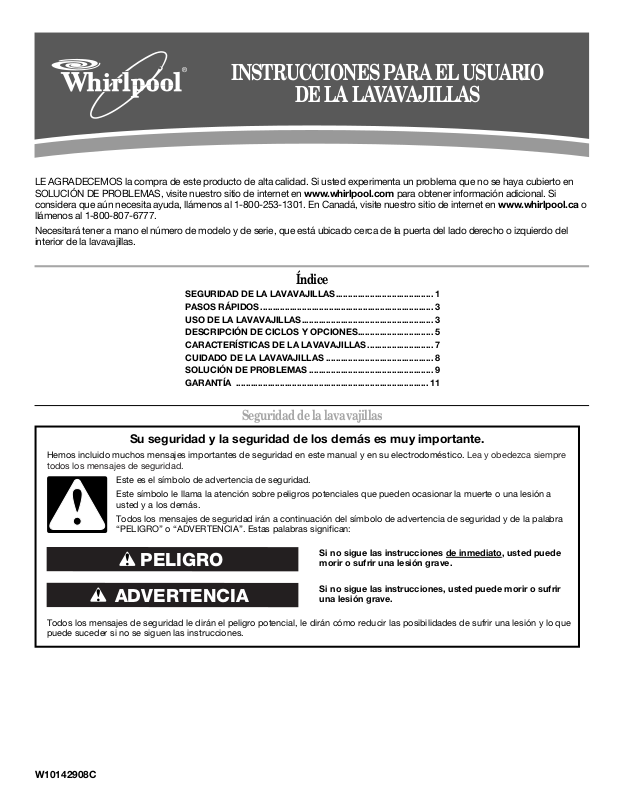

INSTRUCCIONES PARA EL USUARIO

DE LA LAVAVAJILLAS

LE AGRADECEMOS la compra de este producto de alta calidad. Si usted experimenta un problema que no se haya cubierto en
SOLUCIÓN DE PROBLEMAS, visite nuestro sitio de internet en www.whirlpool.com para obtener información adicional. Si
considera que aún necesita ayuda, llámenos al 1-800-253-1301. En Canadá, visite nuestro sitio de internet en www.whirlpool.ca o
llámenos al 1-800-807-6777.

Necesitará tener a mano el número de modelo y de serie, que está ubicado cerca de la puerta del lado derecho o izquierdo del
interior de la lavavajillas.

Índice

SEGURIDAD DE LA LAVAVAJILLAS........................................ 1

PASOS RÁPIDOS ....................................................................... 3

USO DE LA LAVAVAJILLAS...................................................... 3

DESCRIPCIÓN DE CICLOS Y OPCIONES............................... 5

CARACTERÍSTICAS DE LA LAVAVAJILLAS........................... 7

CUIDADO DE LA LAVAVAJILLAS ............................................ 8

SOLUCIÓN DE PROBLEMAS ................................................... 9

GARANTÍA ............................................................................... 11

Seguridad de la lavavajillas

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

W10142908C

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

■

Lea todas las instrucciones antes de usar la lavavajillas.

■

Use la lavavajillas únicamente para las funciones que fue
diseñada.

■

Use únicamente detergentes o agentes de enjuague
recomendados para ser usados en las lavavajillas y
manténgalos fuera del alcance de los niños.

■

Al introducir los artículos para lavar:

1) Coloque los artículos puntiagudos de manera que no
dañen el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia

arriba para reducir el riesgo de cortaduras.

■

No lave artículos de plástico que no lleven la indicación
“lavables en la lavavajillas” u otra similar. Lea las
recomendaciones del fabricante para los artículos de
plástico que no lleven tal indicación.

■

No toque el elemento de calefacción durante o
inmediatamente después de usar la lavavajillas.

Cuando use la lavavajillas siga precauciones básicas, incluyendo las siguientes:

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE CONEXIÓN A TIERRA

■

Para una lavavajillas con cable eléctrico y conexión a
tierra:

La lavavajillas debe estar conectada a tierra. En caso de
funcionamiento defectuoso o avería, la conexión a tierra
reduce el riesgo de choque eléctrico al establecer una ruta
de menor resistencia para la corriente eléctrica. La
lavavajillas viene equipada con un cable eléctrico que tiene
un conductor para conexión a tierra y un enchufe con
conexión a tierra. El enchufe debe ser conectado a un
contacto apropiado que esté instalado y conectado a tierra
de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA: La conexión inadecuada del

conductor de conexión a tierra puede resultar en riesgo

■

No haga funcionar la lavavajillas a menos que todos los
paneles estén colocados debidamente en su lugar.

■

No juegue con los controles.

■

No abuse, ni se siente ni se pare sobre la puerta, la tapa o
sobre las canastas de la lavavajillas.

■

Para reducir el riesgo de lesión, no permita que los niños
jueguen dentro ni sobre la lavavajillas.

■

Bajo ciertas condiciones, un sistema de agua caliente que
no ha sido usado por dos semanas o más puede producir
gas hidrógeno. EL GAS HIDRÓGENO ES EXPLOSIVO. Si
el sistema de agua caliente no ha sido usado por ese
período, abra todas las llaves de agua caliente y deje que
corra el agua por varios minutos antes de usar la
lavavajillas. Esto permitirá que los gases acumulados
escapen. Debido a que el gas es inflamable, no fume ni
encienda ninguna llama abierta durante este tiempo.

■

Quite la puerta o la tapa del compartimiento de lavado
cuando remueva o deje de usar para siempre una vieja
lavavajillas.

de choque eléctrico. Pregunte a un electricista
calificado o a un agente de servicio si no está seguro si
la lavavajillas está adecuadamente conectada a tierra.
No modifique el enchufe que viene con la lavavajillas. Si
no cabe en el contacto, pida que un electricista
calificado instale un contacto apropiado.

■

Para lavavajillas con conexión permanente:

La lavavajillas deberá estar conectada a un sistema
permanente de cableado eléctrico con conexión a tierra
de metal, o se debe instalar un alambre de tierra junto
con los alambres del circuito y conectarse a la terminal
o al alambre de tierra del equipo en la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

Peligro de Vuelco

No use la lavavajillas antes de estar completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.

2

Pasos rápidos

C

Prepare y cargue

1

la lavavajillas.

Agregue

2

detergente para
la limpieza y
agente de
enjuague para el
secado.

Uso de la lavavajillas

PASO 1

Prepare y cargue la lavavajillas

IMPORTANTE: Quite los restos de alimentos, huesos, palillos y

otros artículos duros de los platos. Quite las etiquetas de los

recipientes antes de lavarlos.

Seleccione un ciclo y una opción.

3

Ponga la

4

lavavajillas en
marcha.

■ Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento: coloque los platos de manera que no se
toquen entre sí. Asegúrese de que los objetos livianos estén
firmes en las canastas.

■ Cuando cargue la canastilla de los cubiertos,

coloque siempre los artículos puntiagudos
con las puntas hacia abajo y evite que se
apilen, como se muestra.

Canasta superior Canasta inferior

■ Asegúrese de que nada impida que el(los)

brazo(s) rociador(es) gire(n) libremente. Es
importante que el rociado de agua alcance
todas las superficies sucias.

■ Asegúrese de que cuando esté cerrada la puerta de la

lavavajillas no haya artículos bloqueando el depósito de
detergente.

■ Los artículos deberán cargarse con las superficies sucias

mirando hacia abajo y hacia adentro, hacia el rociador, como
se muestra. Esto mejorará los resultados de limpieza y de
secado.

■ Evite superponer los artículos como tazones o platos, que

pueden atrapar la comida.

■ Coloque los plásticos, platos pequeños y vasos en la canasta

superior. Lave sólo artículos de plástico marcados como
“lavable en la lavavajillas”.

PASO 2

Agregue detergente

NOTA: Si no va a hacer funcionar un ciclo de lavado de inmediato,

ponga un ciclo de enjuague. No use detergente.

■ Use únicamente detergentes para lavavajillas automáticas.

Agregue detergente en polvo, líquido o en pastilla justo antes
de comenzar un ciclo.

■ El detergente para

lavavajillas
automáticas produce
mejores resultados
cuando está fresco.
Guarde el detergente
bien cerrado en un
lugar fresco y seco.

■ La cantidad de detergente a usar depende de:

Cuánta suciedad permanece en los artículos - Las cargas con
suciedad profunda requieren más detergente.

A

Hard Water

Soft Water

B

MAIN WASH

A. Seguro de la tapa
B. Sección de lavado principal
C. Sección de prelavado

Hard Water
Soft Water

PRE­WASH

3

La dureza del agua - Si usa muy poco en agua dura, los platos
no quedarán limpios. Si usa demasiado en agua blanda, las
piezas de cristal quedarán manchadas.

Agua suave a medio dura (0-6 granos por galón de
EE.UU.) [agua típica tratada con ablandador de agua y
cierto tipo de agua urbana]

Agua medio dura a dura (7-12 granos por galón de EE.UU.)
[agua de pozo y cierto tipo de agua urbana]

■ Dependiendo de la dureza del agua de su casa, llene la sección

de lavado principal del depósito, como se muestra. Llene la
sección de prelavado hasta el nivel mostrado, si es necesario.

NOTA: Las cantidades de
llenado que se indican
corresponden a los
detergentes en polvo
estándares. Siga las

Hard Water
Soft Water

Lavado principal Prelavado

Hard Water

Soft Water

instrucciones del paquete cuando use otro detergente para
lavavajillas.

Agregue el agente de enjuague

■ Para obtener un buen desempeño en el secado, su lavavajillas

ha sido diseñada para usar un agente de enjuague. Si no usa
agente de enjuague, los platos y el interior de la lavavajillas
tendrán demasiada humedad. La opción de secado con calor
no funcionará tan bien sin usar el agente de enjuague.

■ Los agentes de enjuague evitan que el agua forme

gotitas que pueden secarse como manchas o rayas.
Asimismo mejoran el secado pues permiten que el
agua se escurra de los platos después del enjuague
final.

■ El agente de enjuague ayuda a reducir el exceso de

humedad sobre las canastas de los platos y el interior de la
lavavajillas.

■ Revise el indicador del agente de enjuague. Agregue el agente

de enjuague cuando el indicador baje hasta el nivel “Add”
(Agregar).

■ Para agregar agente de enjuague,

gire la tapa del depósito hacia
“Refill” (Volver a llenar) y quítela.
Vierta el agente de enjuague en la
abertura hasta que el indicador esté
en “Full” (Lleno). Vuelva a colocar la
tapa del depósito y gírelo hacia
“Lock” (Seguro). Asegúrese de que
la tapa esté asegurada por
completo

.

Refill

¹⁄₄

de giro para asegurar

Lock

-

-

fill

max

-

-

-

-

-

NOTA: Para casi todos los tipos de
agua, la selección de fábrica de 2 dará
buenos resultados. Si tiene agua dura o
nota que hay aros o manchas, pruebe
con un ajuste más alto. Gire el ajuste de
flecha que se encuentra dentro del
depósito usando sus dedos o
insertando un destornillador de hoja

-

-

-

fill

max

-

-

-

-

-

-

-

plana en el centro de la flecha y
haciéndola girar.

Full

Add

-

6

5

4

3

2

1

-

-

-

-

-

-

6

5

4

3

2

1

-

-

-

-

-

PASO 3

Seleccione un ciclo (los ciclos varían según el modelo)

Vea las tablas de “Descripción de ciclos y opciones” en la sección
siguiente.

Los ciclos y las opciones más intensos afectarán la duración del
ciclo. Algunos ciclos y opciones demorarán hasta 3½ horas en
completarse.

Seleccione las opciones (las opciones varían según el
modelo)

Vea las tablas de “Descripción de ciclos y opciones” en la sección
siguiente.

Usted puede personalizar sus ciclos oprimiendo las opciones
deseadas.

PASO 4

Inicio o reanudación de un ciclo

■ Deje correr agua caliente en el fregadero que esté más cerca

de su lavavajillas hasta que el agua salga caliente. Cierre la
llave del agua. Para obtener los mejores resultados al lavar la
vajilla, el agua debe estar a 120ºF (49ºC) cuando entra en la
lavavajillas.

■ Empuje la puerta cerrándola con firmeza. La puerta

queda asegurada automáticamente. Seleccione el
ciclo y las opciones de lavado deseados obein
presione START/RESUME (Inicio/Reanudar) para
repetir el mismo ciclo y opciones que en el ciclo
anterior de lavado.

■ Usted puede agregar un artículo en cualquier momento antes

de que comience el lavado principal. Abra lentamente la puerta
y agregue el artículo. Cierre la puerta con firmeza en menos de
3 segundos. Presione START/RESUME (Inicio/Reanudar).

4

Descripción de ciclos y opciones

Esta información cubre varios modelos diferentes. Puede ser que su lavavajillas no cuente con todos los ciclos y opciones descritos.
Usted puede personalizar su ciclo oprimiendo una opción.

Vea las selecciones de opciones. Si cambia de parecer, oprima la opción otra vez para apagarla o seleccione una opción diferente. Usted
puede cambiar una opción en cualquier momento antes de que dicha opción seleccionada comience.

*Los tiempos máximos de lavado dependen de la temperatura del agua, condición de suciedad profunda, tamaño de la carga de vajilla y
opciones seleccionadas

SELECCIÓN DE

CICLOS

CICLOS TIPOS DE CARGAS DE

VAJILLA

Úselo para los tipos de
suciedad de todos los días,
cuando lave cargas de vajilla
llenas o parcialmente llenas.

Use este ciclo para ollas,
sartenes, cacerolas y vajilla
común muy sucios que sean
difíciles de lavar.

Use este ciclo para cargas
que tengan cantidades
normales de suciedad.

Use este ciclo para artículos
con suciedad ligera o
porcelana y cristalería.

Use este ciclo para lavar con
rapidez vasos o cargas de
vajilla previamente
enjuagados.

DESCRIPCIONES TIEMPO DE LAVADO (HH:MM)

Ciclo -

Mínimo

Este ciclo compensa el tamaño de la
carga de vajilla agregando tiempo y calor.
Durante el lavado, la acción de lavado
hará pausas repetidamente por unos
cuantos segundos.

Durante el lavado, la acción de lavado
hará pausas repetidamente por unos
cuantos segundos.

La etiqueta de consumo de energía está
basada en este ciclo. Durante el lavado,
la acción de lavado hará pausas
repetidamente por unos cuantos
segundos.

Durante el lavado, la acción de lavado
hará pausas repetidamente por unos
cuantos segundos.

Este ciclo no seca. 0:30 ninguno ninguno

1:19 1:27 3:30

1:37 1:39 3:30

1:04 1:24 3:30

1:08 1:21 2:51

Ciclo y

opciones -

Mínimo

*Máximo

Use este ciclo para enjuagar
platos, vasos y cubiertos que
no van a lavarse de
inmediato.

IMPORTANTE: El sensor en su lavavajillas monitorea el nivel de suciedad. El tiempo del ciclo y/o el uso del agua pueden variar, ya que el
sensor ajusta el ciclo para obtener un rendimiento de lavado óptimo. Si la temperatura del agua de entrada es más baja que la
temperatura recomendada, o si la suciedad es muy profunda, el ciclo lo compensará automáticamente agregando tiempo, calor y agua,
según sea necesario.

Este ciclo no seca.
No use detergente.

0:03 ninguno ninguno

5

SELECCIONES DE

OPCIONES

OPCIONES TIPOS DE CARGA

DE PLATOS

El contener de las
cargas resistente,
cocer al horno-en el
alimento que
necesitaba ser
presoaked.

Ollas, cacerolas,
etc. con suciedad
rebelde.

Cargas con
suciedad rebelde a
causa del horneado.

Para higienizar la
vajilla y la cristalería
según la Norma
NSF/ANSI 184 para
lavavajillas
domésticas.

DESCRIPCIONES USAR CON:

Utilice al presoak sus platos por 4 horas en su lavaplatos en vez de
preremojo ellas en el fregadero.

Activa los surtidores de rociado POWERSCOUR™ y provee un
rociado intensificado con agua hacia la parte posterior de la
canasta inferior. Puede ser que aumente la temperatura y el
tiempo de duración del ciclo.

Aumenta la temperatura meta del agua durante las etapas de
lavado del ciclo.

Agrega calor, tiempo de lavado y agua al ciclo.

Aumenta la temperatura del agua en el enjuague final a
aproximadamente 155ºF (68ºC). Este enjuague con alta
temperatura higieniza sus platos y su cristalería según el Estándar
NSF/ANSI 184 para lavavajillas domésticas. Las lavavajillas
domésticas certificadas no han sido diseñadas para los
establecimientos con licencia para alimentos.

La opción de Sanitize (Higienizado) o Sani Rinse (Enjuague
sanitario) agrega calor y tiempo al ciclo.

Ciclo de Adaptive Wash
(Lavado adaptable), Pots
& Pans (Ollas y
cacerolas) o Normal

Ciclo de Adaptive Wash
(Lavado adaptable), Pots
& Pans (Ollas y
cacerolas) o Normal

Ciclo de Adaptive Wash
(Lavado adaptable), Pots
& Pans (Ollas y
cacerolas) o Normal

Ciclo de Adaptive Wash
(Lavado adaptable), Pots
& Pans (Ollas y
cacerolas) o Normal.

Solamente estos ciclos
de higienizado han sido
diseñados para cumplir
con los requisitos de
NSF/ANSI.

Bloqueo del

control

Para obtener
mejores resultados
de secado, seque
los platos con calor.

Para poner a
funcionar su
lavavajillas más
tarde o durante las
horas de menos
consumo de
energía.

Para poner a
funcionar su
lavavajillas más
tarde o durante las
horas de menos
consumo de
energía.

Para evitar el uso
accidental de su
lavavajillas, o
cambios a los ciclos
y opciones durante
un ciclo.

APÁGUELO cuando la carga contenga vajilla de plástico que
pueda ser sensible a temperaturas altas.

Esta opción, junto con el agente de enjuague, proveerá el mejor
rendimiento de secado.

Retrasa el inicio de un ciclo hasta por un máximo de 6 horas.
Seleccione un ciclo y opciones de lavado. Presione Delay

(Retraso) hasta llegar a las horas deseadas para que comience el
ciclo con retraso. Presione START/RESUME (Inicio/Reanudar).
Cierre la puerta con firmeza.

Retrasa el inicio de un ciclo hasta por un máximo de 4 horas.
Seleccione un ciclo y opciones de lavado. Presione Delay

(Retraso) hasta llegar a las horas deseadas para que comience el
ciclo con retraso. Presione START/RESUME (Inicio/Reanudar).
Cierre la puerta con firmeza.

Para encender el seguro, presione y sostenga Heat Dry (Secado
con calor) durante por lo menos 4 segundos.

Para apagar el seguro, presione y sostenga Heat Dry (Secado con
calor) durante por lo menos 4 segundos.

Cuando la luz del candado esté encendido, todos los botones
quedan desactivados. Si usted oprime cualquier botón mientras
su lavavajillas está con bloqueo, la luz se enciende y apaga 3
veces. La puerta de la lavavajillas puede abrirse mientras los
controles están bloqueados.

Disponible con cualquier
ciclo excepto Rinse Only
(Sólo enjuague) y Glass
Xpress (Lavado rápido
de cristalería)

Todos los ciclos, excepto
Rinse Only (Sólo
enjuague)

Todos los ciclos

En cualquier momento

6

ESTADO DE LOS

CONTROLES Y LOS

CICLOS

CONTROL PROPÓSITO COMENTARIOS

Para iniciar o
reanudar un ciclo de
lavado

Para anular el ciclo
de lavado

Para seguir el
progreso del ciclo de
la lavavajillas

Para seguir el
progreso del ciclo de
la lavavajillas

Para seguir el
progreso del ciclo de
la lavavajillas

Si se abre la puerta durante un ciclo, o si se interrumpe el suministro de energía, destellará el
indicador de Start/Resume (Inicio/Reanudar). El ciclo no se reanudará hasta que se cierre la
puerta y se presione Start/Resume (Inicio/Reanudar).

Cierre la puerta con firmeza. La lavavajillas comienza un desagüe de 2 minutos (de ser
necesario). Deje que la lavavajillas complete el desagüe.

El indicador de “Washing” (Lavando) se ilumina al comienzo del primer llenado de cualquier ciclo
(excepto Rinse Only – Sólo enjuague), y permanece encendido hasta que termine el ciclo de
lavado principal.

El indicador de “Drying” (Secando) se ilumina durante la etapa de secado de cada ciclo (excepto
Glass Xpress – Lavado rápido de cristalería – y Rinse Only – Sólo enjuague).

El indicador de “Clean” (Limpio) se ilumina cuando se ha terminado un ciclo.
Si usted selecciona la opción de Sani Rinse (Enjuague sanitario), cuando el ciclo de Enjuague

sanitario se ha terminado, el indicador de “Sanitized” (Higienizado) se ilumina. Si su lavavajillas
no higienizó sus platos adecuadamente, la luz se enciende y apaga al término del ciclo. Esto
puede ocurrir si se interrumpe el ciclo o si el agua no se pudo calentar hasta llegar a la
temperatura requerida. La luz se apaga cuando usted abre y cierra la puerta u oprime CANCEL
(Anulación).

Características de la lavavajillas

Su lavavajillas Whirlpool podrá contar con algunas o todas estas características.

Área de lavado POWERSCOUR™

El área de lavado POWERSCOUR™ está
ubicada en la parte posterior de la canasta
de platos del nivel inferior.

NOTA: Deberá seleccionar la opción de
lavado POWERSCOUR™ para usar esta
característica. Asegúrese de que los
artículos no interfieran con el tubo de
alimentación de agua, los brazos rociadores
o los surtidores de rociado de
POWERSCOUR™.

■ Cargue las sartenes, cacerolas, etc. en la parte posterior de la

canasta de platos inferior, con las superficies sucias mirando
hacia los surtidores de rociado POWERSCOUR™.

■ Solamente una hilera de artículos puede quedar de cara a los

surtidores de rociado POWERSCOUR™. Si los artículos se
amontonan, se superponen o se apilan, esto impedirá que los
surtidores de rociado POWERSCOUR™ alcancen todas las
superficies.

Canastilla de cubiertos ANYWARE™ “PLUS”

La canastilla de cubiertos ANYWARE™ “PLUS” se puede colgar en
la puerta, en interior de
canasta inferior.

Para abrir la canastilla de los cubiertos ANYWARE™ “PLUS”:

Destrabe el cerrojo.
NOTA: Asegúrese de que la tapa esté completamente cerrada

antes de quitar la canasta inferior y antes de cerrar la puerta de la
lavavajillas.

Para quitar la canastilla de la puerta:

1. Agarre la canastilla de los cubiertos por la manija. Deslícela

hacia la parte superior de la puerta.

2. Levante la canastilla y libérela de los botones sujetadores.
Para volver a colocar la canastilla en la puerta:

1. Coloque la canastilla de los cubiertos en los botones

sujetadores.

2. Deslice la canastilla hacia la parte inferior de la puerta hasta

que quede asegurada en su lugar.

la canasta inferior o se puede colocar en la

7

Estantes para tazas

Doble hacia abajo el estante adicional
en el lado izquierdo o derecho de la
canasta superior para sostener más
tazas, cristalería o artículos largos
como utensilios y espátulas.

Sujetador de utensilios

El sujetador para utensilios sujeta artículos de cocina especiales
(cucharas de madera, espátulas y artículos similares).

Para mover un sujetador

1. Jale el sujetador

hacia arriba y fuera
del alambre
horizontal de la
canasta.

2. Reposicione el

sujetador en otro
alambre horizontal de la canasta.

Puntas plegables

La hilera de puntas a los lados
izquierdo y derecho de la canasta del
nivel medio se puede ajustar para
acomodar diversos tamaños de
platos.

Cómo ajustar las puntas
plegables:

1. Sujete el cabo superior de la

punta que está en el sujetador de
puntas.

2. Jale con cuidado la punta hacia

afuera del sujetador.

3. Doble las puntas hacia abajo, en dirección al centro de la

canasta.

Sujetadores de artículos livianos

Los sujetadores para artículos livianos sostienen
objetos de plástico liviano tales como tazas, tapas
o tazones en su lugar durante el lavado.

Para mover un sujetador:

1. Jale el sujetador hacia arriba y fuera de la

punta.

2. Vuelva a colocar el sujetador en otra punta.

Sujetador lateral

El sujetador lateral
sostiene objetos de
plástico liviano tales como
tazas, tapas o tazones en
su lugar durante el lavado.

Para mover un sujetador

1. Jale el sujetador hacia

arriba y fuera del
alambre horizontal de
la canasta.

2. Reposicione el

sujetador en otro alambre horizontal de la canasta.

Canasta superior EZ-2-Lift™

Usted puede subir o bajar la canasta superior para acomodar
artículos más altos tanto en la canasta superior como en la inferior.
Los ajustes se encuentran a cada lado de la canasta superior.
Levante la canasta superior para acomodar artículos de hasta 9"
(22 cm) en la canasta superior y hasta de 13" (33 cm) en la canasta
inferior; o baje la canasta superior para acomodar artículos de
hasta 11" (28 cm) de altura en ambas canastas.

Para elevar la canasta,
presione ambos
ajustadores de la
canasta y levántela
hasta que quede en la
posición alta y
nivelada.

Para bajar la canasta,
presione ambos
ajustadores de la
canasta y deslice la
canasta nuevamente
hacia la posición inferior.

NOTA: La canasta superior debe estar nivelada.

Canasta superior ajustable de 2 posiciones

Usted puede subir o bajar la canasta superior para acomodar
artículos más altos tanto en la canasta superior como en la inferior.
Los ajustes se encuentran a cada lado de la canasta superior.
Levante la canasta superior para acomodar artículos de hasta 9"
(22 cm) en la canasta superior y hasta de 13" (33 cm) en la canasta
inferior; o baje la canasta superior para acomodar artículos de
hasta 11" (28 cm) de altura en ambas canastas.

Para subir o bajar la canasta, sostenga la
canasta superior con una mano cerca del
ajustador y use la otra mano para jalar la
parte de arriba del ajustador. Suba o baje
la canasta a una de la posiciones ya
determinadas.

NOTA: La canasta superior debe estar
nivelada.

Cuidado de la lavavajillas

Limpieza de la lavavajillas

Limpie el exterior de la lavavajillas con un paño suave y húmedo y
un detergente suave. Si el exterior de la lavavajillas es de acero
inoxidable, se recomienda un limpiador de acero inoxidable - pieza
número 31464.

Limpie el interior de la lavavajillas con una pasta de detergente en
polvo para lavavajillas y agua, o use detergente líquido para
lavavajillas sobre una esponja húmeda para limpiar el interior de la
lavavajillas que ya se haya enfriado.

8

Un enjuague con vinagre blanco puede quitar las manchas blancas
y películas. El vinagre es un ácido y su uso frecuente podría dañar
la lavavajillas.

Ponga 2 tazas (500 mL) de vinagre blanco en una taza medidora de
vidrio o de otro material seguro para lavavajillas en la canasta
inferior. Haga funcionar la lavavajillas por un ciclo completo con
una opción de secado al aire o un secado que ahorra energía. No
use detergente. El vinagre se mezclará con el agua del lavado.

Cómo guardar la lavavajillas

Si usted no va a usar la lavavajillas durante el verano, cierre el agua
Si tiene una purga de aire de
desagüe, verifíquela y
límpiela si la lavavajillas no
está desaguando bien.

y el suministro de energía a la lavavajillas. Durante el invierno, si la

lavavajillas va a estar expuesta a temperaturas cercanas a la

congelación, o si se deja en una vivienda de temporada como un

segundo hogar o una casa de vacaciones, evite el daño

ocasionado por el agua preparando la lavavajillas para el invierno

por el personal de servicio autorizado.

Solución de problemas

En primer lugar, pruebe las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte “Preguntas que se hacen con

La lavavajillas no está funcionando correctamente

■ La lavavajillas no funciona o se detiene durante un ciclo

¿Se ha cerrado y trabado bien la puerta?
¿Se ha seleccionado el ciclo correcto?
¿Hay suministro eléctrico para la lavavajillas? ¿Hay un fusible

de la casa fundido o se disparó el cortacircuitos? Reemplace el
fusible o reposicione el cortacircuitos. Si el problema continúa,
llame a un electricista.

¿Se ha detenido el motor debido a una sobrecarga? El motor
se reactiva automáticamente en unos minutos. Si no lo hace,
llame al servicio técnico.

¿Está abierta la válvula de cierre del agua (si ha sido instalada)?
Es normal que en ciertos ciclos se produzcan pausas

repetidamente por unos cuantos segundos durante el lavado
principal.

■ Está destellando la luz de limpio

Llame solicitando servicio técnico.

■ La lavavajillas no se llena

¿Puede el flotador de protección de
sobrellenado moverse hacia arriba o hacia
abajo libremente? Oprima hacia abajo para
liberarlo.

■ La lavavajillas pasa mucho tiempo en marcha

La lavavajillas puede funcionar por hasta 3¹⁄₂ horas, según el
nivel de suciedad, la temperatura del agua, ciclos y opciones.

¿El agua que ingresa a la lavavajillas está lo suficientemente
caliente? La lavavajillas toma más tiempo cuando calienta el
agua.

¿Coincide el tiempo de los ciclos de la lavavajillas con los
tiempos de los ciclos fijados? Vea las secciones de tiempo de
lavado de los ciclos. En algunos ciclos de lavado y enjuague
hay un retraso automático hasta que el agua alcance la
temperatura apropiada.

Esta lavavajillas está equipada con un lavado de sensor óptico
que detecta la temperatura del agua, la suciedad y la cantidad
de detergente. Los ciclos de lavado están ajustados basado en
lo que se detecta.

IMPORTANTE: El primer ciclo de lavado después de la
instalación en su casa se ajustará para incluir 2 enjuagues
adicionales. Este ciclo no debe ser interrumpido, para que el
sensor se ajuste adecuadamente. Si este ciclo de ajuste se
cancela o detiene antes de que se encienda la luz de Clean
(Limpio) al final del ciclo, el próximo ciclo de lavado repetirá
este ajuste del sensor.

■ Queda agua en la lavavajillas

¿Se ha terminado el ciclo?

■ Queda detergente en la sección con tapa del depósito

¿Se ha terminado el ciclo?
¿Está el detergente sin grumos? Cambie el detergente si fuera

necesario.

frecuencia ”, pa ra ev it ar posible mente el costo de una vi sit a d e ser vi cio técn ic o.

En EE.UU., www.whirlpool.com En Canadá, www.whirlpool.ca

Cuando se cierra la puerta de la lavavajillas, ¿se bloquea la
puerta del depósito con la vajilla o los utensilios?

■ Residuos blancos aparecen en la parte frontal del panel de

acceso

¿Se usó demasiado detergente?
¿Es la marca de detergente lo que causa espuma en exceso?

Pruebe una marca diferente para reducir la espuma y eliminar
la acumulación.

■ Olor en la lavavajillas

¿Se lavan los platos sólo cada 2 ó 3 días? Páselos por un ciclo
de enjuague una vez o dos veces por día hasta que usted
acumule una carga completa.

¿Tiene la lavavajillas un olor a plástico nuevo? Haga un
enjuague con vinagre como se describe en “Cuidado de la
lavavajillas”.

■ Condensación en el mostrador de la cocina (en modelos

empotrados)

¿Está la lavavajillas alineada con el mostrador? La humedad
proveniente del orificio de ventilación en la consola de la
lavavajillas puede formarse en el mostrador. Consulte las
Instrucciones de instalación para obtener más información.

Los platos no quedan bien secos

■ Los platos no quedan bien secos

¿Ha usado un agente de enjuague? Para obtener un buen
secado, su lavavajillas ha sido diseñada para usar un agente de
enjuague. Si no usa agente de enjuague, los platos y el interior
de la lavavajillas tendrán demasiada humedad. La opción de
secado con calor no funcionará tan bien sin usar el agente de
enjuague.

■ Los platos no están secos

¿Se cargó la lavavajillas de manera que permita el escurrido
apropiado del agua? No sobrecargue la lavavajillas. Use un
agente de enjuague líquido para acelerar el secado.

¿Están mojados los objetos de plástico? Los objetos de
plástico a menudo necesitan un secado con toalla.

¿Está vacío el depósito del agente de enjuague?
¿Se usó una opción de secado al aire o un secado que ahorra

energía? Use una opción de secado caliente para obtener
platos más secos.

■ Humedad excesiva en las canastas y en el interior de la

lavavajillas

Fíjese en el indicador del agente de enjuague para ver si hay
agente de enjuague en el depósito.

9

Manchas en los platos

■ Manchas y formación de películas en los platos

¿Es el agua dura o tiene un alto contenido de minerales? El
acondicionar el agua del enjuague final con un agente de
enjuague ayuda a eliminar las manchas y la formación de
películas. Mantenga el depósito del agente de enjuague lleno.
Use siempre una opción con temperatura alta. Si la dureza del
agua de su casa es de 13 granos o mayor, se recomienda que
instale un ablandador doméstico de agua. Si no desea tomar
agua ablandada, haga que el ablandador de agua se instale en
el suministro de agua caliente.

¿Está la temperatura del agua demasiado baja? Para obtener
los mejores resultados al lavar la vajilla, el agua deberá estar a
49°C (120°F) al entrar en la lavavajillas.

¿Usó usted la cantidad correcta de detergente eficaz? Use
sólo detergentes recomendados para lavavajillas. No use
menos de 1 cda. (15 g) por carga. El detergente debe estar
fresco para ser eficaz. La suciedad profunda y/o el agua dura
por lo general requieren extra detergente.

¿Está la presión del agua de la casa lo suficientemente alta
para lograr un llenado adecuado de la lavavajillas? La presión
del agua de la casa debe ser de 138 a 828 kPa (20 a
120 lbs/pulg²) para obtener un llenado apropiado de la
lavavajillas. Si tiene preguntas acerca de la presión del agua,
llame a un plomero competente autorizado.

NOTA: Para quitar las manchas y películas de los objetos de
cristal, saque todos los cubiertos y artículos de metal y haga un
enjuague con vinagre, como se describe en “Cuidado de la
lavavajillas”.

■ Película de sílice o corrosión (la película de sílice es un

depósito blanco e iridiscente; la corrosión es una película
turbia)

A veces se produce una reacción química al agua con ciertos
tipos de objetos de cristal. Por lo general se debe a una
combinación de agua suave o agua ablandada, soluciones
alcalinas para lavar, enjuague insuficiente, sobrecarga de la
lavavajillas y el calor del secado. Evitar este problema no sería
posible, excepto lavando a mano.

Para retrasar el proceso, use una mínima cantidad de
detergente pero no menos de 1 cda. (15 g) por carga. Use un
agente de enjuague líquido y reduzca la carga de la lavavajillas
para permitir un enjuague a fondo. Las películas de sílice y la
corrosión son permanentes y no se pueden eliminar. No use el
secado con calor.

■ Manchas blancas en las cacerolas con acabado

antiadherente

¿Ha quitado el detergente de la lavavajillas el curado de las
cacerolas? Vuelva a curarlas luego de lavarlas en la lavavajillas.

■ Manchas de color café en los platos y en el interior de la

lavavajillas

¿Tiene el agua un alto contenido de hierro? Vuelva a lavar los
platos usando 1-3 cucharaditas (5-15 mL) de cristales de ácido
cítrico agregados en la sección con tapa del depósito del
detergente. No use detergente. A continuación use el ciclo de
lavado Normal con detergente. Si el tratamiento llega a ser
necesario más de una vez cada dos meses, se recomienda la
instalación de una unidad de eliminación de hierro.

■ Marcas negras o grises en los platos

¿Hay objetos de aluminio que rozan los platos durante el
lavado? Los objetos de aluminio desechables pueden
romperse en la lavavajillas y rayar los demás artículos. Lave
estos objetos a mano. Quite las marcas de aluminio usando un
producto de limpieza abrasivo suave.

■ Manchas anaranjadas en los platos de plástico o en el

interior de la lavavajillas

¿Se han colocado grandes cantidades de platos con restos de
comida a base de tomate en la lavavajillas? Tal vez sea
necesario usar un producto quitamanchas para quitar las
manchas de su lavavajillas. Las manchas no afectarán el
rendimiento de la lavavajillas.

Ruidos

■ Se escuchan chirridos, crujidos o zumbidos

Un objeto duro se ha introducido en el módulo de lavado (en
algunos modelos). El sonido deberá cesar una vez que el
objeto haya sido pulverizado. Si el ruido continúa después de
un ciclo completo, llame al servicio técnico.

Los platos no están completamente limpios

■ Residuos de alimentos en los platos

¿Se ha cargado la lavavajillas correctamente?
¿Ha elegido el ciclo que describe la suciedad más rebelde en

su lavavajillas? Si tiene artículos con suciedad profunda, use
un ciclo más intenso.

¿Está la temperatura del agua demasiado baja? Para obtener
los mejores resultados al lavar la vajilla, el agua deberá estar a
49°C (120°F) al entrar en la lavavajillas.

¿Usó usted la cantidad correcta de detergente fresco? Use
sólo detergentes recomendados para lavavajillas. No use
menos de 1 cda. (15 g) por carga. El detergente debe estar
fresco para ser eficaz. La suciedad profunda y/o el agua dura
por lo general requieren extra detergente.

¿Está el detergente endurecido en el depósito? Use sólo
detergente fresco. No permita que el detergente permanezca
por varias horas en un depósito húmedo. Limpie el depósito
cuando haya detergente endurecido.

¿Está la bomba o el brazo rociador obstruido por las etiquetas
de botellas y latas?

¿Está la presión del agua de la casa lo suficientemente alta
para lograr un llenado adecuado de la lavavajillas? La presión
del agua de la casa debe ser de 138 a 828 kPa (20 a
120 lbs/pulg²) para obtener un llenado apropiado de la
lavavajillas. Si tiene preguntas acerca de la presión del agua,
llame a un plomero competente autorizado.

¿Está el exceso de espuma reduciendo la velocidad del brazo
rociador? No use jabón o detergentes para lavar ropa. Use sólo
detergentes recomendados para lavavajillas.

Los platos se dañan durante el ciclo

■ Platos despostillados

¿Se cargó la lavavajillas adecuadamente? Coloque los platos y
vasos de manera que estén estables y no se choquen entre sí
por la acción del lavado. El sacar y meter las canastas
despacio reduce la posibilidad de despostillado.

NOTA: Algunos objetos de cristal antiguo, con cantos
biselados y objetos similares de porcelana y cristal serían
demasiado delicados para lavarse en la lavavajillas automática.
Lávelos a mano.

10

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE

WHIRLPOOL CORPORATION

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo
denominado “Whirlpool”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos
en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool. Esta
garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el electrodoméstico principal se use
en el país en el que se ha comprado. Esta garantía limitada no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Se requiere
una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

Esta garantía limitada no cubre:

1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

2. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de

consumo están excluidas de la cobertura de la garantía.

3. Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia, o cuando se

use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de
limpieza no aprobados por Whirlpool.

5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 días a
partir de la fecha de compra.

6. Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.

7. Costos relativos a la remoción de su electrodoméstico principal desde su hogar para obtener reparaciones. Este electrodoméstico

principal está diseñado para ser reparado en el hogar y únicamente el servicio de reparación en el hogar está cubierto bajo esta
garantía.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto

en el cual no haya disponible un técnico de servicio autorizado por Whirlpool.

10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado

de conformidad con las instrucciones de instalación publicadas.

11. Electrodomésticos principales con números de modelo/serie que se hayan removido, alterado o que no puedan ser identificados con

facilidad. Esta garantía se anulará si el número de serie aplicado en la fábrica ha sido alterado o removido de su electrodoméstico
principal.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas, correrá por cuenta del cliente.

GARANTÍA LIMITADA

EXCLUSIONES DE LA GARANTÍA

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL
PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS
CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS
ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O CONSECUENTES, O
LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO
QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE
OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN
VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de Whirlpool
para determinar si corresponde otra garantía. 3/08

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

11

Para obtener información adicional acerca del producto, o para ver “Preguntas que se hacen con frecuencia”, en EE.UU. visite
www.whirlpool.com En Canadá, visite www.whirlpool.ca

Si usted no tiene acceso a internet y necesita ayuda para usar su producto, o si quisiera hacer una cita para obtener servicio, puede
ponerse en contacto con Whirlpool en el número indicado a continuación.

Tenga listo su número de modelo completo. Puede encontrar su número de modelo y de serie en la etiqueta ubicada cerca de la puerta, al
lado derecho o izquierdo del interior de la lavavajillas.

Si necesita ayuda o servicio técnico, en EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777.
Si necesita asistencia adicional, puede escribir a Whirlpool con sus preguntas o dudas a:
En los EE.UU.:

Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

En Canadá:

Whirlpool Brand Home Appliances
Customer eXperience Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día.
Sírvase guardar estas Instrucciones para el usuario y la información con el número de modelo, para referencia futura.

W10142908C
EN/FR PN W10142781C

© 2008 Whirlpool Corporation.
Todos los derechos reservados.

® Marca registrada/TM Marca de comercio de Whirlpool, EE.UU.

Impreso en EE.UU.

11/08
