Page 1
GSXP 7558
Touche Marche
Touche Arrêt
Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons
de lire les instructions de montage et d'utilisation!

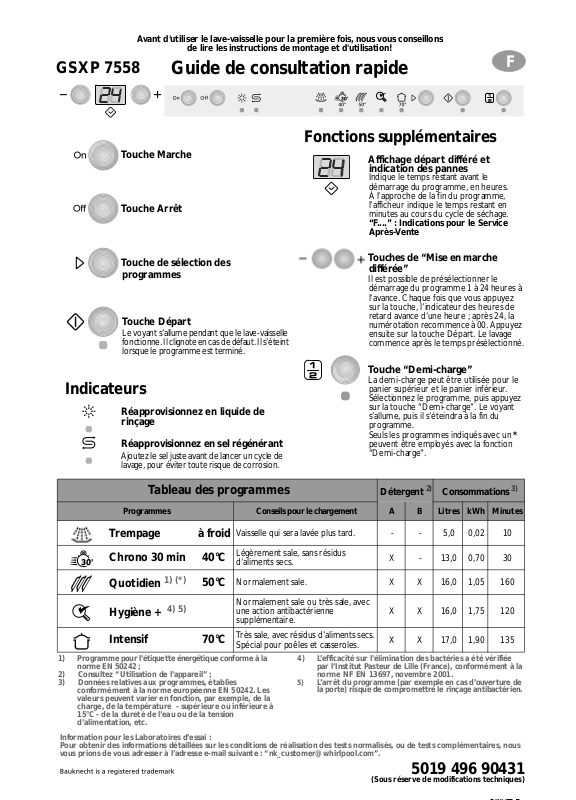

Guide de consultation rapide
Fonctions supplémentaires
Affichage départ différé et
indication des pannes
Indique le temps restant avant le
démarrage du programme, en heures.
À l’approche de la fin du programme,
l’afficheur indique le temps restant en
minutes au cours du cycle de séchage.
“F....” : Indications pour le Service
Après-Vente
F
Touche de sélection des
programmes
Touche Départ
Le voyant s’allume pendant que le lave-vaisselle
fonctionne. Il clignote en cas de défaut. Il s’éteint
lorsque le programme est terminé.
Touches de “Mise en marche
différée”
Il est possible de présélectionner le
démarrage du programme 1 à 24 heures à
l’avance. Chaque fois que vous appuyez
sur la touche, l’indicateur des heures de
retard avance d’une heure ; après 24, la
numérotation recommence à 00. Appuyez
ensuite sur la touche Départ. Le lavage
commence après le temps présélectionné.
Touche “Demi-charge”
La demi-charge peut être utilisée pour le
Indicateurs
Réapprovisionnez en liquide de
rinçage
Réapprovisionnez en sel régénérant
Ajoutez le sel juste avant de lancer un cycle de
lavage, pour éviter toute risque de corrosion.
Tableau des programmes
Programmes Conseils pour le chargement A B Litres kWh Minutes
Trem p age à froid
Chrono 30 min 40°C
Quotidien
Hygiène +
1) (*)
4) 5)
50°C
Intensif 70°C
1) Programme pour l’étiquette énergétique conforme à la
norme EN 50242 ;
2) Consultez “Utilisation de l’appareil” ;
3) Données relatives aux programmes, établies
conformément à la norme européenne EN 50242. Les
valeurs peuvent varier en fonction, par exemple, de la
charge, de la température - supérieure ou inférieure à
15°C - de la dureté de l’eau ou de la tension
d’alimentation, etc.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous
vous prions de vous adresser à l’adresse e-mail suivante : “[email protected]”.
Vaisselle qui sera lavée plus tard. - - 5,0 0,02 10
Légèrement sale, sans résidus
d’aliments secs.
Normalement sale. X X 16,0 1,05 160
Normalement sale ou très sale, avec
une action antibactérienne
supplémentaire.
Très sale, avec résidus d’aliments secs.
Spécial pour poêles et casseroles.
4) L’efficacité sur l’élimination des bactéries a été vérifiée
par l’Institut Pasteur de Lille (France), con formément à la
norme NF EN 13697, novembre 2001.
L’arrêt du programme (par exemple en cas d’ouverture de
5)
la porte) risque de compromettre le rinçage antibactérien.
panier supérieur et le panier inférieur.
Sélectionnez le programme, puis appuyez
sur la touche “Demi-charge”. Le voyant
s’allume, puis il s’éteindra à la fin du
programme.
Seuls les programmes indiqués avec un *
peuvent être employés avec la fonction
“Demi-charge”.
Détergent2)Consommations
X - 13,0 0,70 30
X X 16,0 1,75 120
X X 17,0 1,90 135
(Sous réserve de modifications techniques)
5019 496 90431
3)
Page 2
Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Mise sous tension
Comment remplir le
distributeur de détergent
Contrôlez le niveau
du liquide de rinçage
Contrôlez le niveau
du sel régénérant
Chargez les paniers
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la touche
Grand distributeur
À chaque cycle de lavage.
Petit distributeur
Uniquement pour les programmes
avec trempage.
Indicateur mécanique C.
Ou voyant sur le bandeau de commande (si présent).
Uniquement sur modéles avec
adoucisseur.
Indicateur mécanique D.
Ou indicateur électrique sur le bandeau
de commande (si présent).
Consultez les instructions pour le chargement des paniers.
Le dernier programme sélectionné s’allume. Maintenez la touche
enfoncée, jusqu’à ce que le programme souhaité s’allume.
Si nécessaire (si présent).
Le voyant correspondant s’allume.
MARCHE
A :
B :
.
ABC
Appuyez sur la
touche DÉPART
Fermez la porte,
ouvrez le robinet d’eau
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Le programme sélectionné
est ainsi mémorisé
(également si coupure de
courant après validation).
Lorsque le programme est terminé, un signal sonore est émis. Seulement
lorsque le voyant DÉPART est éteint : appuyez sur la touche
Tous les voyants s’éteignent.
Attention au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
“Comment modifier le programme”
Appuyez sur la touche DÉPART pendant 2 sec.
jusqu’à ce que le voyant Départ s’éteigne;
Sélectionnez un autre programme et appuyez
de nouveau sur la touche
- N’ouvrez l a porte qu’en cas de nécessité
absolue (Attention au nuage de vapeur).
- Si vous éteignez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, le programme redémarrera
là où le cycle a été interrompu.
DÉPART.
ARRET
.
Page 3
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
en fonction du modèle de l’appareil
Panier supérieur :
Support pour vaisselle (A) :
En fonction de la position, pour ustensiles longs, tasses
et plats de service, par exemple.
Stabilisateur de verres (B) :
Verres à pied.
Chargez les ustensiles longs (fourchettes à rôti,
grands couteaux) en tournant leur partie pointue
vers l’appareil.
Demi-charge (Multizone) :
Si vous chargez
panier à couverts (C), s’il est présent, dans le panier supérieur.
Vous pouvez régler le panier en hauteur, même
s’il est chargé :
Réglage inférieur :
Réglage supérieur :
Le panier doit être au même niveau des deux côtés.
Retrait du panier supérieur pour le lavage dans le
panier inférieur d’assiettes ou de plats à four de
grande dimension :
Soulevez les butées (E) qui bloquent le panier sur ses rails,
à gauche et à droite, et extrayez le panier supérieur.
Lorsque le panier supérieur est installé, les butées
doivent toujours être fermés.
uniquement
le panier supérieur: disposez le
Tirez les
du panier (D) vers
l’extérieur et abaissez-le.
Tirez les
du panier (D) vers le haut
jusqu’à ce que le panier
soit encastré (réglage
d’usine).
deux
deux
poignées
poignées
B
A
C
D
D
Arrêt
ouvert
E
Arrêt
fermé
E
Panier inférieur :
Selon le modèle de
l’appareil, des supports
pour plats de service
escamotables ou fixes sont
présents (F).
Demi-charge
(Multizone) :
Si vous chargez
le panier inférieur:
Lavage plus intensif
surtout pour les plats de
service et les casseroles.
uniquement
Panier à couverts (G) :
Grille (H) pour la séparation des couverts.
Chargez les couverts avec lesquels vous pourriez
vous blesser avec les pointes tournées vers le bas.
Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. Ne lavez pas au lavevaisselle des objets dont le matériau n’est pas approprié, tel que le bois, l’aluminium, le plastique,
l’étain, la vaisselle décorée (non émaillée), les couverts en argent.
F
F
H
G
C
Page 4
Ce qu’il convient de faire en cas de...
En cas de problème de fonctionnement, vérifiez les points suivants avant de vous adresser au Service Après- Vente (* consultez
aussi le chapitre relatif au mode d’emploi).
Problème Cause Solution
L ’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• Éliminables • Des taches sont présentes sur la
• Non éliminables • L’eau n’est pas suffisamment douce car
Les verres sont opaques,
ils ne brillent pas
Des taches de rouille
sont présentes sur les
couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez
le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-vente, munissez-vous des données suivantes :
• Le type de panne
• Type et modèle de l’appareil
• le numéro de Service, numéro indiqué sur l’étiquette signalétique adhésive
du service après-vente qui se trouve à l’intérieur de la porte, sur la droite.
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement si les filtres sont propres/
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte, ... • En fonction du matériau, utilisez un détergent ayant
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
des traces de calcaire sont visibles sur la
vaisselle.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
• Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le disjoncteur.
• éventuellement, réglez le démarrage du programme
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas. Les pièces de vaisselle aux
surfaces creuses doivent être tournées vers le bas.
• Effectuez le dosage du détergent en vous conformant
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau, au
besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lave-vaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas encrassés et
que l’alimentation de l’eau n’est pas coupée (nettoyez
les filtres si nécessaire *). Redémarrez le programme.
Appuyez sur la touche DÉPART pendant 2 secondes,
jusqu’à ce que le voyant DÉPART s’éteigne.
Sélectionnez à nouveau le programme et appuyez une
nouvelle fois sur la touche DÉPART.
