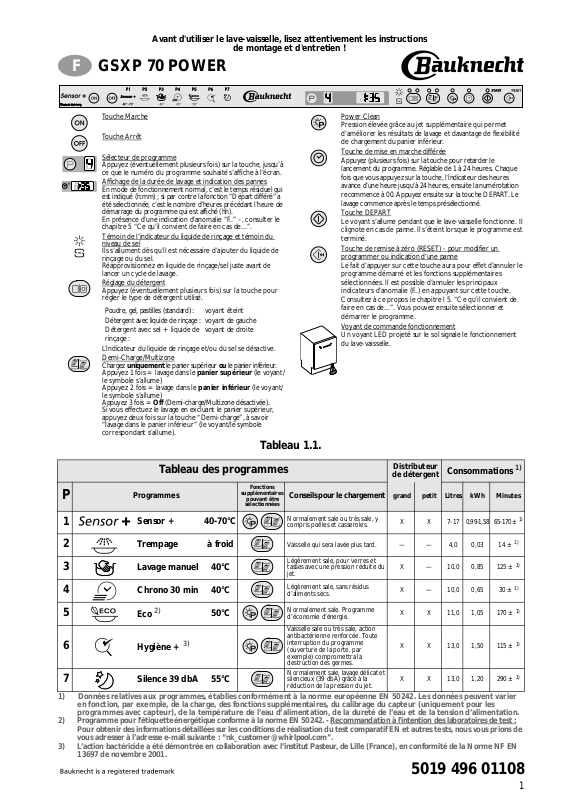

Whirlpool GSXP 70 Quick start guide

Avant d'utiliser le lave-vaisselle, lisez attentivement les instructions de montage et d'entretien !

F GSXP 70 POWER

Touche Marche

Touche Arrêt

Sélecteur de programme

Appuyez (éventuellement plusieurs fois) sur la touche, jusqu’à ce que le numéro du programme souhaité s’affiche à l’écran.

Affichage de la durée de lavage et indication des pannes

En mode de fonctionnement normal, c’est le temps résiduel qui est indiqué (h:mm) ; si par contre la fonction “Départ différé” a été sélectionnée, c’est le nombre d’heures précédant l’heure de démarrage du programme qui est affiché (hh).

En présence d’une indication d’anomalie “F..” –, consulter le chapitre 5 “Ce qu’il convient de faire en cas de...”.

Témoin de l’indicateur du liquide de rinçage et témoin du niveau de sel

Ils s’allument dès qu’il est nécessaire d’ajouter du liquide de rinçage ou du sel.

Réapprovisionnez en liquide de rinçage/sel juste avant de lancer un cycle de lavage.

Réglage du détergent

Appuyez (éventuellement plusieurs fois) sur la touche pour régler le type de détergent utilisé.

Poudre, gel, pastilles (standard) :

voyant éteint

Détergent avec liquide de rinçage : voyant de gauche Détergent avec sel + liquide de voyant de droite rinçage :

L’indicateur du liquide de rinçage et/ou du sel se désactive.

Demi-Charge/Multizone

Chargez uniquement le panier supérieur ou le panier inférieur. Appuyez 1 fois = lavage dans le panier supérieur (le voyant/ le symbole s’allume)

Appuyez 2 fois = lavage dans le panier inférieur (le voyant/ le symbole s’allume)

Appuyez 3 fois = Off (Demi-charge/Multizone désactivée). Si vous effectuez le lavage en excluant le panier supérieur, appuyez deux fois sur la touche “Demi-charge”, à savoir “lavage dans le panier inférieur” (le voyant/le symbole correspondant s’allume).

Power Clean

Pression élevée grâce au jet supplémentaire qui permet d’améliorer les résultats de lavage et davantage de flexibilité de chargement du panier inférieur.

Touche de mise en marche différée

Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l’indicateur des heures avance d’une heure jusqu’à 24 heures, ensuite la numérotation recommence à 00. Appuyez ensuite sur la touche DEPART. Le lavage commence après le temps présélectionné.

Touche DEPART

Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de panne. Il s’éteint lorsque le programme est terminé.

Touche de remise à zéro (RESET) - pour modifier un programmer ou indication d’une panne

Le fait d’appuyer sur cette touche aura pour effet d’annuler le programme démarré et les fonctions supplémentaires sélectionnées. Il est possible d’annuler les principaux indicateurs d’anomalie (F..) en appuyant sur cette touche. Consultez à ce propos le chapitre l 5. “Ce qu’il convient de faire en cas de...”. Vous pouvez ensuite sélectionner et démarrer le programme.

Voyant de commande fonctionnement

Un voyant LED projeté sur le sol signale le fonctionnement du lave-vaisselle.

Tableau 1.1.

Tableau des programmes

Distributeur

Consommations 1)

de détergent

P

Fonctions

Programmes

supplémentaires

Conseils pour le chargement

grand

petit

Litres

kWh

Minutes

pouvant être

sélectionnées

1

Sensor +

40-70°C

Normalement sale ou très sale, y

X

X

7-17

0,99-1,58

65-170±

1)

compris poêles et casseroles.

2

Trempage

à froid

Vaisselle qui sera lavée plus tard.

—

—

4,0

0,03

14 ± 1)

3

Lavage manuel

40°C

Légèrement sale, pour verres et

125 ± 1)

tasses avec une pression réduite du

X

—

10,0

0,85

jet.

4

Chrono 30 min

40°C

Légèrement sale, sans résidus

X

—

10,0

0,65

30 ±

1)

d’aliments secs.

5

Eco 2)

50°C

Normalement sale. Programme

X

X

11,0

1,05

170 ±

1)

d’économie d’énergie.

Vaisselle sale ou très sale, action

6

antibactérienne renforcée. Toute

Hygiène + 3)

interruption du programme

X

X

13,0

1,50

115 ±

1)

(ouverture de la porte. par

exemple) compromettra la

destruction des germes.

7

Silence 39 dbA

55°C

Normalement sale, lavage délicat et

290 ± 1)

silencieux (39 dbA) grâce à la

X

X

13,0

1,20

réduction de la pression du jet.

1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les programmes avec capteur), de la température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test : Pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN et autres tests, nous vous prions de vous adresser à l’adresse e-mail suivante : “[e-mail]”.

3)L’action bactéricide a été démontrée en collaboration avec l’institut Pasteur, de Lille (France), en conformité de la Norme NF EN 13697 de novembre 2001.

5019 496 01108

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre “5. Ce qu’il convient de faire en cas de...”.

1.Allumez l’appareil

2.Sélectionnez le programme

3.Réglez le type de détergent

4.Versez le détergent

Ouvrez la porte du lave-vaisselle.

Appuyez sur la touche Marche.

Appuyez sur la touche correspondante

ou jusqu’à ce que le programme

sélectionné s’affiche. Le cas échéant, sélectionnez d’éventuelles fonctions supplémentaires.

Selon le modèle de lave-vaisselle, il se peut que le type de détergent soit réglé de façon différente. La procédure à suivre pour réaliser ce réglage est décrite au chapitre “1. Vue d’ensemble”.

4a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du A B C distributeur en fonction du programme sélectionné.

Grand compartiment A à chaque cycle de lavage, et petit compartiment B pour les programmes avec

prélavage (voir le tableau 1.1.).

4b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.) Versez le détergent dans le compartiment A selon les instructions du fabricant.

5.Contrôlez le niveau du liquide de rinçage

6.Contrôlez le niveau du sel régénérant

7. Chargez les paniers

Indicateur optique dans le doseur C

foncé		quantité suffisante,
clair		remplir (env. 150 ml).

Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du liquide de rinçage. Ce voyant n’est pas présent sur tous les modèles.

Selon le modèle :

Verre-regard dans le couvercle du réservoir de sel situé dans le fond de l’appareil.

orange		si la quantité de sel est suffisante,
clair		s’il est nécessaire d’ajouter du sel.

Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du sel régénérant. Après avoir ajouté le sel, le voyant ne s’éteindra qu’au bout de plusieurs cycles de lavage !

Vérifiez que les bras d’aspersion tournent librement et qu’ils ne sont pas bloqués par de la vaisselle ou des couverts. Les instructions relatives au chargement sont rapportées au chapitre 3 “Comment utiliser l’appareil”, au paragraphe “Comment charger les paniers”.

8.Mettez l’appareil en marche

9.Fermez la porte et ouvrez lerobinet d’eau

Cycle du programme

Appuyez sur la touche DÉPART.

L’appareil se met en marche à la fermeture de la porte.

En cas de panne de courant ou si l’appareil s’éteint avant la fin du cycle, le programme reprendra là où il a été interrompu. Soyez prudent en ouvrant la porte, car de la vapeur s’échappe de la cuve !

Pour modifier un programme en cours :

-Appuyez sur la touche RESET.

-Fermez la porte.

-(Vidange d’eau pendant 60 secondes au plus).

-Ouvrez la porte.

-Sélectionnez à nouveau le programme.

-Appuyez sur la touche DÉPART.

10.Fin du programme

11.Ouvrez la porte, éteignez l’appareil

12.Fermez le robinet, déchargez les paniers

Une fois le programme terminé, la machine émet un signal sonore. Le voyant de la touche DÉPART s’éteint.

Appuyez sur la touche ARRÊT. Tous les voyants s’éteignent.

Déchargez le lave-vaisselle en commençant par le panier inférieur, de façon à éviter que des gouttes d’eau éventuellement présentes sur la vaisselle du panier supérieur ne tombent sur les pièces rangées dans le panier inférieur.

2

3. COMMENT UTILISER L’APPAREIL

SÉLECTION D’UN PROGRAMME

Appuyez sur la touche ou jusqu’à ce que le programme sélectionné s’affiche. La machine doit être mise sous tension. Si nécessaire, sélectionnez les fonctions supplémentaires (si disponibles). Le voyant correspondant s’allume. Le programme correct et les fonctions pouvant être sélectionnées sont indiqués dans le tableau 1.1 de la page 1.

Les durées des programmes se réfèrent à des conditions normales de fonctionnement et peuvent diverger des durées effectives. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur juste avant de commencer le lavage. Utiliser exclusivement des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur. a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1).
Pour les programmes sans prélavage :
versez toute la quantité de détergent conseillée par le fabricant
dans le compartiment A.
Pour les programmes avec prélavage :
versez les 2/3 de la quantité de détergent recommandée par le
fabricant dans le grand compartiment A et 1/3 dans le petit
compartiment B.
Déposez les pastilles de détergent dans le compartiment A, selon
les indications du fabricant.
Si vous sélectionnez la fonction “Demi-charge”, réduisez la
quantité de détergent de 1/3 environ.
b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)	Compartiment		Compartiment
Les détergents “tout-en-un” doivent être placés dans le		Touche 1
compartiment A, selon les indications du fabricant.	grand A		petit B

Fermez et appuyez à fond sur le couvercle des compartiments de détergent après les avoir remplis.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur de liquide de rinçage : foncé = la quantité de liquide de rinçage est suffisante, clair = il est nécessaire d’effectuer le remplissage.

Pour les appareils dotés d’un indicateur électrique sur le bandeau de commande, le voyant du liquide de rinçage

s’allume en rouge dès qu’il est nécessaire d’ajouter du liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage Ouvrez le compartiment du liquide de rinçage en appuyant sur la touche droite (touche 2) du distributeur.

Versez le liquide de rinçage à travers l’ouverture, jusqu’au repère “max” (150 ml env.).

Refermez le couvercle.

IndicateurC

Maximum

Touche 2

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand accidentellement, essuyez-le immédiatement pour éviter une formation excessive de mousse qui serait susceptible d’entraver le bon fonctionnement de l’appareil.

3
