Whirlpool GSXP 6143 Quick start guide

GSXP 6143

170

11,0

F

Avant d’utiliser le lave-vaisselle, lisez attentivement

les instructions de montage et d’entretien !

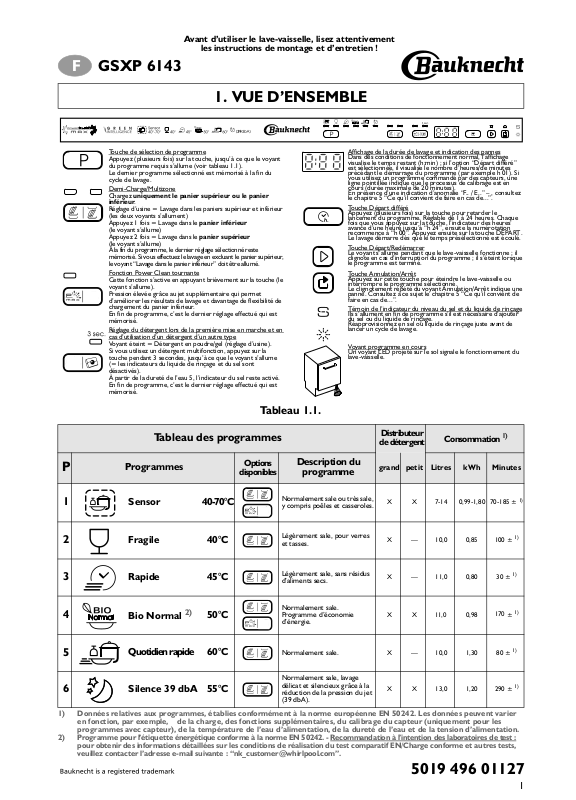

1. VUE D’ENSEMBLE

Touche de sélection de programme
Appuyez (plusieurs fois) sur la touche, jusqu’à ce que le voyant
du programme requis s’allume (voir tableau 1.1).
Le dernier programme sélectionné est mémorisé à la fin du
cycle de lavage.

Demi-Charge/Multizone
Chargez uniquement le panier supérieur ou le panier
inférieur.
Réglage d’usine = Lavage dans les paniers supérieur et inférieur
(les deux voyants s’allument)
Appuyez 1 fois = Lavage dans le panier inférieur
(le voyant s’allume)
Appuyez 2 fois = Lavage dans le panier supérieur
(le voyant s’allume)
À la fin du programme, le dernier réglage sélect ionné reste
mémorisé. Si vous effectuez le lavage en excluant le panier supérieur,
le voyant “Lavage dans le panier inférieur” doit être allumé.

Fonction Power Clean tournante
Cette fonction s’active en appuyant brièvement sur la touche (le
voyant s’allume).
Pression élevée grâce au jet supplémentaire qui permet
d’améliorer les résultats de lavage et davantage de flexibilité de
chargement du panier inférieur.
En fin de programme, c’est le dernier réglage effectué qui est
mémorisé.

Réglage du détergent lors de la première mise en marche et en
cas d’utilisation d’un détergent d’un autre type
Voyant éteint = Détergent en poudre/gel (réglage d’usine).
Si vous utilisez un détergent multifonction, appuyez sur la
touche pendant 3 secondes, jusqu’à ce que le voyant s’allume
(= les indicateurs du liquide de rinçage et du sel sont
désactivés).
À partir de la dureté de l’eau 5, l’indicateur du sel reste activé.
En fin de programme, c’est le dernier réglage effectué qui est
mémorisé.

Affichage de la durée de lavage et indication des pannes
Dans des conditions de fonctionnement normal, l’affichage
visualise le temps restant (h:min) ; si l’option “Départ différé”
est sélectionnée, il visualise le nombre d’heures/de minutes
précédant le démarrage du programme (par exemple h 01). Si
vous utilisez un programme commandé par des capteurs, une
ligne pointillée indique que le processus de calibrage est en
cours (durée maximale de 20 minutes).
En présence d’une indication d’anomalie “F.. / E..” – , consultez
le chapitre 5 “Ce qu’il convient de faire en cas de...”.

Touche Départ différé
Appuyez (plusieurs fois) sur la touche pour retarder le
lancement du programme. Réglable de 1 à 24 heures. Chaque
fois que vous appuyez sur la touche, l’indicateur des heures
avance d’une heure jusqu’à “h 24”, ensuite la numérotation
recommence à “h 00”. Appuyez ensuite sur la touche DÉPART.
Le lavage démarre dès que le temps présélectionné est écoulé.

Touche Départ/Redémarrer
Le voyant s’allume pendant que le lave-vaisselle fonctionne ; il
clignote en cas d’interruption du programme ; il s’éteint lorsque
le programme est terminé.

Touche Annulation/Arrêt
Appuyez sur cette touche pour éteindre le lave-vaisselle ou
interrompre le programme sélectionné.
Le clignotement répété du voyant Annulation/Arrêt indique une
panne. Consultez à ce sujet le chapitre 5 “Ce qu’il convient de
faire en cas de...”.

Témoin de l’indicateur du niveau du sel et du liquide de rinçage
Ils s’allument en fin de programme s’il est nécessaire d’ajouter
du sel ou du liquide de rinçage.
Réapprovisionnez en sel ou liquide de rinçage juste avant de
lancer un cycle de lavage.

oyant programme en cours

V
Un voyant LED projeté sur le sol signale le fonctionnement du
lave-vaisselle.

Tableau 1.1.

Tableau des programmes

P

Programmes

Options

disponibles

Description du

programme

Distributeur

de détergent

Consommation

grand petit Litres kWh Minutes

1)

1

2

3

4

5

6

1) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier
en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les
programmes avec capteur), de la température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2) Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test :
pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests,
veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

Sensor 40-70°C

Fragile 40°C

Rapide 45°C

2)

Bio Normal

50°C

Quotidien rapide 60°C

Silence 39 dbA 55°C

Normalement sale ou très sale,
y compris poêles et casseroles.

Légèrement sale, pour verres
et tasses.

Légèrement sale, sans résidus
d’aliments secs.

Normalement sale.
Programme d’économie
d’énergie.

Normalement sale.

Normalement sale, lavage
délicat et silencieux grâce à la
réduction de la pression du jet
(39 dbA).

X X 7-14 0,99-1,80 70-185 ±

X — 10,0 0,85 100 ±

X — 11,0 0,80 30 ±

X X 13,0 0,98 200 ±

X — 10,0 1,30 80 ±

X X 13,0 1,20 290 ±

5019 496 01127

1)

1)

1)

1)

1)

1)

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre
“5. Ce qu’il convient de faire si ...”.

1. Allumez l’appareil

Le lave-vaisselle démarre automatiquement dès que l’on appuie une touche quelconque,
sauf . Si l’on n’appuie aucune touche dans les 30 secondes, l’appareil passe en
modalité d’économie d’énergie.

2. Réglez le type de
détergent

Selon le modèle d’appareil

3. Remplissez le
distributeur de
détergent

4. Contrôlez le niveau du liquide de rinçage

5. Régler le degré de
dureté de l’eau

6. Contrôlez le niveau
du sel régénérant

7. Chargez les paniers

8. Sélectionnez le
programme,
démarrez-le

9. Ouvrez le robinet
d’eau, fermez la porte

Cycle de lavage

10.Fin du programme

11.Ouvrez la porte

12.Fermez le robinet
d’eau, déchargez les
paniers

2

Introduire la vaisselle : attention, jet de
vapeur chaude ! Le voyant Départ
clignote, appuyez de nouveau la touche
Départ, fermez la porte, le programme
redémarre au point où il s’est arrêté
(même en cas de coupure de courant).

Modifier un programme
en cours :

- Appuyez sur la touche
Annulation/Arrêt.

- Fermez la porte.

- (Vidange d’eau pendant
60 secondes au plus).

- Ouvrez la porte.

- Sélectionnez à nouveau le
programme.

- Appuyez sur la touche DÉPART.

3. COMMENT UTILISER L’APPAREIL

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur de détergent juste avant de commencer le lavage. Utiliser
des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le
fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur.
a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1).
Pour les programmes sans prélavage :
Versez toute la quantité de détergent conseillée par le fabricant dans
le compartiment A.
Pour les programmes avec prélavage :
Versez les 2/3 de la quantité de détergent recommandée par le
fabricant dans le grand compartiment A et 1/3 dans le petit
compartiment B.
Déposez les pastilles de détergent dans le compartiment A, selon les
indications du fabricant.
Si vous sélectionnez la fonction “Demi-charge”, réduisez la quantité
de détergent de 1/3 environ.

b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)

Déposez les pastilles de détergent “tout-en-un” dans le compartiment

A

, selon les indications du fabricant.
Fermez et appuyez à fond sur le couvercle des compartiments de
détergent après les avoir remplis.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée.
Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de
détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec
produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

Compartiment

grand

A

To u c h e

exclusivement

1

Compartiment

petit

B

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur : foncé = la quantité de liquide de rinçage est suffisante,
clair = il est nécessaire d’effectuer le remplissage.
Pour les appareils dotés d’un indicateur électrique sur le

bandeau de commande, le voyant du liquide de rinçage
s’allume en fin de cycle s’il est nécessaire de réapprovisionner

en liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage

Ouvrez le compartiment de liquide de rinçage en appuyant sur
la touche droite (touche 2) du distributeur.

Versez le liquide de rinçage à travers l’ouverture, jusqu’au
repère “max” (150 ml environ).

Refermez le couvercle.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand
accidentellement, essuyez-le
serait susceptible d’entraver le bon fonctionnement de l’appareil.

c. Comment régler le dosage du liquide de rinçage :

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas,
plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4).
Appuyez sur la touche 2 pour ouvrir le couvercle.
À l’aide d’une pièce de monnaie ou d’un objet similaire, faites tourner la flèche dans la position
souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

Si des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure
(1, 2 ou 3). La vaisselle n’est pas sèche : réglez le dosage sur un chiffre plus élevé (5 ou 6). La vaisselle en
plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

immédiatement

pour éviter une formation excessive de mousse qui

Indicateur

To u c h e

C

max

2

3
