Whirlpool GSXP 6130 Quick start guide

Avant d’utiliser le lave-vaisselle, lisez attentivement les instructions de montage et d’entretien !

F GSXP 6130

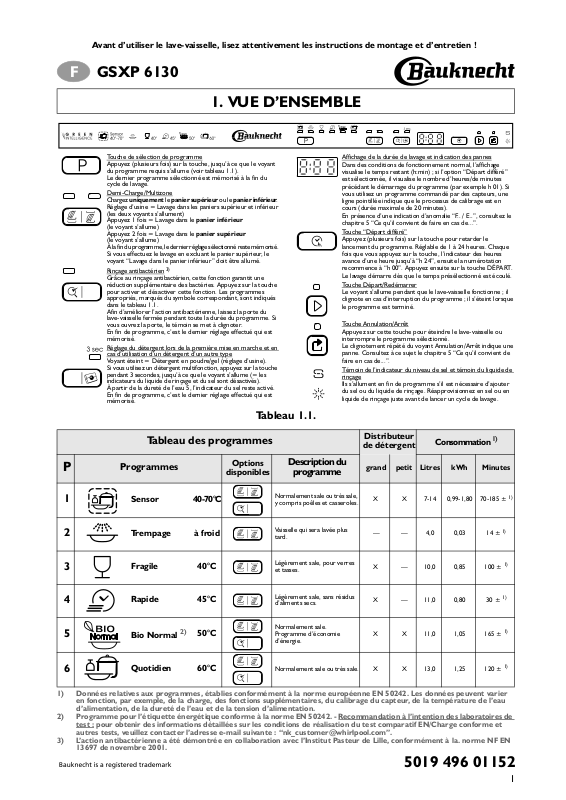

1. VUE D’ENSEMBLE

Touche de sélection de programme

Appuyez (plusieurs fois) sur la touche, jusqu’à ce que le voyant du programme requis s’allume (voir tableau 1.1).

Le dernier programme sélectionné est mémorisé à la fin du cycle de lavage.

Demi-Charge/Multizone

Chargez uniquement le panier supérieur ou le panier inférieur. Réglage d’usine = Lavage dans les paniers supérieur et inférieur (les deux voyants s’allument)

Appuyez 1 fois = Lavage dans le panier inférieur (le voyant s’allume)

Appuyez 2 fois = Lavage dans le panier supérieur (le voyant s’allume)

À la fin du programme, le dernier réglage sélectionné reste mémorisé. Si vous effectuez le lavage en excluant le panier supérieur, le voyant “Lavage dans le panier inférieur” doit être allumé.

Rinçage antibactérien 3)

Grâce au rinçage antibactérien, cette fonction garantit une réduction supplémentaire des bactéries. Appuyez sur la touche pour activer et désactiver cette fonction. Les programmes appropriés, marqués du symbole correspondant, sont indiqués dans le tableau 1.1.

Afin d’améliorer l’action antibactérienne, laissez la porte du lave-vaisselle fermée pendant toute la durée du programme. Si vous ouvrez la porte, le témoin se met à clignoter.

En fin de programme, c’est le dernier réglage effectué qui est mémorisé.

Réglage du détergent lors de la première mise en marche et en cas d’utilisation d’un détergent d’un autre type

Voyant éteint = Détergent en poudre/gel (réglage d’usine).

Si vous utilisez un détergent multifonction, appuyez sur la touche pendant 3 secondes, jusqu’à ce que le voyant s’allume (= les indicateurs du liquide de rinçage et du sel sont désactivés).

À partir de la dureté de l’eau 5, l’indicateur du sel reste activé. En fin de programme, c’est le dernier réglage effectué qui est mémorisé.

Affichage de la durée de lavage et indication des pannes Dans des conditions de fonctionnement normal, l’affichage visualise le temps restant (h:min) ; si l’option “Départ différé” est sélectionnée, il visualise le nombre d’heures/de minutes

précédant le démarrage du programme (par exemple h 01). Si vous utilisez un programme commandé par des capteurs, une ligne pointillée indique que le processus de calibrage est en cours (durée maximale de 20 minutes).

En présence d’une indication d’anomalie “F.. / E..”, consultez le chapitre 5 “Ce qu’il convient de faire en cas de...”.

Touche “Départ différé”

Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l’indicateur des heures avance d’une heure jusqu’à “h 24”, ensuite la numérotation recommence à “h 00”. Appuyez ensuite sur la touche DÉPART. Le lavage démarre dès que le temps présélectionné est écoulé.

Touche Départ/Redémarrer

Le voyant s’allume pendant que le lave-vaisselle fonctionne ; il clignote en cas d’interruption du programme ; il s’éteint lorsque le programme est terminé.

Touche Annulation/Arrêt

Appuyez sur cette touche pour éteindre le lave-vaisselle ou interrompre le programme sélectionné.

Le clignotement répété du voyant Annulation/Arrêt indique une panne. Consultez à ce sujet le chapitre 5 “Ce qu’il convient de faire en cas de...”.

Témoin de l’indicateur du niveau de sel et témoin du liquide de rinçage

Ils s’allument en fin de programme s’il est nécessaire d’ajouter du sel ou du liquide de rinçage. Réapprovisionnez en sel ou en liquide de rinçage juste avant de lancer un cycle de lavage.

Tableau 1.1.

Tableau des programmes

Distributeur

Consommation 1)

de détergent

P

Programmes

Options

Description du

grand

petit

Litres

kWh

Minutes

disponibles

programme

1

Sensor

40-70°C

Normalement sale ou très sale,

X

X

7-14

0,99-1,80

70-185 ±

1)

y compris poêles et casseroles.

2

Trempage

à froid

Vaisselle qui sera lavée plus

—

—

4,0

0,03

14 ±

1)

tard.

3

Fragile

40°C

Légèrement sale, pour verres

X

—

10,0

0,85

100 ±

1)

et tasses.

4

Rapide

45°C

Légèrement sale, sans résidus

X

—

11,0

0,80

30 ±

1)

d’aliments secs.

5

Bio Normal 2)

50°C

Normalement sale.

165 ± 1)

Programme d’économie

X

X

11,0

1,05

d’énergie.

6

Quotidien

60°C

Normalement sale ou très sale.

X

X

13,0

1,25

120 ± 1)

1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur, de la température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

3)L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la. norme NF EN 13697 de novembre 2001.

5019 496 01152

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre “5. Ce qu’il convient de faire si ...”.

1. Allumez l’appareil

Le lave-vaisselle démarre automatiquement dès que l’on appuie une touche quelconque, sauf . Si l’on n’appuie aucune touche dans les 30 secondes, l’appareil passe en modalité d’économie d’énergie.

2.	Réglez le type de			Selon le modèle d’appareil
	détergent

3.Remplissez le distributeur de détergent

4.Contrôlez le niveau du liquide de rinçage

5.Régler le degré de dureté de l’eau

6.Contrôlez le niveau du sel régénérant

7.Chargez les paniers

8.Sélectionnez le programme, démarrez-le

9.Ouvrez le robinet d’eau, fermez la porte

Introduire la vaisselle : attention, jet de vapeur chaude ! Le voyant Départ clignote, appuyez de nouveau la touche

Cycle de lavage Départ, fermez la porte, le programme redémarre au point où il s’est arrêté (même en cas de coupure de courant).

Modifier un programme en cours :

-Appuyez sur la touche Annulation/Arrêt.

-Fermez la porte.

-(Vidange d’eau pendant 60 secondes au plus).

-Ouvrez la porte.

-Sélectionnez à nouveau le programme.

-Appuyez sur la touche DÉPART.

10.Fin du programme

11.Ouvrez la porte

12.Fermez le robinet d’eau, déchargez les paniers

2

3. COMMENT UTILISER L’APPAREIL

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur de détergent juste avant de commencer le lavage. Utiliser exclusivement des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur. a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1). Pour les programmes sans prélavage :

	Versez toute la quantité de détergent conseillée par le fabricant dans
	le compartiment A.
	Pour les programmes avec prélavage :
	Versez les 2/3 de la quantité de détergent recommandée par le
	fabricant dans le grand compartiment A et 1/3 dans le petit
	compartiment B.
	Déposez les pastilles de détergent dans le compartiment A, selon les
	indications du fabricant.
	Si vous sélectionnez la fonction “Demi-charge”, réduisez la quantité
	de détergent de 1/3 environ.
	b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)
	Déposez les pastilles de détergent “tout-en-un” dans le compartiment	Compartiment	Touche 1 Compartiment
	A, selon les indications du fabricant.
		grand A	petit B
	Fermez et appuyez à fond sur le couvercle des compartiments de
	détergent après les avoir remplis.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur : foncé = la quantité de liquide de rinçage est suffisante, clair = il est nécessaire d’effectuer le remplissage.

Pour les appareils dotés d’un indicateur électrique sur le bandeau de commande, le voyant du liquide de rinçage

s’allume en fin de cycle s’il est nécessaire de réapprovisionner en liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage Ouvrez le compartiment de liquide de rinçage en appuyant sur la touche droite (touche 2) du distributeur.

Versez le liquide de rinçage à travers l’ouverture, jusqu’au repère “max” (150 ml environ).

Refermez le couvercle.

Indicateur C

max

Touche 2

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand accidentellement, essuyez-le immédiatement pour éviter une formation excessive de mousse qui serait susceptible d’entraver le bon fonctionnement de l’appareil.

c. Comment régler le dosage du liquide de rinçage :

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4).

Appuyez sur la touche 2 pour ouvrir le couvercle.

À l’aide d’une pièce de monnaie ou d’un objet similaire, faites tourner la flèche dans la position souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

Si des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez le dosage sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

3
