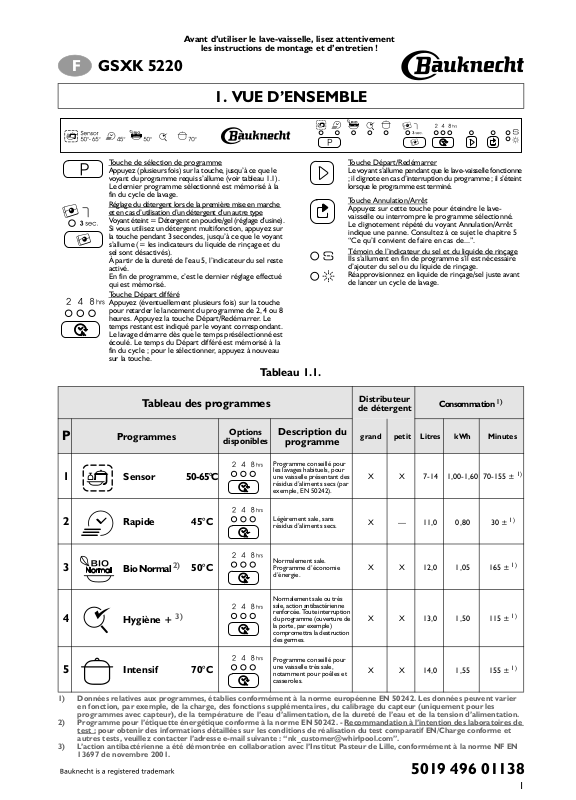

Whirlpool GSXK 5220 Quick start guide

GSXK 5220

F

Avant d’utiliser le lave-vaisselle, lisez attentivement

les instructions de montage et d’entretien !

1. VUE D’ENSEMBLE

Touche de sélection de programme
Appuyez (plusieurs fois) sur la touche, jusqu’à ce que le
voyant du programme requis s’allume (voir tableau 1.1).
Le dernier programme sélectionné est mémorisé à la
fin du cycle de lavage.

Réglage du détergent lors de la première mise en marche
et en cas d’utilisation d’un détergent d’un autre type
Voyant éteint = Détergent en poudre/gel (réglage d’usine).
Si vous utilisez un détergent multifonction, appuyez sur
la touche pendant 3 secondes, jusqu’à ce que le voyant
s’allume (= les indicateurs du liquide de rinçage et du
sel sont désactivés).
À partir de la dureté de l’eau 5, l’indicateur du sel reste
activé.
En fin de programme, c’est le dernier réglage effectué
qui est mémorisé.

Touche Départ différé
Appuyez (éventuellement plusieurs fois) sur la touche
pour retarder le lancement du programme de 2, 4 ou 8
heures. Appuyez la touche Départ/Redémarrer. Le
temps restant est indiqué par le voyant correspondant.
Le lavage démarre dès que le temps présélectionné est
écoulé. Le temps du Départ différé est mémorisé à la
fin du cycle ; pour le sélectionner, appuyez à nouveau
sur la touche.

Touche Départ/Redémarrer
Le voyant s’allume pendant que le lave-vaisselle fonctionne
; il clignote en cas d’interruption du programme ; il s’éteint
lorsque le programme est terminé.

Touche Annulation/Arrêt
Appuyez sur cette touche pour éteindre le lave­vaisselle ou interrompre le programme sélectionné.
Le clignotement répété du voyant Annulation/Arrêt
indique une panne. Consultez à ce sujet le chapitre 5
“Ce qu’il convient de faire en cas de...”.

Témoin de l’indicateur du sel et du liquide de rinçage
Ils s’allument en fin de programme s’il est nécessaire
d’ajouter du sel ou du liquide de rinçage.
Réapprovisionnez en liquide de rinçage/sel juste avant
de lancer un cycle de lavage.

Tableau 1.1.

Tableau des programmes

P

1

Programmes

Sensor 50-65°C

Options

disponibles

Description du

programme

Programme conseillé pour
les lavages habituels, pour
une vaisselle présentant des
résidus d’aliments secs (par
exemple, EN 50242).

Distributeur

de détergent

grand petit Litres kWh Minutes

X X 7-14 1,00-1,60 70-155 ±

Consommation

1)

1)

2

3

4

5

1) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier
en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les
programmes avec capteur), de la température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.

2) Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de
test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et
autres tests, veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

3) L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la norme NF EN
13697 de novembre 2001.

Rapide 45°C

2)

Bio Normal

Hygiène +

50°C

3)

Intensif 70°C

Légèrement sale, sans
résidus d’aliments secs.

Normalement sale.
Programme d’économie
d’énergie.

Normalement sale ou très
sale, action antibactérienne
renforcée. Toute interruption
du programme (ouverture de
la porte, par exemple)
compromettra la destruction
des germes.

Programme conseillé pour
une vaisselle très sale,
notamment pour poêles et
casseroles.

X — 11,0 0,80 30 ±

X X 12,0 1,05 165 ±

X X 13,0 1,50 115 ±

X X 14,0 1,55 155 ±

1)

1)

1)

1)

5019 496 01138

1

2. GUIDE DE CONSULTATION RAPIDE

Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre
“5. Ce qu’il convient de faire si ...”.

1. Allumez l’appareil

Le lave-vaisselle démarre automatiquement dès que l’on appuie une touche quelconque,
sauf . Si l’on n’appuie aucune touche dans les 30 secondes, l’appareil passe en
modalité d’économie d’énergie.

2. Réglez le type de
détergent

Selon le modèle d’appareil

3. Remplissez le
distributeur de
détergent

4. Contrôlez le niveau du liquide de rinçage

5. Régler le degré de
dureté de l’eau

6. Contrôlez le niveau
du sel régénérant

7. Chargez les paniers

8. Sélectionnez le
programme,
démarrez-le

9. Ouvrez le robinet
d’eau, fermez la porte

Cycle de lavage

10.Fin du programme

11.Ouvrez la porte

12.Fermez le robinet
d’eau, déchargez les
paniers

2

Introduire la vaisselle : attention, jet de
vapeur chaude ! Le voyant Départ
clignote, appuyez de nouveau la touche
Départ, fermez la porte, le programme
redémarre au point où il s’est arrêté
(même en cas de coupure de courant).

Modifier un programme
en cours :

- Appuyez sur la touche
Annulation/Arrêt.

- Fermez la porte.

- (Vidange d’eau pendant
60 secondes au plus).

- Ouvrez la porte.

- Sélectionnez à nouveau le
programme.

- Appuyez sur la touche DÉPART.

3. COMMENT UTILISER L’APPAREIL

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Remplissez le distributeur de détergent juste avant de commencer le lavage. Utiliser
des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le
fabricant. Suivez les conseils du fabricant en matière de sécurité !

Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur.
a. Poudre/gel/pastilles

Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1).
Pour les programmes sans prélavage :
Versez toute la quantité de détergent conseillée par le fabricant dans
le compartiment A.
Pour les programmes avec prélavage :
Versez les 2/3 de la quantité de détergent recommandée par le
fabricant dans le grand compartiment A et 1/3 dans le petit
compartiment B.
Déposez les pastilles de détergent dans le compartiment A, selon les
indications du fabricant.
Si vous sélectionnez la fonction “Demi-charge”, réduisez la quantité
de détergent de 1/3 environ.

b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.)

Déposez les pastilles de détergent “tout-en-un” dans le compartiment

A

, selon les indications du fabricant.
Fermez et appuyez à fond sur le couvercle des compartiments de
détergent après les avoir remplis.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée.
Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de
détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec
produits de rinçage ont tendance à produire une quantité excessive de mousse.

Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.

Compartiment

grand

A

To u c h e

exclusivement

1

Compartiment

petit

B

COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE

Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.

a. Comment contrôler le niveau du liquide de rinçage

Observez l’indicateur optique C situé dans le distributeur : foncé = la quantité de liquide de rinçage est suffisante,
clair = il est nécessaire d’effectuer le remplissage.
Pour les appareils dotés d’un indicateur électrique sur le

bandeau de commande, le voyant du liquide de rinçage
s’allume en fin de cycle s’il est nécessaire de réapprovisionner

en liquide de rinçage.

b. Comment remplir le distributeur de liquide de rinçage

Ouvrez le compartiment de liquide de rinçage en appuyant sur
la touche droite (touche 2) du distributeur.

Versez le liquide de rinçage à travers l’ouverture, jusqu’au
repère “max” (150 ml environ).

Refermez le couvercle.

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand
accidentellement, essuyez-le
serait susceptible d’entraver le bon fonctionnement de l’appareil.

c. Comment régler le dosage du liquide de rinçage :

La quantité de liquide de rinçage peut être adaptée au détergent utilisé. Plus le réglage est bas,
plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4).
Appuyez sur la touche 2 pour ouvrir le couvercle.
À l’aide d’une pièce de monnaie ou d’un objet similaire, faites tourner la flèche dans la position
souhaitée. Dès que vous avez modifié la quantité de liquide de rinçage, refermez le couvercle.

Si des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure
(1, 2 ou 3). La vaisselle n’est pas sèche : réglez le dosage sur un chiffre plus élevé (5 ou 6). La vaisselle en
plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

immédiatement

pour éviter une formation excessive de mousse qui

Indicateur

To u c h e

C

max

2

3
