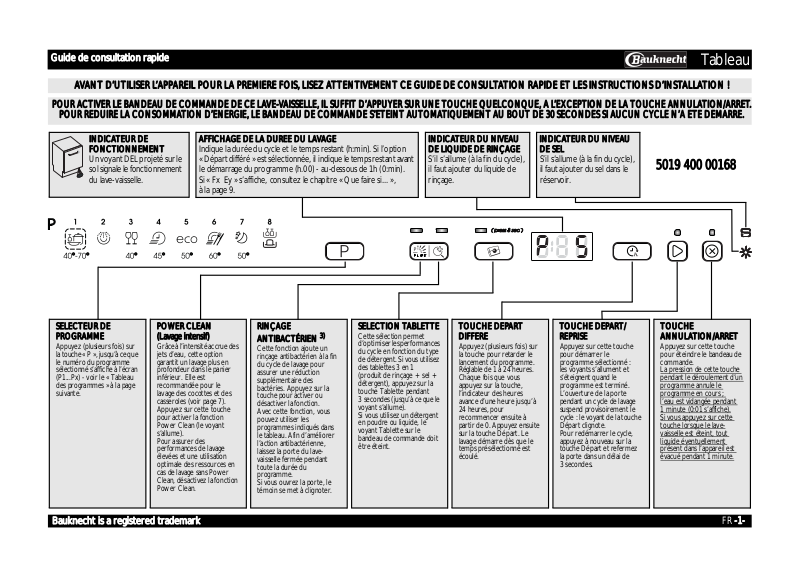

Whirlpool GSX 7977 Quick start guide

Guide de consultation rapide

Tableau

AVANT D’UTILISER L’APPAREIL POUR LA PREMIERE FOIS, LISEZ ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D’INSTALLATION !

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL SUFFIT D’APPUYER SUR UNE TOUCHE QUELCONQUE, A L’EXCEPTION DE LA TOUCHE ANNULATION/ARRET. POUR REDUIRE LA CONSOMMATION D’ENERGIE, LE BANDEAU DE COMMANDE S’ETEINT AUTOMATIQUEMENT AU BOUT DE 30 SECONDES SI AUCUN CYCLE N’A ETE DEMARRE.

INDICATEUR DE

AFFICHAGE DE LA DUREE DU LAVAGE

INDICATEUR DU NIVEAU

INDICATEUR DU NIVEAU

FONCTIONNEMENT

Indique la durée du cycle et le temps restant (h:min). Si l’option

DE LIQUIDE DE RINÇAGE

DE SEL

Un voyant DEL projeté sur le

« Départ différé » est sélectionnée, il indique le temps restant avant

S’il s’allume (à la fin du cycle),

S’il s’allume (à la fin du cycle),

5019 400 00168

sol signale le fonctionnement

le démarrage du programme (h.00) - au-dessous de 1h (0:min).

il faut ajouter du liquide de

il faut ajouter du sel dans le

du lave-vaisselle.

Si « Fx Ey » s’affiche, consultez le chapitre « Que faire si... »,

rinçage.

réservoir.

à la page 9.

SELECTEUR DE

PROGRAMME

Appuyez (plusieurs fois) sur la touche « P », jusqu’à ce que le numéro du programme sélectionné s’affiche à l’écran (P1...Px) - voir le « Tableau des programmes » à la page suivante.

POWER CLEAN (Lavage intensif)

Grâce à l’intensité accrue des jets d’eau, cette option garantit un lavage plus en profondeur dans le panier inférieur. Elle est recommandée pour le lavage des cocottes et des casseroles (voir page 7). Appuyez sur cette touche pour activer la fonction Power Clean (le voyant s’allume).

Pour assurer des performances de lavage élevées et une utilisation optimale des ressources en cas de lavage sans Power Clean, désactivez la fonction Power Clean.

RINÇAGE

ANTIBACTÉRIEN 3)

Cette fonction ajoute un rinçage antibactérien à la fin du cycle de lavage pour assurer une réduction supplémentaire des bactéries. Appuyez sur la touche pour activer ou désactiver la fonction. Avec cette fonction, vous pouvez utiliser les programmes indiqués dans le tableau. Afin d’améliorer l’action antibactérienne, laissez la porte du lavevaisselle fermée pendant toute la durée du programme.

Si vous ouvrez la porte, le témoin se met à clignoter.

SELECTION TABLETTE

Cette sélection permet d’optimiser les performances du cycle en fonction du type de détergent. Si vous utilisez des tablettes 3 en 1 (produit de rinçage + sel + détergent), appuyez sur la touche Tablette pendant

3 secondes (jusqu’à ce que le voyant s’allume).

Si vous utilisez un détergent en poudre ou liquide, le voyant Tablette sur le bandeau de commande doit être éteint.

TOUCHE DEPART DIFFERE

Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l’indicateur des heures avance d’une heure jusqu’à 24 heures, pour recommencer ensuite à partir de 0. Appuyez ensuite sur la touche Départ. Le lavage démarre dès que le temps présélectionné est écoulé.

TOUCHE DEPART/ REPRISE

Appuyez sur cette touche pour démarrer le programme sélectionné : les voyants s’allument et s’éteignent quand le programme est terminé. L’ouverture de la porte pendant un cycle de lavage suspend provisoirement le cycle : le voyant de la touche Départ clignote.

Pour redémarrer le cycle, appuyez à nouveau sur la touche Départ et refermez la porte dans un délai de

3 secondes.

TOUCHE ANNULATION/ARRET

Appuyez sur cette touche pour éteindre le bandeau de commande.

La pression de cette touche pendant le déroulement d’un programme annule le programme en cours ;

l’eau est vidangée pendant 1 minute (0:01 s’affiche). Si vous appuyez sur cette touche lorsque le lavevaisselle est éteint, tout liquide éventuellement présent dans l’appareil est évacué pendant 1 minute.

Bauknecht is a registered trademark

FR -1-

Guide de consultation rapide

Tableau

P1

P2

P3

P4

P5

P6

P7

P8

		Tableau des programmes					Consommation		Phase de
			Options		Détergent
Programmes				Conseils pour le chargement		Litres	kWh	Minutes 1)	Séchage
			disponibles
				Utilisez ce programme pour la vaisselle normalement sale avec des résidus d’aliments
Sensor Power			Départ différé	secs. Détermine le degré de saleté de la vaisselle et règle le programme en fonction
	40-70 °C		Power Clean	de celui-ci. Lorsque le programme est en train d’analyser le degré de saleté, l’écran	X	7-15	1,00-1,70	70-172	Complet
Clean Plus			Rinçage	affiche une animation et la durée du cycle est adaptée. Avec ce programme, l’option
			antibactérien	Power Clean est activée automatiquement. Pour la désactiver, appuyez sur la touche
				Power Clean sur le bandeau de commande.
Prélavage	à froid		Départ différé	Vaisselle qui sera lavée plus tard.	—	4,0	0,01	14-16	NON
Délicat	40 °C		Départ différé	Légèrement sale, pour verres et tasses.	X	10,5	0,85	105-114	Léger
Express	45 °C		Départ différé	Vaisselle légèrement sale, sans résidus d’aliments secs.	X	11,0	0,85	30-50	NON
			Départ différé	Vaisselle normalement sale.
Eco 2)	50 °C		Power Clean
				Le programme Standard est le plus efficace en termes de consommation d'énergie et	X	7,0	0,92	250	Complet
			Rinçage
			antibactérien	d'eau.
Normale	60 °C		Départ différé
			Rinçage	Vaisselle normalement sale.	X	11,0	1,30	80-95	Complet
			antibactérien
Night 39dBA	50 °C		Départ différé	Normalement sale, lavage délicat et silencieux grâce à la réduction de la pression du	X	10,0	1,20	290-299	Léger
				jet.
			Départ différé	Ce programme permet d’attribuer une intensité de lavage différente à chaque panier.
All in 1			Power Clean	Vous pouvez optimiser le chargement et obtenir un lavage optimal de différents types	X	11,0	1,50	155-170	Complet
			Rinçage	de vaisselle au cours d’un même cycle. Pour cela, placez les pièces délicates dans le
			antibactérien	panier supérieur et les poêles et casseroles dans le panier inférieur.

1)Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des écarts allant jusqu’à 20 minutes suite au calibrage automatique de l’appareil.

2)Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter (uniquement en anglais) l'adresse e-mail suivante : « [e-mail] ».

3)L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001. SYSTÈME DE RECYCLAGE DE L’EAU : ces programmes conservent l’eau dans un réservoir dédié.

UN CYCLE DE NETTOYAGE DU RÉSERVOIR (au moins 45 min.) est automatiquement réalisé tous les 30 cycles ou après chaque mise hors tension pour maintenir le produit dans d’excellentes conditions.

* Consommation électrique en : mode laissé sur marche : 0,70 W / mode arrêt : 0,40 W.

FR -2-

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

10 4 1 9

3 2

5

6

7

8

1- réservoir à sel

2- distributeur de liquide de rinçage

3- distributeur de détergent

4- paniers

5, 6, 7, 8- fonctions disponibles sur le bandeau de commande

9- filtres

10bras d’aspersion

La dureté de l’eau doit uniquement être réglée avant le premier lavage ou si son degré a changé.

La dureté de l’eau est réglée en usine sur « Semi-dure » (valeur 4).

Même si vous utilisez des tablettes contenant du sel, il sera nécessaire d’ajouter du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.

Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l’eau (voir description ci-dessous, au point 1 « Contrôle quotidien »).

-Appuyez simultanément sur les touches Sélection PROGRAMME et ANNULATION/ARRET et maintenez-les enfoncées pendant au moins 3 secondes.

-L’afficheur indique le réglage de la dureté de l’eau.

-Appuyez sur la touche Sélection PROGRAMME pour augmenter le réglage. La valeur est comprise entre 1 et 7 (quand la valeur 7 est atteinte, la pression suivante de la touche renvoie à la valeur 1).

-Patientez 30 secondes (le bandeau de commande s’éteint) ou appuyez sur la touche Départ/Reprise pour enregistrer la valeur.

1. Contactez votre compagnie de distribution d’eau pour connaître						2.	...saisissez cette valeur	Conseils pour l’utilisation du détergent
le degré de dureté de l’eau.							dans votre appareil
Degrés		Degrés		Degrés	Degré de dureté		La valeur saisie est	Gel ou poudre	Tablettes
allemands °dH		français °fH		anglais °eH	de l’eau		indiquée sur l’écran	(liquide de rinçage et sel)
0	- 5	0	- 9	0 - 6,3	Très douce		1
6 - 10		10	- 18	7 - 12,6	Douce		2
11	- 15	19	- 27	13,3 - 18,9	Moyennement		3
					douce			passez à l’étape 1
								(voir « Contrôle
16	- 21	28	- 37	19,6 - 25,9	Semi-dure		4		si l’eau est DURE,
								quotidien »)
									ajoutez davantage
22	- 28	38	- 50	26,6 - 35	Dure		5
									de sel
29	- 35	51	- 63	35,7 - 44,1	Très dure		6		(passez à l’étape 1
									« Contrôle
36	- 50	64	- 90	44,8 - 62,4	Extrêmement dure		7
									quotidien »)

Remplissage du réservoir à sel - Le sel dissout le tartre (inutile si le niveau de dureté de l’eau est réglé sur « Très douce » !)			Contrôle quotidien
1	Indicateur optique		Vissez le bouchon.
	(selon le modèle).		Eliminez les résidus
	Dévissez le		de sel autour du
	bouchon.		bouchon. Certains
			réservoirs à sel ont
			un indicateur de
			niveau intégré dans
			le bouchon
			(voir la méthode
			de contrôle ci-
	Remplissez le réservoir à sel d’eau avant	Ajoutez du sel (n’ajoutez jamais de	dessous).
	la première utilisation uniquement.	détergent !) 0,8 kg min. / 1 kg max.

Une fois que le sel régénérant a été ajouté, lancez immédiatement un programme de lavage (le programme de « Prélavage » seul ne suffit pas).

La solution saline ou les grains de sel résiduels peuvent engendrer une corrosion marquée et endommager irréversiblement les composants en acier inoxydable. La garantie ne couvre pas les dommages imputables à une situation de ce type.

		(selon le modèle)
	L’indicateur du niveau de sel régénérant peut ne Indicateur du niveau de sel sur le bandeau de commande		Indicateur du niveau de sel sur le bouchon du réservoir
	s’éteindre qu’au bout de plusieurs cycles de	Le voyant s’allume lorsqu’il est nécessaire de
	lavage. Si la dureté de l’eau est égale à 1		vert : OK.	clair : AJOUTER
		REMPLIR LE RESERVOIR A SEL.
	(Très douce), n’utilisez pas de sel régénérant.

FR -3-

Ajout de liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

2	Indicateur
	optique
	Au besoin,
	ouvrez le
	couvercle B	Faites l’appoint
	(en appuyantsur	de liquide de
	le bouton	rinçage jusqu’au
	correspondant).	repère max.
		~150 ml.

La quantité de liquide de rinçage peut

être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d’usine : position 4). Appuyez sur le bouton pour ouvrir le couvercle B. A l’aide d’une pièce de monnaie ou d’un objet similaire, faites tourner la flèche dans la position souhaitée. Une fois le réglage de la quantité de liquide de rinçage modifié, refermez le couvercle.

Observez l’indicateur de niveau du liquide de rinçage dans le distributeur.

(selon le modèle)

Indicateur du niveau de liquide de rinçage sur le bandeau de commande

Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER DU LIQUIDE DE RINÇAGE.

Indicateur du niveau de liquide de rinçage sur le distributeur

foncé : OK. clair : AJOUTER

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement tout épanchement accidentel de liquide. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.

Des traînées sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1 à 3). La vaisselle n’est pas complètement sèche : réglez le dosage sur une position supérieure (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une quantité de liquide de rinçage supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, des résidus de détergent peuvent rester sur la vaisselle (au besoin, utilisez des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Ajout de détergent - Utilisez uniquement un détergent spécial lave-vaisselle et conformez-vous aux instructions du fabricant	Utilisation quotidienne

3		Ouvrir le couvercle A
	(appuyez sur le bouton prévu à cet effet).

Introduisez le détergent : Tablette / poudre / liquide dans le compartiment le plus grand. Consultez les recommandations du fabricant de détergent sur l’emballage du détergent.

Remplissez le distributeur de détergent juste avant de commencer le lavage.

Utilisez une seule tablette par cycle ; placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ; cependant, ajoutez du sel avec les tablettes 2 en 1.

Certains types de tablettes ne se dissolvent pas complètement pendant les programmes de lavage courts (Glass, Express, Lavage main) ; le fait de placer la tablette au fond de la cuve peut permettre de favoriser la dissolution et le lavage.

Fermez le couvercle en appuyant sur les nervures prévues à cet effet.
