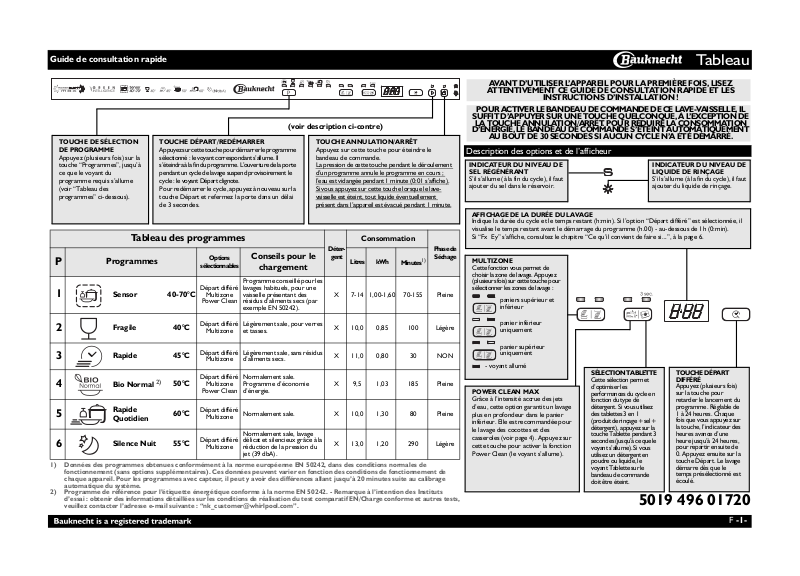

Whirlpool GSX 5963 Quick start guide

TOUCHE DE SÉLECTION
DE PROGRAMME

Appuyez (plusieurs fois) sur la
touche “Programmes”, jusqu’à
ce que le voyant du
programme requis s’allume
(voir “Tableau des
programmes” ci-dessous).

(voir description ci-contre)

TOUCHE DÉPART/REDÉMARRER

Appuyez sur cette touche pour démarrer le programme
sélectionné : le voyant correspondant s’allume. Il
s’éteindra à la fin du programme. L’ouverture de la porte
pendant un cycle de lavage suspend provisoirement le
cycle : le voyant Départ clignote.
Pour redémarrer le cycle, appuyez à nouveau sur la
touche Départ et refermez la porte dans un délai
de 3 secondes.

TOUCHE ANNULATION/ARRÊT

Appuyez sur cette touche pour éteindre le
bandeau de commande.
La pression de cette touche pendant le déroulement
d’un programme annule le programme en cours ;
l’eau est vidangée pendant 1 minute (0:01 s’affiche).
Si vous appuyez sur cette touche lorsque le lave­vaisselle est éteint, tout liquide éventuellement
présent dans l’appareil est évacué pendant 1 minute.

1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de
fonctionnement (sans options supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de
chaque appareil. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage
automatique du système.

2) Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des Instituts
d’essai : obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests,
veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

Tableau des programmes

Déter-

gent

Consommation

Phase de
Séchage

P

Programmes

Options

sélectionnables

Conseils pour le

chargement

Litres kWh

Minutes

1)

1

Sensor 40-70°C

Départ différé

Multizone

Power Clean

Programme conseillé pour les
lavages habituels, pour une
vaisselle présentant des
résidus d’aliments secs (par
exemple EN 50242).

X 7-14 1,00-1,60 70-155 Pleine

2

Fragile 40°C

Départ différé

Multizone

Légèrement sale, pour verres
et tasses.

X 10,0 0,85 100 Légère

3

Rapide 45°C

Départ différé

Multizone

Légèrement sale, sans résidus
d’aliments secs.

X 11,0 0,80 30 NON

4

Bio Normal

2)

50°C

Départ différé

Multizone

Power Clean

Normalement sale.
Programme d’économie
d’énergie.

X 9,5 1,03 185 Pleine

5

Rapide
Quotidien

60°C

Départ différé

Multizone

Normalement sale. X 10,0 1,30 80 Pleine

6

Silence Nuit 55°C

Départ différé

Multizone

Normalement sale, lavage
délicat et silencieux grâce à la
réduction de la pression du
jet (39 dbA).

X 13,0 1,20 290 Légère

5019 496 01720

Description des options et de l’afficheur

MULTIZONE

Cette fonction vous permet de
choisir la zone de lavage. Appuyez
(plusieurs fois) sur cette touche pour
sélectionner les zones de lavage :

paniers supérieur et
inférieur

panier inférieur
uniquement

panier supérieur
uniquement

- voyant allumé

SÉLECTION TABLETTE

Cette sélection permet
d’optimiser les
performances du cycle en
fonction du type de
détergent. Si vous utilisez
des tablettes 3 en 1
(produit de rinçage + sel +
détergent), appuyez sur la
touche Tablette pendant 3
secondes (jusqu’à ce que le
voyant s’allume). Si vous
utilisez un détergent en
poudre ou liquide, le
voyant Tablette sur le
bandeau de commande
doit être éteint.

TOUCHE DÉPART
DIFFÉRÉ

Appuyez (plusieurs fois)
sur la touche pour
retarder le lancement du
programme. Réglable de
1 à 24 heures. Chaque
fois que vous appuyez sur
la touche, l’indicateur des
heures avance d’une
heure jusqu’à 24 heures,
pour repartir ensuite de

0. Appuyez ensuite sur la
touche Départ. Le lavage
démarre dès que le
temps présélectionné est
écoulé.

POWER CLEAN MAX

Grâce à l’intensité accrue des jets
d’eau, cette option garantit un lavage
plus en profondeur dans le panier
inférieur. Elle est recommandée pour
le lavage des cocottes et des
casseroles (voir page 4). Appuyez sur
cette touche pour activer la fonction
Power Clean (le voyant s’allume).

INDICATEUR DU NIVEAU DE
SEL RÉGÉNÉRANT

S’il s’allume (à la fin du cycle), il faut
ajouter du sel dans le réservoir.

INDICATEUR DU NIVEAU DE
LIQUIDE DE RINÇAGE

S’il s’allume (à la fin du cycle), il faut
ajouter du liquide de rinçage.

AFFICHAGE DE LA DURÉE DU LAVAGE

Indique la durée du cycle et le temps restant (h:min). Si l’option “Départ différé” est sélectionnée, il
visualise le temps restant avant le démarrage du programme (h.00) - au-dessous de 1h (0:min).
Si “Fx Ey” s’affiche, consultez le chapitre “Ce qu’il convient de faire si...”, à la page 6.

AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ

ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES

INSTRUCTIONS D’INSTALLATION !

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL

SUFFIT D’APPUYER SUR UNE TOUCHE QUELCONQUE, À L’EXCEPTION DE

LA TOUCHE ANNULATION/ARRÊT. POUR RÉDUIRE LA CONSOMMATION

D’ÉNERGIE, LE BANDEAU DE COMMANDE S’ÉTEINT AUTOMATIQUEMENT

AU BOUT DE 30 SECONDES SI AUCUN CYCLE N’A ÉTÉ DÉMARRÉ.

Guide de consultation rapide

Ta bl ea u

F -1-

1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5,6,7,8- fonctions disponibles sur le
bandeau de commandes
9- filtres
10- bras d’aspersion

La dureté de l’eau doit uniquement
être réglée avant le premier lavage

ou si son degré a changé

1

Indicateur
optique (selon
le modèle).
Dévissez le
bouchon.

Remplissez le réservoir à sel d’eau lors

de la première utilisation uniquement.

(selon le modèle d’appareil)

L’indicateur de niveau du sel régénérant ne
s’éteindra qu’au bout de plusieurs cycles de
lavage. Si la dureté de l’eau est égale à 1
(douce), n’utilisez pas de sel régénérant.

Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir

Le voyant sur le bandeau de commande
s’allume lorsqu’il est nécessaire de
REMPLIR LE RÉSERVOIR À SEL.

vert : OK.

clair : AJOUTEZ

DU SEL

Contrôle quotidien

Remplissez le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce”!)

- Appuyez simultanément sur les touches Programmes et ANNULATION/Arrêt pendant au moins 3 secondes.

- L’afficheur montre le réglage de la dureté de l’eau.

-Appuyez sur la touche Programmes pour augmenter le réglage. La valeur est comprise entre 1 et 7 (quand la valeur 7 est
atteinte, la pression suivante de la touche renvoie à la valeur 1).

- Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche Départ/Redémarrer pour enregistrer la valeur.

Ajoutez du sel (n’ajoutez jamais de

détergent !) 0,8 kg min./1 kg max.

Vissez le bouchon.
Éliminez les
résidus de sel
autour du
bouchon. Certains
réservoirs à sel
ont un indicateur
de niveau intégré
dans le bouchon
(voir comment
contrôler ci­dessous).

Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l’eau

(voir description ci-dessous, au point 1 “Contrôle quotidien”).

1. Contactez votre Compagnie de distribution de l’eau pour connaître le degré
de dureté de l’eau.

2. Entrez cette valeur

dans votre machine

Suggestions pour l’utilisation du détergent

Degrés

allemands °dH

Degrés

français °fH

Degrés

anglais °eH

Degré de

dureté de l’eau

La valeur réglée est

visualisée à l’écran

Gel ou poudre

(liquide de rinçage

et sel)

Tab l et t es

0 - 5 0 - 9 0 - 6,3 Douce 1

passez à l’étape 1

(voir “Contrôle

quotidien”)

6 - 10 10 - 18 7 - 12,6 Moyenne 2
11 - 15 19 - 27 13,3 - 18,9 Moyenne 3
16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4

si l’eau est DURE,

il faut utiliser

davantage de sel

(passez à l’étape 1,

“Contrôle quotidien”)

22 - 28 38 - 50 26,6 - 35 Dure 5
29 - 35 51 - 63 35,7 - 44,1 Trè s d u re 6
36 - 50 64 - 90 44,8 - 62,4 Extrêmement dure 7

La dureté de l’eau est réglée
en usine sur “Semi-dure”
(valeur 4).

Même si vous utilisez des
tablettes contenant du sel, il
sera nécessaire d’ajouter du
sel régénérant, car le pouvoir
d’adoucissement de ces
détergents est insuffisant en
présence d’eau
particulièrement dure.

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

F -2-

3

Observez l’indicateur de niveau du liquide de
rinçage dans le distributeur.

(selon le modèle d’appareil)

Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER
DU LIQUIDE DE RINÇAGE

foncé : OK.

clair : AJOUTEZ DU LIQUIDE DE
RINÇAGE

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais
fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6).
La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent
sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Usage quotidien

Ajout de détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

Ouvrez le couvercle A

(appuyez sur le bouton

correspondant).

Remplissez le
distributeur de
détergent juste avant
de commencer le
lavage.

Fermez le couvercle

en appuyant sur les nervures

prévues à cet effet.

Introduisez le détergent : tablette / liquide / poudre

dans le compartiment le plus grand

Utilisez une seule tablette par cycle ;
placez-la dans le distributeur de
détergent.

Tous les types de tablettes peuvent
être utilisés ; cependant, pour les
tablettes 2 en 1, il FAUT ajouter du sel.

Au besoin,
ouvrez le
couvercle B
(en appuyant
sur le bouton
correspondant).

Versez le liquide
de rinçage
jusqu’au repère
maxi ~150 ml

La quantité de liquide de rinçage
peut être adaptée au détergent
utilisé. Plus le réglage est bas,
plus la quantité de liquide de
rinçage utilisée sera faible
(réglage d’usine : position 4).
Appuyez sur la touche pour
ouvrir le couvercle B. À l’aide
d’une pièce de monnaie ou de
tout objet similaire, faites
tourner la flèche dans la position
souhaitée. Dès que vous avez
modifié la quantité de liquide de
rinçage, refermez le couvercle.

Indicateur
optique

2

Ajout de liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

F -3-
