Avant d'utiliser le lave-vaisselle, lisez attentivement les instructions de montage et d'entretien !
F GSX 5520

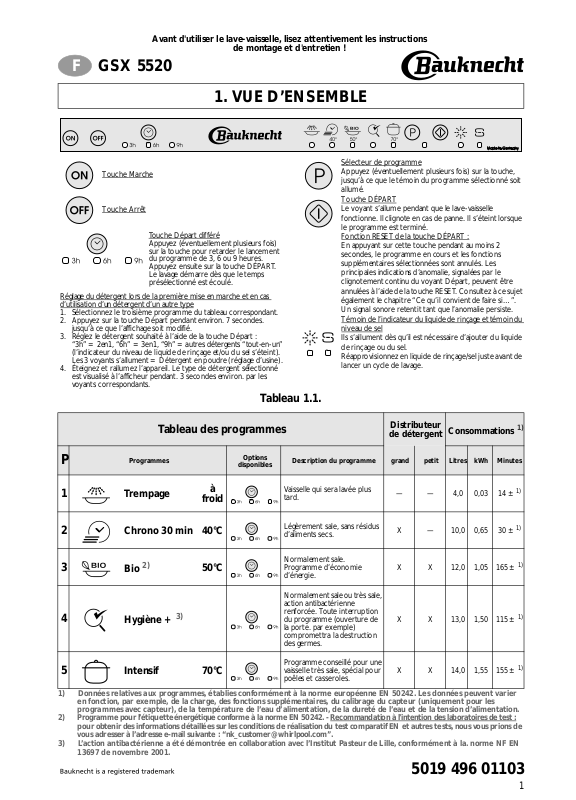

1. VUE D’ENSEMBLE
Touche Marche
Touche Arrêt
Touche Départ différé
Appuyez (éventuellement plusieurs fois) sur la touche pour retarder le lancement du programme de 3, 6 ou 9 heures.
Appuyez ensuite sur la touche DÉPART. Le lavage démarre dès que le temps présélectionné est écoulé.
Réglage du détergent lors de la première mise en marche et en cas d’utilisation d’un détergent d’un autre type
1.Sélectionnez le troisième programme du tableau correspondant.
2.Appuyez sur la touche Départ pendant environ. 7 secondes. jusqu’à ce que l’affichage soit modifié.
3.Réglez le détergent souhaité à l’aide de la touche Départ :
“3h” = 2en1, “6h” = 3en1, “9h” = autres détergents “tout-en-un” (l’indicateur du niveau de liquide de rinçage et/ou du sel s’éteint). Les 3 voyants s’allument = Détergent en poudre (réglage d’usine).
4.Éteignez et rallumez l’appareil. Le type de détergent sélectionné est visualisé à l’afficheur pendant. 3 secondes environ. par les voyants correspondants.
Sélecteur de programme
Appuyez (éventuellement plusieurs fois) sur la touche, jusqu’à ce que le témoin du programme sélectionné soit allumé.
Touche DÉPART
Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de panne. Il s’éteint lorsque le programme est terminé.
Fonction RESET de la touche DÉPART :
En appuyant sur cette touche pendant au moins 2 secondes, le programme en cours et les fonctions supplémentaires sélectionnées sont annulés. Les principales indications d’anomalie, signalées par le clignotement continu du voyant Départ, peuvent être annulées à l’aide de la touche RESET. Consultez à ce sujet également le chapitre “Ce qu’il convient de faire si…”. Un signal sonore retentit tant que l’anomalie persiste. Témoin de l’indicateur du liquide de rinçage et témoin du niveau de sel
Ils s’allument dès qu’il est nécessaire d’ajouter du liquide de rinçage ou du sel.
Réapprovisionnez en liquide de rinçage/sel juste avant de lancer un cycle de lavage.
Tableau 1.1.
|
|
Tableau des programmes |
Distributeur |
Consommations 1) |
||||||
|
|
|
|
|
|
de détergent |
|
|
|
|
P |
|
Programmes |
|
Options |
Description du programme |
grand |
petit |
Litres |
kWh |
Minutes |
|
|
disponibles |
||||||||
|
|
|
|
|
|
|
|
|
|
|
1 |
|
Trempage |
à |
|
Vaisselle qui sera lavée plus |
— |
— |
4,0 |
0,03 |
14 ± 1) |
|
|
|
froid |
|
tard. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
Chrono 30 min |
40°C |
|
Légèrement sale, sans résidus |
X |
— |
10,0 |
0,65 |
30 ± 1) |
|
|
|
|
|
d’aliments secs. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
Bio 2) |
50°C |
|
Normalement sale. |
X |
X |
12,0 |
1,05 |
165 ± 1) |
|
|
Programme d’économie |
||||||||
|
|
|||||||||
|
|
|
|
|
d’énergie. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Normalement sale ou très sale, |
|
|
|
|
|
|
|
|
|
|
action antibactérienne |
|
|
|
|
|
4 |
|
Hygiène + 3) |
|
|
renforcée. Toute interruption |
X |
X |
13,0 |
1,50 |
115 ± 1) |
|
|
|
du programme (ouverture de |
|||||||
|
|
|
|
|
la porte. par exemple) |
|
|
|
|
|
|
|
|
|
|
compromettra la destruction |
|
|
|
|
|
|
|
|
|
|
des germes. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
Intensif |
70°C |
|
Programme conseillé pour une |
|
|
|
|
155 ± 1) |
|
|
vaisselle très sale, spécial pour |
X |
X |
14,0 |
1,55 |
||||
|
|
|
|
|
poêles et casseroles. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les données peuvent varier en fonction, par exemple, de la charge, des fonctions supplémentaires, du calibrage du capteur (uniquement pour les programmes avec capteur), de la température de l’eau d’alimentation, de la dureté de l’eau et de la tension d’alimentation.
2)Programme pour l’étiquette énergétique conforme à la norme EN 50242. - Recommandation à l’intention des laboratoires de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN et autres tests, nous vous prions de vous adresser à l’adresse e-mail suivante : “nk_customer@whirlpool.com”.
3)L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la. norme NF EN 13697 de novembre 2001.
5019 496 01103
1
2. GUIDE DE CONSULTATION RAPIDE
Vous trouverez de plus amples informations dans les pages suivantes. Consultez également le chapitre “5. Ce qu’il convient de faire en cas de...”.
1.Allumez l’appareil
2.Sélectionnez le programme
3.Réglez le type de détergent
4.Versez le détergent
Ouvrez la porte du lave-vaisselle.
Appuyez sur la touche Marche.
Appuyez sur la touche correspondante |
ou jusqu’à ce que le programme |
sélectionné s’affiche. Le cas échéant, sélectionnez d’éventuelles fonctions supplémentaires.
Selon le modèle de lave-vaisselle, il se peut que le type de détergent soit réglé de façon différente. La procédure à suivre pour réaliser ce réglage est décrite au chapitre “1. Vue d’ensemble”.
4a. Poudre/gel/pastilles
Versez le détergent dans les compartiments du A B C distributeur en fonction du programme sélectionné.
Grand compartiment A à chaque cycle de lavage, et petit compartiment B pour les programmes avec
prélavage (voir le tableau 1.1.).
4b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.) Versez le détergent dans le compartiment A selon les instructions du fabricant.
5.Contrôlez le niveau du liquide de rinçage
6.Contrôlez le niveau du sel régénérant
7. Chargez les paniers
Indicateur optique dans le doseur C
foncé |
|
quantité suffisante, |
clair |
|
remplir (env. 150 ml). |
Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du liquide de rinçage. Ce voyant n’est pas présent sur tous les modèles.
Selon le modèle :
Verre-regard dans le couvercle du réservoir de sel situé dans le fond de l’appareil.
orange |
|
si la quantité de sel est suffisante, |
clair |
|
s’il est nécessaire d’ajouter du sel. |
Le voyant correspondant sur le bandeau de commande s’allume lorsqu’il faut ajouter du sel régénérant. Après avoir ajouté le sel, le voyant ne s’éteindra qu’au bout de plusieurs cycles de lavage !
Vérifiez que les bras d’aspersion tournent librement et qu’ils ne sont pas bloqués par de la vaisselle ou des couverts. Les instructions relatives au chargement sont rapportées au chapitre 3 “Comment utiliser l’appareil”, au paragraphe “Comment charger les paniers”.
8.Mettez l’appareil en marche
9.Fermez la porte et ouvrez le robinet d’eau
Cycle du programme
Appuyez sur la touche DÉPART.
L’appareil se met en marche à la fermeture de la porte.
En cas de panne de courant ou si l’appareil s’éteint avant la fin du cycle, le programme reprendra là où il a été interrompu. Soyez prudent en ouvrant la porte, car de la vapeur s’échappe de la cuve !
Pour modifier un programme en cours :
-Maintenez la touche DÉPART enfoncée pendant 2 secondes, jusqu’à ce que le voyant DÉPART soit éteint.
-Fermez la porte.
-(Vidange d’eau pendant 60 secondes au plus).
-Ouvrez la porte.
-Sélectionnez à nouveau le programme.
-Appuyez sur la touche DÉPART.
10.Fin du programme
11.Ouvrez la porte, éteignez l’appareil
12.Fermez le robinet, déchargez les paniers
Une fois le programme terminé, la machine émet un signal sonore. Le voyant de la touche DÉPART s’éteint.
Appuyez sur la touche ARRÊT. Tous les voyants s’éteignent.
Déchargez le lave-vaisselle en commençant par le panier inférieur, de façon à éviter que des gouttes d’eau éventuellement présentes sur la vaisselle du panier supérieur ne tombent sur les pièces rangées dans le panier inférieur.
2
3. COMMENT UTILISER L’APPAREIL
SÉLECTION D’UN PROGRAMME
Appuyez sur la touche ou jusqu’à ce que le programme sélectionné s’affiche. La machine doit être mise sous tension. Si nécessaire, sélectionnez les fonctions supplémentaires (si disponibles). Le voyant correspondant s’allume. Le programme correct et les fonctions pouvant être sélectionnées sont indiqués dans le tableau 1.1 de la page 1.
Les durées des programmes se réfèrent à des conditions normales de fonctionnement et peuvent diverger des durées effectives. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.
COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT
Remplissez le distributeur juste avant de commencer le lavage. Utiliser exclusivement des détergents spéciaux pour lave-vaisselle. Veillez en outre à respecter le dosage spécifié par le fabricant. Suivez les conseils du fabricant en matière de sécurité !
Ouvrez les compartiments de détergent en appuyant sur la touche gauche (touche 1) du distributeur. a. Poudre/gel/pastilles
Versez le détergent dans les compartiments du distributeur en fonction du programme sélectionné (tableau 1.1). |
|||
Pour les programmes sans prélavage : |
|
|
|
versez toute la quantité de détergent conseillée par le fabricant |
|
|
|
dans le compartiment A. |
|
|
|
Pour les programmes avec prélavage : |
|
|
|
versez les 2/3 de la quantité de détergent recommandée par le |
|
|
|
fabricant dans le grand compartiment A et 1/3 dans le petit |
|
|
|
compartiment B. |
|
|
|
Déposez les pastilles de détergent dans le compartiment A, selon |
|
|
|
les indications du fabricant. |
|
|
|
Si vous sélectionnez la fonction “Demi-charge”, réduisez la |
|
|
|
quantité de détergent de 1/3 environ. |
|
|
|
b. Détergent “tout-en-un” (2 en 1/3 en 1/... etc.) |
Compartiment |
|
Compartiment |
Les détergents “tout-en-un” doivent être placés dans le |
Touche 1 |
||
compartiment A, selon les indications du fabricant. |
grand A |
|
petit B |
|
|
|
Fermez et appuyez à fond sur le couvercle des compartiments de détergent après les avoir remplis.
Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.
Nous déclinons toute responsabilité en cas de réclamation suite à l’utilisation de ces produits.
COMMENT CONTRÔLER/REMPLIR/RÉGLER LE PRODUIT DE RINÇAGE
Le produit de rinçage est superflu si vous utilisez des détergents “tout-en-un”.
a. Comment contrôler le niveau du liquide de rinçage
Observez l’indicateur optique C situé dans le distributeur de liquide de rinçage : foncé = la quantité de liquide de rinçage est suffisante, clair = il est nécessaire d’effectuer le remplissage.
Pour les appareils dotés d’un indicateur électrique sur le bandeau de commande, le voyant du liquide de rinçage
s’allume en rouge dès qu’il est nécessaire d’ajouter du liquide de rinçage.
b. Comment remplir le distributeur de liquide de rinçage Ouvrez le compartiment du liquide de rinçage en appuyant sur la touche droite (touche 2) du distributeur.
Versez le liquide de rinçage à travers l’ouverture, jusqu’au repère “max” (150 ml env.).
Refermez le couvercle.
IndicateurC
Maximum
Touche 2
Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Si du liquide de rinçage se répand accidentellement, essuyez-le immédiatement pour éviter une formation excessive de mousse qui serait susceptible d’entraver le bon fonctionnement de l’appareil.
3
