F
GSX 4778
Touches Départ différé
Il est possible de présélectionner le démarrage du
programme de 1 à 24 heures d’avance.
Appuyez ensuite sur la touche Départ.
Le lavage commence après le temps présélectionné.
Affichage de la durée de lavage et indication d es pannes
Il indique le temps restant avant le début du programme en
heures. Il s’éteint après le début du programme.
À l’approche de la fin du programme, l’afficheur indique le
temps restant en minutes au cours du cycle de séchage.
“F1-F5”, “F7-F9”
“F6
Programmes
Symboles et
Températures
Fonctions supplémentaires
” Ouvrez le robinet d’eau.
Indications pour le service Après-Vente.

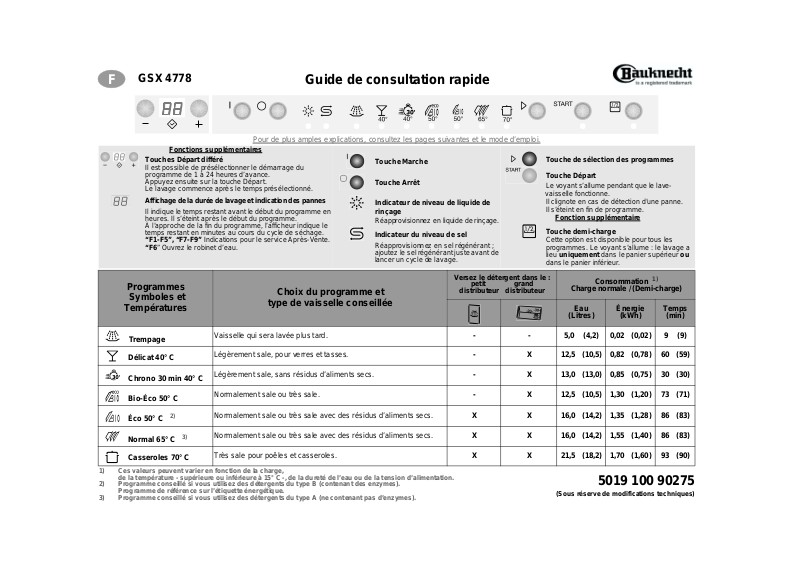

Guide de consultation rapide
Pour de plus amples explications, consultez les pages suivantes et le mode d’emplo i.
Touche Marche
Touche Arrêt
Indicateur de niveau de liquide de
rinçage
Réapprovisionnez en liquide de rinçage.
Indicateur du niveau de sel
Réapprovisionnez en sel régénérant ;
ajoutez le sel régénérant juste avant de
lancer un cycle de lavage.
Versez le détergent dans le :
petit grand
Choix du programme et
type de vaisselle conseillée
distributeur distributeur
Touche de sélection des programmes
Touche Départ
Le voyant s’allume pendant que le lavevaisselle fonctionne.
Il clignote en cas de détection d’une panne.
Il s’éteint en fin de programme.
Fonction supplémentaire
Touche demi-charge
Cette option est disponible pour tous les
programmes. Le voyant s’allume : le lavage a
lieu
uniquement
dans le panier inférieur.
dans le panier supérieur ou
Consommation
1)
Charge normale / (Demi-charge)
Eau
(Litres)
Énergie
(kWh)
Temps
(min)
Trempage
Délicat 40° C
Chrono 30 min 40° C
Bio-Éco 50° C
Éco 50° C
Normal 65° C
Casseroles 70° C
1) Ces valeurs peuvent varier en fonction de la charge,
de la température - supérieure ou inférieure à 15° C -, de la dureté de l’eau ou de la tension d’alimentation.
2) Programme conseillé si vous utilisez des dét ergents du type B (conte na nt des enz ym es ).
Programme de référence sur l’étiquette énergétique.
3) Programme conseillé si vous utilisez des dét erge nts du type A (ne cont ena nt pas d’enzymes).
2)
3)
Vaisselle qui sera lavée plus tard.
Légèrement sale, pour verres et tasses.
Légèrement sale, sans résidus d’aliments secs.
Normalement sale ou très sale.
Normalement sale ou très sale avec des résidus d’aliments sec s.
Normalement sale ou très sale avec des résidus d’aliments sec s.
Très sale pour poêles et casseroles.
- - 5,0 (4,2) 0,02 (0,02) 9(9)
- X 12,5 (10,5) 0,82 (0,78) 60 (59)
- X 13,0 (13,0) 0,85 (0,75) 30 (30)
- X 12,5 (10,5) 1,30 (1,20) 73 (71)
X X 16,0 (14,2) 1,35 (1,28) 86 (83)
X X 16,0 (14,2) 1,55 (1,40) 86 (83)
X X 21,5 (18,2) 1,70 (1,60) 93 (90)
5019 100 90275
(Sous réserve de modifications techniques)
Page 2
B
A
C
C
Comment utiliser le lave-vaisselle
1. Après avoir chargé la vaisselle, ouvrez
le robinet d’eau et ouvrez la porte du
lave-vaisselle.
2. Mettez le lave-vaisselle en marche en
appuyant sur la touche Marche.
voyants des programmes s’allume.
3. Appuyez sur le bouton sélecteur de
programme jusqu’à ce que le voyant
correspondant s’allume. Si nécessaire,
sélectionnez les fonctions
supplémentaires (si disponibles).
4. Appuyez sur la touche Départ pour
démarrer le programme.
correspondant s’allume.
plus possible de modifier les données
mémorisées en appuyant sur la touche
des programmes.
Remarque :
touche Départ, le lave-vaisselle
mémorise le dernier programme
sélectionné. Ces données seront
maintenues en mémoire même après
une coupure de courant.
Pour modifier le programme
sélectionné, ouvrez la porte
(attention au nuage de vapeur!)
maintenez la touche “DÉPART”
enfoncée (5 secondes env.)
ce que le voyant correspondant
s’éteigne.
programme et appuyez de nouveau
sur la touche Départ.
Remarque :
cours de programme, il redémarrera là où
le cycle a été interrompu lorsque vous le
remettrez en marche.
5. Pour indiquer la fin du programme, un
signal sonore retentit 4 fois, le voyant
de la touche Départ s’éteint et
voyant Fin (End) (si présent)
s’allume
après avoir appuyé sur la
Sélectionnez le nouveau
si vous arrêtez l’appareil en
Lorsque le lave-vaisselle
fonctionne, n’ouvrez la porte que si
cela s’avère absolument
nécessaire et soyez très prudent.
Attention au nuage de vapeur.
(30 min. env.)
Un des
Le voyant
Il ne sera
,
jusqu’à
le
.
6. Ouvrez la porte après avoir attendu la
fin du programme (attention au nuage
de vapeur) et éteignez le lave-vaisselle
en appuyant sur la touche ARRÊT.
Tous les voyants s’éteignent.
7. Déchargez le lave-vaisselle en
commençant par le panier inférieur.
Fermez le robinet.
Panier supérieur
Demi-charge :
Si vous avez choisi de ne charger
panier supérieur, retirez le panier à
couverts du panier inférieur et installez-le
dans le panier supérieur.
que
le
Réglage de la hauteur du panier :
(Le lave-vaisselle est livré avec le panier
supérieur en position haute).
Vous pouvez régler en hauteur le panier
même s’il est chargé.
Paniers supérieur et inférieur
• Pour le faire descendre : tirez les
poignées latérales vers l’extérieur puis
abaissez lentement le panier.
• Pour le monter : tirez les
latérales vers le haut jusqu’à ce que le
panier s’emboîte (vous devez entendre
un déclic).
• Le panier doit être au même niveau
des deux côtés.
Supports de la vaisselle :
• Posi ti on ho rizontale :
tasses et verres à pied.
•
Position verticale : assiettes.

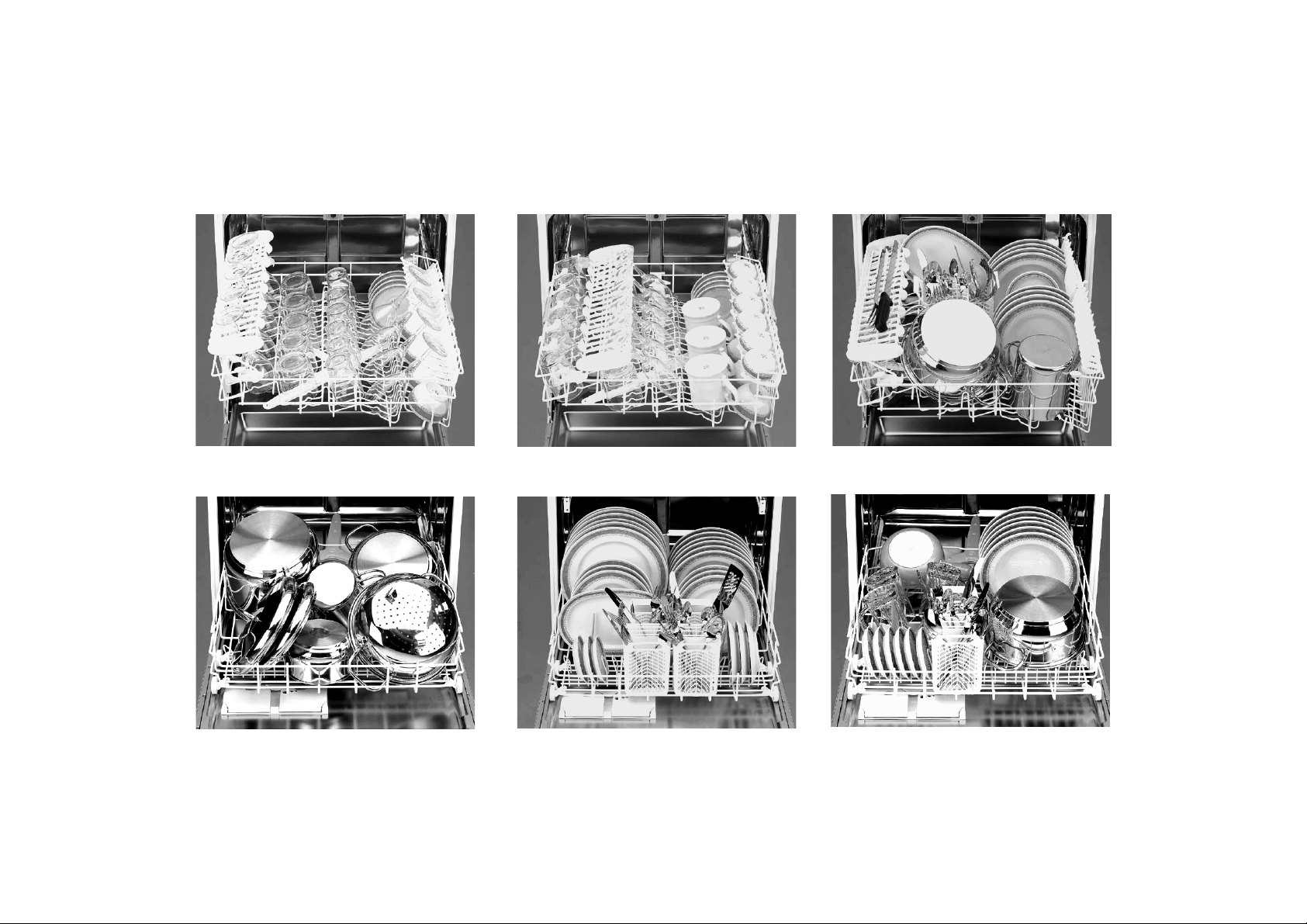

Support Multi-rangement :
•À utiliser, par exemple, pour les
couverts de service longs
couteaux avec la lame tournée
vers le bas),
• Peut être utilisé sur trois positions
différentes (voir également les
“Instructions pour le chargement de
la vaisselle” page 4).
1. Posé contre le bord gauche du panier.
2. Renversé vers le milieu du panier.
3. Renversé vers la gauche.
les tasses et les verres.
Stabilisateur de verres :
poignées
deux
(placez les
deux
Panier inférieur
Demi-charge :
Si vous avez choisi de ne charger
le panier inférieur : plus gran de force de
lavage surtout pour les assiettes et les
casseroles.
Supports assiettes :
• Peuvent être abaissés pour laisser
plus d’espace (A).
• Amovibles pour laisser plus
d’espace (B). Pour les dégager :
tirez la poignée vers le haut.
B
A
Panier à couverts :
Pour gagner de la place, vous pouvez
retirer le panier à couverts (C).
que
Lisez attentivement les notices d’emploi.
Page 3
Conseils et suggestions
• Chargez la vaisselle de façon à ce que
les différentes pièces ne se touchent
pas. Rangez les grosses pièces dans
le panier inférieur et les plus petites
dans le panier supérieur.
• Chargez les tasses en les inclinant
légèrement de manière à ce que l’eau
puisse s’écouler.
• De manière générale, chargez les
couverts avec le manche tourné vers le
bas, mais assurez-vous que les
couverts qui pourraient vous blesser
ont les manches tournés vers le haut.
• Vérifiez que le jet d’eau atteint toute la
vaisselle et que les bras d’aspersion
tournent librement.
Important
• Ajoutez le détergent et contrôlez le
niveau de sel et de liquide de rinçage.
• Ne lavez pas au lave-vaisselle des
objets dont le matériau n’est pas
approprié, tel que le bois, l’aluminium,
le plastique, l’étain, la vaisselle
décorée (non émaillée), les couverts
en argent.
• N’introduisez pas de graisse liquide
dans le lave-vaisselle (par exemple,
résidus de friture) ou cire de bougies.
• En cas de détection de panne ou de
modification d’un programme déjà
démarré, maintenez la touche “DÉPART”
appuyée (5 secondes env.) jusqu’à ce
que le voyant correspondant s’éteigne.
• Lorsque vous réapprovisionnez en sel
régénérant, lancez
programme de lavage afin d’éliminer
les restes de sel (le rinçage
préliminaire n’est pas suffisant).
• Il est possible que le voyant du
réservoir à sel s’allume (si présent)
pendant le premier cycle de lavage
même si le réservoir a été rempli.
immédiatement
un
• Avant de lancer un programme de
lavage, vérifiez que les bras
d’aspersion tournent librement et qu’ils
ne sont pas bloqués par la vaisselle.
• Attendez que le voyant “Départ” soit
éteint pour arrêter le lave-vaisselle.
Si vous arrêtez l’appareil en cours de
programme, lorsque vous le remettrez
en marche, il redémarrera là où le cycle
a été interrompu et il ne sera pas
nécessaire de relancer un cycle de
lavage.
En cas de problème de fonctionnement ou
de mauvais résultat de lavage, vérifiez les
points suivants avant de vous adresser au
Service Après-Vente :
Le lave-vaisselle ne fonctionne pas :
• La fiche est bien branchée dans la prise
de courant?
• Le courant est-il coupé?
• Le lave-vaisselle est-il allumé?
• Avez-vous appuyé sur la touche Départ?
• Le départ retardé a été programmé (si
disponible)?
• Le robinet d’eau est-il ouvert?
• Le conduit d’arrivée d’eau est-il gêné par
des impuretés? Dans ce cas, fermez le
robinet, débranchez le tuyau d’arrivée
d’eau, nettoyez le filtre, rebranchez le
tuyau sur le robinet, ouvrez le robinet.
• Les filtres sont-ils sales? (voir chapitre
“Nettoyage et Entretien” dans le mode
d’emploi).
• La porte est-elle bien fermée?
• Y a-t-il un message de panne?
(Le voyant Départ clignote).
Relancez le programme depuis le début :
appuyez 5 secondes sur la touche Départ
jusqu’à ce que le voyant correspondant
s’éteigne.
Sélectionnez le nouveau programme et
appuyez sur la touche Départ.
Lisez attentivement les notices d’emploi.
Diagnostic rapide
La vaisselle n’est pas tout à fait propre :
• La vaisselle a-t-elle été chargée
correctement?
• Les différentes pièces d oivent être tournées
vers le bas; faites surtout attention aux
pièces de grandes dimensions.
• Les jets d’eau doivent pouvoir atteindre
toutes les surfaces de la vaisselle.
• Vérifiez que la vaisselle et les couverts
sont disposés correctement.
• Avez-vous choisi le bon programme?
• Avez-vous utilisé la bonne quantité de
détergent? (L’utilisation de détergents de
mauvaise qualité risque de compromettre
le résultat du lavage).
• Les filtres sont-ils sales ou mal montés?
(Voir chapitre “Nettoyage et Entretien”
dans le mode d’emploi).
• Les bras d’aspersion sont-ils bloqués ou les
gicleurs sont-il bouchés? (voir chapitre
“Nettoyage et Entretien” dans le mode
d’emploi).
• Le bras d’aspersion inférieur est-il monté
correctement?
• Le bouchon du réservoir à sel (système
d’adoucissement) est-il dévissé?
La vaisselle est tachée :
• Le sélecteur du degré de dureté de l’eau
est-il réglé correctement? (Voir chapitre
“Comment remplir le réservoir à sel” dans
le mode d’emploi).
• Le réservoir à sel est-il vide? (Voir
chapitre “Comment remplir le réservoir à
sel” dans le mode d’emploi).
• Avez-vous utilisé la bonne quantité de
détergent? (Voir chapitre “Comment
remplir le distributeur de détergent” dans
le mode d’emploi).
Les verres et les couverts présentent des
taches :
• Avez-vous utilisé la bonne quantité de liquide
de rinçage? (Voir chapitre “Comment remplir
le distributeur de liquide de rinçage” dans le
mode d’emploi).
Remarque :
vous appuyez sur la touche Départ, un cycle
de prélavage interne commence avant le
programme; ceci permet de régénérer
l’adoucisseur.
sur certains modèles, lorsque
SERVICE
APRÈS-VENTE
Si, après avoir effectué les contrôles
ci-dessus, le défaut persiste, éteignez
l’appareil et fermez le robinet d’eau puis
contactez le Service Après-Vente (voir
sur la garantie). En indiquant :
• Le type de panne.
• Le type et le modèle du lave-vaisselle.
• Le numéro de Service (numéro qui se
trouve après le mot Service sur
l’étiquette signalétique adhésive) à
l’intérieur de la porte, sur la droite.
Votre adresse complète et Votre numéro
•
de téléphone.
Page 4
Instructions pour le chargement de la vaisselle
PANIER SUPÉRIEUR
PANIER INFÉRIEUR
Chaque modèle peut être équipé de paniers différents (voir description “Paniers supérieur et inférieur”).
Demi-charge
Loading...
