Page 1
D
GSX 4754
Startvorwahl-Taste
Es kann eine Zeitspanne von 3-6-9 Stunden
eingestellt werden.
Danach Start-Taste drücken.
Der Geschirrspüler startet nach der eingestellten Zeit.
Ein-Taste
Aus-Taste
Anzeige - für Klarspüler
Klarspüler nachfüllen.
Anzeige - für Salz
Regeneriersalz nachfüllen, jedoch nur unmittelb ar vor
einem Spülgang.
Programm Symbol
und Temperatur

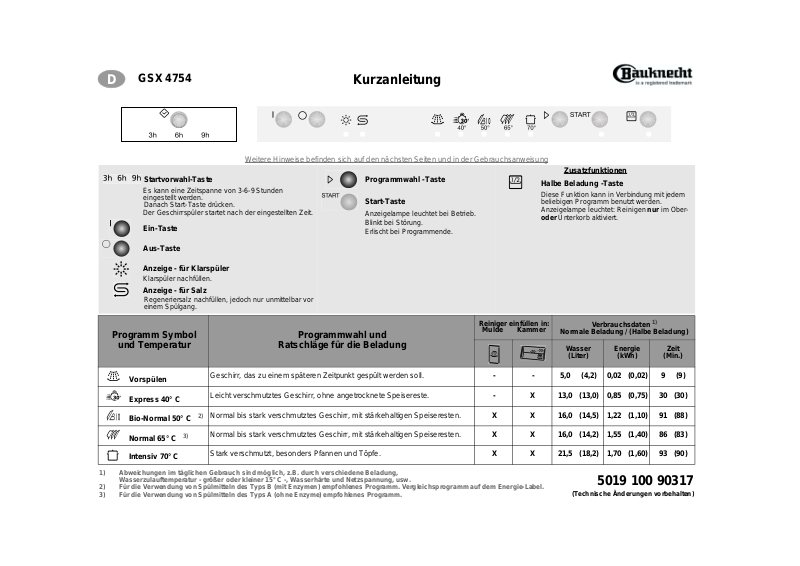

Kurzanleitung
Weitere Hinweise befinden sich auf den nächsten Seiten und in der Gebrauchsanweisung
Programmwahl -Taste
Start-Taste
Anzeigelampe leuchtet bei Betrieb.
Blinkt bei Störung.
Erlischt bei Programmende.
Reiniger einfüllen in:
Programmwahl und
Ratschläge für die Beladung
Mulde Kammer
Zusatzfunktionen
Halbe Beladung -Taste
Diese Funktion kann in Verbindung mit jedem
beliebigen Programm benutzt werden.
Anzeigelampe leuchtet: Reinigen
Unterkorb aktiviert.
oder
Wasser
(Liter)
Verbrauchsdaten
Energie
(kWh)
Normale Beladung / (Halbe Beladung)
im Ober-
nur
1)
Zeit
(Min.)
Vorspülen
Express 40° C
Bio-Normal 50° C
Normal 65° C
Intensiv 70° C
1) Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung,
Wasserzulauftemperatur - größer oder kleiner 15° C -, Wasserhärte und Netzspannung, usw.
2) Für die Verwendung von Spülmitteln des Typs B (mit Enzymen) empfohlenes Programm. Vergleichsprogramm auf dem Energie-Label.
3) Für die Verwendung von Spülmitteln des Typs A (ohne Enzyme) empfohlenes Programm.
Geschirr, das zu einem späteren Zeitpunkt gespült werden soll.
Leicht verschmutztes Geschirr, ohne angetrocknete Speise res te.
Normal bis stark verschmutztes Geschirr, mit stärkehaltigen Speiseresten.
2)
Normal bis stark verschmutztes Geschirr, mit stärkehaltigen Speiseresten.
3)
Stark verschmutzt, besonders Pfannen und Töpfe.
- - 5,0 (4,2) 0,02 (0,02) 9(9)
- X 13,0 (13,0) 0,85 (0,75) 30 (30)
X X 16,0 (14,5) 1,22 (1,10) 91 (88)
X X 16,0 (14,2) 1,55 (1,40) 86 (83)
X X 21,5 (18,2) 1,70 (1,60) 93 (90)
5019 100 90317
(Technische Änderungen vorbehalten)
Page 2
B
A
C
C
Benutzung des Geschirrspülers
1. Nach Beladung des Geschirrspülers
drehen Sie den Wasserhahn auf und
öffnen Sie die Tür.
2. Durch Betätigung der EIN -Taste Gerät
einschalten.
Programmanzeigelampe leuchtet auf.
3. Programmwahltaste drücken bis
entsprechende Anzeigelampe
aufleuchtet. Ggf. Zusatzfunktionen
(wenn vorhanden) wählen.
4. Programm durch Betätigung der
Start-Taste starten.
Start leuchtet auf.
Programmwahltaste führt jetzt nicht
mehr zu einer Änderung.
Hinweis:
Start-Taste merkt sich der
Geschirrspüler das zuletzt gewählte
Programm. Sogar nach einem
Stromausfall bleibt diese Einstellung
erhalten.
Hinweis:
Programmes arbeitet das Gerät nach
dem Wiedereinschalten an der
unterbrochenen Stelle weiter.
5. Das Programmende wird durch
viermaliges Ertönen eines akustischen
Signals, durch Erlöschen der
Start-Taste und
(ca. 30 Min.) der Anzeigelampe
Ende (wenn vorhanden)
Eine
Anzeigelampe
Betätigen der
Nach Drücken der
Möchten Sie das gewählte
Programm wechseln, öffnen Sie
die Tür
(Vorsicht heißer
Dampf!)
Start-Taste ca. 5 Sek. lang
gedrückt,
Start erlischt.
Programmwahltaste neu wählen
und Start-Taste erneut drücken.
Tür während dem Spülvorgang
nur wenn unbedingt erforderlich
vorsichtig öffnen. Heißer Dampf
kann austreten.
und halten Sie die
bis die Anzeigelampe
Programm mit der
Beim Ausschalten während des
durch Aufleuchten
angezeigt.
6. Öffnen Sie die Tür erst nach
Programmende (Achtung
Dampfaustritt) und schalten Sie den
Geschirr-spüler durch Betätigung der
Aus-Taste aus.
Anzeigelampen erlöschen.
7. Beim Entladen des Geschirrspülers mit
dem Unterkorb beginnen. Wasserhahn
schließen.
Sämtliche
Oberkorb
Halbe Beladung:
Wird
der Oberkorb beladen, Besteckkorb
nur
aus dem unteren Korb entnehmen und im
Oberkorb positionieren.
Veränderung der Korbstellung:
(Der Oberkorb befindet sich bei Lieferung
des Geschirrspülers in oberer Stellung).
Korbstellung kann selbst mit Beladung
geändert werden.
Ober- und Unterkorb
• Niedriger: die
nach außen ziehen und Korb
vorsichtig absenken.
• Höher: die
Einrasten (Klicken) nach oben ziehen.
• Die beiden Korbseiten müssen
sich auf derselben Höhe befinden.
beiden
Geschirrhalter:
• Waagerechte Stellung:
Tassen und langstielige Gläser.
•
Senkrechte Stellung: Teller.
“Vario Organizer” Multifunktions ablage:
• Für z.B. lange Besteckteile
mit Schneide nach unten
einlegen),
• Drei Positionen sind möglich (siehe
auch Seite 4 “Beladungshilfe”).
1. Zusammengeklappt am linken Rand.
2. Klappbar zur Korbmitte.
3. Nach links umklappbar.
Tassen und Gläser.
Gläserhalter:
Seitengriffe
beiden
Seitengriffe bis zum
(Messer
Unterkorb
Halbe Beladung:
Wird
sich, vor allem für Teller und Töpfe, die
Spülkraft.
der Unterkorb beladen, erhöht
nur
Tellerhalter:
• Zum Platzsparen faltbar (A).
• Zum Platzsparen entnehmbar (B).
Herausziehen: Griff nach oben ziehen.
B
A
Besteckkorb:
Besteckkorb (C) kann wahlweise
eingesetzt oder zum Platzsparen
entnommen werden.
Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.
Page 3
Tipps und Anregungen
• Geschirr so einordnen, dass es sich
nicht berührt. Große Geschirrteile in
Unterkorb, kleine in Oberkorb.
• Tassen in richtige Schräglage bringen,
damit Wasser gut ablaufen kann.
• Im Allgemeinen werden die Bestecke
mit den Griffen nach unten eingelegt.
Gegenstände, die zu Verletzungen
führen können, sollten jedoch mit den
Griffen nach oben einsortiert werden.
• Darauf achten, dass das Sprühwasser
alle Geschirrteile erreichen kann und
sich die Sprüharme frei drehen
können.
Bitte beachten
• Reiniger einfüllen und Füllstände von
Klarspüler und Regeneriersalz
regelmäßig kontrollieren.
• Keine Gegenstände im Geschirrspüler
reinigen, die ungeeignet sind, z.B.
Holz, Aluminium, Kunststoffteile, Zinn,
Geschirr mit Dekor (ohne Glasur),
Silberbesteck.
• Kein flüssiges Fett (z.B. aus der
Fritteuse) oder Kerzenwachs in den
Geschirrspüler geben.
• Bei Störungsmeldung oder Änderung
eines gestarteten Programmes
“Start”-Taste solange gedrückt halten
(ca. 5 Sek.) bis die Anzeigelampe
erlischt.
• Nach dem Auffüllen des
Regeneriersalzes
Spülprogramm starten, um
Salzrückstände zu entfernen (das
Programm Vorspülen ist nicht
ausreichend).
• Es kann vorkommen, dass die
Salz-Anzeigelampe (wenn vorhanden)
während des ersten Durchlaufs nach
dem Einfüllen von Regeneriersalz trotz
erfolgter Füllung aufleuchtet.
unverzüglich
ein
Erst einmal selbst prüfen
• Überprüfen Sie, bevor Sie ein
Spülprogramm starten, daß die
Sprüharme frei drehbar sind und nicht
durch überstehende Geschirrteile
behindert werden.
• Ausschalten: Erst nach Erlöschen der
Anzeigelampe “Start”.
Beim Ausschalten während des
Programmes arbeitet das Gerät nach
dem Wiedereinschalten an der
unterbrochenen Stelle weiter und es
lässt sich kein neues Programm starten.
Sollte Ihr Geschirrspüler nicht
ordnungsgemäß funktionieren,
überprüfen Sie bitte folgende Punkte,
bevor Sie den Kundendienst rufen:
Geschirrspüler läuft nicht:
• Stecker in Steckdose?
• Stromausfall?
• Geschirrspüler eingeschal tet?
• Start-Taste gedrückt?
• Startvorwahl eingestellt? (Je nach Modell).
• Wasserhahn geöffnet?
• Wasserzulauf verschmutzt? Wenn ja,
Wasserhahn schließen, Zulaufschlauch
lösen, Verschmutzung aus Zulaufsieb
entfernen, Zulaufschlauch fest und dicht
mit Wasserhahn verbinden, Wasserhahn
öffnen.
• Siebsystem sauber? (Siehe
Gebrauchsanweisung Kapitel
“Wartung und Pflege”).
• Tür geschlossen?
• Liegt eine Störungsmeldung vor?
(Anzeigelampe Start blinkt).
Dann starten Sie das Programm erneut:
Start-Taste ca. 5 Sekunden lang gedrückt
halten, bis Anzeigelampe Start erlischt.
Programm neu wählen und Start-Taste
erneut drücken.
Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.
Geschirr nicht richtig sauber:
• Geschirr falsch einsortiert?
• Das Geschirr muss mit der Öffnung nach
unten einsortiert werden, besonders bei
großen Töpfen darauf achten.
• Alle Geschirrflächen müssen von den
Wasserstrahlen erreicht werden.
• Prüfen, ob Geschirr und Besteck richtig
platziert sind.
• Falsches Programm gewählt?
• Zu wenig oder zu viel Reiniger
zugegeben? (Bei geringwertigen
Reinigern kann das Spülergebnis
beeinträchtigt werden).
• Siebsystem verschmutzt oder nicht richtig
verrastet? (Siehe Gebrauchsanweisung
Kapitel “Wartung und Pflege”).
• Sprüharm blockiert oder Düsen
verschmutzt? (Siehe
Gebrauchsanweisung Kapitel “Wartung
und Pflege”).
• Unterer Sprüharm richtig montiert?
• Deckel von Salzbehälter
(Wasserenthärter) nicht verschlossen?
Beläge auf dem Geschirr:
• Wasserhärteschalter falsch eingestellt?
(Siehe Gebrauchsanweisung Kapitel
“Regeneriersalz einfüllen”).
• Kein Regeneriersalz in Salzbehälter?
(Siehe Gebrauchsanweisung Kapitel
“Regeneriersalz einfüllen”).
• Zu wenig Reiniger zugegeben? (Siehe
Gebrauchsanweisung Kapitel “Reiniger
einfüllen”).
Schlieren auf Gläsern und Besteck:
• Zuviel Klarspüler? (Siehe
Gebrauchsanweisung Kapitel “Klarspüler
einfüllen”).
Hinweis:
Es kommt vor, dass nach Bedienung
der Start-Taste ein interner Wasserzulauf
stattfindet und das Gerät abpumpt, bevor das
eigentliche Programm startet; dadurch wird der
Wasserenthärter regeneriert.
KUNDENDIENST
Sollte die Störung nach o.g. Kontrollen
weiterhin bestehen oder erneut auftre ten,
schalten Sie das Gerät aus und schließen
Sie den Wasserhahn. Setzen Sie sich bitte
mit Ihrer Kundendienststelle in
Verbindung (siehe hierzu Garantieheft).
Geben Sie bitte Folgendes an:
• Kurze Beschreibung der Störung.
• Gerätetyp und Modell.
• Die Service-Nummer (Zahl hinter
dem Wort Service auf dem
Aufkleber) an der rechten Kante
der Türinnenseite rechts bei
geöffneter Tür.
Ihre vollständige Anschrift und
•
Telefonnummer.
Page 4

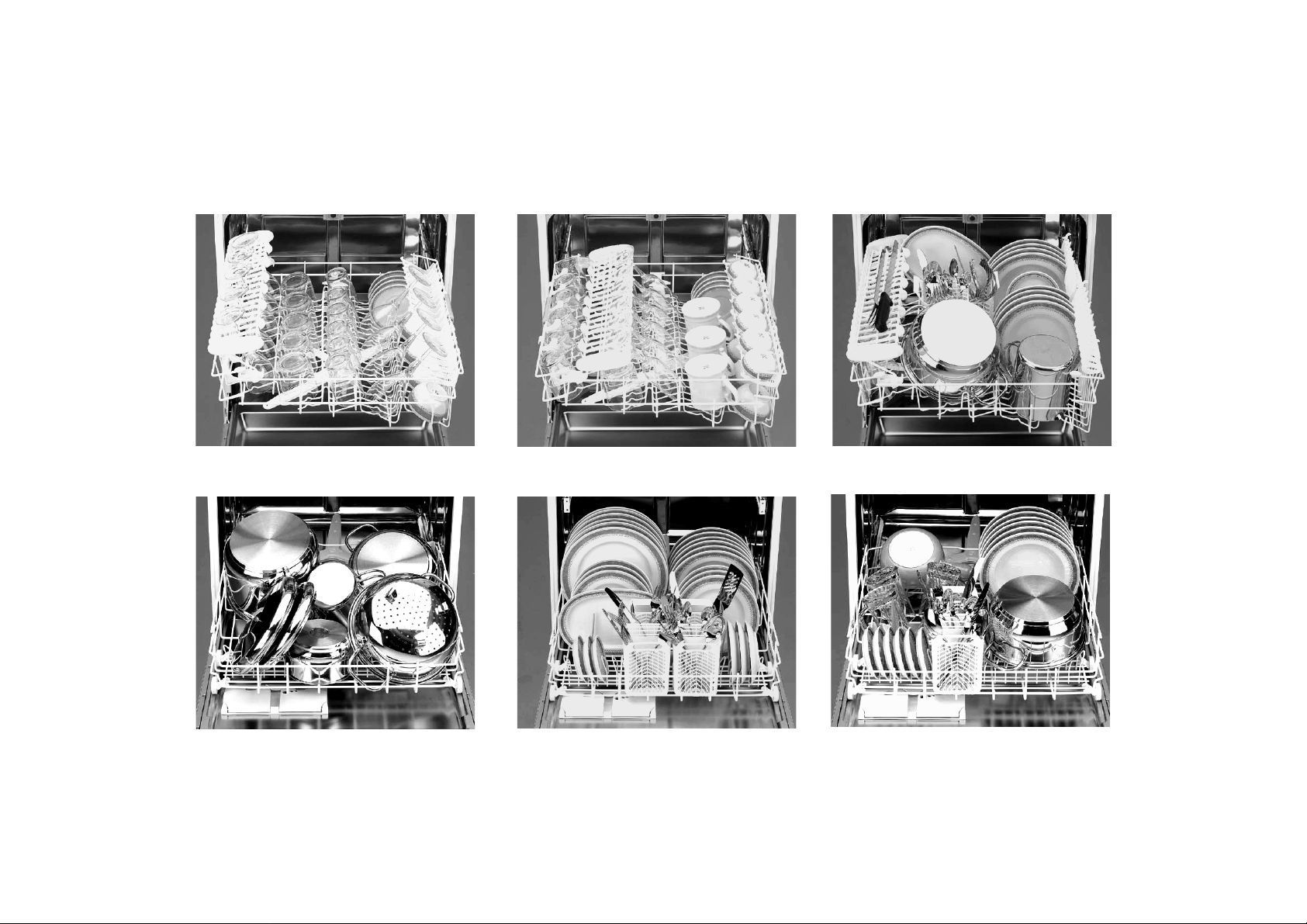

Beladungshilfe
OBERKORB
UNTERKORB
Je nach Modell sind Abweichungen in der Korbausstattung möglich (siehe hierzu Beschreibung “Ober- und Unterkorb”).
Halbe Beladung
