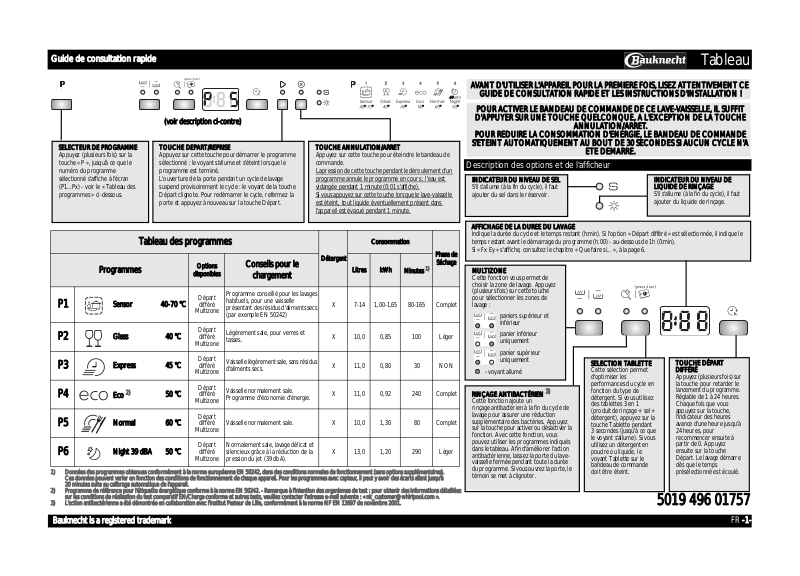

Whirlpool GSUK 61302 DI A IN Quick reference guide

Guide de consultation rapide

Tableau

(voir description ci-contre)

SELECTEUR DE PROGRAMME		TOUCHE DEPART/REPRISE		TOUCHE ANNULATION/ARRET
Appuyez (plusieurs fois) sur la		Appuyez sur cette touche pour démarrer le programme		Appuyez sur cette touche pour éteindre le bandeau de
touche « P », jusqu'à ce que le		sélectionné : le voyant s'allume et s'éteint lorsque le		commande.
numéro du programme		programme est terminé.		La pression de cette touche pendant le déroulement d'un
sélectionné s'affiche à l'écran		L'ouverture de la porte pendant un cycle de lavage		programme annule le programme en cours ; l'eau est
(P1...Px) - voir le « Tableau des		suspend provisoirement le cycle : le voyant de la touche		vidangée pendant 1 minute (0:01 s'affiche).
programmes » ci-dessous.		Départ clignote. Pour redémarrer le cycle, refermez la		Si vous appuyez sur cette touche lorsque le lave-vaisselle
		porte et appuyez à nouveau sur la touche Départ.		est éteint, tout liquide éventuellement présent dans
				l'appareil est évacué pendant 1 minute.

		Tableau des programmes						Consommation
						Détergent				Phase de
				Options	Conseils pour le					Séchage
		Programmes					Litres	kWh	Minutes 1)
				disponibles	chargement
	P1			Départ	Programme conseillé pour les lavages
		Sensor	40-70 °C		habituels, pour une vaisselle
				différé		X	7-14	1,00-1,65	80-165	Complet
					présentant des résidus d'aliments secs
				Multizone	(par exemple EN 50242)
	P2	Glass	40 °C	Départ	Légèrement sale, pour verres et
				différé		X	10,0	0,85	100	Léger
					tasses.
				Multizone
	P3	Express	45 °C	Départ	Vaisselle légèrement sale, sans résidus
				différé		X	11,0	0,80	30	NON
					d'aliments secs.
				Multizone
	P4	Eco 2)	50 °C	Départ	Vaisselle normalement sale.
				différé		X	11,0	0,92	240	Complet
					Programme d'économie d'énergie.
				Multizone
	P5	Normal	60 °C	Départ
				différé	Vaisselle normalement sale.	X	10,0	1,30	80	Complet
				Multizone
	P6	Night 39 dBA	50 °C	Départ	Normalement sale, lavage délicat et
				différé	silencieux grâce à la réduction de la	X	13,0	1,20	290	Léger
				Multizone	pression du jet (39 dbA).

1)Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des écarts allant jusqu'à 20 minutes suite au calibrage automatique de l'appareil.

2)Programme de référence pour l'étiquette énergétique conforme à la norme EN 50242. - Remarque à l'intention des organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l'adresse e-mail suivante : « [e-mail] ».

3)L'action antibactérienne a été démontrée en collaboration avec l'Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001.

AVANT D'UTILISER L'APPAREIL POUR LA PREMIERE FOIS, LISEZ ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D'INSTALLATION !

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-VAISSELLE, IL SUFFIT D'APPUYER SUR UNE TOUCHE QUELCONQUE, A L'EXCEPTION DE LA TOUCHE ANNULATION/ARRET.

POUR REDUIRE LA CONSOMMATION D'ENERGIE, LE BANDEAU DE COMMANDE S'ETEINT AUTOMATIQUEMENT AU BOUT DE 30 SECONDES SI AUCUN CYCLE N'A ETE DEMARRE.

Description des options et de l'afficheur

INDICATEUR DU NIVEAU DE SEL				INDICATEUR DU NIVEAU DE
S'il s'allume (à la fin du cycle), il faut				LIQUIDE DE RINÇAGE
ajouter du sel dans le réservoir.				S'il s'allume (à la fin du cycle), il faut
				ajouter du liquide de rinçage.

AFFICHAGE DE LA DUREE DU LAVAGE

Indique la durée du cycle et le temps restant (h:min). Si l'option « Départ différé » est sélectionnée, il indique le temps restant avant le démarrage du programme (h.00) - au-dessous de 1h (0:min).

Si « Fx Ey » s'affiche, consultez le chapitre « Que faire si... », à la page 6.

MULTIZONE

Cette fonction vous permet de choisir la zone de lavage. Appuyez (plusieurs fois) sur cette touche pour sélectionner les zones de lavage :

paniers supérieur et inférieur

panier inférieur uniquement

panier supérieur

uniquement

- voyant allumé

RINÇAGE ANTIBACTÉRIEN 3) Cette fonction ajoute un

rinçage antibactérien à la fin du cycle de lavage pour assurer une réduction supplémentaire des bactéries. Appuyez sur la touche pour activer ou désactiver la fonction. Avec cette fonction, vous pouvez utiliser les programmes indiqués dans le tableau. Afin d'améliorer l'action antibactérienne, laissez la porte du lavevaisselle fermée pendant toute la durée du programme. Si vous ouvrez la porte, le témoin se met à clignoter.

SELECTION TABLETTE Cette sélection permet d'optimiser les performances du cycle en fonction du type de détergent. Si vous utilisez des tablettes 3 en 1 (produit de rinçage + sel + détergent), appuyez sur la touche Tablette pendant 3 secondes (jusqu'à ce que le voyant s'allume). Si vous utilisez un détergent en poudre ou liquide, le voyant Tablette sur le bandeau de commande doit être éteint.

TOUCHE DÉPART DIFFÉRÉ

Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l'indicateur des heures avance d'une heure jusqu'à 24 heures, pour recommencer ensuite à partir de 0. Appuyez ensuite sur la touche Départ. Le lavage démarre dès que le temps présélectionné est écoulé.

5019 496 01757

Bauknecht is a registered trademark	FR -1-

Comment régler le degré de dureté de l'eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

	10	4
	9
	1

3 2

5

6

7

8

1- réservoir à sel

2- distributeur de liquide de rinçage

3- distributeur de détergent

4- paniers

5, 6, 7, 8- fonctions disponibles sur le bandeau de commande

9- filtres

10bras d'aspersion

La dureté de l'eau doit uniquement être réglée avant le premier lavage ou si son degré a changé.

La dureté de l'eau est réglée en usine sur « Moyennement dure » (valeur 4).

Même si vous utilisez des tablettes contenant du sel, il sera nécessaire d'ajouter du sel régénérant, car le pouvoir d'adoucissement de ces détergents est insuffisant en présence d'eau particulièrement dure.

Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l'eau (voir description ci-dessous, au point 1 « Contrôle

quotidien »).

-Appuyez simultanément sur les touches Sélection PROGRAMME et ANNULATION/ARRET et maintenez-les enfoncées pendant au moins 3 secondes.

-L'afficheur indique le réglage de la dureté de l'eau.

-Appuyez sur la touche Sélection PROGRAMME pour augmenter le réglage. La valeur est comprise entre 1 et 7 (quand la valeur 7 est atteinte, la pression suivante de la touche renvoie à la valeur 1).

-Patientez 30 secondes (le bandeau de commande s'éteint) ou appuyez sur la touche Départ/Reprise pour enregistrer la valeur.

1. Contactez votre compagnie de distribution d'eau pour connaître le degré de					2. ...saisissez cette valeur	Conseils pour l'utilisation du détergent
dureté de l'eau.					dans votre appareil
Degrés		Degrés	Degrés	Degré de dureté de	La valeur saisie est visualisée à	Gel ou poudre (liquide	Tablettes
allemands °dH		français °fH	anglais °eH	l'eau	l'écran.	de rinçage et sel)
0-5		0-9	0-6,3	Très douce	1
6-10		10-18	7-12,6	Moyenne	2
11-15		19-27	13,3-18,9	Moyennement douce	3
						passer à l'étape 1 (voir
16-21		28-37	19,6-25,9	Moyennement dure	4
						« Contrôle quotidien »)	si l'eau est DURE, il
22-28		38-50	26,6-35	Dure	5		faut utiliser davantage
							de sel (passez à
29-35		51-63	35,7-44,1	Très dure	6
							l'étape 1, « Contrôle
							quotidien »)
36-50		64-90	44,8-62,4	Extrêmement dure	7

Remplissage du réservoir à sel - Le sel dissout le tartre (inutile si le niveau de dureté de l'eau			Contrôle quotidien
est réglé sur « Très douce » !)
1	Indicateur optique		Vissez le bouchon.
	(selon le modèle).		Eliminez les résidus
	Dévissez le		de sel autour du
	bouchon.		bouchon. Certains
			réservoirs à sel ont
			un indicateur de
			niveau intégré dans
			le bouchon (voir la
			méthode de
			contrôle ci-
	Remplissez le réservoir à sel d'eau lors	Ajoutez du sel (n'ajoutez jamais de	dessous).
	de la première utilisation uniquement.	détergent !) 0,8 kg min. / 1 kg max.

Lorsque vous réapprovisionnez en sel régénérant, lancez immédiatement un programme de lavage afin d'éliminer les résidus de sel (le programme « Prélavage » n'est pas suffisant). La solution saline ou les grains de sel résiduels peuvent engendrer une corrosion marquée et endommager irréversiblement les composants en acier inoxydable.

La garantie ne couvre pas les dommages imputables à une situation de ce type.

L'indicateur du niveau de sel régénérant peut ne s'éteindre qu'au bout de plusieurs cycles de lavage. Si la dureté de l'eau est égale à 1 (Très douce), n'utilisez pas de sel régénérant.

(selon le modèle)

Indicateur du niveau de sel sur le bandeau de commande

Le voyant s'allume lorsqu'il est nécessaire de

REMPLIR LE RESERVOIR A SEL.

Indicateur du niveau de sel sur le bouchon du réservoir

vert : OK. clair : AJOUTER

FR -2-

Ajout de liquide de rinçage (pas nécessaire en cas d'utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

2	Indicateur
	optique
	Au besoin,
	ouvrez le
	couvercle B	Faites l'appoint
	(en appuyant	de liquide de
	sur le bouton	rinçage jusqu'au
	correspondant).	repère max.
		~150 ml.

(selon le modèle)

La quantité de liquide de rinçage peut

être adaptée au détergent utilisé. Plus le réglage est bas, plus la quantité de liquide de rinçage utilisée sera faible (réglage d'usine : position 4). Appuyez sur le bouton pour ouvrir le couvercle B. A l'aide d'une pièce de monnaie ou d'un objet similaire, faites tourner la flèche dans la position souhaitée. Une fois le réglage de la quantité de liquide de rinçage modifié, refermez le couvercle.

Observez l'indicateur de niveau du liquide de rinçage	Indicateur du niveau de liquide de rinçage sur le bandeau de commande	Indicateur du niveau de liquide de rinçage sur le distributeur
dans le distributeur.	Le voyant s'allume lorsqu'il est nécessaire d'AJOUTER DU	foncé : OK.	clair : AJOUTER
	LIQUIDE DE RINÇAGE

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement tout épanchement accidentel de liquide. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l'appareil.

Des traînées sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1 à 3). La vaisselle n'est pas complètement sèche : réglez le dosage sur une position supérieure (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une quantité de liquide de rinçage supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu'avec des programmes de longue durée. Avec les programmes de courte durée, des résidus de détergent pourraient être présents sur la vaisselle (au besoin, utilisez des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Ajout de détergent - Utilisez uniquement un détergent spécial lave-vaisselle et conformez-vous aux instructions du fabricant

Utilisation quotidienne

Ouvrez le couvercle A (appuyez sur le bouton correspondant).

3

Introduisez le détergent : Tablette / poudre / liquide dans le compartiment le plus grand. Consultez les recommandations du fabricant de détergent sur l'emballage du détergent.

Remplissez le distributeur de détergent juste avant de lancer le programme de lavage.

Utilisez une seule tablette par cycle ; placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ; cependant, ajoutez du sel avec les tablettes 2 en 1.

Certains types de tablettes ne se dissolvent pas complètement pendant les programmes de lavage courts (Express, Glass, Lavage main) ; le fait de placer la tablette au fond de la cuve peut permettre de favoriser la dissolution et le lavage.

Fermez le couvercle en appuyant sur les nervures prévues à cet effet.

FR -3-
