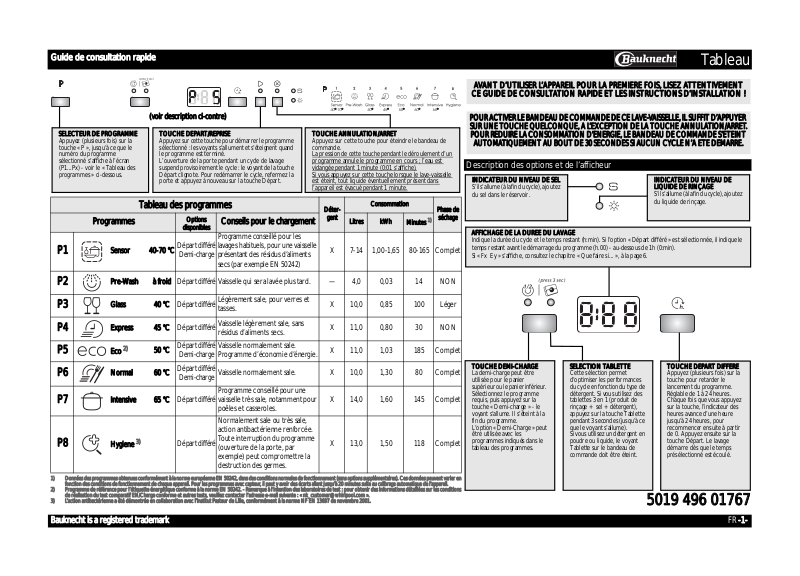

Whirlpool GSU 5545 Quick start guide

(voir description ci-contre)

SELECTEUR DE PROGRAMME
Appuyez (plusieurs fois) sur la
touche « P », jusqu’à ce que le
numéro du programme
sélectionné s’affiche à l’écran
(P1...Px) - voir le « Tableau des
programmes » ci-dessous.

TOUCHE DEPART/REPRISE
Appuyez sur cette touche pour démarrer le progr amme
sélectionné : les voyants s’allument et s’éteignent quand
le programme est terminé.
L’ouverture de la porte pendant un cycle de lavage
suspend provisoirement le cycle : le voyant de la touche
Départ clignote. Pour redémarrer le cycle, refermez la
porte et appuyez à nouveau sur la touche Départ.

TOUCHE ANNULATION/ARRET
Appuyez sur cette touche pour éteindre le bandeau de
commande.
La pression de cette touche pendant le déroulement d’un
programme annule le programme en cours ; l’eau est
vidangée pendant 1 minute (0:01 s’affiche).
Si vous appuyez sur cette touche lorsque le lave-vaisselle
est éteint, tout liquide éventuellement présent dans
l’appareil est évacué pendant 1 minute.

1) Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options supplémentaires). Ces données peuvent varier en
fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des écarts allant jusqu’à 20 minutes suite au calibrage automatique de l’appa re il.

2) Programme de référence pour l’étiquette énergétique conforme à la norme EN50242. - Remarque à l’intention des laboratoires de test: pour obtenir des inform ati ons d étail lées sur le s co nd itions
de réalisation du test comparatif EN/Charge conforme et autres test s , veuillez contacter l’adres se e-mail suivante: « [e-mail]».

3) L’action antibactérienne a été démontrée en collaboration avec l’Institut Pasteur de Lille, conformément à la norme NF EN 13697 de novembre 2001.

Tableau des programmes

Déter-

gent

Consommation

Phase de

séchage

Programmes

Options

disponibles

Conseils pour le chargement

Litres kWh

Minutes

1)

P1

Sensor 40-70 °C

Départ différé

Demi-charge

Programme cons eillé p our les
lavages habituels, pour un e va isse lle
présentant des résidus d’aliments
secs (par exemple EN 50242)

X 7-14 1,00-1,65 80-165 Complet

P2

Pre-Wash à froid

Départ différé Vaisselle qui sera lavée plus tard. — 4,0 0,03 14 NON

P3

Glass 40 °C

Départ différé

Légèrement sale, pour verres et
tasses.

X 10,0 0,85 100 Léger

P4

Express 45 °C

Départ différé

Vaisselle légèrement sale, sans
résidus d’aliments secs.

X 11,0 0,80 30 NON

P5

Eco

2)

50 °C

Départ différé

Demi-charge

Vaisselle normale m e nt sale.
Programme d’économie d’énergie.

X 11,0 1,03 185 Complet

P6

Normal 60 °C

Départ différé

Demi-charge

Vaisselle normale m ent sale. X 10,0 1,30 80 Complet

P7

Intensive 65°C

Départ différé

Programme conseillé pour une
vaisselle très sale, notamment pou r
poêles et casseroles.

X 14,0 1,60 145 Complet

P8

Hygiene

3)

Départ différé

Normalement sale ou très sale,
action antibactérienne renforcée.
Toute interruption du programme
(ouverture de la porte, par
exemple) peut compromettre la
destruction des germes.

X 13,0 1,50 118 Complet

5019 496 01767

AVANT D’UTILISER L’APPAREIL POUR LA PREMIER E FO IS, LISEZ ATTENTIVEMENT

CE GUIDE DE CONSULTATION RAPIDE ET LES INSTRUCTIONS D’INSTALLATION!

Description des options et de l’afficheur

INDICATEUR DU NIVEAU DE SEL
S’il s’allume (à la fin du cycle), ajoutez
du sel dans le réservoir.

INDICATEUR DU NIVEAU DE
LIQUIDE DE RINÇ A G E
S’il s’allume (à la fin du cycle), ajoutez
du liquide de rinçage.

AFFICHAGE DE LA DUREE DU LAVAGE
Indique la durée du cycle et le temps restant (h:min). Si l’opti on «Départ différé » est sélectionnée, il indique le

temps restant avant le démarrage du programme (h.00) - au-dessous de 1h (0:min).
Si « Fx Ey » s’affiche, consultez le chapitre « Que faire si... », à la page 6.

POUR ACTIVER LE BANDEAU DE COMMANDE DE CE LAVE-V AISSELLE, IL SUFFIT D’APPUYER
SUR UNE TOUCHE QUELCONQUE, A L’EXCEPTION DE LA TOUCHE ANNULATION/ARRET.

POUR REDUIRE LA CONSOMMATION D’ENERGIE, LE BANDEAU DE COMMANDE S’ETEINT

AUTOMA TIQUEMENT A U BOUT DE 30SECONDES SI AUCUN CYCLE N’A ETE DEMARRE.

SELECTION TABLETTE
Cette sélection permet
d’optimiser les performances
du cycle en fonction du type de
détergent. Si vous utilisez des
tablettes 3 en 1 (produit de
rinçage + sel + détergent),
appuyez sur la touche Tablette
pendant 3 secondes (jusqu’à ce
que le voyant s’allume).
Si vous utilisez un détergent en
poudre ou liquide, le voyant
Tablette sur le bandeau de
commande doit être éteint.

TOUCHE DEPART DIFFERE
Appuyez (plusieurs fois) sur la
touche pour retarder le
lancement du programme.
Réglable de 1 à 24 heures.
Chaque fois que vous appuyez
sur la touche, l’indicateur des
heures avance d’une heure
jusqu’à 24 heures, pour
recommencer ensuite à partir
de 0. Appuyez ensuite sur la
touche Départ. Le lavage
démarre dès que le temps
présélectionné est écoulé.

TOUCHE DEMI-CHARGE
La demi-charge peut être
utilisée pour le panier
supérieur ou le panier inférieur.
Sélectionnez le programme
requis, puis appuyez sur la
touche « Demi-charge » - le
voyant s’allume. Il s’éteint à la
fin du programme.
L’option « Demi-Charge » peut
être utilisée avec les
programmes indiqués dans le
tableau des programmes.

Guide de consultation rapide

Bauknecht is a registered trademark

Tableau

FR

-1-

1

4

10

9

23

5

7

86

1- réservoir à sel
2- distributeur de liquide de rinçage
3- distributeur de détergent
4- paniers
5, 6, 7, 8- fonctions disponibles sur
le bandeau de commande
9- filtres
10- bras d’aspersion

La dureté de l’e au doit uniquement être

réglée avant le premier lavage ou si son

degré a changé.

1

Indicateur optique
(selon le modèle).
Dévissez le
bouchon.

(selon le modèle)

L’indicateur du niveau de sel régénérant peut ne
s’éteindre qu’au bout de plusieurs cycles de
lavage. Si la dureté de l’eau est égale à 1
(Très douce), n’utilisez pas de sel régénérant.

Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir

Le voyant s’allume lorsqu’il est nécessaire de
REMPLIR LE RESERVOIR A SEL.

vert : OK. clair : AJOUTER

Contrôle quotidien

Remplissage du réservoir à sel -

Le sel dissout le tartre (inutile si le niveau de dureté de l’eau est réglé sur «Très douce » !)

- Appuyez simultanément sur les touches

Sélection PROG R AMME

et

ANNULATION/ARRET

et maintenez-les enfoncées pendant au

moins 3 secondes.

- L’afficheur indique le réglage de la dureté de l’eau.

- Appuyez sur la touche

Sélection PROGRAMME

pour augmenter le réglage. La valeur est comprise entre 1 et 7 (quand la valeur 7 est

atteinte, la pression suivante de la touche renvoie à la valeur 1).

- Patientez 30 secondes (le bandeau de commande s’éteint) ou appuyez sur la touche

Départ/Re p ris e

pour enregistrer la valeur.

Ajoutez du sel

(n’ajo utez jamais de

détergent !) 0,8 kg mini / 1 kg maxi

Vissez le bouchon.
Eliminez les résidus
de sel autour du
bouchon. Certains
réservoirs à sel ont
un indicateur de
niveau intégré dans
le bouchon (voir la
méthode de
contrôle ci­dessous).

Lorsque vous réapprovisionnez en sel régénérant, lancez

immédiatement

un programme de lavage af in d’élim ine r les résid us de sel (le p rogra mme «Prélavage » n’est

pas

suffisant).
La solution saline ou les grains de sel rés idue ls peuv en t enge ndrer une corrosion marquée et endomma ger irrév ersible men t les composants en acier inoxydable.
La garantie ne couvre pas les dommages imputables à une situation de ce type.

1.

Contactez votre compagnie de distribution d’eau pour connaître le

degré de

dureté de l’eau

.

2.

...saisissez cette valeur
dans votre appareil

Conseils pour l’utilisation du détergent

Degrés

allemands °dH

Degrés

français °fH

Degrés

anglais °eH

Degré de dureté de

l’eau

La valeur saisie est indiquée

sur l’écran

Gel ou poudre

(liquide de rinçage et sel)

Tablettes

0 - 5 0 - 9 0 - 6,3 Tr ès do uc e 1

passez à l’étape 1

(voir « Contrôle

quotidien »)

6 - 10 10 - 18 7 - 12,6 Douce 2
11 - 15 19 - 27 13,3 - 18,9 Moyennement douce 3
16 - 21 28 - 37 19,6 - 25,9 Semi-dure 4

si l’eau est DURE,

ajoutez davantage de sel

(passez à l’étape 1

« Contrôle quotidien »)

22 - 28 38 - 50 26,6 - 35 Dure 5
29 - 35 51 - 63 35,7 - 44,1 Trè s d ur e 6
36 - 50 64 - 90 44,8 - 62,4 Extrêmement dure 7

La dureté de l’eau est réglée en
usine sur « Semi-dure » (valeur 4).

Même si vous utilis ez des tablett es
contenant du sel, il sera nécessaire
d’ajouter du sel régénérant, car le
pouvoir d’adoucissement de ces
détergents est insuffis ant e n
présence d’eau particulièrement
dure.

Avant le pr emier lavage, vous
devez remplir le réservoir à sel
indépendamment de la dureté de
l’eau

(voir description ci-dessous,

au point 1 « Contrôle quotidien »).

Remplissez le réservoir à sel d’e au lors
de la première utilisation uniquement.

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

FR

-2-

3

Observez l’indicateur de niveau du liquide
de rinçage dans le distributeur.

(selon le modèle)
Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

Le voyant s’allume lorsqu’il est nécessaire d’AJOU T E R D U
LIQUIDE DE RINÇAGE.

foncé : OK. clair : AJOUTER

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez

immédiatement

tout épanchement accidentel de liquide. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de

l’appareil.

Des traînées sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1 à 3). La vaisselle n’est pas complètement sèche : réglez le dosage sur une position supérieure (5 ou 6). La vaisselle en
plastique sèche plus difficilement et un réglage sur une quantité de liquide de rinçage supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, des résidus de détergent peuve nt reste r sur la vaisse lle (au besoin, u tilisez des d éterge nts en
poudre). Les détergen ts av e c p r od u its de rin ç a ge on t te nd a n c e à pr o d uir e un e qu an tit é e xc e ss ive d e m o u ss e .

Utilisation quotidienne

Ajout de détergent - Utilisez uniquement un détergent spécial lave-vaisselle et conformez-vous aux instructions du fabricant

Ouvrez le couvercle A

(appuyez sur le bouton pr é vu à c et ef fe t).

Remplissez le
distributeur de
détergent juste avant
de commencer le
lavage.

Fermez le couvercle en appuyant sur

les nervures prévues à cet effet.

Au besoin,
ouvrez le
couvercle B
(en appuyant
sur le bouton
correspondant).

Faites l’appoint
de

liquide de

rinçage

jusqu’au
repère max.
~150 ml.

La quantité de liquide de rinçage peut
être adaptée au détergent utilisé . Plus
le réglage est bas, plus la quantité de
liquide de rinçage utilisée sera faible
(réglage d’usine: position 4).
Appuyez sur le bouton pour ouvrir le
couvercle B. A l’aide d’une pièce de
monnaie ou d’un objet sim ilaire , faite s
tourner la flèche dans la position
souhaitée. Une fois le réglage de la
quantité de liquide de rinçage modifié,
refermez le couvercle.

Indicateur
optique

2

Introduisez le détergent :

tablette / poudre / liquide

dans le compartiment le plus grand.

Consultez les recommandations du fabricant de détergent sur l’emballage du détergent.

Utilisez une seule tablette par cycle ;
placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être
utilisés ; cependant, ajoutez du sel avec les
tablettes 2 en 1.

Certains types de tablette s ne se dissol ve nt
pas complètement pendant les
programmes de lavage courts (Express,
Glass, Lavage main) ; le fait de placer la
tablette au fond de la cuve peut permettre
de favoriser la dissolution et le lavage.

Ajout de liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

FR

-3-
